HÁZI ÉS EGYEDI NYOMÁSSZABÁLYOZÓK EKB család 10, 25, 40, 50, 75, Nm3/h-ig VF család 50, 100, 160, 250, Nm3/h-ig

Átírás

1 HÁZI ÉS EGYEDI NYOMÁSSZABÁLYOZÓK EKB család 10, 25, 40, 50, 75, Nm3/h-ig VF család 50, 100, 160, 250, Nm3/h-ig XXIV.DUNAGÁZ SZAKMAI NAPOK

2 Elnevezés Miért EUROKOMBIBLOCK (EKB)? EURO A szabályozó egész Európában alkalmazható. KOMBI Az elrendezés, csatlakozó méretek, beépített szerelvények és a beállított paraméterek variálhatók. BLOCK Kompakt kivitel, kis helyigény, tetszőleges beépítési helyzet. 2

3 Azonosítás Az adattáblán található megjelölés az alábbi: EKB-10/G53 A kialakítás sorszáma Névleges teljesítmény, 10 vagy 25, 40, 50, 75 m³/h 3

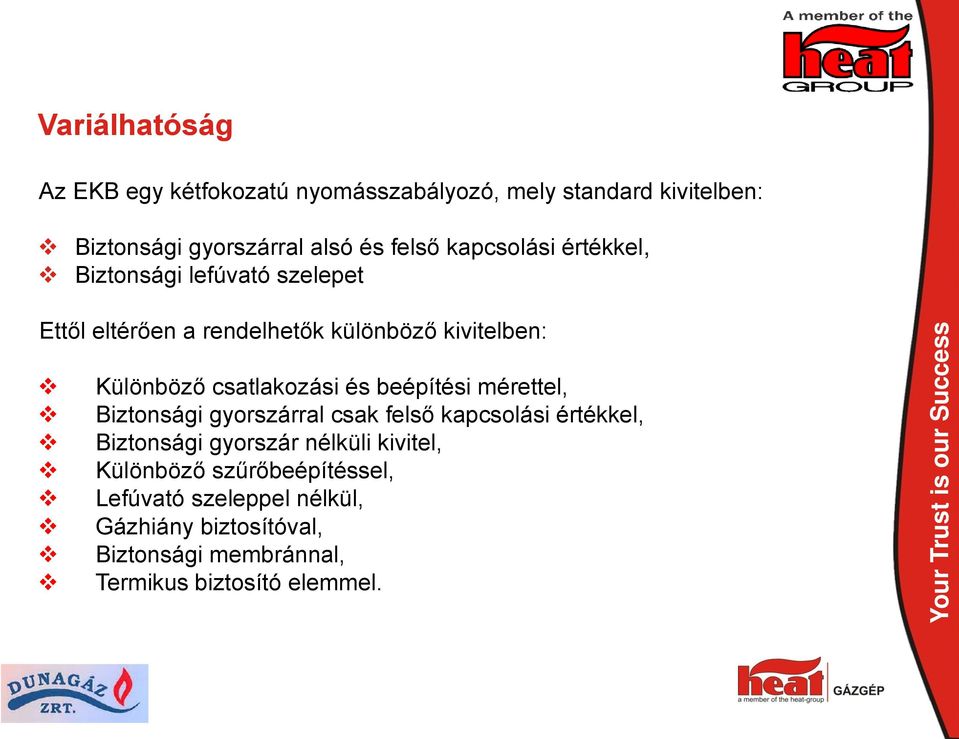

4 Variálhatóság Az EKB egy kétfokozatú nyomásszabályozó, mely standard kivitelben: Biztonsági gyorszárral alsó és felső kapcsolási értékkel, Biztonsági lefúvató szelepet Ettől eltérően a rendelhetők különböző kivitelben: Különböző csatlakozási és beépítési mérettel, Biztonsági gyorszárral csak felső kapcsolási értékkel, Biztonsági gyorszár nélküli kivitel, Különböző szűrőbeépítéssel, Lefúvató szeleppel nélkül, Gázhiány biztosítóval, Biztonsági membránnal, Termikus biztosító elemmel. 4

5 EKB Csatlakozási variációk Egyenes kialakítás U-Kialakítás L-Kialakítás Karimás 5

6 Vizsgálat és ellenőrzés Szilárdság Az alumínium ház szilárdságilag véges elemes módszerrel lett tervezve. SF esetében már áramlástani szimulációt is használtunk Autodesk CFD / Geometriai méret nem változott csak a belső rész. 6

7 Vizsgálat és ellenőrzés Nyomáspróba vizsgálat Előírás a teljes héjszerkezetre: DIN33822 szerint 25 bar Vizsgálati eredmény: A ház 27 bar nyomás mellett repedt el a 2. fokozatnál. Itt a nyomás üzemszerű használat mellett max. 160 mbar. 7

8 Vizsgálat és ellenőrzés Hajlító és csavaró vizsgálat: A DIN előírása szerint a szabályozónak 125 Nm csavaró nyomaték és 340 Nm hajlító nyomaték mellett gáztömörnek kell maradni. A szabályozó 450 Nm hajlító nyomaték mellett ment tönkre. 8

9 Vizsgálat és ellenőrzés Szakító vizsgálat: A ház 5,2 to. Húzóerő hatására szakadt el. Előírás: DIN33822 szerint 50 kn 9

10 Felépítés 2. Fokozat Kilépő csonk Gyorszár 1. Fokozat Belépő csonk 10

11 Indítógomb Plombálható alumínium Fix, műanyag felhúzó gomb 11

12 Beépíthető szerelvények Termikus kioldóelem Belépő csonk Olvadó elem Záróelem Zárórugó Nyitott állapot Zárt állapot 12

13 Beépíthető szerelvények Gázhiány biztosító Biztonsági membrán Biztonsági membrán Munkamembrán Szelepülék Gázhiány biztosítóhoz Gázhiány biztosító záróelem 13

14 Műszaki adatok EKB 10 Pd = 0,1-6,0; 6-10 bar Pa = 26,5 mbar ( mbar) Szabályozási pontosság: AC5 Zárónyomás osztály: SG20 Biztonsági gyorszár: Felső kapcsolási érték mbar ( mbar) Alsó kapcsolási érték 14 mbar (6-75 mbar) Biztonsági lefúvató szelep: Nyitás: mbar Zárási érték: nyitás -10% Környezeti hőmérséklet: C Teljesítmény: Maximum10 m 3 /h 14

15 Műszaki adatok EKB 25 Pd = 0,3-6; 6-10 bar Pa = 28 mbar ( mbar) Szabályozási pontosság: AC10 Zárónyomás osztály: SG20 Biztonsági gyorszár: Felső kapcsolási érték mbar ( mbar) Alsó kapcsolási érték 14 mbar (6-75 mbar) Biztonsági lefúvató szelep: Nyitás: 40 mbar Zárási érték: nyitás -10% Környezeti hőmérséklet: C Teljesítmény: Maximum 25 m 3 /h 15

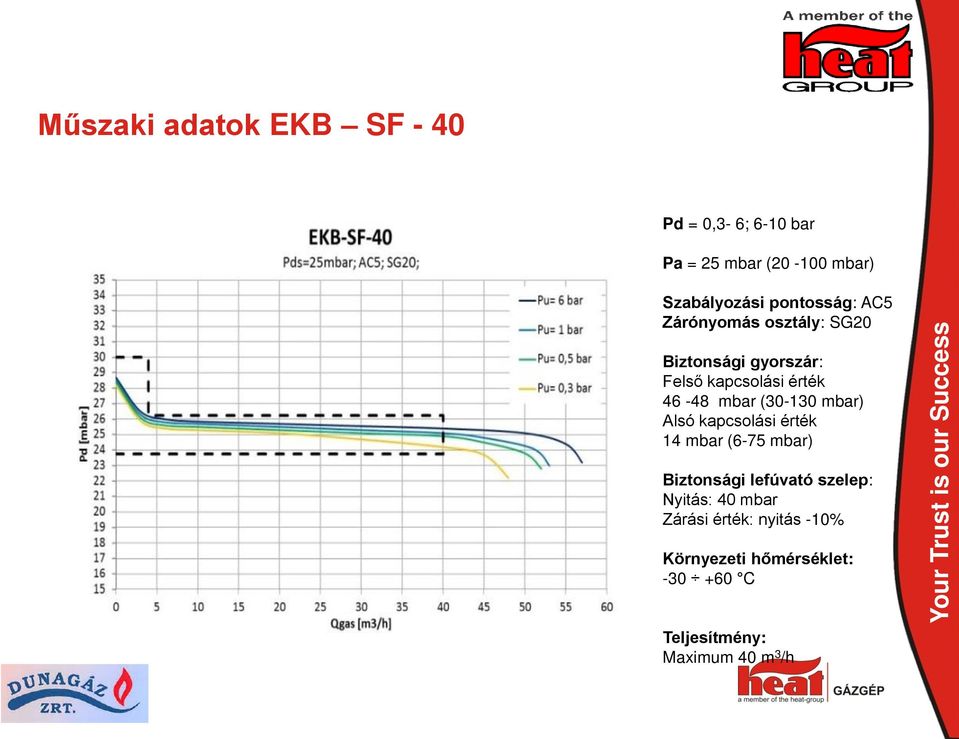

16 Műszaki adatok EKB SF - 40 Pd = 0,3-6; 6-10 bar Pa = 25 mbar ( mbar) Szabályozási pontosság: AC5 Zárónyomás osztály: SG20 Biztonsági gyorszár: Felső kapcsolási érték mbar ( mbar) Alsó kapcsolási érték 14 mbar (6-75 mbar) Biztonsági lefúvató szelep: Nyitás: 40 mbar Zárási érték: nyitás -10% Környezeti hőmérséklet: C Teljesítmény: Maximum 40 m 3 /h 16

17 Műszaki adatok EKB SF - 50 Pd = 0,3-6; 6-10 bar Pa = 25 mbar ( mbar) Szabályozási pontosság: AC5 Zárónyomás osztály: SG20 Biztonsági gyorszár: Felső kapcsolási érték mbar ( mbar) Alsó kapcsolási érték 14 mbar (6-75 mbar) Biztonsági lefúvató szelep: Nyitás: 40 mbar Zárási érték: nyitás -10% Környezeti hőmérséklet: C Teljesítmény: Maximum 50 m 3 /h 17

18 Műszaki adatok EKB SF - 75 Pd = 0,3-6; 6-10 bar Pa = 25 mbar ( mbar) Szabályozási pontosság: AC10 Zárónyomás osztály: SG20 Biztonsági gyorszár: Felső kapcsolási érték mbar ( mbar) Alsó kapcsolási érték 14 mbar (6-75 mbar) Biztonsági lefúvató szelep: Nyitás: 40 mbar Zárási érték: nyitás -10% Környezeti hőmérséklet: C Teljesítmény: Maximum 75 m 3 /h 18

19 VF típusú gáznyomásszabályozók 19

20 Témakörök Névválasztás Tervezés Vizsgálatok Típusok, elnevezések Csatlakozási lehetőségek VF50 bemutatása VF100 bemutatása VF160 bemutatása VF 250 bemutatása Beépíthető biztonsági szerelvények 20

21 Névválasztás A VF a VILLAGE FLOW rövidítése. A szabályozó: nagyobb kommunális fogyasztók, Ipari üzemek, nagyobb lakóközösségek ellátására szolgál. 21

22 Tervezés-célkitűzés Az új szabályozóval szemben támasztott igények a tervezés kezdetén a következők voltak: Kétfokozatú legyen m 3 /h teljesítmény 0,5-10 bar bemenő, mbar kimenő nyomás Feleljen meg az EU előírásoknak Legyen csereszabatos a jelenleg gyártott szabályozókkal Beépíthetők legyenek az EU-ban előforduló biztonsági szerelvények 22

23 Tervezés A tervezés INVERTOR 3D programmal történt. A ház szilárdsági méretezését véges elemes analízissel végeztük. így az anyagköltség minimalizálható volt. VF 160 / 250 esetében már áramlástani szimulációt is használtunk. 23

24 Tervezés Áramlástechnikai méretezés Autodesk CFD-vel Áramlási sebességek és statikus nyomások Bemenő oldal és gyorszár. Első fokozat Második fokozat. Kilépő nyomás Részecske áramlás a szabályozóban. Bemenő oldal és gyorszár. Első fokozat Második fokozat. Kilépő nyomás 24

25 Vizsgálatok Szakító vizsgálat: Előírás: 6 to húzóerő. A vizsgált darab 6,5 to húzóerőnél ment tönkre. 25

26 Vizsgálatok Nyomáspróba vizsgálat: Előírás: 25 bar nyomás. A vizsgált darab 30 bar mellett ment tönkre. 26

27 Vizsgálatok Hajlító-csavaró vizsgálat Előírás: 610 Nm hajlító és 200 Nm csavaró nyomaték 7,5 bar nyomás mellett. A vizsgálat során a szabályozó gáz tömör maradt

28 Típusok, elnevezések VF-100 / 01 kialakítás sorszáma a névleges teljesítmény m 3 /h, gázra vonatkozóan 28

29 Csatlakozások Bemenő nyomás tartomány: 0,5-6 bar 6-10 bar Kimenő nyomás: mbar 29

30 VF50 bemutatása 30 Csatlakozások: NA25/NA25; menetes, karimás kivitel, beépítési hossz 166, ill. 160 mm Szabályozási osztály: 5 % Gázhiány biztosító: lehet

31 VF50 bemutatása Csatlakozások: G 5/4 / G5/4 ; egyenes vagy sarok, hollandi vagy külső menetes kivitel, beépítési méret 166mm vagy 100/60 mm Szabályozási osztály: 5 % 31 Gázhiány biztosító: lehet

32 VF50 teljesítménye 32

33 VF100 bemutatása Csatlakozások: G 5/4 / G2 Menetes, karimás kivitel, beépítési hossz 170, ill. 200 mm Szabályozási osztály 5% 33

34 p a [ mbar ] Your Trust is our Success VF100 teljesítménye VILLAGE FLOW p as 26,5 [ mbar ] SG20 pa = 6,0 bar pa = 4,0 bar pa = 1,0 bar pa = 0,5 bar AC AC Qgaz [ m 3 n/h ] 34

35 VF160 bemutatása Csatlakozások: NA25/NA40; vagy nagyobb, menetes G 5/4 / G2 Menetes csatlakozás beépítési hossz 170 mm karimás kivitel, beépítési hossz 200 mm Szabályozási osztály: 10% 35

36 VF160 teljesítménye 36

37 VF250 bemutatása Csatlakozások: NA40/NA50; vagy nagyobb, menetes G 5/4 /G2 Menetes csatlakozás beépítési hossz 170 mm karimás kivitel, beépítési hossz 200 mm Szabályozási osztály: 10% 37

38 VF-250 teljesítménye 38

39 Zajkibocsátás EKB 10 39

40 Zajkibocsátás EKB SF 40

41 Zajkibocsátás VF

42 Lefúvatás 42

43 Lefúvatás MINI SBV EKB- 10 / 25 / 40 / 50 /75 biztonsági membrános családok Q max Nm3/h 43

44 Lefúvatás MINI SBV 44

45 Tanusítványok DVGW típusvizsgálat CE bevizsgálás + gyártás felülvizsgálata (DVGW) ÖVGW típusvizsgálat Lengyelország: Instytut Nafty i Gazu Krakau Certificate of Conformity, No 47/10 Cseh: SZU Brünn Č. Certifikátu B Magyarország: típusvizsgálat 45
