Kompakt, karcsú fan-coil egységek. Vezérlõ egység

Átírás

1

2 Kompakt, karcsú fan-coil egységek 12 különbözõ méret és 7 kivitel minden beépítési igény kielégítésére. Falra, ill. padlóra szerelhetõ típusok tartólábakkal és alsó vagy mellsõ levegõ beszívással. Vízszintes mennyezetre szerelhetõ típus hátsó, vagy alsó levegõ beszívással. Álló, falba-süllyesztett kivitel felsõ vagy mellsõ levegõ kifújással, álmennyezeti burkolat nélküli típus mellsõ levegõ kifújással. Opciók és kiegészítõk nagy választéka áll rendelkezésre bármilyen felmerülõ igény kiszolgálásához. 4-csöves rendszer (fõ-, és kiegészítõ blokkal). Vízáramlás és hõmérsékletszabályozás kétjáratú vagy háromjáratú szelepcsoportokkal. Villamos fûtõegység. Frisslevegõ mennyiség szabályozás kézi vagy motoros zsalukkal, egyenes vagy 90 -os levegõáram (süllyesztett egységek). Szinterezett horganyzott acél vagy fa panelek rácsokkal (süllyesztett egységek). Vezérlõ egység A fan-coil egységek integrált része, védett vezérlõ rekessze. Több kivitel lehetséges: Standard (beépített) Opcionális: mechanikus szoba-termosztát (TA) minimum vízhõmérséklet termosztát (TC) vezérlõpanel kompletten elektronikus termosztáttal (a standard kivitel helyett) A süllyesztett típusok csatlakozó csíkkal rendelkeznek a távkapcsolók mûködéséhez. Többféle falra szerelhetõ vezérlõ egység válaszható.

3 MENNYEZETI MODELLEK BEÉPÍTHETÕ MODELLEK

4 VCE sorozat SZÉLES VÁLASZTÉK ventilátor egység dupla centrifugál ventilátorok statikailag és dinamikailag kiegyensúlyozva, vízszintes alumínium lapátokkal. Egyfázisú aszinkron motor túlterhelés védelemmel, 6 sebességi fokozattal (3 csatlakoztatva). A motor közvetlenül a ventilátorhoz kapcsolva flexibilis rezgéscsillapító szerelvényekkel a zajszint minimális értéken tartásához. Légszûrõ Sejtszerkezetes polipropilén szövet acélkerettel a szûrõ levételének és tisztításának megkönnyítésére. A standard modell szûrési értéke: EU1. Kérésre más szûrési értékekkel is szállítható. Hõcserélõ A hõcserélõ blokkok rézcsõbõl készülnek amelyeket alumínium lamellákba expandáltatnak folyamatos blokkban. A standard kialakításnál a vízcsatlakozások a baloldalon vannak (a berendezéssel szemben állva). Igény esetén a berendezés szállítható jobboldali csatlakozással is. Szerkezet Horganyzott acél lemezek (0,8/1mm vastagság) minden kezeltlevegõvel érintkezõ részen szigetelve. horganyzott acél szigetelt csepptálca leeresztõ dugóval a tökéletes vízeltávolításhoz. Az oldallemezekben gyári kivágások a kiegészítõk gyors csatlakoztatásához. Gyárilag kialakított nyílások az egyszerû falra rögzítéshez és vízszintezéshez. Vonzó burkolat Modern design ami jól illik bármilyen környezetbe. Tüzihorganyzott, PVC réteggel bevont acéllemez amely ellenáll a korróziónak, rozsdának, vegyszereknek, oldószereknek és alkoholoknak. A légrácsok ABS mûanyagból készülnek, a vezérlõegység fedele belesimul az egység tetejébe. Standard szín: fehér, más RAL színárnyalatokban is lehetséges egyedi rendelés alapján.

5 Geen Eurovent MODELL ACC10 ACC20 ACC30 ACC40 ACC50 ACC60 ACC70 ACC80 ACC90 ACC100 ACC110 ACC120 sebességek gyárilag beállítva 2 csöves rendszer Pa max csöves rendszer Pa med Pa min Pa max Pa med Pa min vent ilátor Aant Standard blokk Kiegészítõ blokk külsõ méretek belsõ méretek standard blokk vízoldali csatlakozások kiegészítõ blokk vízoldali csatlakozások sor darabszám Aant csatlakozás Ø 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" sor darabszám Aant csatlakozás Ø 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" magasság mm hossz mm mélység mm magasság mm hossz mm mélység mm A mm B mm W mm Z mm E mm F mm X mm Y mm cseppvízcsõ helye G mm nettó súly kg

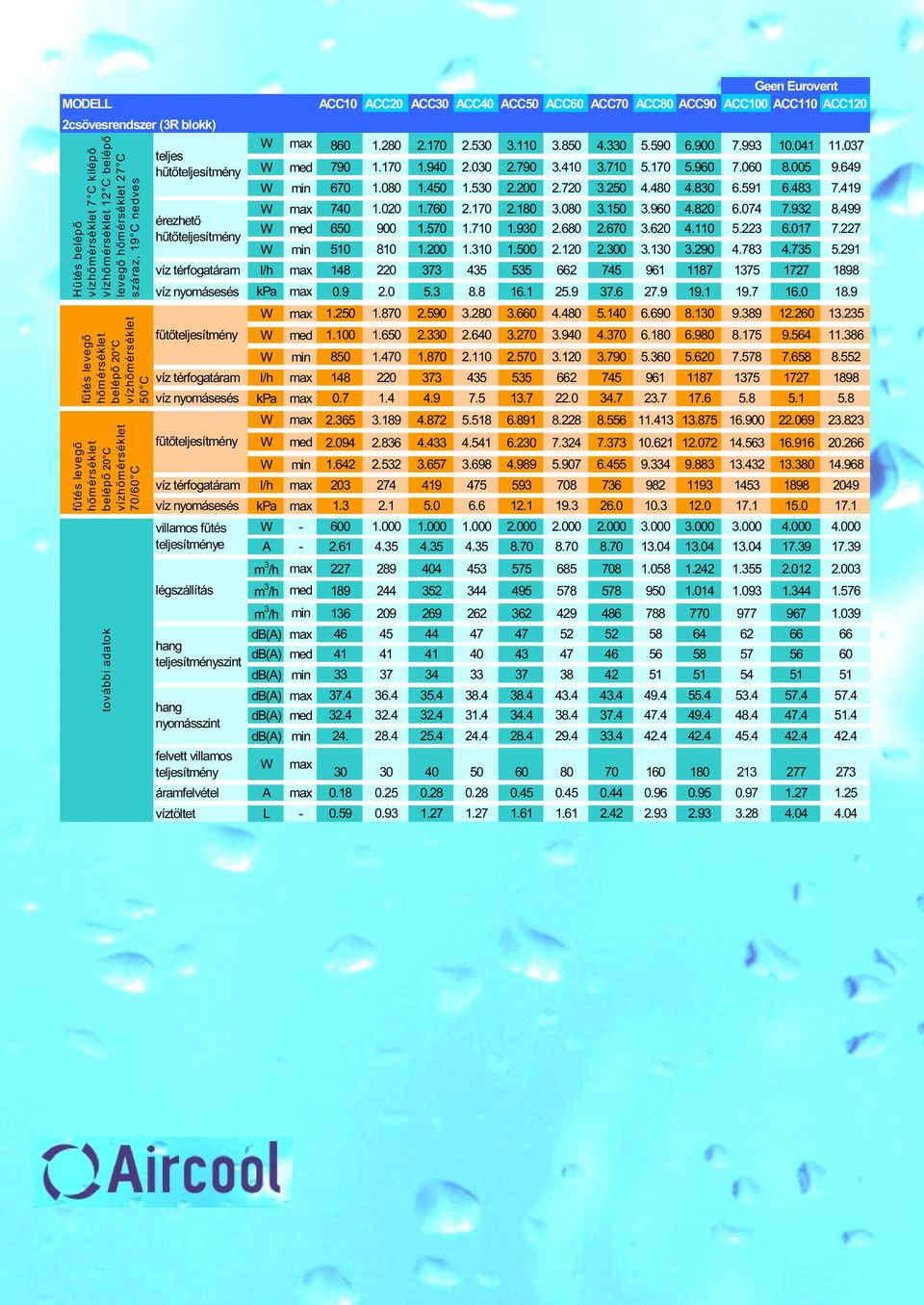

6 MODELL 2csövesrendszer (3R blokk) Hütés belépõ vízhõmérséklet 7 C kilépõ vízhõmérséklet 12 C belépõ levegõ hõmérséklet 27 C száraz, 19 C nedves fûtés levegõ hõm érséklet belépõ vízhõm érséklet 50 C fûtés levegõ hõm érséklet belépõ vízhõm érséklet 70/60 C további adatok teljes hûtõteljesítmény érezhetõ hûtõteljesítmény Geen Eurovent ACC10 ACC20 ACC30 ACC40 ACC50 ACC60 ACC70 ACC80 ACC90 ACC100 ACC110 ACC120 W max W med W min W max W med W min víz térfogatáram l/h max víz nyomásesés kpa max fûtõteljesítmény W max W med W min víz térfogatáram l/h max víz nyomásesés kpa max fûtõteljesítmény W max W med W min víz térfogatáram l/h max víz nyomásesés kpa max villamos fûtés teljesítménye légszállítás hang teljesítményszint hang nyomásszint felvett villamos teljesítmény W A m 3 /h max m 3 /h med m 3 /h min db(a) max db(a) med db(a) min db(a) max db(a) med db(a) min W max áramfelvétel A max víztöltet L

7 MODELL 4 csöves rendszer (3R+1R) blokk H ûtés belépõ vízhõm érséklet 7 C kilépõ vízhõm érséklet 12 C belépõ levegõ hõm érséklet 2 7 C s z á r a z, 1 9 C n e d v e s fûtés levegõ hõm érséklet 7 0 / 6 0 C további adatok teljes hûtõteljesítmény érezhetõ hûtõteljesítmény Geen Eurovent ACC10 ACC20 ACC30 ACC40 ACC50 ACC60 ACC70 ACC80 ACC90 ACC100 ACC110 ACC120 W max W med W min W max W med W min víz térfogatáram l/h max víz nyomásesés kpa max fûtõteljesítmény W max W med W min víz térfogatáram l/h max víz nyomásesés kpa max légszállítás hang teljesítményszint hang nyomásszint m 3 /h max m 3 /h med m 3 /h min db(a) max db(a) med db(a) min db(a) max db(a) med db(a) min felvett villamos teljesítmény W max áramfelvétel A max víztöltet (hûtés) L víztöltet (fûtés) L Standard egység szabad kimenettel (külsõ statikus nyomás=0pa), hang teljesítményszint: ISO 23741, hangnyomásszint: 8,6dB(A)-lel alacsonyabb mint a hang teljesítményszint
