CDC 2000 Vezérlő 10 Hibaüzenetek Asian Plastic

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "CDC 2000 Vezérlő 10 Hibaüzenetek Asian Plastic"

Átírás

1 Ebben a fejezetben a Supermaster fröccsöntőgépek hibaüzeneteit tárgyaljuk. A hibaüzenetek a képernyő fölső sorában jelennek meg piros háttérrel. A hiba nyugtázása egyes esetekben a Clear gomb megnyomásával, máskor a hiba okának megszüntetésével történik. Minden hibának van egy szám azonosítója. A hibák tárgyalásánál először leírjuk a hiba okát. Ezután alpontokban tárgyaljuk a hiba elhárításának módját. A hibaüzenetek a következők: Hiba 001: Elem csere szükséges (UPS) A mikroszámítógép az alapinformációkat többek között egy RAM memóriában tárolja. A memóriának állandó frissítésre van szüksége, még akkor is ha a gépet teljesen áramtalanítjuk. Erre szolgál két kis 12V-os akkumulátor a vezérlő szekrényben. Ha az elem feszültsége egy bizonyos szint alá csökken, vagy nem a helyes sorrendben kapcsoltuk ki a gépet, akkor kapjuk ezt a figyelmeztetést. a. Kapcsolja ki a gépet helyes kikapcsolási sorrendben. Várjon 1 percet, majd kapcsolja be a gépet ismét. b. Mérje meg a feszültséget. Ha 10V-nál kevesebbet mutat valamelyik akkumulátor, cserélje ki. A telepek párhuzamosan vannak kötve. Különböző feszültség szintek esetén az alacsonyabb feszültségű telep fogyasztónak számít. Hiba 002: Vezérlő panel meghibásodás Hiba 003: Teljes zárás pozíció ellenőrzés Az átlós elrendezésű, gyors mozgású henger végső pozíciója nem esik a szerszám magasság minimális és maximális értéke közé mialatt a záró henger működésbe lép. (Csak hidro-mechanikus [Two-Platen] gépeken.) a. Ellenőrizze a szerszám magasságot, a min. és max. érték közé kell esnie. b. Ellenőrizze a zárás végálláskapcsolóját (INPUT04). Hiba 004: Fogosztás pozíció helytelen érzékelése A rögzítő karmok és a vezetőoszlop hornyai nem találkoznak az átlós záróhengerek mozgása után. (Csak Two-Platen gépeken.) a. Ellenőrizze a fogak találkozását (INPUT17 és INPUT18). b. Újra állítsa be a szerszám magasságot. Hiba 005: Tartalék Hiba 006: Kilökő vissza löket helytelen Automata üzemmódban a kilökő nem érte el a hátsó véghelyzetet a megfelelő kontrol időn belül. a. Válassza ki a 05 menüt és ellenőrizze a kilökő hátra mozgásának összes paraméterét (3.3 fejezet). b. Ellenőrizze a kilökő szerkezetet. Forgalmazó:Extrémplast BT Oldal: 10 /1

2 c. Ellenőrizze az INPUT23 és INPUT26 bemenetek állapotát. d. Ellenőrizze a kilökő hidraulikus útszelepjét. e. Válassza ki a 39B menüt (7.4 fejezet), ellenőrizze és módosítsa a löket kontrol időt (TIM39). Hiba 007: Vizsgálja meg a hőérzékelőket Hiba 008: Túl magas hengerhőmérséklet Hiba 009: Hengerhőmérséklet nem érte el a beállított értéket Mindhárom üzemmódban, ha csigát akarjuk mozgatni (befröccs, hátrahúzás, adagolás) és a hőmérséklet nem érte el a beállított értéket, kapjuk ezt a hibaüzenetet. a. A fűtés készenléti üzemmódba lett helyezve ezért csökkent le a hőmérséklet. Ellenőrizze a 20.sz. menüben a Státusz mezőt és állítsa Felfűtés most értékre. b. Várja meg míg a hőmérséklet eléri a beállítottat. Hiba 010: Henger a készenléti hőmersékleten van Hiba 011: Hőmérséklet automata beállítása Hiba 012: Záróerő a beállított érték fölött Hiba 013: Záróegység löket túllépés A magasnyomású munkahenger lökete túllépte a maximális értéket (HC tipusjelű gépeken). A szivattyú leáll. a. Ellenőrizze a löket védelem végállás kapcsolót (INPUT14). b. Mikor a riasztás megjelenik a szivattyú motor leáll. Nomja meg a és (Clear és Biztonsági ajtó zárás) gombot. Indítsa el a szivattyú motort majd a kézi (Szerszámnyitás) gomb nyomva tartásával nyissa a szerszámot addig míg a hibaüzenet eltűnik. c. Állítsa be újra a szerszám magasságot. Hiba 014: Kenőanyag szintje alacsony Ezt a figyelmeztetést kapjuk amikor az olajzás esedékessé válik, de az olajszint alacsony a kenőolajtartályban (INPUT25=ON). a. Töltsön után olajat. Hiba 015: Záróegység löket nem elegendő Zárás nem fejeződött be mialatt az Aggregátor előre gomb nyomva van tartva. Forgalmazó:Extrémplast BT Oldal: 10 /2

3 A rögzítő karmok nem nyíltak ki teljesen (INPUT18=OFF) és a magas nyomású záró munkahenger nem működik befröccsöntés vagy plasztikálás alatt. a. Végezzen szerszám nyitást és zárást a löket végpontig. Hiba 016: Tesztelés! Még ne indítsa el a gépet Hiba 017: Szerszám magasság állító motor túlterhelve A szerszám magasság állítása közben a villanymotor túl van terhelve (INPUT27=ON). a. Kapcsolja vissza a motor hőkioldóját. b. Ellenőrizze a hőkioldó beállítását és a kontaktusokat. c. Ellenőrizze a mechanikus elemeket, nincs-e szorulás. Kenés megfelelőség. Hiba 018: Hátsó biztonsági ajtó nyitva A hátsó biztonsági ajtó nyitva van. A gép nem működik. a. Csukja be a biztonsági ajtót. Hiba 019: Első biztonsági ajtó nyitva Az első biztonsági ajtó nyitva van. A gép nem működik. a. Csukja be a biztonsági ajtót. Hiba 020: Kilökő hátra érzékelő hiba, kérjük ellenőrizze Kilökő hátra végálláskapcsoló (INPUT23) vagy a szerszám kilökő hátra nyugtázása végálláskapcsoló (INPUT26) nincs jó helyzetben. Kilökő hátra végálláskapcsoló (INPUT23) inaktív állapotban van mikor megpróbálta működtetni a Maghúzó BE vagy Menetes mag előre funkciót. a. Ellenőrizze a kilökő hátra bemenet (INPUT23) állapotát. b. Ellenőrizze a szerszám kilökő hátra érzékelő (INPUT26) állapotát. Hiba 021: Szerszám magasság kevesebb a minimálisnál A szerszám magasság beállításnál a mozgó szerszámfelfogató lap túllépte a minimális szerszám magasság értékét. a. Ha a szerszám magassága kisebb, mint a gép minimális nyomólap távolsága tegyen távtartó lapo(ka)t a szerszám alá, vagy használjon kisebb gépet. b. Ellenőrizze a minimális szerszám magasság végálláskapcsolójának (INPUT04) állapotát. Hiba 022: Szerszám magasság túllépte a maximumot Forgalmazó:Extrémplast BT Oldal: 10 /3

4 Szerszám nyitáskor a nyomólap túllépte a hátsó véghelyzetet azaz a maximális nyitási utat. a. Ha a szerszám magassága túllépte a maximális értéket használjon nagyobb gépet. b. Ellenőrizze a minimális szerszám magasság végálláskapcsolójának (INPUT05) állapotát. Hiba 023: Szerszám magasság jeladó probléma Ezt a figyelmeztetést kapjuk amikor szerszám magasság állítás közben a jeladó nem megfelelően működik. a. Ellenőrizze, hogy a szerszám magasság állítás jeladójának végállás kapcsolója (INPUT31) helyesen működik. b. Ellenőrizze az áramerősséget mialatt a szerszám magasság beállítása folyik. Ha az áram túllépi a normális tartományt, ellenőrizze a mechanikus részeket vagy a villanymotort. c. Ellenőrizze a Szersz.vast.áll. időzítés (TIMER38) értékét. Ezen érték nem változtatható, vagy ha túl hosszú a szerszám beállító mehanizmus tönkremehet. Hiba 024: Szerszám magasság beállítása folyik Automata szerszám magasság beállításnál, mialatt az elektro motor működteti a magasság állító mechanizmust. Nem minősül hibának, csak egy figyelmeztetés. Ha a felfogó lap elérte a kívánt magasságot a figyelmeztető üzenet eltűnik a képernyőről. Hiba 025: Olajzó cső dugulás vagy szivárgás Hiba 026: Hidraulika olaj szintje túl alacsony Hiba 027: Indítsa újra a gépet Ha az Automatikus gépkikapcsolás mező a Menü 32-ben Fűtés KI vagy Szivattyú és fűtés KI állásban van a fűtés lekapcsolódik amikor valamilyen egyéb okból az automata ciklus megszakad (pl. minőségi probléma, alacsony hőmérséklet, stb.). Kézi üzemmódban a befröccsöntés művelet nem hajtható végre amíg ez a figyelmeztetés életben van. a. Kapcsolja ki majd be a gépet. Hiba 028: Hidraulika motor túlterhelve Ha a fő hidraulika szivattyú motor hőkioldója működésbe lép és a motort lekapcsolja, akkor jelenik meg ez a figyelmeztetés. a. Állítsa le a gépet és kapcsolja vissza a hőkioldót b. Ellenőrizze a hőkioldón beállított áramerősséget, és a kontaktusok (bekötés) állapotát. c. Ellenőrizze a motor áramfelvételét. Ha az túl magas lenne ellenőrizze a motort magát és a szivattyú állapotát. Hiba 029: Motor indítás, kérjük várjon Forgalmazó:Extrémplast BT Oldal: 10 /4

5 A szivattyú motor bekapcsolásakor a motor csillag kapcsolással indul, majd átvált deltába. Ezalatt az idő alatt semmilyen művelet nem végezhető. Ez 3 másodpercig tart, amíg a motor eléri a teljes aszinkron fordulatszámot. Hiba 030: Hidraulika olaj szűrő eldugult Hiba 031: Hidraulika olaj hőmérséklete alacsony Úgy próbálta üzemeltetni a gépet, hogy a hidraulika olaj hőmérséklete a megengedett érték alá csökkent. a. Terhelés nélkül járassa a szivattyút, amíg a hőmérséklet eléri legalább a 20 fokot (lásd Menü 53, 9.fejezet) Hiba 032: Hidraulika olaj túlmelegedett Úgy próbálta üzemeltetni a gépet, hogy a hidraulika olaj hőmérséklete a megengedett érték fölé emelkedett. a. Állítsa le a szivattyút, amíg a hőmérséklet eléri a Hid.olaj hőm.magas alarm értéket (lásd Menü 53, 9.fejezet) b. Ellenőrizze az olajhűtő csatlakozásokat. c. Ellenőrizze a központi hűtő rendszerben a víz hőmérsékletet. Hiba 033: Vizsgálja meg a hidraulikus biztonsági szelepet Hiba 034: Vizsgalja meg az ajtó bezárás érzékelőt Hiba 035: Rossz termékek készültek, beállítástól eltérő paraméterek A legyártott selejtes alkatrészek száma elérte a Menü 43 alatt beállított selejt számot. a. Növelje meg a beállított értéket. b. Kapcsolja ki a selejt számlálást. Hiba 036: Vizsgálja meg a 2.maghúzó érzékelőjét A 2. maghúzó KI végálláskapcsoló nem jött működésbe a kontrol időn belül. A 2. maghúzó KI végálláskapcsoló (INPUT07) és a 2. maghúzó BE végálláskapcsoló (INPUT06) ON állapotban van egyszerre. A 2. maghúzó BE végálláskapcsoló (INPUT07) nincs ON állapotban mialatt kilökő előre műveletet akarunk végrehajtani. a. Ellenőrizze mindkét végálláskapcsoló vezetékeit. b. Módosítsa a 2. maghúzó BE és KI ellenőrzési idejét valamint a sebesség/nyomás beállításokat a Menü 6 alatt. c. Ellenőrizze a 2. maghúzó hidraulikus útszelepét. d. Ellenőrizze a mag mechanikus működését. Forgalmazó:Extrémplast BT Oldal: 10 /5

6 Hiba 037: Ellenőrizze a záró munkahenger érzékelőjét Mind a nagy nyomású zárás (Input 12), mind a nagy nyomású nyitás (Input 21) portok ON állapotban vannak, ami ellentmondás. a. Ellenőrizze mindkét végállás kapcsolót. Hiba 038: Helytelen a záró munkahenger mozgásérzékelője A szerszám nyitás nem zajlott le a kontrol idő alatt (TIMER53). a. Ellenőrizze a nyitás és zárás végállások jeleit (INPUT19 és INPUT12). b. Ellenőrizze a nagy nyomású munkahenger hidraulikus útszelepét. c. Módosítsa a löket kontrol időt (TIMER53) a Menü 39A-n belül. Hiba 039: Ellenőrizze a csavaró érzékelőjét A menetes mag végálláskapcsoló nem jött működésbe a kontrol időn belül. A menetes mag KI végálláskapcsoló és a menetes mag BE végálláskapcsoló ON állapotban van egyszerre. A menetes mag KI végálláskapcsoló nincs ON állapotban mialatt kilökő előre műveletet akarunk végrehajtani. a. Ellenőrizze mindkét végálláskapcsoló vezetékeit. b. Módosítsa a menetes mag BE és KI ellenőrzési idejét valamint a sebesség/nyomás beállításokat c. Ellenőrizze a menetes mag hidraulikus útszelepét. d. Ellenőrizze a mag mechanikus működését. Hiba 040: Hibás a hidraulikus szerszámfelfogó Hiba 041: Gyártási sorozat elkészült A legyártott alkatrészek száma elérte Menü 43 alatt beállított gyártási egység darabszámot. A figyelés csak akkor működik, ha ebben a menüben beállítottuk a Számlálás módot. A gép működése leáll. a. Kapcsoljon kézi üzemmódba és nyomja meg a Törlés (Clear) gombot. Hiba 042: Ellenőrizze a záróegység végálláskapcsolóját A szerszám már összezárt és a gyors szerszám zárás jel (Input 11) ON állapotban van. a. Ellenőriztesse az Input 11 portot. Hiba 043: Ellenőrizze az 1-es maghúzó érzékelőjét Ez a figyelmeztetés csak akkor keletkezik, ha a Menü 06 alatt a visszajelzés mező Végálláskapcsoló módra van állítva. Az 1. maghúzó KI végálláskapcsoló nem jött működésbe a kontrol időn belül. Forgalmazó:Extrémplast BT Oldal: 10 /6

7 Az 1. maghúzó KI végálláskapcsoló (INPUT09) és az 1. maghúzó BE végálláskapcsoló (INPUT08) ON állapotban van egyszerre. A 2. maghúzó BE végálláskapcsoló (INPUT09) nincs ON állapotban mialatt kilökő előre műveletet akarunk végrehajtani. a. Ellenőrizze mindkét végálláskapcsoló vezetékeit. b. Módosítsa az 1. maghúzó BE és KI kontrol idejét valamint a sebesség/nyomás beállításokat a Menü 6 alatt. c. Ellenőrizze az 1. maghúzó hidraulikus útszelepét. d. Ellenőrizze a mag mechanikus működését. Hiba 044: Ellenőrizze a forgótárcsa érzékelőjét Hiba 045: Mechanikus reteszelő hiba Hiba 046: Robot nem tér vissza az alaphelyzetbe Szerszám zárás vagy nyitás megkezdése előtt a robot reteszelő jel ON állapotban van (INPUT35). a. Ellenőrizze a reteszelő jelet (INPUT35). Hiba 047: Robot kiszedő kar ellenőrzés A robot reteszelő jel ON állapotban van (INPUT35) és a kilökés befejeződött automata vagy félautomata üzemmódban valamint a kiszedés jel (INPUT33) OFF állapotban van. a. Ellenőrizze, hogy a kilökés sikeres volt-e, azaz a termék nem maradt-e a szerszámban. b. Ellenőrizze a robot kiszedő pozícióját. Hiba 048: Robot nyugtázó jel hiba (helyesen: Termék kész jel hiba) Menü 32-ben a fotocella funkció ON állásban van, viszont a terméket a fotocella nem érzékeli a ciklusidőn belül. Csak automata üzemmódra vonatkozik. a. Ellenőrizze, hogy nem maradt-e a termék a szerszámban, esetleg fennakadt. b. Módosítsa a ciklusidő paramétert a Menü 35-ben. c. Ellenőrizze a fotocella működő képességét Hiba 049: Fotocella megszakítva A fotocella termék torlódást észlel a csúszdán automata üzemmódban. Bizonyos termékeknél nem használható ahol az angusz hamarabb kiesik, mint a kilökés megkezdése. A kieső angusz ugyanis megszakítja a fotocellát és a gép úgy érzékeli, mintha a termékek fel lennének torlódva a csúszdán. Az ellenőrzés kilökés előtt történik. a. Szüntesse meg a torlódást. b. Ellenőrizze a fotocella mód beállítást Menü 32 alatt. Hiba 050: Záróegység löket végrehajtva Forgalmazó:Extrémplast BT Oldal: 10 /7

8 Kézi üzemmódban ha a Szerszám zárás gombot nyomva tartja és a szerszám összezáródott a figyelmeztetés megjelenik a képernyőn. a. Engedje föl a Szerszám zárás gombot. Hiba 051: Nyitás végrehajtva Kézi üzemmódban ha a Szerszám nyitás gombot nyomva tartja és a szerszám teljesen kinyitott a figyelmeztetés megjelenik a képernyőn. a. Engedje föl a Szerszám nyitás gombot. Hiba 052: Nyitás nincs végrehajtva Kézi üzemmódban megnyomja a Kilökő előre vagy a Szerszám magasság beállítás gombok valamelyikét mialatt a szerszám nincs teljesen nyitott állapotban ez a figyelmeztetés megjelenik a képernyőn. a. Tartsa nyomva a Szerszám nyitás gombot a teljes nyitás eléréséig. Hiba 053: Kilökés végrehajtva Kézi üzemmódban ha a Kilökő előre gombot nyomva tartja és a kilökő eléri a beállított pozíciót a figyelmeztetés megjelenik a képernyőn. a. Engedje föl a Kilökő előre gombot. Hiba 054: Kilökő hátsó pozícióban van Kézi üzemmódban ha a Kilökő hátra gombot nyomva tartja és a kilökő eléri a beállított pozíciót a figyelmeztetés megjelenik a képernyőn. a. Engedje föl a Kilökő hátra gombot. Hiba 055: Töltés végrehajtva Kézi üzemmódban ha a Plasztikálás (Töltés) gombot nyomva tartja és a csiga eléri a beállított pozíciót a figyelmeztetés megjelenik a képernyőn. a. Engedje föl a Plasztikálás (Töltés) gombot. Hiba 056: Dekompresszió végrehajtva Kézi üzemmódban ha a Dekompresszió gombot nyomva tartja és a csiga eléri a beállított pozíciót a figyelmeztetés megjelenik a képernyőn. b. Engedje föl a Dekompresszió gombot. Forgalmazó:Extrémplast BT Oldal: 10 /8

9 Hiba 057: Ellenőrizze a henger előre végálláskapcsolót Automata üzemmódban az aggregát nem érte el a közelítés érzékelő által meghatározott pozíciót (INPUT03=OFF) a Menü 15-ben beállított időn belül. Aggregát hátra végrehajtása után a z aggregát közelítés érzékelője (INPUT03) még mindig ON állapotban van. a. Ellenőrizze a közelítés érzékelő állapotát és pozícióját. b. Ellenőrizze az aggregát hidraulikus útszelepét. c. Ellenőrizze és szükség esetén módosítsa az aggregát előre kontrol idejét a Menü 15 alatt. d. Ellenőrizze és szükség esetén módosítsa az aggregát sebesség/nyomás beállítását valamint a hátra mozgás kontrol idejét a Menü 15 alatt. Hiba 058: Dűzni védő nincs lezárva Dűzni védő ajtó nyitott állaptban van. a. Csukja be a védőajtót. Hiba 059: Dűzni dugulás Automata üzemmódban a befröccs pozíció nem érte el az Eltömődés pozíciója beállított értéket a Befröccs idő-n belül. a. Ellenőrizze, hogy a dűzni eltömődött-e. b. Ellenőrizze, hogy nem került-e idegen anyag a szerszámba. c. Módosítsa a Befröccs idő és/vagy Eltömődés pozíciója beállított értékeit. Hiba 060: A töltés nem elegendő vagy a dűzni szivárog Automata üzemmódban a befröccsöntésnél a csiga túllépte a szivárgás pozícióját. a. Ellenőrizze a dűzni és az álló szerszám felfogató lap furatának központosságát. b. Ellenőrizze a Menü 11 alatt a befröccsöntés Szivárgás pozíciója adatmezőt. Kisebb értékűnek kell lennie, mint a csiga pozíciója az 1-es befröccs ütemben. Hiba 061: Biztonsági ajtó hiba Biztonsági ajtó nincs becsukva. a. Ellenőrizze a végállás kapcsolókat valamint az ajtót. Hiba 062: Nyomásérzékelő jel hiba Hiba 063: Töltés fordulatmérője hibás Hiba 064: Automatikus színező/alapanyag csere folyamatban Forgalmazó:Extrémplast BT Oldal: 10 /9

10 Hiba 065: Nincs alapanyag vagy a tölcsér eldugult Automata üzemmódban a plasztikálás és dekompresszió nem fejeződik be a hűlési idő alatt. a. Ellenőrizze, hogy van-e anyag a tölcsérben, esetleg nem állt-e össze a granulátum a tölcsér garatrészében. b. Ellenőrizze, hogy a plasztikálási paraméterek túl alacsonyak, vagy a hűlési idő túl kevés. c. Ellenőrizze, hogy a henger hőmérséklete nem alacsony-e. Hiba 066: Darabszám teljesítve Menü 43-ban beállított Jó darab elkészült. a. Ha a gyártási egység (LOT szám/beállított mező) számláló nincs beállítva, nyomja meg a Törlés (Clear) gombot a figyelmeztetés törléséhez, majd nullázza a számlálót. b. Ha a gyártási egység (LOT szám/beállított mező) számláló be van állítva, a figyelmeztető üzenet törlődik a következő ciklusban. A Jó darab számláló nullázódik automatikusan. A LOT számláló eggyel növekszik. Hiba 067: Selejt termékek száma elérte a megengedhetőt A hibás alkatrészek száma elérte a Menü 43-ban beállított Selejt db számot. Ez mind félautomata, mind automata üzemmódra vonatkozik. a. Nyomja meg a Törlés (C) gombot kézi üzemmódban. Hiba 068: Ciklusidő nagyon hosszú A ciklusidő hosszabb, mint a TIMER03-ban meghatározott idő. a. Menü 35-ben növelje meg a Ciklusidő értékét. Nézze meg a Menü 02-ben a tényleges Ciklusidő értéket. b. Ellenőrizze az egyedi idő beállítást. Hiba 069: Záró munkahenger nem érte el a hátsó helyzetet Hiba 070: Nyomás elengedés hiba szerszám nyitáskor Hiba 071: Zsírzás pótlása szükséges A zsírzásra előírt ciklusok száma letelt, a zsírzás szükségessé vált. a. Végezze el a zsírzást. A menü 10-ben vigye a kurzort a RESET mezőre és nyomja meg az Enter gombot. Ezzel a hibaüzenet megszűnik. Hiba 072: Távolítsa el az idegen anyagot a szerszámból Forgalmazó:Extrémplast BT Oldal: 10 /10

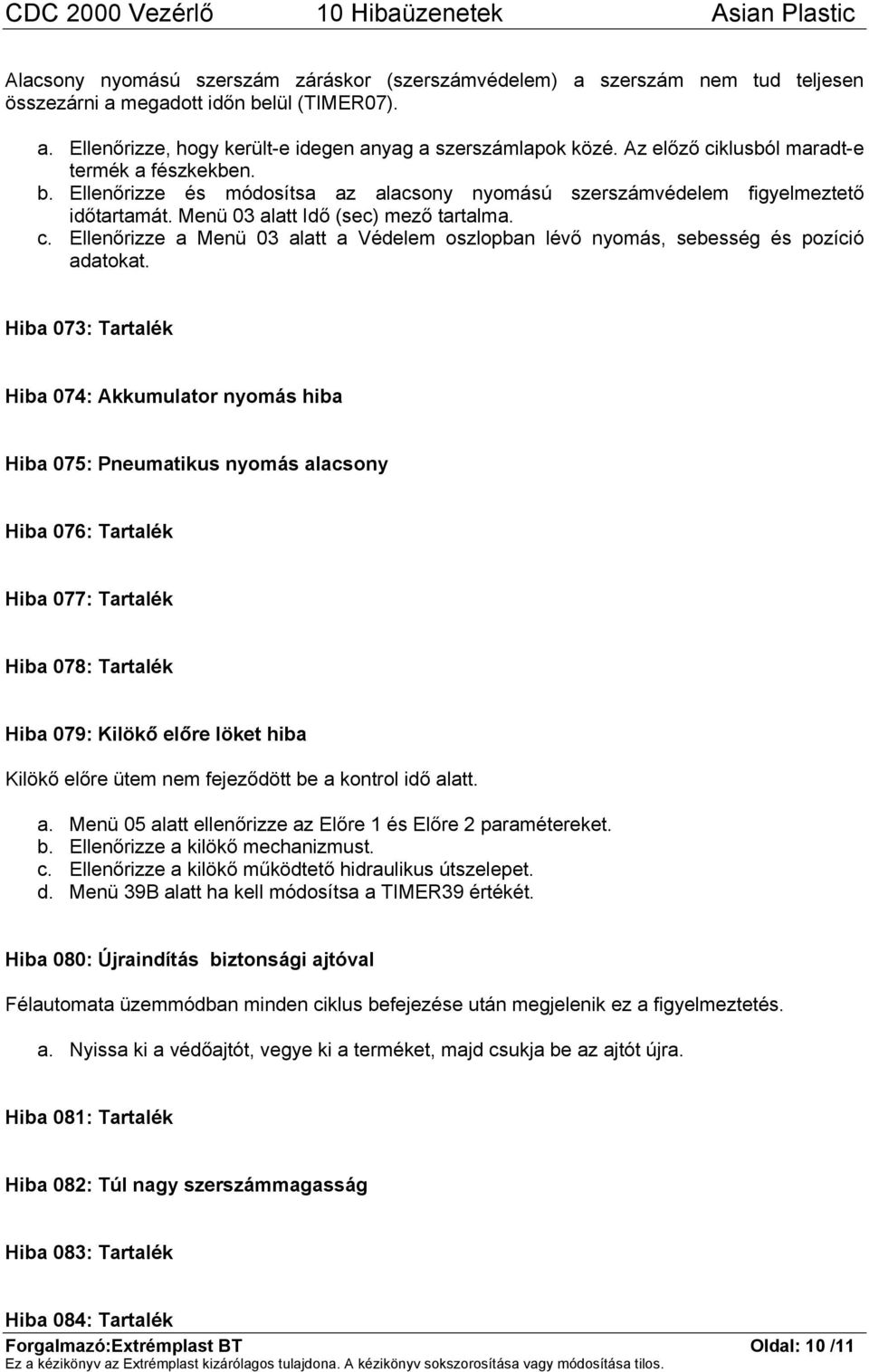

11 Alacsony nyomású szerszám záráskor (szerszámvédelem) a szerszám nem tud teljesen összezárni a megadott időn belül (TIMER07). a. Ellenőrizze, hogy került-e idegen anyag a szerszámlapok közé. Az előző ciklusból maradt-e termék a fészkekben. b. Ellenőrizze és módosítsa az alacsony nyomású szerszámvédelem figyelmeztető időtartamát. Menü 03 alatt Idő (sec) mező tartalma. c. Ellenőrizze a Menü 03 alatt a Védelem oszlopban lévő nyomás, sebesség és pozíció adatokat. Hiba 073: Tartalék Hiba 074: Akkumulator nyomás hiba Hiba 075: Pneumatikus nyomás alacsony Hiba 076: Tartalék Hiba 077: Tartalék Hiba 078: Tartalék Hiba 079: Kilökő előre löket hiba Kilökő előre ütem nem fejeződött be a kontrol idő alatt. a. Menü 05 alatt ellenőrizze az Előre 1 és Előre 2 paramétereket. b. Ellenőrizze a kilökő mechanizmust. c. Ellenőrizze a kilökő működtető hidraulikus útszelepet. d. Menü 39B alatt ha kell módosítsa a TIMER39 értékét. Hiba 080: Újraindítás biztonsági ajtóval Félautomata üzemmódban minden ciklus befejezése után megjelenik ez a figyelmeztetés. a. Nyissa ki a védőajtót, vegye ki a terméket, majd csukja be az ajtót újra. Hiba 081: Tartalék Hiba 082: Túl nagy szerszámmagasság Hiba 083: Tartalék Hiba 084: Tartalék Forgalmazó:Extrémplast BT Oldal: 10 /11

12 Hiba 085: Tartalék Hiba 086: Tartalék Hiba 087: Tartalék Hiba 088: Ha a gépen pl. 4 fűtőpalást van és az 5. számú fűtőpalástnak adunk hőmérséklet értéket, akkor kapjuk ezt az üzenetet. a. Törölje (nullázza) a nem létező fűtőpalást hőmérséklet beállítását. Hiba 089: Szerszám fűtés vezeték szakadás Hiba 090: T1 hőérzékelő szakadás Fűtőzóna hőérzékelője meghibásodott. A hőmérséklet nem érte el a 60 C-t 20 percen belül. a. Ellenőrizze vagy szükség esetén cserélje a hőérzékelőt. b. Ellenőrizze vagy szükség esetén cserélje a relét vagy a fűtő palástot. Hiba 091: T2 hőérzékelő szakadás Lásd Hiba 90. Hiba 092: T3 hőérzékelő szakadás Lásd Hiba 90. Hiba 093: T4 hőérzékelő szakadás Lásd Hiba 90. Hiba 094: T5 hőérzékelő szakadás Lásd Hiba 90. Hiba 095: T6 hőérzékelő szakadás Lásd Hiba 90. Hiba 096: TC tartalék hőérzékelő szakadás Lásd Hiba 90. Hiba 097: Mozgó szerszámfél hőérzékelője szakadt Hiba 098: Álló szerszámfél hőérzékelője szakadt Hiba 099: Olaj hőmérséklet érzékelője szakadt Forgalmazó:Extrémplast BT Oldal: 10 /12

13 Hidraulika olaj hőérzékelő probléma. a. Ellenőrizze vagy szükség szerint cserélje a hőérzékelőt. Hiba 100: T1 hőm. alacsony Az aktuális és beállított hőmérséklet közötti különbség nagyobb, mint a megengedhető negatív eltérés. a. Ellenőrizze vagy szükség esetén cserélje a relét vagy a fűtő palástot. b. Módosítsa a hőmérséklet alsó határa eltérés beállított értékét. Hiba 101: T2 hőm. Alacsony Lásd Hiba 100. Hiba 102: T3 hőm. alacsony Lásd Hiba 100. Hiba 103: T4 hőm. alacsony Lásd Hiba 100. Hiba 104: T5 hőm. alacsony Lásd Hiba 100. Hiba 105: T6 hőm. alacsony Lásd Hiba 100. Hiba 106: TC tartalék hőérzékelő alcsony érték Lásd Hiba 100. Hiba 107: Mozgó szerszámfél hőmérséklete alacsony Hiba 108: Alló szerszámfél hőmérséklete alacsony Hiba 109: Olaj hőm. alacsony A hidraulika olaj hőmérséklete alacsonyabb a beállítottnál. a. Működtesse a gépet üresjáratban amíg az olaj eléri az üzemi hőfokot. b. Túl magas érték lett beállítva. Hiba 110: T1 hőm. magas A fűtőzóna aktuális hőmérséklete magasabb, mint a beállított hőmérséklet plussz a pozitív eltérés. Automata üzemmódban a befröccsöntés végrehajtható, viszont a plasztikálás és dekompresszió nem. Kézi üzemmódban viszont ezek a műveletek is működnek. a. Ellenőrizze a fűtőpalást vagy a relé bekötését. Van-e rövidzárlat a fűtőpalást burkolatával. Törött-e a palást kerámia belseje. b. Módosítsa a fűtőpalást pozitív hőeltérés értéket Menü 20 alatt. Forgalmazó:Extrémplast BT Oldal: 10 /13

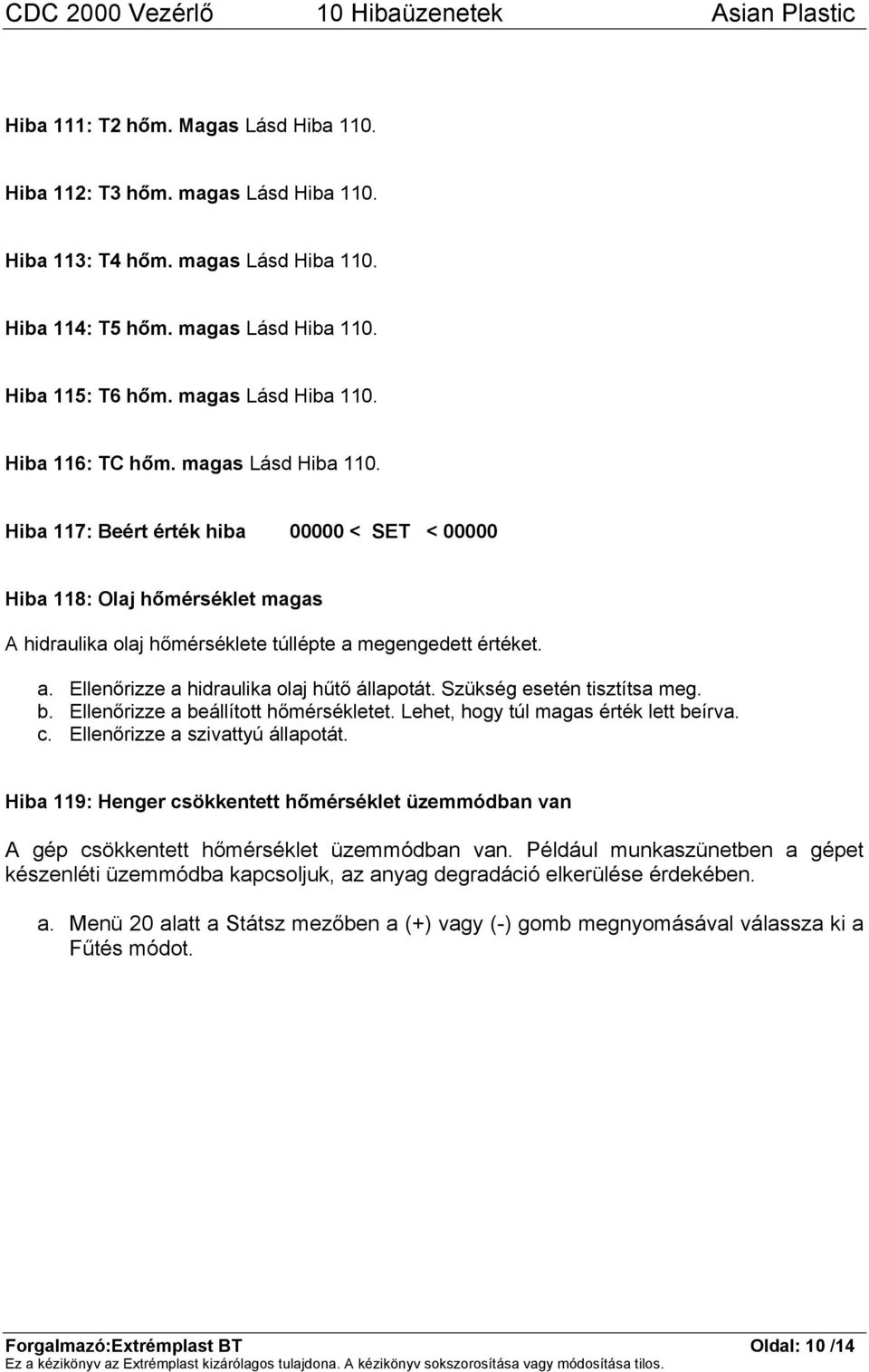

14 Hiba 111: T2 hőm. Magas Lásd Hiba 110. Hiba 112: T3 hőm. magas Lásd Hiba 110. Hiba 113: T4 hőm. magas Lásd Hiba 110. Hiba 114: T5 hőm. magas Lásd Hiba 110. Hiba 115: T6 hőm. magas Lásd Hiba 110. Hiba 116: TC hőm. magas Lásd Hiba 110. Hiba 117: Beért érték hiba < SET < Hiba 118: Olaj hőmérséklet magas A hidraulika olaj hőmérséklete túllépte a megengedett értéket. a. Ellenőrizze a hidraulika olaj hűtő állapotát. Szükség esetén tisztítsa meg. b. Ellenőrizze a beállított hőmérsékletet. Lehet, hogy túl magas érték lett beírva. c. Ellenőrizze a szivattyú állapotát. Hiba 119: Henger csökkentett hőmérséklet üzemmódban van A gép csökkentett hőmérséklet üzemmódban van. Például munkaszünetben a gépet készenléti üzemmódba kapcsoljuk, az anyag degradáció elkerülése érdekében. a. Menü 20 alatt a Státsz mezőben a (+) vagy (-) gomb megnyomásával válassza ki a Fűtés módot. Forgalmazó:Extrémplast BT Oldal: 10 /14
