2. Általános leírás ASIAN PLASTIC

Átírás

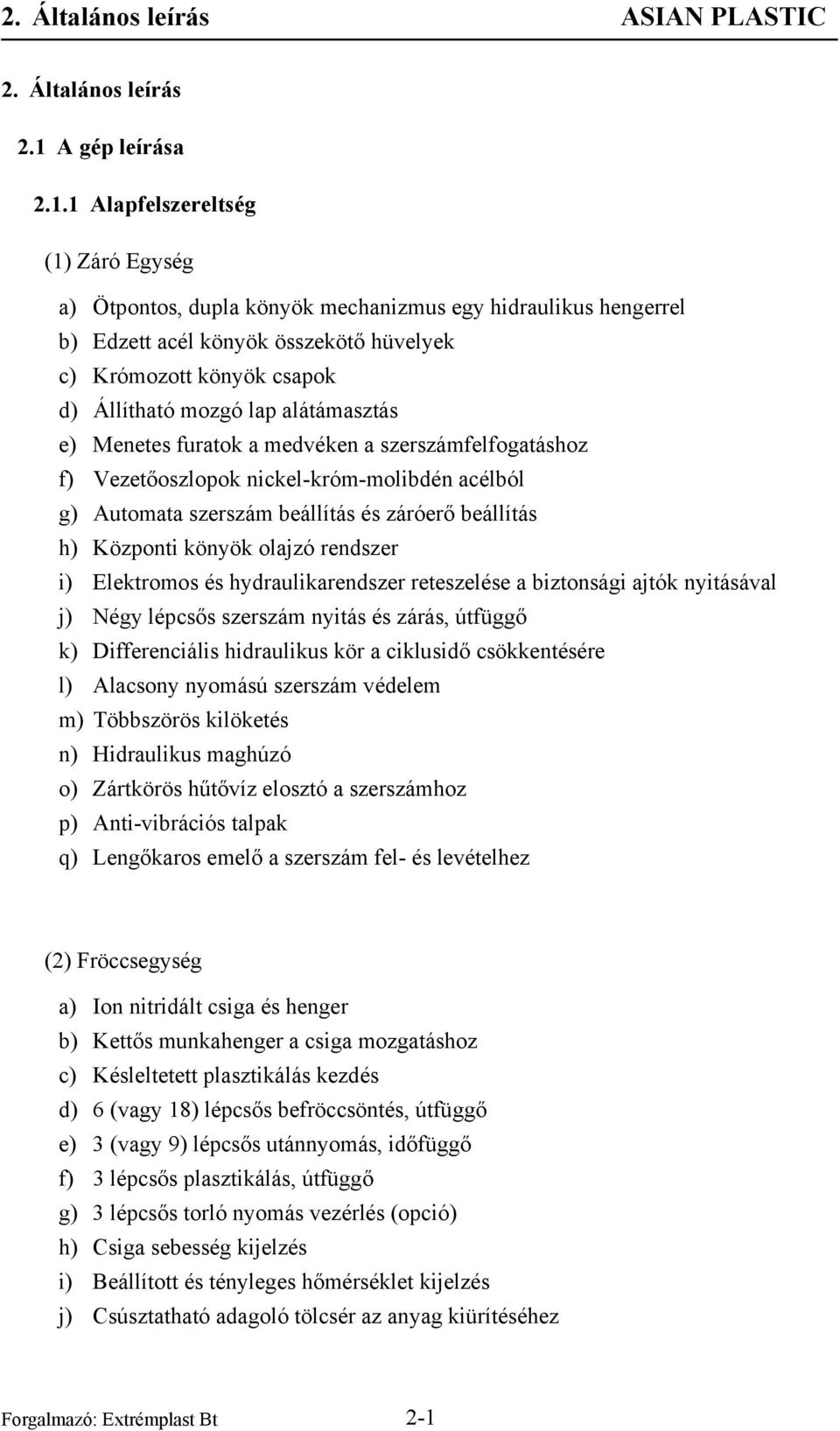

1 . Általános leírás.1 A gép leírása.1.1 Alapfelszereltség (1) Záró Egység a) Ötpontos, dupla könyök mechanizmus egy hidraulikus hengerrel b) Edzett acél könyök összekötő hüvelyek c) Krómozott könyök csapok d) Állítható mozgó lap alátámasztás e) Menetes furatok a medvéken a szerszámfelfogatáshoz f) Vezetőoszlopok nickel-króm-molibdén acélból g) Automata szerszám beállítás és záróerő beállítás h) Központi könyök olajzó rendszer i) Elektromos és hydraulikarendszer reteszelése a biztonsági ajtók nyitásával j) Négy lépcsős szerszám nyitás és zárás, útfüggő k) Differenciális hidraulikus kör a ciklusidő csökkentésére l) Alacsony nyomású szerszám védelem m) Többszörös kilöketés n) Hidraulikus maghúzó o) Zártkörös hűtővíz elosztó a szerszámhoz p) Anti-vibrációs talpak q) Lengőkaros emelő a szerszám fel- és levételhez () Fröccsegység a) Ion nitridált csiga és henger b) Kettős munkahenger a csiga mozgatáshoz c) Késleltetett plasztikálás kezdés d) 6 (vagy 18) lépcsős befröccsöntés, útfüggő e) 3 (vagy 9) lépcsős utánnyomás, időfüggő f) 3 lépcsős plasztikálás, útfüggő g) 3 lépcsős torló nyomás vezérlés (opció) h) Csiga sebesség kijelzés i) Beállított és tényleges hőmérséklet kijelzés j) Csúsztatható adagoló tölcsér az anyag kiürítéséhez Forgalmazó: Extrémplast Bt -1

2 k) Garat hűtés l) Ömledék dekompresszió plasztikálás előtt vagy után m) Direkt hajtású csiga hidromotorral n) Hideg indítás elleni védelem o) Hőérzékelő meghibásodás kijelzése (3) Hidraulika Egység a) Sebesség és nyomás proporcionális szelep b) Alacsony zajú szivattyú és motor c) Nagy teljesítmányű olaj hűtő d) Hidraulika olaj túlmelegedés riasztó e) Hidraulika olaj hőmérséklet figyelés (4) Vezérlő rendszer a) 10.4 színes LCD monitor b) RS-3- soros port c) Beépített színes grafikus interface d) A hengerhőmérséklet színes grafikonon való megjelenítése e) Fröccs térfogat és fröccs sebesség grafikus kijelzése f) Fröccs nyomás grafikus kijelzése g) Anyagpárna és plasztikálás grafikus kijelzése h) 6 lépcsős befröccsöntés i) 3 lépcsős utánnyomás j) Utánnyomás átkapcsolás idő, pozíció vagy nyomás szerint k) 3 lépcsős plasztikálási sebesség és nyomás vezérlés l) 3 lépcsős torlónyomás vezérlés m) 4 lépcsős szerszám nyitás és zárás vezérlés n) lépcsős kilölő sebesség és erő vezérlés o) lépcsős fröccsegység előre és egyszeres hátra mozgás sebesség beállítás p) Automata központi olajzó beállítás q) Automata szerszámmagasság beállítás és záróerő beállítás r) 0.1 mm pontosságú felfogólap, kilökő és fröccsegység mozgás mérés s) Heti időzítő a henger, szerszám és szárító fűtés indításhoz t) Dekompresszió plasztikálás előtt és után u) Fröccsegység dugulás vagy szivárgás észlelése Forgalmazó: Extrémplast Bt -

3 v) PID henger hőmérsékle érzékelő w) Henger előfűtés és stand by időzítő x) Magas-alacsony hőmérséklet figyelés y) Hőérzékelő hiba észlelés z) Automata henger kijáratás aa) SPC diagram az anyagpárna és V/P nyomásról bb) Hiba diagnosztika és hibaüzenet naplózás cc) Hiba esetén fényjelzés dd) Hibás termék kijelzése ee) Termelési adatok gyűjtése ff) 100 férőhelyes memória gg) Többnyelvű átváltás floppy segítségével (magyar nyelvű kijelző) hh) Automatikus kikapcsolás hiba esetén vagy termelés végeztével ii) Képernyővédő jj) Többszintű jelszavas védelem kk) Program működés közbeni vizsgálata ll) Mágneskapcsolók működés közbeni vizsgálata mm) Számlálók működés közbeni vizsgálata nn) Időzítők működés közbeni vizsgálata és I/O jelek figyelése oo) Beépített robot adapter Euromap szerint.1. Választható berendezések (1) Záró egység (a) Gyors szerszámfelfogató egység (pneumatikus) (b) Pneumatikus működésű védőajtó az operátor oldalon (c) Levegő fúvásos kilökés (d) Záróerő kijelzés (e) Hidraulikus kicsavaró eszköz (f) Szerszám nyitási úthossz vezérelve mechanikus ütközővel (g) További maghúzó (h) Hydraulic safety device for movable guard. (i) Rázó kilöketés (j) Kilöketés a szerszám nyitása közben (k) Szerszám felfogó furatok méretei EUROMAP, SPI, JIS szerint Forgalmazó: Extrémplast Bt -3

4 () Fröccsegység (a) Forgó tölcsér az alapanyag leeresztéséhez (b) Torló nyomás csillapítás (c) Gyors befröccsöntés akkumulátor segítségével (300 mm/sec) (d) Utánnyomás átkapcsoló funkció (e) Dűzni ajtó (f) Plasztikálás szerszámnyitás közben (g) Szigetelt palást fűtés (h) Automatikus extruder tisztító funkció (i) Kettősfém henger és csiga (j) Rugós vagy hidraulikus elzárható torpedó csúcs (dűzni) (3) Hidraulika egység (a) Nagy finomságú szűrő az üresjárati ágban (b) Dupla lapátos szivattyú (c) Olaj hűtés szabályzó szolenoid szelep (4) Vezérlő egység (a) További csatolók a kiszolgáló berendezésekhez (b) További memória kártya. (c) Rendszernyomás kijelzés (d) Robot csatoló (e).3 floppy lemez meghajtó (f) Vészleállító gomb a hátoldalon Forgalmazó: Extrémplast Bt -4

5 . Gép műszaki adatok Géptipus SM 50 Nemzetközi jelölés 137/50 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 130 Csiga fordulatszám 1/perc Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 50 Nyitási úthossz mm 0 Max távolság mm 540 Szerszám magasság (min~max) mm Oszlopok közötti távolság mm 310 * 310 Hidraulikus kilökő erő t. Hidraulikus kilökő útja mm 75 Teljesítmény adatok Szivattyú motor kw 7.5 ( 10Hp ) Fűtés teljesítmény kw 5. Max. Rendszer nyomás 140 Olaj tartály térfogat liter 150 Általános Száraz ciklus sec.1 Gép méretei (HxSzxM) m 3.6 * 1. * 1.9 Tömeg (olaj nélkül) kg 400 Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -5

6 Géptipus SM 90 Nemzetközi jelölés 1/90 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 130 Csiga fordulatszám 1/perc 0-00 Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 90 Nyitási úthossz mm 70 Max távolság mm 60 Szerszám magasság(min.-max.) mm Oszlopok közötti távolság mm 360 * 360 Hidraulikus kilökő erő t 3 Hidraulikus kilökő útja mm 75 Teljesítmény adatok Szivattyú motor kw 11 ( 15Hp ) Fűtés teljesítmény kw 7.8 Max. Rendszer nyomás 140 Olaj tartály térfogat liter 00 Általános Száraz ciklus sec. Gép méretei (HxSzxM) m 3.9 * 1. * 1.9 Tömeg (olaj nélkül) kg 300 Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -6

7 Géptipus SM 10 Nemzetközi jelölés 37/10 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 155 Csiga fordulatszám 1/perc Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 10 Nyitási úthossz mm 310 Max távolság mm 710 Szerszám magasság(min.-max.) mm Oszlopok közötti távolság mm 410 * 410 Hidraulikus kilökő erő t 3 Hidraulikus kilökő útja mm 100 Teljesítmény adatok Szivattyú motor kw 15 ( Hp ) Fűtés teljesítmény kw 9.3 Max. Rendszer nyomás 140 Olaj tartály térfogat liter 00 Általános Száraz ciklus sec.4 Gép méretei (HxSzxM) m 4.7 * 1.3 *.0 Tömeg (olaj nélkül) kg 3800 Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -7

8 Géptipus SM 150 Nemzetközi jelölés 449/150 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 170 Csiga fordulatszám 1/perc Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 150 Nyitási úthossz mm 350 Max távolság mm 800 Szerszám magasság(min.-max.) mm Oszlopok közötti távolság mm 45 * 45 Hidraulikus kilökő erő t 3 Hidraulikus kilökő útja mm 100 Teljesítmény adatok Szivattyú motor kw 18.5 ( 5Hp ) Fűtés teljesítmény kw 10 Max. Rendszer nyomás 175 Olaj tartály térfogat liter 00 Általános Száraz ciklus sec.4 Gép méretei (HxSzxM) m 4.8 * 1.3 *.0 Tömeg (olaj nélkül) kg 4300 Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -8

9 Géptipus SM 180 Nemzetközi jelölés 610/180 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 00 Csiga fordulatszám 1/perc Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 180 Nyitási úthossz mm 405 Max távolság mm 955 Szerszám magasság(min.-max.) mm Oszlopok közötti távolság mm 450 * 450 Hidraulikus kilökő erő t 5 Hidraulikus kilökő útja mm 100 Teljesítmény adatok Szivattyú motor kw ( 30Hp ) Fűtés teljesítmény kw 13.8 Max. Rendszer nyomás 140 Olaj tartály térfogat liter 400 Általános Száraz ciklus sec 3. Gép méretei (HxSzxM) m 5.5 * 1.4 *. Tömeg (olaj nélkül) kg 600 Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -9

10 Géptipus SM 10 Nemzetközi jelölés 801/10 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 10 Csiga fordulatszám 1/perc Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 10 Nyitási úthossz mm 450 Max távolság mm 1050 Szerszám magasság(min.-max.) mm Oszlopok közötti távolság mm 500 * 500 Hidraulikus kilökő erő t 5 Hidraulikus kilökő útja mm 100 Teljesítmény adatok Szivattyú motor kw 30 ( 40Hp ) Fűtés teljesítmény kw 14.1 Max. Rendszer nyomás 175 Olaj tartály térfogat liter 430 Általános Száraz ciklus sec 3.8 Gép méretei (HxSzxM) m 5.8 * 1.4 *. Tömeg (olaj nélkül) kg 6600 Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -10

11 Géptipus SM 50 Nemzetközi jelölés 1177/50 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 30 Csiga fordulatszám 1/perc Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 50 Nyitási úthossz mm 505 Max távolság mm 1145 Szerszám magasság(min.-max.) mm Oszlopok közötti távolság mm 560 * 560 Hidraulikus kilökő erő t 7 Hidraulikus kilökő útja mm 15 Teljesítmény adatok Szivattyú motor kw 30 ( 40Hp ) Fűtés teljesítmény kw 18.9 Max. Rendszer nyomás 140 Olaj tartály térfogat liter 500 Általános Száraz ciklus sec 4.5 Gép méretei (HxSzxM) m 6.4 * 1.6 *.3 Tömeg (olaj nélkül) kg 9500 Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -11

12 Géptipus SM 350 Nemzetközi jelölés 1698/350 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 60 Csiga fordulatszám 1/perc Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 350 Nyitási úthossz mm 660 Max távolság mm 1360 Szerszám magasság(min.-max.) mm Oszlopok közötti távolság mm 700 * 700 Hydraulic Ejector Fore t 8 Hidraulikus kilökő útja mm 150 Teljesítmény adatok Szivattyú motor kw 37 ( 50Hp ) Fűtés teljesítmény kw 3.3 Max. Rendszer nyomás 140 Olaj tartály térfogat liter 700 Általános Száraz ciklus sec 4.9 Gép méretei (HxSzxM) m 7.4 *.0 *. Tömeg (olaj nélkül) kg Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -1

13 Géptipus SM 450 Nemzetközi jelölés 490/450 Fröccsegység Csiga átmérő mm Fröccs súly (PS) g Fröccs súly (PS) oz Fröccs nyomás Fröccs teljesítmény cm 3 sec Csiga úthossz mm 305 Csiga fordulatszám 1/perc Plasztikálási teljesítmény(ps) gsec Záró Egység Záró Erő t 450 Nyitási úthossz mm 750 Max távolság mm 1550 Szerszám magasság(min.-max.) mm Oszlopok közötti távolság mm 780 * 750 Hidraulikus kilökő erő t 1 Hidraulikus kilökő útja mm 180 Teljesítmény adatok Szivattyú motor kw 45 ( 60Hp ) Fűtés teljesítmény kw 30. Max. Rendszer nyomás 175 Olaj tartály térfogat liter 800 Általános Száraz ciklus sec 5.9 Gép méretei (HxSzxM) m 8.8 *.0 *. Tömeg (olaj nélkül) kg Megjegyzés : 1. 1 oz = 8. g, 1 t = 9.8 kn, 1 = 0.98 bar.. A gyártó fenntartja a jogot a változtatásokra előzetes értesítés nélkül. Forgalmazó: Extrémplast Bt -13

14 .3 Fő szerkezeti egységek.4 A fröccsöntőgép fő egységei, lásd.1. ábra Fröccsegység Záró Egység Záró Egység Vázszerkezet (a) hidraulika motor (h) Álló lap (o) Könyök összekötő (s) Gép váz (b)fröccs munkahenger (i) Mozgó lap (p) Rövid könyök (t) Elektromos szekrény (c) Csúszó csapágy (j) Hátsó lap (q) Kereszt fej (u) Nyomásmérő óra (d) Henger (k) Vezető oszlop (r) Papucsok (e) Dűzni (l) Záró munkahenger Vezérlő egység (f) Aggregát henger (m) Kilökő munkahenger (v) Vezérlő panel (g) Tölcsér (n) Hosszú könyök (j) (i) (e) (k) (b) (a) (h) (l) (d) (c) (o) (p) (n) (m) (v) (g) (q) (s) (r) (u) (f) (t).1 Ábra - Fő egységek (SM 50-50) Forgalmazó: Extrémplast Bt -14

15 (j) (i) (k) (h) (e) (d) (a) (l) (p) (o) (n) (m) (v) (c) (g) (b) SM 350 (q) (s) (r) (u) (f) (t) (l) (j) (i) (k) (h) (e) (d) (a) (c) (p) (o) (n) (m) (v) (g) SM450 (b) (q) (s) (r) (u) (f) (t). Ábra - Fő egységek (SM350,450) Forgalmazó: Extrémplast Bt -15

16 .5 A gép veszélyes zónái (1) Záró egység () Kilökő mechanizmus (3) Szerszám tér (4) Dűzni (5) Extruder (6) Fröccsegység (7) Késztermék csúszda tér (1) (3) (4) (5) (6) () (7).3 Ábra - Veszélyes zónák Forgalmazó: Extrémplast Bt -16

17 .6 A gép biztonsági felszerelései (1) Mechanikus biztonsági retesz (ha a biztonsági ajtó nyitva van, a szerszám nem tud bezárni) () Elektromos rendszer reteszelő kapcsoló (3) Fix biztonsági burkolat (4) Biztonsági ajtó (5) Henger burkolat (6) Vészleállító nyomógomb (1) (3) (4) () (5) (6).4 Ábra - Biztonsági felszerelések Forgalmazó: Extrémplast Bt -17

18 .7 Figyelmeztető feliratok a gépen Sajátítsa el a gépen elhelyezett összes figyelmeztető tábla jelentését és helyét a balesetek elkerülése érdekében. FIGYELEM! NAGY SEBESSÉGGEL MOZGÓ ALKATRÉSZEK MOZGÓ ALKATRÉSZ ÉRINTÉSE KOMOLY SÉRÜLÉST EREDMÉNYEZ. A GÉP MÜKÖDÉSE KÖZBEN A BITONSÁGI BURKOLATON BELÜL NYÚLNI TILOS. KAPCSOLJA KI A FŐKAPCSOLÓT SZERSZÁM TISZTÍTÁSKOR ÉS GÉP BEÁLLÍTÁSKOR. VESZÉLY! NAGY FESZÜLTSÉG MAGAS HŐMÉRSÉKLET KAPCSOLJA KI A GÉPET HA MUNKÁT VÉGEZ A BURKOLATON, FŰTŐPALÁSTON, EXTRÚDEREN, ELEKTROMOS KAPCSOLÓSZEKRÉNYBEN. HAGYJA SZABADON A DŰZNI TERET A HENGER KIJÁRATÁSAKOR VESZÉLY! NE MŰKÖDTESSE A GÉPET AMIKOR A TÖLCSÉR LE VAN VÉVE VAGY DUGULÁS TISZTÍTÁSA KÖZBEN..5 Ábra - Figyelmeztető táblák Forgalmazó: Extrémplast Bt -18

19 .8 Anyag és hőmérséklet táblázat Anyag típus Feldolgozási Szerszám Szárítás Szárítá hőmérséklet hőmérséklet hőmérséklet si idő Név Rövidítés C C C Óra Acrylonitrile butadien styrene ABS 10~70 50~90 80~90 ~3 Cellulose acetate CA 180~30 50~80 70~80 ~3 Cellulose acetate butyrate CAB 180~30 50~80 70~80 ~3 Cellulose propionate CP 180~30 50~80 70~80 4~6 Általános purpose poly GPPS 160~80 10~ styrene High impact polystyrene HIPS 170~80 10~80 60~80 ~4 High density polystyrene HDPE 60~300 30~ Low density polystyrene LDPE 160~60 50~ Polyamide 6 PA6 40~60 70~10 75~80 4~6 Polyamide %GF PA6-GF 70~90 70~10 75~80 4~6 Polyamide 6.6 PA6.6 60~90 70~10 75~80 4~6 Polyamide %GF PA6.6-GF 80~310 70~10 75~80 4~6 Polyamide 11 PA11 10~50 40~80 75~80 4~5 Polyamide 1 PA1 10~50 40~80 75~80 4~5 Polybutylene teraphthalate PBT 40~60 60~80 10~140 3~4 Polybutylene teraphthalate + PBT-GF 50~70 60~80 10~140 3~ %GF Polycarbonate PC 80~30 80~ ~10 ~3 Polycarbonate %GF PC-GF 300~ ~10 110~10 ~3 Polyetheretherketone PEEK 350~390 10~ ~150 ~4 Polyetherimide PEI 340~45 65~175 10~150 ~4 Polyether ketone PEK 360~40 10~160 10~150 ~4 Polyether sulphone PES 360~ ~190 10~160 ~4 Polythylene teraphthalate PET(PETP) 60~ ~160 4~6 Polythylene teraphthalate + PET(PETP)-G 60~ ~160 4~6 0-30%GF F Polymethyl methacrylate PMMA 10~40 50~70 70~80 3~5 Polyoxymethylene POM 00~10 40~100 90~100 ~3 Polypropylene PP 50~70 50~75 40~90 ~3 Forgalmazó: Extrémplast Bt -19

20 Anyag típus Feldolgozási Anyag Szárítási Szárítá hőmérséklet hőmérséklet hőmérséklet si idő.. Név Rövidítés C C C Óra Polyprolene + 30%GF PP-GF 60~80 50~80 40~90 ~3 Polyphenylenoxide PPO 50~300 80~100 90~10 ~3 Polyphenylenoxide + 30%GF PPO-GF 80~300 80~100 90~10 ~3 Polyphenylene sulphide PPS 30~ ~ ~150 ~4 Polysulphone PSU 330~ ~ ~130 ~4 Polyurethane PU(PUR) 195~30 0~40 80~90 ~3 Hard polyvinyl chloride HPVC 180~10 30~50 40~70 ~3 Soft polyvinyl chloride SPVC 170~00 15~ Styrene acryloinitrile SAN(AS) 180~70 50~80 70~85 ~4 Forgalmazó: Extrémplast Bt -0
