1 Screen-testline 7000 (STL 7000) A vizsgasor új lehetőség a járműfelvételben és diagnosztikában. A Screen-TestLine 7000 szgk vizsgasor A legmodernebb járművizsgáló PC alapú gép, 20"-os színes képernyővel, merevlemezegységgel és 3,5"-os lemezegységgel. A fékek, a kerékösszetartás, a kerékfelfüggesztés, a lengéscsillapító és a rugózás vagy összetartás-differencia mérési és beállítási értékei a képernyőn jól áttekinthetők. Választható kijelzési módok: grafikon vagy oszlopdiagramm. A vizsgasor minden egységével, így a kerékösszetartás mérő zsámolyával és a futóműmérővel (2 to. kerékterhelésig), valamint görgős fékpaddal (4 to. tengelynyomásig) a haladási irányban csak 1,9 m hosszú. Az automatikus üzem mellett lehetőség van a távirányítóval vagy nyomógombokkal minden egység külön-külön használatára is. 1.oldal

A fékek, a kerékösszetartás, a kerékfelfüggesztés, a lengéscsillapító és a rugózás vagy összetartás-differencia mérési és beállítási értékei a képernyőn jól áttekinthetők.

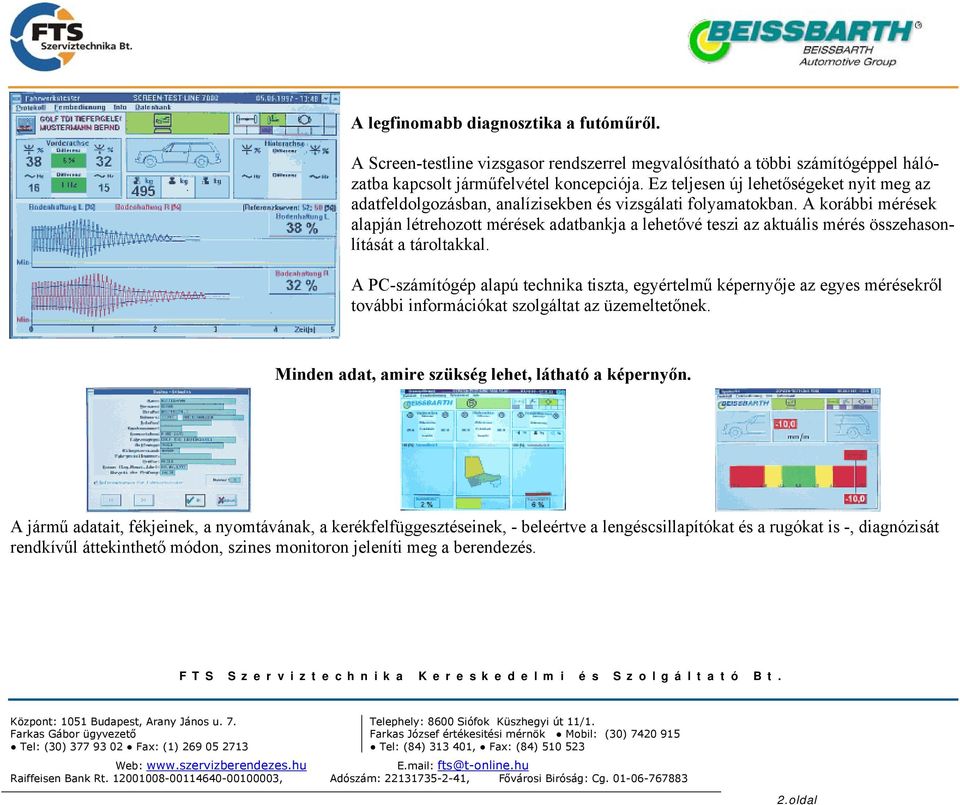

2 A legfinomabb diagnosztika a futóműről. A Screen-testline vizsgasor rendszerrel megvalósítható a többi számítógéppel hálózatba kapcsolt járműfelvétel koncepciója. Ez teljesen új lehetőségeket nyit meg az adatfeldolgozásban, analízisekben és vizsgálati folyamatokban. A korábbi mérések alapján létrehozott mérések adatbankja a lehetővé teszi az aktuális mérés összehasonlítását a tároltakkal. A PC-számítógép alapú technika tiszta, egyértelmű képernyője az egyes mérésekről további információkat szolgáltat az üzemeltetőnek. Minden adat, amire szükség lehet, látható a képernyőn. A jármű adatait, fékjeinek, a nyomtávának, a kerékfelfüggesztéseinek, - beleértve a lengéscsillapítókat és a rugókat is -, diagnózisát rendkívűl áttekinthető módon, szines monitoron jeleníti meg a berendezés. 2.oldal

A korábbi mérések alapján létrehozott mérések adatbankja a lehetővé teszi az aktuális mérés összehasonlítását a tároltakkal.

3 Az értékek megjeleníthetők oszlopdiagrammal vagy grafikon formájában is. 3.oldal

4 Az EUSAMA mérési elv alapján minden kerékre vonatkozóan grafikus görbékkel jeleníti meg a futómű állapotát. A görbékből azonnal következtetni lehet az esetleges hibákra. Alig 5 percen belül kész a kinyomtatott mérési jegyzőkönyv anélkül, hogy további gombokat kellene nyomogatni. A Superautomata-üzem gondoskodik az egyedülálló méréslefolyásról, aminek során a gép megméri a nyomtáveltérést, a felfüggesztéseket és a fékeket. A startot követően a számítógép a jármű áthaladásának megfelelően vezérli az egyes gépegységeket, amelyek automatikusan végrehajtják a méréseket, és tárolja az adatokat, sőt a mérés legvégén, a görgősorból való kihajtáshoz is ad segítséget. Az egész folyamat a jegyzőkönyv kinyomtatásával együtt mindöszsze 5 percig tart. Mindez anélkül, hogy közben bármilyen gombot meg kellene nyomni! 4.oldal

A Superautomata-üzem gondoskodik az egyedülálló méréslefolyásról, aminek során a gép megméri a nyomtáveltérést, a felfüggesztéseket és a fékeket.

5 A "microbrake" fékpad és "screen-testline" vizsgasor műszaki adatai: Microbrake 6000 Screen-Testline 7000 Fékerő méréstartomány: N A rendszer PC-bázisra épül, CD-ROM-meghajtóval, max. áthaladó tengelyterhelés: 4000 kg 3,5 -Disk-meghajtóval, DIN A4-es nyomtatóval, max. mérhető tengelyterhelés: 2500 kg billentyűzettel és egérrel. Kétféle szekrénnyel szállítható. A kijelzés 17 -os színes monitorral történik. Vizsgálati sebesség: 5 km/h (640 x 480 képpont 256 színnel) Motorok: 2 db 3,7 kw (3 fázisú) Méretek: (H xsz x M) 740 x 600 x 1510 mm Feszültség: 3 x 230/400 V, 50 Hz Tömeg: 100 kg Biztosíték: 3 x 25 A lomha Lakkozás: kék (RAL 5015), szürke (RAL 7016) Görgőméretek: átmérő 205 x 700 mm hosszú Keréktáv: min./max. 800 / 2200 mm Görgő súrlódási tényező: 0,7 szárazon és vízesen A görgőkészlet tömege: 450 kg A kijelző lakkozása: kék (RAL 5015), szürke (RAL 7016) A vizsgasor elemeinek befoglaló méretei, tömege: H x Sz x M mm/ kg Görgős egység (microbrake): 660 x 2370 x 280 mm/ 450kg Lengéscsillapító mérő egység: 480 x 2370 x 280 mm/ 450kg (Motorteljesítmény: 2 db 2,5 kw, 3 x 230/400 V, 50 Hz) Gyors nyomtávellenörző: 750 x 440 x 46 mm/ 38kg 5.oldal

A kijelzés 17 -os színes monitorral történik.
