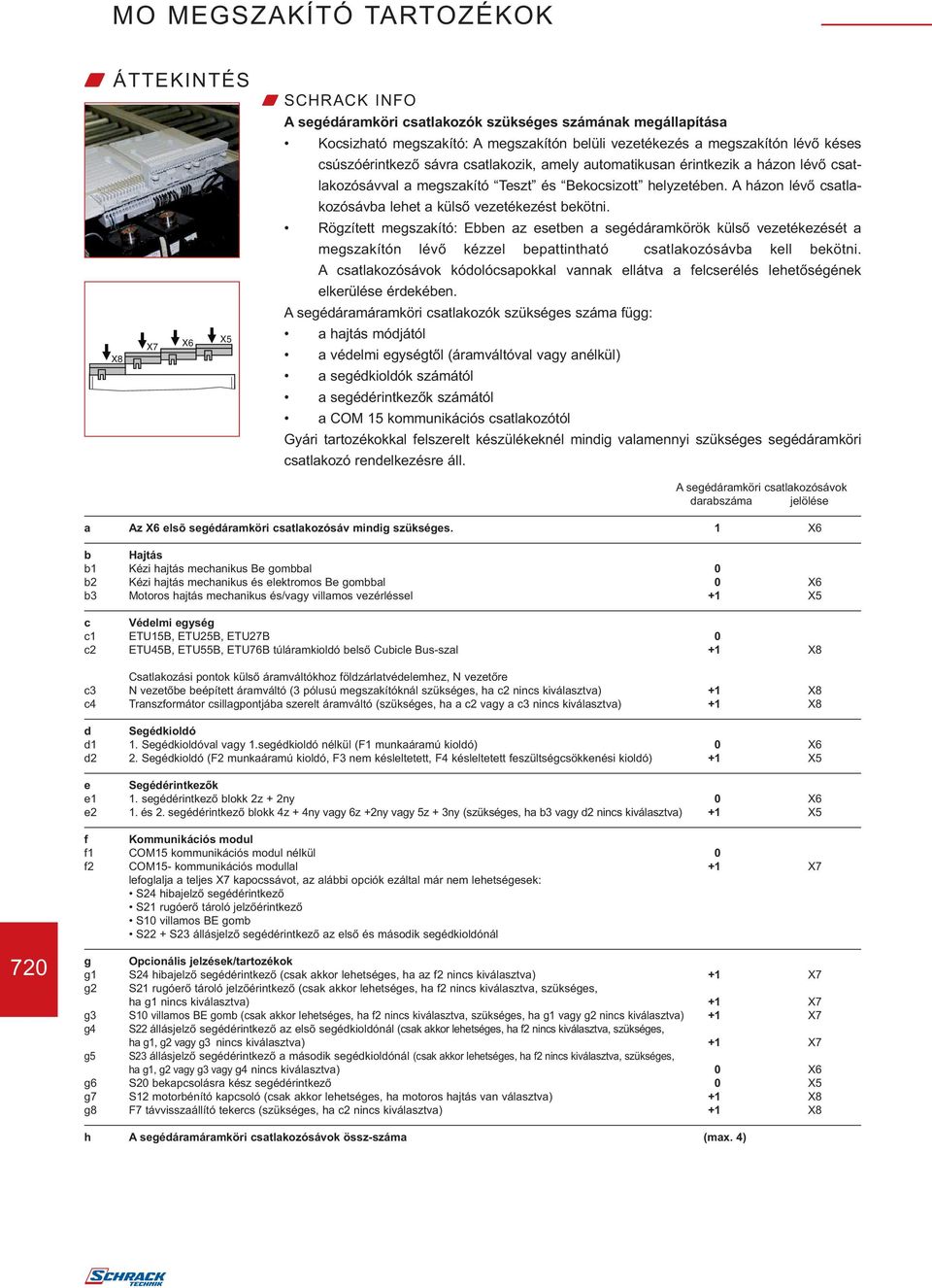

1 W ÁTTEKINTÉS A segédáramköri csatlakozók szükséges számának megállapítása Kocsizható megszakító: A megszakítón belüli vezetékezés a megszakítón lévő késes csúszóérintkező sávra csatlakozik, amely automatikusan érintkezik a házon lévő csatlakozósávval a megszakító Teszt és Bekocsizott helyzetében. A házon lévő csatlakozósávba lehet a külső vezetékezést bekötni. Rögzített megszakító: Ebben az esetben a segédáramkörök külső vezetékezését a megszakítón lévő kézzel bepattintható csatlakozósávba kell bekötni. A csatlakozósávok kódolócsapokkal vannak ellátva a felcserélés lehetőségének elkerülése érdekében. A segédáramáramköri csatlakozók szükséges száma függ: a hajtás módjától a védelmi egységtől (áramváltóval vagy anélkül) a segédkioldók számától a segédérintkezők számától a COM 15 kommunikációs csatlakozótól Gyári tartozékokkal felszerelt készülékeknél mindig valamennyi szükséges segédáramköri csatlakozó rendelkezésre áll. A segédáramköri csatlakozósávok darabszáma jelölése a Az X6 elsõ segédáramköri csatlakozósáv mindig szükséges. 1 X6 b Hajtás b1 Kézi hajtás mechanikus Be gombbal 0 b2 Kézi hajtás mechanikus és elektromos Be gombbal 0 X6 b3 Motoros hajtás mechanikus és/vagy villamos vezérléssel +1 X5 c Védelmi egység c1 ETU15B, ETU25B, ETU27B 0 c2 ETU45B, ETU55B, ETU76B túláramkioldó belső Cubicle Bus-szal +1 X8 Csatlakozási pontok külső áramváltókhoz földzárlatvédelemhez, N vezetőre c3 N vezetőbe beépített áramváltó (3 pólusú megszakítóknál szükséges, ha c2 nincs kiválasztva) +1 X8 c4 Transzformátor csillagpontjába szerelt áramváltó (szükséges, ha a c2 vagy a c3 nincs kiválasztva) +1 X8 d Segédkioldó d1 1. Segédkioldóval vagy 1.segédkioldó nélkül (F1 munkaáramú kioldó) 0 X6 d2 2. Segédkioldó (F2 munkaáramú kioldó, F3 nem késleltetett, F4 késleltetett feszültségcsökkenési kioldó) +1 X5 e Segédérintkezők e1 1. segédérintkező blokk 2z + 2ny 0 X6 e2 1. és 2. segédérintkező blokk 4z + 4ny vagy 6z +2ny vagy 5z + 3ny (szükséges, ha b3 vagy d2 nincs kiválasztva) +1 X5 f Kommunikációs modul f1 COM15 kommunikációs modul nélkül 0 f2 COM15- kommunikációs modullal +1 X7 lefoglalja a teljes X7 kapocssávot, az alábbi opciók ezáltal már nem lehetségesek: S24 hibajelző segédérintkező S21 rugóerő tároló jelzőérintkező S10 villamos BE gomb S22 + S23 állásjelző segédérintkező az első és második segédkioldónál 720 g Opcionális jelzések/tartozékok g1 S24 hibajelző segédérintkező (csak akkor lehetséges, ha az f2 nincs kiválasztva) +1 X7 g2 S21 rugóerő tároló jelzőérintkező (csak akkor lehetséges, ha f2 nincs kiválasztva, szükséges, ha g1 nincs kiválasztva) +1 X7 g3 S10 villamos BE gomb (csak akkor lehetséges, ha f2 nincs kiválasztva, szükséges, ha g1 vagy g2 nincs kiválasztva) +1 X7 g4 S22 állásjelző segédérintkező az elsõ segédkioldónál (csak akkor lehetséges, ha f2 nincs kiválasztva, szükséges, ha g1, g2 vagy g3 nincs kiválasztva) +1 X7 g5 S23 állásjelző segédérintkező a második segédkioldónál (csak akkor lehetséges, ha f2 nincs kiválasztva, szükséges, ha g1, g2 vagy g3 vagy g4 nincs kiválasztva) 0 X6 g6 S20 bekapcsolásra kész segédérintkező 0 X5 g7 S12 motorbénító kapcsoló (csak akkor lehetséges, ha motoros hajtás van választva) +1 X8 g8 F7 távvisszaállító tekercs (szükséges, ha c2 nincs kiválasztva) +1 X8 h A segédáramáramköri csatlakozósávok össz-száma (max. 4)

2 W ETU15B VÉDELMI EGYSÉG Opció: túlterhelési kioldás után a megnyomása biztonsági zárral megakadályozható Egyszerű épület- és berendezésvédelem késleltetés nélkül, 3200A-ig. LED jelzések Indicator: overload alarm védelem beállítása i kioldó hiba jelzés Azonnali zárlati kioldás beállítása Beállítható túlterhelésvédelem I 2 t karakterisztikal és fixen beállított késleltetési idő (t R = 10s, 6 x IR-nél) mellett Azonnali zárlati kioldás beállítási tartománya: 2-8 x In jelző ETU15B VÉDELMI EGYSÉG Funkciók: túlterhelés-, azonnali zárlatvédelem (LI) ETU15B MO

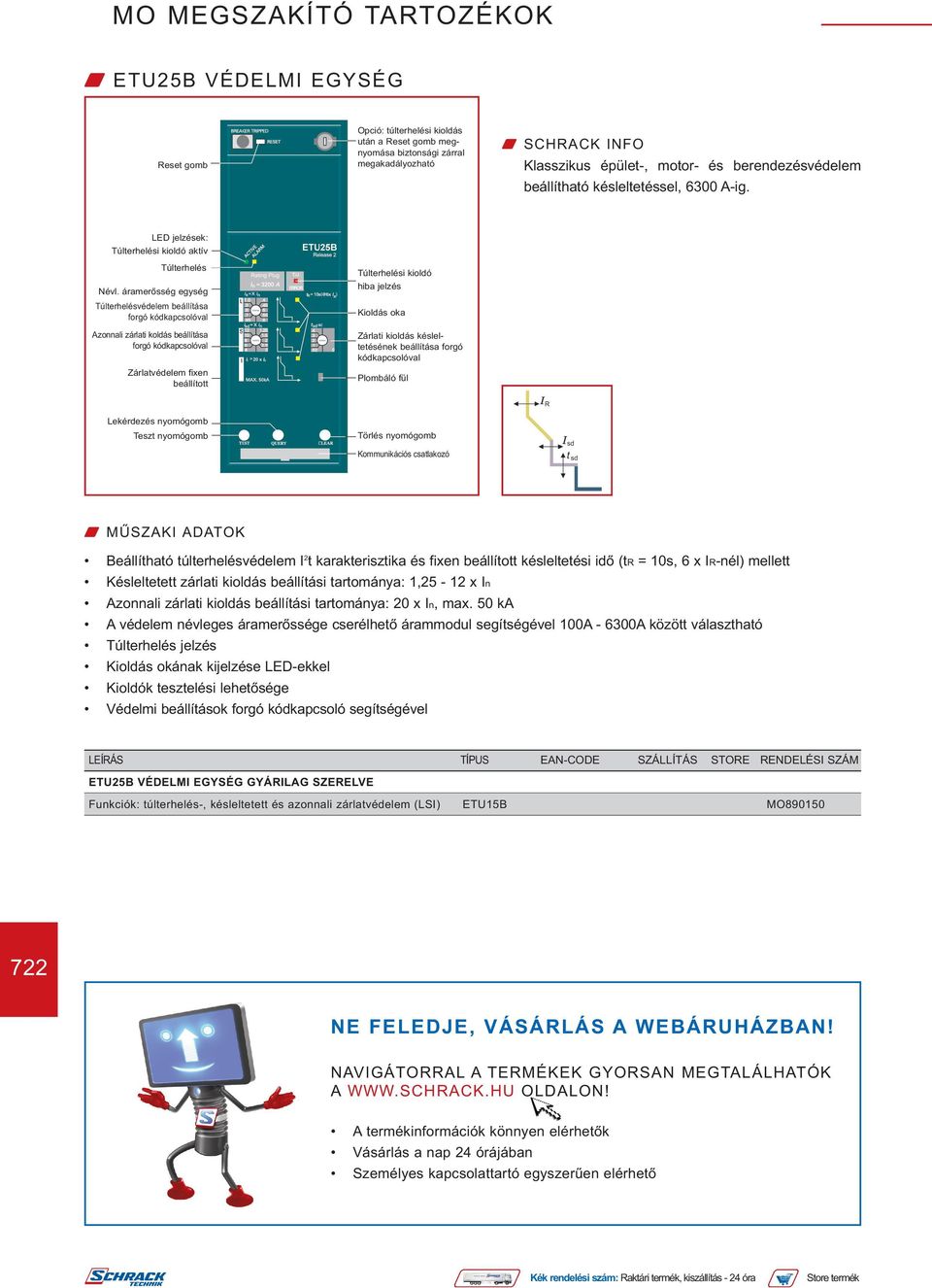

3 W ETU25B VÉDELMI EGYSÉG Opció: túlterhelési kioldás után a megnyomása biztonsági zárral megakadályozható Klasszikus épület-, motor- és berendezésvédelem beállítható késleltetéssel, 6300 A-ig. LED jelzések: védelem beállítása Azonnali zárlati koldás beállítása Zárlatvédelem fixen beállított i kioldó hiba jelzés Zárlati kioldás késleltetésének beállítása forgó kódkapcsolóval jelzés ETU25B VÉDELMI EGYSÉG GYÁRILAG SZERELVE Funkciók: túlterhelés-, késleltetett és azonnali zárlatvédelem (LSI) ETU15B MO NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! NAVIGÁTORRAL A TERMÉKEK GYORSAN MEGTALÁLHATÓK A OLDALON! A termékinformációk könnyen elérhetők Vásárlás a nap 24 órájában Személyes kapcsolattartó egyszerűen elérhető

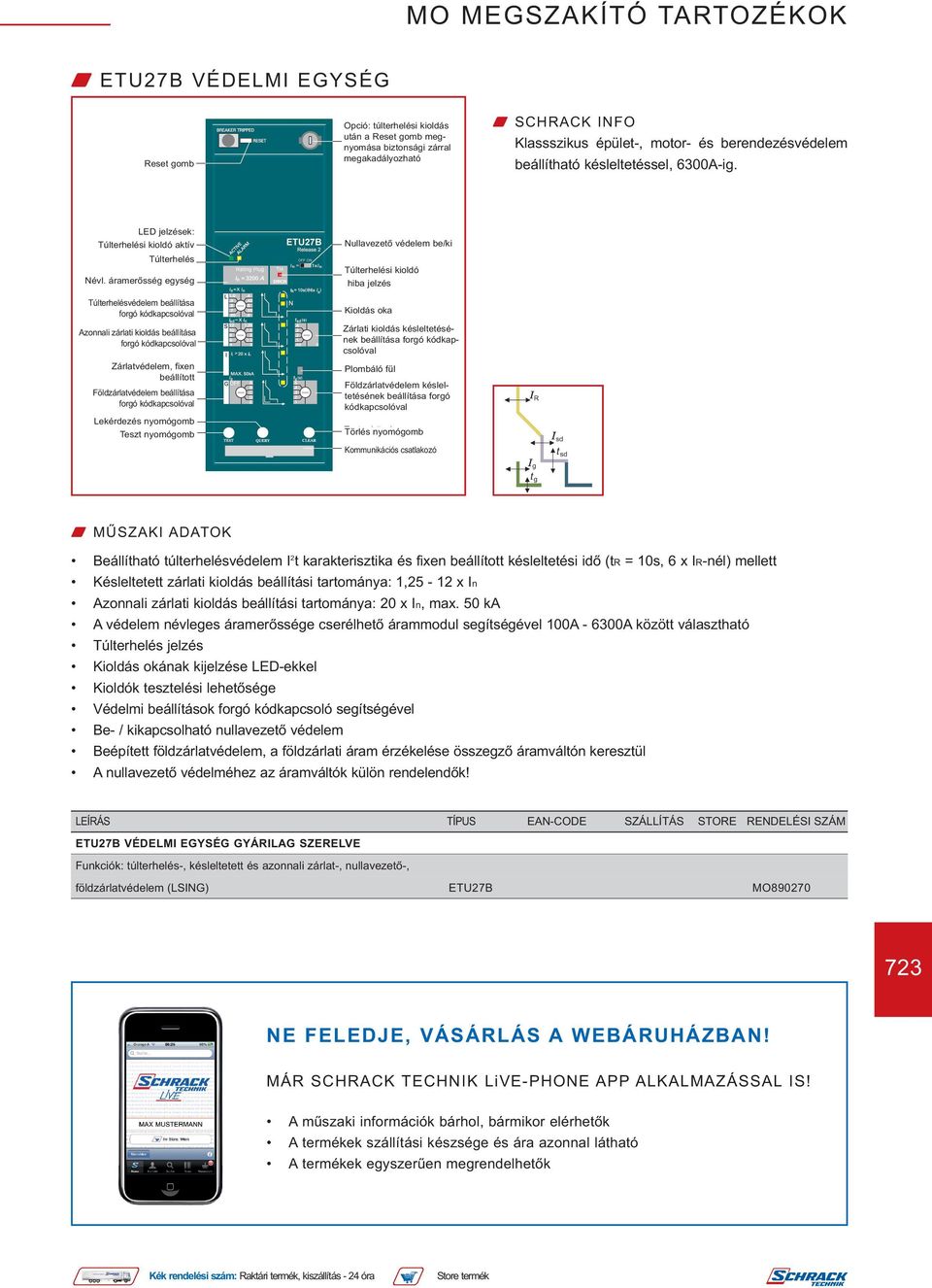

4 W ETU27B VÉDELMI EGYSÉG Opció: túlterhelési kioldás után a megnyomása biztonsági zárral megakadályozható Klassszikus épület-, motor- és berendezésvédelem beállítható késleltetéssel, 6300A-ig. LED jelzések: védelem beállítása Azonnali zárlati kioldás beállítása Zárlatvédelem, fixen beállított Földzárlatvédelem beállítása Nullavezető védelem be/ki i kioldó hiba jelzés Zárlati kioldás késleltetésének beállítása Földzárlatvédelem késleltetésének beállítása forgó kódkapcsolóval jelzés Be- / kikapcsolható nullavezető védelem Beépített földzárlatvédelem, a földzárlati áram érzékelése összegző áramváltón keresztül A nullavezető védelméhez az áramváltók külön rendelendők! ETU27B VÉDELMI EGYSÉG GYÁRILAG SZERELVE Funkciók: túlterhelés-, késleltetett és azonnali zárlat-, nullavezető-, földzárlatvédelem (LSING) ETU27B MO NE FELEDJE, VÁSÁRLÁS A WEBÁRUHÁZBAN! MÁR SCHRACK TECHNIK LiVE-PHONE APP ALKALMAZÁSSAL IS! A műszaki információk bárhol, bármikor elérhetők A termékek szállítási készsége és ára azonnal látható A termékek egyszerűen megrendelhetők

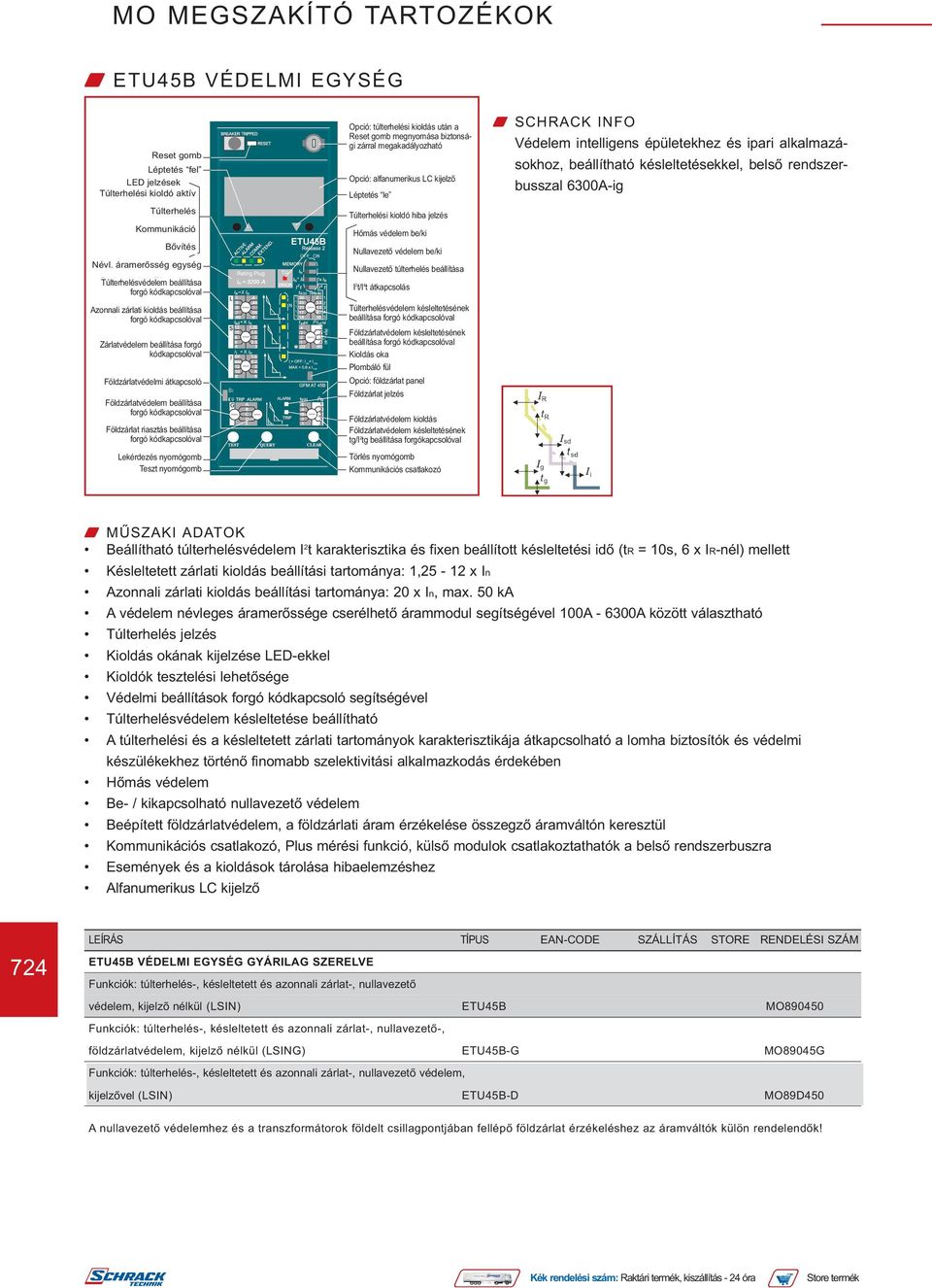

5 W ETU45B VÉDELMI EGYSÉG Léptetés fel LED jelzések Kommunikáció Bővítés védelem beállítása Azonnali zárlati kioldás beállítása Zárlatvédelem beállítása forgó kódkapcsolóval Földzárlatvédelmi átkapcsoló Földzárlatvédelem beállítása Földzárlat riasztás beállítása Opció: túlterhelési kioldás után a megnyomása biztonsági zárral megakadályozható Opció: alfanumerikus LC kijelző Léptetés le i kioldó hiba jelzés Hőmás védelem be/ki Nullavezető védelem be/ki Nullavezető túlterhelés beállítása I 2 t/i 4 t átkapcsolás védelem késleltetésének beállítása Földzárlatvédelem késleltetésének beállítása Opció: földzárlat panel Földzárlat jelzés Földzárlatvédelem kioldás Földzárlatvédelem késleltetésének tg/i 2 tg beállítása forgókapcsolóval Védelem intelligens épületekhez és ipari alkalmazásokhoz, beállítható késleltetésekkel, belső rendszerbusszal 6300A-ig jelzés védelem késleltetése beállítható A túlterhelési és a késleltetett zárlati tartományok karakterisztikája átkapcsolható a lomha biztosítók és védelmi készülékekhez történő finomabb szelektivitási alkalmazkodás érdekében Hőmás védelem Be- / kikapcsolható nullavezető védelem Beépített földzárlatvédelem, a földzárlati áram érzékelése összegző áramváltón keresztül, Plus mérési funkció, külső modulok csatlakoztathatók a belső rendszerbuszra Események és a kioldások tárolása hibaelemzéshez Alfanumerikus LC kijelző 724 ETU45B VÉDELMI EGYSÉG GYÁRILAG SZERELVE Funkciók: túlterhelés-, késleltetett és azonnali zárlat-, nullavezető védelem, kijelzõ nélkül (LSIN) ETU45B MO Funkciók: túlterhelés-, késleltetett és azonnali zárlat-, nullavezető-, földzárlatvédelem, kijelző nélkül (LSING) ETU45B-G MO89045G Funkciók: túlterhelés-, késleltetett és azonnali zárlat-, nullavezető védelem, kijelzővel (LSIN) ETU45B-D MO89D450 A nullavezető védelemhez és a transzformátorok földelt csillagpontjában fellépő földzárlat érzékeléshez az áramváltók külön rendelendők!

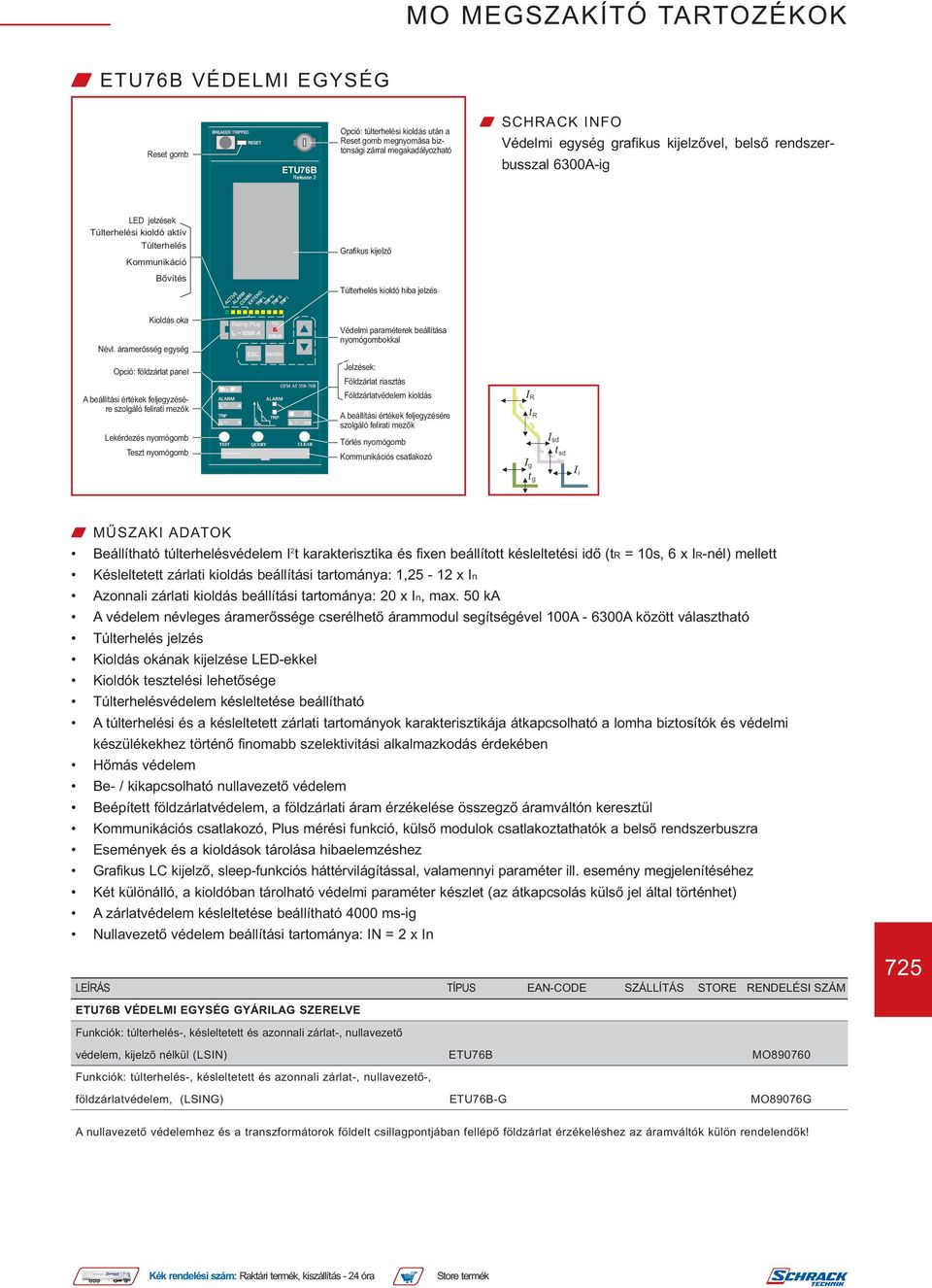

6 W ETU76B VÉDELMI EGYSÉG Opció: túlterhelési kioldás után a megnyomása biztonsági zárral megakadályozható Védelmi egység grafikus kijelzővel, belső rendszerbusszal 6300A-ig LED jelzések Kommunikáció Bővítés Grafikus kijelző kioldó hiba jelzés Opció: földzárlat panel A beállítási értékek feljegyzésére szolgáló felirati mezők Védelmi paraméterek beállítása nyomógombokkal Jelzések: Földzárlat riasztás Földzárlatvédelem kioldás A beállítási értékek feljegyzésére szolgáló felirati mezők jelzés védelem késleltetése beállítható A túlterhelési és a késleltetett zárlati tartományok karakterisztikája átkapcsolható a lomha biztosítók és védelmi készülékekhez történő finomabb szelektivitási alkalmazkodás érdekében Hőmás védelem Be- / kikapcsolható nullavezető védelem Beépített földzárlatvédelem, a földzárlati áram érzékelése összegző áramváltón keresztül, Plus mérési funkció, külső modulok csatlakoztathatók a belső rendszerbuszra Események és a kioldások tárolása hibaelemzéshez Grafikus LC kijelző, sleep-funkciós háttérvilágítással, valamennyi paraméter ill. esemény megjelenítéséhez Két különálló, a kioldóban tárolható védelmi paraméter készlet (az átkapcsolás külső jel által történhet) A zárlatvédelem késleltetése beállítható 4000 ms-ig Nullavezető védelem beállítási tartománya: IN = 2 x In ETU76B VÉDELMI EGYSÉG GYÁRILAG SZERELVE Funkciók: túlterhelés-, késleltetett és azonnali zárlat-, nullavezető védelem, kijelzõ nélkül (LSIN) ETU76B MO Funkciók: túlterhelés-, késleltetett és azonnali zárlat-, nullavezető-, földzárlatvédelem, (LSING) ETU76B-G MO89076G 725 A nullavezető védelemhez és a transzformátorok földelt csillagpontjában fellépő földzárlat érzékeléshez az áramváltók külön rendelendők!
