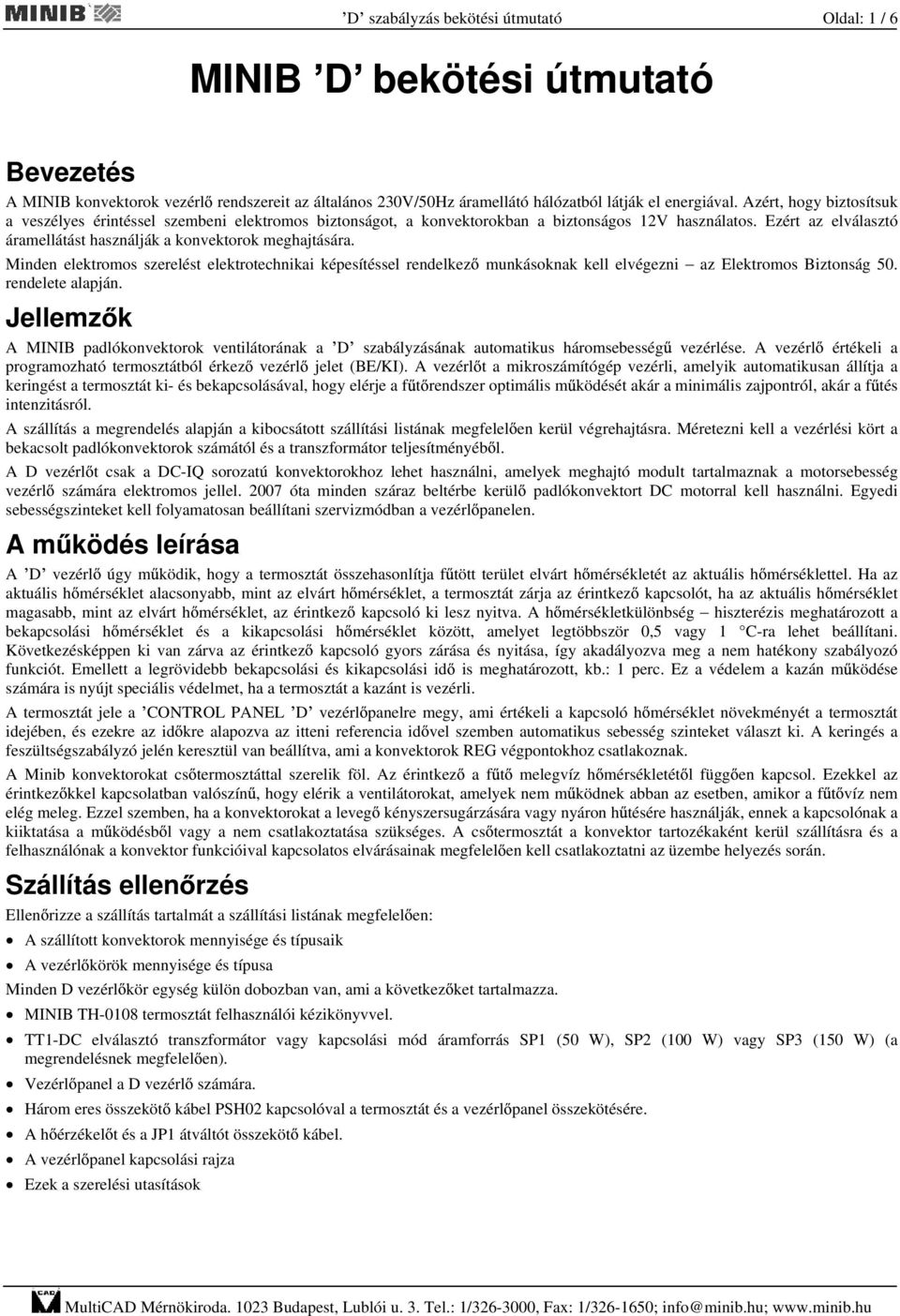

1 D szabályzás bekötési útmutató Oldal: 1 / 6 MINIB D bekötési útmutató Bevezetés A MINIB konvektorok vezérl rendszereit az általános 230V/50Hz áramellátó hálózatból látják el energiával. Azért, hogy biztosítsuk a veszélyes érintéssel szembeni elektromos biztonságot, a konvektorokban a biztonságos 12V használatos. Ezért az elválasztó áramellátást használják a konvektorok meghajtására. Minden elektromos szerelést elektrotechnikai képesítéssel rendelkez munkásoknak kell elvégezni az Elektromos Biztonság 50. rendelete alapján. Jellemz k A MINIB padlókonvektorok ventilátorának a D szabályzásának automatikus háromsebesség vezérlése. A vezérl értékeli a programozható termosztátból érkez vezérl jelet (BE/KI). A vezérl t a mikroszámítógép vezérli, amelyik automatikusan állítja a keringést a termosztát ki- és bekapcsolásával, hogy elérje a f t rendszer optimális m ködését akár a minimális zajpontról, akár a f tés intenzitásról. A szállítás a megrendelés alapján a kibocsátott szállítási listának megfelel en kerül végrehajtásra. Méretezni kell a vezérlési kört a bekacsolt padlókonvektorok számától és a transzformátor teljesítményéb l. A D vezérl t csak a DC-IQ sorozatú konvektorokhoz lehet használni, amelyek meghajtó modult tartalmaznak a motorsebesség vezérl számára elektromos jellel óta minden száraz beltérbe kerül padlókonvektort DC motorral kell használni. Egyedi sebességszinteket kell folyamatosan beállítani szervizmódban a vezérl panelen. A m ködés leírása A D vezérl úgy m ködik, hogy a termosztát összehasonlítja f tött terület elvárt h mérsékletét az aktuális h mérséklettel. Ha az aktuális h mérséklet alacsonyabb, mint az elvárt h mérséklet, a termosztát zárja az érintkez kapcsolót, ha az aktuális h mérséklet magasabb, mint az elvárt h mérséklet, az érintkez kapcsoló ki lesz nyitva. A h mérsékletkülönbség hiszterézis meghatározott a bekapcsolási h mérséklet és a kikapcsolási h mérséklet között, amelyet legtöbbször 0,5 vagy 1 C-ra lehet beállítani. Következésképpen ki van zárva az érintkez kapcsoló gyors zárása és nyitása, így akadályozva meg a nem hatékony szabályozó funkciót. Emellett a legrövidebb bekapcsolási és kikapcsolási id is meghatározott, kb.: 1 perc. Ez a védelem a kazán m ködése számára is nyújt speciális védelmet, ha a termosztát a kazánt is vezérli. A termosztát jele a CONTROL PANEL D vezérl panelre megy, ami értékeli a kapcsoló h mérséklet növekményét a termosztát idejében, és ezekre az id kre alapozva az itteni referencia id vel szemben automatikus sebesség szinteket választ ki. A keringés a feszültségszabályzó jelén keresztül van beállítva, ami a konvektorok REG végpontokhoz csatlakoznak. A Minib konvektorokat cs termosztáttal szerelik föl. Az érintkez a f t melegvíz h mérsékletét l függ en kapcsol. Ezekkel az érintkez kkel kapcsolatban valószín, hogy elérik a ventilátorokat, amelyek nem m ködnek abban az esetben, amikor a f t víz nem elég meleg. Ezzel szemben, ha a konvektorokat a leveg kényszersugárzására vagy nyáron h tésére használják, ennek a kapcsolónak a kiiktatása a m ködésb l vagy a nem csatlakoztatása szükséges. A cs termosztát a konvektor tartozékaként kerül szállításra és a felhasználónak a konvektor funkcióival kapcsolatos elvárásainak megfelel en kell csatlakoztatni az üzembe helyezés során. Szállítás ellen rzés Ellen rizze a szállítás tartalmát a szállítási listának megfelel en: A szállított konvektorok mennyisége és típusaik A vezérl körök mennyisége és típusa Minden D vezérl kör egység külön dobozban van, ami a következ ket tartalmazza. MINIB TH-0108 termosztát felhasználói kézikönyvvel. TT1-DC elválasztó transzformátor vagy kapcsolási mód áramforrás SP1 (50 W), SP2 (100 W) vagy SP3 (150 W) (a megrendelésnek megfelel en). Vezérl panel a D vezérl számára. Három eres összeköt kábel PSH02 kapcsolóval a termosztát és a vezérl panel összekötésére. A h érzékel t és a átváltót összeköt kábel. A vezérl panel kapcsolási rajza Ezek a szerelési utasítások

2 D bekötési rajz D szabályzás bekötési útmutató Oldal: 2 / 6 MINIB TT1-DC L N CYKY (fekete, 2x1,5 barna) ( erná, hn dá) L1 L2 L1 L2 CYKY 3x1,5 3x1.5 (fekete, ( erná, kék, modrá, sárga/zöld) l./zel.) A forgási sebesség a Com - Propojkou jsou v dy spojeny Lo Mi és Hi végpontok svorky közötti Com összekötéssel a Mi nebo állítható be, Hi. FIXEN. (Nap tí A 10 "Com - 12V - Mi" AC). kötés Rychlost használata otájavasolt. ení je ízena A forgási ovládacím sebesség a panelem REG.D panelen keresztül változik.. CYKY 2x1.5 T PE 0V Lo Mi Com 24V Hi A Kontakty TH-0108 termostatu termosztát lze pou a ítkazán m ködését pro ízení is dal ích tudja prvk vezérelni. (bekötését topného systému. ld. a termosztáthoz P ípadn lze adott leírásban) relé odpojit Kazán p eru ením vezérlésnél drátové a propojky. cs termosztátokat nem szükséges bekötni. MINIB TH-0108 bezkontaktní R MINIB TH-0108 érintkez nélküli Reg. D vezérl panel Ovládací panel Reg.D CP OP.1 L N Rozvad PE Kapcsolótábla MINIB SP3-DC Kapcsolási Spínanýmód tápegység 150W zdroj (használata 150Wa TT1-DC helyett) FELÁRAS (Varianta s pou itím opció spínaného zdroje místo TT1-DC) K0.1 K hlavnímu rozvad i A f kapcsolótáblára MAX 7A TT1-DC-vel s CYKY 3x1.5 EM (fekete,fekete,barna) CYKY 3x1,5 ( erná, erná, hn dá) EM N L PE 0V 0V +15V +15V MAX 12A EMKn Kapcsoló P ipojovací végpontdoboz svorkovnice FC 1 FC 2 FC n Kapcsoló P ipojovací végpontdoboz svorkovnice Kapcsoló P ipojovací végpontdoboz svorkovnice REG DC Blok REG REG K5 Modul Elektromos ídící elektroniky vezérl modul K5 Modul Elektromos ídící elektroniky vezérl modul K5 Modul Elektromos ídící elektroniky vezérl modul A h érzékel kapcsoló szintén használható, amelyet a csatlakozó területre a váltó helyett lehet csatlakoztatni lásd a konvektor kapcsolási rajzát a legutolsó fejezetben. A padlókonvektorokat párhuzamos kötéssel kell a TT1DC transzformátorba kötni. A 10 métert meghaladó padlókonvektor távolságnál az érpárt méretezni kell minimális feszültségesésre. A kábel csatlakozás vezeték keresztezés szakaszait a kábelhossz és a teljes terhelésnek megfelel en kell kiválasztani, hogy a végponttáblán a feszültségesés ne haladja meg az 1-2V-ot. A konvektorok végpontdoboz tápegység végpontjaihoz () csatlakozó vezetékeket keresztezni kell. A REG végpontoknak vagy mindig csatlakoztatva kell lenniük (ha a cs termosztátot nem használják) csak REG végpontok, illetve TS végpontok lehetnek ilyen módon csatlakoztatva, ha cs termosztátot is használnak, ahogy a kapcsolási rajzon látható. Ha fekete, fekete, barna szín kábelt használnak, a barna vezetéket használja a konvektorok középs végpontjainak, illetve TS végpontok összekapcsolására.

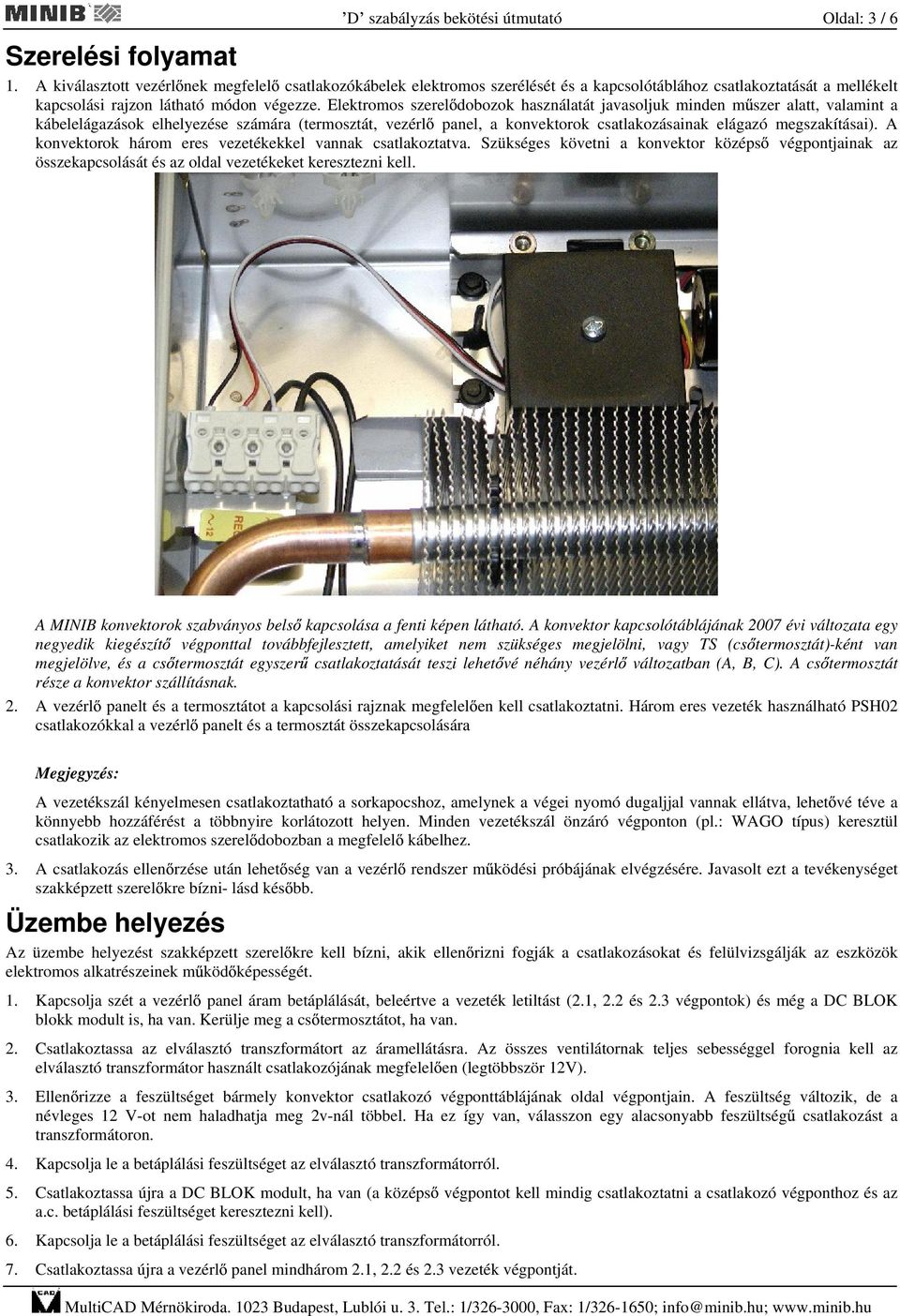

3 D szabályzás bekötési útmutató Oldal: 3 / 6 Szerelési folyamat 1. A kiválasztott vezérl nek megfelel csatlakozókábelek elektromos szerélését és a kapcsolótáblához csatlakoztatását a mellékelt kapcsolási rajzon látható módon végezze. Elektromos szerel dobozok használatát javasoljuk minden m szer alatt, valamint a kábelelágazások elhelyezése számára (termosztát, vezérl panel, a konvektorok csatlakozásainak elágazó megszakításai). A konvektorok három eres vezetékekkel vannak csatlakoztatva. Szükséges követni a konvektor középs végpontjainak az összekapcsolását és az oldal vezetékeket keresztezni kell. A MINIB konvektorok szabványos bels kapcsolása a fenti képen látható. A konvektor kapcsolótáblájának 2007 évi változata egy negyedik kiegészít végponttal továbbfejlesztett, amelyiket nem szükséges megjelölni, vagy TS (cs termosztát)-ként van megjelölve, és a cs termosztát egyszer csatlakoztatását teszi lehet vé néhány vezérl változatban (A, B, C). A cs termosztát része a konvektor szállításnak. 2. A vezérl panelt és a termosztátot a kapcsolási rajznak megfelel en kell csatlakoztatni. Három eres vezeték használható PSH02 csatlakozókkal a vezérl panelt és a termosztát összekapcsolására Megjegyzés: A vezetékszál kényelmesen csatlakoztatható a sorkapocshoz, amelynek a végei nyomó dugaljjal vannak ellátva, lehet vé téve a könnyebb hozzáférést a többnyire korlátozott helyen. Minden vezetékszál önzáró végponton (pl.: WAGO típus) keresztül csatlakozik az elektromos szerel dobozban a megfelel kábelhez. 3. A csatlakozás ellen rzése után lehet ség van a vezérl rendszer m ködési próbájának elvégzésére. Javasolt ezt a tevékenységet szakképzett szerel kre bízni- lásd kés bb. Üzembe helyezés Az üzembe helyezést szakképzett szerel kre kell bízni, akik ellen rizni fogják a csatlakozásokat és felülvizsgálják az eszközök elektromos alkatrészeinek m köd képességét. 1. Kapcsolja szét a vezérl panel áram betáplálását, beleértve a vezeték letiltást (2.1, 2.2 és 2.3 végpontok) és még a DC BLOK blokk modult is, ha van. Kerülje meg a cs termosztátot, ha van. 2. Csatlakoztassa az elválasztó transzformátort az áramellátásra. Az összes ventilátornak teljes sebességgel forognia kell az elválasztó transzformátor használt csatlakozójának megfelel en (legtöbbször 12V). 3. Ellen rizze a feszültséget bármely konvektor csatlakozó végponttáblájának oldal végpontjain. A feszültség változik, de a névleges 12 V-ot nem haladhatja meg 2v-nál többel. Ha ez így van, válasszon egy alacsonyabb feszültség csatlakozást a transzformátoron. 4. Kapcsolja le a betáplálási feszültséget az elválasztó transzformátorról. 5. Csatlakoztassa újra a DC BLOK modult, ha van (a középs végpontot kell mindig csatlakoztatni a csatlakozó végponthoz és az a.c. betáplálási feszültséget keresztezni kell). 6. Kapcsolja le a betáplálási feszültséget az elválasztó transzformátorról. 7. Csatlakoztassa újra a vezérl panel mindhárom 2.1, 2.2 és 2.3 vezeték végpontját.

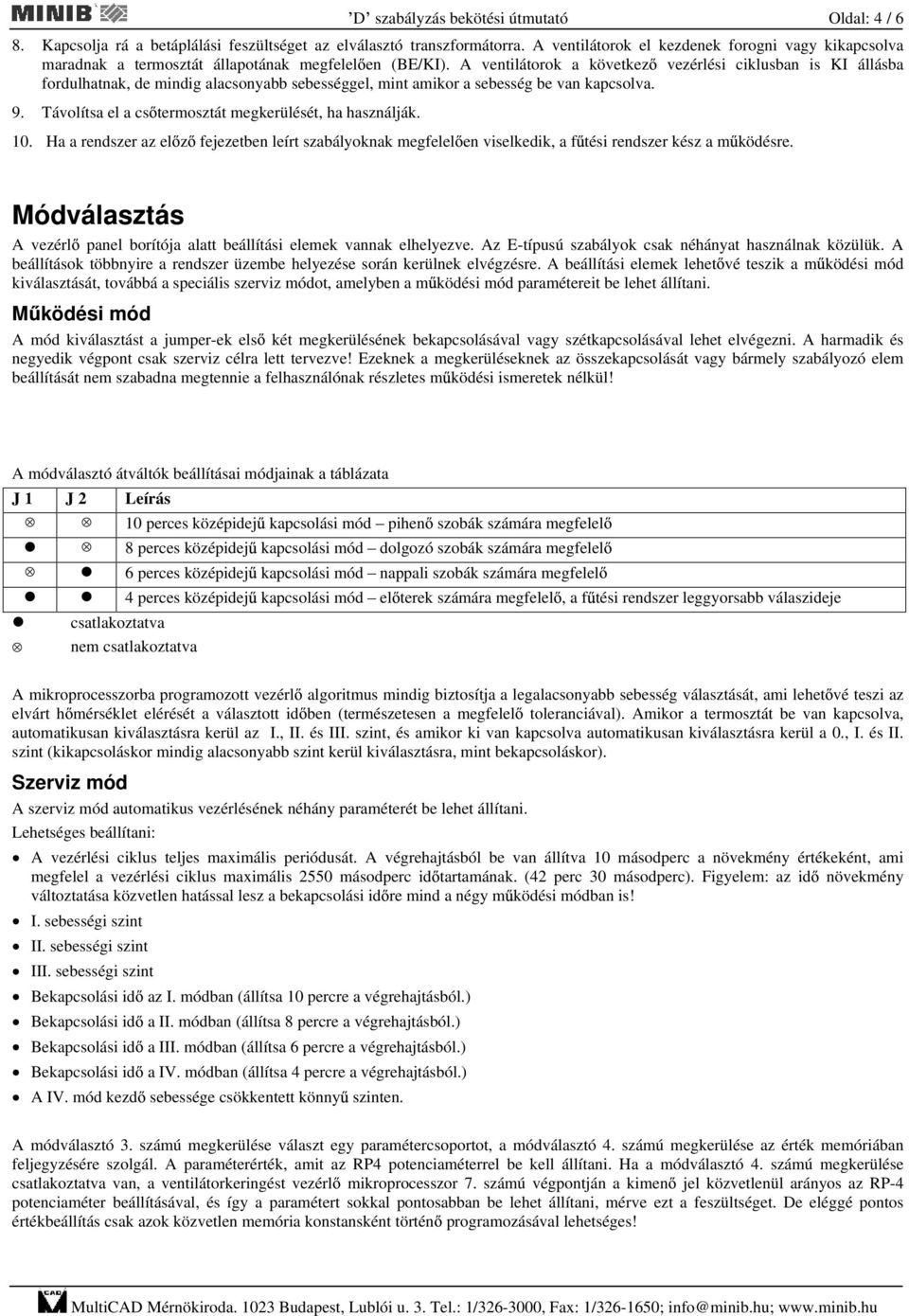

4 D szabályzás bekötési útmutató Oldal: 4 / 6 8. Kapcsolja rá a betáplálási feszültséget az elválasztó transzformátorra. A ventilátorok el kezdenek forogni vagy kikapcsolva maradnak a termosztát állapotának megfelel en (BE/KI). A ventilátorok a következ vezérlési ciklusban is KI állásba fordulhatnak, de mindig alacsonyabb sebességgel, mint amikor a sebesség be van kapcsolva. 9. Távolítsa el a cs termosztát megkerülését, ha használják. 10. Ha a rendszer az el z fejezetben leírt szabályoknak megfelel en viselkedik, a f tési rendszer kész a m ködésre. Módválasztás A vezérl panel borítója alatt beállítási elemek vannak elhelyezve. Az E-típusú szabályok csak néhányat használnak közülük. A beállítások többnyire a rendszer üzembe helyezése során kerülnek elvégzésre. A beállítási elemek lehet vé teszik a m ködési mód kiválasztását, továbbá a speciális szerviz módot, amelyben a m ködési mód paramétereit be lehet állítani. M ködési mód A mód kiválasztást a jumper-ek els két megkerülésének bekapcsolásával vagy szétkapcsolásával lehet elvégezni. A harmadik és negyedik végpont csak szerviz célra lett tervezve! Ezeknek a megkerüléseknek az összekapcsolását vagy bármely szabályozó elem beállítását nem szabadna megtennie a felhasználónak részletes m ködési ismeretek nélkül! A módválasztó átváltók beállításai módjainak a táblázata J 1 J 2 Leírás 10 perces középidej kapcsolási mód pihen szobák számára megfelel 8 perces középidej kapcsolási mód dolgozó szobák számára megfelel 6 perces középidej kapcsolási mód nappali szobák számára megfelel 4 perces középidej kapcsolási mód el terek számára megfelel, a f tési rendszer leggyorsabb válaszideje csatlakoztatva nem csatlakoztatva A mikroprocesszorba programozott vezérl algoritmus mindig biztosítja a legalacsonyabb sebesség választását, ami lehet vé teszi az elvárt h mérséklet elérését a választott id ben (természetesen a megfelel toleranciával). Amikor a termosztát be van kapcsolva, automatikusan kiválasztásra kerül az I., II. és III. szint, és amikor ki van kapcsolva automatikusan kiválasztásra kerül a 0., I. és II. szint (kikapcsoláskor mindig alacsonyabb szint kerül kiválasztásra, mint bekapcsoláskor). Szerviz mód A szerviz mód automatikus vezérlésének néhány paraméterét be lehet állítani. Lehetséges beállítani: A vezérlési ciklus teljes maximális periódusát. A végrehajtásból be van állítva 10 másodperc a növekmény értékeként, ami megfelel a vezérlési ciklus maximális 2550 másodperc id tartamának. (42 perc 30 másodperc). Figyelem: az id növekmény változtatása közvetlen hatással lesz a bekapcsolási id re mind a négy m ködési módban is! I. sebességi szint II. sebességi szint III. sebességi szint Bekapcsolási id az I. módban (állítsa 10 percre a végrehajtásból.) Bekapcsolási id a II. módban (állítsa 8 percre a végrehajtásból.) Bekapcsolási id a III. módban (állítsa 6 percre a végrehajtásból.) Bekapcsolási id a IV. módban (állítsa 4 percre a végrehajtásból.) A IV. mód kezd sebessége csökkentett könny szinten. A módválasztó 3. számú megkerülése választ egy paramétercsoportot, a módválasztó 4. számú megkerülése az érték memóriában feljegyzésére szolgál. A paraméterérték, amit az RP4 potenciaméterrel be kell állítani. Ha a módválasztó 4. számú megkerülése csatlakoztatva van, a ventilátorkeringést vezérl mikroprocesszor 7. számú végpontján a kimen jel közvetlenül arányos az RP-4 potenciaméter beállításával, és így a paramétert sokkal pontosabban be lehet állítani, mérve ezt a feszültséget. De eléggé pontos értékbeállítás csak azok közvetlen memória konstansként történ programozásával lehetséges!

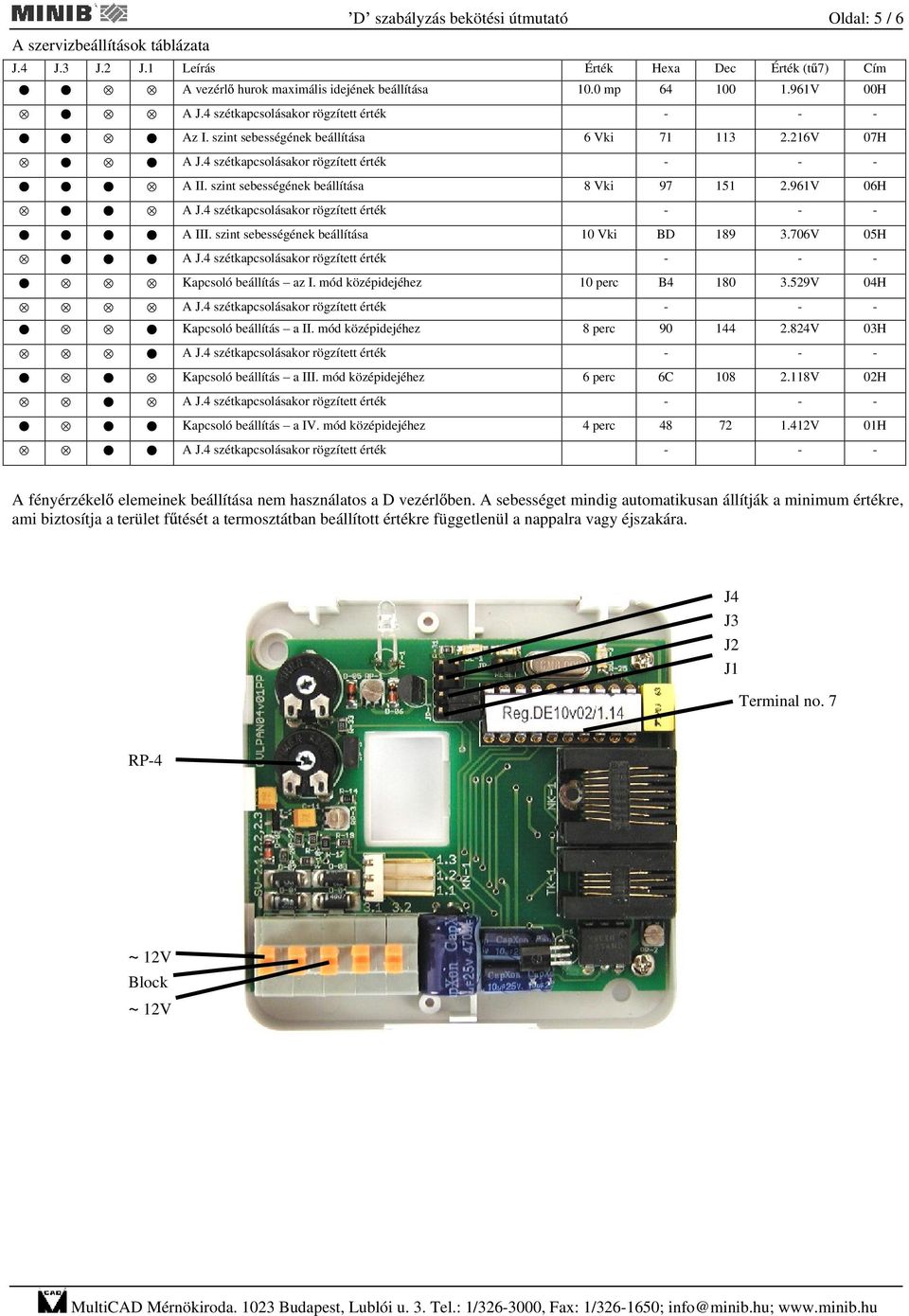

5 D szabályzás bekötési útmutató Oldal: 5 / 6 A szervizbeállítások táblázata J.4 J.3 J.2 J.1 Leírás Érték Hexa Dec Érték (t 7) Cím A vezérl hurok maximális idejének beállítása 10.0 mp V 00H Az I. szint sebességének beállítása 6 Vki V 07H A II. szint sebességének beállítása 8 Vki V 06H A III. szint sebességének beállítása 10 Vki BD V 05H Kapcsoló beállítás az I. mód középidejéhez 10 perc B V 04H Kapcsoló beállítás a II. mód középidejéhez 8 perc V 03H Kapcsoló beállítás a III. mód középidejéhez 6 perc 6C V 02H Kapcsoló beállítás a IV. mód középidejéhez 4 perc V 01H A fényérzékel elemeinek beállítása nem használatos a D vezérl ben. A sebességet mindig automatikusan állítják a minimum értékre, ami biztosítja a terület f tését a termosztátban beállított értékre függetlenül a nappalra vagy éjszakára. J4 J3 J2 J1 Terminal no. 7 RP-4 ~ 12V Block ~ 12V

6 Megjegyzések D szabályzás bekötési útmutató Oldal: 6 / 6 A termosztát és az D reg. panel összekötése: A konvektor körök kapcsolási rajza a cs termosztát alap csatlakoztatásával: D vezérl számára. padlókonvektor Hlavní sorkapocs svorkovnice konvektoru TS Reg. K5 DC motor 2 További K dal ímu modulok modulu csatlakoztatása je- li pou it. T sensor Module Modul USMDIQ03V00P DC motor 1 Spínací EAW teplotní cs termosztát sensor Elektronikus modulok kétféle jumper-eléssel:
