MINIB C bekötési útmutató

Átírás

1 C szabályzás bekötési útmutató Oldal: 1 / 5 MINIB C bekötési útmutató Bevezetés A MINIB konvektorok vezérl rendszereit az általános 230V/50Hz áramellátó hálózatból látják el energiával. Azért, hogy biztosítsuk a veszélyes érintéssel szembeni elektromos biztonságot, a konvektorokban a biztonságos 12V használatos. Ezért az elválasztó áramellátást használják a konvektorok meghajtására. Minden elektromos szerelést elektrotechnikai képesítéssel rendelkez munkásoknak kell elvégezni az Elektromos Biztonság 50. rendelete alapján. Jellemz k A MINIB konvektorok C szabályzása TH-0482 programozható termosztáttal, napi-heti f tési programozhatósággal és ventilátorsebesség kézi választási lehet séggel rendelkezik. A TT1-DC transzformátor kimenetén a padlókonvektorok tápellátása mellett, 24 V DC feszültséget is a TH-0482 termosztát számára is biztosítja. A m ködés leírása A C szabályzás m ködése: a termosztát összehasonlítja f tött terület elvárt h mérsékletét az aktuális h mérséklettel. Ha az aktuális h mérséklet alacsonyabb, mint a beállított h mérséklet, a termosztát zárja a kapcsolót, ha az aktuális h mérséklet magasabb, nyitja az áramkört. A h mérsékletkülönbség hiszterézis meghatározott a bekapcsolási h mérséklet és a kikapcsolási h mérséklet között, amelyet legtöbbször 0,5 vagy 1 C-ra lehet beállítani. Következésképpen ki van zárva az érintkez kapcsoló gyors zárása és nyitása, így akadályozva meg a nem hatékony szabályozó funkciót. Emellett a legrövidebb bekapcsolási és kikapcsolási id is meghatározott, kb.: 1 perc. Ez a védelem a kazán m ködése számára is nyújt speciális védelmet, ha a termosztát a kazánt is vezérli. A termosztát érintkez kapcsolója, és a beépített ventilátor sebességkapcsolója kapcsolja a feszültséget 7/9/12 V, ahol a kapcsolt áram nem lehet magasabb, mint 7A. Az áram a csatlakoztatott konvektorok hossza által meghatározott. A termosztát a galvanikusan elkülönített biztonságos feszültség áramkörre van csatlakoztatva, és ennél fogva magas páratartalmú helyre is elhelyezhet. De a magas páratartalom kedvez tlenül hat a termosztát áramkörére. A MINIB konvektorokat EAW cs termosztáttal szerelik föl, ami használható, de nem a felhasználó speciális elvárásainak megfelel en. Az érintkez a f t víz h mérsékletét l függ en kapcsol. Mivel ugyanazon áramkörbe kerül, mint a padlókonvektorok ventilátora, a termosztát jelét felülírja, amennyiben a f t víz nem elegend en meleg (<40 o C). A cs termoszát a B,D,E vezérl tartozékaként kerül szállításra és a felhasználónak a konvektor funkcióival kapcsolatos elvárásainak megfelel en kell csatlakoztatni az üzembe helyezés során.

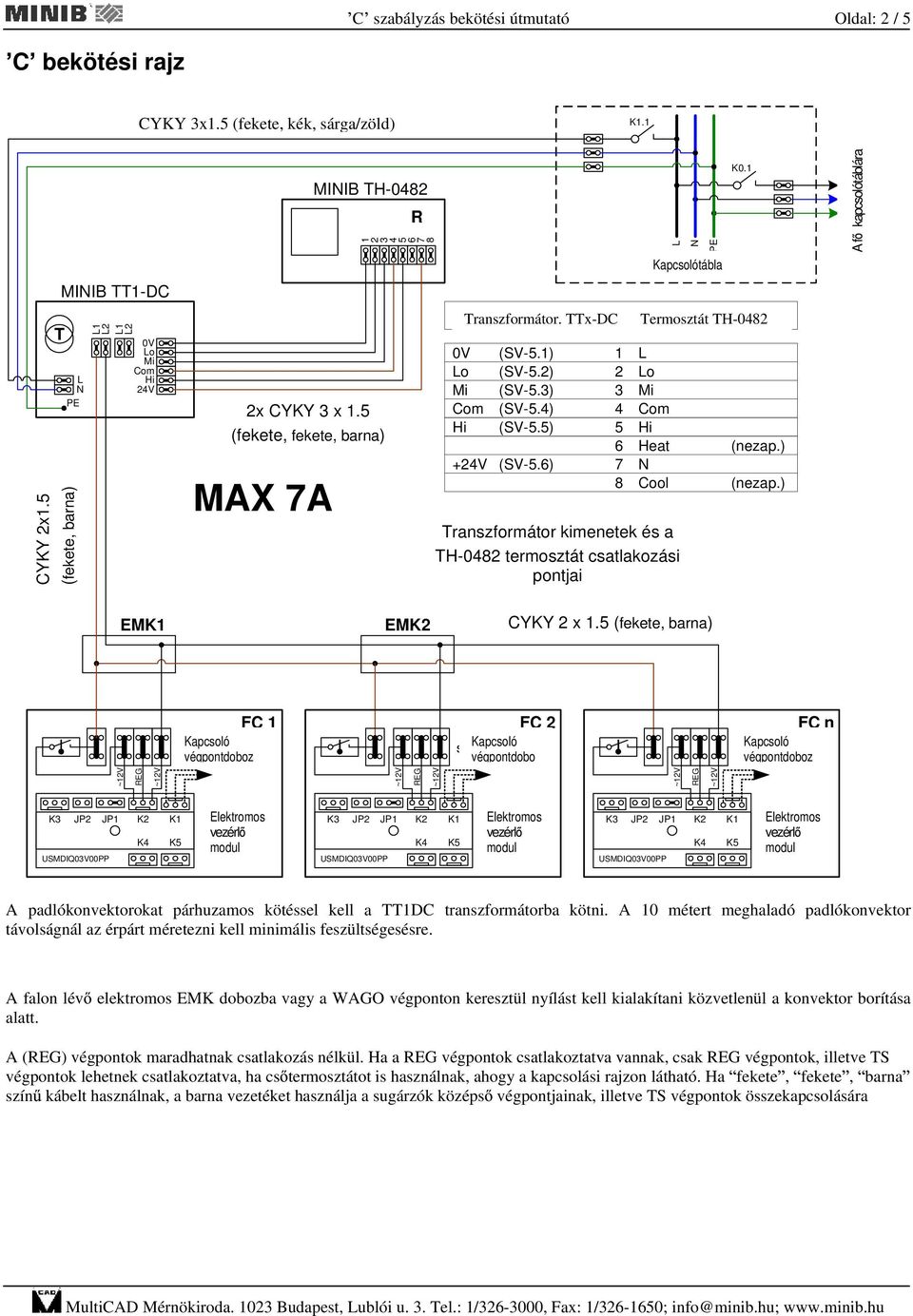

2 C szabályzás bekötési útmutató Oldal: 2 / 5 C bekötési rajz CYKY 2x1.5 T MINIB TT1-DC L N PE CYKY 2x1,5 (fekete, barna) ( erná, hn dá) L1 L2 L1 L2 CYKY 3x1,5 3x1.5 ((fekete, erná, modrá, kék, sárga/zöld) l./zel.) 0V Lo Mi Com 24V Hi MINIB TH x CYKY 3x1,5 3 x 1.5 ( (fekete, erná, erná, fekete, hnbarna) dá) MAX 7A s TT1-DC 4 56 R L N PE Rozvad tábla K0.1 Svork. Transzformátor. TTx-DC TTx-DC Svork. Termosztát TH-0482 TH V (SV-5.1) 1 L Lo (SV-5.2) 2 Lo Mi (SV-5.3) 3 Mi Com (SV-5.4) 4 Com Hi (SV-5.5) 5 Hi 6 Heat (nezap.) +24V (SV-5.6) 7 N 8 Cool (nezap.) Proud Transzformátor je dán vlastnostmi kimenetek spínacího és a TH-0482 kontaktu termosztát termostatu. csatlakozási pontjai A K f hlavnímu kapcsolótáblára rozvad i EM EM CYKY CYKY 2x1,5 2 x 1.5 (fekete, ( erná, hn barna) dá) FC 1 végpontdoboz FC 2 végpontdobo FC n végpontdoboz elektroniky vezérl vezérl elektroniky vezérl elektroniky A padlókonvektorokat párhuzamos kötéssel kell a TT1DC transzformátorba kötni. A 10 métert meghaladó padlókonvektor távolságnál az érpárt méretezni kell minimális feszültségesésre. A falon lév elektromos EMK dobozba vagy a WAGO végponton keresztül nyílást kell kialakítani közvetlenül a konvektor borítása alatt. A () végpontok maradhatnak csatlakozás nélkül. Ha a végpontok csatlakoztatva vannak, csak végpontok, illetve TS végpontok lehetnek csatlakoztatva, ha cs termosztátot is használnak, ahogy a kapcsolási rajzon látható. Ha fekete, fekete, barna szín kábelt használnak, a barna vezetéket használja a sugárzók középs végpontjainak, illetve TS végpontok összekapcsolására

3 C szabályzás bekötési útmutató Oldal: 3 / 5 MINIB C szabályzás alkotóelemei: - Transzformátor TT1-DC Falba süllyeszthet dobozban szállítva. Fontos, hogy esetleges áramingadozás miatti biztosíték cseréjéhez a fedélnek eltávolíthatónak kell lennie! - Termosztát TH EAW cs termosztát és csatlakozó kábel (B, D, E szabályzások alaptartozéka)

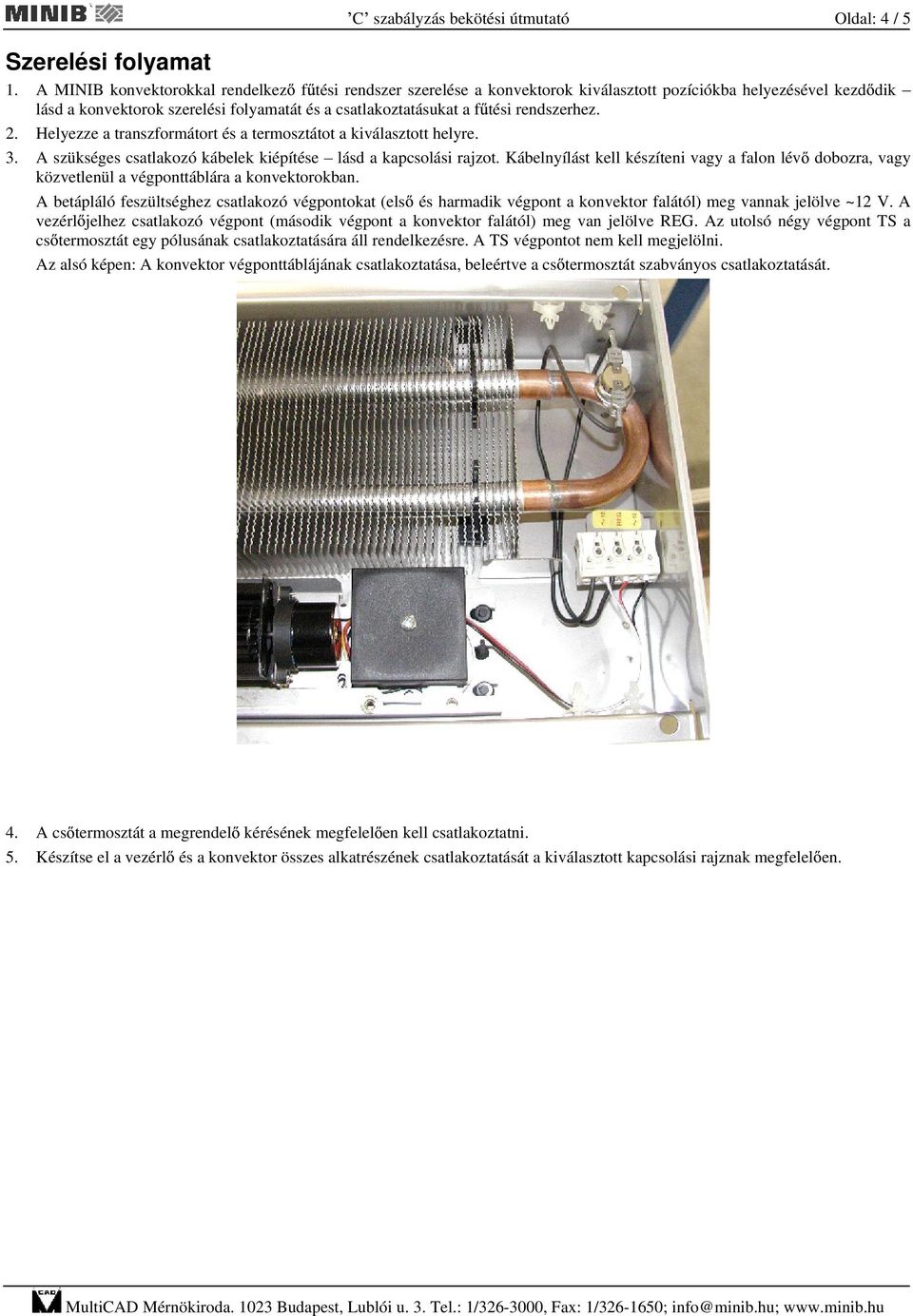

4 C szabályzás bekötési útmutató Oldal: 4 / 5 Szerelési folyamat 1. A MINIB konvektorokkal rendelkez f tési rendszer szerelése a konvektorok kiválasztott pozíciókba helyezésével kezd dik lásd a konvektorok szerelési folyamatát és a csatlakoztatásukat a f tési rendszerhez. 2. Helyezze a transzformátort és a termosztátot a kiválasztott helyre. 3. A szükséges csatlakozó kábelek kiépítése lásd a kapcsolási rajzot. Kábelnyílást kell készíteni vagy a falon lév dobozra, vagy közvetlenül a végponttáblára a konvektorokban. A betápláló feszültséghez csatlakozó végpontokat (els és harmadik végpont a konvektor falától) meg vannak jelölve ~12 V. A vezérl jelhez csatlakozó végpont (második végpont a konvektor falától) meg van jelölve. Az utolsó négy végpont TS a cs termosztát egy pólusának csatlakoztatására áll rendelkezésre. A TS végpontot nem kell megjelölni. Az alsó képen: A konvektor végponttáblájának csatlakoztatása, beleértve a cs termosztát szabványos csatlakoztatását. 4. A cs termosztát a megrendel kérésének megfelel en kell csatlakoztatni. 5. Készítse el a vezérl és a konvektor összes alkatrészének csatlakoztatását a kiválasztott kapcsolási rajznak megfelel en.

5 C szabályzás bekötési útmutató Oldal: 5 / 5 Üzembe helyezés 1. A vezérl aktiválása úgy történik, hogy a f kapcsolótábla körmegszakítóján lév csatlakozó kapcsoló ellen rzése után a f tési rendszer m köd képes. 2. Ha cs termosztátok vannak csatlakoztatva, szükséges elegend mennyiség melegvíz áramlást biztosítani a konvektorokba. Végül ezek a kapcsolók id legesen beköthet ek a vezetékváltóval a ventilátorok m ködési próbájához. 3. A termosztáton a f tést kell kiválasztani. Beállítani az aktuális helyiség h mérsékleténél magasabb h mérséklet értéket. A termosztátnak be kell kapcsolnia a típusától függ en legkés bb 1 percen belül. (Ez a késés csak elektronikus programozható termosztátokra vonatkozik, amelyeknél ez a késleltetés be van vezetve, megel zend az érintkez k gyorsan ismétl d zárásait és nyitásait, ami a f t rendszer elemeinek sérüléséhez vezethetne.) 4. Amikor a termosztát be van kapcsolva, az összes konvektor összes ventilátorának el kell indulnia hozzávet legesen azonos sebességgel a transzformátor kiválasztott csatlakozásának és a sebességkapcsoló pozíciójának megfelel en. Ellen rizze végigkapcsolva a kapcsolót a termosztáton, hogy az aktuális forgási sebesség megfelel -e a kapcsoló egyes fokozatihoz. Ha nem, korrigálja a transzformátor csatlakozásának bekötését. 5. Ha a sebességmér rendelkezésre áll, a forgási sebességet ellen rizni lehet, és ha nem az elvárt értéknek megfelel, lehetséges a transzformátor egy másik csatlakozásának a kiválasztása. A vezeték veszteségeire tekintettel, nem lehet pontosan meghatározni a ventilátor áramlás eredményét csak a leválasztó transzformátor csatlakozásának megfelel en. 6. Fontos ellen rzési eljárás, ha a transzformátor kimenetén mért feszültséget összehasonlítjuk a padlókonvektor köt dobozán mért értékekkel. Maximum 1-1.5V feszültségesés megengedett! 7. A cs termosztátok ellen rzése: (Az eddigi m veletek kiiktatott cs termosztátokkal voltak elvégezhet k. Ellenkez esetben, mivel a beszerelés-beüzemelésnél a kazánt ritkán kapcsolják be, az 1-6 pontokban a ventilátorok nem kapcsoltak be.) A cs könyökre rögzített és az áramkörbe a fenti rajzon bekötött cs termosztátok 40 o C felett kapcsolnak. A termosztáton a beállított h mérsékletet állítsuk maximumra és miután meggy z dtünk a kazán m ködésér l, valamint, hogy a konvektorokban üzemi h mérséklet víz kering, a ventilátoroknak be kell kapcsolniuk. Fordítva is ellen rizhet mindez. Miután a kazán kikapcsolt és a ventilátorok még m ködnek, a h cserél fokozatosan visszah l. Közel szobah mérsékletnél, a cs termosztátoknak ki kell kapcsolniuk, ezáltal a ventilátorok is leállnak, annak ellenére, hogy a termosztáton beállított értéket a helyiségh mérséklet még nem érte el. 8. Ezután állítsa a termosztát h mérsékletét a helyiség h mérsékleténél alacsonyabbra. A termosztátnak ki kell kapcsolnia legkés bb 1perc múlva. Minden ventilátornak le kell állnia. Megjegyzések A konvektor körök kapcsolási rajza a cs termosztát alap csatlakoztatásával: C vezérl számára. H érzékel Spínací kapcsolása teplotní sensor TS T sensor Reg. Hlavní konvektoru DC motor 2 K dal ímu u je- li pou it. JP1 JP2 K3 Modul DC motor 1
