3 A hőfokszabályozóról általában Az ART 95L a mikroprocesszoros hőfokszabályozók alaptípusa. Egyszerűen kezelhető, pontos és üzembiztos. A kijelzés szöveges formában háttérvilágítású LCD-n történik. Egyaránt illeszthető PtRh-Pt és NiCr-Ni hőérzékelőkhöz. Várakozási idő és két felfűtési szakasz hőmérsékletének, sebességének valamint hőntartási idejének programozására alkalmas. A műszert képzett műszerésznek vagy villanyszerelőnek kell a kemencéhez kapcsolnia. Az összekapcsolás alapfokú elektromos ismeretekkel is elvégezhető a gépkönyv II. fejezete alapján, de a hibás összekapcsolásból származó károkért a gyártó felelősséget nem vállal. I. Az égetőkemencével összekapcsolt hőfokszabályozó kezelése 1. A hőfokszabályozót az ON/OFF gomb megnyomásával kapcsolhatjuk be. A bekapcsolás után megjelenik az ART-95 NiCr-Ni vagy az ART-95 PtRh-Pt felirat. Ellenőrizni kell, hogy a hőelemnek megfelelő felirat van-e a műszeren. Amennyiben nem, a hőelemtípust a később leírtak szerint át kell programozni. 2. Az előbbi felirat eltűnik és megjelenik a kemence tényleges hőmérséklete és a START szó. Ebben az állapotában a műszer nem utasítja fűtésre a kemencét, csak méri a hőmérsékletét. 3. Az első szakasz égetési hőmérsékletének beállítása: Nyomjuk meg a gombot. Ekkor megjelenik az I. égetési hőfok felirat, majd néhány másodperc múlva megjelenik az utoljára beállított égetési hőfok értéke. A vagy gomb folyamatos, 5 másodpercen túli nyomva tartásával a beállított érték módosítható. A gomb elengedése után 5 másodperccel visszaáll a hőfokkijelzés. Figyelem: a műszer hűtést nem tud vezérelni. Ha a szakaszra alacsonyabb hőmérsékletet írunk elő, mint a kemence pillanatnyi hőmérséklete, a fűtés nem indítható majd el

4 4. Az első szakasz fűtési sebességének a beállítása: Nyomjuk meg a gombot. Erre megjelenik az utoljára programozott szakasz neve. Közvetlenül utána nyomjuk meg ismételten a gombot. Az I. fűtési sebesség felirat, majd az utoljára használt fűtési sebesség értéke jelenik meg C/óra mértékegységben. Változtatása ugyanúgy történik, mint a 3. pontban. Ha nem akarjuk korlátozni /programozni/ a fűtési sebességet, akkor 0 értéket kell beírni! Ilyenkor ---- olvasható a kijelzőn. 5. Az első szakasz hőntartási idejének beállítása: Nyomjuk meg a gombot. Erre megjelenik az utoljára programozott szakasz neve. Közvetlenül utána nyomjuk meg ismételten a gombot. Ekkor megjelenik az I. hőntartási idő felirat és az utoljára használt hőntartási idő, óra:perc mértékegységben. Változtatása ugyanúgy történik, mint a 3. pontban. Ugyanígy állítható be a II.szakasz hőmérséklete, felfűtési sebessége és hőntartási ideje, továbbá a fűtés megkezdésének késleltetése is. Itt is figyelembe kell venni, hogy a műszer hűtést nem tud vezérelni. Ha a második szakasz hőmérséklete alacsonyabb, mint az elsőé volt, a második szakaszt a kemence nem hajtja végre. A programozást meggyorsítja, hogy a feliratok kijelzése alatt megnyomott nyilakkal léptethetjük a programozandó szakaszokat. A beírt programértékek 5 másodperc elteltével magától rögzülnek, vagy az END gomb megnyomásával rögzíthetők. A programozható szakaszok sorrendben: I.égetési hőfok I.fűtés sebesség I.hőntartási idő II.égetési hőfok II.fűtés sebesség II.hőntartási idő késleltetés idő - 2 -

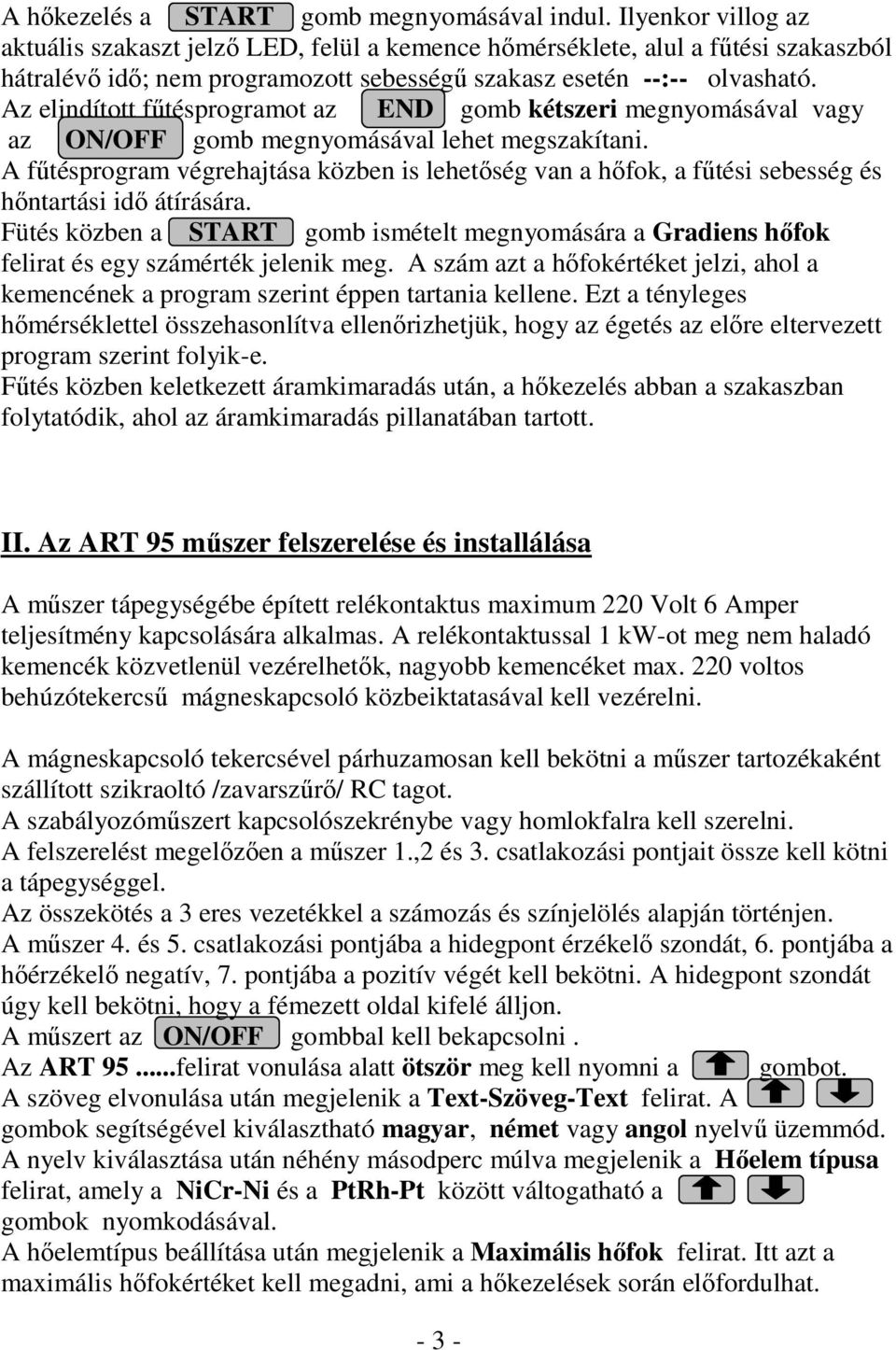

5 A hőkezelés a START gomb megnyomásával indul. Ilyenkor villog az aktuális szakaszt jelző LED, felül a kemence hőmérséklete, alul a fűtési szakaszból hátralévő idő; nem programozott sebességű szakasz esetén --:-- olvasható. Az elindított fűtésprogramot az END gomb kétszeri megnyomásával vagy az ON/OFF gomb megnyomásával lehet megszakítani. A fűtésprogram végrehajtása közben is lehetőség van a hőfok, a fűtési sebesség és hőntartási idő átírására. Fütés közben a START gomb ismételt megnyomására a Gradiens hőfok felirat és egy számérték jelenik meg. A szám azt a hőfokértéket jelzi, ahol a kemencének a program szerint éppen tartania kellene. Ezt a tényleges hőmérséklettel összehasonlítva ellenőrizhetjük, hogy az égetés az előre eltervezett program szerint folyik-e. Fűtés közben keletkezett áramkimaradás után, a hőkezelés abban a szakaszban folytatódik, ahol az áramkimaradás pillanatában tartott. II. Az ART 95 műszer felszerelése és installálása A műszer tápegységébe épített relékontaktus maximum 220 Volt 6 Amper teljesítmény kapcsolására alkalmas. A relékontaktussal 1 kw-ot meg nem haladó kemencék közvetlenül vezérelhetők, nagyobb kemencéket max. 220 voltos behúzótekercsű mágneskapcsoló közbeiktatasával kell vezérelni. A mágneskapcsoló tekercsével párhuzamosan kell bekötni a műszer tartozékaként szállított szikraoltó /zavarszűrő/ RC tagot. A szabályozóműszert kapcsolószekrénybe vagy homlokfalra kell szerelni. A felszerelést megelőzően a műszer 1.,2 és 3. csatlakozási pontjait össze kell kötni a tápegységgel. Az összekötés a 3 eres vezetékkel a számozás és színjelölés alapján történjen. A műszer 4. és 5. csatlakozási pontjába a hidegpont érzékelő szondát, 6. pontjába a hőérzékelő negatív, 7. pontjába a pozitív végét kell bekötni. A hidegpont szondát úgy kell bekötni, hogy a fémezett oldal kifelé álljon. A műszert az ON/OFF gombbal kell bekapcsolni. Az ART 95...felirat vonulása alatt ötször meg kell nyomni a gombot. A szöveg elvonulása után megjelenik a Text-Szöveg-Text felirat. A gombok segítségével kiválasztható magyar, német vagy angol nyelvű üzemmód. A nyelv kiválasztása után néhény másodperc múlva megjelenik a Hőelem típusa felirat, amely a NiCr-Ni és a PtRh-Pt között váltogatható a gombok nyomkodásával. A hőelemtípus beállítása után megjelenik a Maximális hőfok felirat. Itt azt a maximális hőfokértéket kell megadni, ami a hőkezelések során előfordulhat

6 Ez után következik a kemencére jellemző Termikus állandó beállítása, melynek értéke 0 és 20 között állítható. 0-át a nagyon lassú, 20-at a néhány perces felfűtési idejű kemencékre kell programozni. A szokásos érték közötti

7 Műszaki adatok: Programozható hőgörbe: töréspontok száma: max. 4 db időbeli lefutása : max. 499 óra 55 perc Mérési pontosság: ± 1 C Szabályozási pontosság: kemence konstrukciótól függően max. 0.5 % Védett: áramkimaradás, hőelem szakadás, külső elektromos zavarjelek és programsérülés ellen. Kijelzés: háttérvilágítású, 2x16 karakteres LCD pontmátrix kijelző. Különleges szolgáltatások: hidegpont kompenzálás: aktív hőelemmel (dióda) Teljesítmény felvétel: 3 VA Mechanikai méretek: 150 x 75 x 35 mm. + tápegység Tömeg: 0,38 kg. + tápegység - 5 -
