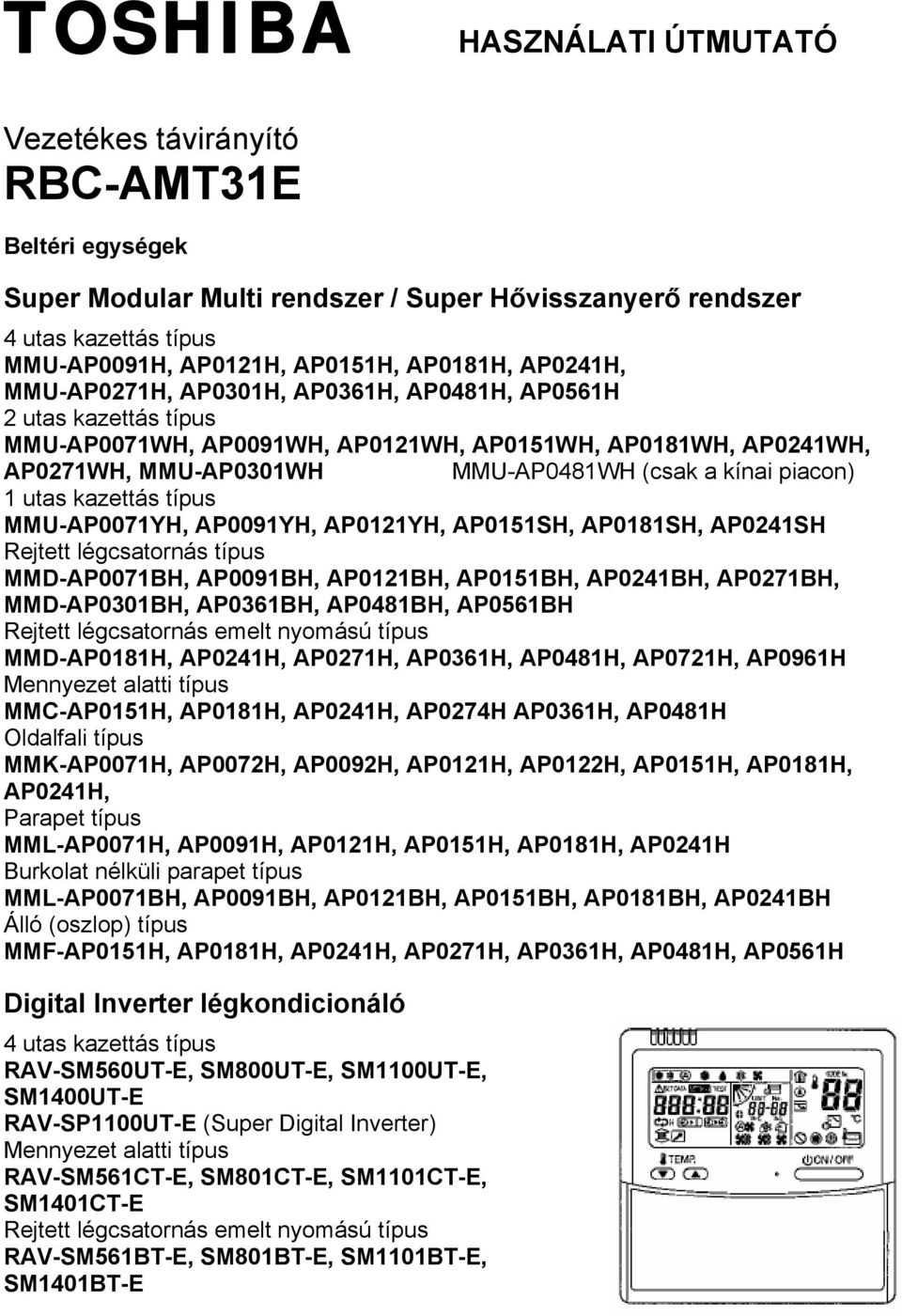

1 TOSHIBA HASZNÁLATI ÚTMUTATÓ Vezetékes távirányító RBC-AMT31E Beltéri egységek Super Modular Multi rendszer / Super Hővisszanyerő rendszer 4 utas kazettás típus MMU-AP0091H, AP0121H, AP0151H, AP0181H, AP0241H, MMU-AP0271H, AP0301H, AP0361H, AP0481H, AP0561H 2 utas kazettás típus MMU-AP0071WH, AP0091WH, AP0121WH, AP0151WH, AP0181WH, AP0241WH, AP0271WH, MMU-AP0301WH MMU-AP0481WH (csak a kínai piacon) 1 utas kazettás típus MMU-AP0071YH, AP0091YH, AP0121YH, AP0151SH, AP0181SH, AP0241SH Rejtett légcsatornás típus MMD-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0241BH, AP0271BH, MMD-AP0301BH, AP0361BH, AP0481BH, AP0561BH Rejtett légcsatornás emelt nyomású típus MMD-AP0181H, AP0241H, AP0271H, AP0361H, AP0481H, AP0721H, AP0961H Mennyezet alatti típus MMC-AP0151H, AP0181H, AP0241H, AP0274H AP0361H, AP0481H Oldalfali típus MMK-AP0071H, AP0072H, AP0092H, AP0121H, AP0122H, AP0151H, AP0181H, AP0241H, Parapet típus MML-AP0071H, AP0091H, AP0121H, AP0151H, AP0181H, AP0241H Burkolat nélküli parapet típus MML-AP0071BH, AP0091BH, AP0121BH, AP0151BH, AP0181BH, AP0241BH Álló (oszlop) típus MMF-AP0151H, AP0181H, AP0241H, AP0271H, AP0361H, AP0481H, AP0561H Digital Inverter légkondicionáló 4 utas kazettás típus RAV-SM560UT-E, SM800UT-E, SM1100UT-E, SM1400UT-E RAV-SP1100UT-E (Super Digital Inverter) Mennyezet alatti típus RAV-SM561CT-E, SM801CT-E, SM1101CT-E, SM1401CT-E Rejtett légcsatornás emelt nyomású típus RAV-SM561BT-E, SM801BT-E, SM1101BT-E, SM1401BT-E

2 Újfajta hűtőközeg alkalmazása Ez az új típusú klímaberendezés a hagyományos R22 hűtőközeg helyett az új HFC(R410A) hűtőközeggel van töltve, ezzel is csökkentve az ózonréteg károsodását. Figyelmeztetés Mielőtt használná a távirányítót (RBC-AMT31E), kérem, olvassa el a használati utasítást. A készülék üzembe helyezésénél, (kivétel a távvezérlő használata) használja az üzembe helyezési kézikönyvet, amely a készülékhez van mellékelve. Ahhoz, hogy biztonságosan és helyesen használja a távvezérlőt, használat előtt olvassa el figyelmesen a kezelési útmutatót. Miután elolvasta a kezelési útmutatót, őrizze meg azt, hogy a távirányító használói bármikor el tudják olvasni. Ha bárki más is használná a távvezérlőt, feltétlenül adjuk át a kezelési útmutatót. Tartalom Biztonsági figyelmeztetés 3 Levegőáramlás irányának beállítása 13 A távvezérlő tartozékainak elnevezései 5 Karbantartás 19 Helyes használat 9 Hibajelenségek 20 Időzítő beállítása

3 Biztonsági figyelmeztetés Kérem, olvassa el a Biztonsági Figyelmeztetés -t figyelmesen beszerelés előtt, hogy maga a beszerelés helyesen történjen. A biztonsági intézkedésekre vonatkozó fontos tudnivalók le vannak írva a Biztonsági Figyelmeztetés -ben. Jelmagyarázat: Ez a felirat arra hívja fel a figyelmet, hogy a készülék helytelen használata halálhoz vagy súlyos sérüléshez vezethet. Ez a felirat arra hívja fel a figyelmet, hogy helytelen munkavégzéssel (*1) sérülés, illetve (*2) rongálódás léphet fel. *1: Sérülés: Jelenti azt a sebet, égést vagy áramütést, ami nem jár eseti vagy hosszú távú kórházi kezeléssel. *2: Rongálás: Ha kiterjedt rongálásról van szó az ingatlanon belül, illetve a felszerelés töréskára. Telepítés után tesztüzemmel ellenőrizzük, hogy nincs-e valami probléma. Az ügyfeleknek mondjunk el mindent az üzemeltetésről és a karbantartásról a használati útmutató alapján. Kérjük meg az ügyfeleket, hogy tartsa a beszerelési útmutatót a használati útmutatóval együtt. A telepítési munkálatok során csak elektromos szakember végezheti az elektromos bekötési munkálatokat. Ha ön a légkondicionálót helytelenül szereli be, akkor vízcsöpögést, áramütést, tüzet, stb. okozhat. Az elektromos szakembernek be kell tartania a helyi előírásokat és a beszerelési útmutatót is. Különálló elektromos megtáplálást kell a készüléknek kiépíteni. A hálózat túlterhelésével, illetve helytelen szerelési munkákkal tüzet vagy áramütést okozhat. Beszereléshez csak szabványos vezetékeket használjon. A bekötéseket megfelelően rögzítsük, hogy a külső erőhatások ne tegyenek kárt a bekötésekben. Hibás bekötés tüzet okozhat. A külön árusított alkatrészeknél figyeljen rá, hogy csak az általunk előírtakat használja; máskülönben tűz, áramütés vagy vízszivárgás léphet fel. Ezen felül, szakértőt kérjen fel a légkondicionáló berendezés beszerelésére. Ha bármilyen meghibásodást észlel a légkondicionálóban (úgy érzi, mintha megperzselődött volna valami, gyenge hűtés, stb.) azonnal kapcsolja le készülék tiltókapcsolóját, vagy kismegszakítót, hogy megállítsa ezzel a készülék működését. és vegyük fel a kapcsolatot a forgalmazóval

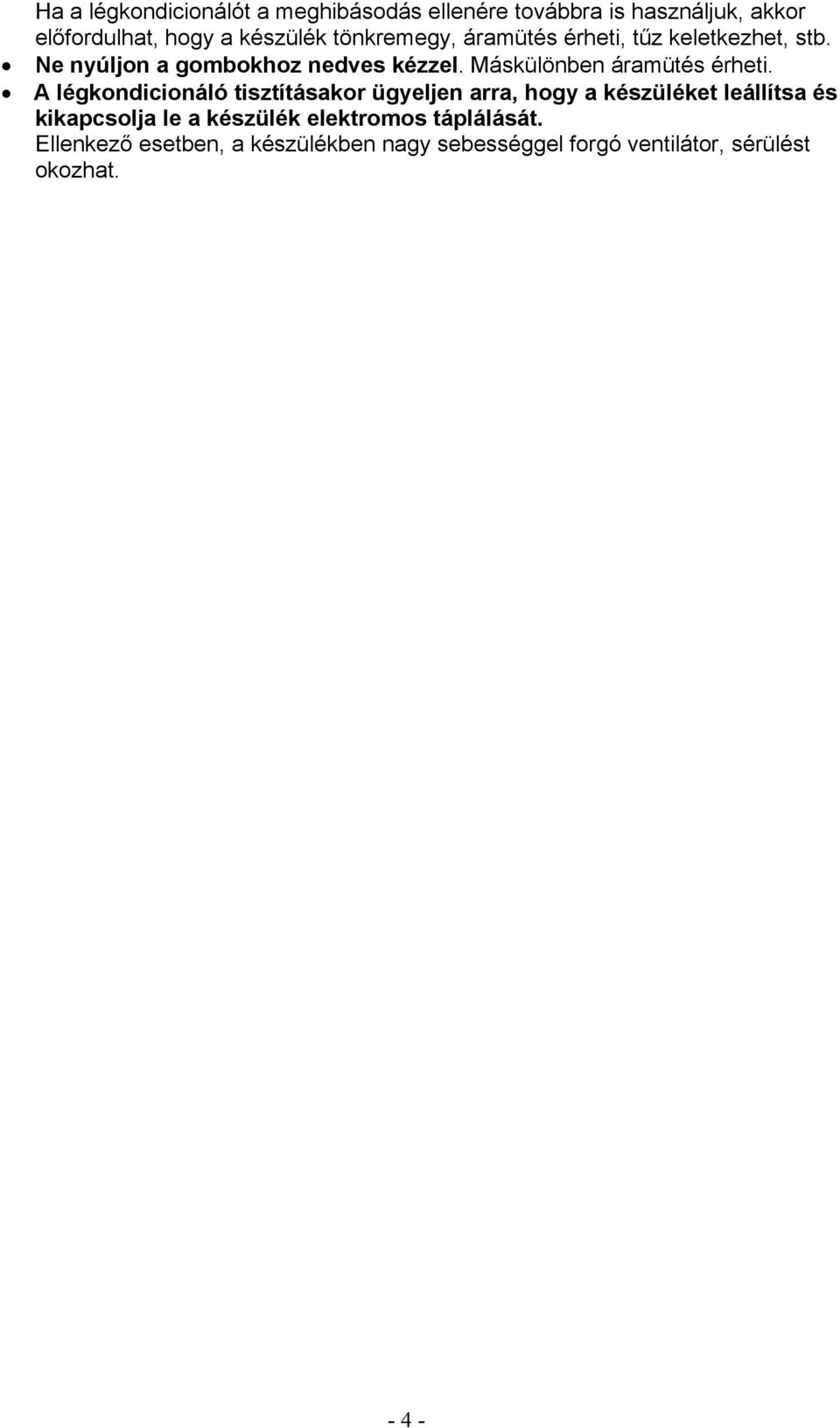

4 Ha a légkondicionálót a meghibásodás ellenére továbbra is használjuk, akkor előfordulhat, hogy a készülék tönkremegy, áramütés érheti, tűz keletkezhet, stb. Ne nyúljon a gombokhoz nedves kézzel. Máskülönben áramütés érheti. A légkondicionáló tisztításakor ügyeljen arra, hogy a készüléket leállítsa és kikapcsolja le a készülék elektromos táplálását. Ellenkező esetben, a készülékben nagy sebességgel forgó ventilátor, sérülést okozhat

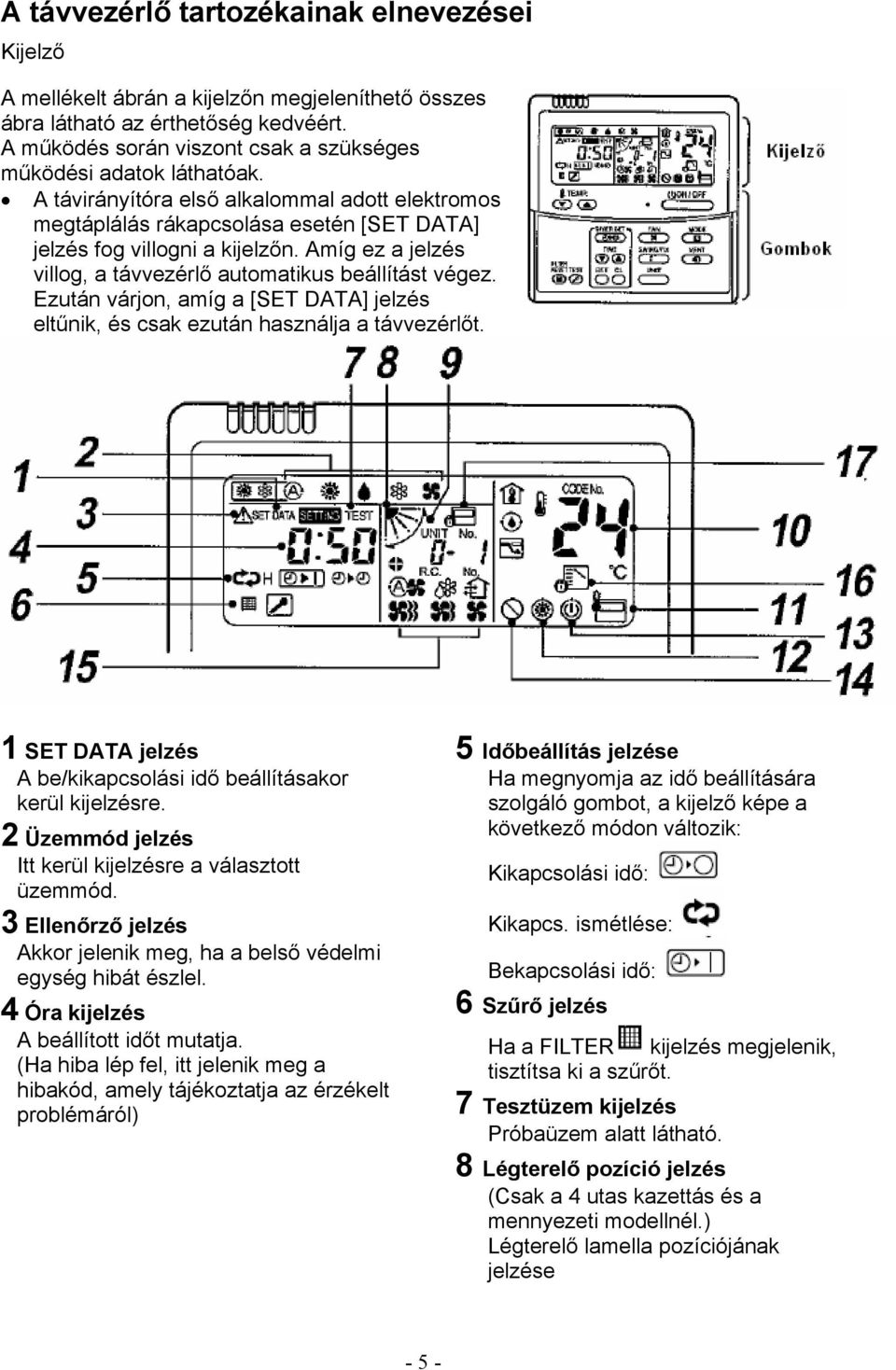

5 A távvezérlő tartozékainak elnevezései Kijelző A mellékelt ábrán a kijelzőn megjeleníthető összes ábra látható az érthetőség kedvéért. A működés során viszont csak a szükséges működési adatok láthatóak. A távirányítóra első alkalommal adott elektromos megtáplálás rákapcsolása esetén [SET DATA] jelzés fog villogni a kijelzőn. Amíg ez a jelzés villog, a távvezérlő automatikus beállítást végez. Ezután várjon, amíg a [SET DATA] jelzés eltűnik, és csak ezután használja a távvezérlőt. 1 SET DATA jelzés A be/kikapcsolási idő beállításakor kerül kijelzésre. 2 Üzemmód jelzés Itt kerül kijelzésre a választott üzemmód. 3 Ellenőrző jelzés Akkor jelenik meg, ha a belső védelmi egység hibát észlel. 4 Óra kijelzés A beállított időt mutatja. (Ha hiba lép fel, itt jelenik meg a hibakód, amely tájékoztatja az érzékelt problémáról) 5 Időbeállítás jelzése Ha megnyomja az idő beállítására szolgáló gombot, a kijelző képe a következő módon változik: Kikapcsolási idő: Kikapcs. ismétlése: Bekapcsolási idő: 6 Szűrő jelzés Ha a FILTER kijelzés megjelenik, tisztítsa ki a szűrőt. 7 Tesztüzem kijelzés Próbaüzem alatt látható. 8 Légterelő pozíció jelzés (Csak a 4 utas kazettás és a mennyezeti modellnél.) Légterelő lamella pozíciójának jelzése - 5 -

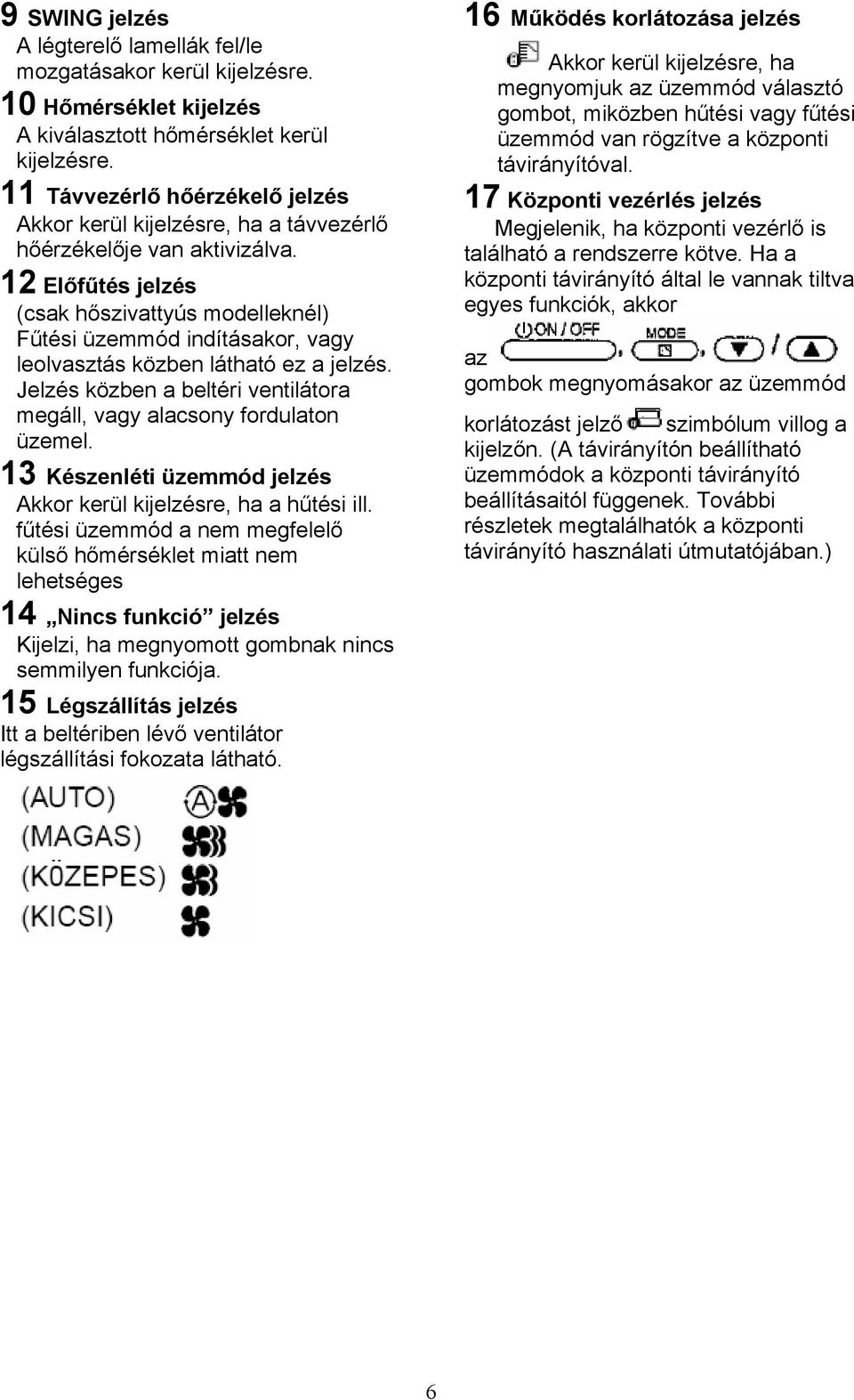

6 9 SWING jelzés 16 Működés korlátozása jelzés A légterelő lamellák fel/le mozgatásakor kerül kijelzésre. 10 Hőmérséklet kijelzés A kiválasztott hőmérséklet kerül kijelzésre. Akkor kerül kijelzésre, ha megnyomjuk az üzemmód választó gombot, miközben hűtési vagy fűtési üzemmód van rögzítve a központi távirányítóval. 11 Távvezérlő hőérzékelő jelzés 17 Központi vezérlés jelzés Akkor kerül kijelzésre, ha a távvezérlő hőérzékelője van aktivizálva. 12 Előfűtés jelzés (csak hőszivattyús modelleknél) Fűtési üzemmód indításakor, vagy leolvasztás közben látható ez a jelzés. Jelzés közben a beltéri ventilátora megáll, vagy alacsony fordulaton üzemel. 13 Készenléti üzemmód jelzés Akkor kerül kijelzésre, ha a hűtési ill. fűtési üzemmód a nem megfelelő külső hőmérséklet miatt nem lehetséges 14 Nincs funkció jelzés Kijelzi, ha megnyomott gombnak nincs semmilyen funkciója. 15 Légszállítás jelzés Itt a beltériben lévő ventilátor légszállítási fokozata látható. Megjelenik, ha központi vezérlő is található a rendszerre kötve. Ha a központi távirányító által le vannak tiltva egyes funkciók, akkor az gombok megnyomásakor az üzemmód korlátozást jelző szimbólum villog a kijelzőn. (A távirányítón beállítható üzemmódok a központi távirányító beállításaitól függenek. További részletek megtalálhatók a központi távirányító használati útmutatójában.) 6

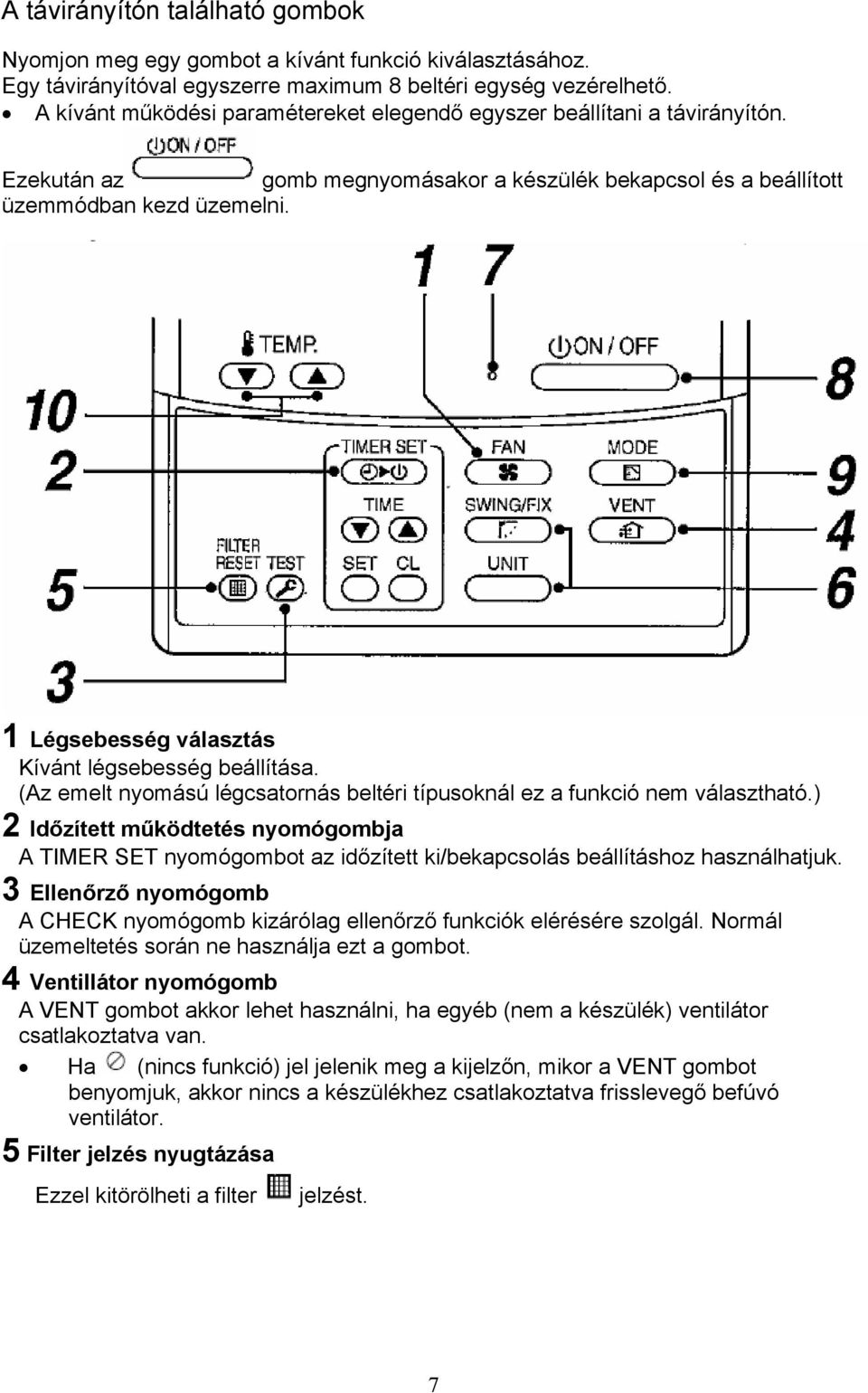

7 A távirányítón található gombok Nyomjon meg egy gombot a kívánt funkció kiválasztásához. Egy távirányítóval egyszerre maximum 8 beltéri egység vezérelhető. A kívánt működési paramétereket elegendő egyszer beállítani a távirányítón. Ezekután az gomb megnyomásakor a készülék bekapcsol és a beállított üzemmódban kezd üzemelni. 1 Légsebesség választás Kívánt légsebesség beállítása. (Az emelt nyomású légcsatornás beltéri típusoknál ez a funkció nem választható.) 2 Időzített működtetés nyomógombja A TIMER SET nyomógombot az időzített ki/bekapcsolás beállításhoz használhatjuk. 3 Ellenőrző nyomógomb A CHECK nyomógomb kizárólag ellenőrző funkciók elérésére szolgál. Normál üzemeltetés során ne használja ezt a gombot. 4 Ventillátor nyomógomb A VENT gombot akkor lehet használni, ha egyéb (nem a készülék) ventilátor csatlakoztatva van. Ha (nincs funkció) jel jelenik meg a kijelzőn, mikor a VENT gombot benyomjuk, akkor nincs a készülékhez csatlakoztatva frisslevegő befúvó ventilátor. 5 Filter jelzés nyugtázása Ezzel kitörölheti a filter jelzést. 7

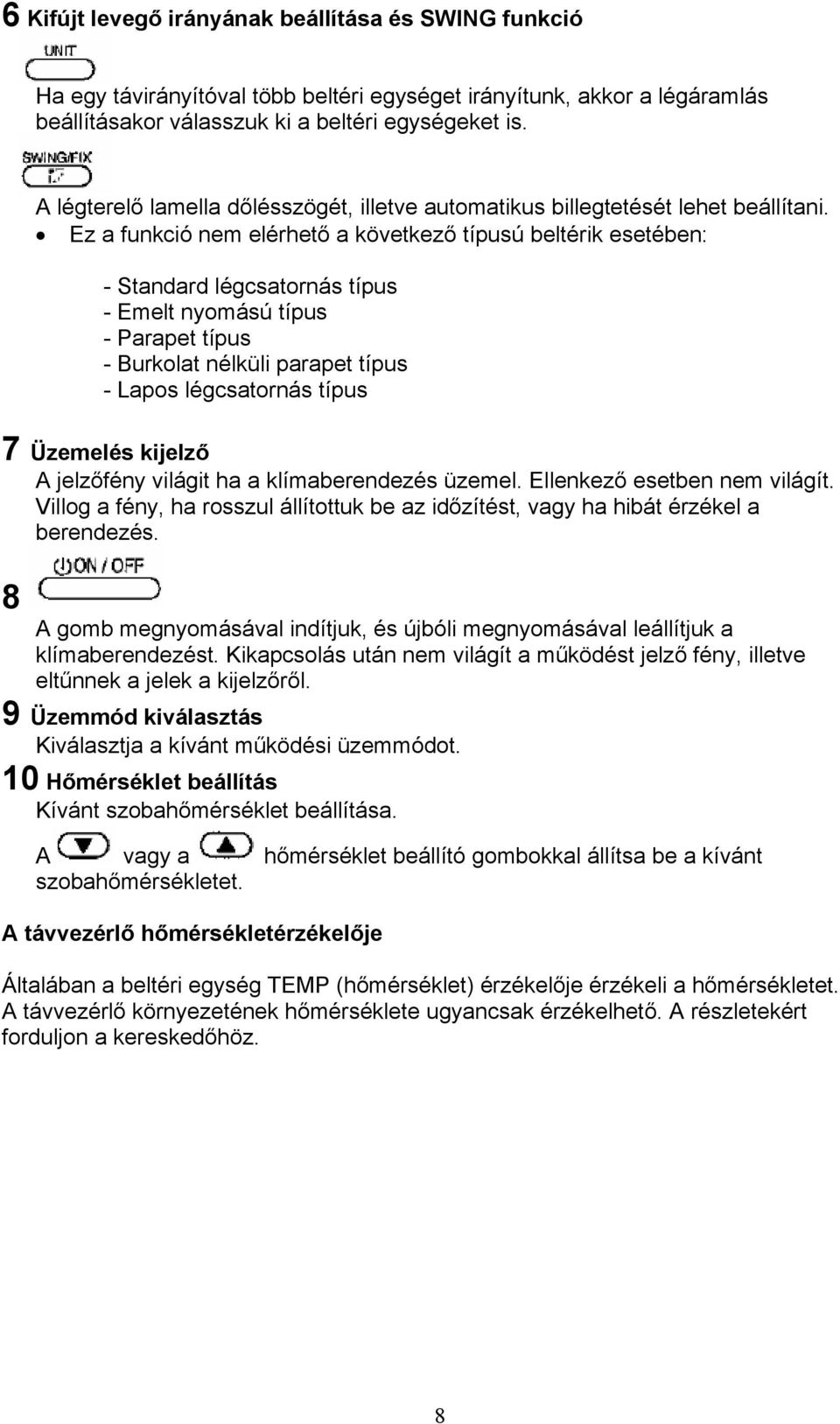

8 6 Kifújt levegő irányának beállítása és SWING funkció Ha egy távirányítóval több beltéri egységet irányítunk, akkor a légáramlás beállításakor válasszuk ki a beltéri egységeket is. A légterelő lamella dőlésszögét, illetve automatikus billegtetését lehet beállítani. Ez a funkció nem elérhető a következő típusú beltérik esetében: - Standard légcsatornás típus - Emelt nyomású típus - Parapet típus - Burkolat nélküli parapet típus - Lapos légcsatornás típus 7 Üzemelés kijelző A jelzőfény világit ha a klímaberendezés üzemel. Ellenkező esetben nem világít. Villog a fény, ha rosszul állítottuk be az időzítést, vagy ha hibát érzékel a berendezés. 8 A gomb megnyomásával indítjuk, és újbóli megnyomásával leállítjuk a klímaberendezést. Kikapcsolás után nem világít a működést jelző fény, illetve eltűnnek a jelek a kijelzőről. 9 Üzemmód kiválasztás Kiválasztja a kívánt működési üzemmódot. 10 Hőmérséklet beállítás Kívánt szobahőmérséklet beállítása. A vagy a hőmérséklet beállító gombokkal állítsa be a kívánt szobahőmérsékletet. A távvezérlő hőmérsékletérzékelője Általában a beltéri egység TEMP (hőmérséklet) érzékelője érzékeli a hőmérsékletet. A távvezérlő környezetének hőmérséklete ugyancsak érzékelhető. A részletekért forduljon a kereskedőhöz. 8

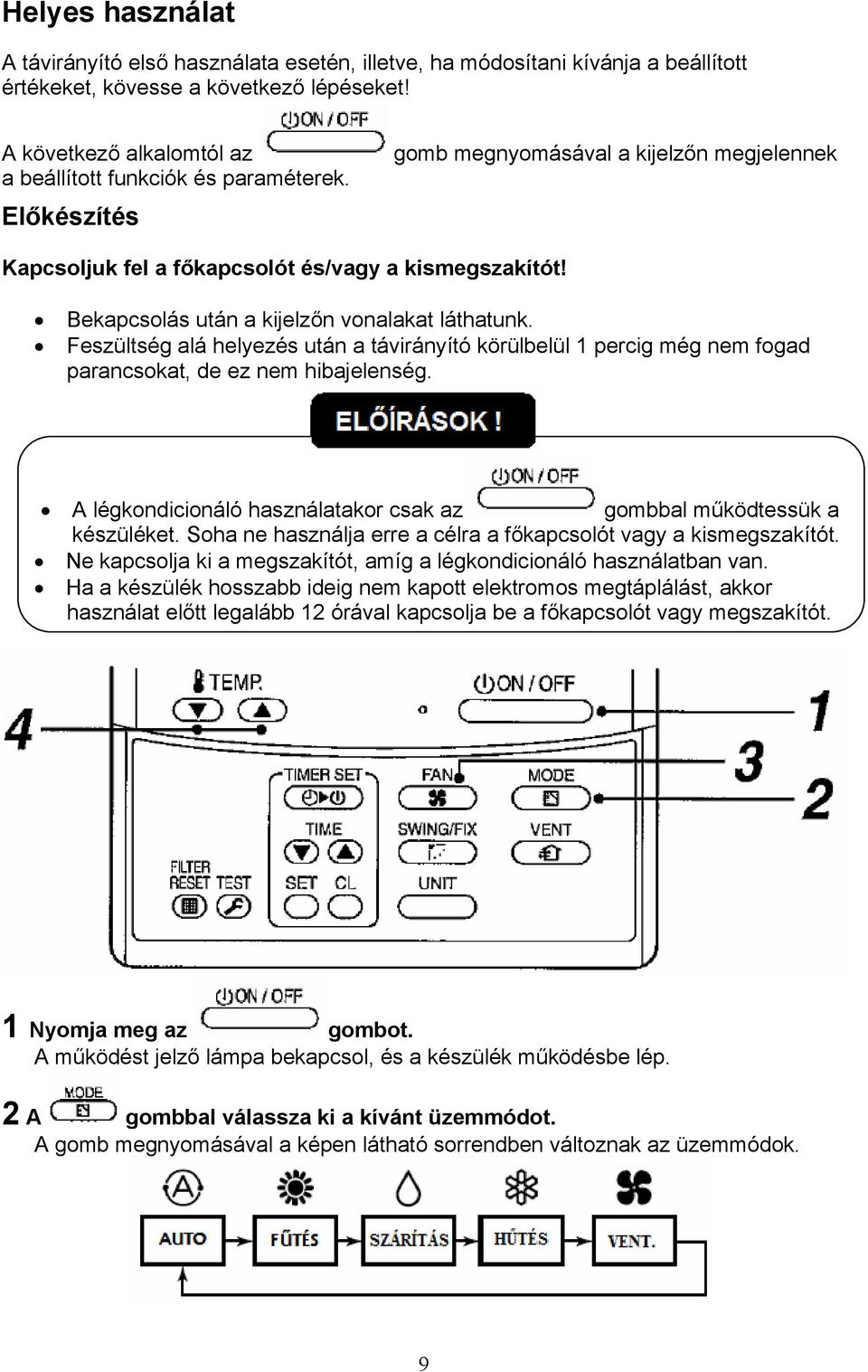

9 Helyes használat A távirányító első használata esetén, illetve, ha módosítani kívánja a beállított értékeket, kövesse a következő lépéseket! A következő alkalomtól az a beállított funkciók és paraméterek. Előkészítés gomb megnyomásával a kijelzőn megjelennek Kapcsoljuk fel a főkapcsolót és/vagy a kismegszakítót! Bekapcsolás után a kijelzőn vonalakat láthatunk. Feszültség alá helyezés után a távirányító körülbelül 1 percig még nem fogad parancsokat, de ez nem hibajelenség. A légkondicionáló használatakor csak az gombbal működtessük a készüléket. Soha ne használja erre a célra a főkapcsolót vagy a kismegszakítót. Ne kapcsolja ki a megszakítót, amíg a légkondicionáló használatban van. Ha a készülék hosszabb ideig nem kapott elektromos megtáplálást, akkor használat előtt legalább 12 órával kapcsolja be a főkapcsolót vagy megszakítót. 1 Nyomja meg az gombot. A működést jelző lámpa bekapcsol, és a készülék működésbe lép. 2 A gombbal válassza ki a kívánt üzemmódot. A gomb megnyomásával a képen látható sorrendben változnak az üzemmódok. 9

10 A szárító funkció nem található meg az emelt nyomású légcsatornás beltéri egység esetében. 3 Légáramlás sebességének kiválasztása a nyomógombbal. A gomb megnyomásával a képen látható sorrendben változnak az üzemmódok. Amikor a levegő térfogat AUTO -ra van állítva, akkor a levegő térfogata a szoba hőmérsékletétől függően változik. Amikor a kijelzőn üzemmód látható, a légszállítás a szoba hőmérsékletének megfelelően változik. DRY (páramentesítő) üzemmódban kijelzés lesz látható a kijelzőn és a légáramlás alacsonyra lesz állítva. Ha fűtő üzemmódban nem elegendő a fűtés és a ventilátorfokozat alacsonyra van állítva, akkor válassza a közepes, vagy a magas ventilátor fordulatszámot. A szobahőmérséklet érzékelő szenzor a beltéri egység levegő beáramlási nyílásánál található. A készülék beépítésétől függően az itt érzékelt hőmérséklet eltérhet a szobahőmérséklettől. Automatikus ventilátor fokozat üzemmód nem választható ventilátor üzemmódban, mivel a ventilátor fordulatszáma a szobahőmérséklet függvényében változik. Emelt nyomású légcsatornás típus esetében nem lehet a légáramlás sebességét állítani. Ebben az esetben magas ventilátor fordulatszám látható a kijelzőn. 4 Állítsa be a kívánt szobahőmérsékletet a hőmérséklet állító TEMP. Leállítás gombokkal. Nyomja meg az gombot. A működést jelző lámpa kialszik, és a készülék leáll. 10

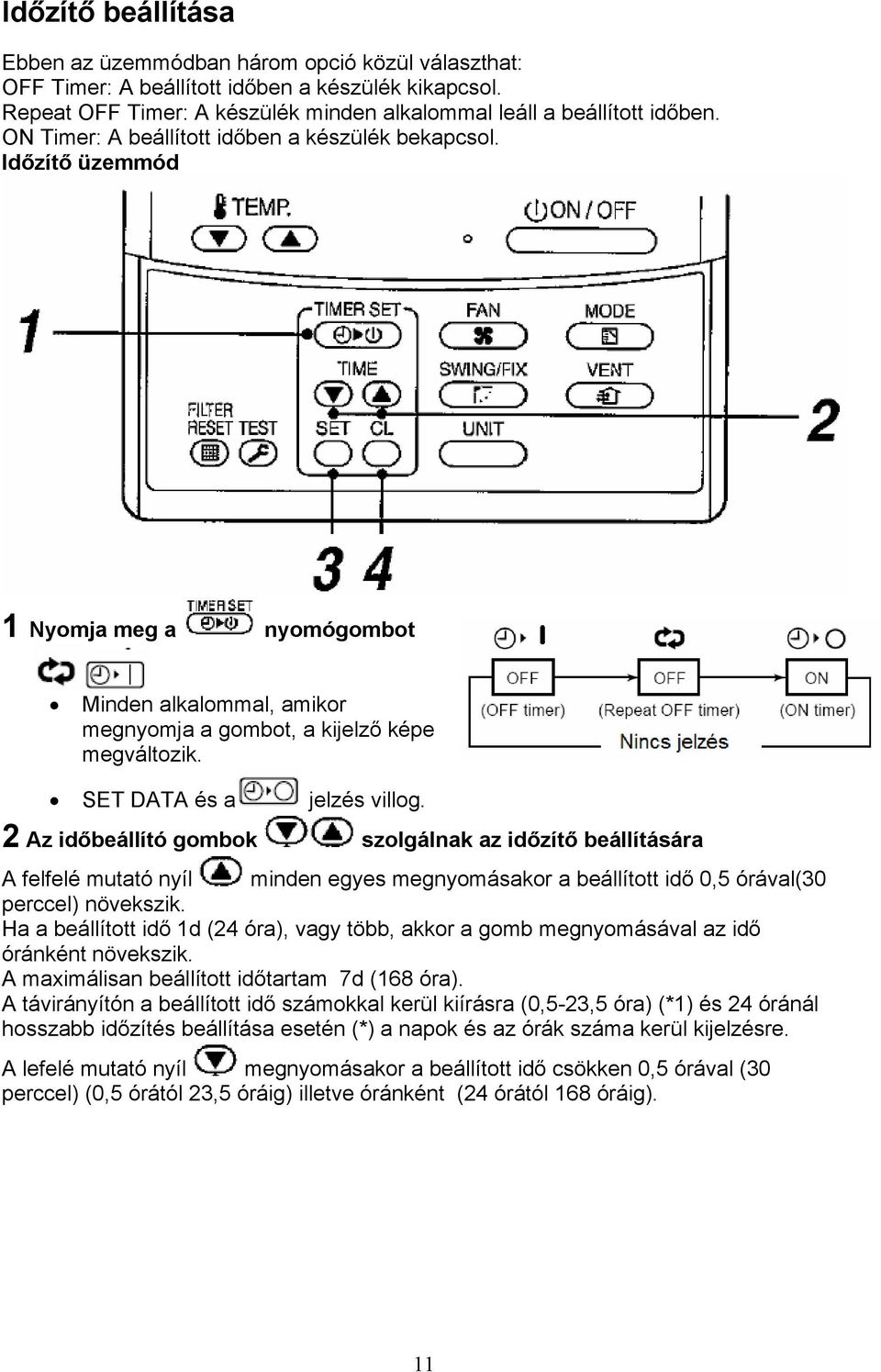

11 Időzítő beállítása Ebben az üzemmódban három opció közül választhat: OFF Timer: A beállított időben a készülék kikapcsol. Repeat OFF Timer: A készülék minden alkalommal leáll a beállított időben. ON Timer: A beállított időben a készülék bekapcsol. Időzítő üzemmód 1 Nyomja meg a nyomógombot Minden alkalommal, amikor megnyomja a gombot, a kijelző képe megváltozik. SET DATA és a jelzés villog. 2 Az időbeállító gombok szolgálnak az időzítő beállítására A felfelé mutató nyíl minden egyes megnyomásakor a beállított idő 0,5 órával(30 perccel) növekszik. Ha a beállított idő 1d (24 óra), vagy több, akkor a gomb megnyomásával az idő óránként növekszik. A maximálisan beállított időtartam 7d (168 óra). A távirányítón a beállított idő számokkal kerül kiírásra (0,5-23,5 óra) (*1) és 24 óránál hosszabb időzítés beállítása esetén (*) a napok és az órák száma kerül kijelzésre. A lefelé mutató nyíl megnyomásakor a beállított idő csökken 0,5 órával (30 perccel) (0,5 órától 23,5 óráig) illetve óránként (24 órától 168 óráig). 11

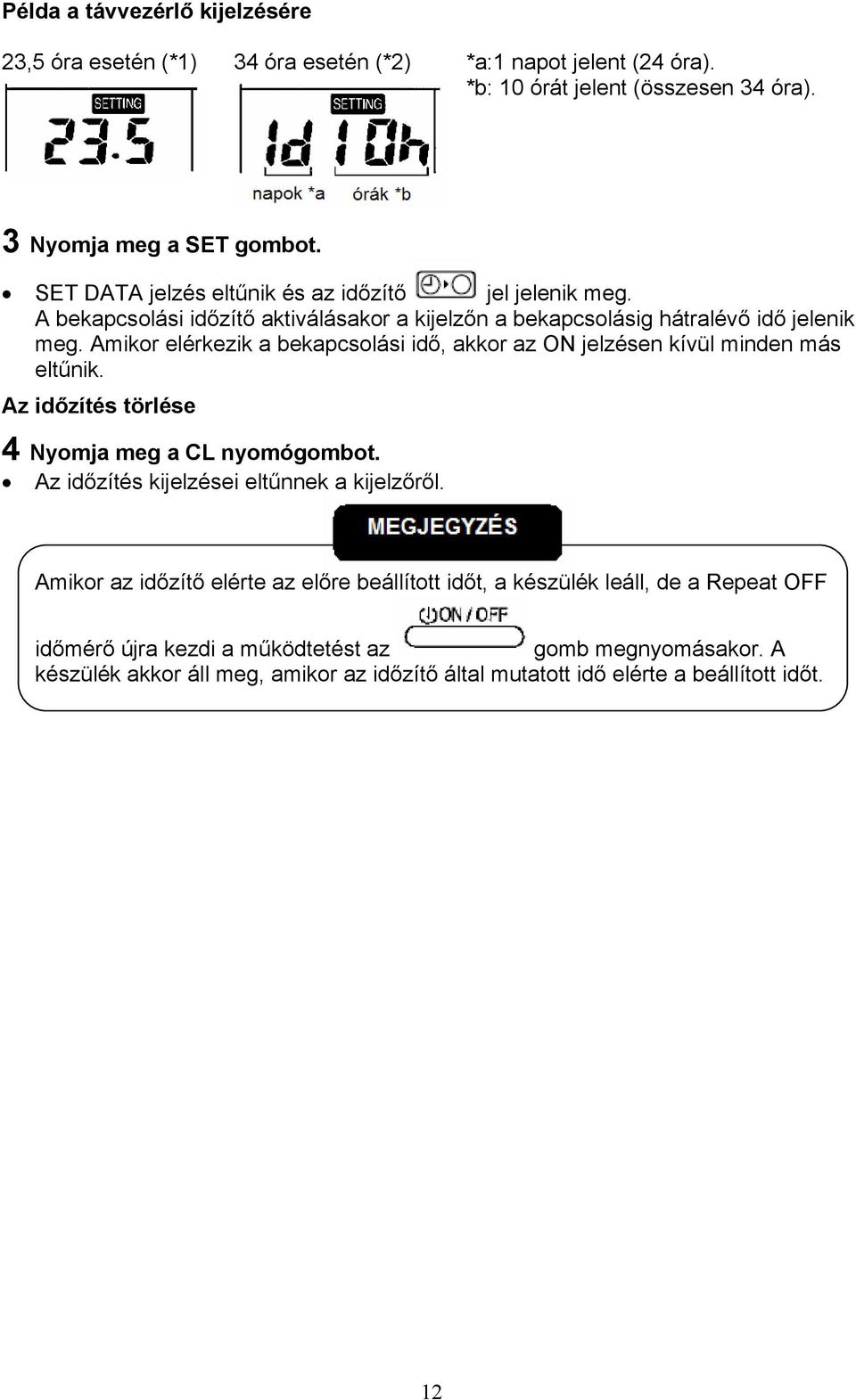

12 Példa a távvezérlő kijelzésére 23,5 óra esetén (*1) 34 óra esetén (*2) *a:1 napot jelent (24 óra). *b: 10 órát jelent (összesen 34 óra). 3 Nyomja meg a SET gombot. SET DATA jelzés eltűnik és az időzítő jel jelenik meg. A bekapcsolási időzítő aktiválásakor a kijelzőn a bekapcsolásig hátralévő idő jelenik meg. Amikor elérkezik a bekapcsolási idő, akkor az ON jelzésen kívül minden más eltűnik. Az időzítés törlése 4 Nyomja meg a CL nyomógombot. Az időzítés kijelzései eltűnnek a kijelzőről. Amikor az időzítő elérte az előre beállított időt, a készülék leáll, de a Repeat OFF időmérő újra kezdi a működtetést az gomb megnyomásakor. A készülék akkor áll meg, amikor az időzítő által mutatott idő elérte a beállított időt. 12

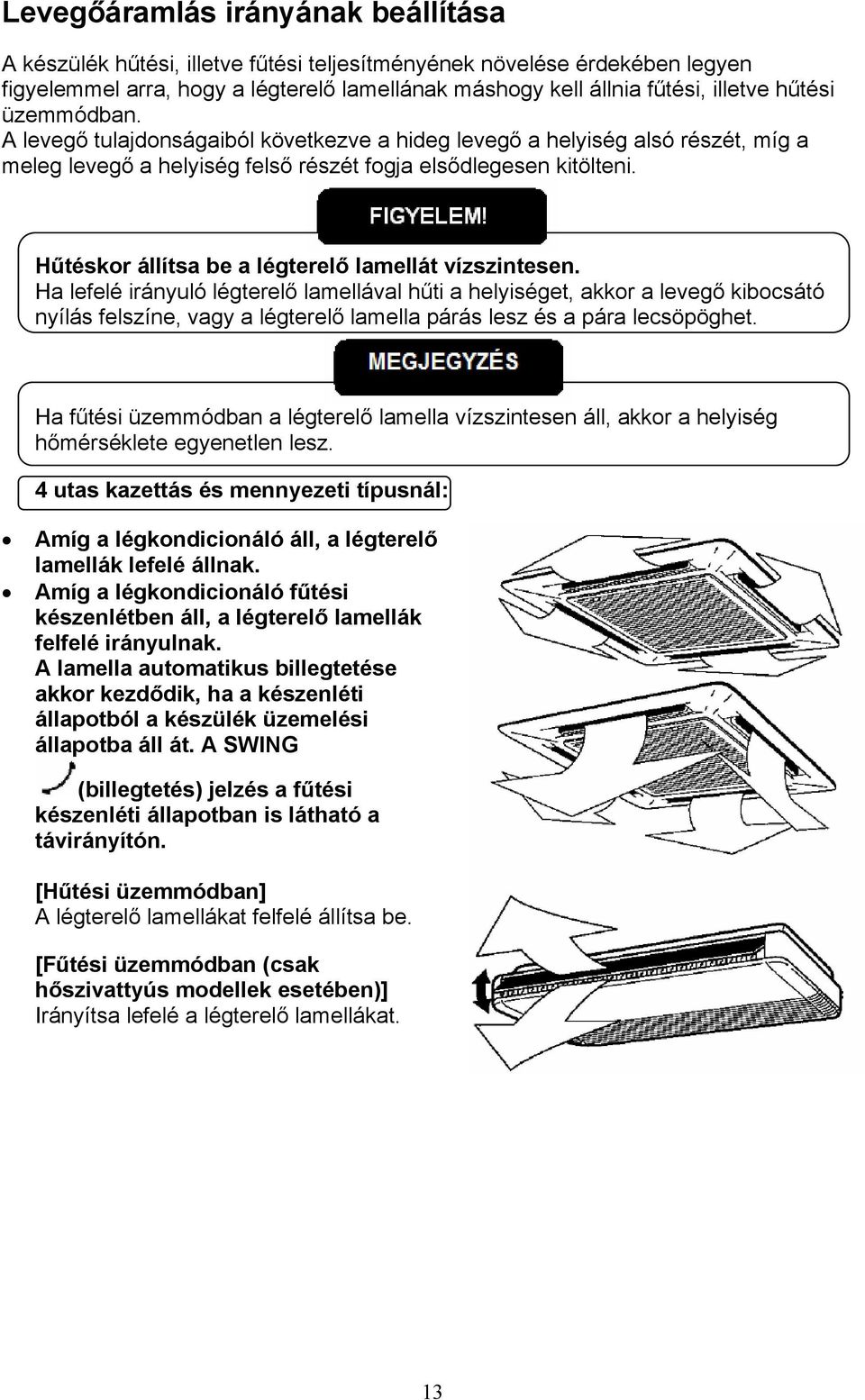

13 Levegőáramlás irányának beállítása A készülék hűtési, illetve fűtési teljesítményének növelése érdekében legyen figyelemmel arra, hogy a légterelő lamellának máshogy kell állnia fűtési, illetve hűtési üzemmódban. A levegő tulajdonságaiból következve a hideg levegő a helyiség alsó részét, míg a meleg levegő a helyiség felső részét fogja elsődlegesen kitölteni. Hűtéskor állítsa be a légterelő lamellát vízszintesen. Ha lefelé irányuló légterelő lamellával hűti a helyiséget, akkor a levegő kibocsátó nyílás felszíne, vagy a légterelő lamella párás lesz és a pára lecsöpöghet. Ha fűtési üzemmódban a légterelő lamella vízszintesen áll, akkor a helyiség hőmérséklete egyenetlen lesz. 4 utas kazettás és mennyezeti típusnál: Amíg a légkondicionáló áll, a légterelő lamellák lefelé állnak. Amíg a légkondicionáló fűtési készenlétben áll, a légterelő lamellák felfelé irányulnak. A lamella automatikus billegtetése akkor kezdődik, ha a készenléti állapotból a készülék üzemelési állapotba áll át. A SWING (billegtetés) jelzés a fűtési készenléti állapotban is látható a távirányítón. [Hűtési üzemmódban] A légterelő lamellákat felfelé állítsa be. [Fűtési üzemmódban (csak hőszivattyús modellek esetében)] Irányítsa lefelé a légterelő lamellákat. 13

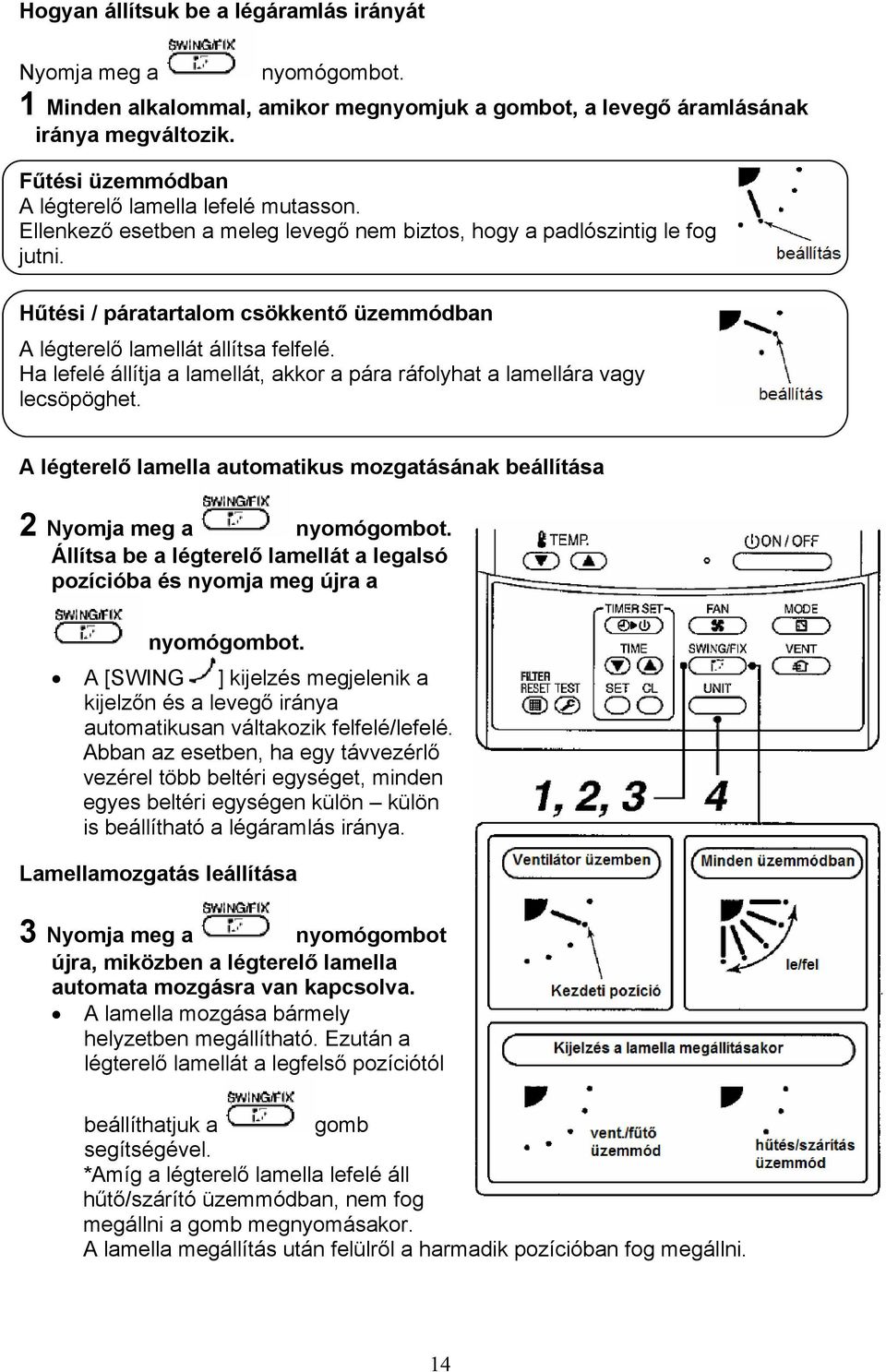

14 Hogyan állítsuk be a légáramlás irányát Nyomja meg a nyomógombot. 1 Minden alkalommal, amikor megnyomjuk a gombot, a levegő áramlásának iránya megváltozik. Fűtési üzemmódban A légterelő lamella lefelé mutasson. Ellenkező esetben a meleg levegő nem biztos, hogy a padlószintig le fog jutni. Hűtési / páratartalom csökkentő üzemmódban A légterelő lamellát állítsa felfelé. Ha lefelé állítja a lamellát, akkor a pára ráfolyhat a lamellára vagy lecsöpöghet. A légterelő lamella automatikus mozgatásának beállítása 2 Nyomja meg a nyomógombot. Állítsa be a légterelő lamellát a legalsó pozícióba és nyomja meg újra a nyomógombot. A [SWING ] kijelzés megjelenik a kijelzőn és a levegő iránya automatikusan váltakozik felfelé/lefelé. Abban az esetben, ha egy távvezérlő vezérel több beltéri egységet, minden egyes beltéri egységen külön külön is beállítható a légáramlás iránya. Lamellamozgatás leállítása 3 Ny omja meg a nyomógombot újra, miközben a légterelő lamella automata mozgásra van kapcsolva. A lamella mozgása bármely helyzetben megállítható. Ezután a légterelő lamellát a legfelső pozíciótól beállíthatjuk a gomb segítségével. *Amíg a légterelő lamella lefelé áll hűtő/szárító üzemmódban, nem fog megállni a gomb megnyomásakor. A lamella megállítás után felülről a harmadik pozícióban fog megállni. 14

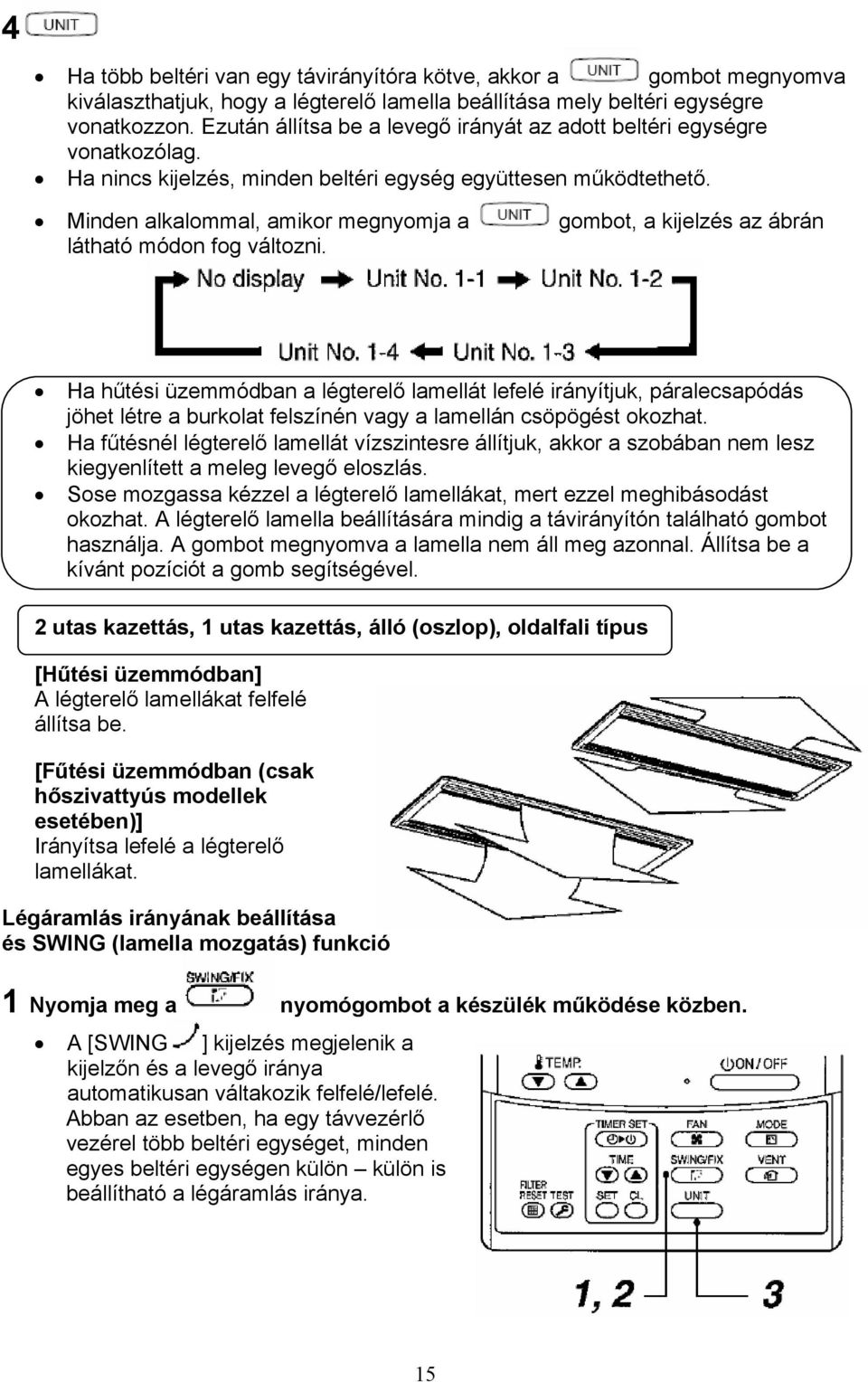

15 4 Ha több beltéri van egy távirányítóra kötve, akkor a gombot megnyomva kiválaszthatjuk, hogy a légterelő lamella beállítása mely beltéri egységre vonatkozzon. Ezután állítsa be a levegő irányát az adott beltéri egységre vonatkozólag. Ha nincs kijelzés, minden beltéri egység együttesen működtethető. Minden alkalommal, amikor megnyomja a gombot, a kijelzés az ábrán látható módon fog változni. Ha hűtési üzemmódban a légterelő lamellát lefelé irányítjuk, páralecsapódás jöhet létre a burkolat felszínén vagy a lamellán csöpögést okozhat. Ha fűtésnél légterelő lamellát vízszintesre állítjuk, akkor a szobában nem lesz kiegyenlített a meleg levegő eloszlás. Sose mozgassa kézzel a légterelő lamellákat, mert ezzel meghibásodást okozhat. A légterelő lamella beállítására mindig a távirányítón található gombot használja. A gombot megnyomva a lamella nem áll meg azonnal. Állítsa be a kívánt pozíciót a gomb segítségével. 2 utas kazettás, 1 utas kazettás, álló (oszlop), oldalfali típus [Hűtési üzemmódban] A légterelő lamellákat felfelé állítsa be. [Fűtési üzemmódban (csak hőszivattyús modellek esetében)] Irányítsa lefelé a légterelő lamellákat. Légáramlás irányának beállítása és SWING (lamella mozgatás) funkció 1 Nyomja meg a nyomógombot a készülék működése közben. A [SWING ] kijelzés megjelenik a kijelzőn és a levegő iránya automatikusan váltakozik felfelé/lefelé. Abban az esetben, ha egy távvezérlő vezérel több beltéri egységet, minden egyes beltéri egységen külön külön is beállítható a légáramlás iránya. 15

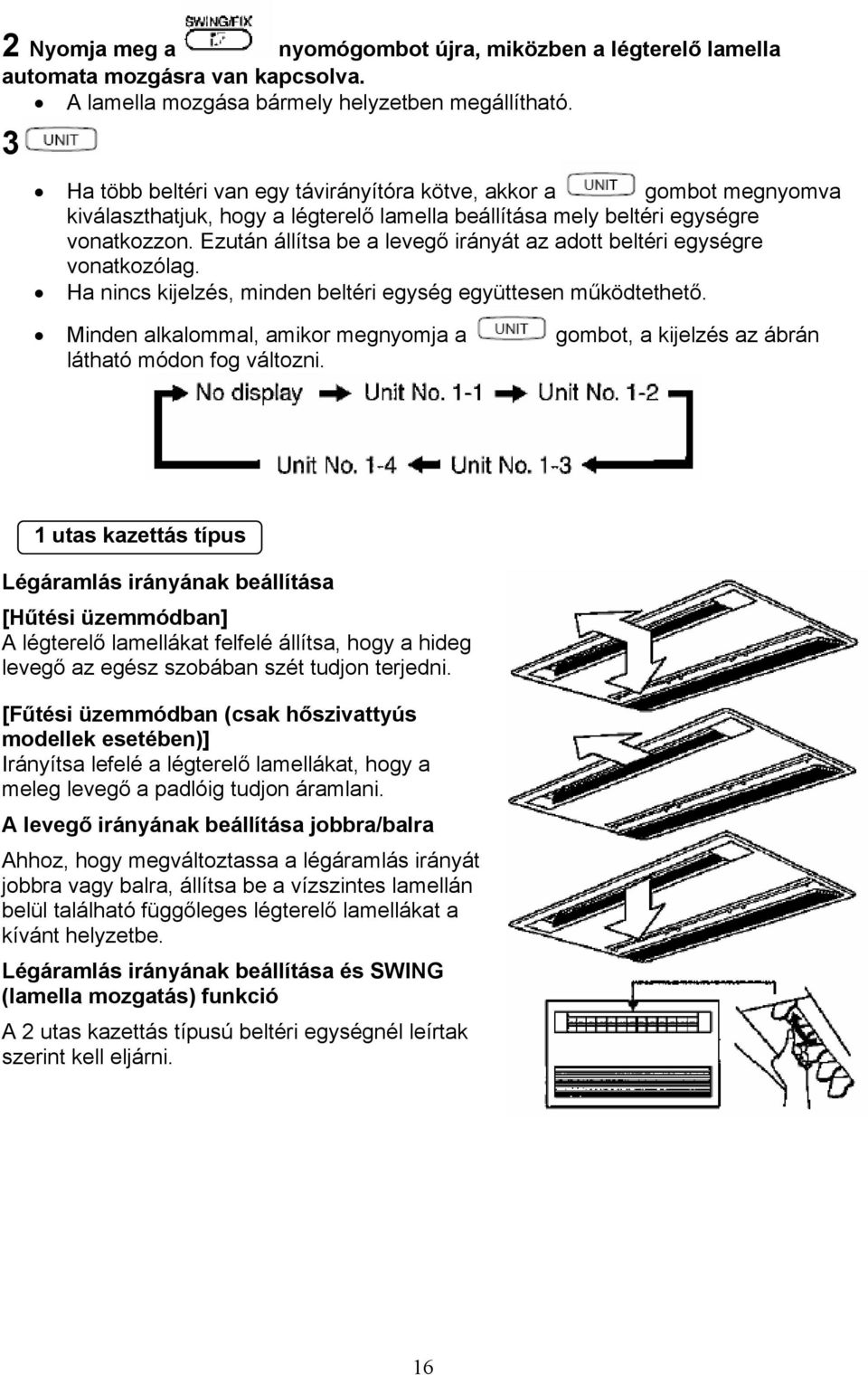

16 2 Nyomja meg a nyomógombot újra, miközben a légterelő lamella automata mozgásra van kapcsolva. A lamella mozgása bármely helyzetben megállítható. 3 Ha több beltéri van egy távirányítóra kötve, akkor a gombot megnyomva kiválaszthatjuk, hogy a légterelő lamella beállítása mely beltéri egységre vonatkozzon. Ezután állítsa be a levegő irányát az adott beltéri egységre vonatkozólag. Ha nincs kijelzés, minden beltéri egység együttesen működtethető. Minden alkalommal, amikor megnyomja a gombot, a kijelzés az ábrán látható módon fog változni. 1 utas kazettás típus Légáramlás irányának beállítása [Hűtési üzemmódban] A légterelő lamellákat felfelé állítsa, hogy a hideg levegő az egész szobában szét tudjon terjedni. [Fűtési üzemmódban (csak hőszivattyús modellek esetében)] Irányítsa lefelé a légterelő lamellákat, hogy a meleg levegő a padlóig tudjon áramlani. A levegő irányának beállítása jobbra/balra Ahhoz, hogy megváltoztassa a légáramlás irányát jobbra vagy balra, állítsa be a vízszintes lamellán belül található függőleges légterelő lamellákat a kívánt helyzetbe. Légáramlás irányának beállítása és SWING (lamella mozgatás) funkció A 2 utas kazettás típusú beltéri egységnél leírtak szerint kell eljárni. 16

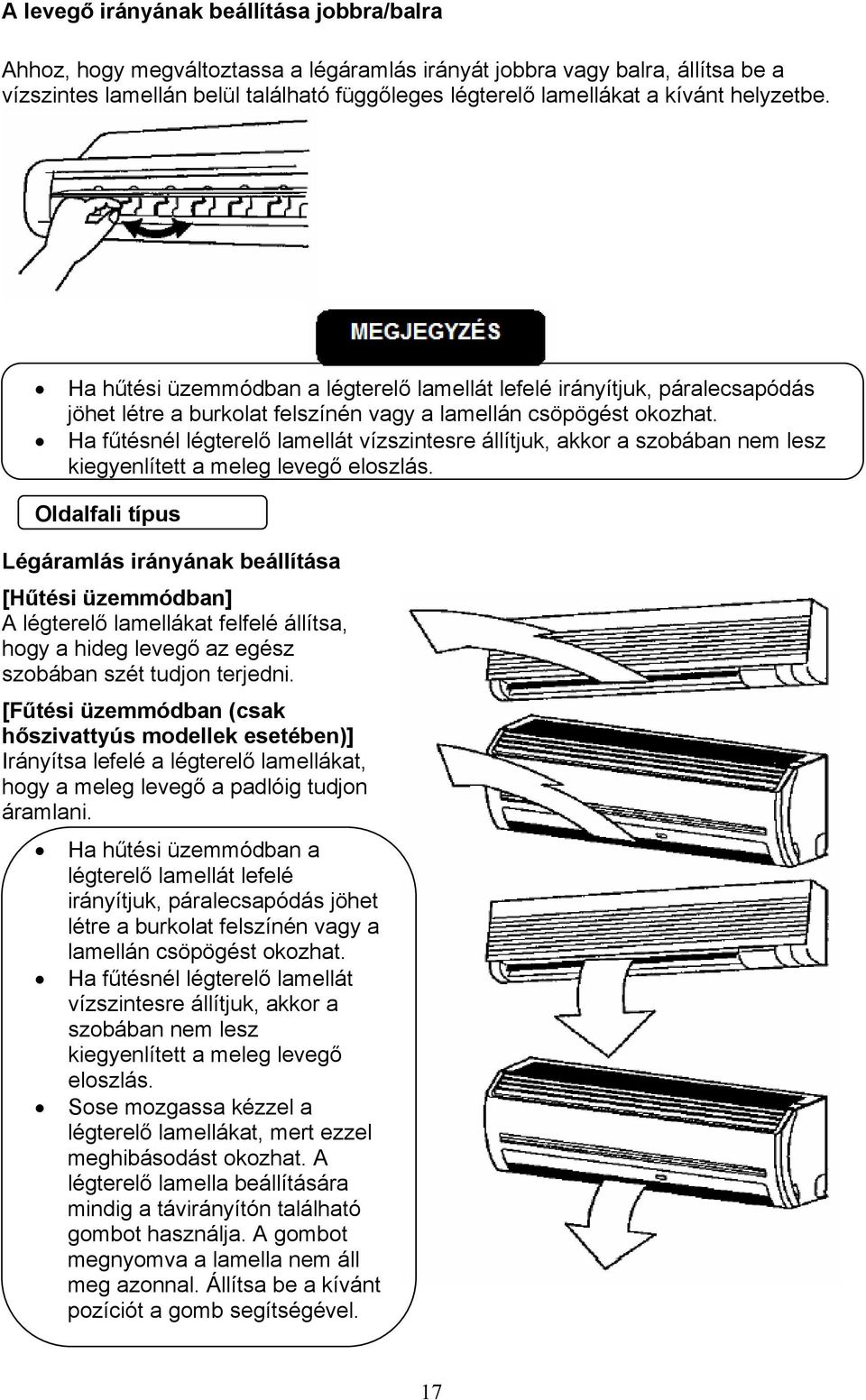

17 A levegő irányának beállítása jobbra/balra Ahhoz, hogy megváltoztassa a légáramlás irányát jobbra vagy balra, állítsa be a vízszintes lamellán belül található függőleges légterelő lamellákat a kívánt helyzetbe. Ha hűtési üzemmódban a légterelő lamellát lefelé irányítjuk, páralecsapódás jöhet létre a burkolat felszínén vagy a lamellán csöpögést okozhat. Ha fűtésnél légterelő lamellát vízszintesre állítjuk, akkor a szobában nem lesz kiegyenlített a meleg levegő eloszlás. Oldalfali típus Légáramlás irányának beállítása [Hűtési üzemmódban] A légterelő lamellákat felfelé állítsa, hogy a hideg levegő az egész szobában szét tudjon terjedni. [Fűtési üzemmódban (csak hőszivattyús modellek esetében)] Irányítsa lefelé a légterelő lamellákat, hogy a meleg levegő a padlóig tudjon áramlani. Ha hűtési üzemmódban a légterelő lamellát lefelé irányítjuk, páralecsapódás jöhet létre a burkolat felszínén vagy a lamellán csöpögést okozhat. Ha fűtésnél légterelő lamellát vízszintesre állítjuk, akkor a szobában nem lesz kiegyenlített a meleg levegő eloszlás. Sose mozgassa kézzel a légterelő lamellákat, mert ezzel meghibásodást okozhat. A légterelő lamella beállítására mindig a távirányítón található gombot használja. A gombot megnyomva a lamella nem áll meg azonnal. Állítsa be a kívánt pozíciót a gomb segítségével. 17

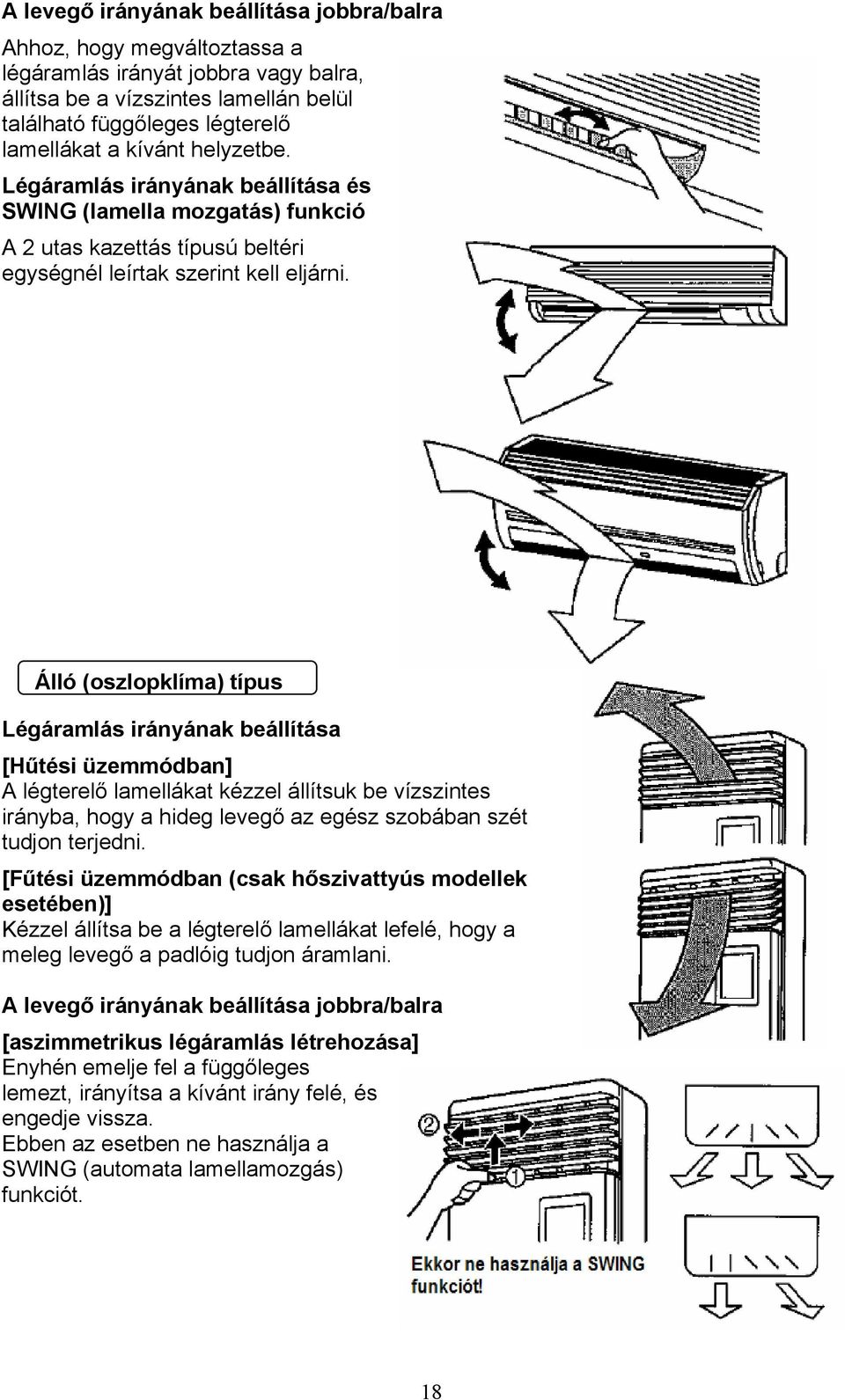

18 A levegő irányának beállítása jobbra/balra Ahhoz, hogy megváltoztassa a légáramlás irányát jobbra vagy balra, állítsa be a vízszintes lamellán belül található függőleges légterelő lamellákat a kívánt helyzetbe. Légáramlás irányának beállítása és SWING (lamella mozgatás) funkció A 2 utas kazettás típusú beltéri egységnél leírtak szerint kell eljárni. Álló (oszlopklíma) típus Légáramlás irányának beállítása [Hűtési üzemmódban] A légterelő lamellákat kézzel állítsuk be vízszintes irányba, hogy a hideg levegő az egész szobában szét tudjon terjedni. [Fűtési üzemmódban (csak hőszivattyús modellek esetében)] Kézzel állítsa be a légterelő lamellákat lefelé, hogy a meleg levegő a padlóig tudjon áramlani. A levegő irányának beállítása jobbra/balra [aszimmetrikus légáramlás létrehozása] Enyhén emelje fel a függőleges lemezt, irányítsa a kívánt irány felé, és engedje vissza. Ebben az esetben ne használja a SWING (automata lamellamozgás) funkciót. 18

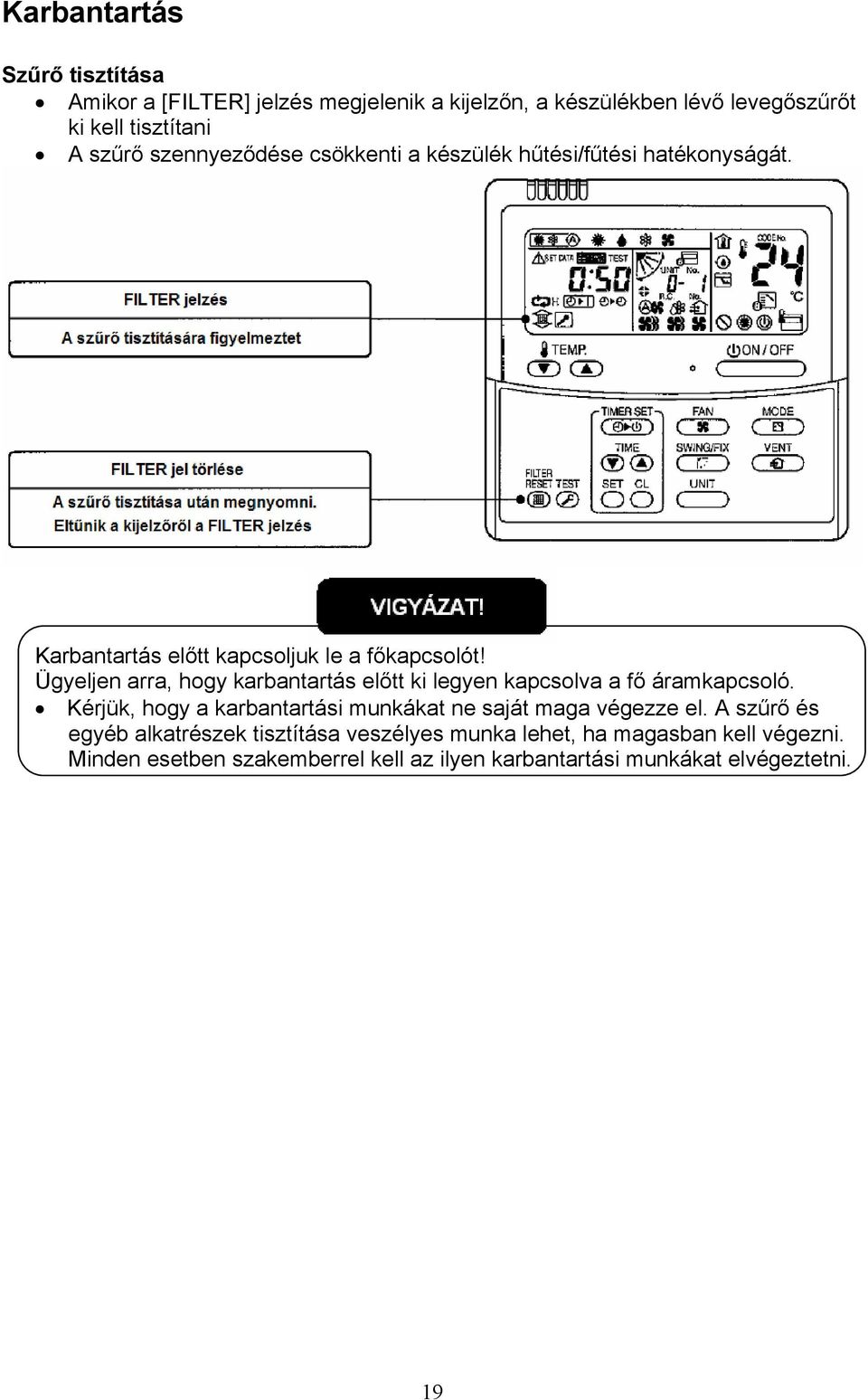

19 Karbantartás Szűrő tisztítása Amikor a [FILTER] jelzés megjelenik a kijelzőn, a készülékben lévő levegőszűrőt ki kell tisztítani A szűrő szennyeződése csökkenti a készülék hűtési/fűtési hatékonyságát. Karbantartás előtt kapcsoljuk le a főkapcsolót! Ügyeljen arra, hogy karbantartás előtt ki legyen kapcsolva a fő áramkapcsoló. Kérjük, hogy a karbantartási munkákat ne saját maga végezze el. A szűrő és egyéb alkatrészek tisztítása veszélyes munka lehet, ha magasban kell végezni. Minden esetben szakemberrel kell az ilyen karbantartási munkákat elvégeztetni. 19

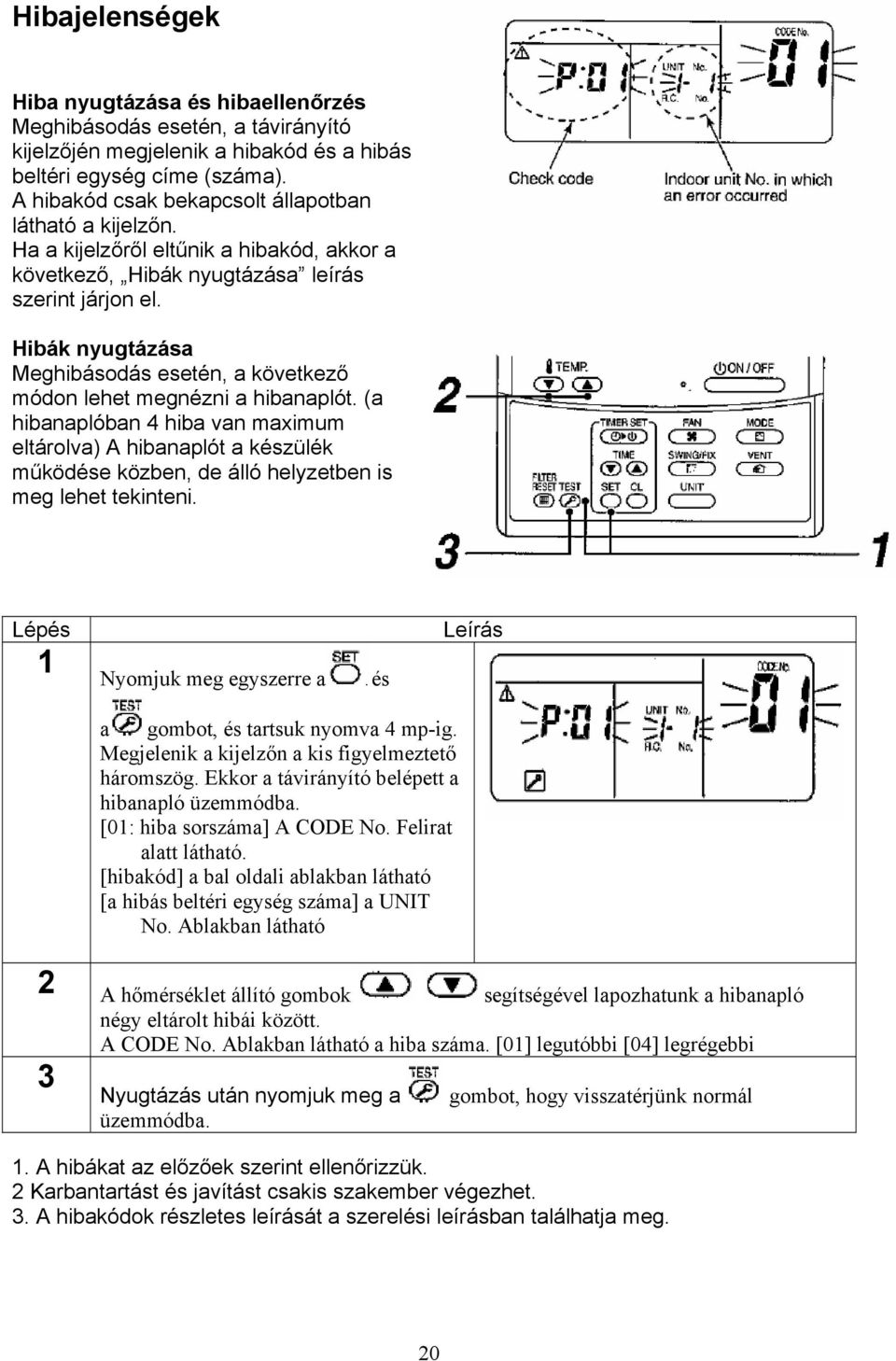

20 Hibajelenségek Hiba nyugtázása és hibaellenőrzés Meghibásodás esetén, a távirányító kijelzőjén megjelenik a hibakód és a hibás beltéri egység címe (száma). A hibakód csak bekapcsolt állapotban látható a kijelzőn. Ha a kijelzőről eltűnik a hibakód, akkor a következő, Hibák nyugtázása leírás szerint járjon el. Hibák nyugtázása Meghibásodás esetén, a következő módon lehet megnézni a hibanaplót. (a hibanaplóban 4 hiba van maximum eltárolva) A hibanaplót a készülék működése közben, de álló helyzetben is meg lehet tekinteni. Lépés Leírás 1 Nyomjuk meg egyszerre a és a gombot, és tartsuk nyomva 4 mp-ig. Megjelenik a kijelzőn a kis figyelmeztető háromszög. Ekkor a távirányító belépett a hibanapló üzemmódba. [01: hiba sorszáma] A CODE No. Felirat alatt látható. [hibakód] a bal oldali ablakban látható [a hibás beltéri egység száma] a UNIT No. Ablakban látható 2 A hőmérséklet állító gombok segítségével lapozhatunk a hibanapló négy eltárolt hibái között. A CODE No. Ablakban látható a hiba száma. [01] legutóbbi [04] legrégebbi 3 Nyugtázás után nyomjuk meg a üzemmódba. gombot, hogy visszatérjünk normál 1. A hibákat az előzőek szerint ellenőrizzük. 2 Karbantartást és javítást csakis szakember végezhet. 3. A hibakódok részletes leírását a szerelési leírásban találhatja meg. 20
