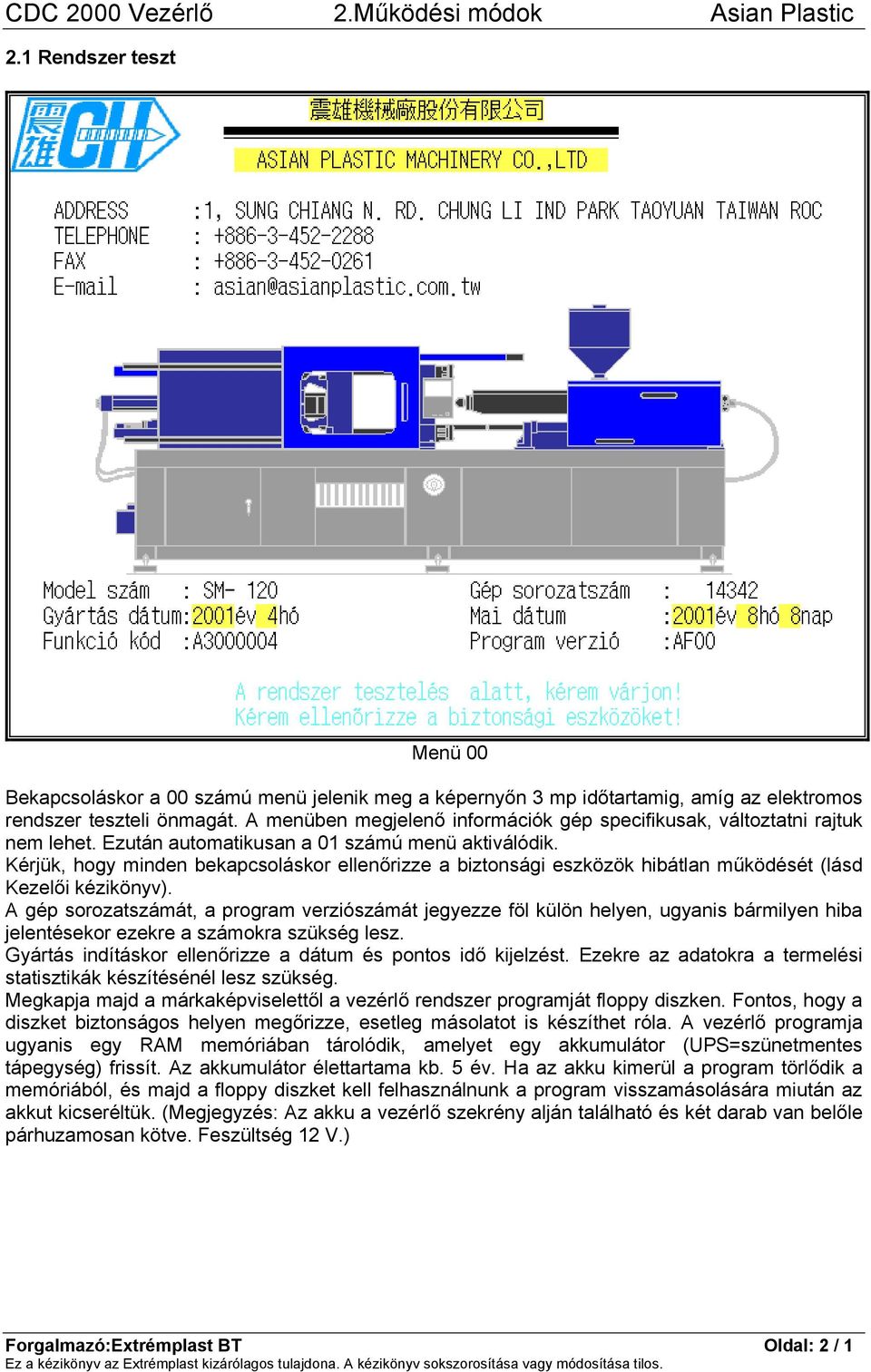

1 2.1 Rendszer teszt Menü 00 Bekapcsoláskor a 00 számú menü jelenik meg a képernyőn 3 mp időtartamig, amíg az elektromos rendszer teszteli önmagát. A menüben megjelenő információk gép specifikusak, változtatni rajtuk nem lehet. Ezután automatikusan a 01 számú menü aktiválódik. Kérjük, hogy minden bekapcsoláskor ellenőrizze a biztonsági eszközök hibátlan működését (lásd Kezelői kézikönyv). A gép sorozatszámát, a program verziószámát jegyezze föl külön helyen, ugyanis bármilyen hiba jelentésekor ezekre a számokra szükség lesz. Gyártás indításkor ellenőrizze a dátum és pontos idő kijelzést. Ezekre az adatokra a termelési statisztikák készítésénél lesz szükség. Megkapja majd a márkaképviselettől a vezérlő rendszer programját floppy diszken. Fontos, hogy a diszket biztonságos helyen megőrizze, esetleg másolatot is készíthet róla. A vezérlő programja ugyanis egy RAM memóriában tárolódik, amelyet egy akkumulátor (UPS=szünetmentes tápegység) frissít. Az akkumulátor élettartama kb. 5 év. Ha az akku kimerül a program törlődik a memóriából, és majd a floppy diszket kell felhasználnunk a program visszamásolására miután az akkut kicseréltük. (Megjegyzés: Az akku a vezérlő szekrény alján található és két darab van belőle párhuzamosan kötve. Feszültség 12 V.) Forgalmazó:Extrémplast BT Oldal: 2 / 1

2 2.2 Kézi működési mód beállítások Menü 01 Miután a rendszer önteszt befejeződött a 01 menü aktiválódik. Ez a kézi üzemmódban való beállítást teszi lehetővé. A nyomógomb bal felső sarkában apró lámpa (LED) jelzi a bekapcsolt állapotot. A gép bekapcsolásakor egyébként a kézi üzemmód lesz automatikusan kiválasztva, tehát ilyenkor már felesleges megnyomnunk mégegyszer a nyomógombot. A gomb segítségével váltunk automata vagy félautomata üzemmódból kézi üzemmódba. Az egyes mezők jelentése: Szerszám# = Az éppen betöltött szerszám beállítás azonosítója. Dűzni = A dűzni fűtés erőssége százalékban megadva, beállított érték (%) T1-T6 = Az egyes fűtőzónák beállított hőmérsékletei ( C) TC = A tartalék fűtőzóna beállított hőmérséklete ( C) --- = A tényleges fűtőzóna hőmérsékletek. Piros szegély jelzi ha a zóna fűtés be van kapcsolva. LOT szám = Egy sorozatban legyártandó termékek száma Jó darabszám = Egy sorozaton belül legyártott hibátlan termékek száma A kilökő jelenlegi pozíciója (mm) A záróegység aktuális pozíciója (mm) A csiga aktuális pozíciója (mm) Rendszernyomás (bar), csak közvetlen hidraulikus gépeknél. Csiga fordulatszám plasztikáláskor (1/perc). Az ábra plasztikáláskor forog. Forgalmazó:Extrémplast BT Oldal: 2 / 2

3 2.3 Automata üzemmód beállításai Menü 02 Automata vagy félautomata üzemmódra való átkapcsoláskor a Menü 02 jelenik meg a képernyőn. Ez a menü nem sokban különbözik az előző Menü 01-től. Itt csak a különbségeket írjuk le. Minden érték csak az automata üzemmódra vonatkozik. Ciklusidő: Az aktuális ciklusidő automata üzemmódban. Befröccs idő: A befröccsöntési idő beállítása. Hűlési idő: A termék szerszámban történő hűlésének ideje. Késleltetés: A kilökés vége és a szerszám zárás kezdete közötti idő. Hagyjunk elegendő időt a darab kieséséhez. Ha a gépen a fotocella érzékelés be van kapcsolva, a fotocella felülírhatja ezt az időt. Vagyis, ha a fotocella hamarabb érzékeli a darab kiesését, mint a beírt idő, akkor a zárás a fotocella jelére elindul. Forgalmazó:Extrémplast BT Oldal: 2 / 3

4 2.4 Gyorsbeállító menü Menü 67 (F9 funkciógomb) Gyakorlott felhasználók számára készült oldal, akik teljesen tisztában vannak a gép kezelésével valamint a fröccsöntési folyamattal. Minden főbb folyamat paraméter beállítható ezen az oldalon. Főleg egyszerűbb folyamatok beállításait végezhetjük itt el. Ezen paraméterek mindegyike megtalálható bővebb formában egy másik lapon. Arra is szolgál még, hogy mivel minden paraméter egy oldalon megtekinthető, ezért gyorsan át tudjuk nézni a beállításokat. Az oldal több szekcióra van osztva melyeket vonalak választanak el egymástól. 1.Szerszám nyitás és zárás 2.Kilökő beállítások 3.Befröccsöntés és utánnyomás 4.Plasztikálás és dekompresszió 5.Idők Az egyes mezők értelmezését lásd a megfelelő menü leírásánál. Forgalmazó:Extrémplast BT Oldal: 2 / 4

5 2.5 Gépi ciklusidő áttekintés Menü 66 (F10 funkciógomb) Ennek a menünek nincs külön ikonja. Az első ikonsor utolsó tagja, vagyis az F10 funkciógombbal lehet elérni. Ezen a lapon egy ciklus tényleges idő paramétereit láthatjuk összefoglalva. Míg az előző menü főleg a folyamat paraméterek beállítására szolgált, addig ebben a menüben a folyó termelés egy ciklusának aktuális időit láthatjuk azaz a paraméterek legtöbbjének módosítására nincs lehetőségünk. Csak négy időparaméter módosítható, melyet alább tárgyalunk. A ciklus a bal fölső sarokból indul és végigköveti egy gépi ciklus összes lépését. Az egyes adatmezők jelentése a következő: Lapok zárva: A szerszám zárás ideje. Mag-1 BE: Ha használunk oldalmagot a szerszámban annak befelé mozgásának tényleges ideje. Csavaró BE: Menetes mag bejárásának ideje. Mag-2 BE: Második oldalmag betolásának tényleges ideje. Aggr.előre: Fröccsagregát zárásának tényleges ideje. Fröccs: Befröccsöntés tényleges ideje és utánnyomás együttes ideje. Utánny. Utánnyomás tényleges ideje. Tölt.késl.: A befröccsöntés vége és plasztikálás megkezdése között eltelt idő. Módosítható mező. Forgalmazó:Extrémplast BT Oldal: 2 / 5
