CDC 2000 Vezérlő 4. Fröccsegység beállítások Asian Plastic

Átírás

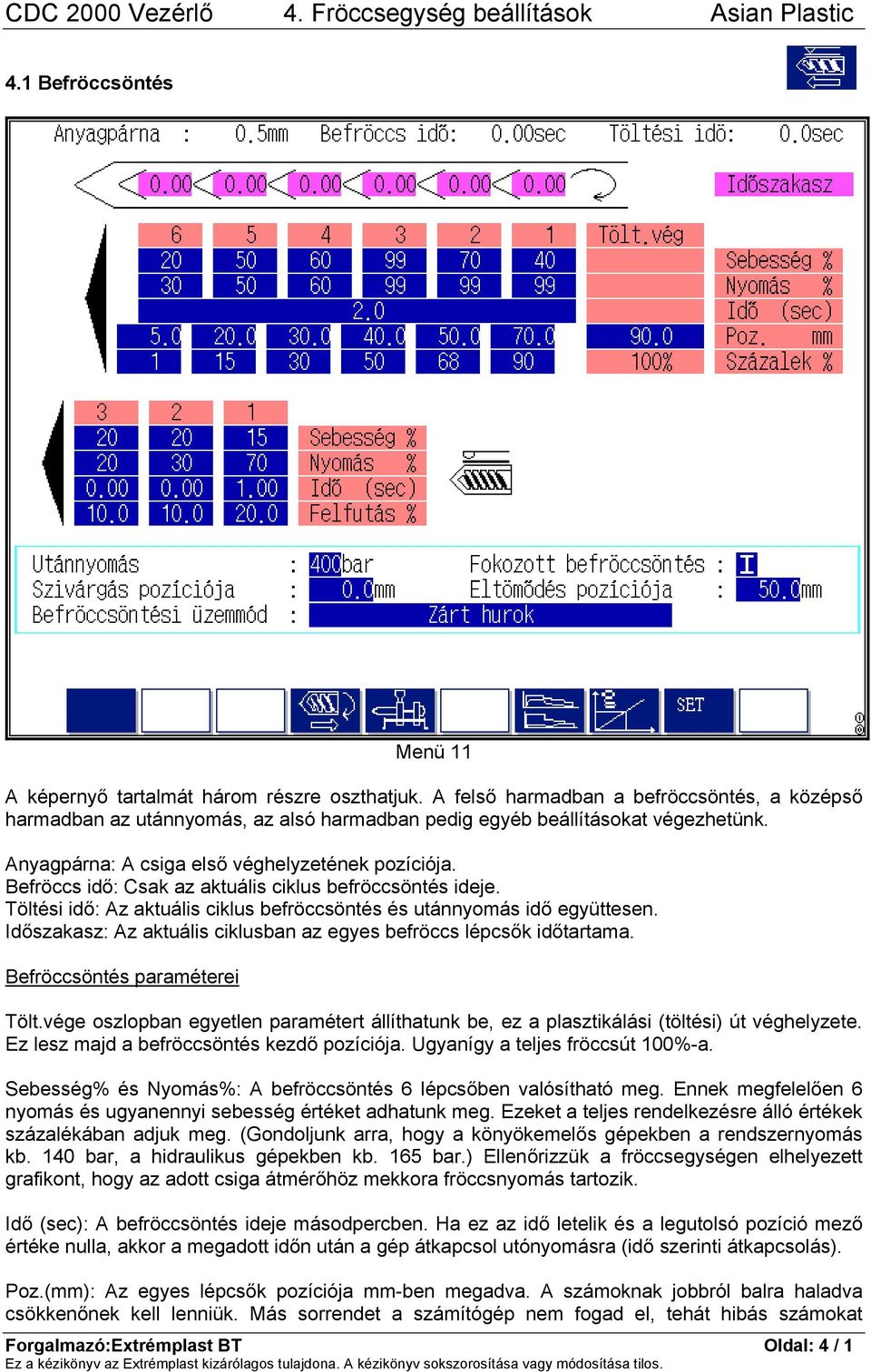

1 4.1 Befröccsöntés Menü 11 A képernyő tartalmát három részre oszthatjuk. A felső harmadban a befröccsöntés, a középső harmadban az utánnyomás, az alsó harmadban pedig egyéb beállításokat végezhetünk. Anyagpárna: A csiga első véghelyzetének pozíciója. Befröccs idő: Csak az aktuális ciklus befröccsöntés ideje. Töltési idő: Az aktuális ciklus befröccsöntés és utánnyomás idő együttesen. Időszakasz: Az aktuális ciklusban az egyes befröccs lépcsők időtartama. Befröccsöntés paraméterei Tölt.vége oszlopban egyetlen paramétert állíthatunk be, ez a plasztikálási (töltési) út véghelyzete. Ez lesz majd a befröccsöntés kezdő pozíciója. Ugyanígy a teljes fröccsút 100%-a. Sebesség% és Nyomás%: A befröccsöntés 6 lépcsőben valósítható meg. Ennek megfelelően 6 nyomás és ugyanennyi sebesség értéket adhatunk meg. Ezeket a teljes rendelkezésre álló értékek százalékában adjuk meg. (Gondoljunk arra, hogy a könyökemelős gépekben a rendszernyomás kb. 140 bar, a hidraulikus gépekben kb. 165 bar.) Ellenőrizzük a fröccsegységen elhelyezett grafikont, hogy az adott csiga átmérőhöz mekkora fröccsnyomás tartozik. Idő (sec): A befröccsöntés ideje másodpercben. Ha ez az idő letelik és a legutolsó pozíció mező értéke nulla, akkor a megadott időn után a gép átkapcsol utónyomásra (idő szerinti átkapcsolás). Poz.(mm): Az egyes lépcsők pozíciója mm-ben megadva. A számoknak jobbról balra haladva csökkenőnek kell lenniük. Más sorrendet a számítógép nem fogad el, tehát hibás számokat Forgalmazó:Extrémplast BT Oldal: 4 / 1

2 képtelenség megadni. Ha az utolsó pozícióban (bal szélső Pozíció mező) értéke nagyobb nullánál, akkor ebben a pozícióban fog a gép átkapcsolni utónyomásra (út szerinti átkapcsolás). Százalék%: A befröccs lépcsők pozícióját nem csak mm-ben adhatjuk meg, hanem a teljes fröccsút százalékában is. Itt is figyeljünk a csökkenő sorrendre! Javaslat: először adjuk meg százalékosan a befröccs lépcsőket, majd nyomjuk meg az (AutoCalc) számítógép kiszámítja a pozíciókat mm-ben a százalék mezők szerint. gombot. Ekkor a Utánnyomás paraméterei Az utánnyomást három vagy négy (ez a gép nagyságától függ) lépcsőben valósíthatjuk meg. Mindegyik lépcsőben az alábbi beállításokat tehetjük meg. Sebesség%: Utánnyomáskor a csiga sebessége a teljes sebességhez képest százalékban megadva. Nyomás%: Nyomás értékek a teljes nyomás százalékában. Idő (sec): Az egyes lépcsők időtartama másodpercben. Itt már nem állíthatunk elmozdulás pozíciót ugyanis ennek nem lenne értelme. Felfutás%: Az egyes lépcsők közötti átváltásnál a felfutás vagy lefutás görbéjének meredekségét adja meg. Tulajdonképpen az egyes lépcsők időtartamának adott százalékában zajlik a lefutás vagy felfutás. Egyéb befröccs paraméterek Utánnyomás: Ha a hidraulika nyomás a megadott érték fölé emelkedik a gép automatikusan átvált (átkapcsol) utánnyomásra. Ha nyomás szerinti átkapcsolást szeretnénk használni, akkor a fröccs időt állítsuk elegendő hosszúra, az utolsó fröccs pozíciót pedig 0 mm-re. Csak nyomásérzékelővel ellátott gépeken működik. Ilyenek a HC tipusjelzésű hidraulikus gépek és a könyökemelős gépek közül a CE minősítésűek. Szivárgás pozíciója: Ha a csiga eléri ezt a pozíciót az azt jelenti, hogy a szerszámban (nem tökéletes zárás esetén) esetleg a dűzni és szerszám kapcsolódásánál szivárgás van. Ilyenkor a 60 Töltési mennyiség elégtelen vagy szivárgás figyelmeztető üzenet jelenik meg a képernyőn és a ciklus megszakad. Az anyagpárna pozíciójánál legfeljebb 10 mm-rel kisebb számot adjunk meg. Eltömődés pozíciója: Ha a szerszámban például valamelyik formaüreg (fészek) eltömődik, esetleg forrócsatornás szerszámban a csatorna fűtés leáll, a csiga nem képes a kívánt mennyiségű anyagot beinjektálni. Ez a pozíció mutatja, hogy hol van az a pont ahol még biztosan nincs eltömődés, egyébként a 59 Dűzni eltömődés figyelmeztető üzenet jelenik meg a képernyőn és a ciklus megszakad. Az anyagpárna pozíciójánál legfeljebb 10 mm-rel nagyobb számot adjunk meg. Befröccsöntési üzemmód: A (+) és (-) nyomógombok segítségével választhatunk négy különböző üzemmód közül. Az Enter ( ) gombbal érvényesítjük a választást. 1. Nyílt hurok 2. Zárt hurok (opció) 3. Nyílt hurok és automata utánnyomás (opció) 4. Zárt hurok és automata utánnyomás (opció) Az Asian Plastic gépek alapkiépítésben nyílt hurkú befröccsöntéssel készülnek. A zárt hurok és a további opciók külön kérésre kerülnek beépítésre. Nyílt hurkú vezérlésnél nem történik ellenőrzés a beállított nyomás és a tényleges nyomás között. Forgalmazó:Extrémplast BT Oldal: 4 / 2

3 Zárt hurkú vezérlésnél egy nagy érzékenységű nyomás érzékelő van beépítve a hidraulikus munkahengerbe amely a fröccsnyomást érzékeli. A nyomás értéke megjelenik a képernyőn. A befröccsöntés 4. lépcsőjében lép életbe a visszacsatolás. A nyomás érzékelő (szenzor) összehasonlítja az aktuális nyomást a beállítottal. Ha eltérés tapasztalható a vezérlés állít a proporcionális szelepen magasabb ill. alacsonyabb nyomás értéket engedélyezvén. Automata utánnyomás: Automata üzemmódban működik. Mikor anyagot juttatunk a formaüregbe a beállított és az aktuális sebesség érték összehasonlításra kerül. Az automata utánnyomás akkor lép életbe amikor a formaüreg megtelt az anyag lefagyott a csatornákban és a csiga mozgása lelassult. Ez az eljárás segít csökkenteni a ciklusidőt, valamint szerszámvédelem szempontjából is előnyös. Forgalmazó:Extrémplast BT Oldal: 4 / 3

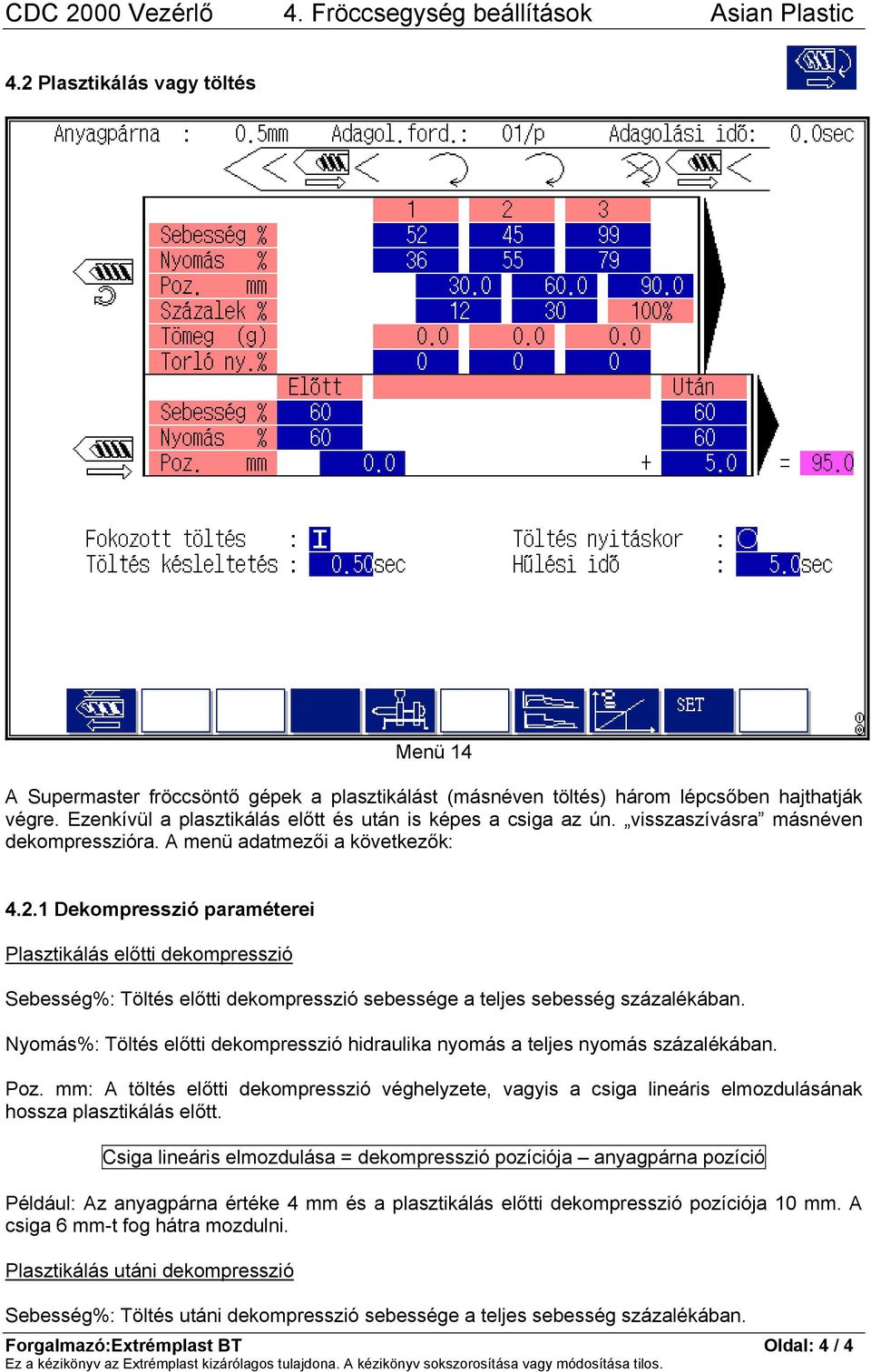

4 4.2 Plasztikálás vagy töltés Menü 14 A Supermaster fröccsöntő gépek a plasztikálást (másnéven töltés) három lépcsőben hajthatják végre. Ezenkívül a plasztikálás előtt és után is képes a csiga az ún. visszaszívásra másnéven dekompresszióra. A menü adatmezői a következők: Dekompresszió paraméterei Plasztikálás előtti dekompresszió Sebesség%: Töltés előtti dekompresszió sebessége a teljes sebesség százalékában. Nyomás%: Töltés előtti dekompresszió hidraulika nyomás a teljes nyomás százalékában. Poz. mm: A töltés előtti dekompresszió véghelyzete, vagyis a csiga lineáris elmozdulásának hossza plasztikálás előtt. Csiga lineáris elmozdulása = dekompresszió pozíciója anyagpárna pozíció Például: Az anyagpárna értéke 4 mm és a plasztikálás előtti dekompresszió pozíciója 10 mm. A csiga 6 mm-t fog hátra mozdulni. Plasztikálás utáni dekompresszió Sebesség%: Töltés utáni dekompresszió sebessége a teljes sebesség százalékában. Forgalmazó:Extrémplast BT Oldal: 4 / 4

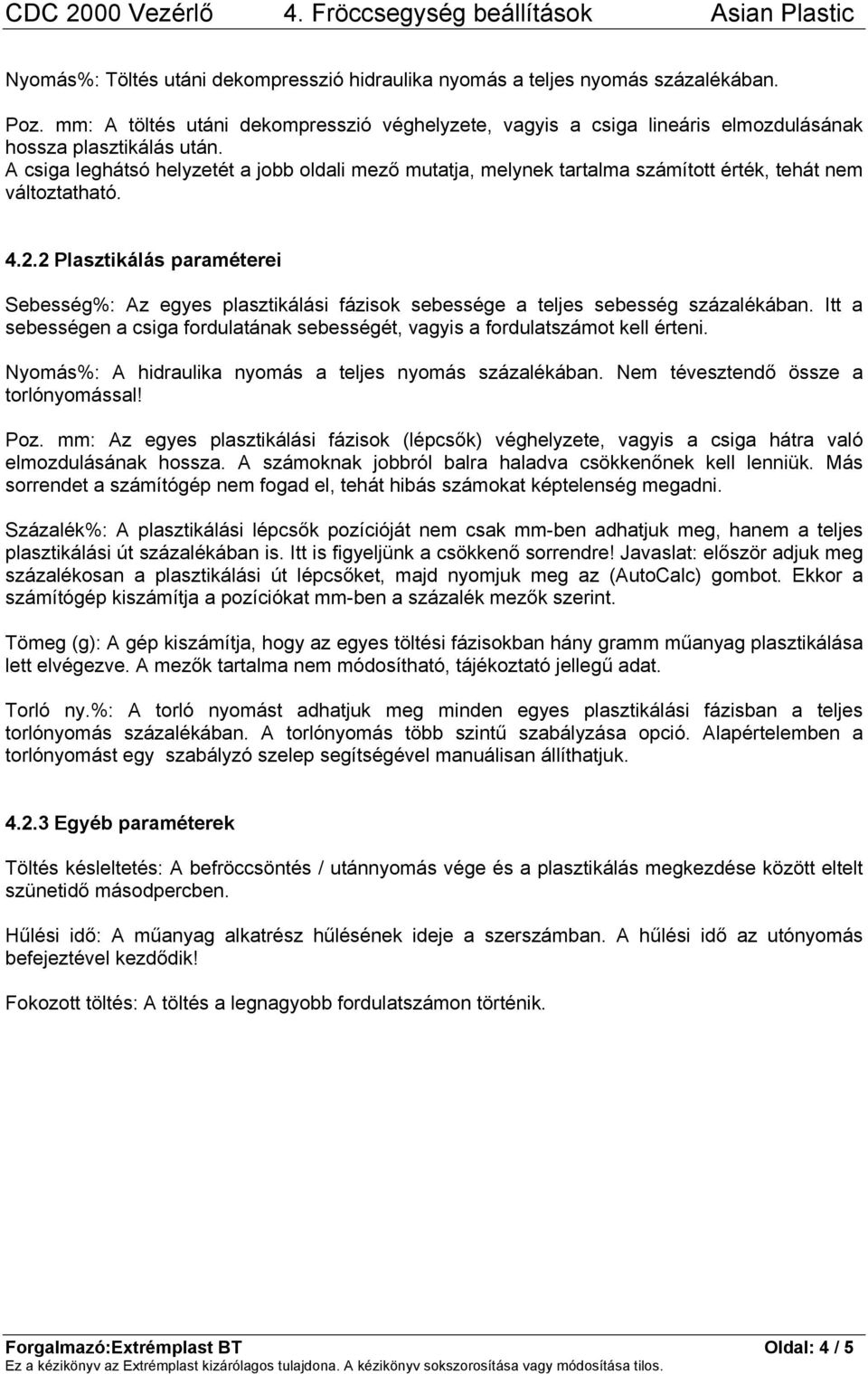

5 Nyomás%: Töltés utáni dekompresszió hidraulika nyomás a teljes nyomás százalékában. Poz. mm: A töltés utáni dekompresszió véghelyzete, vagyis a csiga lineáris elmozdulásának hossza plasztikálás után. A csiga leghátsó helyzetét a jobb oldali mező mutatja, melynek tartalma számított érték, tehát nem változtatható Plasztikálás paraméterei Sebesség%: Az egyes plasztikálási fázisok sebessége a teljes sebesség százalékában. Itt a sebességen a csiga fordulatának sebességét, vagyis a fordulatszámot kell érteni. Nyomás%: A hidraulika nyomás a teljes nyomás százalékában. Nem tévesztendő össze a torlónyomással! Poz. mm: Az egyes plasztikálási fázisok (lépcsők) véghelyzete, vagyis a csiga hátra való elmozdulásának hossza. A számoknak jobbról balra haladva csökkenőnek kell lenniük. Más sorrendet a számítógép nem fogad el, tehát hibás számokat képtelenség megadni. Százalék%: A plasztikálási lépcsők pozícióját nem csak mm-ben adhatjuk meg, hanem a teljes plasztikálási út százalékában is. Itt is figyeljünk a csökkenő sorrendre! Javaslat: először adjuk meg százalékosan a plasztikálási út lépcsőket, majd nyomjuk meg az (AutoCalc) gombot. Ekkor a számítógép kiszámítja a pozíciókat mm-ben a százalék mezők szerint. Tömeg (g): A gép kiszámítja, hogy az egyes töltési fázisokban hány gramm műanyag plasztikálása lett elvégezve. A mezők tartalma nem módosítható, tájékoztató jellegű adat. Torló ny.%: A torló nyomást adhatjuk meg minden egyes plasztikálási fázisban a teljes torlónyomás százalékában. A torlónyomás több szintű szabályzása opció. Alapértelemben a torlónyomást egy szabályzó szelep segítségével manuálisan állíthatjuk Egyéb paraméterek Töltés késleltetés: A befröccsöntés / utánnyomás vége és a plasztikálás megkezdése között eltelt szünetidő másodpercben. Hűlési idő: A műanyag alkatrész hűlésének ideje a szerszámban. A hűlési idő az utónyomás befejeztével kezdődik! Fokozott töltés: A töltés a legnagyobb fordulatszámon történik. Forgalmazó:Extrémplast BT Oldal: 4 / 5

6 4.3 Fröccsegység Menü 15 Ebben a menüben a fröccsegység (aggregát, torony) mozgásokat állíthatjuk be. Sok esetben szükség van arra, hogy ciklusonként a dűzni eltávolodjon a szerszámtól, majd a szerszám bezáródása után újra kapcsolódjon a szerszámmal. A Supermaster gépeken a fröccsegység 2 lépcsőben képes megközelíteni a szerszámot (rájárás) és egy lépcsőben távolodik el tőle (lejárás). A vezérlés a fröccsegység mozgását csak zárt dűzniajtó mellett engedélyezi. A beállítások csak automata és félautomata üzemmódra vonatkoznak. Sebesség%: A mozgás sebessége a teljes sebességhez képest százalékban kifejezve. Az 1. lépcsőben a mozgás legyen gyorsabb a minél rövidebb ciklus érdekében. A 2. lépcsőben viszont lassítsuk le a fröccsegység mozgását, hogy a szerszámhoz való kapcsolódás minél simább legyen. Nyomás%: A nyomás értéke. Előfordulhat, hogy a fröccsnyomás akkora, hogy a fröccsegység a nyomás hatására eltávolodik a szerszámtól és az olvadt műanyag kifolyik a szerszám beömlő nyílás környékén. Ilyenkor növeljük a 2. lépcső nyomását, ugyanakkor ellenőrizzük le, hogy a szerszámban valamelyik fészek nem tömődött-e el. Idő (sec): A mozgások ideje másodpercben kifejezve. Ha a hátra mozgás idejét nullára állítjuk akkor a fröccsegység nem távolodik el a szerszámtól, állandó kapcsolatban van a szerszámmal. Ez nem túl szerencsés, mert folyamatosan terheli az agregát mozgató hidraulikus munkahengert. Mint látjuk a fröccsegység mozgás nem pozíció alapján történik, hanem időre. Ezért figyeljünk arra, hogy a lejárás ideje legyen kisebb, mint a rájárás ideje. Ekkor a dűzni biztosan eléri a szerszámot. A fröccsegység lejárása a szerszámról a plasztikálás és dekompresszió (ha van) befejezése után azonnal történik. Forgalmazó:Extrémplast BT Oldal: 4 / 6

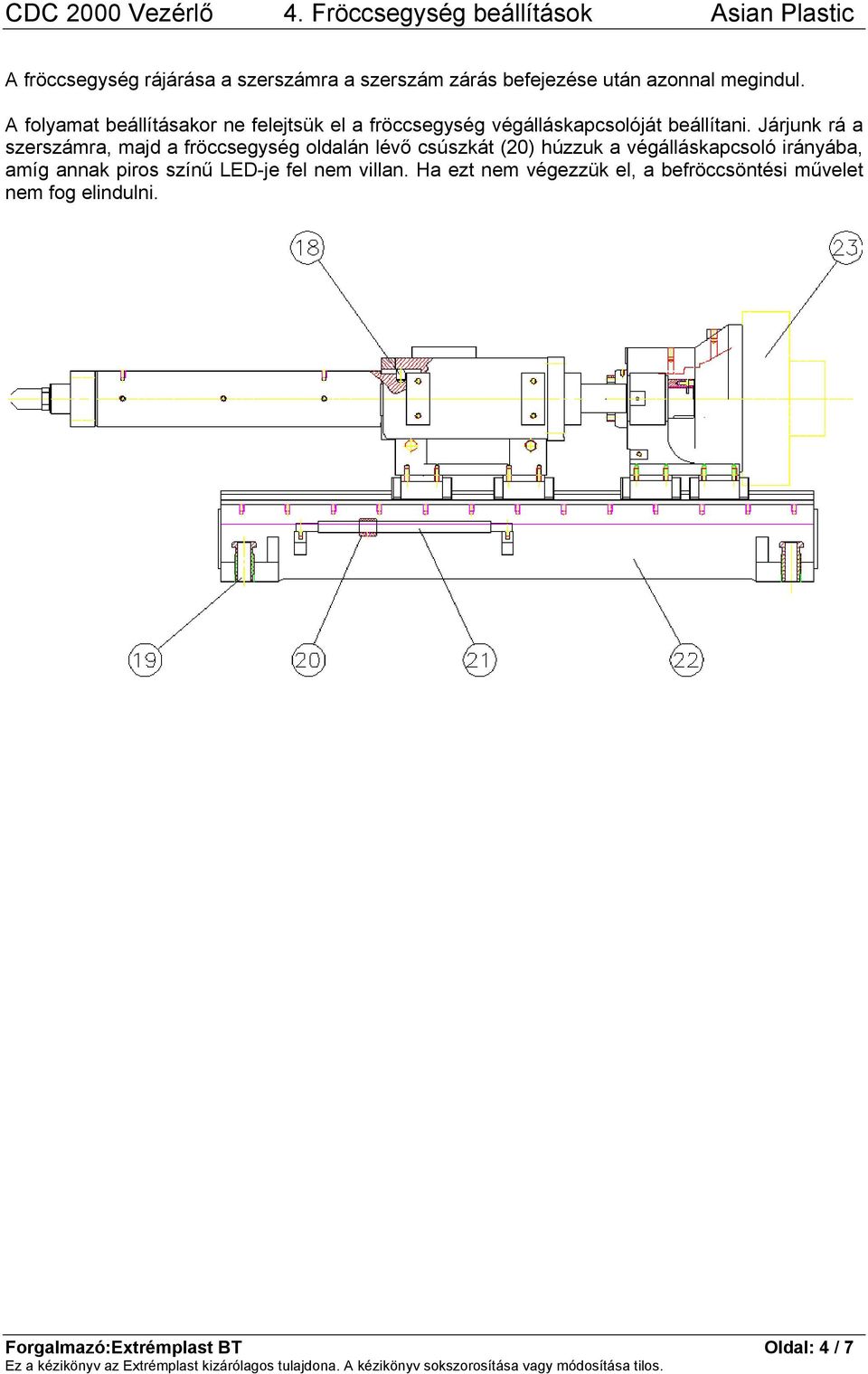

7 A fröccsegység rájárása a szerszámra a szerszám zárás befejezése után azonnal megindul. A folyamat beállításakor ne felejtsük el a fröccsegység végálláskapcsolóját beállítani. Járjunk rá a szerszámra, majd a fröccsegység oldalán lévő csúszkát (20) húzzuk a végálláskapcsoló irányába, amíg annak piros színű LED-je fel nem villan. Ha ezt nem végezzük el, a befröccsöntési művelet nem fog elindulni. Forgalmazó:Extrémplast BT Oldal: 4 / 7

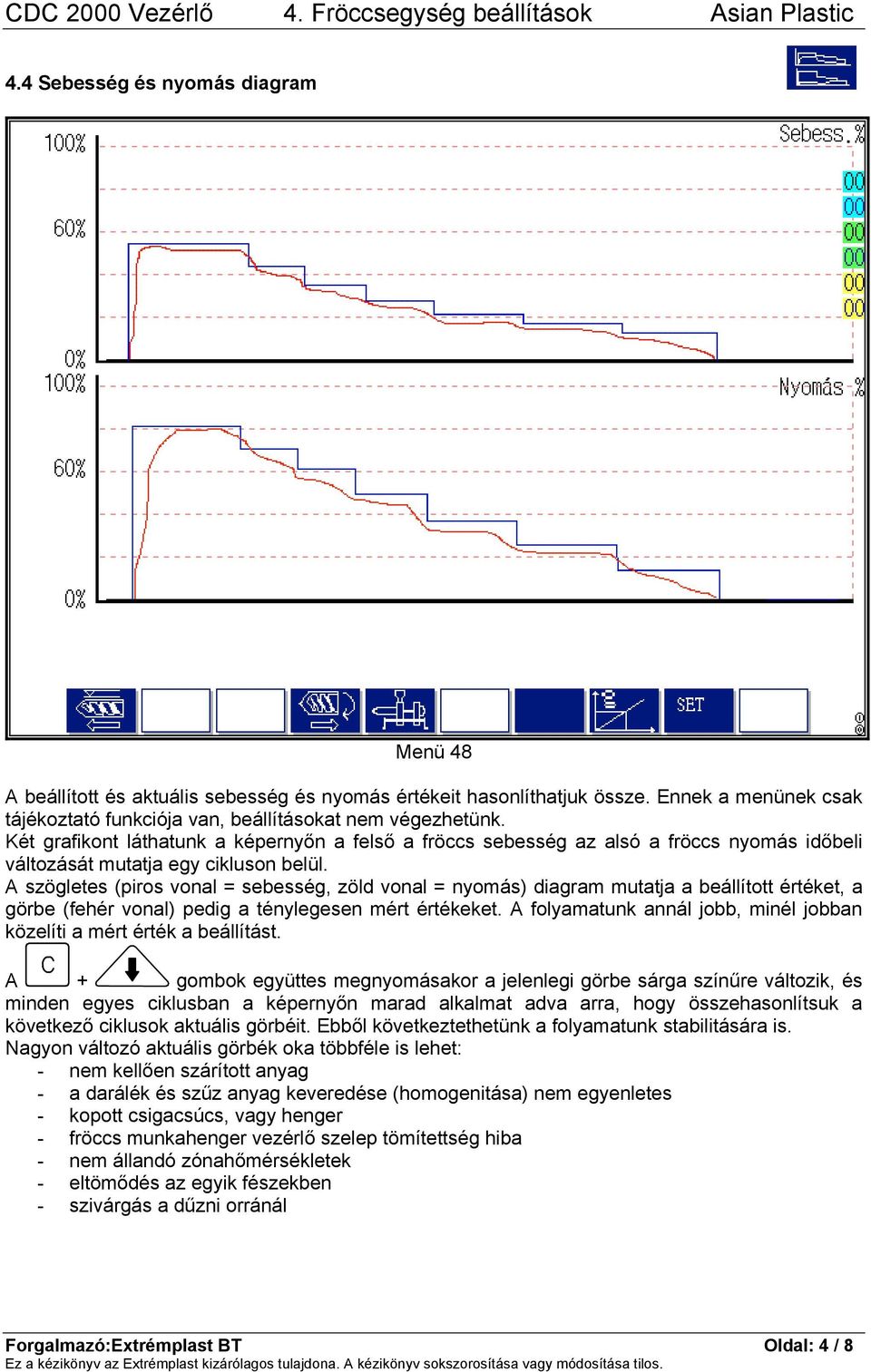

8 4.4 Sebesség és nyomás diagram Menü 48 A beállított és aktuális sebesség és nyomás értékeit hasonlíthatjuk össze. Ennek a menünek csak tájékoztató funkciója van, beállításokat nem végezhetünk. Két grafikont láthatunk a képernyőn a felső a fröccs sebesség az alsó a fröccs nyomás időbeli változását mutatja egy cikluson belül. A szögletes (piros vonal = sebesség, zöld vonal = nyomás) diagram mutatja a beállított értéket, a görbe (fehér vonal) pedig a ténylegesen mért értékeket. A folyamatunk annál jobb, minél jobban közelíti a mért érték a beállítást. A + gombok együttes megnyomásakor a jelenlegi görbe sárga színűre változik, és minden egyes ciklusban a képernyőn marad alkalmat adva arra, hogy összehasonlítsuk a következő ciklusok aktuális görbéit. Ebből következtethetünk a folyamatunk stabilitására is. Nagyon változó aktuális görbék oka többféle is lehet: - nem kellően szárított anyag - a darálék és szűz anyag keveredése (homogenitása) nem egyenletes - kopott csigacsúcs, vagy henger - fröccs munkahenger vezérlő szelep tömítettség hiba - nem állandó zónahőmérsékletek - eltömődés az egyik fészekben - szivárgás a dűzni orránál Forgalmazó:Extrémplast BT Oldal: 4 / 8

9 4.5 Elméleti fröccssúly diagram Menü 16 Tájékoztatást nyújtó menüpont. A vég -pont mutatja a csiga löketét és a hozzá tartozó maximális fröccstérfogatot. A vízszintes tengely hat osztása a befröccsöntési lépcsők egyes pozícióit szemléltetik. Az egyes lépcsőkhöz tartoző befröccsöntött anyag mennyiséget a függőleges tengelyről olvashatjuk le. A diagram tájékoztató jellegű a pontos fröccstérfogat anyagfüggő. A tényleges anyag tömeget úgy kapjuk, hogy a függőleges tengelyen leolvasott értéket megszorozzuk a műanyag fajsúlyával. Például: Az ábrán a legfelső érték 78. Műanyagunk fajsúlya 0.9 g/cm 3. A ténylegesen befröccsöntött tömeg = 78 * 0.9 = 70 g. A bal felső sarokban megjelenik a gép csigájának átmérője. Forgalmazó:Extrémplast BT Oldal: 4 / 9

10 4.6 Elméleti fröccsteljesítmény diagram Menü 17 A digram azt mutatja meg, hogy a beállított Sebesség% mellett mány cm 3 anyag befröccsöntésére alkalmas a csiga másodpercenként. Például, ha a fröccs sebességet 60%-ra állítjuk 33 cm 3 befröccsönteni. Ez természetesen a csigaátmérőtől is függ. műanyagot tudunk másodpercenként Forgalmazó:Extrémplast BT Oldal: 4 / 10

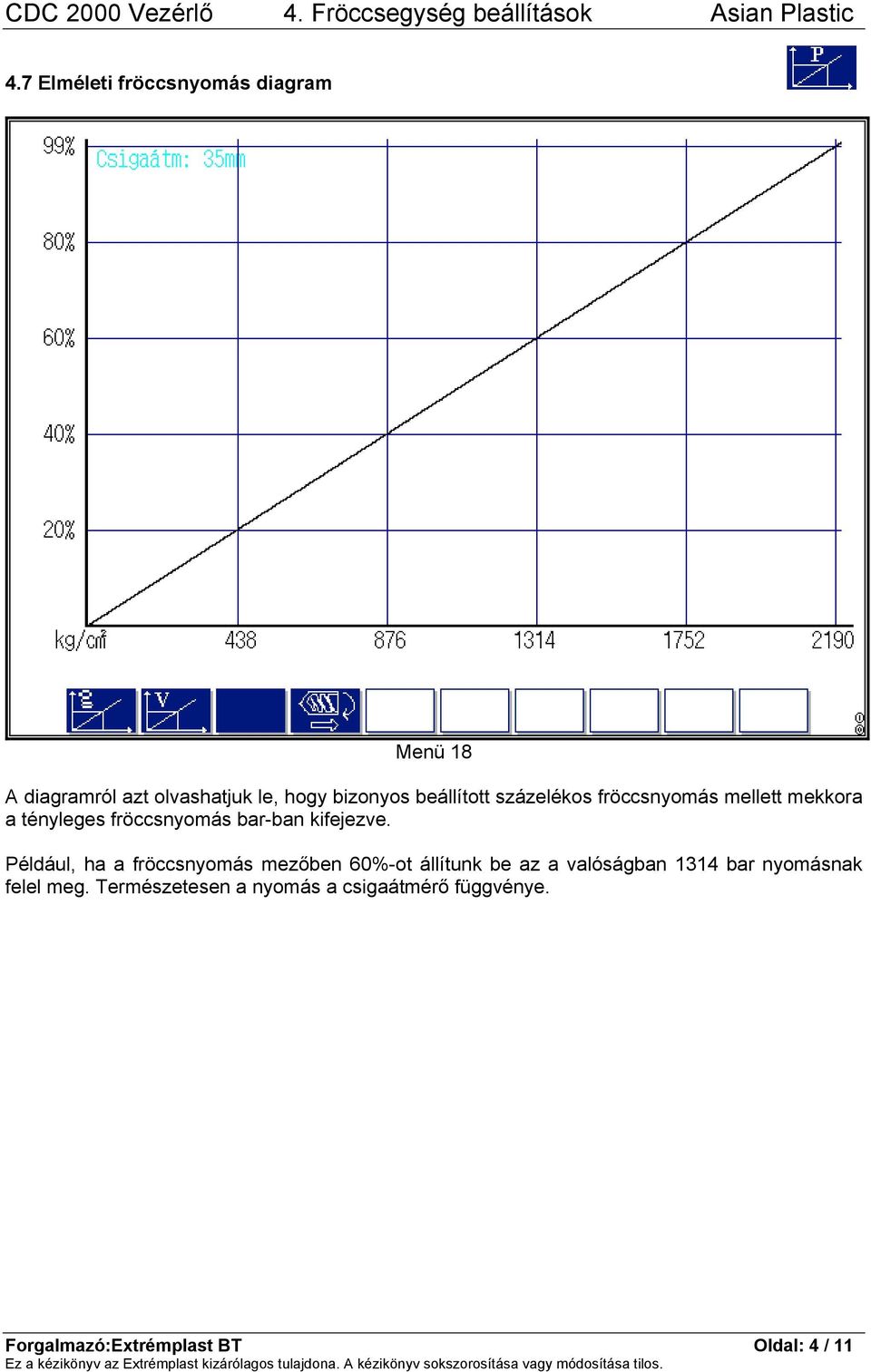

11 4.7 Elméleti fröccsnyomás diagram Menü 18 A diagramról azt olvashatjuk le, hogy bizonyos beállított százelékos fröccsnyomás mellett mekkora a tényleges fröccsnyomás bar-ban kifejezve. Például, ha a fröccsnyomás mezőben 60%-ot állítunk be az a valóságban 1314 bar nyomásnak felel meg. Természetesen a nyomás a csigaátmérő függvénye. Forgalmazó:Extrémplast BT Oldal: 4 / 11
