1 M o n o R a i n automata mágnesszelep Kezelési és beállítási javaslatok 1 belső menettel, vagy ¾ külső menettel

2 Bevezetés Köszönjük, hogy ezt az automata szelepet választotta. Programozás előtt gondosan olvassa el ezt az útmutatót. Minden fejezetben fontos tudnivalók vannak, melyek nélkülözhetetlenek a helyes üzemeltetéshez. Javaslatok 1.) Kizárólag új, 9 voltos alkáli elemet használjon; minden öntözési szezon elején cserélje ki az elemet. 2.) A vízhatlanság érdekében mindig csavarja rá az átlátszó menetes fedelet. 3.) Rendszeresen ellenőrizze a fedél tömítését. 4.) Rendszeresen ellenőrizze az elem és a szolenoid elektromos kapcsolatát. 5.) Az első használatnál ellenőrizze a programsorrendek beállítását. 6.) Soha ne hagyja, hogy belefagyjon a víz az automatikába. Ennek érdekében a tél beállta előtt víztelenítse a rendszert. 7.) Ne tegye ki az automatikát kemikáliák hatásának. Az automata szelep csak vízzel működtethető! Felszerelés Az automata szelep felszerelhető függőlegesen vagy vízszintesen.

3 Felszerelheti föld fölé vagy a talajszint alá, egy csapszekrénybe. A szelep teljesen vízálló; vízzel ellepetten is működtethető. Figyelem: a szelep vízhatlansága érdekében folyamatosan ellenőrizze az átlátszó fedél tömítését, illetve, hogy a fedél szorosan rá van-e csavarva. A 9 VOLTOS ALKÁLI ELEM BEHELYEZÉSE 1. Csavarja le az átlátszó fedelet. 2. Emelje ki a vezérlőegységet. 3. Csatlakoztassa az elemet a saruhoz, ügyelve a helyes polaritásra. 4. Pattintsa az elemet a tartójába; illessze vissza a vezérlőegységet a helyére. Figyelem: elemcserénél a korábban betáplált program legalább 15 percig megmarad a memóriában.

4 ELEKTROMOSSÁG 1 x 9 V alkáli elem. Élettartam: napi átlagosan 6 öntözési ciklus esetén az alkáli elem élettartama kb. egy teljes öntözési szezon. A savkifolyás okozta korrózió elkerülése érdekében a használaton kívüli időszakokra vegye ki az elemet. Ha túlságosan lecsökken a feszültség, az automatika lezárja a szelepet, megszakítja az öntözést. AZ ELEM FESZÜLTSÉGÉNEK ELLENŐRZÉSE Az automatika folyamatosan ellenőrzi az elem töltöttségi szintjét. Az automatika kiegészül a polaritás felcserélése elleni védelemmel, valamint az elem töltöttségi szintjét is folyamatosan jelzi. Az elem teljesen fel van töltve, ha a felirat teljes, viszont kezd kifogyni, ha a feliratnak csak az eleje látszik:. EGYÉB MŰSZAKI JELLEMZŐK - Max. 6 db öntözési ciklus egy napon belül; - Az öntözési ciklus hossza 1 perc és 23 óra 59 perc között változhat; - Áramellátás: 1 db 9 voltos alkáli elem.

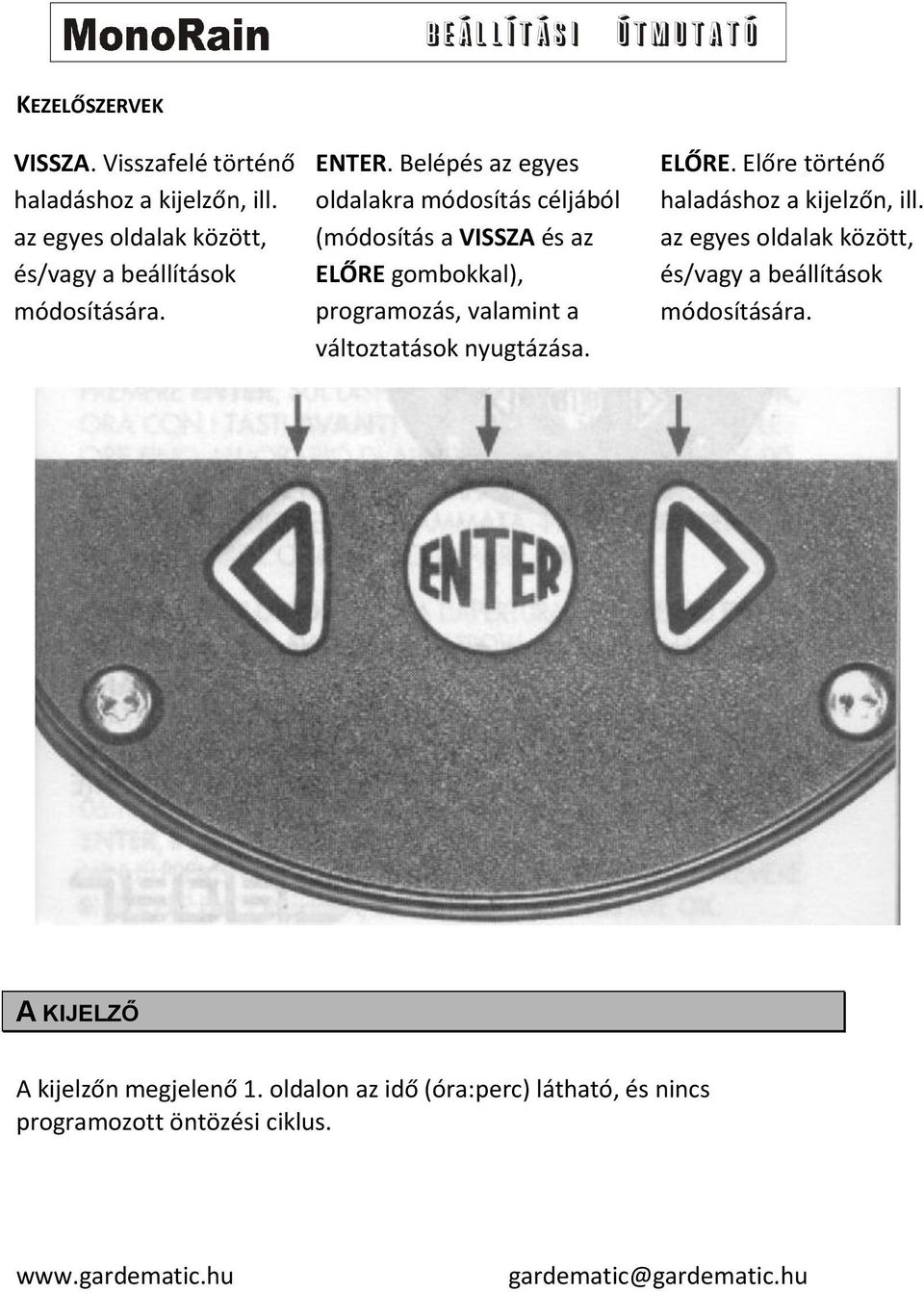

5 KEZELŐSZERVEK VISSZA. Visszafelé történő haladáshoz a kijelzőn, ill. az egyes oldalak között, és/vagy a beállítások módosítására. ENTER. Belépés az egyes oldalakra módosítás céljából (módosítás a VISSZA és az ELŐRE gombokkal), programozás, valamint a változtatások nyugtázása. ELŐRE. Előre történő haladáshoz a kijelzőn, ill. az egyes oldalak között, és/vagy a beállítások módosítására. A KIJELZŐ A kijelzőn megjelenő 1. oldalon az idő (óra:perc) látható, és nincs programozott öntözési ciklus.

6 Pontos idő (ÓRA:PERC) Az elem töltöttsége A pontos idő beállítása: Nyomja meg az ENTER-t (ekkor megjelenik az OK üzenet a kijelző jobb alsó szélén). Az ELŐRE és a VISSZA nyilakkal növelheti ill. csökkentheti az időt; a helyes beállításnál nyomja meg az ENTER-t. Az OK üzenet eltűnik, a pontos időt elmentette a memóriába. NAPI PROGRAMOZÁS Az ELŐRE gomb megnyomásával az időbeállításról erre az oldalra lapoz. Itt állíthatja be az 1. öntözési ciklust. A kijelzőn az 1-es számjegy, utána pedig az idő látható. OPEN: NYITÁS. A nyitási idő beállításához nyomja meg az ENTER-t (ekkor megjelenik az OK üzenet a kijelző jobb alsó szélén). Az előre beállított nyitási időpontot (06:00) az ELŐRE és a VISSZA nyilakkal módosíthatja.

7 A kijelző bal felső sarkában megjelenő 1-es szám az első beprogramozott öntözési ciklust jelzi. Az ENTER megnyomásával nyugtázhatja a beállított időt; ekkor az OK üzenet eltűnik. CLOSED: ZÁRVA. Mihelyst az ENTER megnyomásával jóváhagyta a nyitási időt, nyomja meg az ELŐRE nyilat, ezzel a következő oldalra ugrik. Itt lehet beállítani a zárás időpontját. Az automatika magától felajánlja a zárást 1 perccel a nyitást követően, mely példánk esetében 06:01. Ezt módosítandó, pl. 06:10-re, nyomja meg az ENTER-t; ezzel belép a módosításba; az OK üzenet jelenik meg a kijelző jobb alsó sarkában. Az ELŐRE gombbal állítható be az idő, pl. 06:10-re, mely az ENTER megnyomásával rögzíthető a memóriában (az OK üzenet eltűnik). Most tehát az első öntözési ciklus kezdete 06:00, a vége pedig 06:10. Figyelem: amikor programoz, az első öntözési ciklusban mindig állítsa sorrendbe az időket, pl.: az első nyitási időpont 06:00; a második nyitási időpont 22:00 legyen. A sorrendet soha ne cserélje fel (tehát az első 22:00, a második 06:00), mert akkor 23:58-kor megakadna az öntözés. A további ciklusok programozásához az ELŐRE gombbal lapozhat előre, amíg a 2-es számjegy, és az azt követő 00:00 (mint idő) nem lesz látható. Ezzel a második öntözési ciklust programozhatja, és ez így mehet egészen hatig. Mindegyik öntözési ciklust az előzőekben leírtak szerint lehet programozni. Lapozza át a következő oldalakat az ELŐRE gombbal, amíg a HETI PROGRAMOZÁShoz nem ér.

8 HETI PROGRAMOZÁS A kijelző alsó részén megjelenő számok a hét napjait jelzik. Az 1-es szám a program első napját jelenti. Például ha az első programnap a mai nap, pl. csütörtök, akkor a program első napja a csütörtöki nap lesz. A heti programozási mód aktiválásához nyomja meg az ENTER-t; ekkor megjelenik az OK felirat a kijelző jobb alsó sarkában. Most a VISSZA gombbal az EXIT felirat alatt lévő kurzort irányítsa az alá a számjegy alá, amellyel jelzett napon nem akar öntözni. Az ENTER megnyomásával az a nap törlődik, eltűnik a sorból. Az ENTER újbóli megnyomásával a kiiktatott nap újra aktiválható. Ily módon az ELŐRE és a VISSZA, valamint az ENTER gombokkal a hét tetszőleges napjaira beállíthatja vagy törölheti az öntözést. A heti programozási módból való kilépéshez irányítsa a kurzort az EXIT felirat alá, majd nyomja meg az ENTER-t; a kurzor és az OK felirat eltűnik a kijelzőről. KÉZI INDÍTÁS Az előző (heti programozás) menüpontból az ELŐRE gomb segítségével lehet eljutni a manuális indításhoz. A kijelző felső részén megjelenik a MANUAL felirat. A belépéshez nyomja meg az ENTER

9 gombot, ekkor megjelenik az OK felirat a kijelző jobb alsó, a CLOSED (ZÁRVA) felirat pedig a jobb felső részén. A szelep nyitásához nyomja meg a VISSZA gombot; a CLOSED (ZÁRVA) felirat eltűnik, és helyette megjelenik az OPEN (NYITVA) felirat. Az öntözés félbeszakításához az ELŐRE nyilat kell megnyomni; ennek eredményeképpen a szelep lezár, az OPEN feliratot a CLOSED váltja fel. Ha nem állítja le az öntözést, a szelep 15 perc múlva magától lezár. Ebből a menüpontból is az ENTER gomb megnyomásával léphet ki, majd az ELŐRE nyíllal lapozhat tovább. PROGRAMTÖRLÉS A törlendő program kiválasztásához használja az ELŐRE gombot, lépjen a zárt állásba (CLOSED), és nyomja meg az ENTER-t; ekkor az OK felirat megjelenik a kijelző jobb alsó sarkában. Nyomja meg egyidejűleg a VISSZA és az ELŐRE gombokat (a VISSZA gombot egy picit hamarabb): az OK felirat eltűnik, a beállított idő visszaáll az eredeti állapotba, és az aktív öntözési ciklust jelző számjegy eltűnik.

10 A KIJELZŐ TARTALMÁNAK ÉRTELMEZÉSE PROGRAMOZOTT ÁLLAPOTBAN Programozott (aktív) öntözési ciklusok (ez esetben 2) Pontos idő A hét napja: az első program 5. napja Az elem töltöttsége
