HAFNER PNEUDACTIC OKTATÓTÁBLA
|
|
|
- Oszkár Bodnár
- 5 évvel ezelőtt
- Látták:
Átírás
1 HAFNER PNEUDACTIC OKTATÓTÁBLA

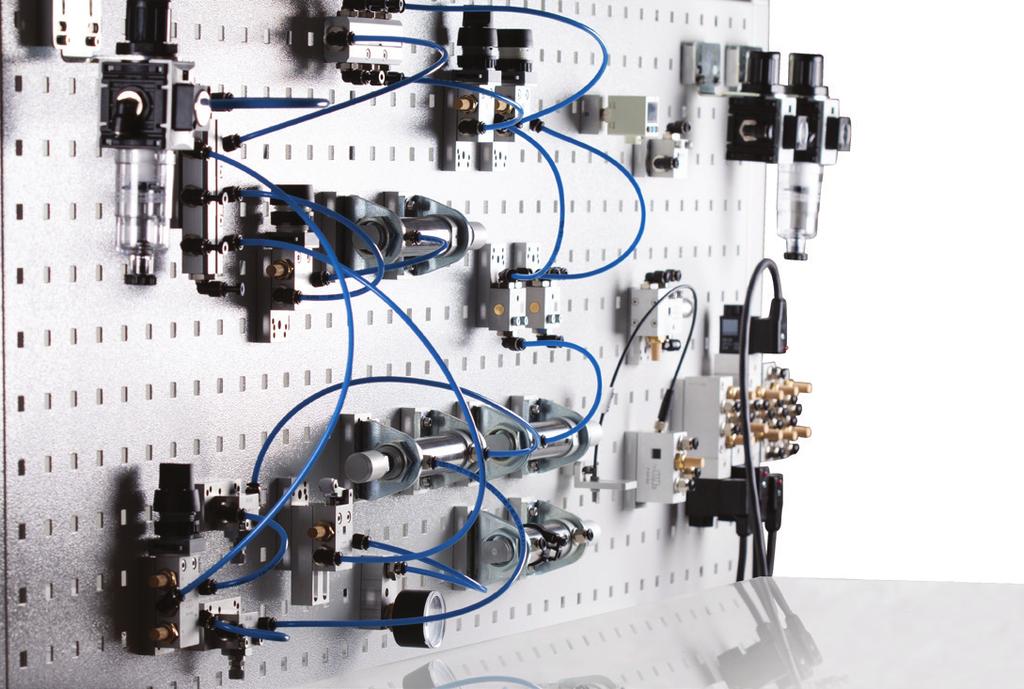

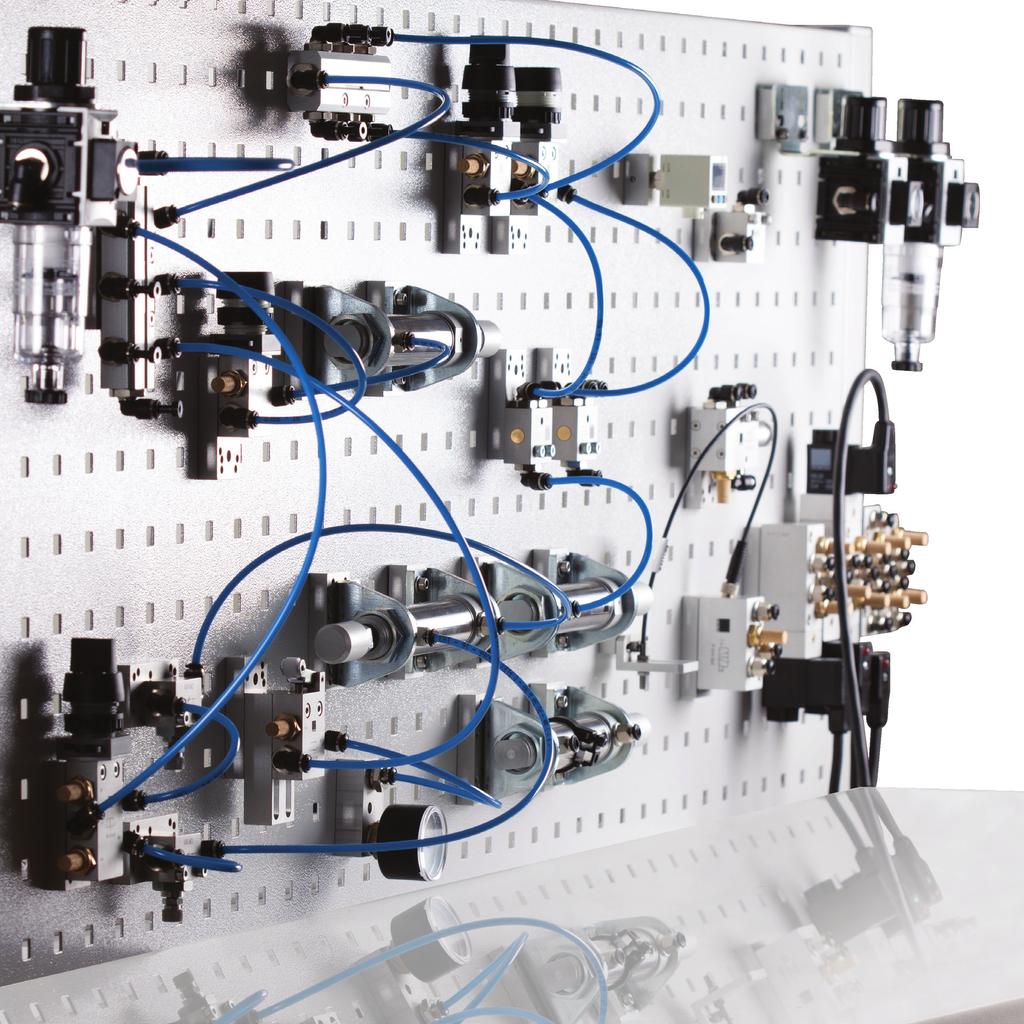

2 HAFNER PNEUDACTIC OKTATÓTÁBLA A Hafner Pneudactic egy olyan fejlesztés, mely elsősorban iskolák, egyetemek, duális képzéssel foglalkozó cégek, karbantartási részlegek számára készült, ahol fontos a pneumatika biztonságos és magabiztos használata. Az oktatótábla lehetőséget nyújt a már korábban megszerzett elméleti tudás bővítésére és annak alkalmazására a gyakorlatban. Az oktatótábla működtető elemei igény szerint változtathatóak, így a mechanikus működtetésű szelepektől az elektromos vezérlésű szelepeken át akár többféle BUS rendszerrel bezárólag szabadon kombinálható az oktatótábla összetétele. A pneumatika terén szükséges elméleti tudás alapjait nagyszerűen vázolja a 13 fejezetből álló, díjmentes pneumatika online tananyagunk. Ezen kívül személyes pneumatika oktatással is tudjuk segíteni Partnereinket, előre egyeztetett kereteken belül.
3 AZ OKTATÓTÁBLÁN MEGTALÁLHATÓ AZ 5 LEGFONTOSABB TERMÉKCSOPORT, MELY A PNEUMATIKUS RENDSZER MŰKÖDÉSÉHEZ ELENGEDHETETLEN. SZŰRŐSZABÁLYZÓ ÚTVÁLTÓ SZELEP MUNKAHENGER CSATLAKOZÓ CSŐ AZ OKTATÓTÁBLA KIVÁLÓAN ALKALMAS A PNEUMATIKUS KAPCSOLÁSOK MEGISMERÉSÉRE, GYAKORLÁSÁRA ÉS EGYEDI ELKÉPZELÉSEK KIVITELEZÉSÉRE. ECO Pneumatikus Mechanikus vezérlésű szelepek Logikai szelepek Egyszeres és kettős működésű hengerek STANDARD Elektromos Pneumatikus Mechanikus vezérlésű szelepek Logikai szelepek Egyszeres és kettős működésű hengerek Vezérlő doboz PROFESSIONAL Elektromos Pneumatikus Mechanikus vezérlésű szelepek Logikai szelepek Egyszeres és kettős működésű hengerek Vezérlő doboz PLC vezérlés A szett tartalma tájékoztató jellegű, lehetséges egyedi összeállítás is.

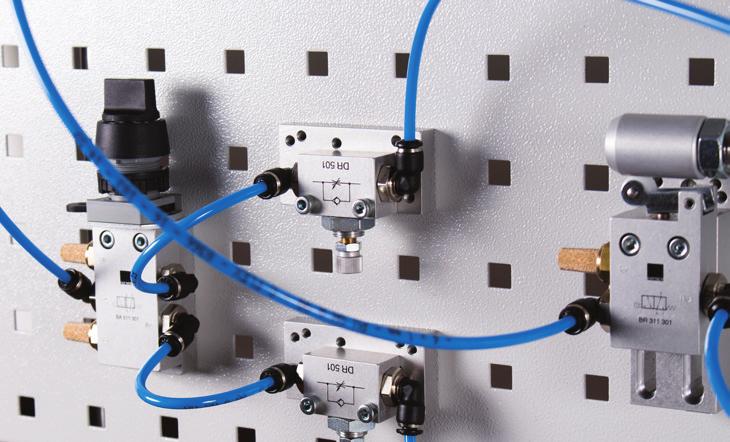

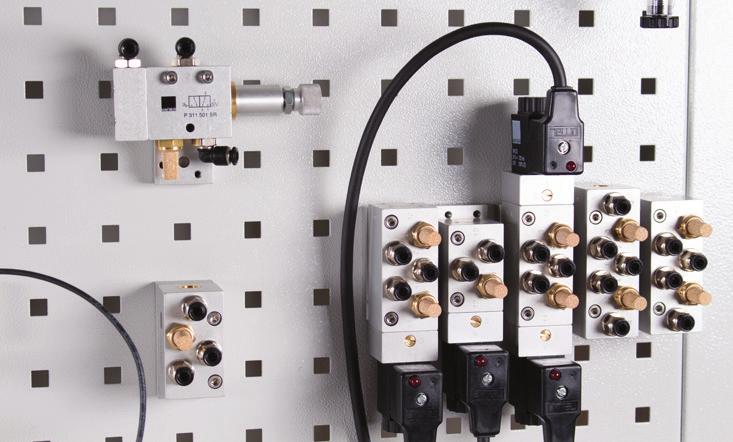

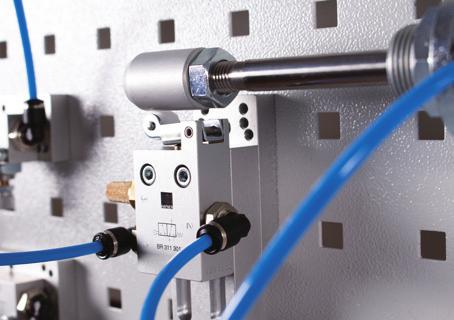

4 RENDELHETŐ SZELEPTÍPUSOK A HAFNER PNEUDACTIC TÁBLÁRA: MECHANIKUS MŰKÖDTETÉSŰ NYOMÓCSAPOS MECHANIKUS MŰKÖDTETÉSŰ GÖRGŐKAROS KÉZI MŰKÖDTETÉSŰ NYOMÓGOMBOS KÉZI MŰKÖDTETÉSŰ KÉZIKAROS PNEUMATIKUS VEZÉRLÉSŰ ELEKTROMOS VEZÉRLÉSŰ ELŐVEZÉRELT

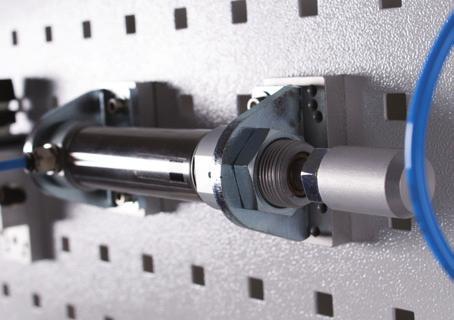

5 RENDELHETŐ MUNKAHENGEREK A HAFNER PNEUDACTIC TÁBLÁRA: EGYSZERES MŰKÖDÉSŰ KETTŐS MŰKÖDÉSŰ Az oktatótábla kiegészítő opciójaként kifejlesztettük az átlátszó hengercsőből készült egyedi igényeknek eleget tevő kettős működésű munkahengerünket, mely maximum 2 baros nyomás használata mellett kiválóan szemlélteti a henger működését. Ezt az átlátszó hengert két darab nyomásszabályzóval szállítjuk. Az eszközök rögzítését mágnes adapterek teszik lehetővé, így azokat tetszés szerint lehet pozícionálni. OKTATÓTÁBLA MÉRETE: 1000 X 481 mm 1500 X 481 mm További információért vegye fel velünk a kapcsolatot az alábbi elérhetőségen: HAFNER PNEUMATIKA KFT. Mobil: ertekesites@hafnerpneumatika.com Online tananyag:
6 AZ EGYES OKTATÓTÁBLÁKRA SZERELHETŐ TERMÉKEINK HPDPLH PROFESSIONAL STANDARD ECO Perforált acéltábla HPD BA /2es kézi működtetésű szelep G1/8 HPD BA /2es kézi működtetésű szelep G1/8" HPD BA /2es kézi működtetésű szelep G1/8" HPD BR /2es görgőkaros szelep G1/8" HPD P SR 3/2es pneum. vez. szelep, beállítható átkapcsolással, monostabil G1/8" HPD P /2es pneumatikus vezérlésű szelep, monostabil G1/8" HPD P /2es pneumatikus vezérlésű szelep, monostabil G1/8"

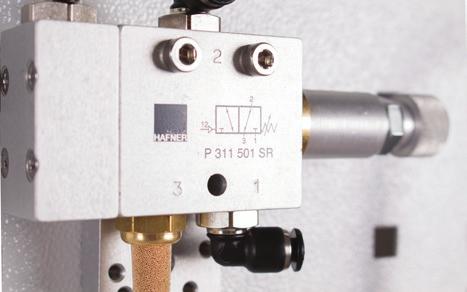

7 HPD P /2es pneumatikus vezérlésű szelep, bistabil G1/8" PROFESSIONAL STANDARD ECO HPD VA 401 VAGY logikai szelep G1/8" HPD ES 401 ÉS logikai szelep G1/8" HPD SE 501 Gyorsleürítő szelep G1/8" HPD DR 501 Fojtóvisszacsapó szelep G1/8" HPD REM 25/50 ISO 6432 körprofil henger HPD RIM 25/50 ISO 6432 körprofil henger HPD KFRG014/8 G HA Szűrőszabályzó egység 8 bar 5 mikron + Manométer

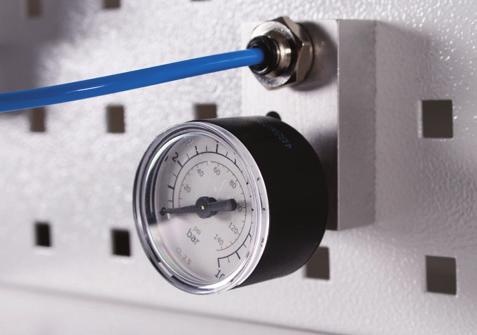

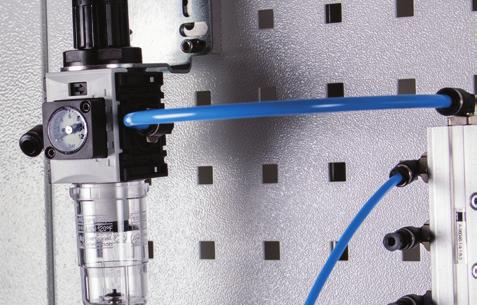

8 HPD KREG014/8 G Nyomásszabályzó egység 8 bar + Manométer HPD G R PROFESSIONAL STANDARD ECO Manométer 10 bar G1/8" HPD A060481/41/83 Elosztótömb G1/4" G1/8" 2x3 helyes + tápcsatorna CPU 4/2 K Poliuretán cső, kék PU SH A98 50 m 50 m 50 m HPD BES 516 M8 Induktív érzékelő PNP HPD RXP 25 Közelítéskapcsoló rögzítő elem ISO 6432 hengerhez + Közelítéskapcsoló REED relé 5130V AC/DC 2m HPD DIL 32/100 PLX Átlátszó ISO profil henger MAX 2 bar 2 nyomásszabályzóval ellátva HPD MH /2es elektromos vezérlésű szelep, monostabil alaph. zárt G1/8"
9 HPD MH /2es elektromos vezérlésű szelep, monostabil G1/8" HPD MH /2es elektromos vezérlésű szelep, bistabil G1/8" HPD PR02 P 02 P1 Digitális nyomáskapcsoló PROFESSIONAL STANDARD ECO HPDSB25 Kapcsoló doboz WAGO PLC + BŐVÍTŐK PLC starter kit I/O MODUL I/O bővítő modul I/O MODUL I/O bővítő modul I/O MODUL I/O bővítő modul I/O MODUL I/O bővítő modul
10 HAFNER PNEUMATIKA KFT. H9228 Halászi, Püski út 3. Tel.: Adószám:
