1 Az okos kötés Gömbgrafitos öntvény idomok PVC/PE víznyomócsövekhez, DN 63-tól DN 225-ig. PN 10/16

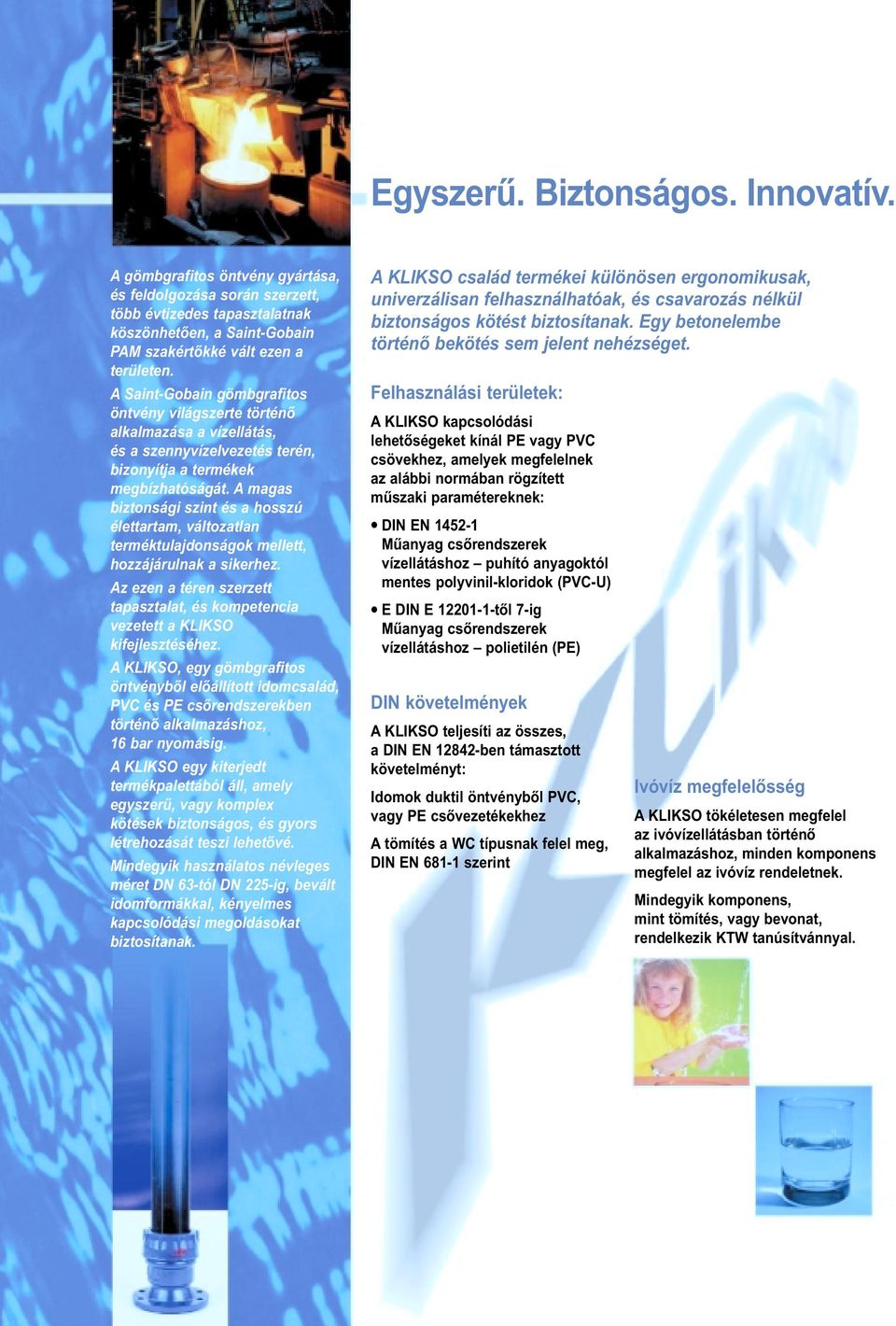

2 Egyszerû. Biztonságos. Innovatív. A gömbgrafitos öntvény gyártása, és feldolgozása során szerzett, több évtizedes tapasztalatnak köszönhetôen, a Saint-Gobain PAM szakértôkké vált ezen a területen. A Saint-Gobain gömbgrafitos öntvény világszerte történô alkalmazása a vízellátás, és a szennyvízelvezetés terén, bizonyítja a termékek megbízhatóságát. A magas biztonsági szint és a hosszú élettartam, változatlan terméktulajdonságok mellett, hozzájárulnak a sikerhez. Az ezen a téren szerzett tapasztalat, és kompetencia vezetett a KLIKSO kifejlesztéséhez. A KLIKSO, egy gömbgrafitos öntvénybôl elôállított idomcsalád, PVC és PE csôrendszerekben történô alkalmazáshoz, 16 bar nyomásig. A KLIKSO egy kiterjedt termékpalettából áll, amely egyszerû, vagy komplex kötések biztonságos, és gyors létrehozását teszi lehetôvé. Mindegyik használatos névleges méret DN 63-tól DN 225-ig, bevált idomformákkal, kényelmes kapcsolódási megoldásokat biztosítanak. A KLIKSO család termékei különösen ergonomikusak, univerzálisan felhasználhatóak, és csavarozás nélkül biztonságos kötést biztosítanak. Egy betonelembe történô bekötés sem jelent nehézséget. Felhasználási területek: A KLIKSO kapcsolódási lehetôségeket kínál PE vagy PVC csövekhez, amelyek megfelelnek az alábbi normában rögzített mûszaki paramétereknek: DIN EN Mûanyag csôrendszerek vízellátáshoz puhító anyagoktól mentes polyvinil-kloridok (PVC-U) E DIN E tôl 7-ig Mûanyag csôrendszerek vízellátáshoz polietilén (PE) DIN követelmények A KLIKSO teljesíti az összes, a DIN EN ben támasztott követelményt: Idomok duktil öntvénybôl PVC, vagy PE csôvezetékekhez A tömítés a WC típusnak felel meg, DIN EN szerint Ivóvíz megfelelôsség A KLIKSO tökéletesen megfelel az ivóvízellátásban történô alkalmazáshoz, minden komponens megfelel az ivóvíz rendeletnek. Mindegyik komponens, mint tömítés, vagy bevonat, rendelkezik KTW tanúsítvánnyal.

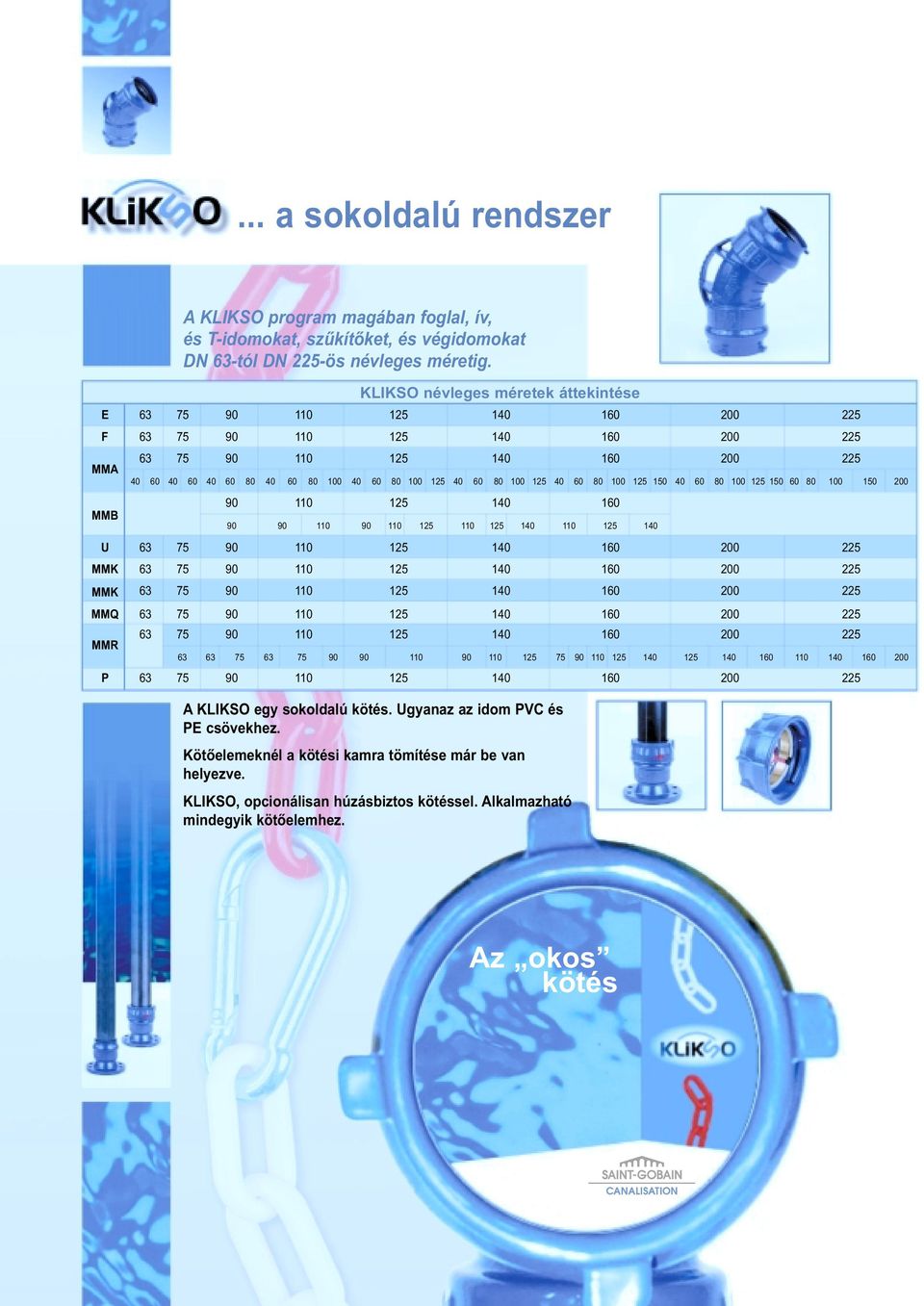

3 ... a sokoldalú rendszer A KLIKSO program magában foglal, ív, és T-idomokat, szûkítôket, és végidomokat DN 63-tól DN 225-ös névleges méretig. KLIKSO névleges méretek áttekintése E F MMA MMB U MMK MMK MMQ MMR P A KLIKSO egy sokoldalú kötés. Ugyanaz az idom PVC és PE csövekhez. Kötôelemeknél a kötési kamra tömítése már be van helyezve. KLIKSO, opcionálisan húzásbiztos kötéssel. Alkalmazható mindegyik kötôelemhez. Az okos kötés

4 ... az erôs kötés A KLIKSO új formatervezése összeköti a szépséget a funkcionalitással, az ergonómia különös figyelembe vételével. Modern gyártási technológián a KLIKSO esetében az öntvényelemek optimalizálásához, és az idomok súlyának csökkentéséhez vezettek. Ezáltal egy 45 o -os, DN 160-as ívidom csak 10kg-t nyom. Szintén új, az idomoknál egyedülálló fogantyú, ami biztonságos, és könnyebb hordozhatóságot biztosít. A KLISKO idomcsalád alapját az építôkocka-elv képezi. A tokok külsô peremén rögzítô karmok találhatók. Ezek a húzásbiztos kötés részei, ezek képzik a bajonettzárat. Egy egyszerû, 90 o -os, az óramutató járásával megegyezô irányú elforgatás (szerszám nélkül), elegendô, hogy a megfelelô kötést reteszelje. De nem csak a szállításnál, hanem az azt követô beszerelésnél is hasznos a fogantyú. Segítségével a szükséges erôbefektetés (egy rúd használatával) jelentôsen csökkenthetô. Most megerôltetés nélkül bele lehet tolni a csôvéget, és a tartó gyûrûben található biztonsági retesz eltávolítása után létre lehet hozni az idom és a csô között a húzásbiztos kötést. Ez a szabadalmaztatott kötésrendszer egyszerû, gyors és praktikus. Az újszerû terméktervezéssel együtt hozzájárul a KLIKSO gyakorlati hasznának jelentôs növeléséhez.

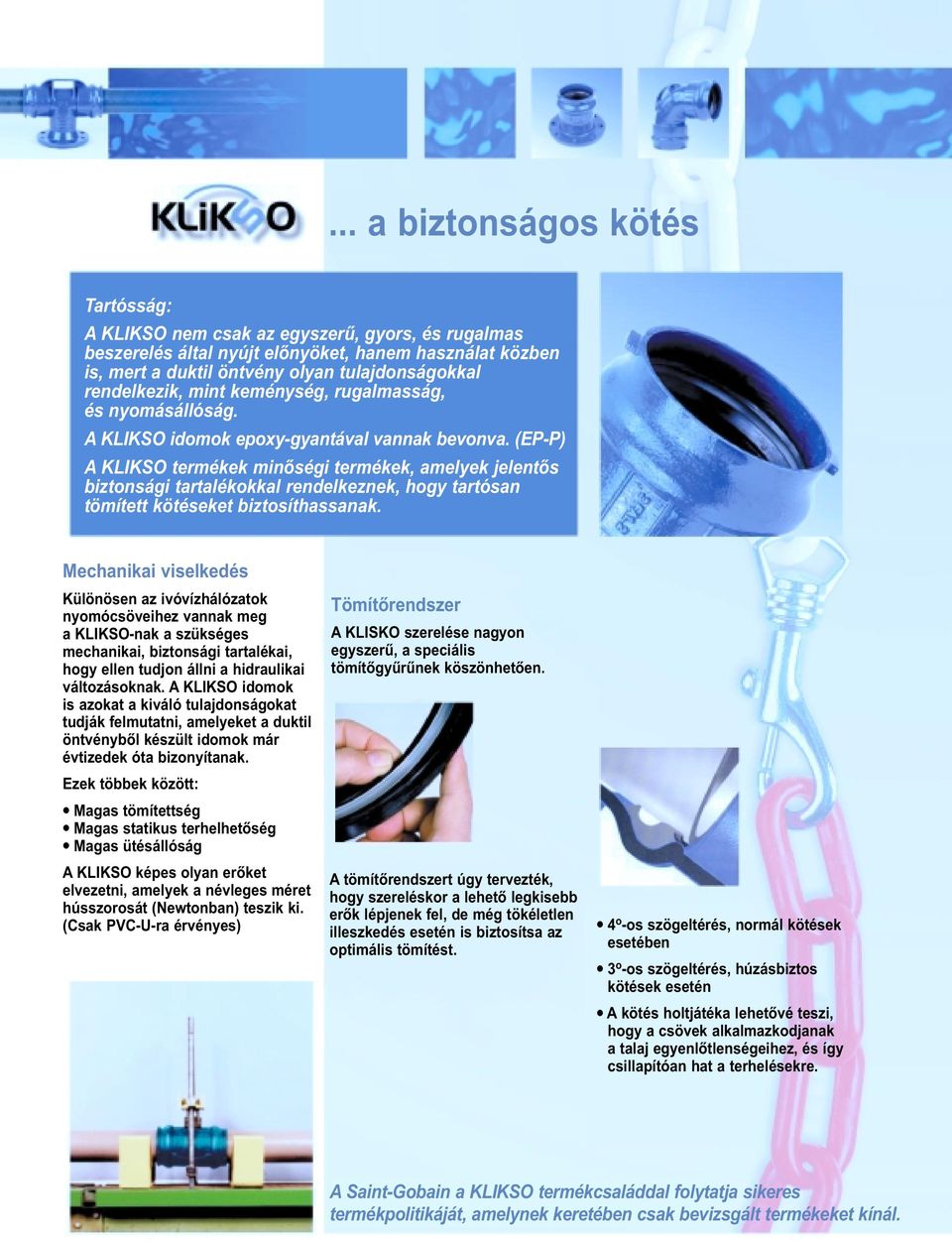

5 ... a biztonságos kötés Tartósság: A KLIKSO nem csak az egyszerû, gyors, és rugalmas beszerelés által nyújt elônyöket, hanem használat közben is, mert a duktil öntvény olyan tulajdonságokkal rendelkezik, mint keménység, rugalmasság, és nyomásállóság. A KLIKSO idomok epoxy-gyantával vannak bevonva. (EP-P) A KLIKSO termékek minôségi termékek, amelyek jelentôs biztonsági tartalékokkal rendelkeznek, hogy tartósan tömített kötéseket biztosíthassanak. Mechanikai viselkedés Különösen az ivóvízhálózatok nyomócsöveihez vannak meg a KLIKSO-nak a szükséges mechanikai, biztonsági tartalékai, hogy ellen tudjon állni a hidraulikai változásoknak. A KLIKSO idomok is azokat a kiváló tulajdonságokat tudják felmutatni, amelyeket a duktil öntvénybôl készült idomok már évtizedek óta bizonyítanak. Ezek többek között: Magas tömítettség Magas statikus terhelhetôség Magas ütésállóság A KLIKSO képes olyan erôket elvezetni, amelyek a névleges méret hússzorosát (Newtonban) teszik ki. (Csak PVC-U-ra érvényes) Tömítôrendszer A KLISKO szerelése nagyon egyszerû, a speciális tömítôgyûrûnek köszönhetôen. A tömítôrendszert úgy tervezték, hogy szereléskor a lehetô legkisebb erôk lépjenek fel, de még tökéletlen illeszkedés esetén is biztosítsa az optimális tömítést. 4 o -os szögeltérés, normál kötések esetében 3 o -os szögeltérés, húzásbiztos kötések esetén A kötés holtjátéka lehetôvé teszi, hogy a csövek alkalmazkodjanak a talaj egyenlôtlenségeihez, és így csillapítóan hat a terhelésekre. A Saint-Gobain a KLIKSO termékcsaláddal folytatja sikeres termékpolitikáját, amelynek keretében csak bevizsgált termékeket kínál.

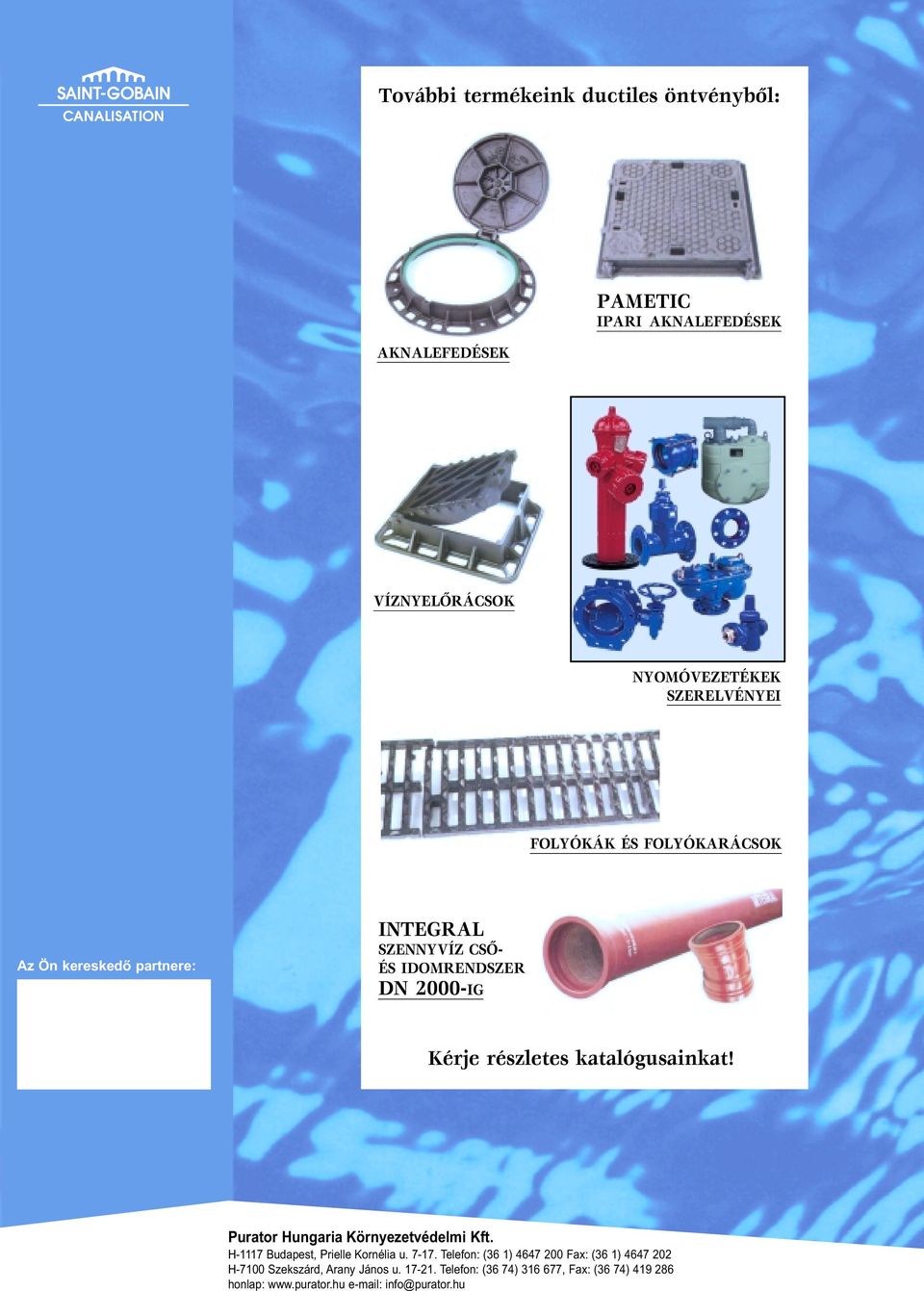

6 További termékeink ductiles öntvénybôl: AKNALEFEDÉSEK PAMETIC IPARI AKNALEFEDÉSEK VÍZNYELÔRÁCSOK NYOMÓVEZETÉKEK SZERELVÉNYEI FOLYÓKÁK ÉS FOLYÓKARÁCSOK Az Ön kereskedô partnere: INTEGRAL SZENNYVÍZ CSÔ- ÉS IDOMRENDSZER DN2000-IG Kérje részletes katalógusainkat! Purator Hungaria Környezetvédelmi Kft. H-1117 Budapest, Prielle Kornélia u Telefon: (36 1) Fax: (36 1) H-7100 Szekszárd, Arany János u Telefon: (36 74) , Fax: (36 74) honlap:
