1 Göv. cső No-Dig Öllős István

2 Pureco - TRM együttműködés 2

3 A Göv. csövek előnyei - összefoglaló hosszú élettartam 100 év tapasztalat a gömbgrafitos öntöttvas területén magas biztonság kosütés esetén statikus terhelésnél (földnyomás/forgalmi terhelés) idegen behatás (pl. új feltárás közelében) érzéketlenség várt és váratlan talaj ülepedésekre érzéketlen pontszerű terhelésre (kövek) állandó anyagtulajdonságok kis meghibásodási arány (50% -a a KPE csöveknek) diffúzió ellenálló szívárgás detektálás hagyományos technikákkal fektetés bármilyen időjárásban és hőmérsékleten egyszerű fektetés 3

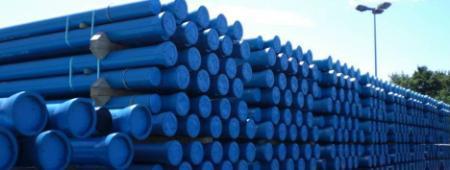

4 Termékek Csövek változatos felhasználásra Távvezetékek és elosztó hálózatok Turbina csövek Feltárás mentes csőfektetés Tűzvédelmi rendszerek Hóágyuk ellátó vezetékei Bányászati nyomóvezetékek Kötési rendszerek VRS -T/BLS BRS TYTON Duktil cső cölöpök Mély alapozás Rézsű stabilizáció 4

5 Külső bevonatok Szálerősítéses cementhabarcs (ZMU) ZMU-PLUS PUR-Top PUR-Longlife Cink / epoxy Cink-aluminium/epoxy (Zinc-PLUS) Hőszigetelt (WKG) 5

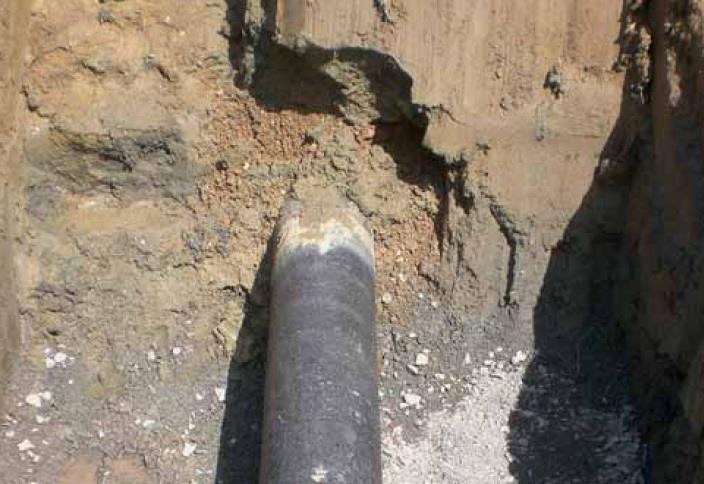

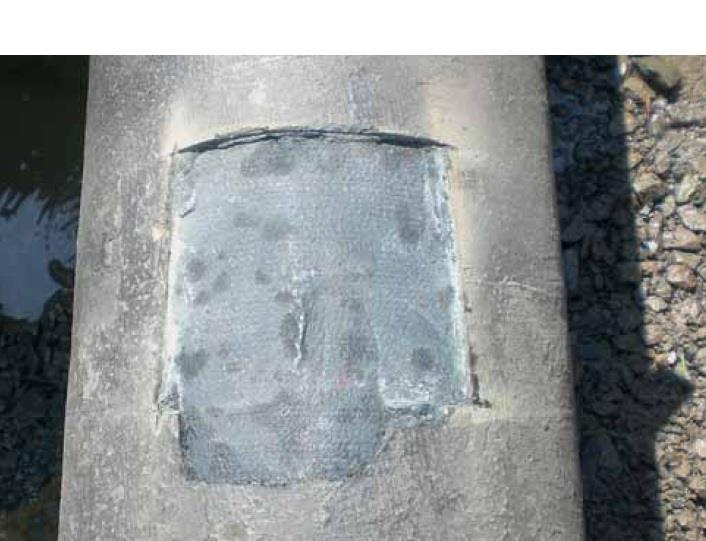

6 Bevonataink a gyakorlatban DN 300 ZMU bevonat,gladenbach, Németország telepítés ideje: 1978/79 különösen kedvezőtlen körülmények, agresszív talajjal feltárás és ellenőrzés időpontja 2010 decembere KÖVETKEZTETÉS: Nincsenek korróziós nyomok a külső felületen, teljesen újszerű 6

7 Alacsony életciklus költség Példa: DN 400 Költség összehasonlítás KPE kontra gömbgrafitos öntöttvas cső Fektetésnél magasabb termelékenység Alacsonyabb járulékos és anyag költségek (nincs szükség ágyazatra) A támasztó beton tömbök elhagyhatóak, alacsonyabb költség Lényegesen alacsonyabb meghibásodás és sérülési arány Költség %-ban Névleges átmérő NA 0 PE SDR 11 Göv K9 7

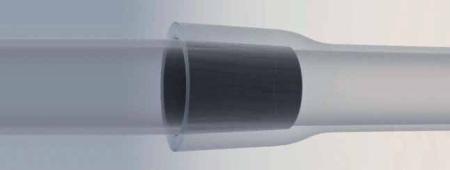

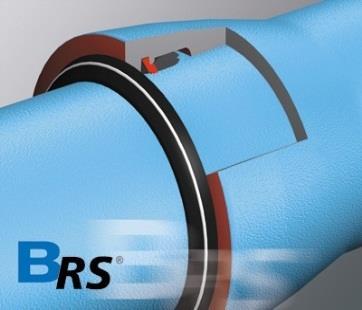

8 Kötési rendszerek VRS -T/BLS kötés BRS kötés TYTON kötés alakzáró kötés súrlódásos kötés nem húzásbiztos 8

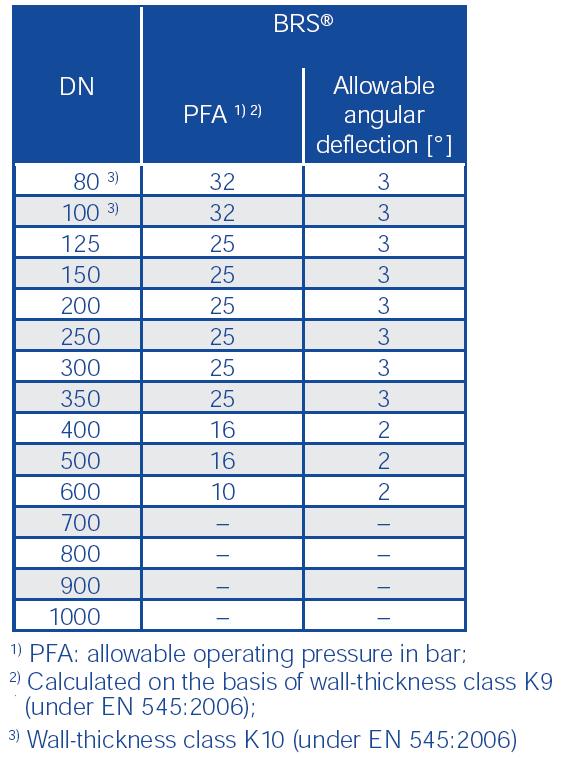

9 Kötések jellemzői VRS -T/BLS kötés BRS kötés TYTON kötés Kötés jellemzői Kötés jellemzői: Kötés jellemzői: Támasztó tömb szükséges: Nem Támasztó tömb szükséges: nem Támasztó tömb szükséges: igen Talaj tömörödést kezeli: igen Talaj tömörödést kezeli: igen Talaj tömörödést kezeli nem Könnyű szétszerelni: igen Könnyű szétszerelni nem Könnyű szétszerelni: igen Feltárásmentes fektetés: igen Feltárásmentes fektetés: nem Feltárásmentes fektetés: nem Speciális jelző gyűrű: nem Speciális jelző gyűrű: igen Speciális jelzőgyűrű: igen Radiális mozgás lehetősége fektetés után: Elviseli az erős és gyakori kosütést Vibrációs területen használható: Összetolási erő: igen igen igen 25% -kal alacsonyabb mint a TYTON, VRS-T tömítéssel Radiális mozgás lehetősége fektetés után: Elviseli az erős és gyakori kosütést Vibrációs területen használható: nem nem nem Radiális mozgás lehetősége fektetés után: Elviseli az erős és gyakori kosütést Vibrációs területen használható: igen Igen, csak beton tömbökkel Összetolási erő: TYTON-nál magasabb Összetolási erő: Nincs pontos adat Próbanyomás nyitott ároknál: igen Próbanyomás nyitott ároknál: nem Próbanyomás nyitott ároknál: nem igen Minden egyes csőnél nem visszahúzás szükséges: Szögeltérés ellenőrzés minden nem csőnél: Minden egyes csőnél visszahúzás szükséges: Szögeltérés ellenőrzés minden csőnél: igen Igen nagyon fontos! Minden egyes csőnél nem visszahúzás szükséges: Szögeltérés ellenőrzés minden igen csőnél: Speciális biztonsági Speciális biztonsági Speciális biztonsági intézkedés rátárásnál, működő nem intézkedés rátárásnál, igen intézkedés rátárásnál, működő igen vezeték esetén működő vezeték esetén: vezeték esetén: Földrengés biztos: igen Földrengés biztos: nem Földrengés biztos: nem 9

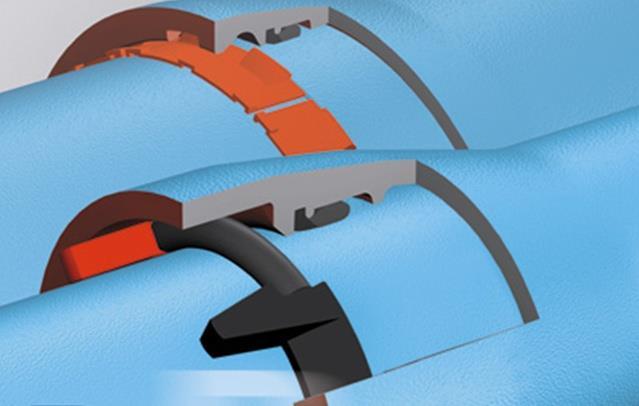

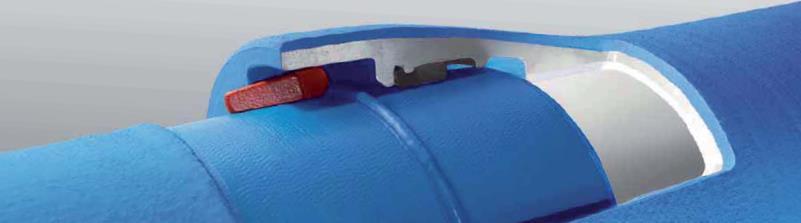

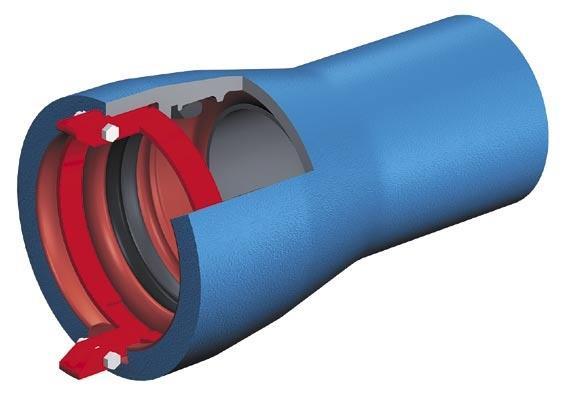

10 VRS -T / BLS alakzáró tokos kötés DN

11 VRS -T / BLS alakzáró tokos kötés DN

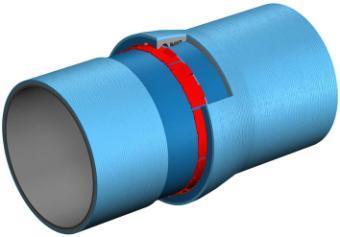

12 BLS - Alakzáró tokos kötés nagy átmérőknél DN

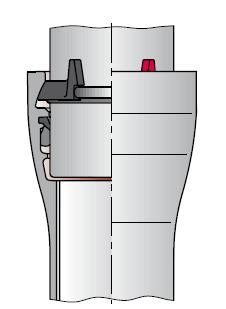

13 VRS -T / BLS a rendszer megengedett nyomására! DN 80* 100* PFA 100/ Angel of bend ,5 1,5 1,5 1,5 13

14 Erők a DN 300-as kötésen 155 bar-nál Példa: DN 300 üzemi nyomás 100 bar Próbanyomás típusvizsgálatnál: 155 bar Radial: 311 [to] Resultant: 337 [to] = 23 Axial: 132 [to] d a 14

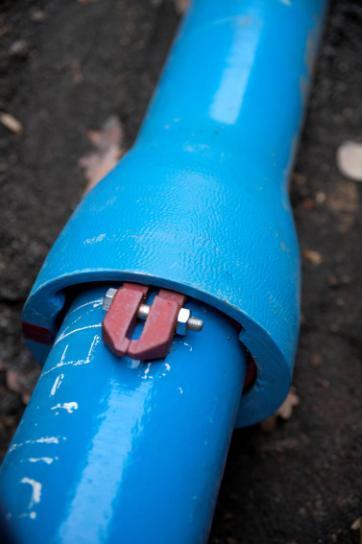

15 VRS -T / BLS biztosító gyűrű, vágás esetében DN

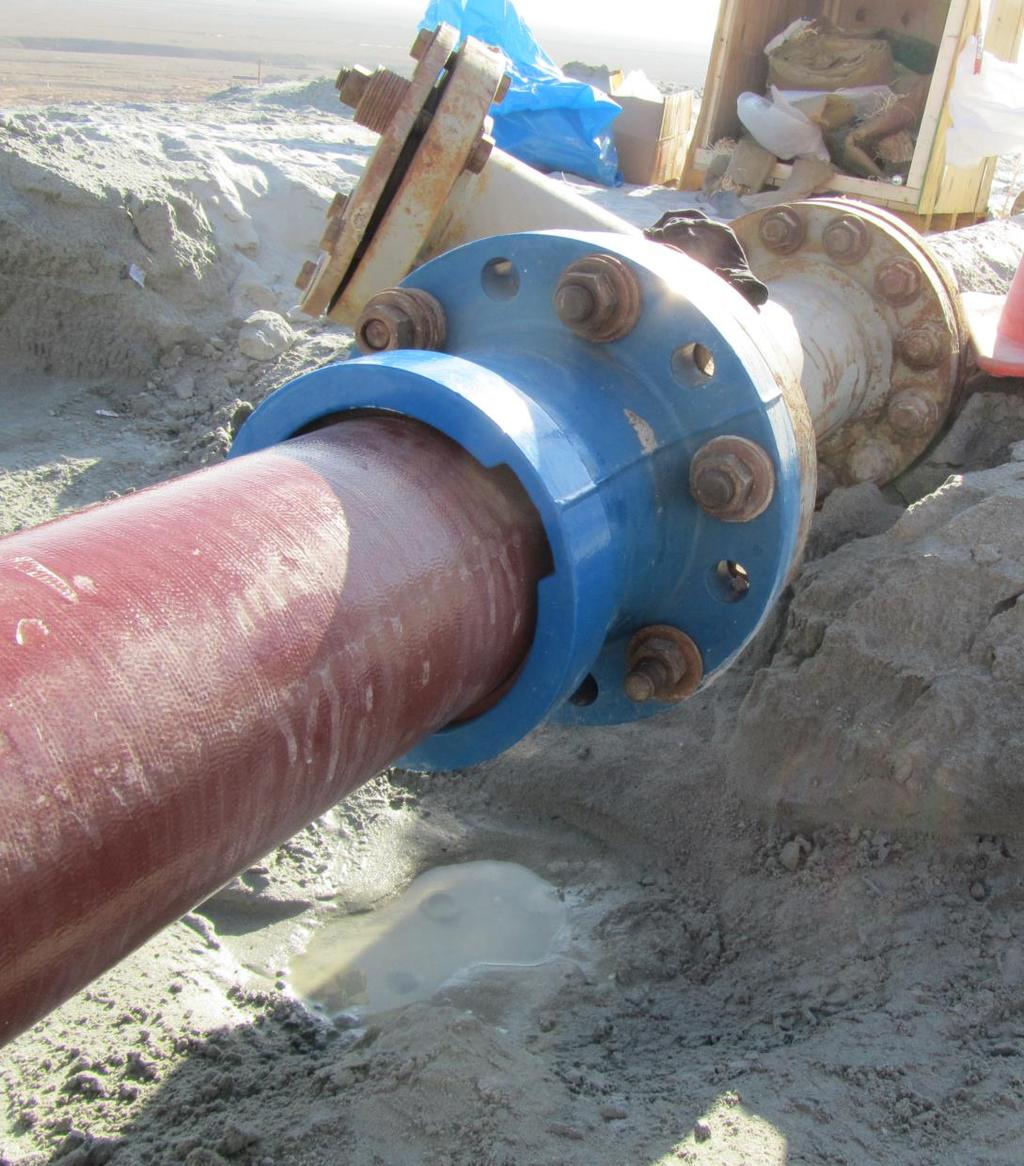

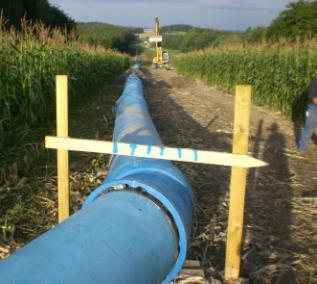

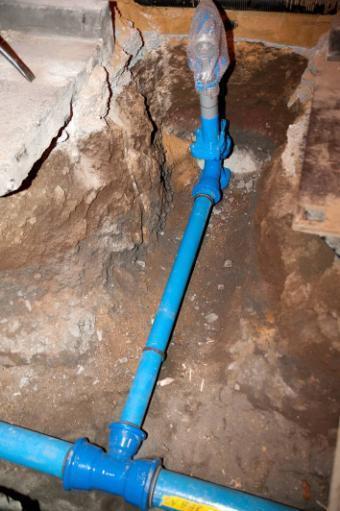

16 Húzásbiztos kötés a gyakorlatban 16

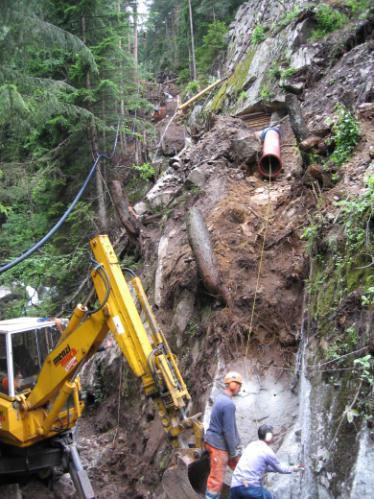

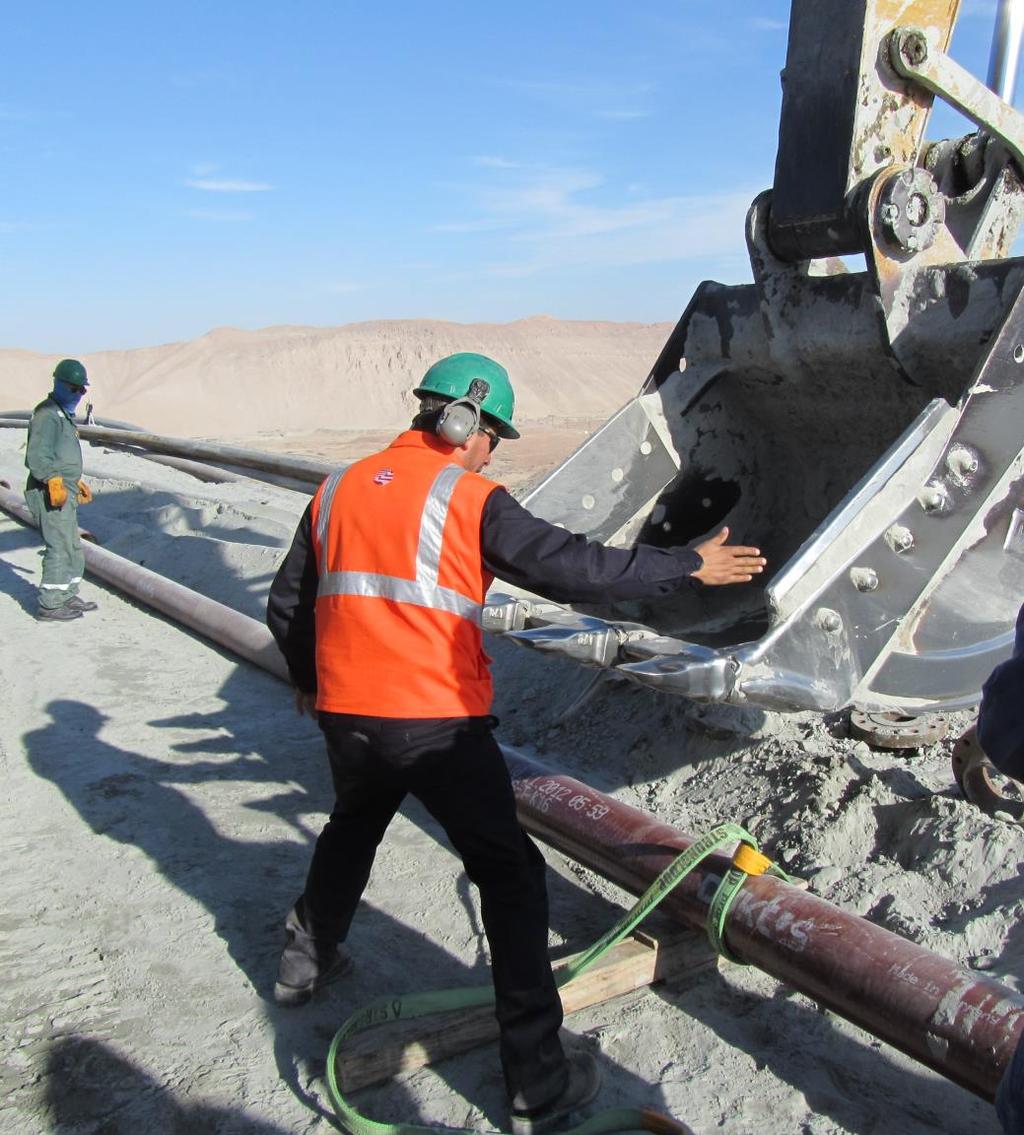

17 Kipróbált alkalmazások a gyakorlatban 17

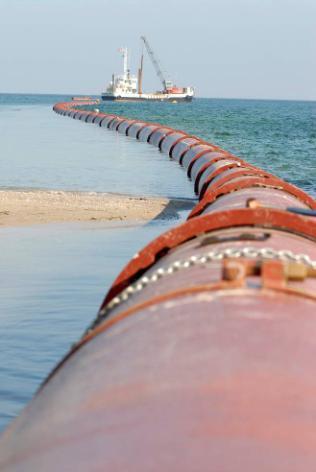

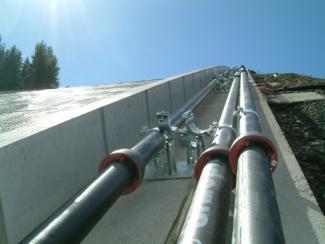

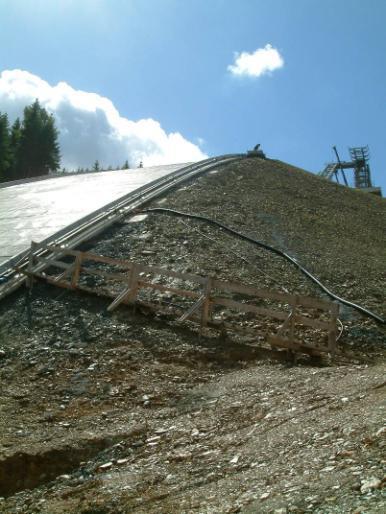

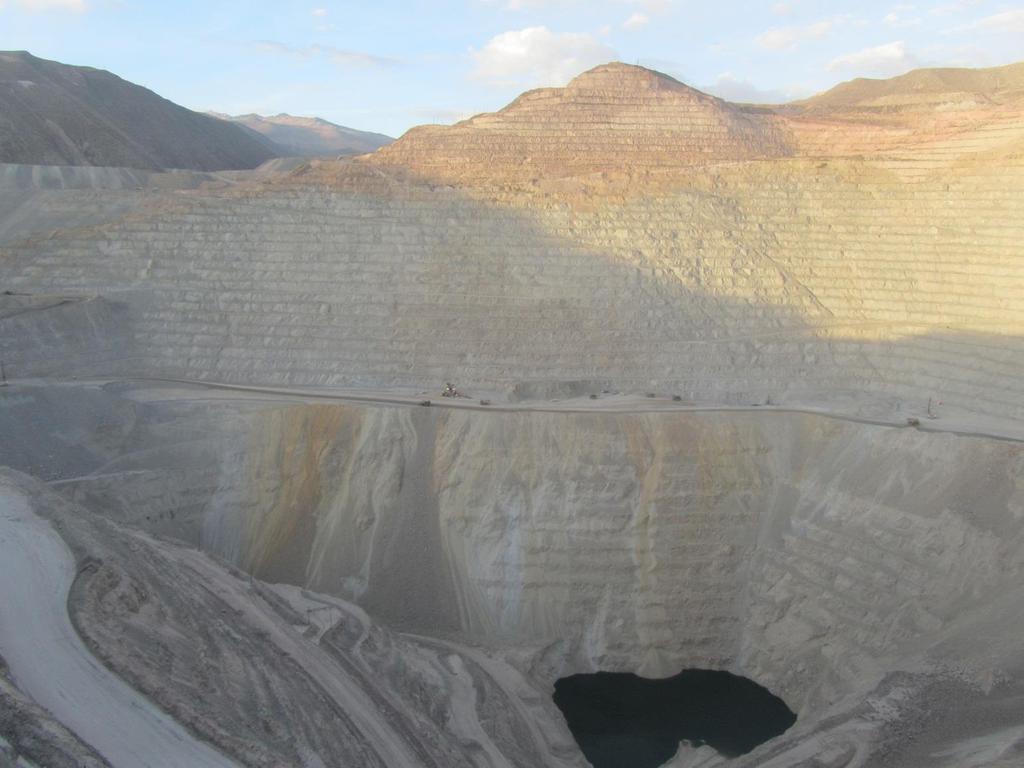

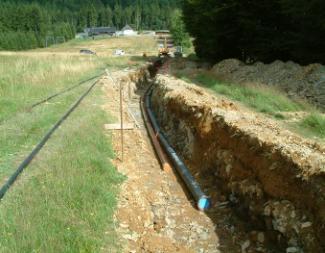

18 Alkalmazások 18

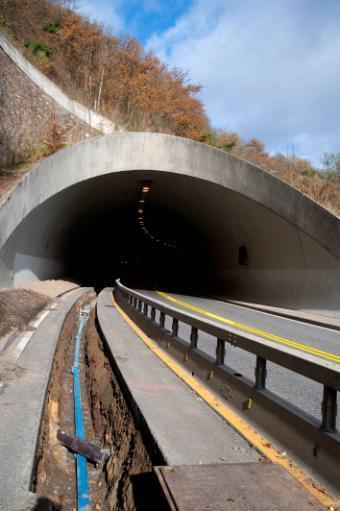

19 Alkalmazások 19

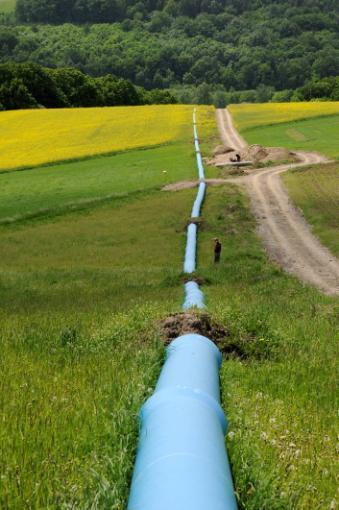

20 Alkalmazások 20

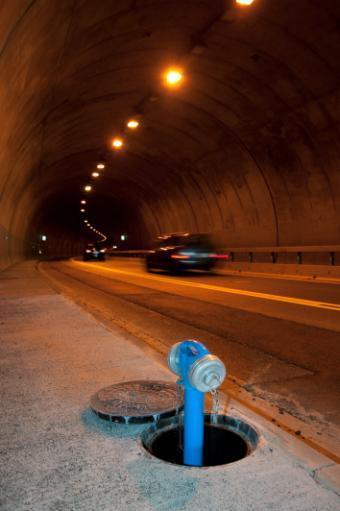

21 Alkalmazások 21

22 Alkalmazások 22

23 Alkalmazások 23

24 A megoldás támasztó tömbök helyett Rn eredő erő a belső nyomásból E talaj ellenállásból származó erő a VRS-T/BLS kötéseknél nincs szükség beton tömbökre! 24

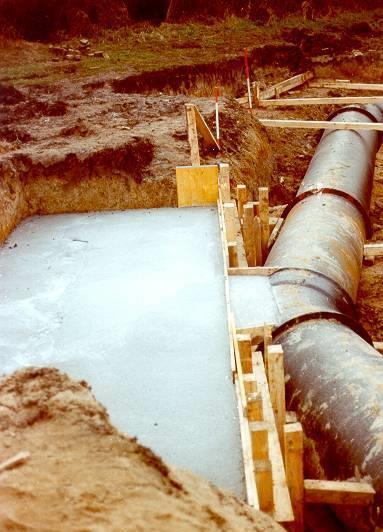

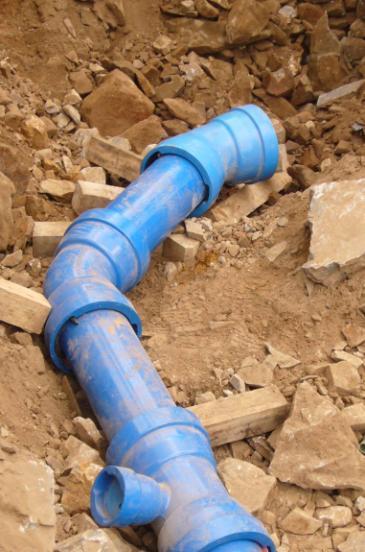

25 Beton támaszok helyett 25

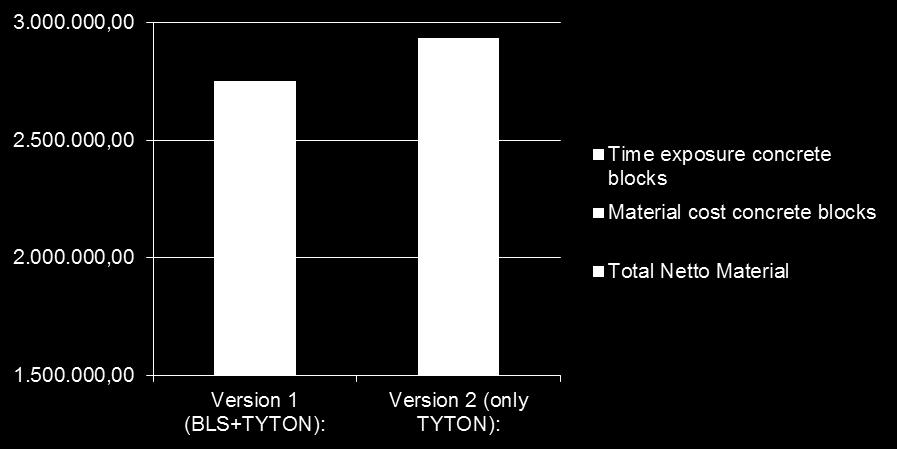

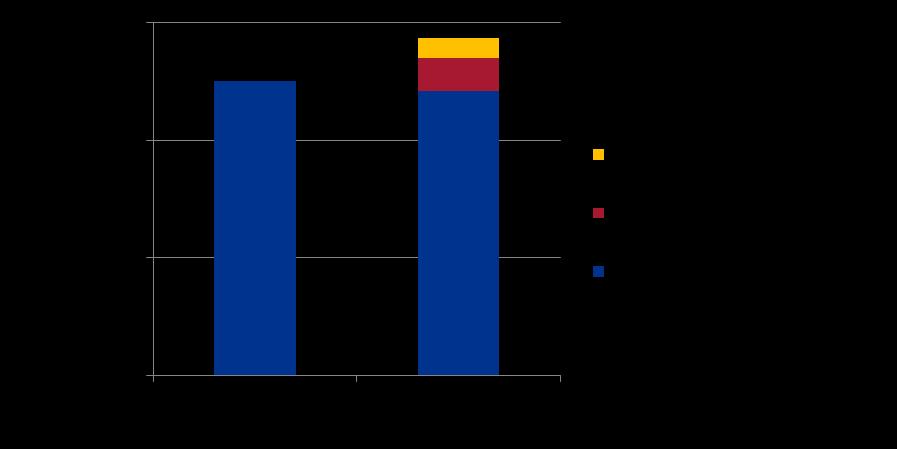

26 VRS -T / BLS használata = megtakarítás DN1000, 16bar, 4,5km, 71 idom: 1. változat (BLS+TYTON vegyesen): Teljes nettó cső anyagköltség: ,00 EUR Beton tömbök anyagköltsége: 0,00 EUR Munkaidő költség a beton tömbökre 0,00 EUR Összes költség: ,00 EUR 2. változat (csak TYTON): Teljes nettó cső anyagköltség : ,00 EUR Beton tömbök anyagköltsége: ,00 EUR Munkaidő költség a betontömbökre: ,00 EUR Összes költség: ,00 EUR 26

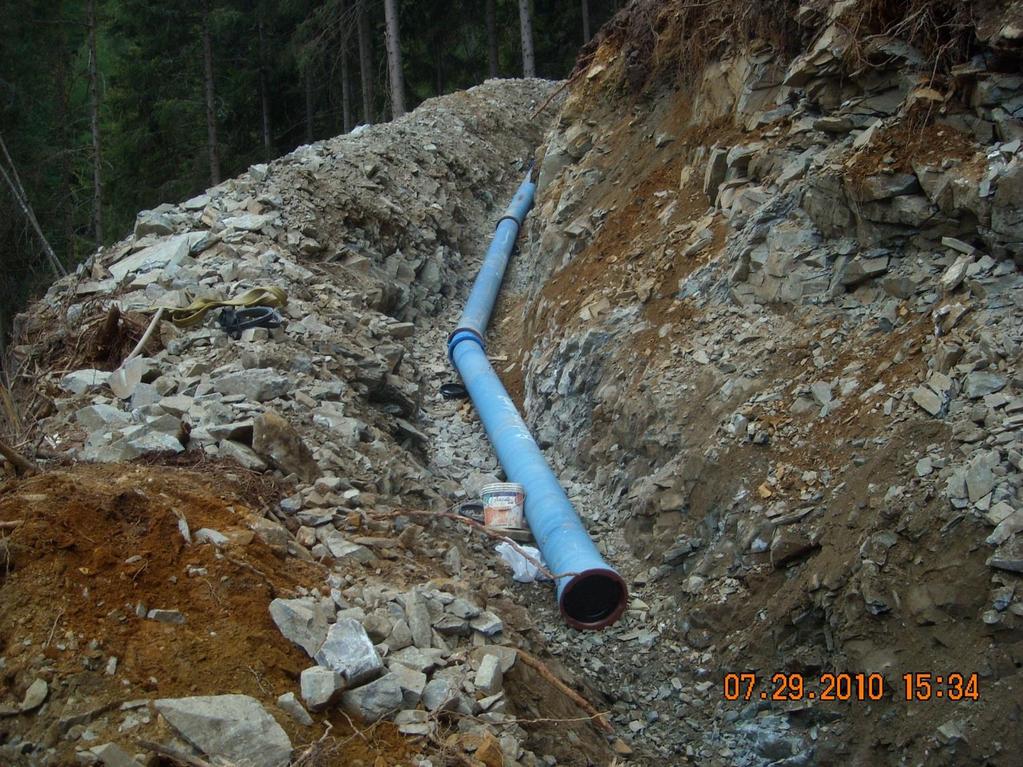

27 Nincs szükség ágyazati anyagra! 27

28 Takarítsunk meg időt és pénzt PUR vagy ZMU bevonattal PUR vagy ZMUbevonat: Epoxy vagy bitumen bevonat: t = DN + OD t = DN + OD+ ágyazat isszatöltés kitermelt anyagból visszatöltés, egyes kődarabok 100 mm méretig megengedettek (PUR bevonatnál a visszatöltés tömörítées nélkül) DN 30cm kavics max. 32mm Példa: DN500, 11,5 km hosszban Hozzáadódó kitermelés, homok ára és mozgatása: ,90 Kitermelt talaj elhelyezése : ,85 A teljes megtakarítás: ,75 28

29 Miért is használjuk a No-Dig technikákat? 29

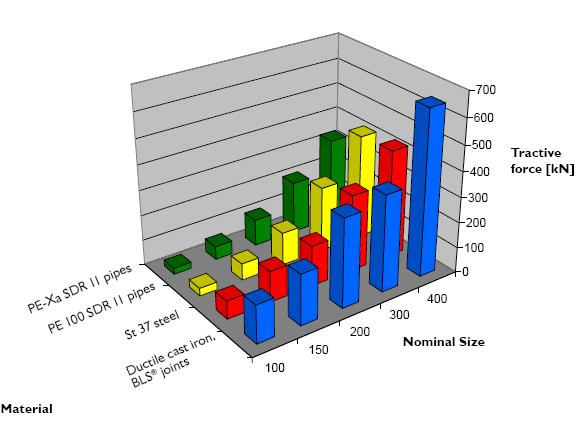

30 Megengedett behúzóerők különféle csöveknél 30

31 Feltárásmentes, No-Dig eljárások Csőroppantás Csőkitolás / segédcsöves eljárás Segédcsöves technika Csőbélelés Vízszintes irányított fúrás (HDD) Árokbahúzás rakétaekével 31

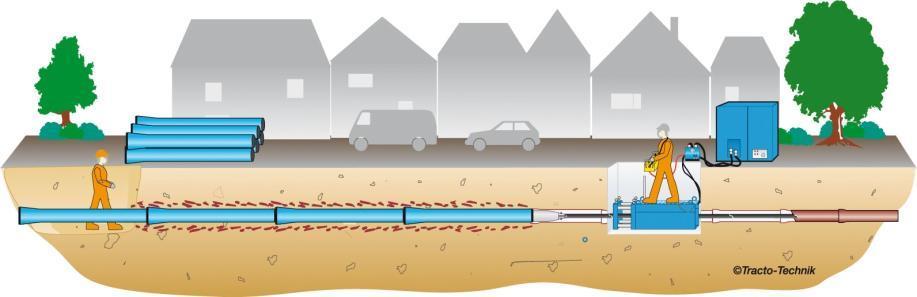

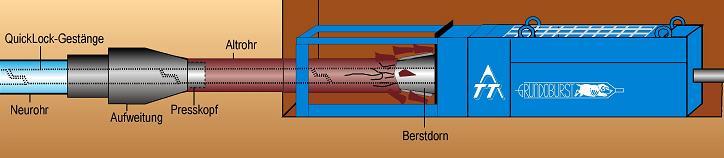

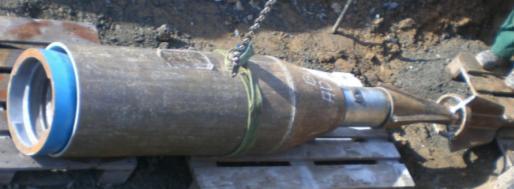

32 Csőroppantás New pipes GGG Hydraulic station Start Bursthead Old pipes Traction engine acc. to DVGW GW

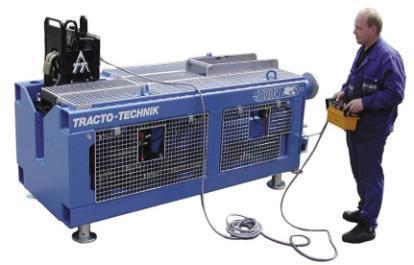

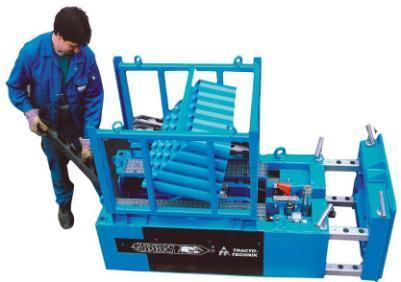

33 Csőbehúzó berendezések GRUNDOBURST 800 G kn húzóerejű gép DN 80 tól DN 400 mm-ig GRUNDOBURST 2500 G kn húzóerejű gép DN 250-től DN 1000 mm-ig 33

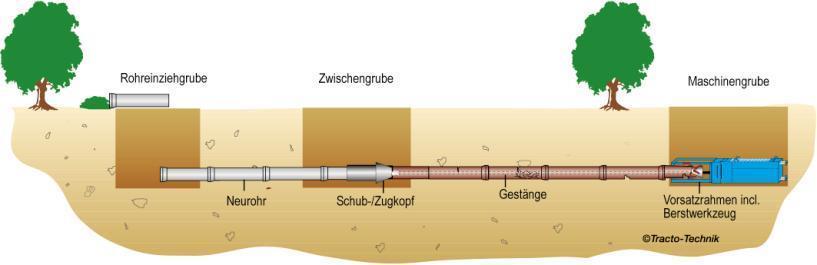

34 Csőkitolás / segédcsöves eljárás acc. to DVGW GW

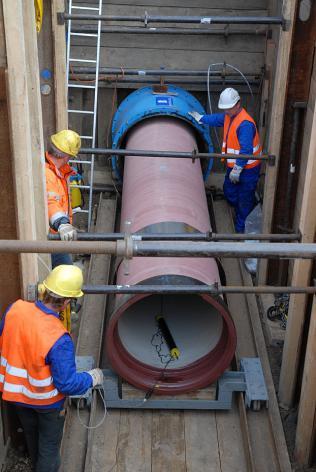

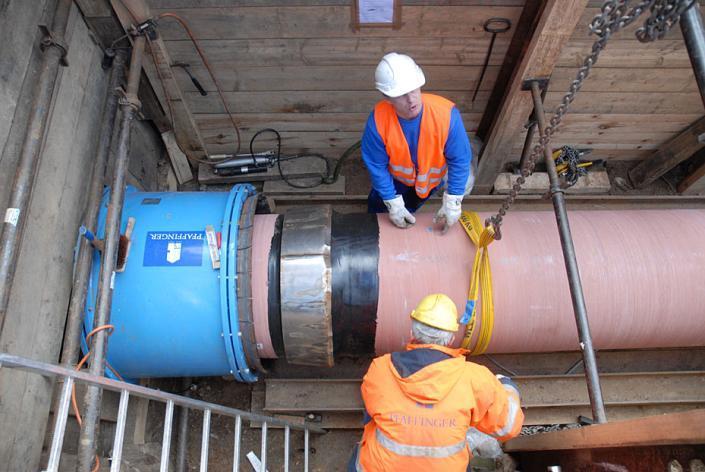

35 Csőbélelés acc. to DVGW GW

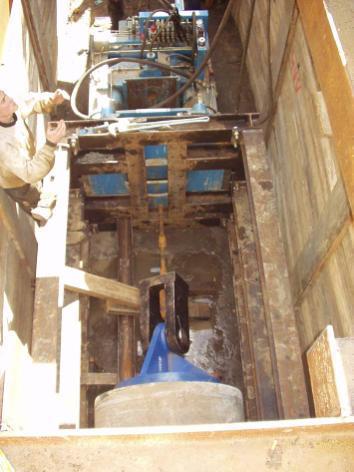

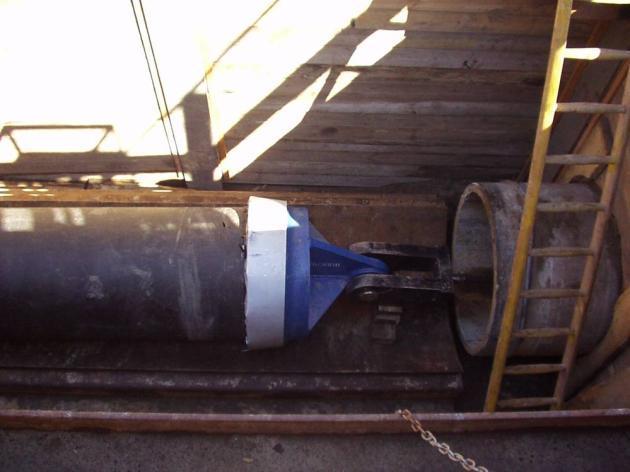

36 Csőbélelés 36

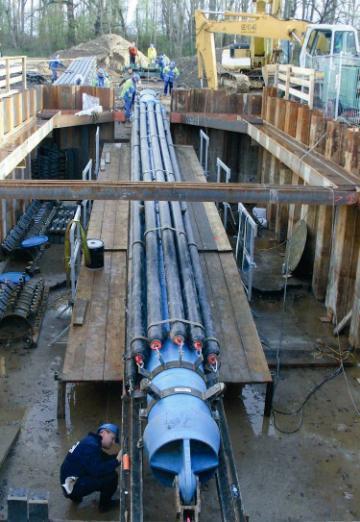

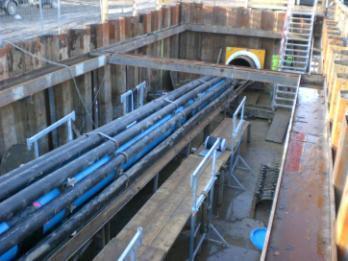

37 Csőbélelés gyűjtőcsövekkel 37

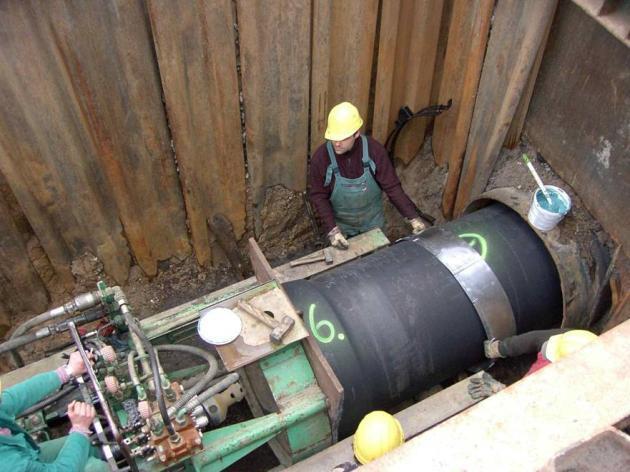

38 Csőbélelés betolással 38

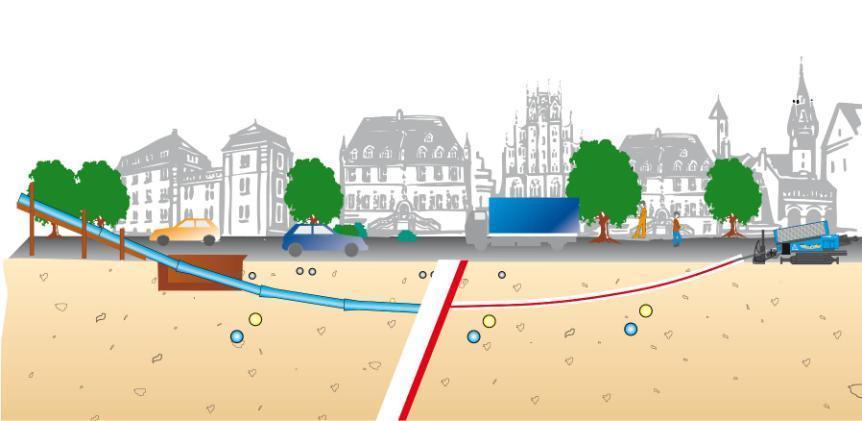

39 Vízszintes irányított fúrás, HDD acc. to DVGW GW

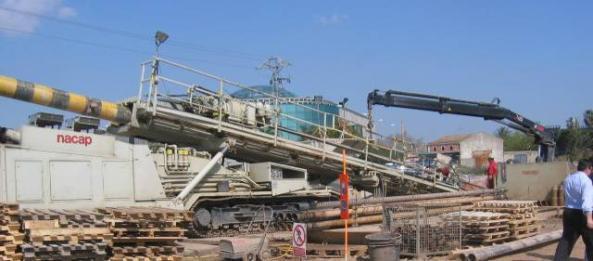

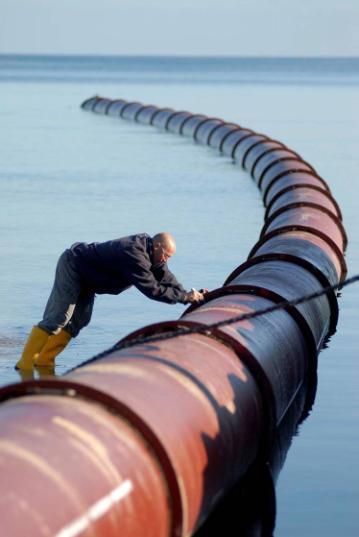

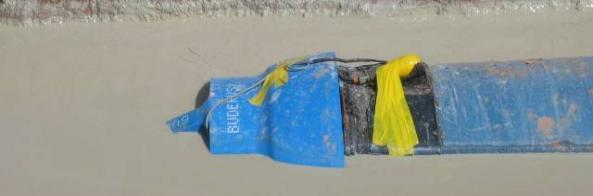

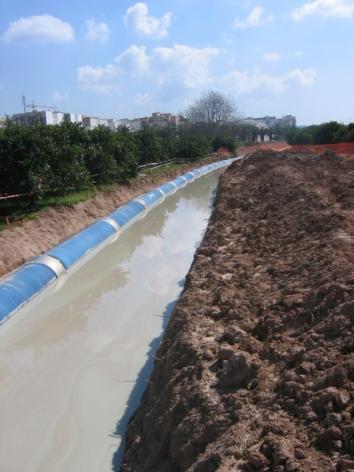

40 HDD Valencia DN 900 BLS - March 2007 Az árok cementlével elárasztva, a cső úszik! Az 500 m hosszú cső behúzása néhány óra alatt! Max. húzóerő = 1845 kn 40

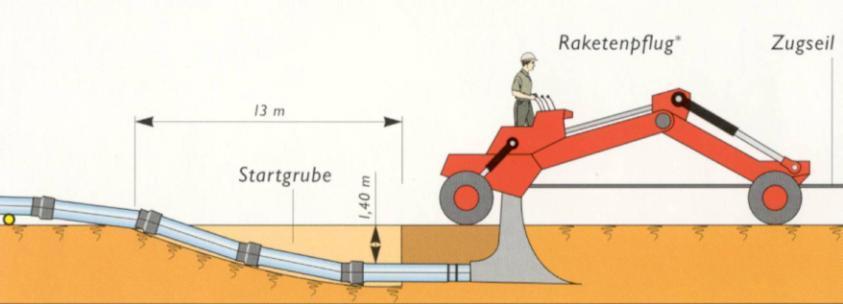

41 Árokbahúzás rakétaekével acc. to DVGW GW

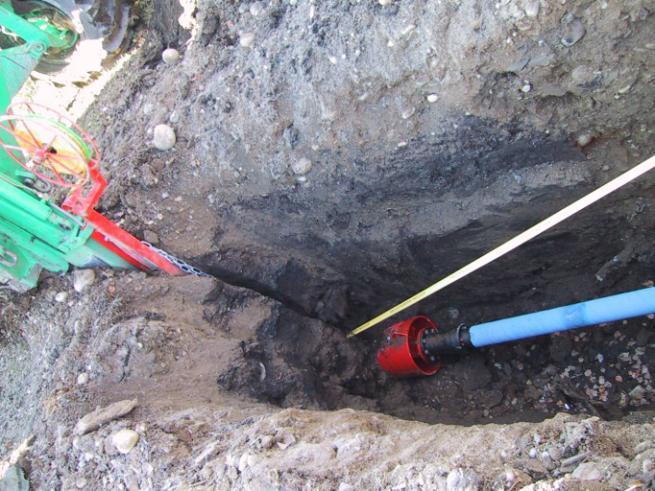

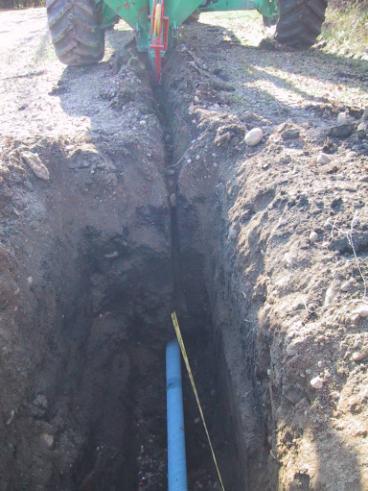

42 Árokbahúzás rakétaekével 42

43 Több információ: 43

44 Néhány a felhasználó cégek közül 44

45 Köszönöm szíves figyelmüket! Öllős István, Pureco Kft
