1 AVK NYOMÁS ALATTI RÁTÉT ELZÁRÓ 2" 730/1X Laza fej megfúróidomokhoz, hogy lehetővé váljon a nyomás alatti megfúrás Felső csatlakozó 2" BSP menetek 1/2", 3/4", 1", 1 1/4", 1 1/2" és 2" Használata: Vízre és gázra max. 70 C-ig Külön tartozékok: Más menet pld. NPT Minőség: Szállítói műbizonylat a NEN-EN-ISO 9001 bizonyítvány szerint Anyagok: Felső rész és fedél GGG-40 / DIN 1693 Bevonat Elektrosztatikusan felvitt epoxigyanta DIN szerint O-gyűrű NBR DIN 3535/3 szerint Csavarok Rozsdamentes acél A2 (AISI 304) Anyák és alátétek Rozsdamentes acél A4 (AISI 316) Kazetta POM A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK REWAG BV / EUROFLOW T7301XAB

2 AVK NYOMÁS ALATTI RÁTÉT ELZÁRÓ 2" 730/1X Laza fej megfúróidomokhoz, hogy lehetővé váljon a nyomás alatti megfúrás Felső csatlakozó 2" BSP menetek 1/2", 3/4", 1", 1 1/4", 1 1/2" és 2" Alkatrészlista 1. Ház 2. Fedél 3. Kazetta 4. O-gyűrű 5. Biztosítógyűrű 6. Csavar 7. Alátét Ref. szám Felső csatlakozó Súly, kg

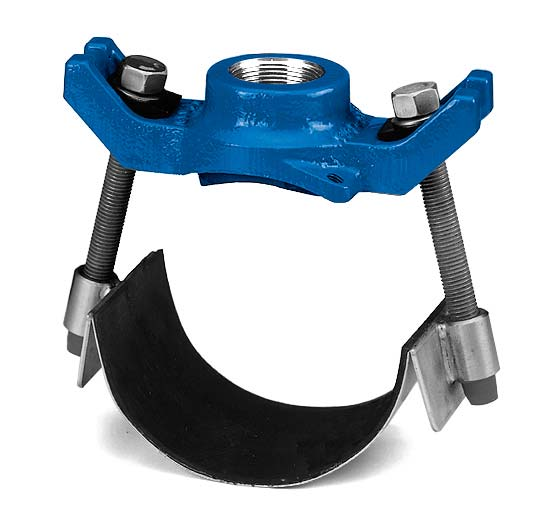

3 AVK UNIVERZÁLIS MEGFÚRÓIDOM PN /4X Használata: Anyagok: Vízre, szennyvízre és gázra max. 70 C-ig Külön tartozékok: AISI 316 szerinti rozsdamentes acél pántok A4-es csavarok, csavaranyák és csavaralátétek Gumi betét a pánthoz Pántszélesség 100 mm Egyéb pántméretek kérésre Nyereg Bevonat Gumi bevonat, lapos tömítés Pánt Csavarok, csavaranyák, csavaralátétek Támasztó csavaralátét Gömbgrafitos öntöttvas, GGG-40 DIN 1693 szerint Epoxi NBR DIN 3535/3 szerint Rozsdamentes acél AISI 304 szerint A2-es rozsdamentes acél POM A további részleteket lásd a Műszaki információk című fejezetben. A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK INTERNATIONAL A/S / EUROFLOW T7304XAB

4 - 2 - AVK UNIVERZÁLIS MEGFÚRÓIDOM PN /4X Alkatrészlista: 1. Nyereg 6. Csavaranya 2. Csavar 7. Pánt 3. Csavaralátét 8. Belső gumibevonat 4. Támasztó csavaralátét 5. Lapos tömítés Ref. számok DN Mérethatárok mm X00 Nyereg X00 Nyereg YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt 300 A YZ Pánt 300 B X: 0 = semmi Y: 2 = AISI = 1/2 BSP 7 = 1/2 NPT 4 = AISI = 3/4 BSP 8 = 3/4 NPT 3 = 1 BSP 9 = 1 NPT Z: 1 = 50mm széles pánttal 4 = 1 1/4 BSP 10 = 1 1/4 NPT 2 = 100mm széles pánttal 5 = 1 1/2 BSP 11 = 1 1/2 NPT 6 = 2 BSP 12 = 2 NPT 2 csak a 80/300 tip esetében EGY KOMPLETT MEGFÚRÓ RÉSZEI: NYEREG + PÁNT

5 AVK UNIVERZÁLIS MEGFÚRÓIDOM 730/5X nyomás alatti megfúrásra Használata: Vízre, szennyvízre és gázra max. 70 C-ig Külön tartozékok: AISI 316 szerinti rozsdamentes acél pántok A4-es rozsdamentes acél csavarok, csavaranyák és csavaralátétek Gumi betét a pánthoz Pántszélesség 100 mm Egyéb pántméretek Anyagok: Nyereg, fedél Bevonat Gumi bevonat, O- gyűrű, lapos tömítés Pánt, elzárónyelv Csavarok, csavaranyák, csavaralátétek Támasztó csavaralátét, kazetta Gömbgrafitos öntöttvas, GGG-40 DIN 1693 szerint Epoxi NBR DIN 3535/3 szerint Rozsdamentes acél AISI 304 / 301 szerint A2-es rozsdamentes acél POM A további részleteket lásd a Műszaki információk című fejezetben. A feltüntetett konstrukciók, anyagok és specifikációk a folyamatban lévő termékfejlesztési programunknak megfelelően változhatnak. AVK INTERNATIONAL A/S / EUROFLOW T7305XAB

6 - 2 - AVK UNIVERZÁLIS MEGFÚRÓIDOM 730/5X nyomás alatti megfúrásra Alkatrészlista: 1. Nyereg 6. O-gyűrű 2. Fedél 7. Lapos tömítés 3. Csavar 8. Csavaranya 4. Csavaralátét 9. Pánt 5. Támasztó alátét 10. Belső gumibevonat Ref. számok DN X00 Nyereg (hozzá zárónyelv: ) X00 Nyereg (hozzá zárónyelv: ) Mérethatárok (mm) YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt YZ Pánt 300 A YZ Pánt 300 B X: 0 = semmi Y: 2 = AISI = 1/2 4 = AISI = 3/4 3 = 1 Z: 1 = 50mm széles pánttal 4 = 1 1/4 2 = 100mm széles pánttal 5 = 1 1/2 6 = 2 (CSAK 80/300-AS TIP. ESETÉBEN) EGY KOMPLETT MEGFÚRÓ RÉSZEI: NYEREG + ZÁRÓNYELV + PÁNT
