3 Interex-WAGA Kft. Cím: 8000 Székesfehérvár, Sárkeresztúri u. 14/b. GPS koordináták: 47 9' 58.53" 18 25' 29.29" Telefonszám: órás ügyelet telefonszáma: M7 AUTÓPÁLYA BUDAPEST FELÉ OnLine: interex-waga.hu A műholdfelvételeket a Google Inc. készítette. Minden jog fenntartva.

4 TARTALOMJEGYZÉK WAGA Univerzális csőkötő idomok, minden csőanyagra 8 GEKAVE 92 Javító és megfúró idomok GREINER Golyóscsapok, vízre-gázra, menetes és gyorskötős réz fittingek 27 IDRO GAS 99 Javító idomok COMAG Megfúró idomok 54 ÖNTVÉNY IDOMOK 103 VAG Elzáró szerelvények, visszacsapók, légtelenítők 57 VIPAK 110 Plombák IMP Tűzcsapok 72 EFFE-EFFE Távtartók, gumiharangok 113 +GF+ PE Elektrofúzios és tompahegeszthető idomok 73 KASI Fedlapok, víznyelőrácsok, csapszekrények 118

5 KEDVES PARTNERÜNK! Az Interex-Waga Kft május 1-jén alakult, 3 fővel. Mára közel 40 munkatárssal áll a Partnerei rendelkezésére. Célunk, hogy nyomon kövessük, majd megismertessük a XXI. század igényeinek megfelelő világszínvonalú szerelvényeket, technológiákat, és segítsünk meghonosítani az alkalmazásukhoz szükséges előrelátó, minden fontos tényezőt mérlegelő, haladó szemléletmódot. A cég az alapítás óta víz- és gázelosztó hálózatok építéséhez, javításához, illetve házi bekötések kiépítéséhez szükséges szerelvények forgalmazására szakosodott. A svájci Georg Fischer WAGA Multi/Joint összekötő idomait és +GF+ polyetilén rendszerét, az olaszországi GREINER golyós- és kifolyócsapjait és fittingjeit, a németországi VAG toló- és csapózárait, a szlovéniai IMP tűzcsapjait, a csehországi KASI fedlapjait és víznyelő rácsait, a hollandiai GEKAVE palástjavítóit, valamint az IDRO GAS toktömítés javítóit forgalmazzuk. Büszkék vagyunk a vízműves szakemberekkel közösen kifejlesztett, a víz és gázmérők hollandi szerelvényének plombálására alkalmas önzáró műanyaggyűrűre (VIPAK ), melyet ma már a hazai víz- és gázműves szakma jól ismer. A VIPAK plombagyűrűket 11 országba exportáljuk. Az ISO 9001:2008 és 27001:2005 minőségirányítási rendszerben dolgozunk. Telephelyünk, az 1000 m²-es iroda és raktár épületegyüttes Székesfehérvár-Sóstón, közel az M7-es autópályához, a Sárkeresztúri út 14/b. alatt található. Rendszeres kiszállításról gondoskodunk az ország teljes területét lefedő járatok által. Műszaki készenléti csapatunk speciális kivitelezésekben, nyomás alatti megfúrásokban, tűzcsap vízhozam - mérésben és egyéb feladatokban segíti partnereinket. Továbbá 24 órás készenléti szolgálatot működtetünk, hogy havária esetén is partnereink rendelkezésére álljunk. Örömünkre szolgál, ha a katalógusunkban megtalálják, amit a munkájukhoz hatékonyan tudnak felhasználni. A katalógus nem szolgál minden termékről teljes körű műszaki leírással, ezért szükség esetén, kérjük forduljon bizalommal irodai ügyfélszolgálatunkhoz, illetve területi képviselőinkhez. A víziközmű szakmával való együttműködésre mindig büszkék vagyunk. Cégünk jelmondata is ezt igazolja. A víz kincs, segítünk megőrizni. Interex-Waga Kft.

6 Interex-WAGA Kft Székesfehérvár, Sárkeresztúri u. 14/b. Kedves Olvasó! Mindenek előtt engedje meg, hogy köszöntsük Társaságunk, az Interex-Waga Kft nevében! Örömünkre szolgál, hogy kezében tartja vállalatunk árukínálatát lefedő katalógusunkat, melyet a mögöttünk álló több évtizedes szakmai tapasztalat alapján állítottunk össze. Kérjük, forduljon bizalommal hozzánk és keresse kollégáinkat. Köszönettel: Cégvezetés CSÁKI ATTILA cégvezető ügyfélszolgálat a.csaki@interex-waga.hu MAHOVSZKY MIKLÓS cégvezető pénzügy, logisztika m.mahovszky@interex-waga.hu TREUER TIBOR értékesítési, minőségirányítási és információbiztonsági igazgató t.treuer@interex-waga.hu KOVÁCS KÁLMÁN anyaggazdálkodási osztályvezető k.kovacs@interex-waga.hu

7 KATONA ZOLTÁN területi képviselő PETŐ LÁSZLÓ technológiai és területi képviselő TÓTH CSABA területi képviselő MIZSÁK EDINA anyaggazdálkodási osztályvezető-helyettes TÜSKE ZSOLT külkereskedelmi osztályvezető BÉRES RICHÁRD projektmérnök CSÓKA RICHÁRD raktárvezető RICZU JÓZSEF műszaki munkatárs FETT ÁDÁM műszaki ügyintéző, értékesítési munkatárs

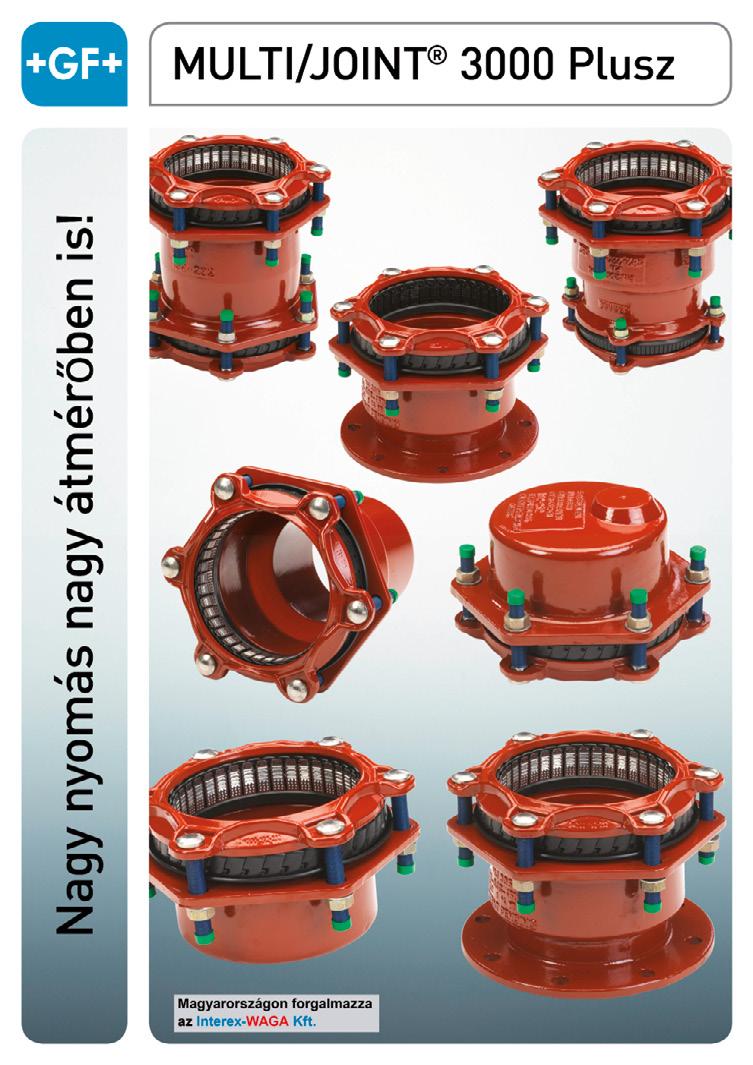

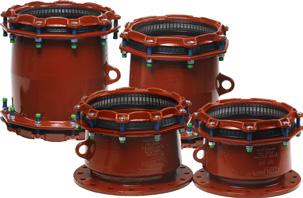

8 MULTI/JOINT 3000 Plusz 2011-ben elnyerte a MAVÍZ Nívódíját Minden részletében tökéletes! Leszorító gyűrű, öntöttvas, GGG45 Uni/Fiks szorító gyűrű Varioseal gumitömítés vízre és gázra (NBR) Csavaralátét, rozsdamentes acél, A2 Magyarországon forgalmazza az Interex-WAGA Kft. Uni/Fikser húzásbiztosító szegmensek, rozsdamentes acél, A4 Öntvény test, GGG45, Resicoat epoxy bevonattal, RT 9000 R4 típus Csavar, A2, rozsdamentes acél, te onbevonatos Csavaranya, rozsdamentes acél, A2, galvanizált és passzivált

9

10 TOK-TOK ÖSSZEKÖTŐ IDOM MULTI/JOINT 3007 PLUSZ LEÍRÁS Felhasználási terület: V í z r e és gázra, mindenfajta csőre alkalmas Test anyaga: Duktil öntöttvas GGG45 test és leszorítógyűrű(k),en-gjs szerint Test bevonata: RESICOAT epoxipor bevonat, 250μm vastagságban, GSK szabványok és EN szerint Csavar anyaga: Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Anya anyaga: Rozsdamentes acél A2, galvanizált és passzivált Tömítés anyaga: NBR gumi EN 682 szerint Húzásbiztosítás: Uni/Fikser (AI SI 316; A4 acéllemez) Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként*: 8 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) DN Átfogás 1.tok 2.tok a b d e xM20 73, Maximális üzemi nyomás (bar) víz (NHB) gáz (NHB) Maximális üzemi nyomás (bar) víz (HB) xM12 4, xM12 5, xM12 7, xM16 9, xM16 12, xM16 14, xM16 28, xM20 33, xM20 40, xM20 51, xM20 61, xM20 73, gáz (HB) NHB: Nem húzásbiztos HB: Húzásbiztos 10 PE csöveknél használjon csővégmerevítőt! xM20 61, xM20 51, xM20 40,

11 TOK-PEREM ÖSSZEKÖTŐ IDOM MULTI/JOINT 3057 PLUSZ LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Húzásbiztosítás: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként*: 8 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint Uni/Fikser (AI SI 316; A4 acéllemez) DN Raktárról PN10 karimával azonnal, PN16 lyukkiosztással pedig egyedi rendelésre! Átfogás Tok Perem a b d e xM20 65, Maximális üzemi nyomás (bar) víz (NHB) gáz (NHB) Maximális üzemi nyomás (bar) víz (HB) xM12 5, / xM12 6, xM12 6, xM16 8, xM16 13, xM16 14, xM16 21, xM20 31, xM20 40, xM20 52, xM20 65, NHB: Nem húzásbiztos gáz (HB) HB: Húzásbiztos xM20 52, PE csöveknél használjon csővégmerevítőt! xM20 40, xM20 31,

12 TOK-TOK SZŰKÍTETT ÖSSZEKÖTŐ IDOM MULTI/JOINT 3107 PLUSZ LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Húzásbiztosítás: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: 8 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastaságban, GSK szabványok és EN szerint Rozsdamentes csavar A2 (AISI 304), tefl onbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint Uni/Fikser (AI SI 316; A4 acéllemez) DN Átfogás 1.tok 2.tok a b d e Maximális üzemi nyomás (bar) víz (NHB) gáz (NHB) Maximális üzemi nyomás (bar) víz (HB) xM12/3xM12 5, xM12/3xM12 6, xM12/3xM16 8, xM12/4xM16 11, xM16/4xM16 13, xM16/4xM16 14, xM16/6xM16 22, xM16/6xM20 31, xM20/6xM20 36, xM20/8xM20 49, xM20/8xM20 54, xM20/10xM20 65, xM20/10xM20 65, NHB: Nem húzásbiztos HB: Húzásbiztos gáz (HB) 12 PE csöveknél használjon csővégmerevítőt! xM20/8xM20 54, xM20/8xM20 49, xM20/6xM20 36,

13 TOK-PEREM SZŰKÍTETT ÖSSZEKÖTŐ IDOM MULTI/JOINT 3157 PLUSZ LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Húzásbiztosítás: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: 8 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) tefl onbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint Uni/Fikser (AI SI 316; A4 acéllemez) DN Raktárról PN10 karimával azonnal, PN16 lyukkiosztással pedig egyedi rendelésre! Átfogás Tok Perem a b d e Maximális üzemi nyomás (bar) víz (NHB) gáz (NHB) Maximális üzemi nyomás (bar) víz (HB) xM12 5, xM12 6, xM16 9, xM16 11, xM16 13, xM16 29, xM16 27, xM20 48, xM20 65, xM20 65, NHB: Nem húzásbiztos HB: Húzásbiztos gáz (HB) xM20 48, xM16 27, xM16 29, PE csöveknél használjon csővégmerevítőt! 13

14 TOK-LEZÁRÓ IDOM MULTI/JOINT 3207 PLUSZ LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Húzásbiztosítás: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: 8 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint Uni/Fikser (AI SI 316; A4 acéllemez) DN Átfogás tok a b d e Maximális üzemi nyomás (bar) víz (NHB) gáz (NHB) Maximális üzemi nyomás (bar) víz (HB) xM12 3, xM12 4, xM12 5, xM16 6, xM16 7, xM16 9, xM16 18, xM20 20, xM20 27, xM20 34, xM20 43, xM20 73, xM20 73, gáz (HB) NHB: Nem húzásbiztos HB: Húzásbiztos 14 PE csöveknél használjon csővégmerevítőt! xM20 43, xM20 34, xM20 27,

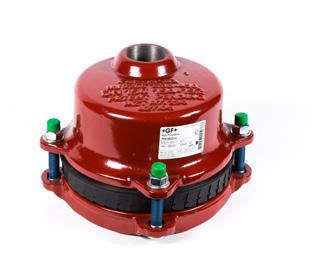

15 TOK-BELSŐMENET LEZÁRÓ IDOM MULTI/JOINT 3207 PLUSZ LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Húzásbiztosítás: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: 8 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) tefl onbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint Uni/Fikser (AI SI 316; A4 acéllemez) DN Átfogás Furat méret tok a b d e Maximális üzemi nyomás (bar) víz (NHB) gáz (NHB) Maximális üzemi nyomás (bar) víz (HB) " xM12 3, " xM12 4, " xM12 5, " xM16 6, " xM16 7, " xM16 9, " xM16 18, " xM20 20, " xM20 27, " xM20 34, " xM20 43, xM20 43, " Furat méret Rendelhető 3 / / 2 -os furattal is! NHB: Nem húzásbiztos HB: Húzásbiztos gáz (HB) " xM20 34, PE csöveknél használjon csővégmerevítőt! " xM20 27, " xM20 20,

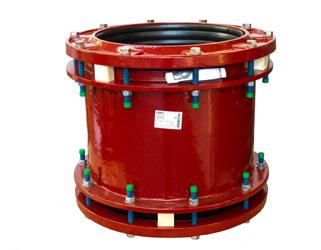

16 TOK-TOK ÖSSZEKÖTŐ IDOM MULTI/JOINT XL 2500 SZERELVÉNY LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: Nem húzásbiztos: 4 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2 (AISI 304), teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint DN Átfogás 1.tok 2.tok a b d e Maximális üzemi nyomás (bar) víz (NHB) xM16 122, xM20 149, xM20 178, xM20 178, gáz (NHB) NHB: Nem húzásbiztos HB: Húzásbiztos xM20 149, xM16 122, PE csöveknél használjon csővégmerevítőt!

17 TOK-PEREM ÖSSZEKÖTŐ IDOM MULTI/JOINT XL 2550 LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: Nem húzásbiztos: 4 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint DN Raktárról PN10 karimával azonnal, PN16 lyukkiosztással pedig egyedi rendelésre! Átfogás tok perem a b d e Maximális üzemi nyomás (bar) víz (NHB) xM20 120, xM20 142, NHB: Nem húzásbiztos xM20 142, gáz (NHB) HB: Húzásbiztos xM20 120, PE csöveknél használjon csővégmerevítőt! 17

18 TOK-TOK SZŰKÍTETT ÖSSZEKÖTŐ IDOM MULTI/JOINT XL 2600 LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Hőmérséklet: Max. üzemi nyomás: Maximális szögeltérés tokonként: Nem húzásbiztos 4 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint -5 C +50 C, tömítéstől függően Táblázat szerint DN Átfogás 1.tok 2.tok a b d e Maximális üzemi nyomás (bar) víz (NHB) xM20/10xM16 112, xM16/12xM20 145, xM20/12xM20 160, gáz (NHB) xM20/12xM20 160, NHB: Nem húzásbiztos HB: Húzásbiztos xM16/12xM20 145, xM20/10xM16 112, A termékfejlesztés eredményeként a DN 450/400 méret már a széria tagjaként érhető el. 400 További fejlesztések várhatók! ,00 10xM16/10xM PE csöveknél használjon csővégmerevítőt!

19 TOK-PEREM SZŰKÍTETT ÖSSZEKÖTŐ IDOM MULTI/JOINT XL 2650 LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: Nem húzásbiztos: 4 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint DN Raktárról PN10 karimával azonnal, PN16 lyukkiosztással pedig egyedi rendelésre! Átfogás tok perem a b d e xM20 130, NHB: Nem húzásbiztos HB: Húzásbiztos Maximális üzemi nyomás (bar) víz (NHB) xM16 94, xM20 130, gáz (NHB) xM16 94, PE csöveknél használjon csővégmerevítőt! 19

20 TOK-TOK KÖNYÖK ÖSSZEKÖTŐ IDOM MULTI/JOINT 3407 PLUSZ LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Húzásbiztosítás: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: N e m húzásbiztos: 8 Húzásbiztos: 4 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint Uni/Fikser (AI SI 316; A4 acéllemez) DN Átfogás 1.tok 2.tok a b d e f Maximális üzemi nyomás (bar) víz (NHB) gáz (NHB) Maximális üzemi nyomás (bar) víz (HB) xM , xM , xM , xM , gáz (HB) NHB: Nem húzásbiztos HB: Húzásbiztos xM , xM , PE csöveknél használjon csővégmerevítőt!

21 Átfogás víz (NHB) gáz (NHB) víz (HB) gáz (HB) nyomás (bar) (bar) nyomás üzemi Maximális üzemi Maximális INTEREX-WAGA TOK-PEREM TALPASKÖNYÖK ÖSSZEKÖTŐ IDOM MULTI/JOINT 3457 PLUSZ LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: Nem húzásbiztos: 4 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint DN Átfogás tok perem a b d e f h1 h2 Maximális üzemi Maximális üzemi nyomás (bar) nyomás (bar) víz (NHB) gáz (NHB) víz (HB) xM , NHB: Nem húzásbiztos xM , gáz (HB) HB: Húzásbiztos tok perem a b d e f h1 h2 DN PE csöveknél használjon csővégmerevítőt! 21

22 TOK-PEREM KÖNYÖK ÖSSZEKÖTŐ IDOM MULTI/JOINT 3557 PLUSZ LEÍRÁS Felhasználási terület: Test anyaga: Test bevonata: Csavar anyaga: Anya anyaga: Tömítés anyaga: Húzásbiztosítás: Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Maximális szögeltérés tokonként: N e m húzásbiztos: 8 Húzásbiztos: 4 * Szögeltérés tokonként, felhelyezéskor rögzítve (az idom átfogásának középértékén megadva) Vízre és gázra, mindenfajta csőre alkalmas Duktil öntöttvas GGG45 test és leszorítógyűrű(k), EN-GJS szerint RESICOAT epoxipor bevonat, 250 μm vastagságban, GSK szabványok és EN szerint Rozsdamentes csavar A2, (AISI 304) teflonbevonattal Rozsdamentes acél A2, galvanizált és passzivált NBR gumi EN 682 szerint Uni/Fikser (AI SI 316; A4 acéllemez) DN Átfogás tok perem a b d e f h1 h2 Maximális üzemi nyomás (bar) víz (NHB) gáz (NHB) Maximális üzemi nyomás (bar) víz (HB) xM , xM , xM , xM , xM , xM , NHB: Nem húzásbiztos HB: Húzásbiztos gáz (HB) xM , xM , xM , PE csöveknél használjon csővégmerevítőt!

23 CSŐVÉGMEREVÍTŐ ROZSDAMENTES ACÉL LEÍRÁS A cső végébe helyezett rozsdamentes acél csővégmerevítő használatával, a csővég belülről megerősítést kap, ami biztosítja, hogy a csőfal ne deformálódjon. Ez biztosítja a lehető legjobb kötést műanyag csöveken. Csővégmerevítők használata A bontható tokos összekötő idomok műanyag csöveken való lehető legjobb teljesítményének garantálásához a következő irányelvet szükséges követni: Csővégmerevítő használata szükséges minden műanyag csövön, mind húzásbiztos, mind nem húzásbiztos kötéseknél, mind állandó, mind átmeneti kötéseknél. Kialakítás és tulajdonságok - stabilan áll a csővégben - könnyű beszerelni - korrózió álló Csővégmerevítő ékkel Az ékes kialakítás egy kis toleranciát biztosít a csövek kisebb méreteltéréseinek áthidalásához. A cs ő végmerevítő beillesztése után az ék bekalapálásával kell a csővégmerevítőt rögzíteni. Ezután az ék kiálló részét le kell fűrészelni 23

24 WAL/V SZIMPLA TOKTÖMÍTÉS JAVÍTÓ LEÍRÁS Felhasználási terület: Ivóvízre és gázra Test anyaga: Duktil öntöttvas GGG40 test Test bevonata: RESICOAT epoxibevonat, 250 μm vastagságban, GSK szabványok és EN szerint Csavar anyaga: Rozsdamentes csavar A2 (AISI 304) Anya anyaga: Rozsdamentes acél A4 (AISI 304) Tömítés anyaga: NBR Maximális üzemi nyomás: V í z 16 bar Gáz 4 bar d Átfogás Üzemi nyomás (bar) b e víz gáz xM16x140 6, xM16x140 7, xM16x140 12, xM16x140 13, xM16x140 15, xM16x140 16, xM16x140 17, xM16x140 18, xM16x140 20, xM16x140 23, xM16x140 27, xM16x140 27, xM16x140 36, xM16x140 42, xM16x140 45, xM16x140 54, xM16x140 54, xM16x140 45, xM16x140 42, xM16x140 36,0 10 4

25 WAL/V DUPLA TOKTÖMÍTÉS JAVÍTÓ LEÍRÁS Felhasználási terület: Ivóvízre és gázra Test anyaga: Duktil öntöttvas GGG40 test Test bevonata: RESICOAT epoxibevonat, 250 μm vastagságban, GSK szabványok és EN szerint Csavar anyaga: Rozsdamentes csavar A2 (AISI 304), Anya anyaga: Rozsdamentes acél A4 (AISI 304) Tömítés anyaga: NBR Maximális üzemi nyomás: V í z 16 bar Gáz 4 bar d Átfogás Üzemi nyomás (bar) b e víz gáz xM16x240 7, xM16x240 8, xM16x240 14, xM16x240 13, xM16x240 17, xM16x240 20, xM16x240 21, xM16x240 23, xM16x240 23, xM16x240 27, xM16x240 32, xM16x240 33, xM16x240 48, xM16x240 55, xM16x240 59, xM16x xM16x xM16x240 55, xM16x240 59, xM16x240 48,0 10 4

26 MULTI COLLAR KÉT RÉSZBŐL ÁLLÓ JAVÍTÓ GALLÉR LEÍRÁS Felhasználási terület: Vízre és gázra Test anyaga: Duktil öntöttvas GGG45 test Test bevonata: RESICOAT epoxipor bevonat Csavar anyaga: Galvanizált acél Anya anyaga: Galvanizált acél Tömítés anyaga: NBR gumi Hőmérséklet: -5 C +50 C Maximális üzemi nyomás: Táblázat szerint Kérésre rozsdamentes csavarral is rendelhető. DN Átfogás Maximális üzemi nyomás (bar) a b e víz gáz xM12x140 8, xM12x140 12, xM16x150 17, xM20x200 24, xM20x200 31, xM20x240 51, xM20x240 51, xM20x200 31, xM20x200 24, xM16x150 17,

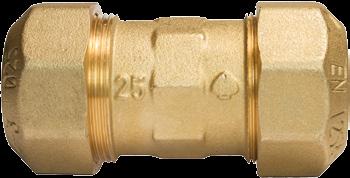

27 GREINER VIZES TERMÉKEK GREINER TERMÉKEK 27

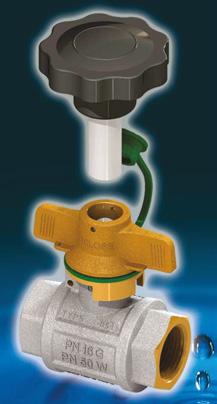

28 GREINER GOLYÓSCSAPOK ÁLTALÁNOS INFORMÁCIÓK ÉS DIAGRAMOK LEÍRÁS Test és csatlakozó vég: Tömítések: Golyó: Nyitókar: Visszacsapó szelep: Egyéb részek: Menetek: Alkalmazás: Teszt: Nyomaték- és hajlításellenállás: Minimális üzemi nyomás: 0,025 bar Maximális üzemi nyomás: lásd diagram Üzemi hőmérséklet: 0 C +110 C Kombi golyóscsap üzemi hőmérséklet: 0 C +80 C ütvekovácsolt és nikkelbevonatú sárgaréz CW617N az EN szerint teflon kemény nikkelbevonatú sárgaréz CW617N az EN szerint tűzzománcozott alumínium- vagy rézötvözet Acetál gyanta, rozsdamentes acél rugó (csak a kombi golyóscsapban) sárgaréz az európai szabványok szerint EN vagy ISO 228 szabvány szerint hidraulikus, pneumatikus és fűtési rendszerekben, vízre vízzel és levegővel az UNI p. 7.1 és 7.2 szabvány szerint az UNI p. 7.1 és 7.2 szabvány szerint Hőmérséklet és nyomás diagram 28

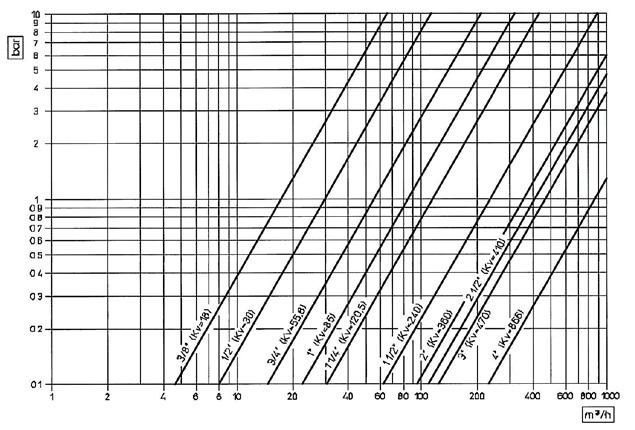

29 Nyomásveszteség diagram Nyomásveszteség diagram - kombi golyóscsapok 29

30 GOLYÓSCSAP B-B CSATLAKOZÁSSAL Méret A H L l1 ØP Nyomás (bar) 3/8" ,0 50,0 11, ,185 1/2" ,5 58,5 15, ,270 3/4" ,5 68,5 16, ,500 1" ,5 82,0 19, , /4" ,0 93,0 21, , /2" ,0 105,0 21, ,750 2" ,0 125,0 25, ,745 21/2" ,0 150,0 30, ,420 GOLYÓSCSAP K-B CSATLAKOZÁSSAL Méret A H L l1 ØP Nyomás (bar) 3/8" ,0 58,9 11, ,20 1/2" ,5 71,0 15, ,34 3/4" ,5 82,8 16, ,62 1" ,5 96,1 19, ,90 1.1/4" ,0 108,9 21, ,15 1.1/2" ,0 120,4 21, ,70 2" ,0 142,7 25, ,20 21/2" ,0 164,7 30, ,55 30

31 GOLYÓSCSAP INTEREX-WAGA B-PE CSATLAKOZÁSSAL Méret Tok (ØB) A H L l1 ØP Nyomás (bar) 1/2" ,5 78,0 15, ,335 3/4" ,5 93,0 16, ,585 1" ,5 109,0 19, , /4" ,0 126,0 21, , /2" ,0 146,0 21, ,240 2" ,0 176,0 25, ,960 1/2" ,5 86,5 15, ,385 3/4" ,5 100,0 16, , /4" ,0 140,0 21, , /2" ,0 167,0 21, ,825 GOLYÓSCSAP K-PE CSATLAKOZÁSSAL Méret Tok (ØB) A H L l1 ØP Nyomás (bar) 1/2" , , ,340 3/4" , , ,585 1" , , , /4" , , , /2" , , ,195 2" , , ,860 31

32 GOLYÓSCSAP HOLLANDI-PE CSATLAKOZÁSSAL Hollandi (ØC) Tok (ØB) A H L Nyomás (bar) 3/4" , ,440 3/4" , ,745 1" , ,650 1" , , /4" , , /2" , , /2" , ,990 2" , ,470 GOLYÓSCSAP KOMBI B-B, TÖBBFUNKCIÓS Méret (ØA, ØB) C;A H L l1 l2 ØP Nyomás (bar) 1/2" ,5 81,0 15,0 15, ,435 3/4" ,5 99,0 16,3 16, ,775 1" ,5 120,0 19,1 19, , /4" ,0 141,0 21,4 21, , /2" ,0 168,0 21,4 21, ,500 2" ,0 200,0 25,7 25, ,350 32

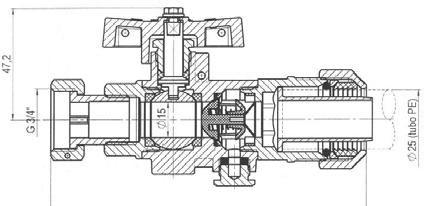

33 GOLYÓSCSAP INTEREX-WAGA KOMBI B-PE, TÖBBFUNKCIÓS Méret Tok (ØB) A H L l1 ØP Nyomás (bar) 3/4" , , ,86 1" , , ,35 GOLYÓSCSAP KOMBI PE-HOLLANDI, TÖBBFUNKCIÓS Hollandi (ØC) Tok (ØB) DN A H L l1 Nyomás (bar) 3/4" , ,960 3/4" , ,960 1" , ,040 GOLYÓSCSAP UNIVERZÁLIS KOMBI PE/FE-HOLLANDI, TÖBBFUNKCIÓS 3/4"x 25/27 33

34 GOLYÓSCSAP MEGFÚRÓ K-B CSATLAKOZÁSSAL, NÉGYSZÖGPROFIL Méret (ØA,ØB) H L l1 l2 ØP Nyomás (bar) 3/8" ,9 11,4 11, ,33 1/2" ,0 15,0 15, ,42 3/4" ,8 16,3 16, ,66 1" ,1 19,1 19, ,96 1.1/4" ,9 21,4 21, ,30 1.1/2" ,4 21,4 21, ,87 2" ,7 25,7 25, ,90 21/2" ,7 30,2 30, ,52 3" ,0 33,3 33, ,64 4" ,0 39,0 27, ,54 GOLYÓSCSAP K-PE CSATLAKOZÁSSAL, NÉGYSZÖGPROFIL Méret (ØA) Tok (ØB) H L l1 ØP Nyomás (bar) 1/2" , , ,465 3/4" , , ,710 1" , , , /4" , , , /2" , , ,270 2" , , ,950 34

35 Nyomás (bar) GOLYÓSCSAP INTEREX-WAGA B-B CSATLAKOZÁSSAL, KULCCSAL ZÁRHATÓ LEÍRÁS Test és csatlakozó vég: ütvekovácsolt és nikkelbevonatú sárgaréz CW617N az EN szerint Tömítések: teflon Golyó: k e m é n y nikkelbevonatú sárgaréz CW617N az EN szerint Nyitókar: tűzzománcozott alumínium- vagy rézötvözet Zár: sárgaréz Egyéb részek: sárgaréz az európai szabványok szerint Menetek: EN vagy ISO 228 szabvány szerint Alkalmazás: hidraulikus, ipari, pneumatikus és fűtési rendszerekben Teszt: vízzel és levegővel az UNI p. 7.1 és 7.2 szabvány szerint Nyomaték- és hajlításellenállás: az UNI p. 7.1 és 7.2 szabvány szerint Maximális üzemi nyomás: lásd diagram Üzemi hőmérséklet: 0 C +110 C Illetéktelen vételezés ellen, vagy vétlen elzárás ellen véd. Fogyasztás korlátozásához, átfúrt és mesterkulcsos kivitelben is. Méret A H L l1 ØP Nyomás (bar) 1/2" XX ,0 58,4 15, ,485 3/4" XX ,0 68,5 16, ,685 1" XX ,5 82,0 19, , /4" XX ,5 93,0 21, , /2" XX ,5 105,0 21, ,105 2" XX ,5 125,0 25, ,115 2" XX ,5 125,0 25, , /2" XX ,5 105,0 21, , /4" XX ,5 93,0 21, ,510 1" XX ,5 82,0 19, ,970 3/4" XX ,0 68,5 16, ,685 1/2" XX ,0 58,4 15, ,485 A H L l1 ØP Méret 35

36 B-GRIP LEÍRÁS A B-Grip könnyen, gyorsan és olcsón teszi lehetõvé a GREINER golyóscsapok nyitásának-zárásának korlátozását. A Greiner golyóscsapra utólag is felszerelhetõ. A normál állás lehetõvé teszi a szabad nyitás-zárást. A blokkolt állás kizárja annak lehetõségét, hogy a szolgáltató tudomása nélkül, változtassanak a golyóscsap állásán. Az eszköz áll egy speciális T karból vagy négyszög profilból, melyet egy kúpos csavarral rögzítünk a Greiner golyóscsapra, az egyedi csõkulcs segítségével. A mûanyag zárókupakon átvezethetõ zsinór plomba lehetõvé teszi a golyóscsap hatósági lezárását. HÁROMÁLLÁSÚ CSAP LEÍRÁS Három állás: nyit / zár / korlátoz A fogyasztó nem tudja átállítani (B-Grip) Hatóságilag plombálható Jogszabály szerinti átfolyási mennyiség biztosítható (beállítható) Normál üzemeltetésre is alkalmas Kiszerelés nélkül korlátozható az átengedett víz mennyisége 36

37 GOLYÓSCSAP B-B NÉGYSZÖGPROFIL Méret INTEREX-WAGA H L l1 ØP Nyomás (bar) 3/8" ,0 11, ,31 1/2" ,5 15, ,40 3/4" * ,5 16, ,61 1" * ,0 19, ,90 1.1/4" ,0 21, ,23 1.1/2" ,0 21, ,80 2" ,0 25, ,81 21/2" ,0 30, ,30 3" ,0 33, ,40 4" ,0 39, ,60 GOLYÓSCSAP B-PE NÉGYSZÖGPROFIL Méret Méret Tok (ØB) H L l1 ØP A H L l1 ØP Nyomás (bar) Nyomás (bar) 1/2" , ,45 3/4" , ,70 1" , ,08 1.1/4" , ,50 1.1/2" , ,24 2" , ,52 GOLYÓSCSAP PE-PE NÉGYSZÖGPROFIL 1/2" ,5 77,4 15, ,30 3/4" ,5 90,1 16, ,48 1" ,5 102,2 19, ,81 1.1/4" ,0 117,7 21, ,24 1.1/2" ,0 127,8 21, ,77 2" ,0 160,4 25, ,35 GOLYÓSCSAP K-K * LEÜRÍTŐVEL IS RENDELHETŐ! Méret A H L l1 ØP Nyomás (bar) 1/2" ,5 77,4 15, ,30 3/4" ,5 90,1 16, ,48 1" ,5 102,2 19, ,81 1.1/4" ,0 117,7 21, ,24 1.1/2" ,0 127,8 21, ,77 2" ,0 160,4 25, ,35 37

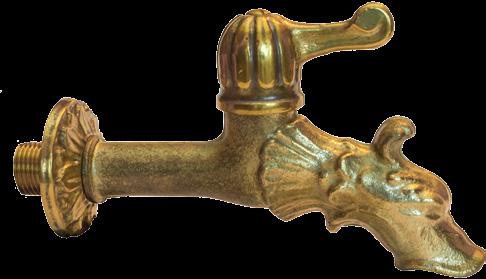

38 Méret GOLYÓSCSAP B-HOLLANDI A H L l1 ØP Nyomás (bar) 3/4" ,5 76,5 16, ,39 1" ,5 92,0 19, ,67 GOLYÓSCSAP K-HOLLANDI Méret A H L l1 ØP Nyomás (bar) 3/4" ,5 85,0 16, ,40 1" ,5 99,5 19, ,73 KERTICSAP Méret H L 1/2" ,0 0,28 3/4" ,0 0,40 KERTICSAP TÖMLŐVÉGES Méret H L 1/2" ,0 0,26 3/4" ,0 0,46 RUSZTIKUS KIFOLYÓCSAP Méret A B H L l1 1/2" ,0 18,0 0,65 38

39 SZELEP (TOLÓZÁR) B-B Méret INTEREX-WAGA ØA H L L1 ØP 1/2" , ,310 3/4" , ,410 1" , , /4" , , /2" , ,080 2" , ,760 21/2" , ,600 3" , ,900 4" , ,500 5" , ,500 SZELEP B-B Méret ØA H L L1 ØP 1/2" ,0 65,0 13,0 12,5 0,310 3/4" ,5 76,0 15,0 18,0 0,460 1" ,0 90,0 16,5 23,5 0, /4" ,5 110,0 18,0 29,0 1, /2" ,5 122,0 19,0 34,5 1,580 2" ,0 142,0 27,0 45,0 2,300 * BEÉPÍTETT VISSZACSAPÓVAL IS! SZELEP (FERDE) B-B Méret ØA H L L1 ØP 3/8" , ,280 1/2" , ,300 3/4" , ,480 1" , , /4" , , /2" , ,320 2" , ,240 21/2" , ,500 3" , ,800 4" , ,300 39

40 Méret 40 NYOMÁSCSÖKKENTŐ H H1 L l1 1/2" ,250 3/4" ,860 1" , /4" , /2" ,710 2" ,750 21/2" ,800 3" ,700 4" ,000 SZŰRŐ, B-B CSATLAKOZÁSSAL Méret Méret H L l1 ØP 1/2" ,0 13 0,275 3/4" ,5 19 0,395 1" ,0 25 0, /4" ,0 32 0, /2" ,0 38 0,990 2" ,0 48 1,325 21/2" ,0 60 2,050 3" ,0 75 2,820 4" ,0 95 5,600 Méret A L l1 ØP Nyomás (bar) H L l1 ØP 1/2" ,0 59, ,220 3/4" ,5 69, ,300 1" ,0 82, , /4" ,0 98, , /2" ,0 109, ,860 2" ,0 131, ,620 21/2" ,0 151, ,200 3" ,0 172, ,440 4" ,0 219, ,000 CSAPPANTYÚS VISSZACSAPÓ, B-B CSATLAKOZÁSSAL CSAPPANTYÚS VISSZACSAPÓ, K-B CSATLAKOZÁSSAL 1/2" ,0 13,0 15 0,250 3/4" ,5 14,5 20 0,390 1" ,5 17,0 25 0, /4" ,0 19,0 32 0,770 Működési tartomány: Bemenő: max. 40 bar Kimenő: 1-7 bar

41 RUGÓS INTEREX-WAGA VISSZACSAPÓSZELEP, B-B Méret ØE L l1 ØP Nyomás 1/2" ,0 52,0 15, ,170 3/4" ,5 60,0 16, ,270 1" ,0 70,5 19, , /4" ,0 84,0 21, , /2" ,0 96,0 21, ,060 2" ,0 111,0 25, ,790 21/2" ,0 127,0 19, ,520 3" ,0 150,0 21, ,450 4" ,0 133,5 23, ,235 RUGÓS VISSZACSAPÓSZELEP SZŰRŐVEL, B-B Méret Ch. ØE L l1 ØP Nyomás 1/2" es ,0 94,0 15, ,180 3/4" es ,5 108,0 16, ,285 1" es ,0 122,5 19, , /4" ott ,0 141,0 21, , /2" ott ,0 164,5 21, ,100 2" ott ,0 194,5 25, ,850 RUGÓS VISSZACSAPÓSZELEP, K-B Méret Ch. ØE L l1 ØP Nyomás 1/2" es ,0 64,5 15, ,180 3/4" es ,5 74,5 16, ,295 1" es ,0 84,5 19, , /4" ott ,0 100,0 21, , /2" ott ,0 111,5 21, ,070 2" ott ,0 129,0 25, ,895 RUGÓS VISSZACSAPÓSZELEP, B-PE Méret Ch. ØA ØE L l1 ØP Nyomás 1/2" es ,0 73,0 15, ,220 3/4" es ,5 84,5 16, ,355 1" es ,0 97,0 19, , /4" ott ,0 115,5 21, , /2" ott ,0 135,0 21, ,490 2" ott ,0 162,0 25, ,570 SZŰRŐ Méret ØA B C 1/2" ,0 0,011 3/4" ,0 0,016 1" ,0 0, /4" ,0 0, /2" ,5 0,043 2" ,5 0,063 21/2" ,0 0,100 3" ,0 0,126 4" ,0 0,172 41

42 Méret 42 GYORSKÖTŐK Méret ØA L l1 ØP 1/2" ,0 14 0,100 1/2" ,0 15 0,130 3/4" ,5 15 0,150 3/4" ,0 20 0,250 1" ,5 20 0,185 1" ,0 25 0, /4" ,0 25 0, /4" ,0 39 0, /2" ,4 32 0,515 2" ,5 25,7 40 0,740 GYORSKÖTŐK - ÖSSZEKÖTŐ K-PE Méret Méret - ÖSSZEKÖTŐ B-PE ØA L l1 l2 ØP ØA L l1 ØP ØA L l1 ØP 1/2" ,0 15 0,095 3/4" ,5 20 0,150 1" ,5 25 0, /4" ,0 32 0, /2" ,4 40 0,660 2" ,7 50 1,160 21/2" ,2 88,5 63 2,160 3" ,3 99,5 75 3,200 4" ,0 114, ,585 GYORSKÖTŐK - ÖSSZEKÖTŐ B-PE (SZŰKÍTETT) 1/2" ,0 15 0,085 3/4" ,5 20 0,150 1" ,5 25 0, /4" ,0 32 0, /2" ,0 40 0,630 2" ,0 50 1,120 21/2" ,5 63 1,980 3" ,0 75 2,850 4" , ,950 GYORSKÖTŐK - ÖSSZEKÖTŐ K-PE (SZŰKÍTETT) 1/2" ,0 13,0 14 0,085 1/2" ,5 13,0 15 0,135 3/4" ,0 14,5 20 0,220 1" ,0 16,5 20 0,140 1" ,0 16,5 25 0, /4" ,0 19,0 25 0, /4" ,0 19,0 32 0, /2" ,0 19,0 32 0, /2" ,0 19,0 40 1,090 2" ,0 23,0 40 0,745

43 GYORSKÖTŐK - ÖSSZEKÖTŐ PE-PE Méret (ØA) INTEREX-WAGA L ØP , , , , , , , , ,73 GYORSKÖTŐK - ÖSSZEKÖTŐ HOSSZÚ (ÁTTOLHATÓ) PE-PE Méret (ØA) Méret , , , , ,090 L GYORSKÖTŐK - ÖSSZEKÖTŐ SZŰKÍTŐS PE-PE Méret (ØB) ØA L ØP , , , , , ,490 43

44 Méret GYORSKÖTŐK - KÖNYÖK B-PE ØA H L l1 ØP 1/2" ,5 23,0 13,0 15 0,127 3/4" ,5 27,0 14,5 20 0,213 1" ,5 31,0 16,5 25 0, /4" ,0 38,0 19,0 32 0, /2" ,0 41,0 19,0 40 0,875 2" ,5 51,0 23,0 50 1,160 21/2" ,0 71,5 30,2 63 2,370 3" ,0 82,0 33,3 75 3,850 GYORSKÖTŐK - KÖNYÖK K-PE Méret ØA H L l1 ØP 1/2" ,5 28,5 13,0 15 0,127 3/4" ,5 33,0 14,5 20 0,200 1" ,5 40,0 16,5 25 0, /4" ,0 48,0 19,0 32 0, /2" ,0 54,0 19,0 40 0,880 2" ,0 65,0 23,0 50 1,450 GYORSKÖTŐK - KÖNYÖK PE-PE Méret (ØA) L ØP ,0 15 0, ,0 20 0, ,0 25 0, ,0 32 0, ,0 40 1, ,0 50 2, ,0 63 3, ,0 75 4,400 GYORSKÖTŐK - KÖNYÖK 45 K-PE (SZŰKÍTETT) Méret ØA H L l1 ØP 1/2" ,0 15 0,105 3/4" ,5 20 0,165 1" ,5 25 0, /4" ,0 32 0, /2" ,0 40 0,760 2" ,0 50 1,380 44

45 GYORSKÖTŐK - ÖSSZEKÖTŐ "T" PE-PE-PE Méret (ØB) INTEREX-WAGA H L ØP ,5 74,0 15 0, ,0 94,0 20 0, ,5 111,0 25 0, ,0 138,0 32 1, ,5 164,5 40 1, ,5 203,0 50 3, ,0 232,5 63 5, ,0 257,5 75 8,350 GYORSKÖTŐK - ÖSSZEKÖTŐ "T" PE-B-PE Méret ØA H L l1 ØP 1/2" ,5 28,5 13,0 15 0,127 3/4" ,5 33,0 14,5 20 0,200 1" ,5 40,0 16,5 25 0, /4" ,0 48,0 19,0 32 0, /2" ,0 54,0 19,0 40 0,880 2" ,0 65,0 23,0 50 1,450 GYORSKÖTŐK - ÖSSZEKÖTŐ B-GY Méret (ØA) Ø tok L l1 ØP 3/8" , ,4 10 0,120 1/2" , ,0 15 0,115 3/4" , ,5 20 0,165 1" , ,5 25 0, /4" , ,0 32 0, /2" , ,4 40 0,930 2" , ,7 50 1,610 GYORSKÖTŐK - ÖSSZEKÖTŐ K-GY Méret (ØA) Ø tok L l1 ØP 3/8" ,110 1/2" , ,0 15 0,105 3/4" , ,5 20 0,160 1" , ,5 25 0, /4" , ,0 32 0, /2" , ,0 40 0,865 2" , ,0 50 1,540 45

46 Méret GYORSKÖTŐK (ØA) - ÖSSZEKÖTŐ GY-GY Ø tok A L ØP ,0 1/2" , ,5 3/4" , ,5 1" , ,5 1.1/4" , ,5 1.1/2" , ,5 2" ,350 GYORSKÖTŐK - ÖSSZEKÖTŐ GY-PE (FÉMRE-MŰANYAGRA) Méret Ø fém tok ØA L ØP 1/2" , ,160 3/4" , ,265 1" , , /4" , , /2" , ,320 2" , ,280 GYORSKÖTŐK - ÖSSZEKÖTŐ "T" GY-B-GY Méret (ØA) Ø tok H L l1 ØP 1/2" ,0 27, ,0 15 0,245 3/4" ,5 33, ,0 20 0,380 1" ,5 39, ,5 25 0, /4" ,5 46, ,5 32 1, /2" ,5 55, ,0 40 1,860 2" ,5 64, ,0 50 3,200 MENETES FITTINGEK - ZÁRÓDUGÓ Méret A L l1 1/2" ,025 3/4" ,066 1" , /4" , /2" ,195 2" ,300 21/2" ,590 3" ,700 4" ,300 46

47 MENETES FITTINGEK - SZŰKÍTŐ K-B Méret ØA ØB L l1 1/4"x3/8" /8" 1/4" 15,0 10,0 0,011 1/4"x1/2" /2" 1/4" 17,0 12,0 0,025 3/8"x1/2" /2" 3/8" 17,0 12,0 0,170 3/8"x3/4" /4" 3/8" 17,0 12,0 0,046 1/2"x3/4" /4" 1/2" 19,0 13,0 0,032 1/2"x1" " 1/2" 22,0 15,5 0,080 1/2"x1.1/4" /4" 1/2" 23,0 16,0 0,157 1/2"x1.1/2" /2" 1/2" 24,0 16,0 0,270 3/4"x1" " 3/4" 22,0 15,5 0,055 3/4"x1.1/4" /4" 3/4" 23,0 16,0 0,118 3/4"x1.1/2" /2" 3/4" 24,5 17,0 0,233 3/4"x2" " 3/4" 26,5 18,0 0,403 1"x1.1/4" /4" 1" 23,0 16,0 0,106 1"x1.1/2" /2" 1" 23,5 15,5 0,193 1"x2" " 1" 28,0 18,0 0, /4"x1.1/2" /2" 1.1/4" 25,5 18,0 0, /4"x2" " 1.1/4" 27,0 18,0 0, /2"x2" " 1.1/2" 27,5 17,5 0,222 2"x2.1/2" /2" 2" 35,0 24,0 0,512 2"x3" " 2" 35,0 25,0 0, /2"x3" " 2.1/2" 35,0 25,0 0,458 MENETES FITTINGEK - SZŰKÍTŐ KARMANTYÚ B-B Méret ØA ØB L 3/8"x1/2" /8" 1/2" 27,0 0,044 1/2"x3/4" /2" 3/4" 30,0 0,067 1/2"x1" /2" 1" 32,5 0,100 3/4"x1" /4" 1" 39,0 0,127 1"x1.1/4" " 1.1/4" 39,0 0,186 1"x1.1/2" " 1.1/2" 39,0 0,220 MENETES FITTINGEK - SZŰKÍTŐ KÖZCSAVAR K-K Méret ØA ØB C D L 3/8"x1/2" /2" 3/8" ,040 1/2"x3/4" /4" 1/2" ,075 1/2"x1" " 1/2" ,095 3/4"x1" " 3/4" ,080 3/4"x1.1/4" /4" 3/4" ,125 1"x1.1/4" /4" 1" , /4"x1.1/2" /2" 1.1/4" , /4"x2" " 1.1/4" , /2"x2" " 1.1/2" ,310 2"x2.1/2" /2" 2" , /2"x3" " 2.1/2" ,420 47

48 Méret MENETES FITTINGEK - KÖZCSAVAR Méret A L l1 ØP L 1/8" ,0 8,0 5,0 0,010 3/8" ,0 9,0 11,5 0,025 1/2" ,0 10,5 15,0 0,035 3/4" ,0 12,0 20,0 0,050 1" ,0 15,0 25,0 0, /4" ,0 15,0 34,0 0, /2" ,0 16,5 38,0 0,170 2" ,0 18,0 49,5 0,255 21/2" ,0 23,0 65,0 0,550 3" ,0 24,0 75,0 0,725 MENETES FITTINGEK - KARMANTYÚ B-B 1/2" ,047 3/4" ,078 1" , /4" , /2" ,242 2" ,313 MENETES FITTINGEK - KÖNYÖK B-B (FÉMRE) Méret (ØA,ØB) H L 3/8" ,0 24,0 0,053 1/2" ,0 25,0 0,071 3/4" ,0 32,0 0,111 1" ,0 32,0 0, /4" ,5 47,5 0, /2" ,0 50,0 0,451 2" ,0 56,0 0,670 MENETES FITTINGEK - KÖNYÖK K-B (FÉMRE) Méret (ØA,ØB) H L 3/8" ,5 0,060 1/2" ,0 0,085 3/4" ,0 0,175 1" ,0 0, /4" ,0 0, /2" ,0 0,485 2" ,0 0,750 48

49 MENETES FITTINGEK - ÖSSZEKÖTŐ "T" B-B-B Méret INTEREX-WAGA H L 1/2" ,100 3/4" ,160 1" , /4" , /2" ,475 2" ,690 MENETES FITTINGEK - KÖTŐCSŐ SZETT Méret (ØA) ØB ØC L 1/2" /4" 23,5 37 0,070 3/4" " 29,2 46 0,120 1" /4" 37,7 46 0, /4" /2" 43,0 57 0,38 1.1/2" " 54,5 66 0,46 2" /2" 70,5 76 0,94 TELESZKÓPOS KÖTŐCSÖVEK NORMÁL RÖVID Méret (ØA) (ØA) B Lmin Lmax 1/2" /4" , ,340 3/4" " , ,460 1" /4" , ,780 Méret (ØA) B Lmin Lmax 1/2" /4" ,202 3/4" " ,345 1" /4" ,765 49

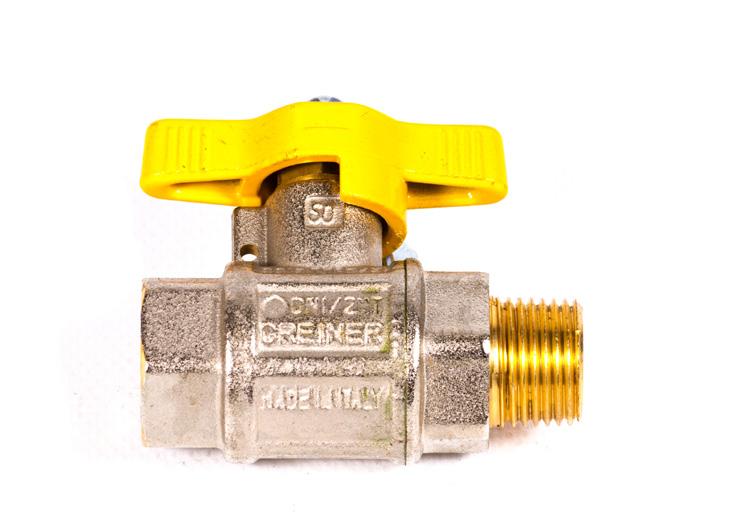

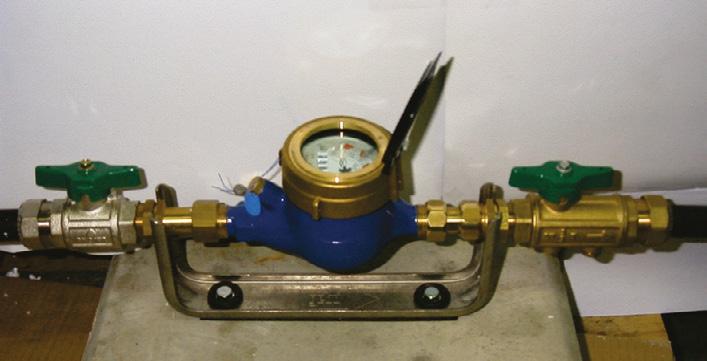

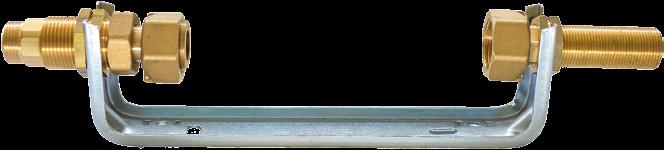

50 VÍZMÉRŐ SZERELÉSI SZETT Méret (A, B) QN C D E F G H I L M N 1/2" 1, /4" ,220 1/2" 1, ÚJ /4" ,250 3/4" 2, " 198, ,330 1" 3, /4" ,5 56,5 2,230 50

51 GREINER GÁZOS CSAPOK GREINER GÁZOS CSAPOK 51

52 Méret GÁZ GOLYÓSCSAP ØB - B-B CSATLAKOZÁSSAL A H L l1 ØP Nyomás (bar) 1/4" ,5 50,0 13, ,205 3/8" ,5 50,0 11, ,185 1/2" ,5 58,5 15, ,275 3/4" ,0 68,5 16, ,500 3/4"x75mm ,0 75,0 16, ,500 1" ,5 82,0 19, ,800 1"x91mm ,5 91,0 19, , /4" ,0 93,0 21, , /2" ,0 105,0 21, ,740 2" ,0 125,0 25, ,745 21/2" ,0 150,0 30, ,450 GÁZ GOLYÓSCSAP - B-K CSATLAKOZÁSSAL Méret ØB A H L l1 ØP 1/2" ,5 70,9 15,0 15 0,295 3/4" ,0 82,8 16,3 20 0,540 1" ,5 96,1 19,1 25 0, /4" ,0 108,9 21,4 32 1, /2" ,0 120,4 21,4 40 1,825 2" ,0 142,7 25,7 50 2,870 52

53 Méret ØB INTEREX-WAGA GÁZ GOLYÓSCSAP - HOLLANDIS, K-B CSATLAKOZÁSSAL H L l1 ØP 1/2" ,0 93,0 15,0 15 0,390 3/4" ,5 109,0 16,3 20 0,690 1" ,0 138,0 19,1 25 1, /4" ,5 162,0 21,4 32 1,670 GÁZ GOLYÓSCSAP - B-PE CSATLAKOZÁSSAL Méret ØA Tok ØC ØB D E H L l1 ØP 1/2" /4" ,5 95,5 15,0 15 0,410 3/4" " ,2 112,0 16,3 20 0,730 1" /4" ,5 128,5 19,1 25 1, /4" /2" ,5 144,0 21,4 32 1, /2" " ,5 169,0 21,4 40 2,390 2" /2" ,5 202,0 25,7 50 3,830 GÁZ GOLYÓSCSAP - KÖTŐCSŐ, HOLLANDI-PE CSATLAKOZÁSSAL Méret ØA Tok ØC ØB D E L 1.1/4" , ,0 0, /4" , ,0 0,970 53

54 COMAG TERMÉKEK COMAG TERMÉKEK 54

55 GREKU MEGCSAPOLÓHÍD PE ÉS PVC CSÖVEKRE LEÍRÁS Felhasználási terület: PE és PVC csövekre Test anyaga: Öntöttvas GS , UNI EN-1563 szerint Test bevonata: Epoxipor bevonat, minimum 100 μm vastagságban Csavar anyaga: Rozsdamentes csavar A2, (AISI 304) Anya anyaga: Rozsdamentes acél A4 (AISI 316) Tömítés: NBR tömítés, NBR EN 682 szerint Hőmérséklet: Vízre: 0 C +80 C Maximális üzemi nyomás: 16 bar DN Furat (S) A H L l1 50 3/4" ,1 1, " ,4 1, /4" ,4 1, /4" ,3 2, " ,1 2, /4" ,4 2, /2" ,4 2, /4" ,3 2, " ,1 2, /4" ,4 2, /2" ,4 2, /4" ,3 3, " ,1 3, /4" ,4 3, /2" ,4 3, " ,7 3, /4" ,3 4, " ,1 4, /4" ,4 4, /2" ,4 4, " ,7 4, /4" ,3 4, " ,1 4, /4" ,4 4, /2" ,4 4, " ,7 4, /4" ,3 7, " ,1 7, /4" ,4 7, /2" ,4 7, " ,7 7, /4" ,3 7, " ,1 7, /4" ,4 8, /2" ,4 7, " ,7 8, " ,7 8, /2" ,4 7, /4" ,4 8, " ,1 7, /4" ,3 7, " ,7 7,360

56 UNIVERZÁLIS CSŐBÉKLYÓ ACÉL-, ÖNTÖTTVAS ÉS AZBESZTCEMENT CSÖVEKRE LEÍRÁS Felhasználási terület: Vízre; acél-, öntöttvas és azbesztcement csövekre Test anyaga: Öntöttvas GS , UNI EN-1563 szerint Test bevonata: epoxipor bevonat, minimum 100 μm vastagságban Csavar anyaga: Rozsdamentes csavar A2, (AISI 304) Anya anyaga: Rozsdamentes acél A4 (AISI 316) Tömítés: NBR tömítés, NBR EN 682 szerint Hőmérséklet: -10 ºC +80 C Maximális üzemi nyomás: 16 bar DN Átfogás Leágazás (S) DN Átfogás Leágazás (S) /4" ,33 1" ,41 1.1/4" ,20 1.1/2" ,16 3/4" ,37 1" ,33 1.1/4" ,34 1.1/2" ,14 3/4" ,34 1" ,43 1.1/4" ,22 1.1/2" ,17 3/4" ,17 1" ,20 1.1/4" ,21 1.1/2" ,13 2" ,08 3/4" ,19 1" ,16 1.1/4" ,24 1.1/2" ,22 2" ,12 3/4" ,52 1" ,49 1.1/4" ,37 1.1/2" ,34 2" ,22 3/4" ,38 1" ,35 1.1/4" ,42 1.1/2" ,40 2" ,12 3/4" ,40 1" , /4" ,46 1.1/2" ,42 2" ,14 3/4" ,00 1" , /4" ,99 1.1/2" ,96 2" ,70 3/4" ,02 1" , /4" ,00 1.1/2" ,95 2" ,72 3/4" ,05 1" , /4" ,99 1.1/2" ,90 2" , " ,40 1.1/4" ,35 3/4" , " ,00 2" , /4" , , /2" ,72 3" , /2" ,95 3" , /2" ,70 2" , ,77 56 További méretek és menetes csatlakozások DN800-ig egyeztetés alapján! 1.1/2" , /4" , /4" ,37 2" , " , , " 3/4" ,52 3/4" ,50

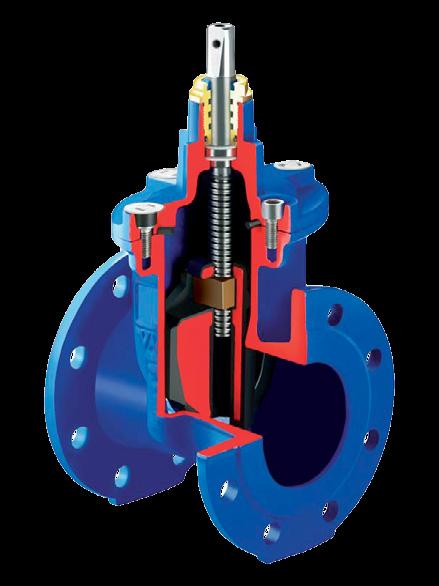

57 ÖNTVÉNY IDOMOK VAG TERMÉKCSALÁD 57

58 VAG ARMATUREN GMBH TERMÉKCSALÁD Rozsdamentes acélorsó Szennyeződésgátló zárógyűrű Tömszelence 3 O-gyűrűs orsótömítés Tömítés a tömszelence és az orsótömítések teljesen nyitott pozícióban történő cseréjéhez Elektromos meghajtás adapterének tartóbordái Cserélhető orsóanya Rozsdamentes acélcsavarok Fedéltömítés Műanyag vezető csúszkák Gömbfraktos öntvényház Teljesen (belül is) gumírozott ék, antibakteriális EPDM, vagy NBR 58

59 VAG EKO PLUS TOLÓZÁR VÍZ / SZENNYVÍZ / GÁZ LÁGYTÖMÍTÉSŰ PN 10/16 DN Termékjellemzők Lágytömítésű, EN 1171 szerint (DIN A és 4B) Beépítési hosszúság EN szerint, 14. és 15. sorozat (DIN 3202, F4 és F5) Alacsony működtetőnyomaték az éken lévő műanyag ékvezetők révén DVGW víz-gáz engedéllyel rendelkezik Gumi-részek W 270 (DVGW víz) szerint engedélyezettek Teszte és N szerint (DIN és 5. rész PG 1 vagy PG 3) ANYAGOK FELHASZNÁLÁS Anyagok (víz) Ház, ék és fedél EN-JS 1030 (GGG-40) gömbrafitos öntöttvasból EPDM gumibevonattal Orsó rozsdamentes acélból, 13% Cr tartalommal Orsóanya sárgarézből Anyagok (szennyvíz) Ház, ék és fedél EN-JS 1030 (GGG-40) gömbrafitos öntöttvasból Ék kívül-belül teljes NBR gumibevonattal Orsó rozsdamentes acélból, 17% Cr tartalommal Orsóanya bronzból Anyagok (Gáz) Ház, ék és fedél EN-JS 1030 (GGG-40) gömbrafitos öntöttvasból Ék kívül-belül teljes NBR gumibevonattal Orsó rozsdamentes acélból, 13% Cr tartalommal Orsóanya sárgarézből Korrózióvédelem Kívül-belül epoxibevonat GSK minősítéssel Felhasználási terület Max. üzemi hőmérséklet: 50 C Vízvezeték / vízművek Szennyvízvezeték / szennyvíztisztító telepek Gázvezetékek Külön rendelhető tartozékok T-kulcs Beépítési készletek Csapszekrény, műanyag Csapszekrény, teleszkópos, műanyag Tartólemez, műanyag Csapszekrény, öntöttvas SERIO plus pozíciójelző FONTOS! A beépítésről, üzembe helyezésről, működtetésről és karbantartásról szóló információk tekintetében a "Szerelési és kezelési utasítás - szerelvények" c. utasításunk az irányadó. A műszaki változások, valamint az azonos, vagy jobb minőségű anyagok használatának jogát fenntartjuk. Az ábrázolások nem kötelező érvényűek! 59

60 VAG EKO PLUS TOLÓZÁR VÍZ / SZENNYVÍZ / GÁZ / TENGERVÍZ DN , PN 10/16 Méretek / súlyok Beép hossz * EN szerint 60 Méretek PN16 Karimaméretek Karimaméretek* EN szerint PN10 Karimaméretek Karimaméretek* EN szerint DN h1 kb b S sorozat sz. L sorozat sz. L D k Furatszám d b ,5 26,5 28,5 31,5 - k Furatszám PN10 és PN16 azonos d Fordulat (nyit-zár) Nettó súly L1 beépítési kg kb. 8,7 9,7 14,5 16,9 22,5 27,8 34,7 56,9 110,5 131, Térigény hosszúság m 3 kb. 0,011 0,013 0,018 0,02 0,028 0,038 0,053 0,09 0,147 0,207 0,318 0,426 0,727 0,927 Nettó súly L2 beépítési kg kb. 8,2 9,2 13,5 15,5 17,9 25,7 32, ,9 114, Térigény hosszúság m 3 kb. 0,006 0,008 0,013 0,014 0,018 0,024 0,032 0,052 0,084 0,115 0,199 0,235 0,37 - Térigény m kb. 0,006 0,008 0,013 0,014 0,018 0,024 0,032 0,052 0,084 0,115 0,199 0,235 0, * Beépítési hosszúság és karimaméret BS 5163 alapján, lásd a következő adatlapot: KAT 1030-BS EKOplus tolózár A típus BS 5163 szerint Nettó súly L2 beépítési kg ,1 96, ,4 25,7 17,9 15,5 13,5 9,2 8,2 kb. 1) Furatok, mint DN 500 Térigény kb. m 0,011 0,013 0,018 0,02 0,028 0,038 0,053 0,09 0,147 0,207 0,318 0,426 0,727 0,927 3 hosszúság L1 beépítési Nettó súly kg kb. 8,7 9,7 14,5 16,9 22,5 27,8 34,7 56,9 110,5 131,

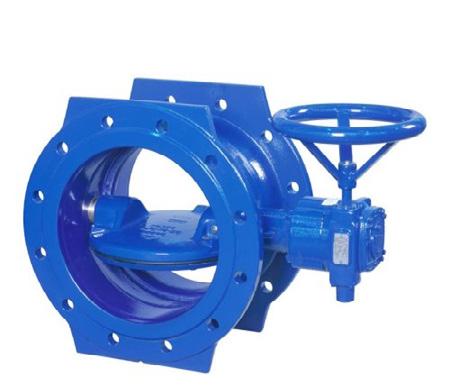

61 VAG EKN KARIMÁS PILLANGÓSZELEP VÍZ / GÁZ CSAPÓZÁR - EPOXI BEVONATTAL PN 10/16 DN Termékjellemzők (MSZ) EN 593 szerinti kialakítás Kettős excentricitású szeleptányér megvezetés Mindkét irányból zárt szeleptányér csapágyazás Önbeálló (nyomás által támogatott) tömítő-gumi rendszer A tömítőgyűrű a szerelvény kiszerelése nélkül cserélhető A tömítő-ülék anyaga felhordó-hegesztéssel felvitt Cr-Ni, megmunkálva: ezért kopás- és korrózióálló, elmuzdulásmentes Csigakerék-hajtóművel, végállás-határolókkal és pozíciójelzővel Beépítési hosszúság EN szerint, 14. sorozat (DIN 3202, F4) DVGW engedéllyel rendelkezik Tesztelés és nyomáspróba: EN szerint (DIN rész) Anyagok Ház és szeleptányér EN - JS 1030 (GGG-40) gömbgrafitos öntöttvasból Tengely rozsdamentes acélból Tömítőgyűrűk és O-gyűrűk: antibakteriális EPDM W270 (víz), vagy NBR (Gáz) Tengelycsapágy-perselyek: bronz Korrózióvédelem Ház belül és kívül, valamint szeleptányér epoxi-bevonattal, GSK előírás szerint Alkalmazási területek Max. üzemi hőmérséklet gázoknál és semleges folyadékoknál: 50 C Gépházi és földalatti beépítés Víz és Gázhálózatokban történő felhasználás Alternatívák Standard változat: csigakerék-hajtóművel Egyedi ajánlat: DN 2400 mm-nél nagyobb átmérő Hajtóművek kiválasztása A különféle hajtási módokat (fogaskerék-hajtóművek; pneumatikus és elektromos meghajtás) az EN táblázatának megfelelő áramlási sebességekre terveztük. Minden eltérő üzemi feltételt részletezni kell. Opcionális tartozékok T-kulcs Szerelési közdarab Csapszekrény, öntöttvas Csapszekrény, műanyag Csapszekrény, teleszkópos, műanyag Tartólemez, műanyag Kézikerék Elektromos meghajtás Pneumatikus vagy hidraulikus meghajtás Fékező- és emelőhenger DIN-DVGW engedély DN PN10, PN 16 engedélyezett A műszaki változások, valamint az azonos, vagy jobb minőségű anyagok használatának jogát fenntartjuk. Az ábrázolások nem kötelező érvényűek! 61

62 VAG EKN KARIMÁS PILLANGÓSZELEP VÍZ / GÁZ CSAPÓZÁR - EPOXI BEVONATTAL VÍZ / GÁZ VAG EKN KARIMÁS PILLANGÓSZELEP CSAPÓZÁR - VALAMENNYI VÁLTOZAT 62 A műszaki változások, valamint az azonos, vagy jobb minőségű anyagok használatának jogát fenntartjuk. Az ábrázolások nem kötelező érvényűek!

63 VAG EKN KARIMÁS PILLANGÓSZELEP VÍZ / GÁZ CSAPÓZÁR - VALAMENNYI VÁLTOZAT Beép hosszúság EN szerint PN 6* 10 PN 16 DN I D k Furatok d b ,5 24,5 24,5 26,5 26, , , D k Furatok d b ,5 26, ,5 31, , , Méretek mm-ben, kézikerekes változat nettó súlyadatai DN d e e e e e PN 10 PN 16 e e h h l Fordulat (nyit-zár) 12,75 13, , Nettó súly kg d e e e e e e e h h l Fordulat (nyit-zár) 12,75 13, , Nettó súly kg

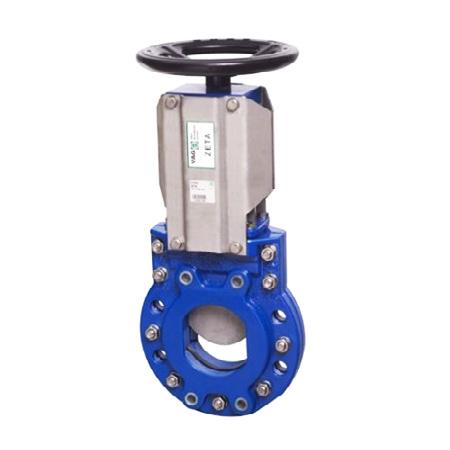

64 VAG ZETA KÉSTOLÓZÁR SZENNYVÍZ DN , PN 10/8/6 Termékjellemzők Teljes karimás szerelvény, beépíthető karimák közé, ill. végszerelvényként kiegészítő ellenkarima nélkül, teljes üzemi nyomásnál; tetszés szerint elforgatott beépítési helyzet Karimás csatlakozás méretei DIN EN szerint / PN 10 Beépítési hosszúság EN szerint, 20. sorozat (korábban DIN 3202 K1 sorozat) Teljes kialakítású karima, a test-csavarok a karima tömítőlécén kívül, küszöb nélküli átömlési keresztmetszet, öblítő-sarkok a kés által letolt szennyeződések eltávolítására Mindkét áramlásirányban tömörzáró A zárólap tömítéséi tulajdonságait a nyomás tovább javítja; U alakú kamrás profil tömítés Speciálisan kialakított felső zárólap-tömítés, beépített PTFE-vezető csúszkákkal a zárólap optimális vezetéséhez A felső zárólap-tömítés üzem közben után-állítható, és szükség esetén kicserélhető anélkül, hogy a szerelvényt a csővezetékből kiszerelnénk A zárólap két oldalán beépített bronz lehúzó-profil, a zárólap minden nyitásnál és zárásnál történő tisztításához A rozsdamentes-acélból készült, zárt pajzs nagyfokú személyi védelmet nyújt a mozgó alkatrészektől, és egyúttal védi a tolózárkést a környezeti hatások elől (UV sugárzás, szennyeződés) Szállítás alapesetben: felszerelt kézikerékkel Anyagok Házelemek, tömszelence-tartó és tömítés-állító lemez EN-JL-1040 (GG 25) öntöttvasból Zárólap rozsdamentes acélból U alakú test-tömítés és a felső zárólap- tömítés NBR gumiból Pajzs rozsdamentes acél-lemezből (> DN 300: epoxi bevonatal vagy horganyzott lemezből) Orsó sz. rozsdamentes acél, orsóanya réz Minden kötőelem rozsdamentes acél Korrózióvédelem Házelemek, tömszelence-tartó és tömítés-állító lemez: epoxi bevonattal Felhasználási terület Víz- és szennyvíz kezelő telepek Karimás közti- és végszerelvény kivitel (ellenkarima nélkül) az alábbi üzemi nyomásokhoz: DN max. 10 bar DN 400 max. 8 bar DN 600 max. 6 bar Rendelhető kivitelek Elektromos meghajtással Pneumatikus meghajtással Kés , orsó pedig (17%Cr) rozsdamentes acélból Mechanikus helyzetjelzővel Végálláskapcsolóval (NYIT/ZÁR) FONTOS! A beépítésről, üzembe helyezésről, működtetésről és karbantartásról szóló információk tekintetében a KAT 2410-B1 az irányadó. 64 A műszaki változások, valamint az azonos, vagy jobb minőségű anyagok használatának jogát fenntartjuk. Az ábrázolások nem kötelező érvényűek!

65 VAG ZETA KÉSTOLÓZÁR SZENNYVÍZ DN , PN 10/8/6 Méretek / súlyok GSL = menetes vakfurartok DL= átmenő furatok DN h1 (kb.) h b Névleges átmérő k L d s Db Karimafuratok Menet M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M24 M24 M27 Darab/oldal GSL d2 M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M24 M24 M27 Test-furatok Darab DL d Zárási fordulat Zárási fordulat A műszaki változások, valamint az azonos, vagy jobb minőségű anyagok használatának jogát fenntartjuk. d DL Az ábrázolások nem kötelező érvényűek! Darab 65 Test-furatok d2 M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M24 M24 M27 GSL

66 VAG ZSILIPEK JELLEMZŐK / MŰKÖDÉSI FOMRA / MEGHAJTÁS Jellemzők: Teljes tömítést garantálnak 10 m vízoszlop magasságig (típustól függően) Kompakt kivitelnek köszönhetően, azonnal a helyszínen beépíthető, nem igényel külön helyszíni tömítést Alapkivitelben KO 33 anyagminőségben készülnek, egyéb igény esetén rendelhető KO 35 Ti anyagminőségben is. Gyártás után minden egyes termék passziváló kádban tartózkodik 48órát, a hegesztési varratok korrózió védelme érdekében Működtetési forma Kétállású (csak nyit/zár) Fokozatmentesen állítható Zsalus zsilip Meghajtás Kézi Elektromos Pneumatikus 66

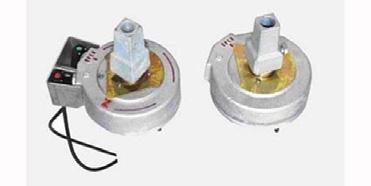

67 Szárhosszabbítás T-kulcs-hoz: INTEREX-WAGA VAG SZÁRHOSSZABBÍTÓK ÉS TARTOZÉKAIK Anyagminőség: Acél tűzihorgany bevonattal Rozsdamentes acél KO 33 vagy KO 35 Ti Egyebek: Teleszkópos szárhosszabbítók egyenes vagy kardáncsuklóval ellátott iránytörésre is alkalmas kivitelben. Csapszekrénnyel ellátott beépítési készlettel is rendelhető Névleges hossz: 3m vagy 6m A rendelésnél kérjük megadni a folyási fenékszint és kezelőszint közötti távolságot Szárhosszabbítás kézi kerékhez és elektromos hajtóműhöz Anyagminőség: Acél tűzihorgany bevonattal Rozsdamentes acél KO 33 vagy KO 35 Ti Egyebek: Teleszkópos kivitelben állványcsővel vagy tartólemezzel Névleges hossz: 3m vagy 6m A rendelésnél kérjük megadni a folyási fenékszint és kezelőszint közötti távolságot0 Pozíciójelző: Helyszíni mechanikus jelzővel vagy elektromos jelátvitelre alkalmas változatban 67

68 VAG RSK VISSZACSAPÓSZELEP VÍZ AL TÍPUS / IL TÍPUS PN 10/16, DN Termékjellemzők Fémzárású vagy lágytömítésű Beépítési hosszúság EN szerint, 48. sorozat (DIN 3202, F6) Tesztelés EN szerint (DIN rész) Anyagok Ház és szeleptányér EN - JL 1040 (GG-25) öntöttvasból Korrózióvédelem Lágytömítésű kivitel - belül és kívül epoxibevonat Fémes tömítésű kivitel - belül és kívül műgyanta alapú festék Felhasználási terület Max. üzemi hőmérséklet semleges folyadékokhoz: - lágytömítésű kivitel 50 C-ig - fémes tömítésű kivitel 120 C-ig Vízszintes és függőleges (átáramlás lentről felfelé) csővezetékekhez is használható Alternatívák AL típus lágytömítésű (gumi/rozsdamentes), karral és súllyal AL típus fémzárású (rozsdamentes/rozsdamentes), karral és súllyal IL típus fémzárású (rozsdamentes/rozsdamentes), belül levő tengellyel Biztonsági figyelmeztetés A karral és súllyal ellátott kivitelhez védőrács kérhető. FONTOS! A beépítésről, üzembe helyezésről, működtetésről és karbantartásról szóló információk tekintetében a "Szerelési és kezelési utasítás - szerelvények" c. utasításunk az irányadó. 68 A műszaki változások, valamint az azonos, vagy jobb minőségű anyagok használatának jogát fenntartjuk. Az ábrázolások nem kötelező érvényűek!

69 VAG RSK LENGŐ VISSZACSAPÓSZELEP AL TÍPUS / IL TÍPUS VÍZ Karral és súllyal Folyásirány: lásd a szerelvény oldalán Megkerüléssel By-pass Ülék Fémzárású Ülék Lágytömítésű Méretek / súlyok DN e e e Méretek e h h h l D k Karimacsatlakozás Fordulatszám PN10 és PN16 azonos 8 12 PN10 d b D k Karimacsatlakozás Fordulatszám PN16 d b Nettó súly belső tengellyel karral és súllyal belső tengellyel 0,005 0,007 0,01 0,012 0,017 0,027 0,04 0,072 0,1 Térigény m 3 karral és súllyal 0,0029 0,0026 0,0054 0,0049 0,0065 0,007 0,012 0,025 0,043 karral és súllyal 0,0029 0,0026 0,0054 0,0049 0,0065 0,007 0,012 0,025 0,043 karral és súllyal Térigény m 3 belső tengellyel 0,005 0,007 0,01 0,012 0,017 0,027 0,04 0,072 0,1 69 Nettó súly

70 VAG DUOJET - Automata légbeszívó és légtelenítő szelep ivóvízre VAG DUOJET AUTOMATA LÉGTELENÍTŐ Anyagminőség: Ház: GGG 40 Belső egységek: Rozsdamentes acél Csavar: Rozsdamentes acél Szeleptömítés: EPDM Korrózió védelem: Kívül belül epoxi bevonat Jellemzők: DN 50, 80, 100, 150, 200 PN 10/16/25/40 Minimum üzemi nyomás: 0,3 bar Két különböző légtelenítő keresztmetszeten történő nagy és kismennyiségű levegő kiengedésére és beszívására alkalmas Felütés mentes kialakítás (az úszó nem kerül záró helyzetbe a nagymennyiségű levegő kiengedése közben) DN G (menetes csatlakozás) 1.1/4" 2" 2.1/2" 4" 4" D b c d h k t Furatszám nettó súly kg Térigény m VAG BEV-E AUTOMATA LÉGTELENÍTŐ VAG BEV-E - Automata légbeszívó és légtelenítő szelep ivóvízre Anyagminőség: Ház: GGG 40 Szeleptömítés: NBR Korrózió védelem: Kívül belül epoxi bevonat Jellemzők: DN ¾, 1, 1 ¼ PN 16/25 Minimum üzemi nyomás: 0,5 ba 70

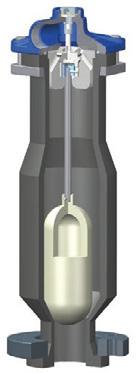

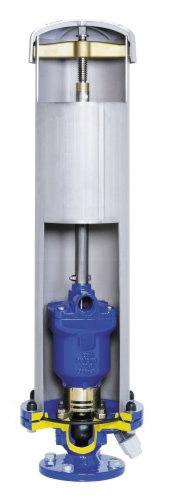

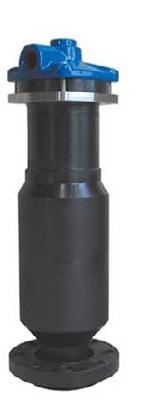

71 VAG BEV VAG BEV AUTOMATA LÉGTELENÍTŐ Jellemzők: UV álló alumínium záró sapka Önműködő VAG DUOJET légtelenítő és légbeszívó szelepet rozsdamentes ház védi Karbantarthatóság céljából golyós zárószerkezet zár a légtelenítő kiemelése közben. A légtelenítő kiemelését bajonett záras dupla O gyűrűs tömítéssel ellátott csatlakozó biztosítja, ami könnyű és gyors karbantarthatóságot biztosít Csurgalékvíz elvezetés (kavicságy szükséges) Alsó perem DN 50, 80 PN 16 VAG BEV-E AUTOMATA LÉGTELENÍTŐ VAG BEV-E - Automata légbeszívó és légtelenítő szelep ivóvízre Anyagminőség: Ház: GGG 40 Szeleptömítés: NBR Korrózió védelem: Kívül belül epoxi bevonat Jellemzők: DN 50, 80, 100, 150, 200 PN 10/16 Minimum üzemi nyomás: 0,1 bar Méretek mm-ben DN G (menetes csatlakozás) 1.1/4" 1.1/4" 1.1/4" 2.1/2" 2.1/2" B D b d d h k Furatszám nettó súly kg Térigény m

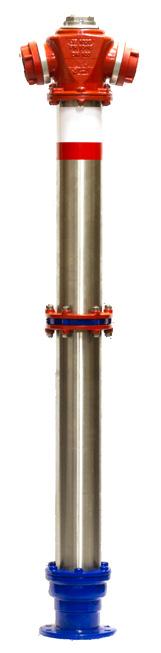

72 2005 típus IMP TŰZCSAPOK TŰZCSAP DN 80 / 100 EN TIP A,C EN - GJS U / INOX (Rozsdamentes acél) JELLEMZŐK Kis súlyú Könnyen telepíthető 360 -ban forgatható fej Üzembiztos, hosszú távú működőképesség Alacsony karbantartási igény Időjárás álló Öntisztító tömítések Rezgés- és zajmentes Jól látható Elzárás után teljesen víztelenít, nincs fagyveszély Élemiszerbiztonsági megfelelőség Kibontás nélkül javítható Nemzetközi szabványoknak megfelelő csatlakozók és bevonat TŰZCSAP MÉRETEK DN 80 / 100 GGG 40 / INOX Méretek Csatlakozó peremek méretei DN TELEPÍTÉSI MÉLYSÉG H h1 h2 D DK n d b A C

73 +GF+ PE ELEKTROFÚZIÓS ÉS TOMPAHEGESZTHETŐ IDOMOK +GF+ PE TERMÉKEK 73

74 d EF KARMANTYÚ - PE 100, SDR 11 ELEKTROFÚZIÓS d , , , , , , IDOM L EF KARMANTYÚ - PE 100, SDR 11 ELEKTROFÚZIÓS IDOM d d , , , , , , , , , , , , , , EF KARMANTYÚ - PE 100, SDR 17 d d , , , , , , , , , , , , , L ELEKTROFÚZIÓS IDOM L 74

75 EF KÖNYÖK 90 - PE 100, SDR 11 ELEKTROFÚZIÓS d INTEREX-WAGA d1 L L1 z , , , , , , IDOM EF KÖNYÖK 90 - PE 100, SDR 11 d d1 L L1 z , , , , , , ELEKTROFÚZIÓS IDOM EF KÖNYÖK 90 - PE 100, SDR 11 d d1 L L1 z , , , ELEKTROFÚZIÓS IDOM 75

76 d EF KÖNYÖK 45 - PE 100, SDR 11 ELEKTROFÚZIÓS d1 L L1 z , , , , , , IDOM EF KÖNYÖK 45 - PE 100, SDR 11 d d1 L L1 z , , , , , , ELEKTROFÚZIÓS IDOM EF KÖNYÖK 45 - PE 100, SDR 11 d d1 L L1 z , , , ELEKTROFÚZIÓS IDOM 76

77 EF T-IDOM 90 - PE 100, SDR 11 ELEKTROFÚZIÓS d INTEREX-WAGA IDOM d1 L L1 z z1 H , , , , , , EF T-IDOM 90 - PE 100, SDR 11 d ELEKTROFÚZIÓS IDOM d1 L L1 z z1 H , , , , , , EF T-IDOM 90 - PE 100, SDR 11 d ELEKTROFÚZIÓS IDOM d1 L L1 z z1 H , , , , , ,

78 d EF T-IDOM 90, SZŰKÍTETT d2 - PE 100, SDR 11 ELEKTROFÚZIÓS IDOM d1 L L1 z z1 H , , , , , , , , , , , , , , , , , , , , , , EF SZŰKÍTŐ SZETT - PE 100, SDR 11 d d2 ELEKTROFÚZIÓS IDOM d1 L L1 z z , , , , , , , , , , , ,

79 EF SZŰKÍTŐ - PE 100, SDR 11 d d2 INTEREX-WAGA ELEKTROFÚZIÓS IDOM d1 L L1 L2 z , , , , , , , , , , , EF SZŰKÍTŐ - PE 100, SDR 11 ELEKTROFÚZIÓS d d2 IDOM d1 L L1 L2 z , , , , , EF SZŰKÍTŐ - PE 100, SDR 11 d d2 ELEKTROFÚZIÓS IDOM d1 L L1 L2 z , , , ,

80 d EF CSŐVÉGLEZÁRÓ KUPAK - PE 100, SDR 11 ELEKTROFÚZIÓS d1 L L , , , , , , IDOM EF CSŐVÉGLEZÁRÓ KUPAK - PE 100, SDR 11 d d1 L L , , , , ELEKTROFÚZIÓS IDOM EF CSŐVÉGLEZÁRÓ KUPAK SZETT - PE 100, SDR 11 d d , , , , , , , , , ELEKTROFÚZIÓS IDOM L 80

81 EF LEÁGAZÓ IDOM d d2 INTEREX-WAGA H L L1 B d , , , , * , * , , , , , , , , , , , , , , , , d d1 ELEKTROFÚZIÓS IDOM , , , , , , , , , , , , h H L L1 B d , , , , , , , , , , , , , , , , , , , ,

82 d EF LEÁGAZÓ IDOM d1 H H1 L , , , , , , , , , , , , , , , , , , , , , , ** , ** , ** , d d1 - PE 100, SDR 11 ELEKTROFÚZIÓS EF MEGFÚRÓ IDOM, MONOBLOCK - PE 100, SDR 11 IDOM ELEKTROFÚZIÓS IDOM d2 H H1 L L1 z , , , , , , , , , , , , , , , , , , ,

83 EF NYOMÁS ALATTI MEGFÚRÓ IDOM 360 -BAN ELFORGATHATÓ - PE 100, SDR 11 d d1 INTEREX-WAGA ELEKTROFÚZIÓS IDOM d2 H H1 L L1 z , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , L = hossz 83

84 d HOSSZÚ KÖNYÖK 45 z L e , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 d - PE 100, SDR 11 HOSSZÚ KÖNYÖK 30 - PE 100, SDR 11 z L e , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 TOMPAHEGESZTHETŐ IDOM TOMPAHEGESZTHETŐ IDOM 84

85 HOSSZÚ KÖNYÖK 90 - PE 100, SDR 11 d INTEREX-WAGA z L e , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 HOSSZÚ ÍV 90 - PE 100, SDR 11 d TOMPAHEGESZTHETŐ IDOM TOMPAHEGESZTHETŐ IDOM z L R e , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 85

86 d 86 HOSSZÚ ÍV 60 z L R e , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 d - PE 100, SDR 11 HOSSZÚ T-IDOM - PE 100, SDR 11 TOMPAHEGESZTHETŐ IDOM TOMPAHEGESZTHETŐ IDOM z z1 L e , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 * , ,9 * , ,3 * , ,5 * , ,6

87 HOSSZÚ T-IDOM, SZŰKÍTETT - PE 100, SDR 11 d d1 INTEREX-WAGA TOMPAHEGESZTHETŐ IDOM z z1 L L1 e e , ,8 4, , ,8 2, , ,8 4, , ,8 5, , ,2 4, , ,2 5, , ,2 6, , ,0 5, , ,0 6, , ,0 8, , ,4 8, , ,4 10, , ,6 5, , ,6 6, , ,6 8, , ,6 10, , ,4 8, , ,4 10, , ,4 14, , ,2 5, , ,2 8, , ,2 10, , ,2 14, , ,5 6, , ,5 8, , ,5 10, , ,5 14, , ,5 16, , ,7 10, , ,7 14, , ,6 10, , ,6 14, , ,6 20, , ,6 22,7 87

88 d 88 HOSSZÚ SZŰKÍTŐ (d25-280) - PE 100, SDR 11 d1 TOMPAHEGESZTHETŐ IDOM z z1 L L1 e e , ,0 3,0 4, , ,0 3,0 2, , ,0 3,0 4, , ,7 3,0 5, , ,7 3,0 4, , ,7 3,0 5, , ,6 3,0 6, , ,6 3,0 5, , ,6 3,0 6, , ,6 3,7 8, , ,8 3,0 8, , ,8 3,7 10, , ,8 4,6 5, , ,8 3,7 6, , ,8 4,6 8, , ,8 5,8 10, , ,2 4,6 8, ,316 0, ,2 10,0 5,8 5,8 10,0 5, ,351 0, ,2 10,0 6,8 6,8 14,6 8,2 TOVÁBBI MÉRETEK A TÚLOLDALON , ,0 8,2 10, , ,4 5,8 14, , ,4 6,8 6, , ,4 8,2 8, , ,4 10,0 10, , ,7 6,8 14, , ,7 8,2 16, , ,7 10,0 10, , ,7 11,4 14, , ,6 8,2 10, , ,6 10,0 14, , ,6 11,4 20, , ,6 12,7 22, , ,4 8,2 8, , ,4 10,0 10, , ,4 11,4 14, , ,4 12,7 16, , ,4 14,6 10, , ,2 12,7 14, , ,2 14,6 10, , ,2 16,4 14, , ,5 12,7 20, , ,5 14,6 22, , ,5 16,4 8, , ,5 18,2 10, , ,7 14,6 8, , ,7 16,4 10, , ,7 18,2 8, , ,7 20,5 10, , ,4 18,2 4, , ,4 20,5 2, , ,4 22,7 4,6

89 HOSSZÚ SZŰKÍTŐ (d ) - PE 100, SDR 11 d d1 INTEREX-WAGA TOMPAHEGESZTHETŐ IDOM z z1 L L1 e e , ,6 18,2 5, , ,6 20,5 4, , ,6 22,7 5, , ,6 25,4 6, , ,3 22,7 5, , ,3 25,4 6, , ,3 28,6 8, , ,4 25,4 8, , ,4 28,6 10, , ,4 32,3 5, , ,9 25,4 6, , ,9 28,6 8, , ,9 32,3 10, , ,9 36,4 8, , ,5 28,6 10, , ,5 32,3 14, , ,5 36,4 5, , ,5 40,9 8, , ,9 32,3 10, , ,9 36,4 14, , ,9 40,9 6, , ,9 45,5 8, , ,3 36,4 10, , ,3 40,9 14, , ,3 45,5 16, , ,3 50,9 10,0 TOVÁBBI MÉRETEK AZ ELŐZŐ OLDALON CSŐVÉGLEZÁRÓ - PE 100, SDR 11 TOMPAHEGESZTHETŐ IDOM d z L e , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 * , ,9 * , ,5 * , ,9 * , ,3 89

90 d HOSSZÚ ADAPTOR (HEGTOLDAT) - PE 100, SDR 11 DN TOMPAHEGESZTHETŐ IDOM d1 d2 d3 d4 L L1 L2 e , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,6 * , ,3 * , ,3 * , ,9 * , ,5 * , ,9 * , ,3 * , ,5 * , ,0 LAZAKARIMA - PP, ACÉLMAG 90 d DN PN D D1 D2 D3 H , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M , M30 AL SC

91 GOLYÓSCSAP VÍZRE, GÁZRA - PE 100, SDR 11 d INTEREX-WAGA L1 t H H1 d , , , , , , , , , , , , , , d L1 t H H1 d , , KEZELŐSZÁR - TELESZKÓPOS, GOLYÓSCSAPHOZ d-d Csőtakarás L ,75-1,10 0,55-0,95 1, ,10-1,70 0,90-1,55 2, ,60-2,50 1,30-2,40 3, ,75-1,10 0,55-0,85 2, ,10-1,70 0,80-1,40 3, ,60-2,50 1,30-2,30 6, ,75-1,10 2, ,10-1,80 3, ,65-2,75 7,200 91

92 GEKAVE JAVÍTÓ ÉS MEGFÚRÓ IDOMOK GEKAVE TERMÉKEK 92

93 FS MINI PALÁSTJAVÍTÓ CSŐBILINCS EGYOLDALON FESZÍTETT LEÍRÁS Alkalmazási terület: Bármilyen típusú csőre Alkalmazott közeg: víz és gáz Test anyaga: Rozsdamentes acél, EN ISO Tömítés: NBR (EPDM egyedi rendelésre) Csavarok és anyák: Galvanizált acél, földbe nem javasolt Hőmérséklet tartomány: N B R -20 C C EPDM -30 C C A járatos méretek készletről, egyéb méretek egyedi rendelésre Átfogás PN (bar) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 16 Átfogás PN (bar) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 6

94 FS C PALÁSTJAVÍTÓ CSŐBILINCS EGYOLDALON FESZÍTETT LEÍRÁS Alkalmazási terület: Bármilyen típusú csőre Alkalmazott közeg: Víz és gáz Test anyaga: Rozsdamentes acél, EN ISO Tömítés: NBR (EPDM egyedi rendelésre) Csavarok és anyák: A2, teflon bevonattal Hőmérséklet tartomány: N B R -20 C C EPDM -30 C C A járatos méretek készletről, egyéb méretek egyedi rendelésre DN Átfogás PN (bar) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 16 DN Átfogás PN (bar) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 10

95 FS 10 PALÁSTJAVÍTÓ CSŐBILINCS EGYOLDALON FESZÍTETT LEÍRÁS Alkalmazási terület: Bármilyen típusú csőre Alkalmazott közeg: Víz és gáz Test anyaga: Rozsdamentes acél, EN ISO Tömítés: NBR (EPDM egyedi rendelésre) Csavarok és anyák: A2, teflon bevonattal Hőmérséklet tartomány: N B R -20 C C EPDM -30 C C A járatos méretek készletről, egyéb méretek egyedi rendelésre DN Átfogás PN (bar) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 16 DN Átfogás PN (bar) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Egyedi rendelésre x x x x x x x x x x x x x x x x x 16 rendelésre Egyedi x x x x x x x x x x 16

96 FS 20 PALÁSTJAVÍTÓ CSŐBILINCS KÉTOLDALON FESZÍTETT LEÍRÁS Alkalmazási terület: Bármilyen típusú csőre Alkalmazott közeg: Víz és gáz Test anyaga: Rozsdamentes acél, EN ISO Tömítés: NBR (EPDM egyedi rendelésre) Csavarok és anyák: A2, teflon bevonattal Hőmérséklet tartomány: N B R -20 C C EPDM -30 C C A járatos méretek készletről, egyéb méretek egyedi rendelésre DN Átfogás PN (bar) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 10 DN Átfogás PN (bar) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Egyedi rendelésre x x x x x x x x x x x x Egyedi rendelésre

97 SZEGMENSEKBŐL ÁLLÓ GYORSJAVÍTÓ IDOM VÉSZHELYZET SZETT LEÍRÁS Egy szetten belül a szegmensek kombinálásával 91 és 781 mm, több szett esetén 91 és 1043 mm méret közé eső csövek átfogására, repedések, perforációs (pontszerű) meghibásodások javítására alkalmasak. Elnevezésük: 1-es (A), 2-es (B), 3-as (C), 4-es (D), 5-ös (E) szegmens. A termék rendelhető: L=300; L=400; L=500 beépítési hosszban. EGY SZETT ESETÉN Átfogás Szükséges szegmensek Átfogás Szükséges szegmensek Átfogás Szükséges szegmensek Átfogás Szükséges szegmensek TÖBB SZETT ESETÉN Átfogás Szükséges szegmensek Átfogás Szükséges szegmensek Átfogás Szükséges szegmensek Átfogás Szükséges szegmensek

98 mm INTEREX-WAGA FST MEGFÚRÓIDOM KÉTOLDALON FESZÍTETT LEÍRÁS Alkalmazási terület: Bármilyen típusú csőre Alkalmazott közeg: Víz és gáz Test anyaga: Rozsdamentes acél, EN ISO Tömítés: NBR (EPDM egyedi rendelésre) Csavarok és anyák: A2 és A4 Karima: NA50-NA300 Hőmérséklet tartomány: N B R -20 C C EPDM -30 C C A járatos méretek készletről, egyéb méretek egyedi rendelésre DN mm mm mm vagy mm mm Karima DN PN x x x x 65 x x x x 80 x x x x 50 x x x x 65 x x x x 80 x x x x 50 x x x x 65 x x x x 80 x x x x 100 x x x x 50 x x x x 65 x x x x 80 x x x x 100 x x x x 125 x DN mm vagy mm mm mm vagy mm Karima DN PN x x x x 65 x x x x 80 x x x x 100 x x x x 125 x 150 x x x 50 x x x x 65 x x x x 80 x x x x 100 x x x x 125 x 150 x x x 50 x x x x 65 x x x x 80 x x x x 100 x x x x 125 x 150 x x x 200 x x DN mm vagy mm mm vagy mm Karima DN PN x x x 65 x x x x 80 x x x x 100 x x x x 125 x 150 x x x 200 x 50 x x x x 65 x x x x 80 x x x x 100 x x x x 125 x x 150 x x x x 200 x 200 x 125 x 200 x x 150 x x x x mm 80 x x x x 65 x x x x mm vagy x 100 x x x x vagy mm 100 x x x x 80 x x x x 100 x x x x 150 x x x mm 125 x x 50 x x x x 80 x x x x 65 x x x x

99 IDRO GAS JAVÍTÓ IDOMOK IDRO GAS TERMÉKEK 99

100 TREPI JAVÍTÓ IDOM LEÍRÁS Alkalmazási terület: Öntöttvas, acél-, azbesztcement és műanyag csövek Alkalmazott közeg: ivóvíz Test anyaga: Öntöttvas GJS UNI EN 1563 szabvány szerint Bevonat: Epoxi bevonat 150 μm vastagságban Tömítés: EPDM vagy NBR Csavarok és anyák: A2 és A4 Névleges nyomás: DN300-ig: 16 bar DN : 10 bar DN Átfogás Csavarok Hossz DN Átfogás Csavarok Hossz xM , xM , xM , xM , xM , xM , xM , xM , xM , xM , XM , XM , XM , XM , XM , XM , XM , XM , XM , XM , XM , xM , xM , xM , XM , XM , xM , XM ,0

101 SZIMPLA TOKTÖMÍTÉS JAVÍTÓ IDOM LEÍRÁS Alkalmazási terület: Öntöttvas, acél-, azbesztcement és műanyag csövek Alkalmazott közeg: Ivóvíz Test anyaga: Öntöttvas GJS UNI EN 1563 szabvány szerint Bevonat: Epoxi bevonat 150 μm vastagságban Tömítés: EPDM vagy NBR Csavarok és anyák: A2 és A4 Névleges nyomás: DN300-ig: 16 bar DN : 10 bar DN Átfogás Csavarok Szegmensek (db) Hossz DN Átfogás Csavarok Szegmensek (db) Hossz , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 101

102 DUPLA TOKTÖMÍTÉS JAVÍTÓ IDOM LEÍRÁS Felhasználási terület: Ivóvízre Test anyaga: Duktil öntöttvas GGG40 test Bevonat: Epoxi bevonat 150 μm vastagságban Csavarok és anyák: A2 és A4 Tömítés: EPDM vagy NBR Névleges nyomás: DN300-ig: 16 bar DN : 10 bar DN Átfogás Csavarok Szegmensek (db) Hossz DN Átfogás Csavarok Szegmensek (db) Hossz , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , XM , xM , xM , xM , XM , XM , xM , XM ,0

103 ÖNTVÉNY IDOMOK ÖNTVÉNYEK ÖNTVÉNY IDOMOK 103

104 Alkalmazás: KÉTKARIMÁS F-F IDOM LEÍRÁS Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN L DN L DN L DN L 100 5, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 KÉTKARIMÁS SZŰKÍTŐ FFR-IDOM LEÍRÁS Alkalmazás: Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN1 DN2 L DN1 DN2 L DN1 DN2 L DN1 DN2 L , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 További méretek egyeztetés szerint, egyedi rendelésre.

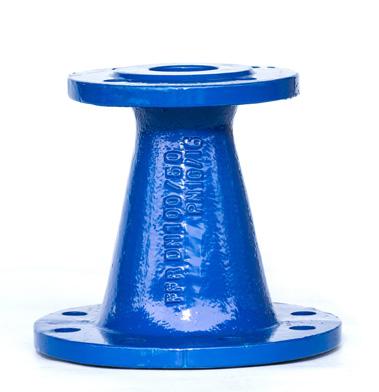

105 Alkalmazás: LEÍRÁS FKS-IDOM Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN D L L , , , , , , , , ,7 LEÍRÁS EKS-IDOM Alkalmazás: Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN D L K , , , , , , , ,6 További méretek egyeztetés szerint, egyedi rendelésre. 105

106 Alkalmazás: KÉTKARIMÁS KÖNYÖK FFK 90, Q-IDOM LEÍRÁS Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN L KARIMÁS TALPAS KÖNYÖK, QN-IDOM LEÍRÁS Alkalmazás: Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN L H További méretek egyeztetés szerint, egyedi rendelésre.

107 Alkalmazás: KÉTKARIMÁS 45 -OS ÍV, FFK 45 IDOM LEÍRÁS Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN L VAKKARIMA, X-IDOM LEÍRÁS Alkalmazás: Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN A B C (PN10) D , , , , , , , , , , , További méretek egyeztetés szerint, egyedi rendelésre. 107

108 Alkalmazás: KARIMÁS T-IDOM LEÍRÁS Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN1 DN2 L H DN1 DN2 L H DN1 DN2 L H További méretek egyeztetés szerint, egyedi rendelésre.

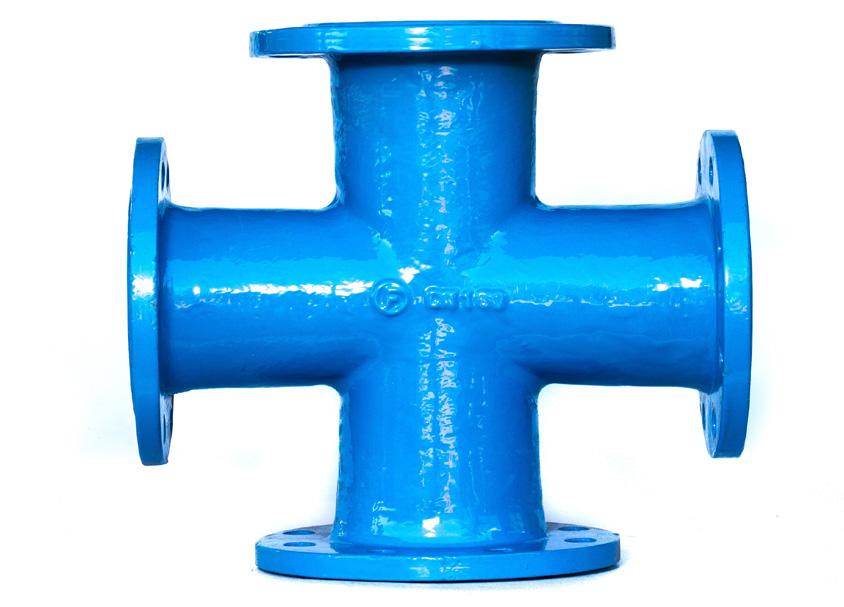

109 Alkalmazás: KETTŐS LEÁGAZÓ T-IDOM LEÍRÁS Vízre és szennyvízre Test anyaga: Gömbgrafitos öntöttvas, epoxibevonattal Maximális üzemi nyomás: PN16 Szabvány: EN545 / EN598 Karima lyukkiosztás: PN10 vagy PN16 DN L L További méretek egyeztetés szerint, egyedi rendelésre. 109

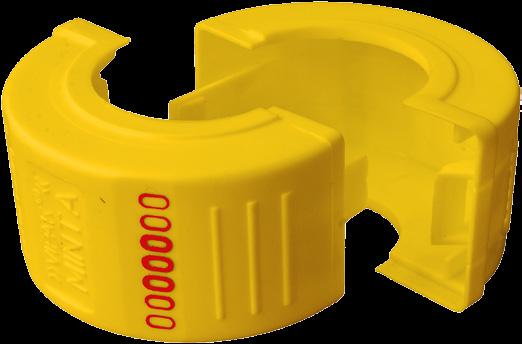

110 VIPAK ZÁRÓGYŰRŰK VÍZ- ÉS GÁZMÉRŐK PLOMBÁLÁSÁHOZ VIPAK VIPAK ZÁRÓGYŰRŰK 110

111 VIPAK ZÁRÓGYŰRŰK VÍZ / GÁZ VÍZ- ÉS GÁZMÉRŐK PLOMBÁLÁSÁHOZ Rendeltetése: A VIPAK zárógyűrű kifejlesztése a fogyasztói vízmérői és gázmérői manipulációk megakadályozása érdekében történt. A VIPAK zárógyűrűt két fél darabból pattintjuk össze. Kétoldali zárszerkezettel rendelkezik, ezek a zárak a gyűrűn belül találhatók, hozzájuk férni roncsolás nélkül nem lehetséges. A félgyűrűk egyedi sorszámmal vannak ellátva. Minden sorszám mérettől függetlenül csak egyszer kerül kiadásra így biztosítva a nyomon követhetőséget. Javasolt a VIPAK zárógyűrűket a megrendelő cég cégjelzésével vagy logójával ellátni. Az ehhez szükséges bélyegző szerszám elkészítése egyszeri költség. A szerszám a továbbiakban a megrendelő tulajdonát képezi. A céglogóval ellátott plombák sorszámozása 0-tól kezdődhet, és igény szerint mindkét oldal azonos sorszámot viselhet. A zárógyűrűket az alábbi színekben gyártjuk: Gázszolgáltatók számára sárga színű zárógyűrű Vízszolgáltatók számára világoskék színű zárógyűrű Hőszolgáltatók számára piros színű zárógyűrű Társasházak számára zöld színű zárógyűrű Radiátorok plombálására a fehér színű zárógyűrű ajánlott 111

112 VIPAK ZÁRÓGYŰRŰK VÍZ / GÁZ VÍZ- ÉS GÁZMÉRŐK PLOMBÁLÁSÁHOZ Megnevezés Mérőóra mérete Hollandi mérete Kiszerelés VIPAK 13-as 1/2" 3/4" 240 gyűrű/doboz VIPAK 20-as 3/4" 1" 180 gyűrű/doboz VIPAK 25-ös 1" 1.1/4 125 gyűrű/doboz VIPAK 30-as 1.1/4 1.1/2 100 gyűrű/doboz VIPAK 60-as (50-es mérőre) 2 2.1/2" 35 gyűrű/doboz Meggyengített falvastagság. Feszegetésnél azonnal láthatóan megreped és a teljes zárszerkezet kiszakad! A záróperem megakadályozza, hogy látható sérülések nélkül megbontsák a plombagyűrűt. Kétoldali zárószerkezet Egyedi logó Sorszám 112

113 TÁVTARTÓK VÉDŐCSÖVES ÁTVEZETÉSHEZ EFFE-EFFE EFFE-EFFE TÁVTARTÓK ÉS GUMIHARANGOK 113

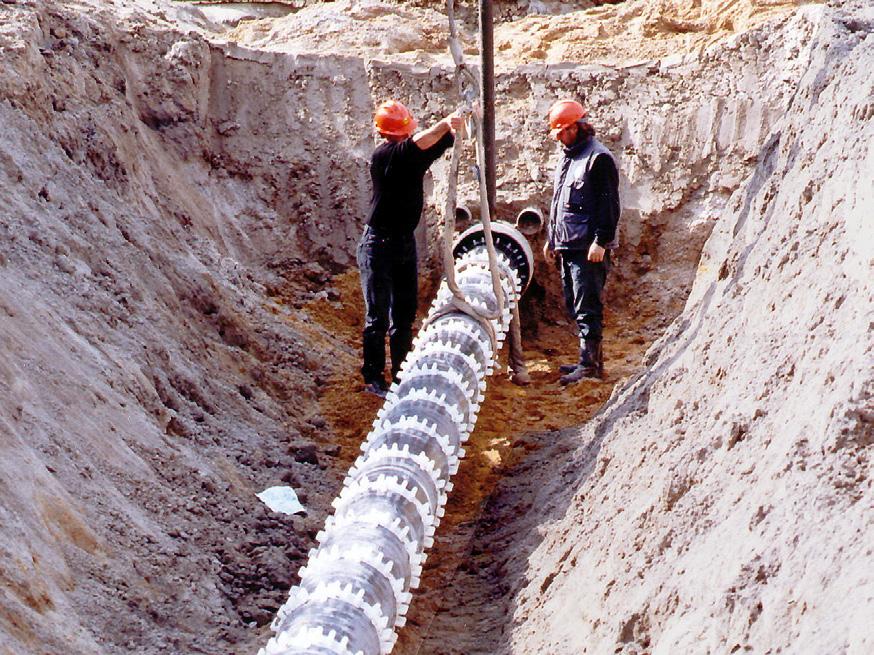

114 Az összes védőcsöves csőátvezetéshez VÍZ / GÁZ / OLAJ / STB. EFFE-EFFE TÁVTARTÓK Előnyei: Új tervezésű rugalmas elemek, amelyek minden igénynek megfelelnek Könnyű felszerelni Tökéletes teherelosztás mindegyik távtartógyűrű körül Műszaki támogatás minden kérdésre 114

115 Egyszerű felhasználás Az összes Eurospacer elem a haszoncsőre egy egyszerű kalapáccsal felerősíthető, nincs szükség speciális szerszámra Az új, szabadalmaztatott rögzítési rendszernek köszönhetően többé nincs szükség csúszásgátló szalagra a távtartógyűrű és a haszoncső között Tökéletes tehereloszlás a távtartógyűrűk körül Az összes elem úgy lett kialakítva, hogy a maximális számú érintkezési pontot biztosítsa a gyűrű és a védőcső belső felülete között Ez azt jelenti, hogy a teherhordó bordák száma több, mint más, a piacon jelenlévő távtartók esetében, ebből adódóan jobb terhelés elosztást biztosít. A jobb elosztás a távtartógyűrűn lévő bordák közötti távolságnak köszönhető, ami sokkal kisebb, mint más, a piacon lévő termékeknél 115

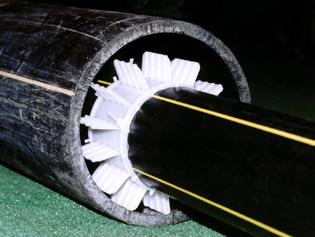

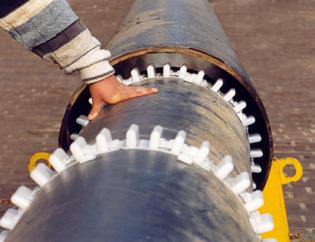

116 EFFE-EFFE VÍZ / GÁZ / OLAJ / STB. TÁVTARTÓK TÍPUSOK Fast típus Az elemek DN 1 -tól DN 4 -ig méretű haszoncsövekre alkalmasak Normál bordamagassággal kapható: 15mm és 25mm Mini típus Az elemek DN2.1/2 -tól DN8 -ig méretű haszoncsövekre alkalmasak Normál bordamagassággal kapható: 25mm 41mm Midi típus Az elemek DN 6 -tól DN24 -ig méretű haszoncsövekre alkalmasak Normál bordamagassággal kapható: mm Magnum típus 116 Az elemek DN 16 -nál nagyobb méretű haszoncsövekre alkalmasak Normál bordamagassággal kapható: mm

117 VÍZ / GÁZ / OLAJ / STB. EFFE-EFFE TÁVTARTÓK JAVASOLT TÁVTARTÓ MÉRETEK Alkalmazott csőméretek és javasolt távtartók Átmérő DN Javasolt távtartó 80 (76-115) 2 Mini A 100 ( ) 2 Mini B 125 ( ) 3 Mini A 150 ( ) 3 Mini B 175 ( ) 2 Mini A + 2 Mini B 200 ( ) 4 Mini B 250 alt. ( ) 5 Mini B 250 ( ) 4 Midi 300 alt. ( ) 6 Mini B 300 ( ) 5 Midi 350 ( ) 5 Midi 400 ( ) 6 Midi 450 ( ) 7 Midi 500 ( ) 8 Midi 600 ( ) 9 Midi EKF GUMIHARANG CSŐVÉGEK LEZÁRÁSÁHOZ Az EKF gumiharang a haszoncső-védőcső lezárásához szolgál, így biztosítva a védőcső vízmentes lezárását. Alkalmazott méretek: EKF-gumiharang védőcső: 165v.215; haszoncső: mm közötti (fémpántokkal) EKF-gumiharang védőcső: 270v.320; haszoncső: mm közötti (fémpántokkal) EKF-gumiharang védőcső: 350v.402; haszoncső: mm közötti (fémpántokkal) EKF-gumiharang védőcső: 508v.610; haszoncső: mm közötti (fémpántokkal) 117

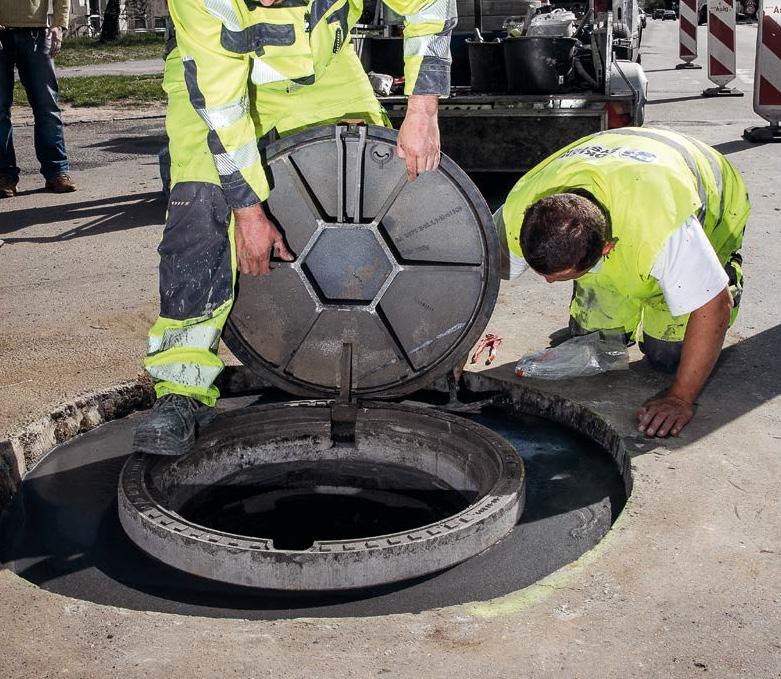

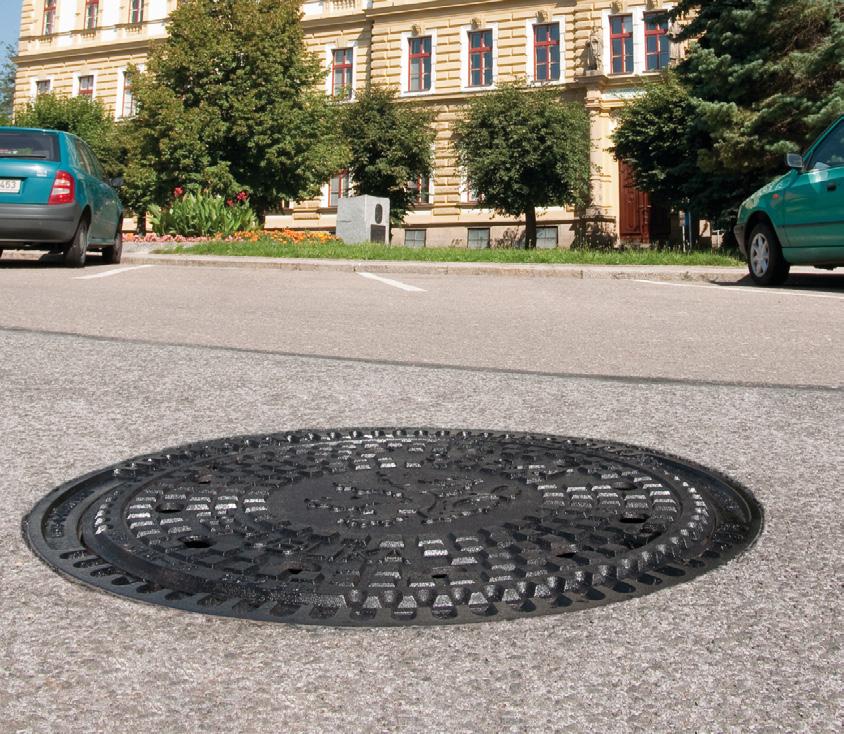

118 CSATORNÁZÁSI MŰTÁRGYAK LEFEDÉSE AKNAFEDLAPOK, VÍZNYELŐRÁCSOK, CSAPSZEKRÉNYEK ÖKO-AQUA VÁSÁRI DÍJ 2014 KASI TERMÉKEK 118

119 CSATORNÁZÁSI MŰTÁRGYAK LEFEDÉSE BEVEZETŐ KOMPROMISSZUMOK NÉLKÜL! Európa egyik legmodernebb öntödéjében készülnek a KASI termékei szürkeöntvény, gömbgrafitos öntvény és beton felhasználásával. Kiforrott konstrukciójuknak köszönhetően ezek a termékek hosszú élettartamúak és könnyen kezelhetők. Kedvező árfekvésük azáltal lehetséges, hogy az öntöde és a betonüzem földrajzi régiónkban, Csehországban található, ami a szállítási költségek és a rugalmasság szempontjából rendkívül kedvező. A termékek minőségének állandóságát az üzem magas automatizáltsági foka biztosítja. A KASI erőssége a folyamatos innováció: figyelembe veszik az ügyfelek igényeit, szívesen együttműködnek akár új műszaki megoldások kifejlesztésében is. Az EPDM és az új generációs PUR csillapítóelem csendes működést tesz lehetővé. A fedlaptányér és keret közötti szoros illesztés megvédi a csillapítógyűrűt a túlzott mértékű kopástól, így hozzájárul a termék hosszú élettartamához nagy forgalmi terhelés, függőlegesen és vízszintesen fellépő erők mellett is. A megfelelő terméket a megfelelő helyre! Az új generációs KASI-PUR fedlap a 2014-es ÖKO-AQUA Nemzetközi Víziközmű Konferencia és Szakkiállítás Vásári díját is elnyerte. A KASI széles termékválasztéka lehetővé teszi, hogy a beépítési helyszínre az ott fennálló viszonyokhoz leginkább illeszkedő öntvénytermék kerüljön. Egyedi felirat, grafikus logó is elhelyezhető a fedlapon. Komplett rendszert kínálunk a beépítéshez: a műtárgy lefedését szolgáló fedlap mellett a beépítéshez szükséges segédanyagokat és szerszámokat is biztosítjuk, a beépítési technológiával kapcsolatban pedig műszaki tanácsadásról gondoskodunk. A katalógus nem tartalmazza a teljes palettát; egyedi igény esetén kérjük, szíveskedjen munkatársunknál érdeklődni. Termékek: szürkeöntvény aknafedlapok öntvény és öntvény-beton kivitelben, víz- és gázzáró változatban is, A15 F900 terhelési osztályban gömbgrafitos öntvény aknafedlapok öntvény és öntvény-beton kivitelben víznyelőrácsok öntvény és öntvény-beton kivitelben tisztítónyílás-fedelek fix és önszintező csapszekrények szennyfogó tálcák és kosarak aknahágcsók vasaltbeton szintezőgyűrűk perem nélküli és peremes kivitelben gyorskötő habarcsok (Izolsan, Dura) 119

120 EUROPA TERMÉKCSALÁD (7-es és 8-as) - Gömbgrafitos öntvény K.B 8.. ÖNTVÉNY-BETON KERET 8 Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 81 kg EN124 E db/raklap K.A ÖNTVÉNY-BETON KERET, SZENNYFOGÓ TÁLCA FOGADÁSÁRA ALKALMAS Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 81 kg EN124 E db/raklap K.I BETONGALLÉROS KERET Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 154 kg EN124 E600 6 db/raklap K.L ÖNTVÉNY KERET 120 Anyag Szabvány Terhelési osztály Csomagolás Öntvény 22 kg EN124 D db/raklap

121 EUROPA TERMÉKCSALÁD INTEREX-WAGA (7-es és 8-as) - Gömbgrafitos öntvény K.M 8.. ÖNSZINTEZŐ KERET 8 Anyag Szabvány Terhelési osztály Csomagolás Öntvény 31 kg EN124 E db/raklap K.I BETONGALLÉROS KERET mm Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 145 kg EN124 D400 6 db/raklap K.L ÖNTVÉNY KERET Anyag Szabvány Terhelési osztály Csomagolás Öntvény 20 kg EN124 D db/raklap KD.81 8 KD.82 8 TÁNYÉR SZELLŐZŐ NÉLKÜL TÁNYÉR SZELLŐZŐVEL Terhelési osztály 38 kg 37 kg D400 Terhelési osztály D

122 EUROPA TERMÉKCSALÁD (7-es és 8-as) - Gömbgrafitos öntvény KD.8M 8 KD.71 7 KEREK VÍZNYELŐRÁCS TÁNYÉR SZELLŐZŐ NÉLKÜL 35 kg 34 kg Terhelési osztály D400 Terhelési osztály D400 KD.72 7 KD.7M 7 TÁNYÉR SZELLŐZŐVEL KEREK VÍZNYELŐRÁCS 33 kg 32 kg Terhelési osztály D400 Terhelési osztály D

123 KAL01 INTEREX-WAGA SZÜRKEÖNTVÉNY TERMÉKEK A15 ÖNTVÉNY KERET, ÖNTVÉNY-BETON TÁNYÉR A15 Keret Tányér Csomagolás LAR A15 EN124 LA01 A15 EN kg 30 db/raklap KCB.. B125 és C250 ÖNTVÉNY-BETON KERET Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 48 kg EN124 C db/raklap KCA.. B125 és C250 ÖNTVÉNY-BETON KERET, SZENNYFOGÓ TÁLCA FOGADÁSÁRA ALKALMAS Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 48 kg EN124 C db/raklap KCL.. B125 és C250 ÖNTVÉNY KERET Anyag Szabvány Terhelési osztály Csomagolás Öntvény 14 kg EN124 C db/raklap 123

124 SZÜRKEÖNTVÉNY TERMÉKEK KB.01 B125 ÖNTVÉNY-BETON TÁNYÉR, SZELLŐZŐ NÉLKÜL KB.03 B125 ÖNTVÉNY TÁNYÉR SZELLŐZŐ NÉLKÜL 54 kg 24 kg Terhelési osztály B125 Terhelési osztály B125 KB.0M B125 KC.G01 C250 KEREK VÍZNYELŐRÁCS ÖNTVÉNY-BETON TÁNYÉR, SZELLŐZŐ NÉLKÜL 24 kg 62 kg Terhelési osztály B125 Terhelési osztály C250 KC.G03 C250 KC.G0M C250 ÖNTVÉNY TÁNYÉR SZELLŐZŐ NÉLKÜL KEREK VÍZNYELŐRÁCS 28 kg 26 kg Terhelési osztály C250 Terhelési osztály C

125 KDB.. INTEREX-WAGA SZÜRKEÖNTVÉNY TERMÉKEK ÖNTVÉNY-BETON KERET D400 és E600 Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 74 kg EN124 E600 8 db/raklap KDA.. D400 és E600 ÖNTVÉNY-BETON KERET, SZENNYFOGÓ TÁLCA FOGADÁSÁRA ALKALMAS Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 74 kg EN124 E600 8 db/raklap KDI.. D400 és E600 BETONGALLÉROS KERET mm Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 152 kg EN124 E600 6 db/raklap KDL.. D400 ÖNTVÉNY KERET Anyag Szabvány Terhelési osztály Csomagolás Öntvény 21 kg EN124 D db/raklap 125

126 SZÜRKEÖNTVÉNY TERMÉKEK KDM.. ÖNSZINTEZŐ KERET D400 és E600 Anyag Szabvány Terhelési osztály Csomagolás Öntvény 30 kg EN124 E db/raklap LDRNN.. ÖNTVÉNYGYŰRŰ PUR HÉZAGTÖMÍTÉSSEL Anyag Csomagolás Öntvény 9 kg 10 db/raklap KDT.. D400-F900 ÖNTVÉNY-BETON KERET, SZENNYFOGÓ TÁLCA FOGADÁSÁRA ALKALMAS Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 76 kg EN124 F900 8 db/raklap KDC.. D400-F900 Szögletes öntvény-beton keret, szennyfogó tálca fogadására alkalmas 126 Anyag Szabvány Terhelési osztály Csomagolás Öntvény, beton 150 kg EN124 F900 5 db/raklap

127 KD.02 SZÜRKEÖNTVÉNY INTEREX-WAGA ÉS VASBETON TERMÉKEK D400 KD.03 D400 ÖNTVÉNY-BETON TÁNYÉR SZELLŐZŐ NÉLKÜL ÖNTVÉNY TÁNYÉR SZELLŐZŐVEL 82 kg 82 kg KD.05 D400 KD.25 D400 ÖNTVÉNY TÁNYÉR SZELLŐZŐ NÉLKÜL ÖNTVÉNY TÁNYÉR ZAJCSILLAPÍTÓVAL, SZELLŐZŐ NÉLKÜL 82 kg 89 kg VASBETON SZINTEZŐGYŰRŰ - PEREM NÉLKÜLI BAR04 BAR06 BAR08 BAR10 BAR12 BARZS Gyűrű magassága 40 mm 23,0 kg 60 mm 33,0 kg 80 mm 44,0 kg 100 mm 55,0 kg 120 mm 66,0 kg 60 / 100 mm 44,0 kg 127

128 VASBETON ÉS GALVANIZÁLT ACÉL TERMÉKEK VASBETON SZINTEZŐGYŰRŰ - PEREMMEL BAR-V04 BAR-V06 BAR-V08 BAR-V10 BAR-V12 BAR-VS Gyűrű magassága 40 mm 27,5 kg 60 mm 40,0 kg 80 mm 53,0 kg 100 mm 68,0 kg 120 mm 81,0 kg 60 / 100 mm 53,0 kg SZENNYFOGÓ TÁLCA - ULT NEHÉZ KIVITEL Anyag Csomagolás Galvanizált acél 7,2 kg 48 db/raklap SZENNYFOGÓ TÁLCA - ULG NEHÉZ KIVITEL MAGASÍTOTT FÜLLEL Anyag Csomagolás Galvanizált acél 7,5 kg 36 db/raklap 128

129 KM12P INTEREX-WAGA VÍZNYELŐRÁCSOK GÖMBGRAFITOS ÖNTVÉNY VÍZNYELŐRÁCS CSUKLÓPÁNTTAL - 50x50 cm Keret Rács Csomagolás Beömlési keresztmetszet Rácstávolság LMR12 EN124 D400 LM12 EN124 D kg 16 db/raklap 1300 cm 3 35 mm KM15P KM18P KM05 Keret Rács Csomagolás Beömlési keresztmetszet Rácstávolság Keret Rács Csomagolás Beömlési keresztmetszet Rácstávolság GÖMBGRAFITOS ÖNTVÉNY VÍZNYELŐRÁCS ÍVELT RÁCSOZATTAL, CSUKLÓPÁNTTAL - 50x50 CM LMR15 EN124 D400 LM15 EN124 D kg 16 db/raklap 1305 cm 3 35 mm GÖMBGRAFITOS ÖNTVÉNY VÍZNYELŐRÁCS CSUKLÓPÁNTTAL C250 30x50 CM LMR18 EN124 D400 LM18 EN124 C kg 24 db/raklap 610 cm 3 34 mm D400 SZÜRKEÖNTVÉNY VÍZNYELŐRÁCS - 50x50 cm Keret Rács Csomagolás Beömlési keresztmetszet Rácstávolság DIN DIN kg 12 db/raklap 910 cm 3 36 mm 129

130 VÍZNYELŐRÁCSOK, SZENNYFOGÓ KOSARAK, AKNAHÁGCSÓK KM02 VÍZNYELŐRÁCS - 50x50 cm C250 SZÜRKEÖNTVÉNY Keret Rács Csomagolás Beömlési keresztmetszet Rácstávolság DIN DIN kg 12 db/raklap 910 cm 3 36 mm B1 ALACSONY SZENNYFOGÓ KOSÁR 50x50 CM VÍZNYELŐRÁCSHOZ Csomagolás 2,5 kg 60 db/raklap A4 MAGAS SZENNYFOGÓ KOSÁR 50x50 CM VÍZNYELŐRÁCSHOZ Csomagolás 4 kg 36 db/raklap SCSS - Aknahágcsó 130 ACÉL MAG MŰANYAG BEVONAT

131 KPB1 TISZTÍTÓNYÍLÁS-FEDELEK INTEREX-WAGA ÉS CSAPSZEKRÉNYEK TISZTÍTÓNYÍLÁS-FEDÉL d=315 MŰANYAG CSŐRE Terhelési osztály B125 13,7 kg KPD2 TISZTÍTÓNYÍLÁS-FEDÉL d=315 MŰANYAG CSŐRE Terhelési osztály D400 20,4 kg KVP01 - Önszintező csapszekrény házi bekötéshez Beépítési magasság Csomagolás Terhelési osztály ,9 kg 96 db/raklap D

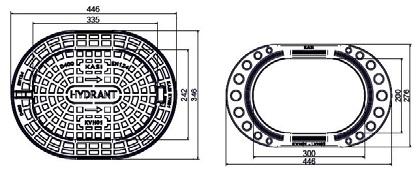

132 KVS02 - Önszintező csapszekrény tolózárhoz CSAPSZEKRÉNYEK Beépítési magasság Csomagolás Terhelési osztály ,5 kg 80 db/raklap D400 KVH01 - Önszintező csapszekrény tűzcsaphoz Beépítési magasság Csomagolás Terhelési osztály kg 30 db/raklap D

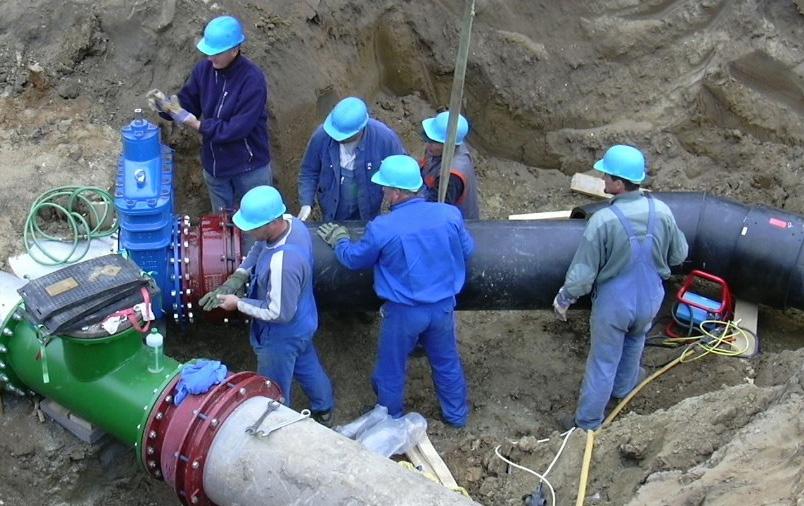

133 TOVÁBBI TERMÉKEINK / SZOLGÁLTATÁSAINK EGYÉB PE technológiához hegesztőgépek és eszközök RAVETTI megfúró berendezések és egyéb szerszámok vízre és gázra Interex-WAGA Kft. PE elektrofúziós hegesztés PE technológiához hegesztőgépek és eszközök bérbeadása Vízhálózat nyomás alatti megfúrása (nagy átmérőjű csöveken is) 24 órás készenlét 133

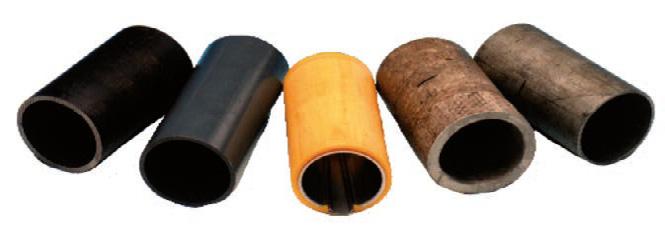

134 CSŐMÉRETEK EGYÉB Külső átmérő NA Coll (inc) PE PVC Acél ÖV AC kalibrált AC nem kalibrált Térfogat liter / 1m /2" ,3 20 3/4" ,9 25 1" ,7 32 1,1/4" ,4 40 1,1/2" ,3 50 2" , ,1/2" , " , , " , " , , " , " , " , , " , " , " , , " , " , " , " , " , " , " , " , " , " , " ,85
