TRANSZFORMÁTOROK FELÚJÍTÁSA A DIAGNOSZTIKAI EREDMÉNYEK TÜKRÉBEN

Átírás

1 A DIAGNOSZTIKAI EREDMÉNYEK TÜKRÉBEN Ea: Varga András Központi Alállomás Létesítés Szakmai közremüködők: Mátéka László Sziva István

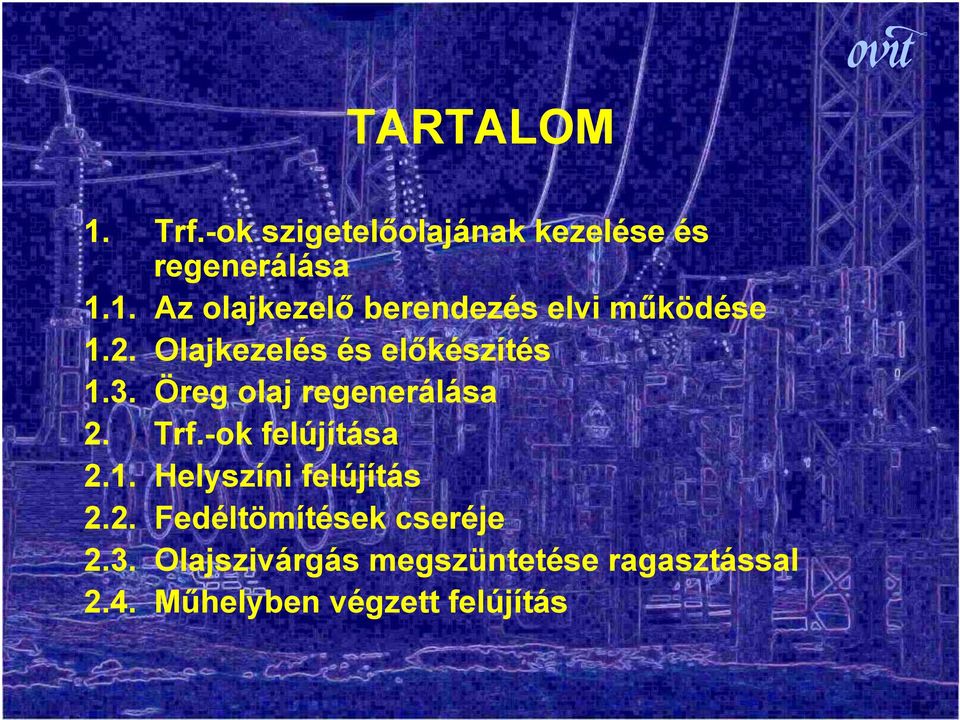

2 TARTALOM 1. Trf.-ok szigetelőolajának kezelése és regenerálása 1.1. Az olajkezelő berendezés elvi működése 1.2. Olajkezelés és előkészítés 1.3. Öreg olaj regenerálása 2. Trf.-ok felújítása 2.1. Helyszíni felújítás 2.2. Fedéltömítések cseréje 2.3. Olajszivárgás megszüntetése ragasztással 2.4. Műhelyben végzett felújítás

3 OLAJKEZELÉS ÉS REGENERÁLÁS KONDÍCIONÁLÁS - Szilárd szennyeződések eltávolítása - Víztartalom csökkentése - Gáztartalom csökkentése REGENERÁLÁS - Öregedési termékek eltávolítása kémiai eljárással és fullerföldes kezeléssel

4 OLAJKEZELÉS ÉS REGENERÁLÁS SZIG. OLAJOK SZÁRÍTÁSA ÉS GÁZTALANÍTÁSA - Tartálymelegítés és gáztalanítása - Porlasztásos gáztalanítás - Vékonyréteges gáztalanítás

5 OLAJKEZELÉS ÉS REGENERÁLÁS 1. Előszűrő 2. Szállítószivattyú 3. Indirekt fűtés 4. Finom szűrő 5. Gáztalanító tartály 6. Úszókapcsoló 7. Szállítószivattyú 8. Szig. olaj kondenzátor 9. Szig. olaj kondenzátor 10. Vákuumszivattyú telep Hedrich AP 10-50T Inp 50 ppm víz, 10 V % gáz Out 1 ppm víz, 0,001 V % gáz

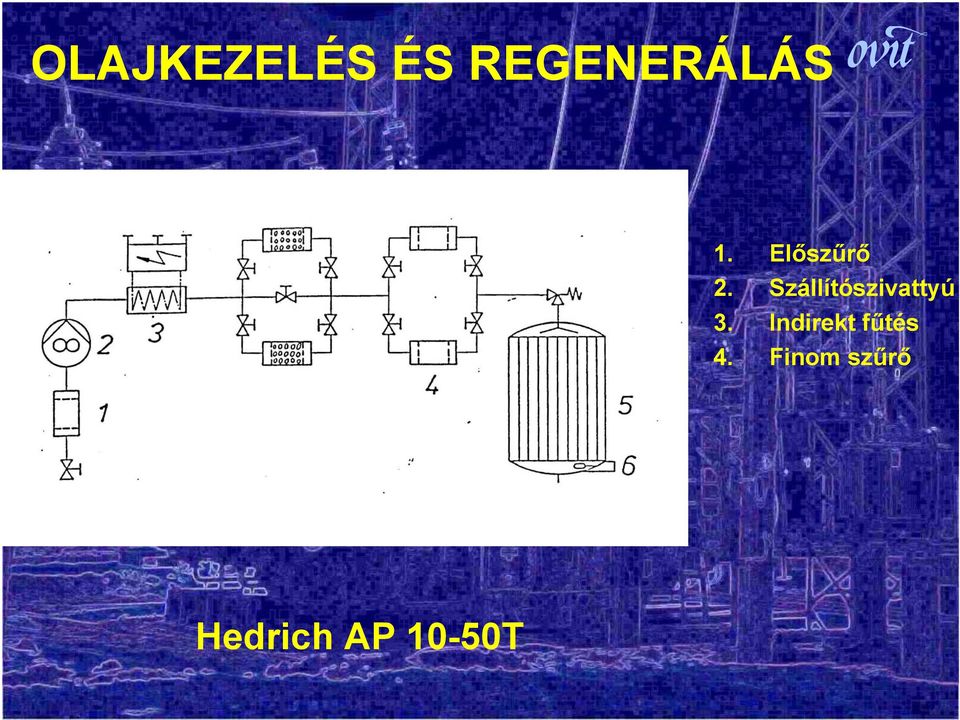

6 OLAJKEZELÉS ÉS REGENERÁLÁS 1. Előszűrő 2. Szállítószivattyú 3. Indirekt fűtés 4. Finom szűrő Hedrich AP 10-50T

7 OLAJKEZELÉS ÉS REGENERÁLÁS Inhibitáló berendezés

8 OLAJKEZELÉS ÉS REGENERÁLÁS 1. Maradék gáztartalom mérő 2. Adagoló szelep 3. Elzáró szelep

9 OLAJKEZELÉS ÉS REGENERÁLÁS Hedrich AP10-50T típ. berendezés

10 OLAJKEZELÉS ÉS REGENERÁLÁS

11 OLAJKEZELÉS ÉS REGENERÁLÁS OLAJELŐKÉSZÍTÉS - Trf.-ok utántöltése - Felszerelés, ism. üzembe helyezés OLAJKEZELÉS - Víz és gáztalanítás a diagnosztizált paraméterek alapján

12 OLAJKEZELÉS ÉS REGENERÁLÁS OLAJREGENERÁLÁS Mikor éri meg a szigetelőolajat regenerálni? Új olaj ára > regenerált olaj Össz. regenerálás költsége = 0,6 x új olaj ára

13 OLAJKEZELÉS ÉS REGENERÁLÁS Átütési feszültség { kv } Határérték Mért érték határ érték ( 1./ Regenerálás előtt 2./ Regenerálás után érték / Feltöltött trf. kiszállítva / Üzembehelyezés előtt 5./ Üzembehelyezés után 0 idő

14 OLAJKEZELÉS ÉS REGENERÁLÁS Savszám { mg KOH/ g } 0,09 0, Határérték Mért érték 0,07 0,06 0,05 1./ Regenerálás előtt 2./ Regenerálás után érték 0,04 0, / Feltöltött trf. kiszállítva 4./ Üzembehelyezés előtt 0,02 0, / Üzembe helyezés után 0 idő

15 OLAJKEZELÉS ÉS REGENERÁLÁS Víztartalom { mg /kg } Határérték Mért érték / Regenerálás előtt 2./ Regenerálás után érték 30 3./ Feltöltött trf. kiszállítva / Üzembehelyezés előtt / Üzembe helyezés után idő

16 OLAJKEZELÉS ÉS REGENERÁLÁS Veszteségi tényező {10 4 tg δ } Határérték Mért érték / Regenerálás előtt 2./ Regenerálás után érték / Feltöltött trf. kiszállítva / Üzembehelyezés előtt / Üzembe helyezés után idő

17 OLAJKEZELÉS ÉS REGENERÁLÁS Határfelületi feszültség { m N / m } Határérték Mért érték / Regenerálás előtt 2./ Regenerálás után érték / Feltöltött trf. kiszállítva 4./ Üzembehelyezés előtt 10 5./ Üzembe helyezés után 5 0 idő

18 HELYSZÍNI FELÚJÍTÁS Mit végzünk a helyszínen? Konzervátor Csapok, pillangószelepek Tolózárak Fokozatkapcsoló kiemelése Átvezető szigetelők Felületkezelés

19 FEDÉLTÖMÍTÉS CSERÉJE Nehézségek Aktív rész rövid ideig legyen a szabad levegőn Időjárás A régi tömítés eltávolítása Egyes erőművi blokk transzformátoroknál ez a művelet könnyebben elvégezhető

20 AES-TISZA II fedél leemelés DHM /220 Helyszíni fedélleemeléses nagy karbantartás 2001 évben

21 Fedél leemelés

22 Fedél leemelés 2

23 Az aktív rész ellenőrzése

24 K kötések és a tekercs ellenőrzése

25 A vasmag ellenőrzése

26 A tekercs szorítás ellenőrzése

27 Dscn1032.jpg VEIKI szabályzó trf. javítása

28 VEIKI szabályzó trf. javítása

29 EGY EGYSZERÜ TÖMÍTÉS CSERE A RAGASZTÁS Mintegy 4 éves múlt az alaphálózaton A bonyolult tömítés csere egyszerűsödik A javítás sima, festhető és olajtömör Szükség esetén eltávolítható

30 Csavarok cseréje és megfordítása

31 Felületelőkészítés

32 A felület lemosása

33 Gyorstömítés

34 Tömítőréteg felvitele

35 Alapozó réteg 1.

36 Alapozó réteg 2.

37 Sablonkészítés

38 Kiöntés

39 Sablon eltávolítás

40 Javított kazánperem

41

42 A bevonat eltávolítása

43 Műhelyben végzett felújítás Mit végzünk a műhelyben? Ventillátorok, szivattyúk, áramlásjelzők javítása Kompakt hűtők olajtömörség próbája, szükséges javítások Csövek, tolózárak, csapok, tömszelencék javítása Trf. védőrelék ellenőrzése, javítása, hitelesítése Szabályozó hajtás felújítása Valamennyi felújított elem felületének előkészítése és korrózióvédelme A trf. Hűtésautomatika szekrények felújítása és cseréje

44 Folytatása következik
