1 Üdvözöljük az OMICRON világában! Sauer Máriusz XIII. Szigetelésdiagnosztikai konferencia Mórahalom

2 Transzformátor diagnosztika villamos mérések 1. Mérés Probléma Jelenség Mód Tekercs ellenállás (statikus) Érintkezési hiba, törött/laza kötés, törött vezető Magas hőmérséklet pl. DGA eredmény vagy Buchholz-relé UTH Tekercs ellenállás (dinamikus) Érintkezési hiba a fokozatkapcsolónál, hibás kapcsoló ellenállások DGA, Buchholz-relé UTH Rövidzárási á i Tk Tekercs deformáció df áió Indokolatlanul l magas UTH reaktancia áramértékek Szórási veszteség Rövidzár a párhuzamos Magas belső hőmérséklet pl. frekvencia válasza vezetőkben DGA, Buchholz-relé Üresjárási impedancia Vasmag hiba, rövidzár a tekercselésben Magas belső hőmérséklet pl. DGA, Buchholz-relé Üresjárási áram Vasmag hiba, rövidzár a Magas belső hőmérséklet pl. UH tekercselésben DGA, Buchholz-relé UH UH *U=ujjlenyomat, T=tervezett, H=hiba esetén Seite 2

3 Transzformátor diagnosztika villamos mérések 2. Mérés Probléma Jelenség Mód Áttétel mérés Buchholz-relé kioldás után Buchholz-relé kioldott H Frekvencia válasz analízis (FRA) Tekercs deformáció v. eltolódás, vasmaghiba, hibás vasmag v. árnyékolás leszorítás Indokolatlan magas áram ill. bekapcsolási áramlökés, szállítás U,(T), H Szigetelési Szigetelési problémák Átütések, Buchholz-relé U,T,H ellenállás kioldás Kapacitás és veszteségi tényező mérés Szigetelés: öregedés, nedvesedés / Átvezetők: öregedés, részleges átütések DGA U,T,H Dielektromos Szigetelés: öregedés, Magas víztartalom a szigetelő U,T,H válasz mérése (FDS és PDC) nedvesedés / Átvezetők: öregedés, részleges olajban / magas dielektromos veszteség átütések Részkisülés Szigetelési problémák DGA H *U=ujjlenyomat, T=tervezett, H=hiba esetén Seite 3

4 Víz a transzformátorban Pl. 130 MVA; 230/115/48 kv Olaj tömege: Szilárd szigetelés tömege: kg kg Víztartalom 60 C: Víztartalom 60 C: 40 ppm 4 % Olajban oldott víz: Víztartalom a papírban: 4kg 520 kg A cellulóz tartalmazza a víz legnagyobb részét! Seite 4

Spectroscopy (FDS) vagy Dielectric Frequency Response (DFR 1999 Stocholm) Időt tartam / h 14 1000 12 100

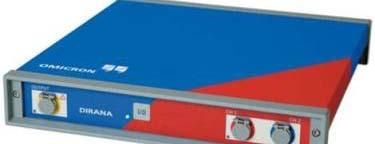

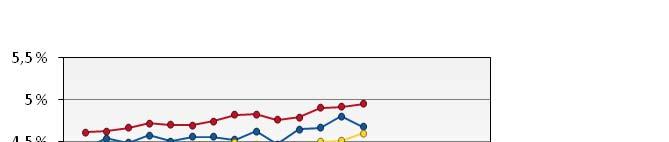

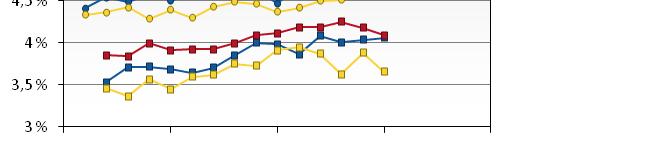

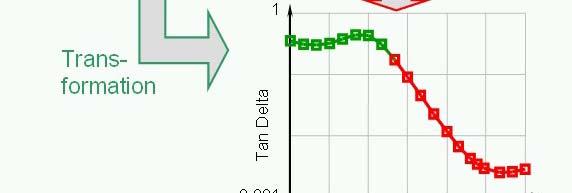

5 DIRANA víztartalom meghatározása független méréssel Dielektromos válasz az idő függvényében Polarisation Depolarisation Current (PDC) Zürich 1999 Dielektromos válasz a frekvencia függvényében Frequency Domain Spectroscopy (FDS) vagy Dielectric Frequency Response (DFR 1999 Stocholm) Időt tartam / h ,1 4 0,01 2 0, ,0001 FDS PDC DIRANA, Frekven nciatart. / Hz 2,3 kg 1% pontosság Seite 5

és után - Nagy zárlat után - Lökőfeszültség próba - Földrengés után előtt és után - Hagyományos

6 Transzformátor aktív részeinek deformálódása Mikor érdemes FRA vizsgálatot végezni? Gyártó Helyszínen - Minőség ő biztosítás: - Szállítás után - Rövidzárási próba - Tervezetten előtt és után - Nagy zárlat után - Lökőfeszültség próba - Földrengés után előtt és után - Hagyományos mérésekkel - Szállítás előtt észlelt hiba esetén - Fokozatkapcsoló, átvezetők és tekercselések nagykarbantartása után Seite 6

FRAnalyzer megoldás egy dobozban Biztonságos: kimenő

Rövid mérési idő: átlag 30 másodperc Zavar elnyomás:

csatlakozók Belső kalibrálás USB csatlakozás

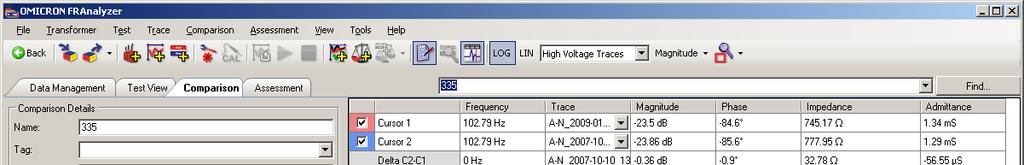

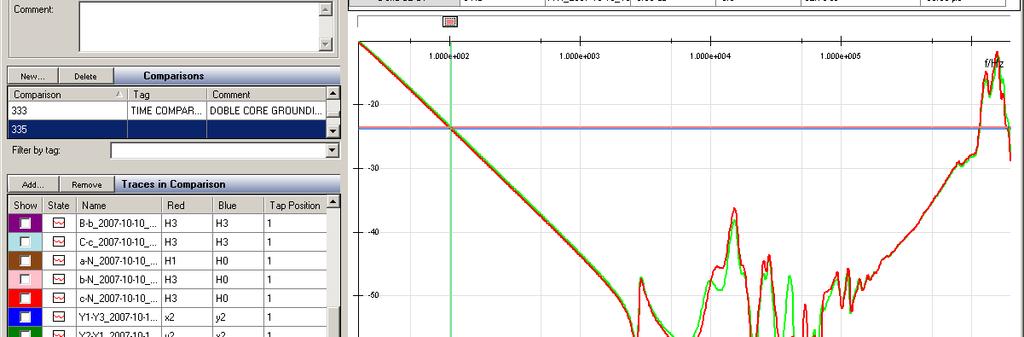

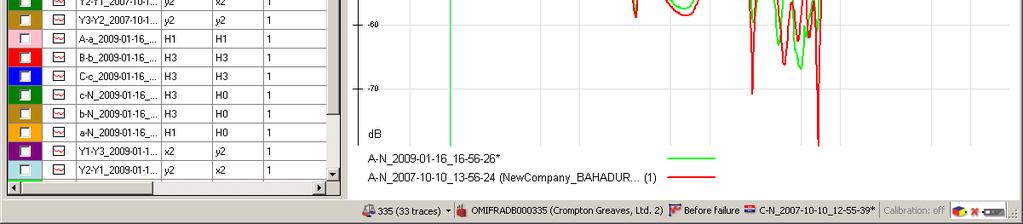

7 FRAnalyzer megoldás egy dobozban Biztonságos: kimenő feszültség 2,83 Vpp Széles dinamikus tartomány: >120 db Rövid mérési idő: átlag 30 másodperc Zavar elnyomás: intelligens sávszélesség állítás Könnyű: ű kb. 18k 1,8 kg Pontos: lefelé ±0.1dB től -50 db-ig, ±1dB -től -80 db-ig Színnel jelölt csatlakozók Belső kalibrálás USB csatlakozás Rekonstruálható mérési eredmények! Miért fontos a pontosság? Ebben az esetben 0,36 db eltérés mutatta az elmozdulást Seite 7

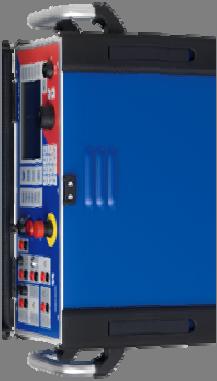

CPC 100 sokkal több, mint egy vizsgáló készülék Transzformátor vizsgálat Áramváltó vizsgálat Feszültségváltó vizsgálat Távvezetékek vizsgálata Nagyfeszültségű kábelek vizsgálata Földelő

8 CPC 100 sokkal több, mint egy vizsgáló készülék Transzformátor vizsgálat Áramváltó vizsgálat Feszültségváltó vizsgálat Távvezetékek vizsgálata Nagyfeszültségű kábelek vizsgálata Földelő rendszerek vizsgálata Forgógépek vizsgálata Gázszigetelésű kapcsoló berendezések vizsgálata Kapcsoló berendezések és megszakítók vizsgálata IEC kommunikáció ió Védelmek vizsgálata Seite 8

CPC 100 sokkal több, mint egy vizsgáló készülék Nagyáramú áramforrás 800 A -ig Fokozatkapcsoló vizsgáló Veszteségi tényező mérés (tan δ) Mágnesezési görbe mérés Kapcsolási csoport ellenőrzés

9 CPC 100 sokkal több, mint egy vizsgáló készülék Nagyáramú áramforrás 800 A -ig Fokozatkapcsoló vizsgáló Veszteségi tényező mérés (tan δ) Mágnesezési görbe mérés Kapcsolási csoport ellenőrzés Feszültség generátor 2000 V -ig Áttétel vizsgálat Mikroohm-méter 400 A DC Tekercsellenállás mérés Multiméter (U, I, R, Z, φ,...) Fázisszög mérés Polaritás ellenőrzés Földelési ellenállás mérés Komplex impedanciák iák mérése é (terhelés, kábel, távvezeték és Védelmek egyfázisú transzformátor) vizsgálata (U, I, f) Teljesítmény mérés (P, Q, S) Vezeték impedancia és kábelmérés Rogowski és más nem konvencionális (IEC 61850) mérőváltók vizsgálata Seite 9

mágnesezési görbe (könyökpont) Vezeték impedancia és k-faktor Átmeneti ellenállás μω-mérés 15 400 Hz Öregedett fokozatkapcsoló

10 CPC 100 transzformátor vizsgálat Mágnesezési áram mérése fokozatonként Transzformátor áttétele fokozatonként Á.v. mágnesezési görbe (könyökpont) Vezeték impedancia és k-faktor Átmeneti ellenállás μω-mérés Hz Öregedett fokozatkapcsoló esezési áram Mágn A A A A A A A A Fokozatonkénti mágnesezési áram Fokozatkapcsoló helyzete A B C hullámo osság Dinamikus fokozatkapcsoló diagnózis CP SB1 el (OLTC-vizsgálat) fokozatok Seite 10

problémák felfedése > Mikro-ohm méter > A fő

meghatározása > Nagyteljesítményű tekercs és

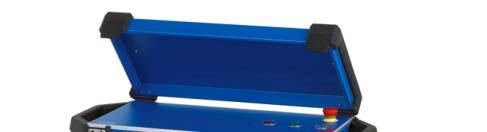

11 CIBANO az 1-ben vizsgáló rendszer >Időzítés analizátor > Mechanikai működés ellenőrzése > A ki ill. be működtető tekercs működése közbeni problémák felfedése > Mikro-ohm méter > A fő és az ívhúzó érintkezők állapotának meghatározása > Nagyteljesítményű tekercs és felhúzó motor táp > Stabil DC ellátás a megszakító részére az állomási segédüzem hiánya esetén is Seite 11

12 CIBANO alapvető vizsgálathoz 1. Statikus érintkezési ellenállás (mikro-ohm mérés) 2. Legkisebb meghúzó feszültség vizsgálata 3. Időzítés teszt > Lehetséges működések: O, C, CO, OC, O-CO, CO-CO, O-CO-CO 4. Tekercs/motor áram analízis 5. Feszültségcsökkenési kioldó vizsgálat Seite 12

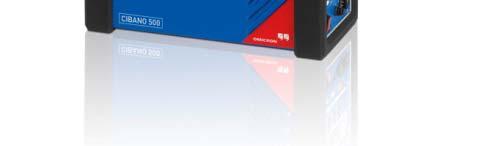

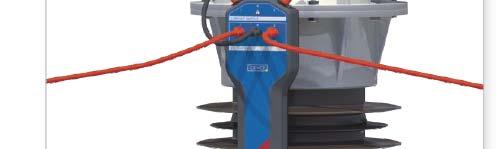

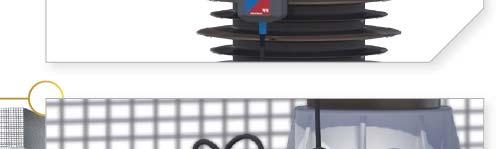

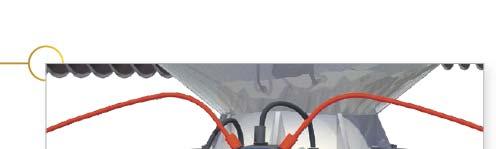

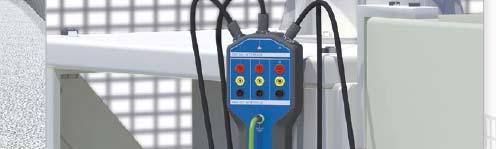

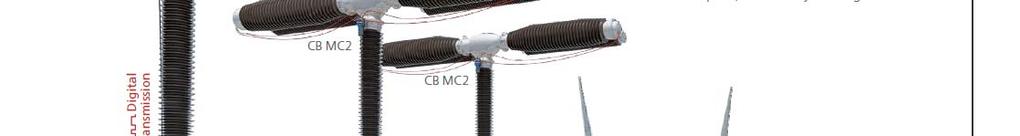

13 Egyedülálló csatlakozási koncepció CB MC2 CIBANO 500 CB TN3 Seite 13

14 Szoftverrel támogatott mérés Tekercs és motor táplálható a CIBANO 500 al vagy állomási segédüzemről Gyors OK/Hibás eredmény kijelzés Flexibilis mintavételi frekvencia beállítás Grafikus segítség a helyes időzítés beállításhoz Seite 14

15 Szoftverrel támogatott mérés A grafikus ábrázolás gyors áttekintést tesz lehetővé A mozgatható kurzorok részletes analízist tesznek lehetővé A dinamikus teszt az ívhúzó érintkezők kopását mutatja Tekercs- és motoráram, feszültségek, vagy számított ellenállás is látható a diagramban Seite 15

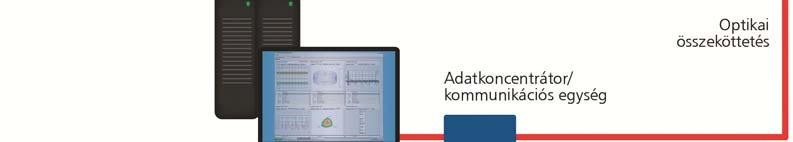

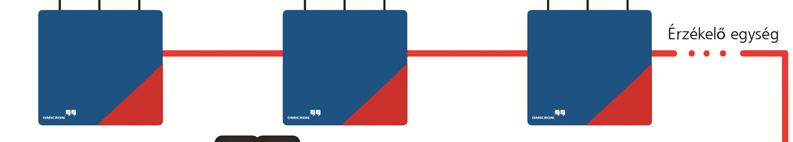

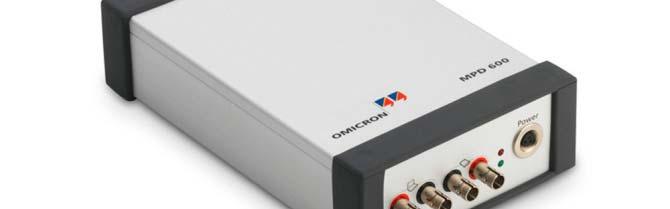

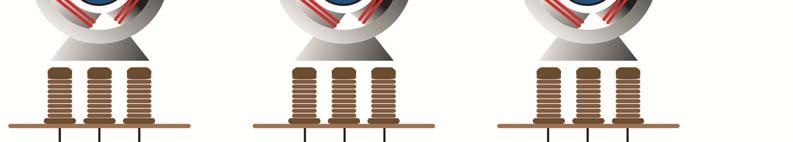

16 Részleges kisülés mérés Ideiglenes telepítésű monitoring rendszer Állandó beépítésű monitoring rendszer MPD 600 Seite 16

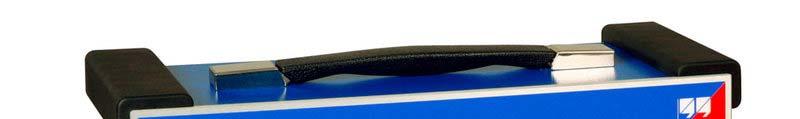

CT Analyzer > Egyedi szabadalmaztatott mérési elv

és védelmi magok is vizsgálhatók RemAlyzer

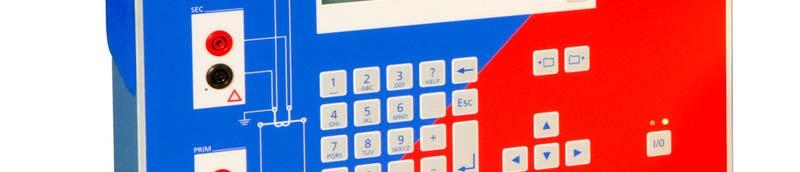

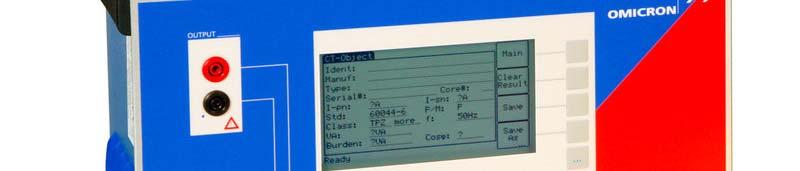

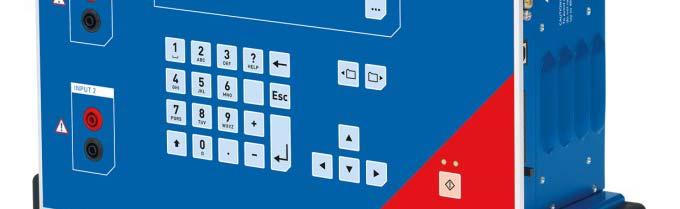

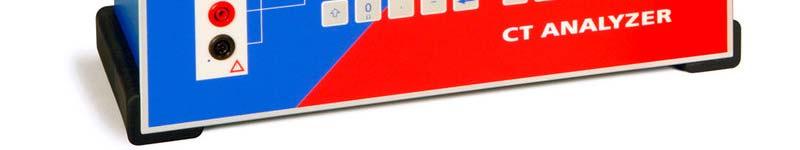

17 CT Analyzer > Egyedi szabadalmaztatott mérési elv > Az áramváltó legfontosabb jellemzőinek automatikus kimérése - az eredmények összehasonlítása a kiválasztott szabványban rögzített értékekkel; 0,1.o.p-ig - gyors, gazdaságos helyszíni mérés - mérő és védelmi magok is vizsgálhatók RemAlyzer Remanens fluxus kimérése, mérés után demagnetizálás Biztonságos: max. kimenő feszültség 120 V Seite 17

VOTANO 100 Pontos és mobil feszültségváltó vizsgáló eszköz Induktív és

közbeni, laboratóriumi vizsgálatokhoz is Minden fontos paraméter automatikus

IEEE: - áttétel - szöghiba - szekunder tekercsek ellenállása -

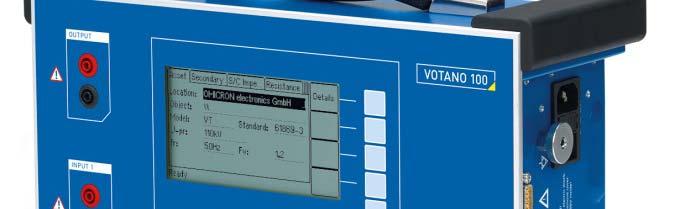

18 VOTANO 100 Pontos és mobil feszültségváltó vizsgáló eszköz Induktív és kapacitív csatolású, mérő- ő és védelmi célú eszközökhöz ökhö Gyártás közbeni, laboratóriumi vizsgálatokhoz is Minden fontos paraméter automatikus tik meghatározása á IEC v. IEEE: - áttétel - szöghiba - szekunder tekercsek ellenállása - osztálypontosság meghatározása 5 szekunder tekercsig - 0,1 o.p-ig Szimuláció: utólagos mérések elkerülhetők Biztonságos: max. 4 kv mérőfeszültség Seite 18

19 Kvíz 1 Melyik készülék látható a képen? Seite 19

20 Kvíz 2 Hány országban van jelen az OMICRON? Seite 20

21 Kvíz 3 Miétf Miért fontos demagnetizálni ia transzformátort tfra mérés éé előtt? Seite 21

22 Köszönöm a figyelmüket!
