1 IT-rendszer avagy védőföldelés földeletlen vagy közvetve földelt rendszerekben

2 ha a testek csoportosan vagy egyenként vannak földelve.

3 minden test védővezetővel ugyanahhoz a földelési rendszerhez van földelve 1 Táplálás, 2 Elosztó (ha van), 3 Villamos berendezés, 4 Impedancia, 5 Táplálás földelése, 6 A rendszer védőföldelése, 7 Test, 8 A villamos berendezés védőföldelése egy alternatívája lehet a rendszer földelésének, vagy annak kiegészítését is képezheti

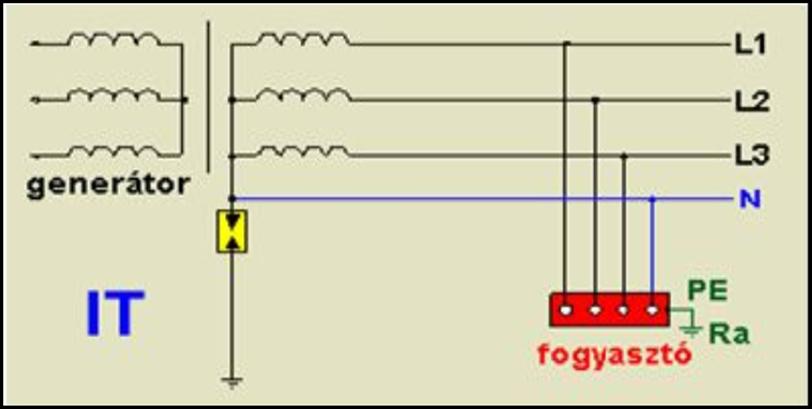

4 jellemzői Nincs közvetlen üzemi földelés: a tápláló rendszer nincs földelve vagy csak nagy impedancián keresztül (Nulla hiányában az egyik fázist is lehet). A fogyasztók védőföldeltek. Az első fázis-test zárlat (=földzárlat) nem jár önműködő kioldással: zavartalan üzemelés biztosítása a hiba elhárításáig (vagy hibás berendezés kikapcsolásáig). Az első zárlatnál a hiba feszültség nem lehet nagyobb az érintési limit feszültségnél (50 V~) Alkalmazási terület: cukorgyárak, egyes vegyi (RB) gyárak, földalatti bányák. Közcélú kisfeszültségi hálózatoknál nem alkalmazzák.

5 Földzárlati áram R a A földzárlati áram az üzemi tápellátás aktív részeihez a nagy impedancián és/vagy a kábelek szórt kapacitásán keresztül záródik. A földzárlati áram (I d ) kisebb lesz, mint a kioldási áram. Követelmény: R a *I d U L (AC 50V, DC 120V) ahol a R a : védővezető és a védőföldelés ellenállása.

6 Védelmi eszközök (az első földzárlat jelzéséhez) szigetelés-ellenőrző készülék (IMD) (nagy belső ellenállású törpe egyenfeszültségű Ω-mérő), amely a második zárlatkor már lekapcsolja a táplálást. Az első zárlatnál: fény- és hangjelzést ad! hibaáram-ellenőrző eszköz (RCM): fény- és hangjelzés. szigetelés hibahely kereső rendszer, túláramvédelmi eszköz, áram-védőkapcsoló (RCD). A kapacitív szivárgó áramok (I c ) miatt már az első földzárlatnál lekapcsolhat :-( ezért a kiválasztása: 2*I c < I Δn < I d - I c

7 Kettős zárlat Az első zárlatot követő másik fázis-test közötti földzárlat. Követelmény a túláramvédelemre, ha a testek csoportosan vagy egyenként vannak földelve: R a x I a 50V AC, ahol R a a földelő és a testeket összekötő védővezető ellenállásának összege, I a = az önműködő lekapcsolást eredményező kioldóáram.

8 Követelmény, ha egy földelési rendszer van: Nincs nulla vezető: 2 * I a * Z s U 0 ahol Z s a hurokimpedancia a fázisvezetőt is tartalmazza. Van nulla vezető is: 2 * I a * Z s U 0 ahol Z s a hurokimpedancia a nullát is tartalmazza

9 Felülvizsgálat tartalma 1. a kialakított földelő rendszer ellenállásának-, 2. a védővezetők folytonosságának és ellenállásának-, 3. az I d földzárlati hibaáram értékének mérése. RCD alkalmazása esetén az adott eszközt szemrevételezéssel és műszeres méréssel kell ellenőrizni.

10 Földelési ellenállás mérési elve 1. R x : a mérendő-, Sz: szonda, E f : ellenföldelés, 2. Üresjárásban, ha U m =0V: szonda leszúrása A mérőáram beállítása R b -vel. 4. U m és I m mérése 5. R x = U m /I m

11 Földzárlati áram mérése A tolóellenállást fokozatosan 0 ohmra szabályozzuk Minden fázis vezetőn megmérjük a földzárlati áramot Ha a legkisebb és a legnagyobb mért I d között több, mint kétszeres a különbség, akkor ott már földzárlat van Ha nincs 2x eltérés, a legnagyobb I d -vel számolunk.

12 Kapcsolódó szabványok Az IT rendszerek kialakítása, Az alkalmazható ellenőrző-, védelmi eszközöka MSZ HD :2007 IT rendszerek felülvizsgálatikövetelményei: MSZ HD :2007 szabvány pontja A fajlagos talajellenállás mérési módszerei, mérési elrendezése: MSZ :1990 szabvány 4. pontja a fajlagos talajellenállás jellemző értékeit (abban az esetben, ha műszeres mérés nem kivitelezhető) az MSZ EN 50522:2011 szabvány "J" melléklete tartalmazza. A műszerekkel és vizsgálati módszerekkel szemben támasztott követelményeket IT rendszerek vizsgálata esetén az MSZ EN :2015, MSZ EN :2015 és az MSZ EN :2014 szabvány tartalmazza, fajlagos talajellenállás mérése esetén az MSZ :1990 szabvány 4. pontja és az MSZ EN :2007 szabvány írja elő.
