Érintésvédelmi alapismeretek

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Érintésvédelmi alapismeretek"

Fanni Lukács
5 évvel ezelőtt
Látták:

1 Érintésvédelmi alapismeretek Az áramütés elleni védekezés (9-10. tételhez) 1

2 Fogalmak Az érintésvédelem az üzemszerűen feszültség alatt nem álló, de meghibásodás esetén feszültség alá kerülő vezető részek érintéséből származó balesetek elkerülésére szolgáló műszaki intézkedések összessége. 1) Az "alapvédelem" (basic protection) megfelel a "közvetlen érintés elleni védelem" szakkifejezésnek (a korábbi, sok évtizedes hazai szóhasználattal érintés elleni védelemnek"). 2) A "hibavédelem" (fault protection) = a "közvetett érintés elleni védelem" (a korábbi, sok évtizedes hazai szóhasználattal érintésvédelem ). 2 gyure.peter@moravarosi.hu

3 Érintésvédelmi módok a táplálás önműködő lekapcsolása (MSZ HD : fejezet); kettős, vagy megerősített szigetelés (412. fejezet); villamos elválasztás egy fogyasztókészülék táplálása esetén (413. fejezet); törpefeszültség (SELV és PELV) (414. fejezet). Védővezetékes érintésvédelmi mód Védővezeték nélküli érintésvédelmi módok Nem kell hibavédelem: szabadvezetékek tartóinál és oszlopainál; kettős szigetelésű szerkezeteket védő fémburkolatoknál; kis méretű (50x50 mm) nem érinthető és nem védővezetékezhető testeknél 3 gyure.peter@moravarosi.hu

4 Védővezeték nélküli érintésvédelmi módok: 1. Érintésvédelmi törpefeszültség: váltakozó áram esetén 0-50 V-ig, egyenáram esetén V-ig. 2. A villamos szerkezet elszigetelése: a kettős szigetelés, a megerősített szigetelés. 3. A környezet elszigetelése, vagyis az elkerítés a biztonságos (érintési) távolságot biztosítja a berendezésektől. 4. Földeletlen egyenpotenciálra hozás :minden egyidejűleg érinthető testet és egyéb vezetőanyagú fémszerkezetet egymással egyenpotenciálra hozó vezetőn át villamosán össze kell kötni. 5. védőelválasztás: a védőelválasztott áramkört a kiterjedt villamos hálózattal fémesen össze nem függő módon kell táplálni: biztonsági transzformátor vagy szigetüzemű feszültség forrás. 4 gyure.peter@moravarosi.hu

5 Védővezetős érintésvédelmi mód: olyan érintésvédelmi mód, melynek működéséhez a villamos vezetőszerkezet testét összekötjük a hálózat érintésvédelmével, ilyen a nullázás, vagy a védőföldelés. A védővezetős érintésvédelmi módok közös jellemzője: A berendezés alapvédelemmel (szigetelés, védő burkolat) ellátott, a hibavédelem védőföldeléssel, egyenpotenciálú összekötéssel és hiba esetén a táplálás önműködő lekapcsolásával van megoldva a szakasz szerint. gyure.peter@moravarosi.hu 5

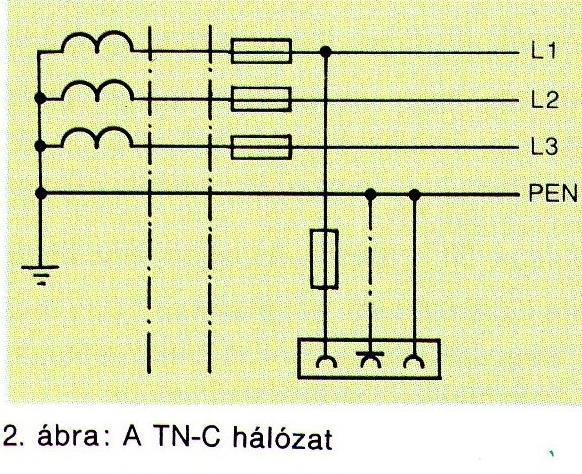

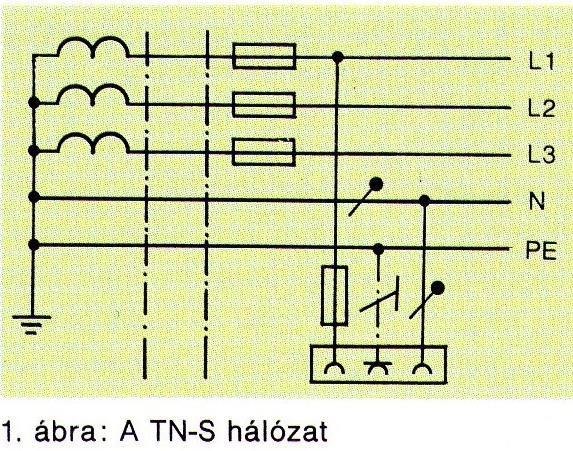

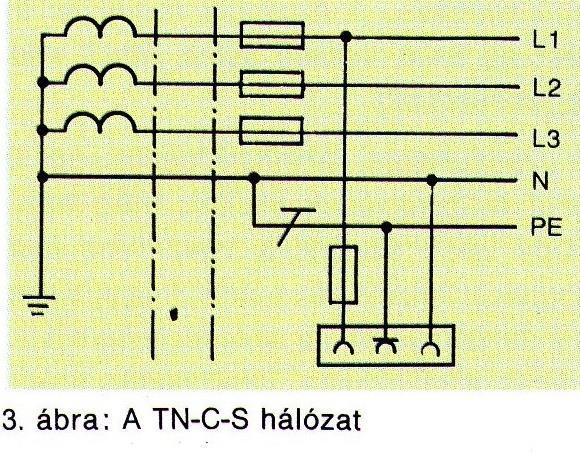

6 Védőföldelés a gyakorlatban: a nullázás Közös az üzemi nullavezető és a védővezető (ez a PEN vezető) egy darabig, majd egy ponton (pl. főelosztó) szétválasztják PE és N vezetőre TN-C-S rendszer: A szétválasztott szakaszon a védővezetőt (PE) nullázó vezetőnek nevezik. gyure.peter@moravarosi.hu 6

7 Villamos hálózatok kiviteli módjai (1) 7

8 Villamos hálózatok kiviteli módjai (2) 8

9 Villamos hálózatok kiviteli módjai (3) 9

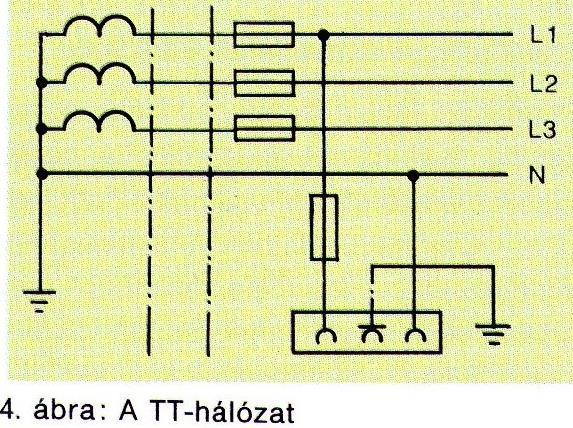

10 Villamos hálózatok kiviteli módjai (4) 10

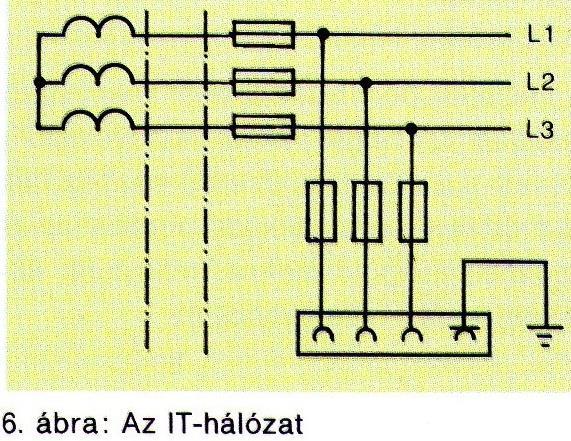

11 Villamos hálózatok kiviteli módjai 11

12 Védőföldelés és egyenpotenciálú összekötés Az egyidejűleg érinthető testeket egyenként, csoportokban vagy együttesen ugyanazzal a földelőrendszerrel kell összekötni. Minden áramkör rendelkezzen egy megfelelő földelőkapocshoz csatlakoztatott védővezetővel. be kell kötni az egyenpotenciálú összekötésbe: az épületben lévő közüzemi csővezetékeket, a szerkezeti idegen vezetőképes részeket (pl. klíma, fűtés), a vasbeton épületszerkezetek fémrészeit az épületbe kívülről bevezetett vezetőképes részeket az épületen belül, az épületbe való belépési pontjukhoz a lehető legközelebb kell bekötni az egyenpotenciálú összekötésbe. a távközlési kábelek minden fémköpenyét A használt vezetők feleljenek meg a HD nek. 12 gyure.peter@moravarosi.hu

Önműködő lekapcsolás hiba esetén az áramkörben vagy a szerkezetben lévő fázisvezető és a test vagy védővezető között fellépő elhanyagolható impedanciájú hiba esetén egy védelmi eszköznek a

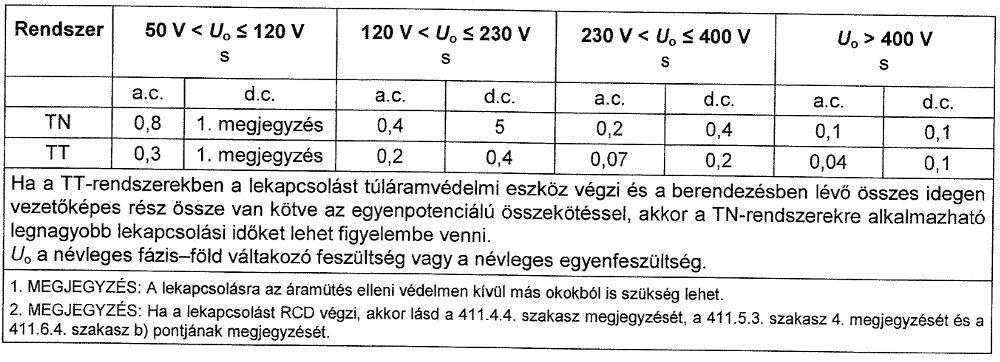

13 Önműködő lekapcsolás hiba esetén az áramkörben vagy a szerkezetben lévő fázisvezető és a test vagy védővezető között fellépő elhanyagolható impedanciájú hiba esetén egy védelmi eszköznek a előírt lekapcsolási időn belül önműködően meg kell szakítania az áramkör vagy szerkezet fázisvezetőjének táplálását Max. 32A-es végáramkörök lekapcsolási idők táblázata gyure.peter@moravarosi.hu 13

14 Lekapcsolási idők A TN-rendszerekben az elosztóáramkörökre és legfeljebb 5 s a megengedett lekapcsolási idő. A TT-rendszerekben az elosztóáramkörökre legfeljebb 1 s a megengedett lekapcsolási idő. hiba esetén a tápforrás kimeneti feszültsége az érintési feszültségre vagy kisebb értékre csökken, akkor az önműködő lekapcsolásra előírt idő betartása nem követelmény. Ilyen esetekben meg kell fontolni az áramütésen kívüli más okból szükséges lekapcsolást. Ha az önműködő lekapcsolást előírt idő alatt nem lehet teljesíteni, akkor egy kiegészítő egyenpotenciálú összekötés kell alkalmazni gyure.peter@moravarosi.hu 14

15 Kiegészítő védelem áram-védőkapcsoló (RCD) alkalmazásával kiegészítő védelmet kell biztosítani: a képzetlen személyek által használt és általános használatra szánt legfeljebb 20 A névleges áramú csatlakozóaljzatok számára, és MEGJEGYZÉS: Kivételt lehet tenni: szakképzett vagy kioktatott személyek felügyelete alatt használt csatlakozóaljzatok esetében, pl. egyes kereskedelmi vagy ipari helyiségekben, vagy egy különleges fogyasztókészülék csatlakoztatására szánt egyedi csatlakozóaljzat esetében. szabadtéri használatú, legfeljebb 32 A névleges áramú mobil fogyasztókészülékek esetében. gyure.peter@moravarosi.hu 15

16 Régi, már nem szabványos jelölések, de gyakran találkozunk még velük: 4 vezetékes rendszer Fogyasztó közvetlenül földelve 5 vezetékes rendszer gyure.peter@moravarosi.hu 16

17 A berendezés-védelmi osztályok fokozatai 0. érintésvédelmi osztály: üzemi szigetelésen kívül másmilyen érintésvédelem nincs. I. érintésvédelmi osztály: az üzemi szigetelésen kívül járulékos védelem is van, védővezetékkel van megoldva, ez a nullázás, vagy védőföldelés (nullavezető, vagy földelő vezeték). II. érintésvédelmi osztály: kettős- (alapszigetelés és kiegészítő szigetelés), vagy (az aktív és a hozzáférhető részek közötti) megerősített szigetelésű. Tilos földelni. A berendezésen (vagy leírásában) kettős vonal által határolt négyzet jelöli. III. érintésvédelmi osztály: csak és kizárólag törpefeszültség van benne (50V~ (AC), 120V= (DC) gyure.peter@moravarosi.hu 17

18 Érintésvédelmi osztályok jelölései (transzformátor 230V/12V) Asztali PC CD-lejátszó Játék vasút 18

19 gondatlanságból elkövetett bűncselekmény Két fiatal halt meg egy lakástulajdonos által házilag áthelyezett hibás bojler miatt. Az idős férfi a bojlert a konyhából a fürdőbe szerelte át. A lakást bérlő lányt zuhanyzás közben áramütés érte. A fiú segíteni próbált, de sajnos nem az áramtalanítással kezdte gyure.peter@moravarosi.hu 19

20 Áramütés a holtágon Orvhalász fia vesztette életét, miközben aggregátorral áramot vezettek a vízbe. Az így elkábított halakat a fiú merítőhálóval próbálta összegyűjteni. Az életével fizetett. Régebben ehhez hasonló eset történt, de ott a férfi a házából vezette ki hosszabbítóval az áramot a közeli patakhoz. Az ő veszte az volt, hogy a hosszabbító kihúzása előtt bement a vízbe a halakért. gyure.peter@moravarosi.hu 20

21 Áramütés tanulás közben Vizsgára készült volna egy diáklány: fürdés közben, a kádban ülve is tanulni akart. Egy hosszabbító segítségével az előszobai aljzatba csatlakoztatta asztali lámpáját és a kád szélére helyezte. Levetkőzött és beült a vízbe majd a lámpa kapcsolójához érve súlyos áramütést kapott. Szerencséje volt, mert a testében kialakult izomgörcs hatása miatt leverte a lámpát, és így levált az áramkörről. A baleset fő oka az volt, hogy a lány kezéről a víz a készülék belsejébe jutott. Nedves kézzel még azokat a készülékeket sem ajánlott megérinteni, ami egyébként nedves helyiségekben alkalmazható kivitelűek. Hosszabbítót és nedvesség ellen nem védett készüléket a fürdőszobában használni tilos! gyure.peter@moravarosi.hu 21

22 ??? 22

23 23

24 24
