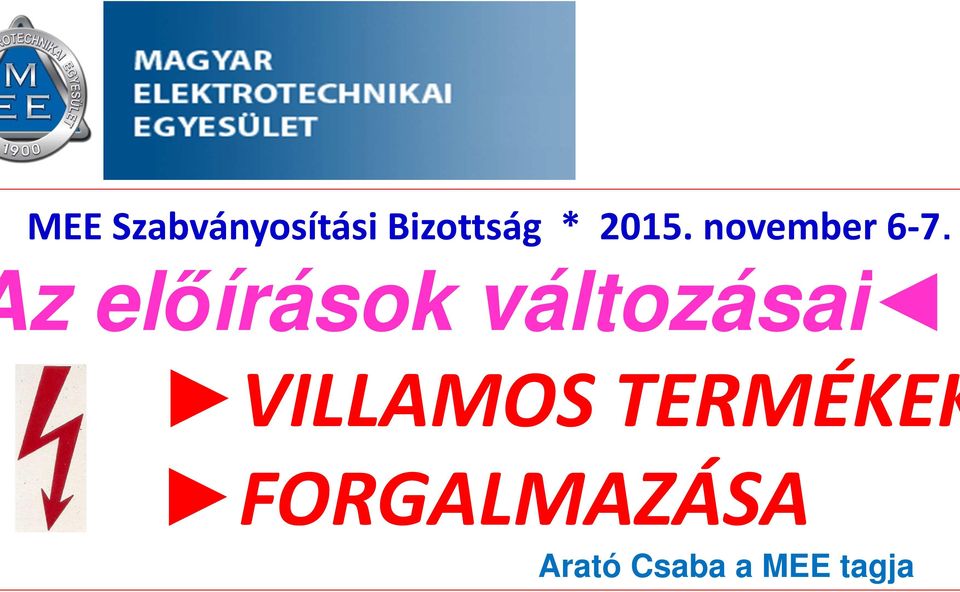

1 MEE Szabványosítási Bizottság * november 6-7. z előírások változásai VILLAMOS TERMÉKEK FORGALMAZÁSA Arató Csaba a MEE tagja

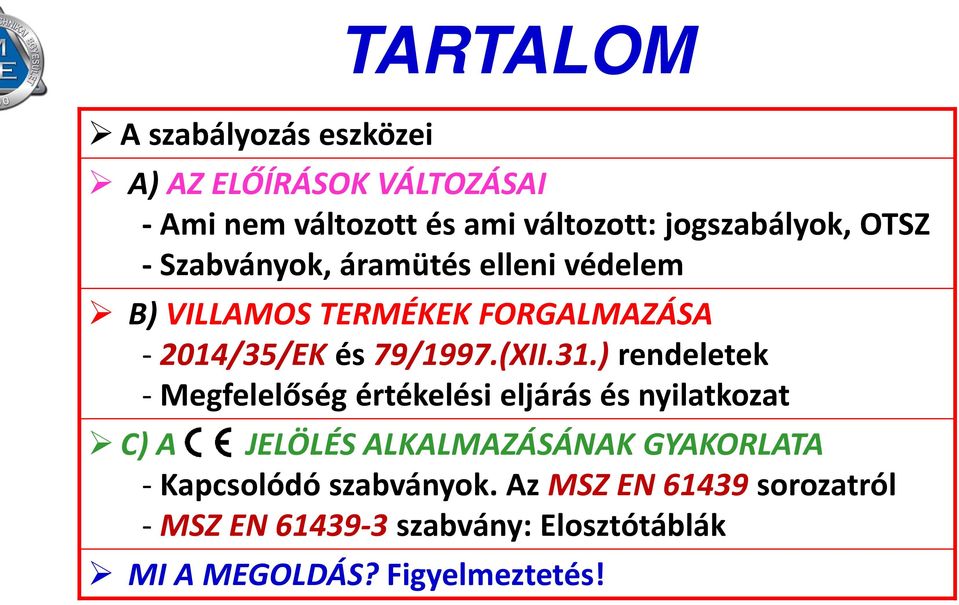

2 A szabályozás eszközei TARTALOM A) AZ ELŐÍRÁSOK VÁLTOZÁSAI - Ami nem változott és ami változott: jogszabályok, OTSZ - Szabványok, áramütés elleni védelem B) VILLAMOS TERMÉKEK FORGALMAZÁSA /35/EK és 79/1997.(XII.31.) rendeletek - Megfelelőség értékelési eljárás és nyilatkozat C) A JELÖLÉS ALKALMAZÁSÁNAK GYAKORLATA - Kapcsolódó szabványok. Az MSZ EN sorozatról - MSZ EN szabvány: Elosztótáblák MI A MEGOLDÁS? Figyelmeztetés!

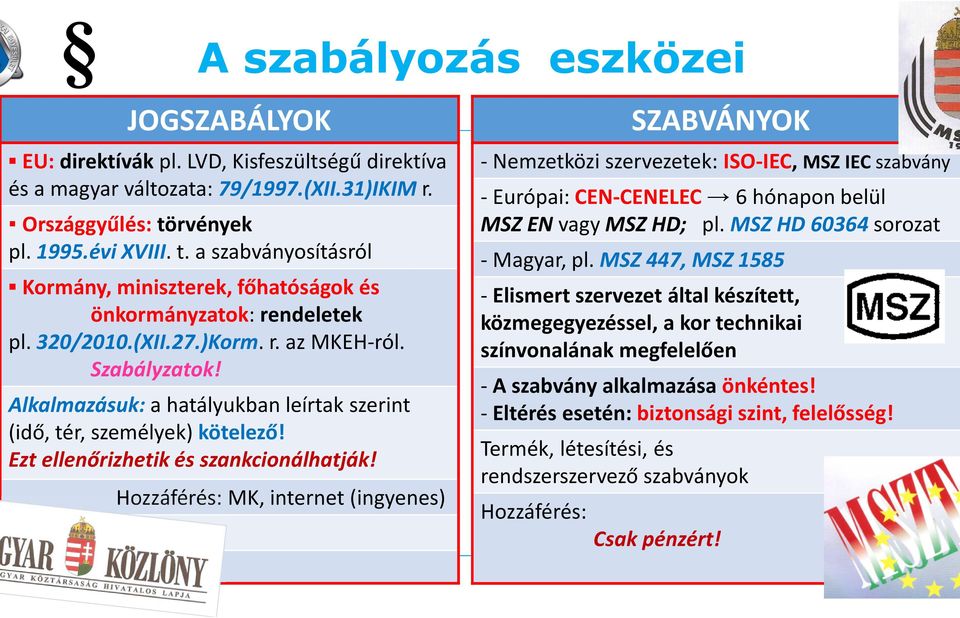

3 A szabályozás eszközei JOGSZABÁLYOK EU: direktívák pl. LVD, Kisfeszültségűdirektíva és a magyar változata: 79/1997.(XII.31)IKIM r. Országgyűlés: törvények pl évi XVIII. t. a szabványosításról Kormány, miniszterek, főhatóságok és önkormányzatok: rendeletek pl. 320/2010.(XII.27.)Korm. r. az MKEH-ról. Szabályzatok! Alkalmazásuk: a hatályukban leírtak szerint (idő, tér, személyek) kötelező! Ezt ellenőrizhetik és szankcionálhatják! Hozzáférés: MK, internet (ingyenes) SZABVÁNYOK - Nemzetközi szervezetek: ISO-IEC, MSZ IEC szabvány - Európai: CEN-CENELEC 6 hónapon belül MSZ EN vagy MSZ HD; pl. MSZ HD sorozat -Magyar, pl. MSZ 447, MSZ Elismert szervezet által készített, közmegegyezéssel, a kor technikai színvonalának megfelelően - A szabvány alkalmazása önkéntes! - Eltérés esetén: biztonsági szint, felelősség! Termék, létesítési, és rendszerszervező szabványok Hozzáférés: Csak pénzért!

4 A) AZ ELŐÍRÁSOK VÁLTOZÁSAI

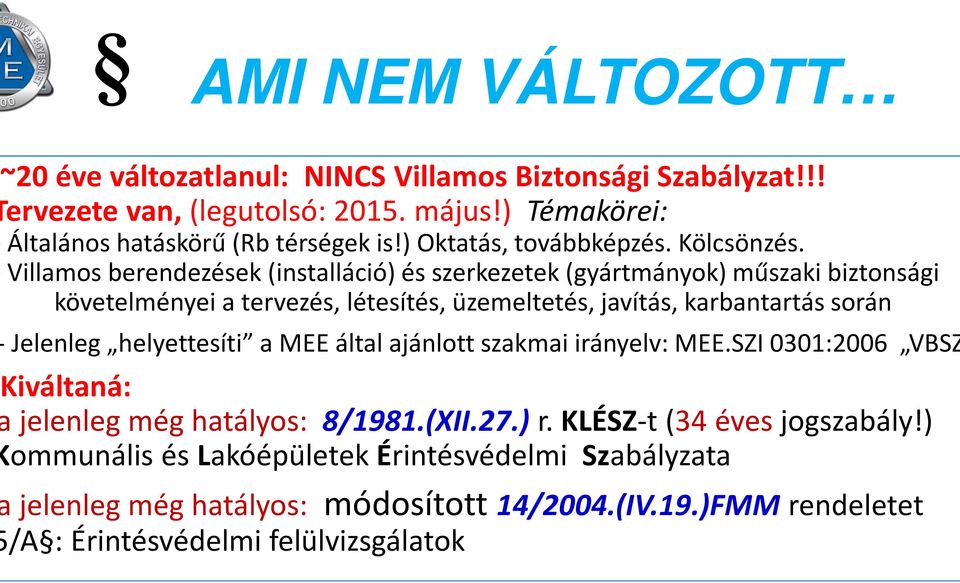

5 AMI NEM VÁLTOZOTT 20 éve változatlanul: NINCS Villamos Biztonsági Szabályzat!!! ervezete van, (legutolsó: május!) Témakörei: Általános hatáskörű (Rbtérségek is!) Oktatás, továbbképzés. Kölcsönzés. Villamos berendezések (installáció) és szerkezetek (gyártmányok) műszaki biztonsági követelményei a tervezés, létesítés, üzemeltetés, javítás, karbantartás során Jelenleg helyettesíti a MEE által ajánlott szakmai irányelv: MEE.SZI 0301:2006 VBSZ iváltaná: jelenleg még hatályos: 8/1981.(XII.27.) r. KLÉSZ-t(34 éves jogszabály!) ommunális és Lakóépületek Érintésvédelmi Szabályzata jelenleg még hatályos: módosított 14/2004.(IV.19.)FMM rendeletet /A : Érintésvédelmi felülvizsgálatok

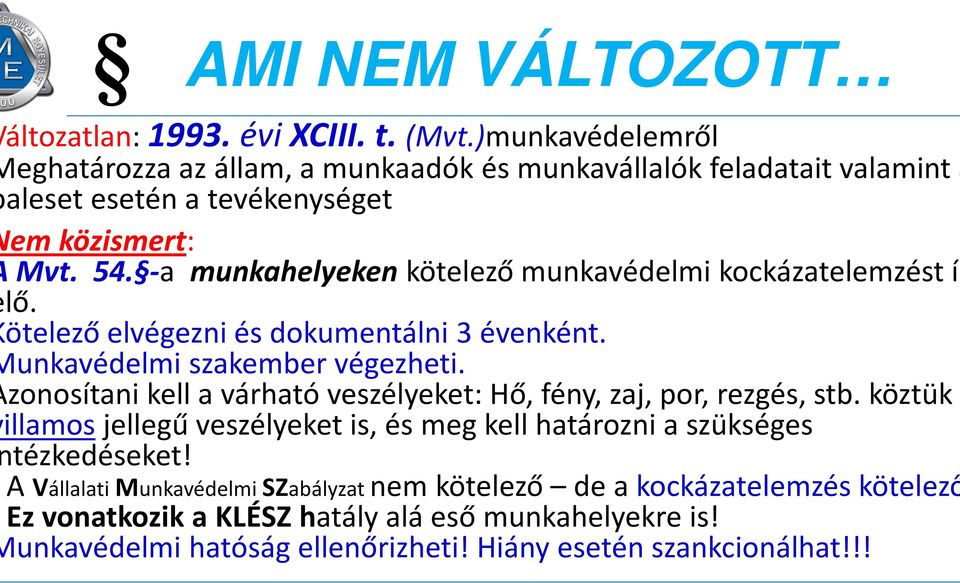

6 AMI NEM VÁLTOZOTT áltozatlan: évi XCIII. t. (Mvt.)munkavédelemről eghatározza az állam, a munkaadók és munkavállalók feladatait valamint a aleset esetén a tevékenységet em közismert: Mvt a munkahelyeken kötelező munkavédelmi kockázatelemzést ír lő. ötelező elvégezni és dokumentálni 3 évenként. unkavédelmi szakember végezheti. zonosítani kell a várható veszélyeket: Hő, fény, zaj, por, rezgés, stb. köztük illamosjellegű veszélyeket is, és meg kell határozni a szükséges tézkedéseket! A Vállalati Munkavédelmi SZabályzat nem kötelező de a kockázatelemzés kötelező Ez vonatkozik a KLÉSZ hatály alá eső munkahelyekre is! unkavédelmi hatóság ellenőrizheti! Hiány esetén szankcionálhat!!!

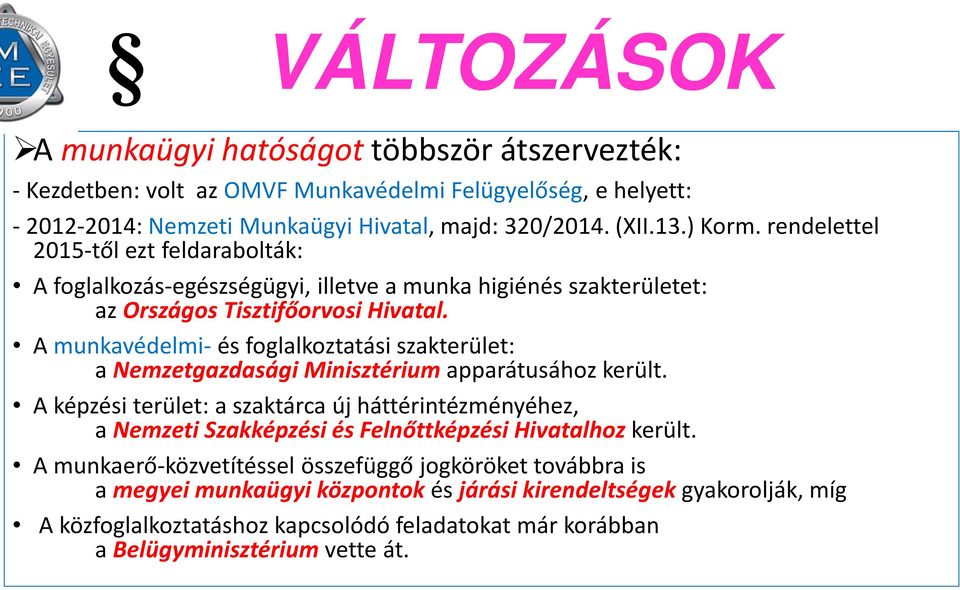

7 VÁLTOZÁSOK A munkaügyi hatóságot többször átszervezték: - Kezdetben: volt az OMVF Munkavédelmi Felügyelőség, e helyett: :Nemzeti Munkaügyi Hivatal, majd: 320/2014. (XII.13.) Korm. rendelettel 2015-től ezt feldarabolták: A foglalkozás-egészségügyi, illetve a munka higiénés szakterületet: az Országos Tisztifőorvosi Hivatal. Amunkavédelmi-és foglalkoztatási szakterület: a Nemzetgazdasági Minisztérium apparátusához került. A képzési terület: a szaktárca új háttérintézményéhez, a Nemzeti Szakképzési és Felnőttképzési Hivatalhoz került. A munkaerő-közvetítéssel összefüggő jogköröket továbbra is a megyei munkaügyi központok és járási kirendeltségek gyakorolják, míg A közfoglalkoztatáshoz kapcsolódó feladatokat már korábban a Belügyminisztérium vette át.

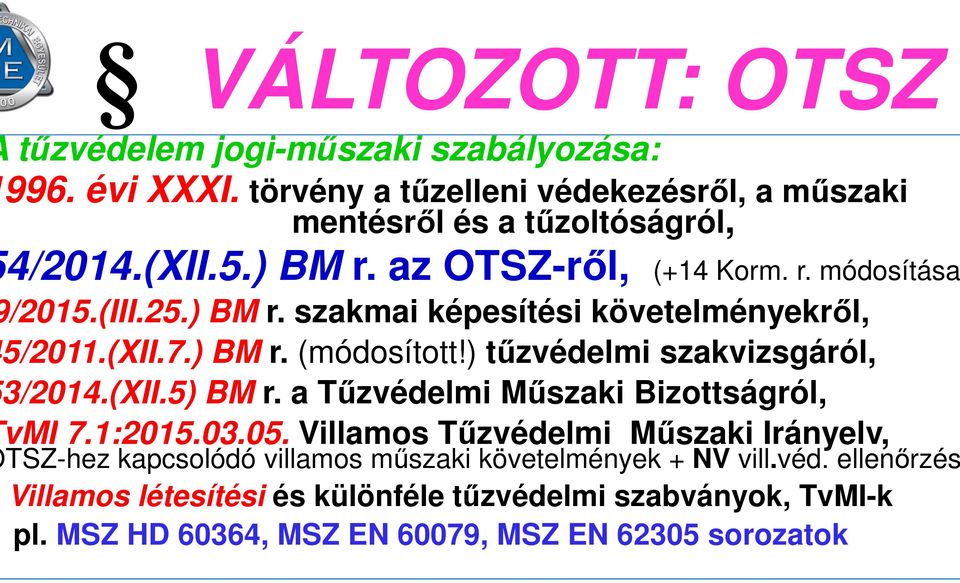

8 VÁLTOZOTT: OTSZ tűzvédelem jogi-műszaki szabályozása: 996. évi XXXI. törvény a tűzelleni védekezésről, a műszaki mentésről és a tűzoltóságról, 4/2014.(XII.5.) BM r. az OTSZ-ről, (+14 Korm. r. módosítása /2015.(III.25.) BM r. szakmai képesítési követelményekről, 5/2011.(XII.7.) BM r. (módosított!) tűzvédelmi szakvizsgáról, 3/2014.(XII.5) BM r. a Tűzvédelmi Műszaki Bizottságról, vmi 7.1: Villamos Tűzvédelmi Műszaki Irányelv, TSZ-hez kapcsolódó villamos műszaki követelmények + NV vill.véd. ellenőrzés Villamos létesítési és különféle tűzvédelmi szabványok, TvMI-k pl. MSZ HD 60364, MSZ EN 60079, MSZ EN sorozatok

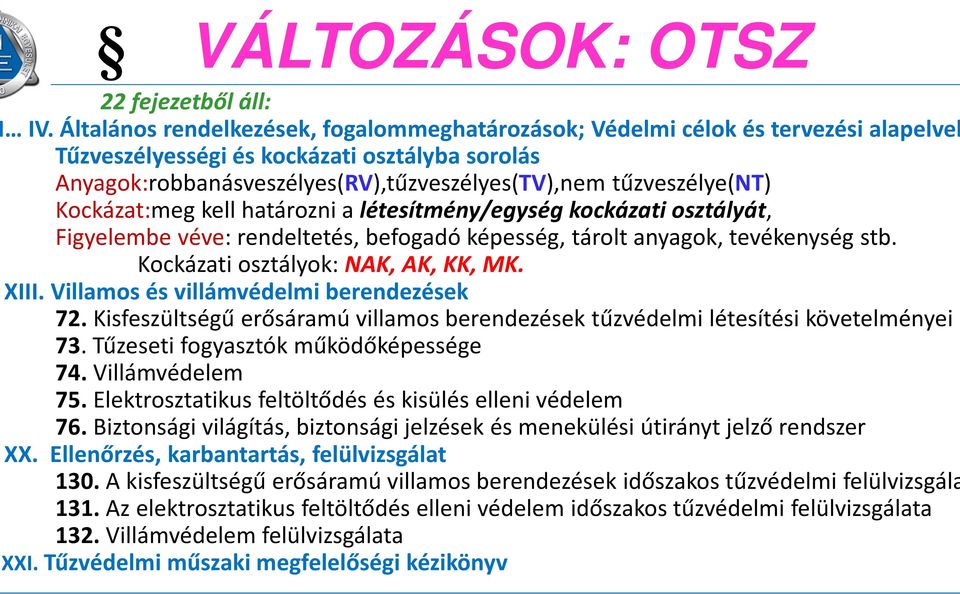

9 VÁLTOZÁSOK: OTSZ 22 fejezetből áll: IV. Általános rendelkezések, fogalommeghatározások; Védelmi célok és tervezési alapelvek Tűzveszélyességi és kockázati osztályba sorolás Anyagok:robbanásveszélyes(RV),tűzveszélyes(TV),nem tűzveszélye(nt) Kockázat:meg kell határozni a létesítmény/egység kockázati osztályát, Figyelembe véve: rendeltetés, befogadó képesség, tárolt anyagok, tevékenység stb. Kockázati osztályok: NAK, AK, KK, MK. XIII. Villamos és villámvédelmi berendezések 72. Kisfeszültségű erősáramú villamos berendezések tűzvédelmi létesítési követelményei 73. Tűzeseti fogyasztók működőképessége 74. Villámvédelem 75. Elektrosztatikus feltöltődés és kisülés elleni védelem 76. Biztonsági világítás, biztonsági jelzések és menekülési útirányt jelző rendszer XX. Ellenőrzés, karbantartás, felülvizsgálat 130. A kisfeszültségű erősáramú villamos berendezések időszakos tűzvédelmi felülvizsgála 131. Az elektrosztatikus feltöltődés elleni védelem időszakos tűzvédelmi felülvizsgálata 132. Villámvédelem felülvizsgálata XXI. Tűzvédelmi műszaki megfelelőségi kézikönyv

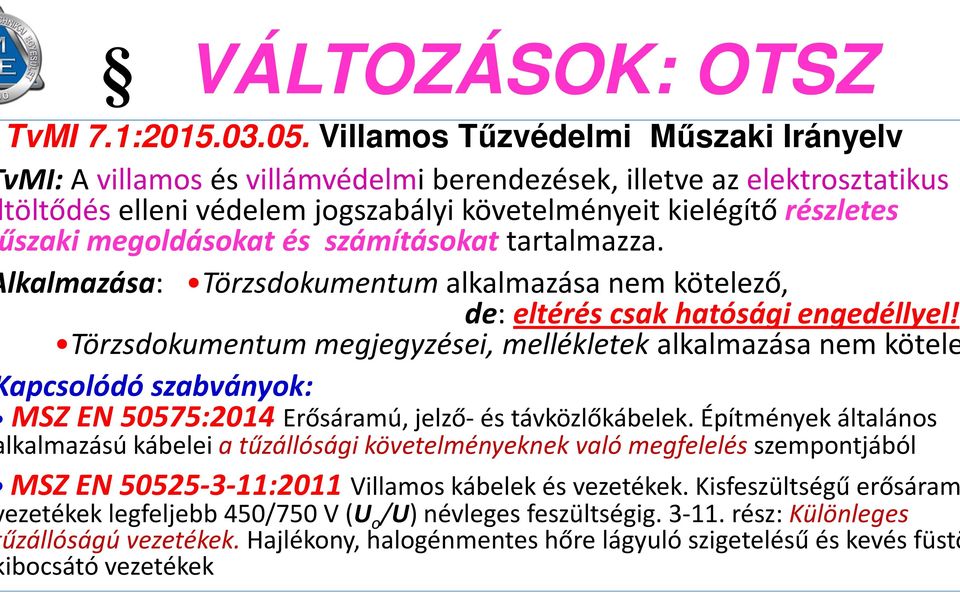

10 VÁLTOZÁSOK: OTSZ TvMI 7.1: Villamos Tűzvédelmi Műszaki Irányelv vmi: Avillamos és villámvédelmi berendezések, illetve az elektrosztatikus töltődés elleni védelem jogszabályi követelményeit kielégítő részletes szaki megoldásokat és számításokat tartalmazza. lkalmazása: Törzsdokumentumalkalmazása nem kötelező, de: eltérés csak hatósági engedéllyel! Törzsdokumentum megjegyzései, mellékletekalkalmazása nem kötele apcsolódó szabványok: MSZ EN 50575:2014 Erősáramú, jelző-és távközlőkábelek. Építmények általános lkalmazású kábelei a tűzállósági követelményeknek való megfelelés szempontjából MSZ EN :2011 Villamos kábelek és vezetékek. Kisfeszültségű erősáram ezetékek legfeljebb 450/750 V (U o /U) névleges feszültségig rész: Különleges űzállóságú vezetékek. Hajlékony, halogénmentes hőre lágyuló szigetelésű és kevés füstö ibocsátó vezetékek

11 A VILLAMOS SZABVÁNYOK VÁLTOZÁSAI

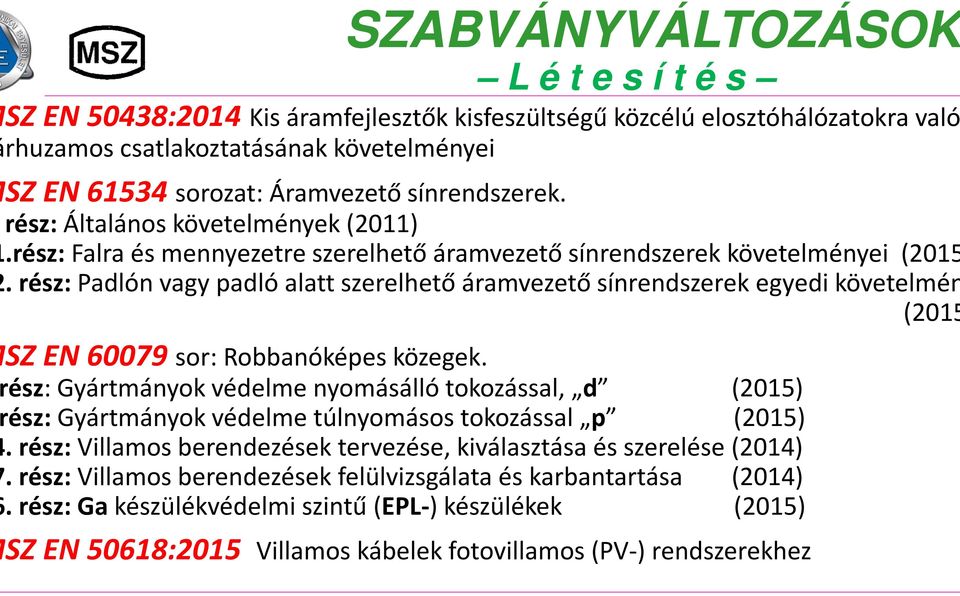

12 SZABVÁNYVÁLTOZÁSOK L é t e s í t é s SZ EN 50438:2014 Kis áramfejlesztők kisfeszültségű közcélú elosztóhálózatokra való rhuzamos csatlakoztatásának követelményei SZ EN sorozat: Áramvezető sínrendszerek. rész: Általános követelmények (2011).rész: Falra és mennyezetre szerelhető áramvezető sínrendszerek követelményei (2015. rész: Padlón vagy padló alatt szerelhető áramvezető sínrendszerek egyedi követelmén (2015 SZ EN sor: Robbanóképes közegek. ész: Gyártmányok védelme nyomásálló tokozással, d (2015) ész: Gyártmányok védelme túlnyomásos tokozással p (2015). rész: Villamos berendezések tervezése, kiválasztása és szerelése (2014). rész: Villamos berendezések felülvizsgálata és karbantartása (2014). rész: Ga készülékvédelmi szintű (EPL-) készülékek (2015) SZ EN 50618:2015 Villamos kábelek fotovillamos(pv-) rendszerekhez

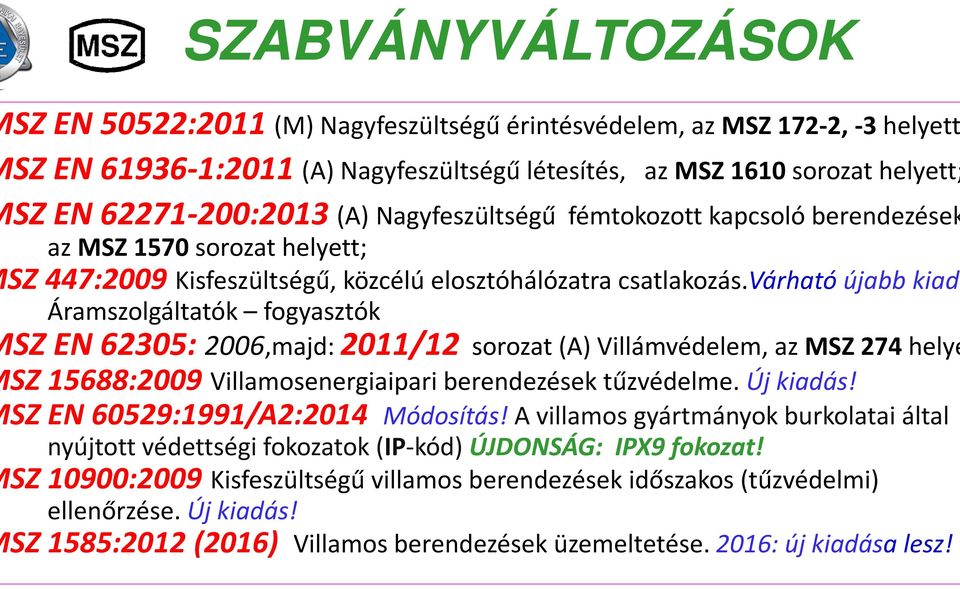

13 SZABVÁNYVÁLTOZÁSOK SZ EN 50522:2011 (M) Nagyfeszültségű érintésvédelem, az MSZ 172-2, -3 helyett SZ EN :2011 (A) Nagyfeszültségű létesítés, az MSZ 1610 sorozat helyett; SZ EN :2013 (A) Nagyfeszültségű fémtokozott kapcsoló berendezések az MSZ 1570 sorozat helyett; SZ 447:2009 Kisfeszültségű, közcélú elosztóhálózatra csatlakozás.várható újabb kiadá Áramszolgáltatók fogyasztók SZ EN 62305: 2006,majd: 2011/12 sorozat (A) Villámvédelem, az MSZ 274 helye SZ 15688:2009 Villamosenergiaipari berendezések tűzvédelme. Új kiadás! SZ EN 60529:1991/A2:2014 Módosítás! A villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (IP-kód) ÚJDONSÁG: IPX9 fokozat! SZ 10900:2009 Kisfeszültségű villamos berendezések időszakos (tűzvédelmi) ellenőrzése. Új kiadás! SZ 1585:2012 (2016) Villamos berendezések üzemeltetése. 2016: új kiadása lesz!

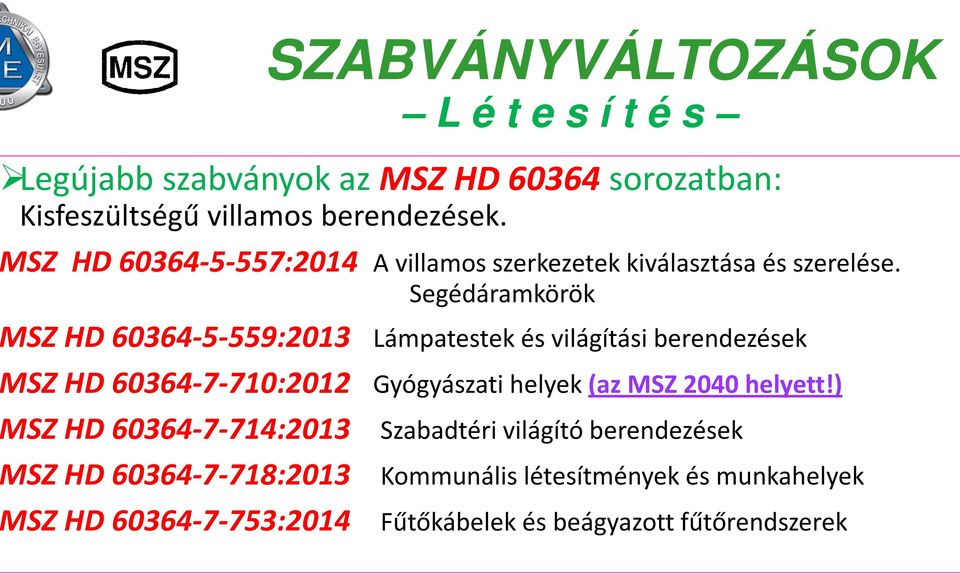

14 SZABVÁNYVÁLTOZÁSOK L é t e s í t é s Legújabb szabványok az MSZ HD sorozatban: Kisfeszültségű villamos berendezések. SZ HD :2014 A villamos szerkezetek kiválasztása és szerelése. Segédáramkörök SZ HD :2013 Lámpatestek és világítási berendezések SZ HD :2012 Gyógyászati helyek (az MSZ 2040 helyett!) SZ HD :2013 Szabadtéri világító berendezések SZ HD :2013 Kommunális létesítmények és munkahelyek SZ HD :2014 Fűtőkábelek és beágyazott fűtőrendszerek

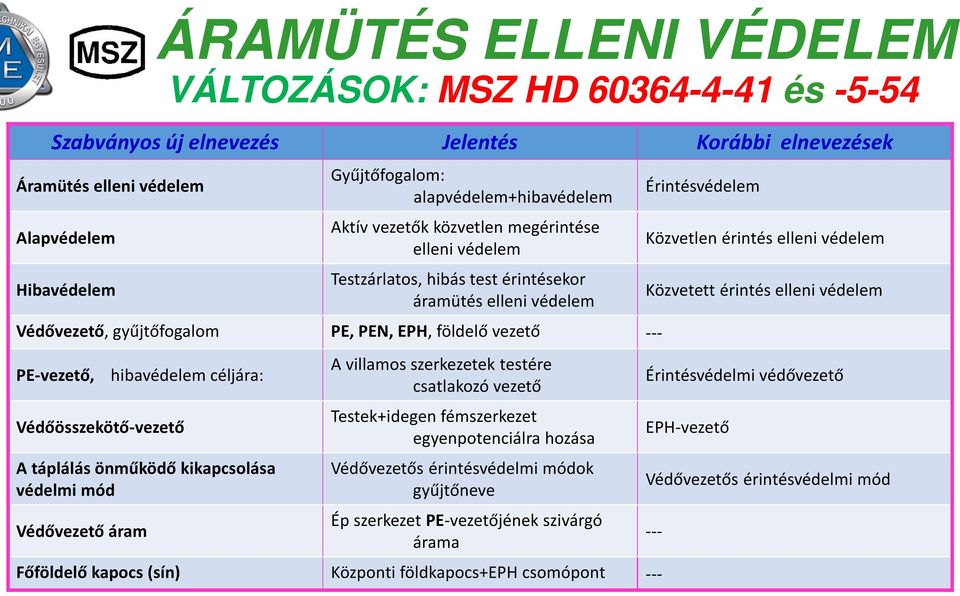

15 ÁRAMÜTÉS ELLENI VÉDELEM VÁLTOZÁSOK: MSZ HD és Szabványos új elnevezés Jelentés Korábbi elnevezések Áramütés elleni védelem Alapvédelem Hibavédelem Gyűjtőfogalom: alapvédelem+hibavédelem Aktív vezetők közvetlen megérintése elleni védelem Testzárlatos,hibás test érintésekor áramütés elleni védelem Védővezető, gyűjtőfogalom PE, PEN, EPH, földelő vezető --- PE-vezető, Védőösszekötő-vezető hibavédelem céljára: A táplálás önműködő kikapcsolása védelmi mód Védővezető áram A villamosszerkezetektestére csatlakozó vezető Testek+idegen fémszerkezet egyenpotenciálra hozása Védővezetős érintésvédelmi módok gyűjtőneve Ép szerkezet PE-vezetőjénekszivárgó árama Főföldelő kapocs (sín) Központi földkapocs+eph csomópont --- Érintésvédelem Közvetlen érintés elleni védelem Közvetett érintés elleni védelem Érintésvédelmi védővezető EPH-vezető Védővezetős érintésvédelmi mód ---

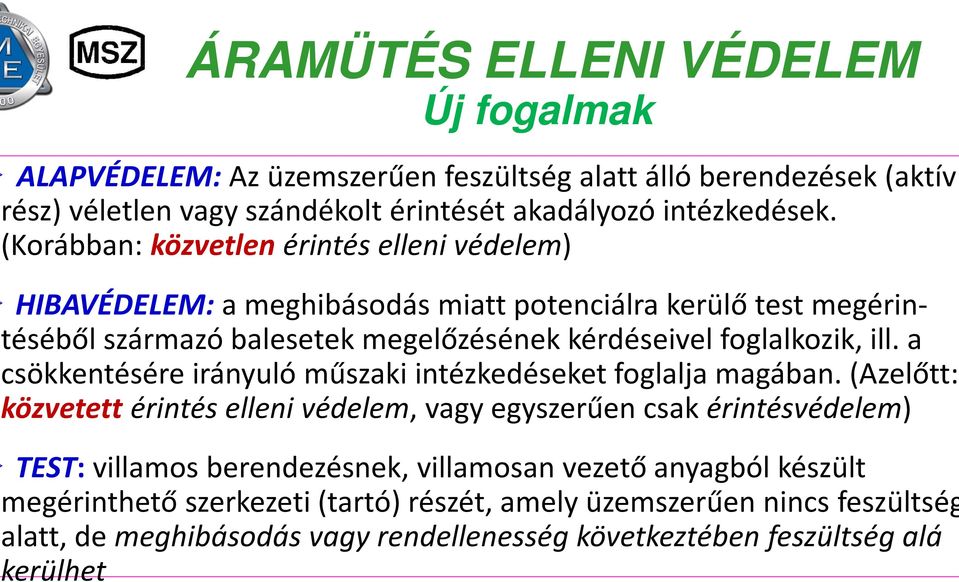

16 ÁRAMÜTÉS ELLENI VÉDELEM Új fogalmak ALAPVÉDELEM: Az üzemszerűen feszültség alatt álló berendezések (aktív rész) véletlen vagy szándékolt érintését akadályozó intézkedések. (Korábban: közvetlen érintés elleni védelem) HIBAVÉDELEM: a meghibásodás miatt potenciálra kerülő test megérintésébőlszármazó balesetek megelőzésének kérdéseivel foglalkozik, ill. a csökkentésére irányuló műszaki intézkedéseket foglalja magában. (Azelőtt: közvetett érintés elleni védelem, vagy egyszerűen csak érintésvédelem) TEST: villamos berendezésnek, villamosan vezető anyagból készült megérinthető szerkezeti (tartó) részét, amely üzemszerűen nincs feszültség alatt, de meghibásodás vagy rendellenesség következtében feszültség alá kerülhet

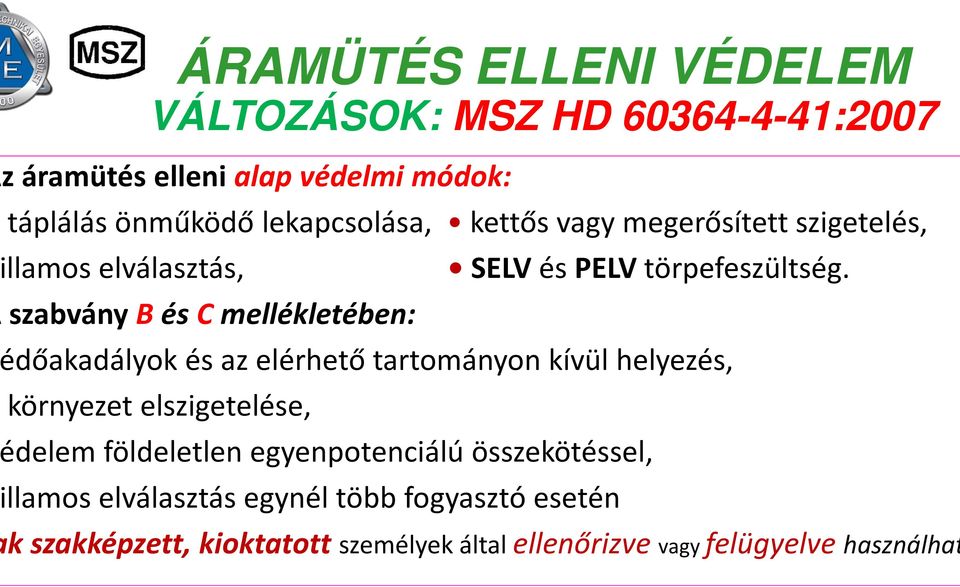

17 ÁRAMÜTÉS ELLENI VÉDELEM VÁLTOZÁSOK: MSZ HD :2007 z áramütés elleni alap védelmi módok: táplálás önműködő lekapcsolása, kettős vagy megerősített szigetelés, llamos elválasztás, SELV és PELV törpefeszültség. szabvány B és C mellékletében: dőakadályok és az elérhető tartományon kívül helyezés, környezet elszigetelése, delem földeletlen egyenpotenciálú összekötéssel, llamos elválasztás egynél több fogyasztó esetén k szakképzett, kioktatott személyek által ellenőrizve vagy felügyelve használhat

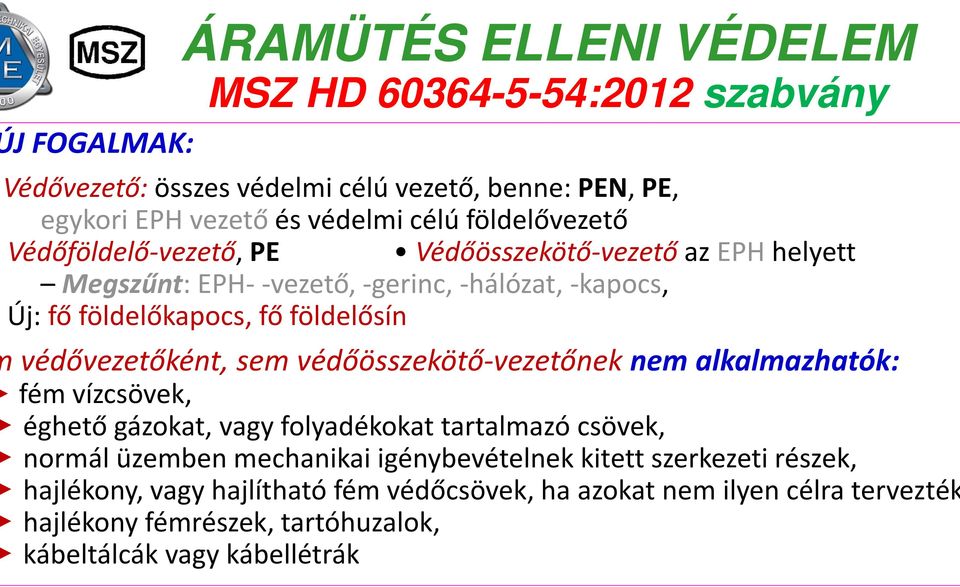

18 J FOGALMAK: ÁRAMÜTÉS ELLENI VÉDELEM MSZ HD :2012 szabvány Védővezető: összes védelmi célú vezető, benne: PEN, PE, egykori EPH vezető és védelmi célú földelővezető Védőföldelő-vezető, PE Védőösszekötő-vezető az EPH helyett Megszűnt: EPH--vezető, -gerinc,-hálózat, -kapocs, Új: fő földelőkapocs, fő földelősín védővezetőként, sem védőösszekötő-vezetőnek nem alkalmazhatók: fém vízcsövek, éghető gázokat, vagy folyadékokat tartalmazó csövek, normál üzemben mechanikai igénybevételnek kitett szerkezeti részek, hajlékony, vagy hajlítható fém védőcsövek, ha azokat nem ilyen célra tervezték hajlékony fémrészek, tartóhuzalok, kábeltálcák vagy kábellétrák

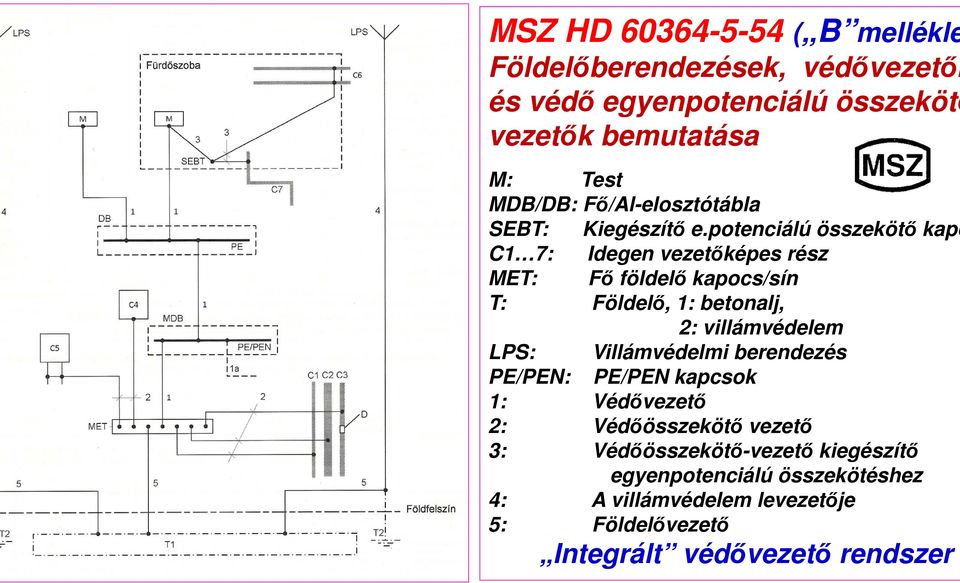

19 MSZ HD ( B mellékle Földelőberendezések, védővezetők és védő egyenpotenciálú összekötő vezetők bemutatása M: Test MDB/DB: Fő/Al-elosztótábla SEBT: Kiegészítő e.potenciálú összekötő kapo C1 7: Idegen vezetőképes rész MET: Fő földelő kapocs/sín T: Földelő, 1: betonalj, 2: villámvédelem LPS: Villámvédelmi berendezés PE/PEN: PE/PEN kapcsok 1: Védővezető 2: Védőösszekötő vezető 3: Védőösszekötő-vezető kiegészítő egyenpotenciálú összekötéshez 4: A villámvédelem levezetője 5: Földelővezető Integrált védővezető rendszer

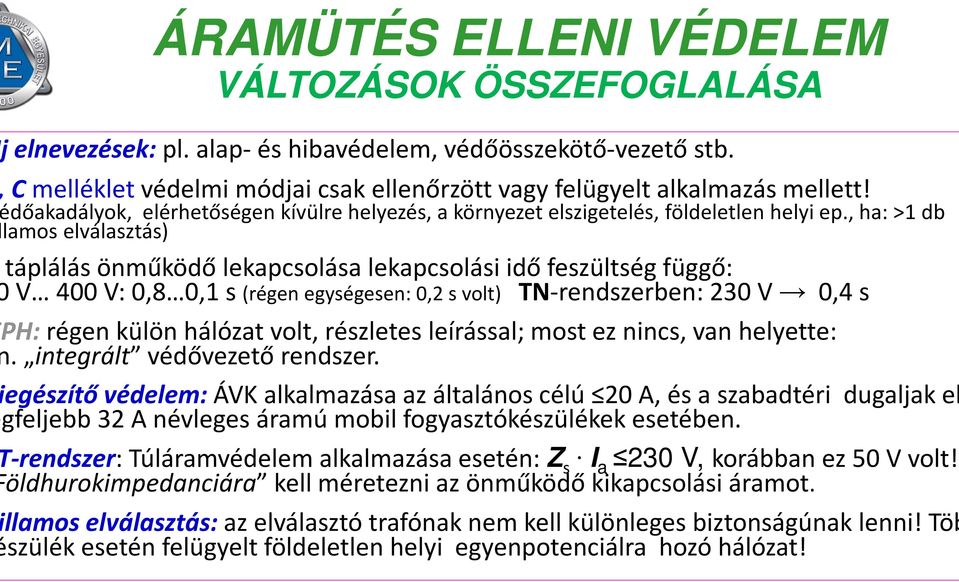

20 ÁRAMÜTÉS ELLENI VÉDELEM VÁLTOZÁSOK ÖSSZEFOGLALÁSA j elnevezések: pl. alap- és hibavédelem, védőösszekötő-vezető stb. C melléklet védelmi módjai csak ellenőrzött vagy felügyelt alkalmazás mellett! dőakadályok, elérhetőségen kívülre helyezés, a környezet elszigetelés, földeletlen helyi ep., ha: >1 db lamos elválasztás) táplálás önműködő lekapcsolása lekapcsolási idő feszültség függő: V 400 V: 0,8 0,1 s (régen egységesen: 0,2 s volt) TN-rendszerben: 230 V 0,4 s PH: régen külön hálózat volt, részletes leírással; most ez nincs, van helyette:. integrált védővezető rendszer. egészítő védelem: ÁVK alkalmazása az általános célú 20 A, és a szabadtéri dugaljak el gfeljebb 32 A névleges áramú mobil fogyasztókészülékek esetében. -rendszer: Túláramvédelem alkalmazása esetén: Z s I a 230 V, korábban ez 50 V volt! öldhurokimpedanciára kell méretezni az önműködő kikapcsolási áramot. llamos elválasztás: az elválasztó trafónak nem kell különleges biztonságúnak lenni! Töb szülék esetén felügyelt földeletlen helyi egyenpotenciálra hozó hálózat!

21 B) VILLAMOS TERMÉKEK FORGALMAZÁSA

22 Kisfeszültségű villamos termékek forgalmazása ALAP: 2014/35/EK Az Európai Parlament és a Tanács irányelve a meghatározott feszültséghatáron belüli használatra tervezett elektromos berendezésekre vonatkozó tagállami jogszabályok harmonizáciáról(2014. febrár 26.) (LVD) (Korábbiak:1973-ban/mód.1993-an/ és 2006-ban) Ennek magyar változata:a Kisfeszültségű Direktívamagyarországi honosítása: 79/1997. (XII. 31.) IKIM rendelet az egyes villamossági termékek biztonsági követelményeiről és az azoknak való megfelelőség értékeléséről (Várható az új kiadása!)

23 79/1997. (XII. 31.) IKIM r. Hatálya: A villamossági terméket gyártó, forgalmazó, valamint importáló gazdálkodó szervezetekre terjed ki. Biztonság: Villamossági termék az Európai Unióban kizárólag akkor hozható forgalomba, ha azt a gyártó úgy alakította ki és állította elő, hogy szabályos üzembe helyezés és karbantartás, valamint rendeltetésszerű használat esetén nem veszélyezteti az emberek, háziállatok biztonságát és a vagyonbiztonságot. Akkor felel meg: ha kielégíti az alapvető biztonságtechnikai követelményeket.

24 79/1997. (XII. 31.) IKIM r. Biztonságtechnikai követelmények (a termékre vonatkozó termék szabványok alapján!) Feliratok, jelölések, kezelési útmutató, azonosíthatóság, kialakítása biztonságosan és szabályszerűen összeszerelhető vagy csatlakoztatható legyen. Rendeltetésszerű használat és szabályos karbantartás esetén a felsorolt villamos veszélyekkel szemben védett legyen Villamossági termékek veszélyeivel szembeni védelem: Áramütés elleni védelem, megfelelő szigetelés, melegedés, hőmérsékletek, ívek vagy sugárzások Nem villamos természetű (mechanikus) veszélyek, védettség, A várható mechanikai, környezeti és túlterhelési igénybevételeket el tudják viselni.

25 79/1997. (XII. 31.) IKIM r. honosított harmonizált szabványok követelményeit kielégítő villamossági terméket úgy ll tekinteni, hogy az kielégíti az említett biztonsági követelményeket (közzétéve az MSZT abványügyi Közlönyében!) a termékretöbb, az Európai Közösségek irányelvein alapuló magyar jogszabály is natkozik, az adott terméknek meg kell felelnie mindegyik jogszabály előírásának Pl. mpresszor esetében alkalmazni kell rá 1. a gépekre-, 2. kisfeszültségű-, 3. nyomástartó ényekre-,4.emc-re vonatkozó előírásokat agyar nyelvű használati kezelési útmutató legyen! termék gyártója a megfelelőség értékelési eljárás elvégzésének és a termék egfelelőségének bizonyítása céljából jogosult bemutatni a bejelentett szervezet EK usvizsgálati tanúsítványát.

26 79/1997. (XII. 31.) IKIM r. egfelelőség-értékelési eljárás (az LVD III. melléklete alapján: A modul ) Teljes körű műszaki dokumentáció: leírások, kezelési útmutatók, alkatrész ajzok, mechanikus és áramköri rajzok, számítások, tervezési és gyártási technológiai) rajzok és tervek. izsgálati dokumentáció: jegyzőkönyvek, tanúsítványok Minőség biztosítási és irányítási, műszaki ellenőrzési eljárások alkalmazása teljes gyártás során CE- jelölés alkalmazása a terméken és EU megfelelőségi nyilatkozat észítése (10 évi hozzáférhetőség). Mindezek alapján: FELELŐSÉGVÁLLALÁS!!!

27 79/1997. (XII. 31.) IKIM r. megfelelőségi nyilatkozatnak tartalmaznia kell: a gyártó vagy a gyártó meghatalmazott Európai Unióban letelepedett épviselője nevét és címét, a villamossági termék rövid leírását, főbb műszaki adatait, hivatkozást a honosított harmonizált szabványokra, hivatkozást azokra az előírásokra, amelyeknek való megfelelőségről yilatkoznak (ha vannak ilyenek), a gyártó vagy a gyártó Európai Unióban letelepedett képviselőjének evében aláíró kötelezettség vállalására felhatalmazott személy zonosíthatóságát, azon év utolsó két számjegyét, amelyben a CE jelölést elhelyezték.

28 79/1997. (XII. 31.) IKIM r. A műszaki dokumentációnak ki kell terjednie a villamossági termék kialakítására, gyártására és működésére. Tartalmaznia kell: - a villamossági termék általános (részletes) leírását, -az elvi kialakítást, gyártási rajzokat és alkatrészvázlatokat, részegység rajzokat, áramköri rajzokat stb., -az említett rajzoknak, vázlatoknak, illetve a villamossági termék működésének megértéséhez szükséges leírásokat és magyarázatokat, - az egészében, illetve részben alkalmazott szabványok jegyzékét, illetve azoknak a megoldásoknak a leírását, amelyek az ezen rendeletben rögzített biztonsági követelmények kielégítését szolgálják olyan esetekben, amikor szabványokat nem alkalmaztak, - a konstrukciós számításokat és az elvégzett vizsgálatok eredményeit, - a vizsgálati jegyzőkönyveket.

29 C) A jelölés alkalmazásának gyakorlata Egy problémás termék: háztartási jellegű elosztótáblák (MSZ EN ) gyedi forgalmazásának buktatói

30 A témánkhoz kapcsolódó LÉTESÍTÉSI SZABVÁNYOK MSZ HD sor. Kisfeszültségű villamos berendezések MSZ HD MSZ HD MSZ EN MSZ EN MSZ EN MSZ Áramütés elleni védelem - Földelőberendezések és védővezetők Áramütés elleni védelem (szerkezetek) Védettségi fokozok, IP-kód Robbanóképes közegek Kisfeszültségű hálózatra csatlakozás

31 A témánkhoz kapcsolódó TERMÉKSZABVÁNYOK MSZ EN MSZ EN 60269sorozat: MSZ EN sorozat: MSZ EN sorozat: MSZ EN MSZ EN MSZ EN MSZ EN MSZ EN sorozat: MSZ EN sorozat: Gépek villamos szerkezetei Olvadóbiztosítók Kismegszakítók Kisfeszültségű kapcsoló- és vezérlő készülékek - Megszakítók - Kapcsolók, szakaszolók - Kontaktorok és motorvédő kapcsolók - Vezérlő-áramköri készülékek és kapcsolóelemek Áram-védőkapcsolók Áram-védőkapcsolók, beépített túláramvédelemmel MSZ EN sorozat: Kisfeszültségű kapcsoló- és vezérlőberendezések

32 Kisfeszültségű kapcsoló és vezérlő berendezések MSZ EN sorozat Régi: MSZ EN sorozat -1. Tipizált, részlegesen tipizált berendezések, -2. Síncsatornás rendszerek, -3. Elosztótáblák, (szakképzetlen kezelők), -4. Felvonulási berendezések, -5. Közcélú hálózat elosztó berendezései Érvényes volt: ig! Új: MSZ EN sorozat: -1. Általános szabályok, -2. Teljesítmény-kapcsolóberendezése (1-2: együtt kell használni! ) -3. Elosztótáblák, (szakképzetlen kezelőknek), -4. Felvonulási berendezések, -5. Közcélú hálózat elosztó berendezései, -6. Síncsatornás rendszerek Érvényes: októbertől Tervezet: IEC/TR Útmutató adatköz-h

33 Kisfeszültségű kapcsoló és vezérlő berendezések MSZ EN :2013 Szakképzettség nélküli személyek által kezelhető elosztótáblák ELLEMZŐI: HÁZTARTÁSI jellegűek, energia elosztásra alkalmazzák, ezelése: LAIKUSOK által! Kapcsolási műveletek, biztosító csere lmenő áramkörök védő eszközei: olvadó biztosító, kismegszakító, ram-védőkapcsoló, - és PE- vezetők kapcsai, jelző- és vezérlőkészülékek f ~300 V AC, névleges áram: I na 250 A, leágazások: I nc 125 A árt jellegű, állandó üzemű, beltéri vagy kültéri gyidejűségi tényező: 0,8 (2 3 leágazás) 0,5 ( 10 leágazás)

34 Kisfeszültségű kapcsoló és vezérlő berendezések MSZ EN :2013 Elosztótáblák, JELLEMZŐI: Lökő feszültség állóság: U imp mint az alkalmazási hely áramköreié Védettség: általában elég az IP20 védettségi fokozat Mechanikai ellenálló képesség (ütésállóság), IK-kód(IEC szerint) beltéri berendezés: IK 05, kültéri berendezés: IK 07 Kialakítás és szerkezet: alkatrészek készülékek, zárhatóság, képzetlen személyek ne állítsák át a beállításokat, Működési követelmények: üzemi-(50 Hz) és lökőfeszültség állóság, melegedési határok, zárlati szilárdság EMC

35 Kisfeszültségű kapcsoló és vezérlő berendezések MSZ EN :2013 Elosztótáblák Típus vizsgálatok az 1. rész szerint Szerkezeti kialakításra vonatkozó ellenőrzések nyagok (korrózió, hő- és tűz állóság, felemelés, ütés, jelölések) urkolatok, IP-védettség, égközök, kúszóáramutak, ramütés elleni védelem, védő áramkörök, apcsolókészülékek és alkatelemek beépítése, első villamos áramkörök és csatlakozások, ülső vezetők csatlakozó kapcsai.

36 Kisfeszültségű kapcsoló és vezérlő berendezések MSZ EN :2013 losztótáblák Típus vizsgálatok az 1. rész szerint működésre vonatkozó ellenőrzések ielektromos tulajdonságok: ipari frekvenciával (50 Hz) és lökő sz. melegedés igazolása: vizsgálattal, leszármaztatás hasonló gységekre, ellenőrzés értékeléssel számítással (egyrekeszes erendezés <630 A), árlati szilárdság ellenőrzése: referencia konstrukcióval való sszehasonlítás, vizsgálattal: fő- és leágazó áramkörök, nullavezető lektromágneses összeférhetőség (EMC) echanikai működés (200x!)

37 losztótáblák Kisfeszültségű kapcsoló és vezérlő berendezések MSZ EN :2013 Darabvizsgálatok az 1. rész szerint zerkezeti kialakítás ellenőrzése: Jegyzőkönyvet kell készíteni ltalános szemrevételezés, beépített elemek, épség MINDEN urkolatok védettségi fokozata berendezésről/mezőről!! gközök és kúszóáramutak ramütés elleni védelem, és a védőáramkörök első villamos áramkörök és összekötések ülső vezetők csatlakozó kapcsai echanikai működés működés ellenőrzése: ielektromos tulajdonságok (50 Hz, 1 s; szigetelési ellenállás mérés =500 V DC/1000Ω/V ezetékezés, üzemi működés, és funkció

38 Kisfeszültségű kapcsoló és vezérlő berendezések MSZ EN :2013 végfelhasználók felé nyújtott biztonság garanciája a szabvány alkalmazás ockázatos megoldás: a nem 100%-ban vizsgált, és tanúsított rendezés gyártása, illetve ilyen berendezés használata. Ebben az esetb következményeket a végszerelő berendezésgyártó viseli!!! losztótáblák MI A CÉLSZERŰ MEGOLDÁS? a a berendezés készítőjének nincs lehetősége teljes körű vizsgálatra, akko törekedni kell arra, hogy az adottságoknak megfelelően elvégezzenek lenőrzéseket, pl. szemrevételezés, épség, csatlakozások, keresztmetszetek, védettség (IP20 szigetelési ellenállás mérés, védővezető folytonossága, áramkörök ellenőrzése, mechanikus és villamos működés ellenőrzése.

39 Kisfeszültségű kapcsoló és vezérlő berendezések MSZ EN :2013 Elosztótáblák MI A CÉLSZERŰ MEGOLDÁS? Ellenőrizni kell a kialakítást a várható terhelés, melegedés szempontjábó l. a kismegszakítók, biztosítók elhelyezése térközökkel stb. A felszerelés és üzembe helyezés után ÉV-műszerrel ellenőrizzük az adott elyen várható zárlati áramot, ez legtöbbször néhány 100 A, amit a ialakításnak és a beépített készülékeknek el kell tudni viselni. A vizsgálatok után: - a berendezést el kell látni cég és azonosító jellel, minden mérést, ellenőrzést dokumentálni kell (ezt megőrizzük), kinyilváníthatjuk, hogy a berendezést megvizsgáltuk és az adott helyre ervezett berendezés az adott felszerelés helyén jól működik és megfelel a endeltetésének!

40 FIGYELMEZTETÉS! Ismernünk kell: a vonatkozó jogszabályokat, szabványokat! Tudnunk kell: - Mikor, milyen szabályt tartok be? - Mikor, milyen szabályt nem tartok be? (Miért nem tartom be: nem akarom, vagy nem tudom betartani!) És mindig tisztában kell lenni ezek következményeivel, kockázatával és ekből eredő felelősséggel!!!!!! (rossz esetben: anyagi károk, plusz költségek, szabálysértés; még rosszabb esetben büntetőjogi felelősséggel!)

41 illamos termékek MEE * november 11. Kívánom az említett kellemetlenségek elkerülését, remélem, hogy ebben a segítségükre voltam! Köszönöm a figyelmet! Arató Csaba a MEE tagja cs.arato@fre .hu vagy csabarat@gmail.co
