FÓKUSZBAN AZ ÁRAMÜTÉS ELLENI VÉDELEM ÉRINTÉSVÉDELEM HIBAVÉDELEM. Dr. Novothny Ferenc ( PhD) Egyetemi docens
|
|
|
- Adél Vargané
- 9 évvel ezelőtt
- Látták:
Átírás
1 FÓKUSZBAN AZ ÁRAMÜTÉS ELLENI VÉDELEM ÉRINTÉSVÉDELEM HIBAVÉDELEM Dr. Novothny Ferenc ( PhD) Egyetemi docens Óbudai Egyetem Kandó Kálmán Villamosmérnöki Kar Villamosenergetikai Intézet VET
2 EGYENPOTENCIÁLRA-HOZÁS és POTENCIÁLKIEGYENLÍTÉS Védővezetős hibavédelmi módok hatásosságát javító kiegészítő védelmi módok RCD (ÁVK) EPH Cél: a különböző vezetőképes részek közel azonos potenciálra hozása életvédelem (áramütés) túlfeszültség-védelem (átütés, átívelés) elektromágneses összeférhetőség (jeltorzítás, zavarjel)

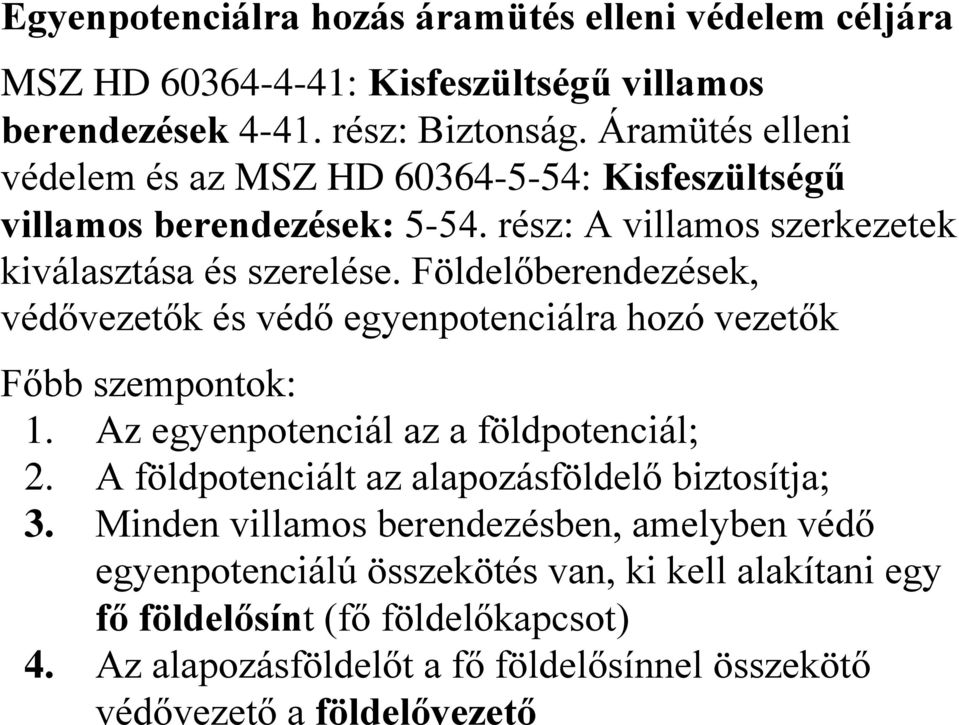

3 Egyenpotenciálra hozás áramütés elleni védelem céljára MSZ HD : Kisfeszültségű villamos berendezések rész: Biztonság. Áramütés elleni védelem és az MSZ HD : Kisfeszültségű villamos berendezések: rész: A villamos szerkezetek kiválasztása és szerelése. Földelőberendezések, védővezetők és védő egyenpotenciálra hozó vezetők Főbb szempontok: 1. Az egyenpotenciál az a földpotenciál; 2. A földpotenciált az alapozásföldelő biztosítja; 3. Minden villamos berendezésben, amelyben védő egyenpotenciálú összekötés van, ki kell alakítani egy fő földelősínt (fő földelőkapcsot) 4. Az alapozásföldelőt a fő földelősínnel összekötő védővezető a földelővezető
4 Földelővezető Korrózió ellen védett Korrózió ellen nem védett Legkisebb Legkisebb keresztmetszet keresztmetszet mm 2 -ben Mechanikai sérülés ellen védett mm 2 -ben Mechanikai sérülés ellen nem védett Réz Acél Réz Acél 2,
5 (Amennyiben az egyenpotenciálra hozás céljára EPH sín külön ki van építve földelővezetőnek minősül az EPH sínt a fő földelősínnel összekötő vezető is.)
6
7 A FŐ FÖLDELŐSÍNHEZ A KÖVETKEZŐKET KELL HOZZÁKÖTNI: a) A védő egyenpotenciálra hozó vezetőket. Az 1. ábrán 2-es számmal jelöltek (régi nevükön EPH vezetők). Új létesítéseknél csak a fogadószinten találhatóak, és azon kiterjedt vezetőképes szerkezeteket hozzák azonos potenciálra, amelyek kívülről idegen potenciált hozhatnak be az épületbe. Minimális keresztmetszetükről az MSZ HD rendelkezik miszerint: réz esetén 6 mm 2 ; alumínium esetén 16 mm 2 ; acél esetén 50 mm 2. b) Földelővezetőket (az 1. ábrán 5-ös számmal jelölt) c) Védővezetőket. A testeket bekötő PE vezetők (az 1. ábrán 1-es számmal jelölt); d) Üzemi földelővezetőket, ha szükséges.
8
9 A HIBAVÉDELMI CÉLÚ EGYENPOTENCIÁLRA HOZÁST A TOVÁBBI SZINTEKEN TOVÁBBI VÉDŐVEZETŐK VALÓSÍTJÁK MEG A fogadószintről a következő szinti elosztó PE sínjéig haladó védővezető a PE vezető és az EPH vezető feladatát egyaránt ellátja (PEEPH) (1. ábra 1-es jelű vezetője). A további szinteken a villamos szerkezetek PE vezetővel (1. ábra 1-es jelű vezetők) csatlakoznak a szinti elosztó PE sínjére. A további szinteken az idegen fémszerkezetek egyenpotenciálra hozását a kiegészítő védő egyenpotenciálra hozó vezetők (1. ábra 3-mas jelű vezetők) valósítják meg. A vezeték keresztmetszete nagyobb kell, hogy legyen, mint a testet bekötő védővezető keresztmetszetének fele! kiegészítő védő egyenpotenciálra hozó vezető a szinti elosztó PE sínére bekötött testek között is alkalmazható (kiegészítő egyenpotenciálra hozás). A kiegészítő védő egyenpotenciálra hozó vezető keresztmetszete a két testet bekötő védővezető kisebbikénél kell, hogy nagyobb legyen.
10 VILLÁMVÉDELMI CÉLÚ POTENCIÁLKIEGYENLÍTÉS Mivel kell kiegészíteni az áramütés elleni védelemre kialakított földpotenciálú rendszert, hogy villámvédelmi szempontból is megfeleljen? Hogyan kell a túlfeszültség-korlátozókat a védővezetőkhöz csatlakoztatni? MSZ EN Villámvédelem szabványsorozat MSZ HD Kisfeszültségű villamos berendezések rész. Villamos szerkezetek kiválasztása és szerelése. Leválasztás, kapcsolás és vezérlés fejezet. Túlfeszültség-védelmi eszközök
11
12 Milyen legyen a túlfeszültség-védelmi eszközt bekötő vezető színe? MSZ HD :2009 szabvány 534. fejezet Túlfeszültség-védelmi eszközök Bekötővezetők: A fázisvezetőt a túlfeszültség-védelmi eszközzel és a túlfeszültség-védelmi eszközt a fő földelő kapoccsal vagy védővezetővel összekötő vezetők a bekötővezetők. Sajnos a bekötővezetők színére sem itt sem más szabványokban nincs egyértelmű előírás. Azonban célszerűnek az látszik, hogy színe egyezzen meg annak a vezetőnek a színével, amelyhez csatlakozik. Miután üzemi áramot nem vezet ezért: a védővezető oldali lehet zöld/sárga, az aktív vezető oldali fekete, ha fázisvezetőhöz csatlakozik, vagy kék, ha nulla vezetőhöz csatlakozik (A bekötővezeték hossza korlátos!) És mekkora legyen a keresztmetszete?
13 Ha a kapcsolatos áramkör aktív vezetőinek keresztmetszete nagyobb vagy egyenlő, mint 4 mm 2 akkor a bekötővezeték keresztmetszete 4 mm 2 réz (vagy vele egyenértékű) legyen; Ha a kapcsolatos áramkör aktív vezetőinek keresztmetszete kisebb, mint 4 mm 2 akkor a bekötővezeték keresztmetszete egyezzen meg az aktív vezető keresztmetszetével. Az itt elmondottak a 3. ábra LPZ 2 és LPZ 3 (Lightning Protection Zone) villámvédelmi zónában alkalmazott túlfeszültség-korlátozókra vonatkoznak!
14
15 Mert az MSZ EN :2013 Kisfeszültségű túlfeszültség-védelmi eszközök szabvány szerinti 1-es típusú túláram-levezetők bekötővezetője legalább 16 mm 2 réz, vagy vele egyenértékű keresztmetszetű kell, hogy legyen!
16 A villámvédelmi rendszer (LPS) fokozatától függetlenül MSZ EN :2011 szabvány szerint a fő földelősínt a földelővel összekötő földelővezető minimális keresztmetszete LPS fokozata A vezető anyaga A földelővezető minimális keresztmetszete [mm 2 ] réz 16 I.-IV. alumínium 25 acél 50
17 Épület belsejében a belső kiterjedt fémszerkezeteket a potenciálkiegyenlítő sínhez csatlakoztató potenciálkiegyenlítő vezető minimális keresztmetszete amelyen már csak kisebb részvillámáram folyhat MSZ EN :2011 szabvány szerint: LPS fokozata I.-IV. A vezető anyaga Az fémszerkezeteket a potenciálkiegyenlítő sínhez csatlakoztató potenciálkiegyenlítő vezető minimális keresztmetszete [mm 2 ] réz 6 alumínium 10 acél 16
18 A 6 mm 2 réz potenciálkiegyenlítő vezetőnként csak akkor elegendő keresztmetszet, ha a villámvédelmi s biztonsági távolság be van tartva (villámáram eloszlik)!
19 Ha s biztonsági távolságot nem tudjuk betartani 16 mm 2 keresztmetszet kell!
20 EMC CÉLÚ POTENCIÁLKIEGYENLÍTÉS MSZ EN 50310:2011 Egyenpotenciálú összekötések és földelések alkalmazása olyan épületekben, amelyekben informatikai berendezések vannak A szabvány a földelőhálózatokkal és potenciálkiegyenlítő kötésekkel szemben olyan minimumkövetelményeket fogalmaz meg, amelyek azt hivatottak biztosítani, hogy az informatikai berendezések és informatikai kábelek: megbízható vonatkoztatási potenciálon legyenek, az elektromágneses zavarok által ne legyenek veszélyeztetve.
21 A szabvány a kialakításra három típusmegoldást javasol: sugaras potenciálkiegyenlítés, összekötő vezetőgyűrű kialakítása, hálószerű potenciálkiegyenlítő hálózat kialakítása.
22
23
24 MSZ HD :2012
25
26
27
28 KÖSZÖNÖM A FIGYELMET ÉRINTÉSVÉDELEM HIBAVÉDELEM Dr. Novothny Ferenc ( PhD) Egyetemi docens Óbudai Egyetem Kandó Kálmán Villamosmérnöki Kar Villamosenergetikai Intézet VET
