2 Egyenáram a villamos hálózaton A kábelek gyilkosa

3 Túróczi és Társa Erősáramú Mérnöki Iroda KFT

4 Társaságunk 1993-tól foglalkozik a villamosenergia elosztó hálózaton a zavarok vizsgálatával

5 A zavarok fajtáit az MSz szabvány alapján határozzuk meg, de a definíciók az Áramszolgáltatás mérvadó zavarai!

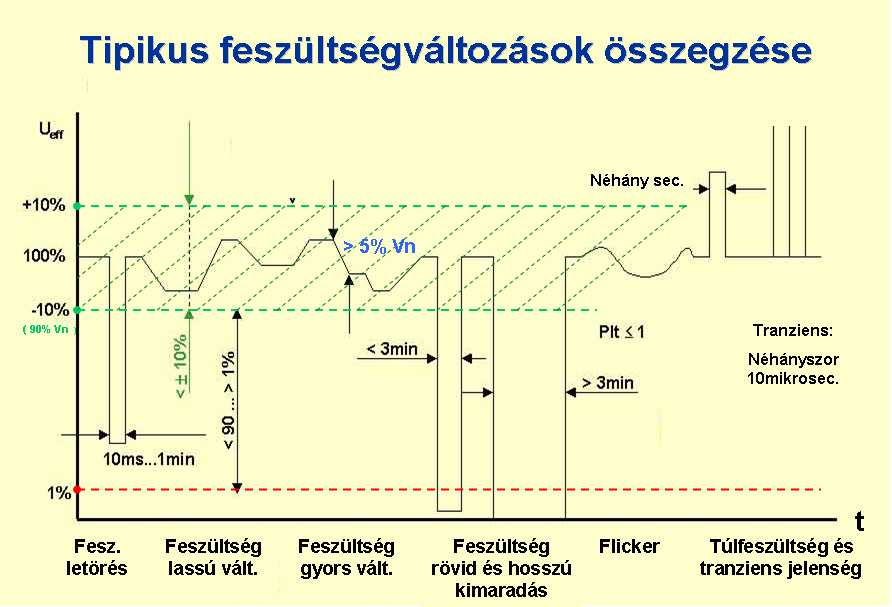

6 Az MSz szabvány és a G5/4 javaslatok ismerete nélküli, képzetlen ember még ezt a mérést is jó hálózatnak minősítette! Esemény típusa Darab Tranziens esemény 0 Feszültség emelkedés 0 Feszültség letörés 2 Feszültség hullám 7 Harmonikus határt meghaladó események 999* Hosszú idejű (t < 3 perc) feszültség kimaradás 0 Rövid idejű (t < 3 perc) feszültség kimaradás 0 * Megjegyzés: A számláló 1000-nél megáll!

7 Ugyan azon a helyen mért adatok, de kiterjesztve a nulla vezetői zavarszint mérésére is! Megjegyzés: AUX = a nulla vezetői áram THD(i) értéke

8 Vizsgáljuk meg a fázisáram- és a nulla vezetői áram egyenáramú összetevőit is! Megjegyzés: AUX = a nulla vezetői áram DC összetevő értéke

9 A vasmag mágnesezési görbe jelentős, 5%-nál nagyobb DC összetevő mellett eltorzul! A torzulás hatására a mérőváltó egységek hamis jelet adnak, de ez még a kisebbik hiba.

10 ISMERŐS EZ A FOGALOM: KATÓDVÉDELEM A csővezetékek korrózióvédelméről beszélünk! A szigetelés sérülésekor fém ionok nem a csővezeték fém szerkezetéből, hanem a földeléshez beépített fém magnézium - lapokból képződnek, emiatt a lemezek elfogynak, pótolni kell.

11 Természetesen a katódvédelemnek az elosztóhálózat fém szerkezeteire való hatása, veszélye ismert, ezeket a behatásokat az MVM vagy az Egyetem szakemberei is sokszor-, részletesen vizsgálták már. DE AKKOR MIÉRT IS BESZÉLJÜNK RÓLA?

12 Fordítsuk meg az ok-okozatot! Mi történik akkor, ha nincs külső hatás, de mint példánkban jelentős arányú DC is mérhető a hálózaton?

13 Az adott mérés során a csillagponti földelő irányába 15,34A RMS egyenáramú összetevő volt mérhető! Mindössze 2Ω értékű földelés esetén is ez 30V egyenfeszültségű eltolódást jelent!

14 A nemlineáris fogyasztói berendezések DC zavarai miatt a hálózatunk olyan, mintha a csillagponti földelést fémesen egy katódvédelemhez kötöttük volna!

15 A jelenség akkor jelentkezik látványosan, ha a kábel szerkezete tartalmaz mechanikai védelmet nyújtó fém külső burkolatot is 0,4kV-on ilyenek a SzAMKAtVM, SzAMKASM típusok A kábel szigetelés sérülésekor a nulla- vagy a PE vezető fém szerkezete a szennyezett - jól vezető - talajvízen keresztül a földpotenciállal érintkezik.

16 A nulla-és a PE vezeték, valamint a csillagponttal fémesen kapcsolt EPH hálózat a potenciálemelkedés miatt fokozott korróziónak van kitéve!

17 A hagyományos, acél-, vagy alumínium páncélozásúkábelek esetében számolni lehet a PEN, osztott szerelésnél a PE vagy az N vezeték folytonosságának megszakadásával. A potenciálemelkedés miatt agresszívabb korrózió hatására az EPH összekötés sérülhet!

18 Minden felkészült villamos szakember tudja, a hibaáram relék kiválasztásakor az egyenáramúbehatás ellen védett típus alkalmazása javasolható. Az esetleg meglévő, hagyományos típusok cseréje igen költséges-, de szükséges megoldás.

19 Sérülés esetén a szükséges kábelcsere hossza-és emiatt a javítás költsége szinte felbecsülhetetlen. Egy transzformátornál átlagosan 500fm kábel cseréjének anyagértéke a jelenlegi kb *HUF/fm árszinten számolva már 11Millió HUF * Megjegyzés: án az NYY 4*240mm2 1kV-os kábel beszerzési ára HUF/fm

20 MI A MEGOLDÁS? Legfeljebb 20%-os DC összetevőértékéig az ultragyors, t < 0,1msec sebességű aktív harmonikus szűrőalkalmazása egy lehetséges és hatékony rendszert biztosít.

21 Méréseink alapján ben felismertük a DC komponens veszélyét-és fejlesztettük ki szűrőnket

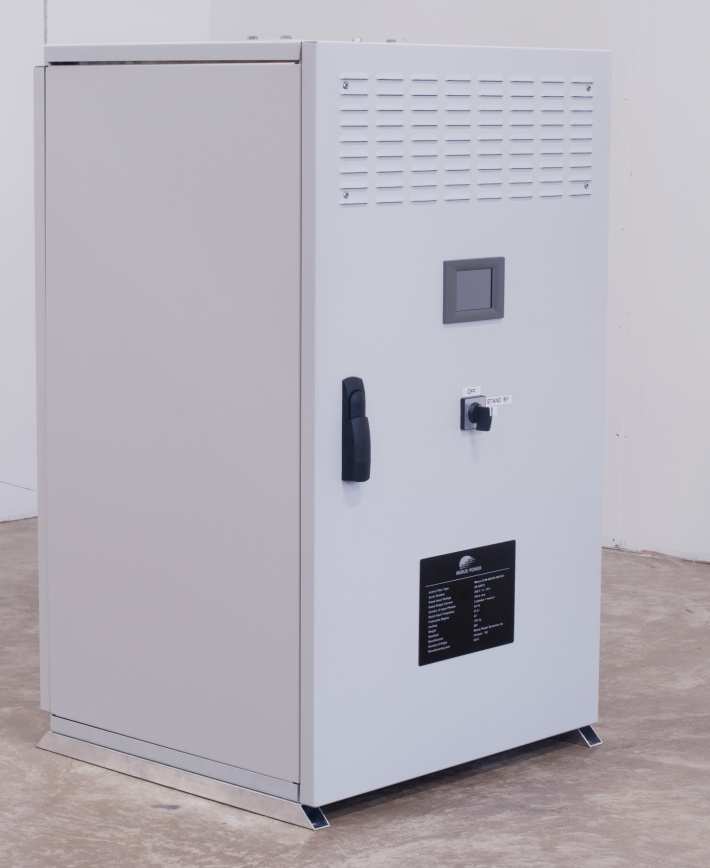

A definiált t<0,1msec paraméterrel üzemelő MERUS -TTEMI HU szűrője állja a terhelést! A képen a MERUS 100A -400-50 -4W TTEMI HU típusú aktív harmonikus zavarszűrő látható.

22 A definiált t<0,1msec paraméterrel üzemelő MERUS -TTEMI HU szűrője állja a terhelést! A képen a MERUS 100A W TTEMI HU típusú aktív harmonikus zavarszűrő látható. A négy vezetékes-, a fázisáramban 100A, a nulla vezetékben 300A zavaráram kompenzálására alkalmas típusból Magyarországon mára több, mint 25 készülék bizonyította megfelelősségét.

23 A kVA egységteljesítményű modul, párhuzamos üzemben szinte korlátlan zavar-áramot biztosít MERUS M W TTEMI HU típusú aktív harmonikus zavarszűrő Három vezetékes, 1,35MVA teljesítményű zavar kompenzálására alkalmas

24 Minden műszaki emberben joggal felmerülő kérdés: Mennyire is valós ez a veszély?

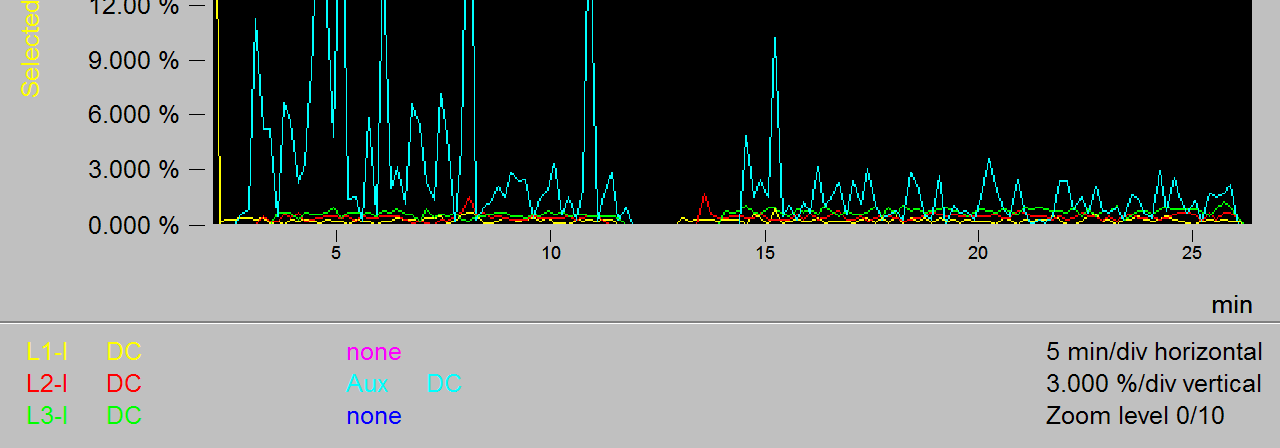

25 Ez a diagram valós mérés eredménye. A DC komponens folyamatos 25-45% aránya mellett több, mint 2órán keresztül, tartósan meghaladta a 150%-os értéket is!

26 A 2.500%-os THD(i) érték instabil villamos hálózatot, a 600%-os tartalom közel 80V DC potenciál eltolódást, gyakori inverter hibát és leállást, sőt üzemzavart is okozott!

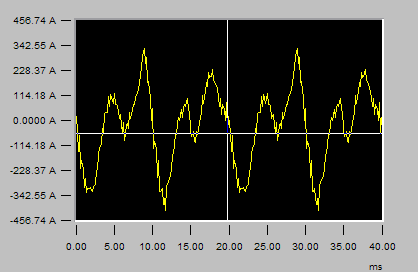

27 A két transzformátor közötti rezonancia mellett szinte fel sem ismerhető a fázisáram szinuszos jelalakja. Ezt a zavart már mi is csak nehezen tudtuk kompenzálni

28 Ismerős Önnek, találkozott már a fantom hiba jelenségével?

29 Társaságunk felelősséggel segít Önnek a nem azonosíthatóhibák okainak feltárásában, kijavításában, a zavarok kompenzálásában.

30 Munkánkat - szakértelmünk mellett az AQAP 2120 ISO 9001integrált minőségbiztosítási rendszere jellemzi.

31 Megköszönjük szíves figyelmüket! Kérdéseikre szívesen válaszolnak ügyvezetőink a konferencián-, vagy az elérhetőségeiken: Túróczi Péter turoczi.peter@ttemi.hu 56/ Túróczi József turoczi.jozsef@ttemi.hu 56/
