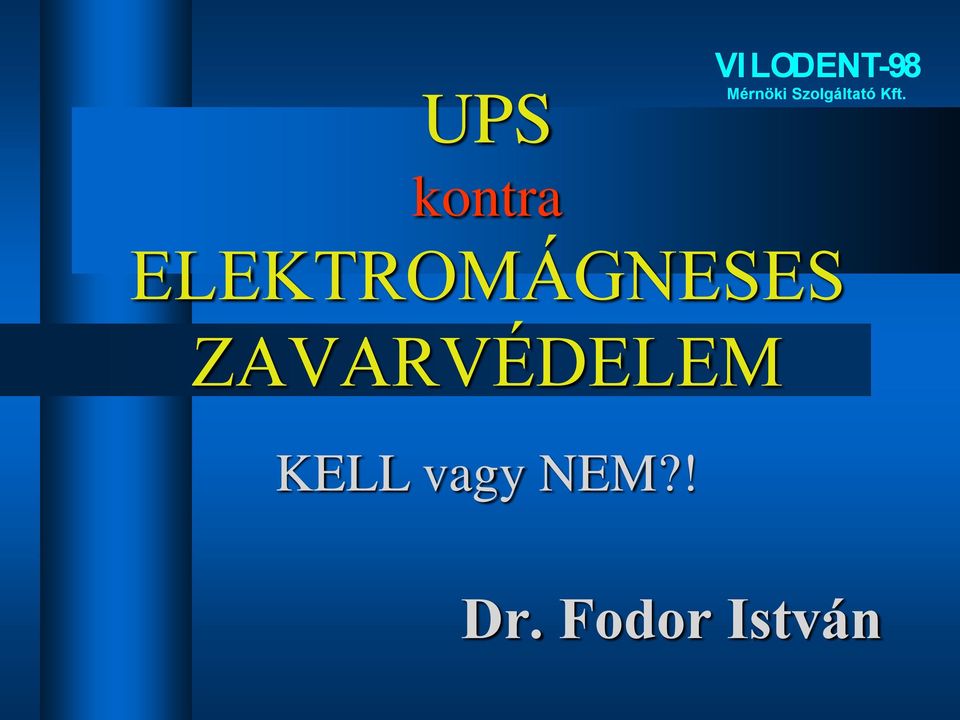

1 UPS VILODENT-98 Mérnöki Szolgáltató Kft. kontra ELEKTROMÁGNESES ZAVARVÉDELEM KELL vagy NEM?! Dr. Fodor István

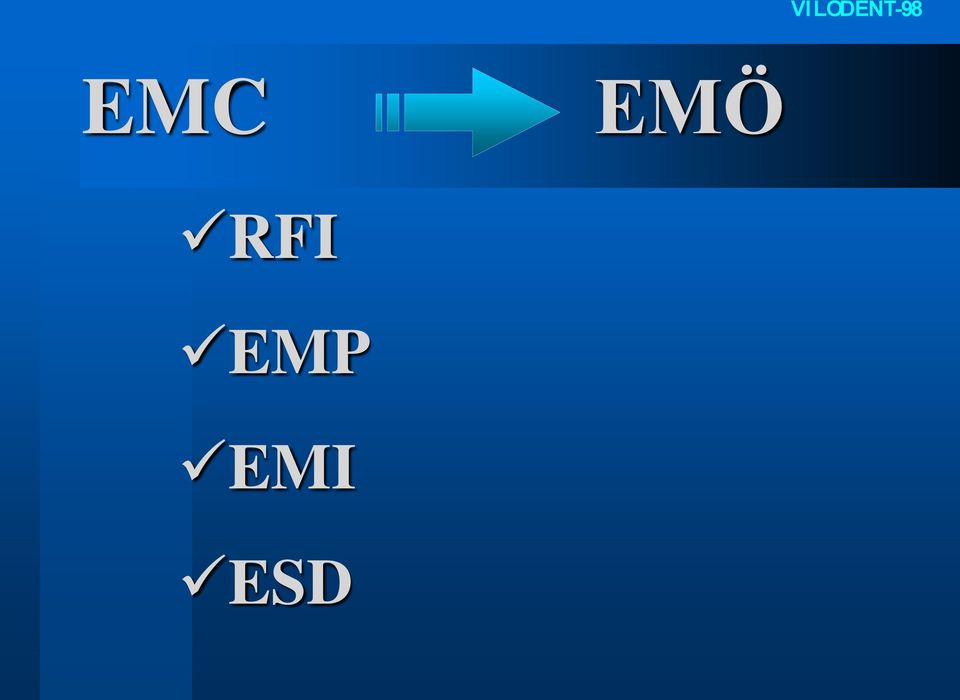

2 EMC EMÖ RFI EMP EMI ESD

3 EMC?? My neighbour has had a new heart pacemaker fitted. Every time he makes love my garage doors open. (Bob Hope, the American comedian)

4 EMC! Az elektromágneses összeférhetőség a villamos berendezéseknek az a tulajdonsága, hogy képesek egymás (és saját) környezetében zavartalanul működni.

5 Ami közös ZAVARFORRÁS CSATOLÁS ZAVART BERENDEZÉS

Hazai szabvány helyzet - ma - MSZ EN 61000-6-3 zavar kibocsátás -6-4 zavar kibocsátás, ipari

6 Hazai szabvány helyzet - ma - MSZ EN zavar kibocsátás -6-4 zavar kibocsátás, ipari -6-1 zavartűrés -6-2 zavartűrés, ipari - és még vagy 80 további IEC vagy MSZ EN - 9/2008 ÖTM

7 Villamos rendszerek zavarai - működéssel együtt járó zavar - parazita zavarok

8 Zavarjelek - bejutási mód - frekvencia - az előfordulás jellege - energiaszint - stb. (pl: zérussorrendű áram)

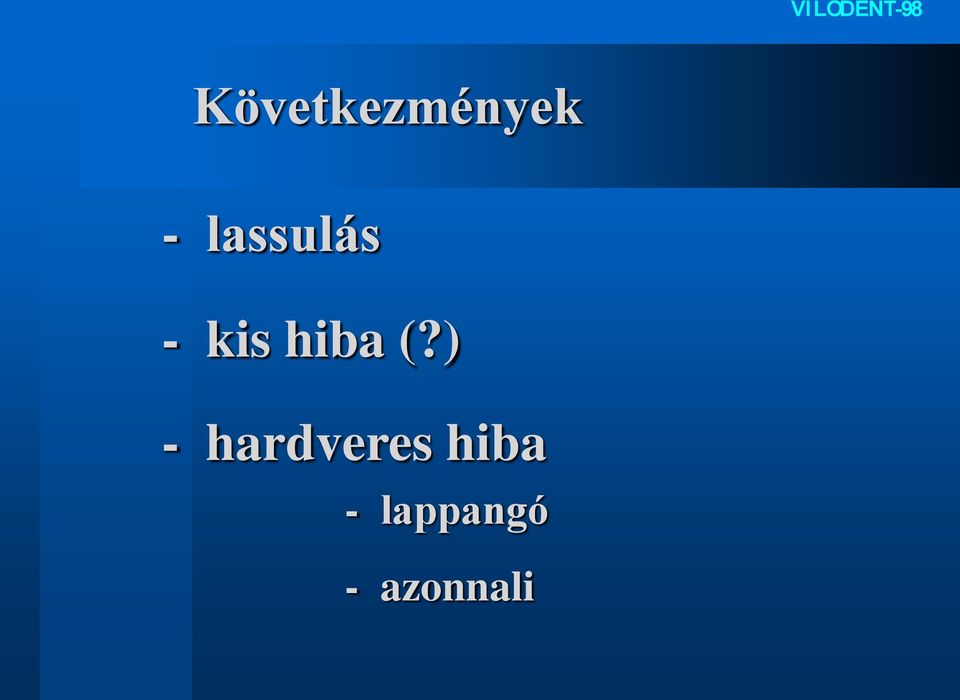

9 Következmények - lassulás - kis hiba (?) - hardveres hiba - lappangó - azonnali

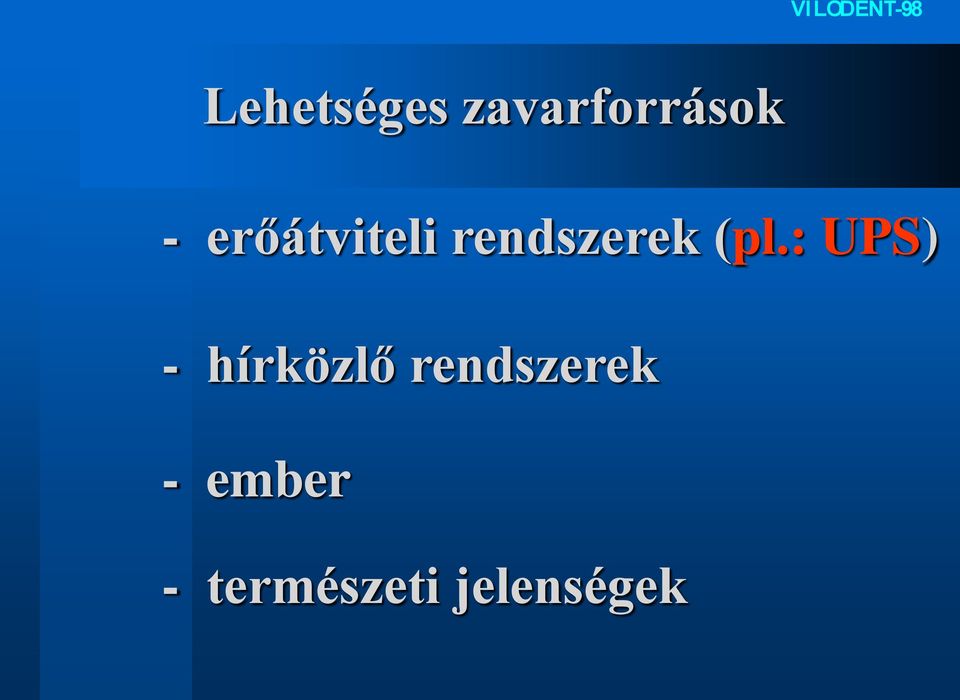

10 Lehetséges zavarforrások - erőátviteli rendszerek (pl.: UPS) - hírközlő rendszerek - ember - természeti jelenségek

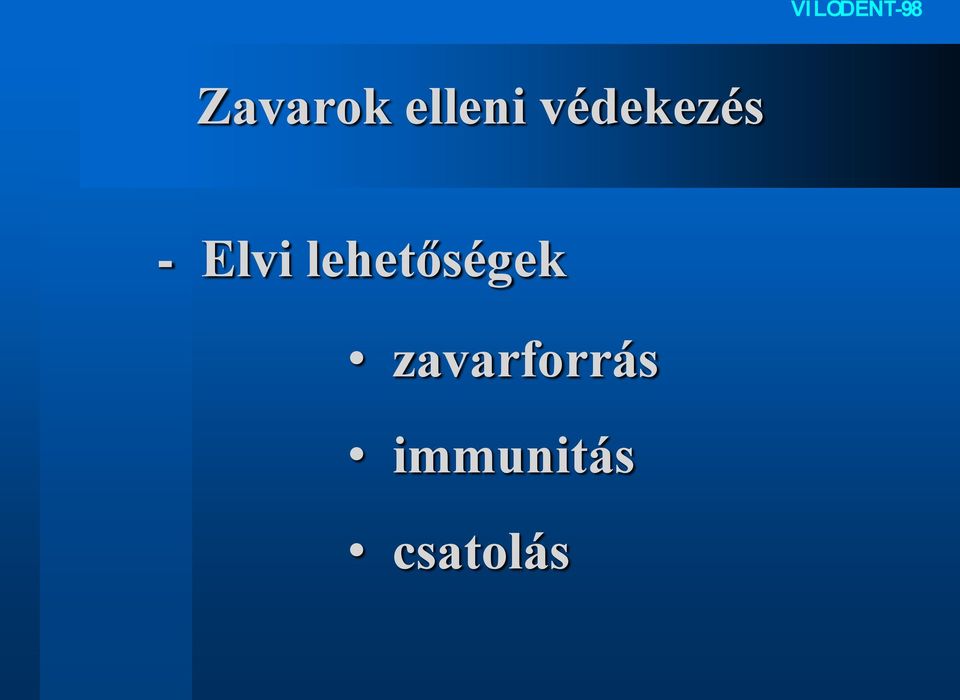

11 Zavarok elleni védekezés - Elvi lehetőségek zavarforrás immunitás csatolás

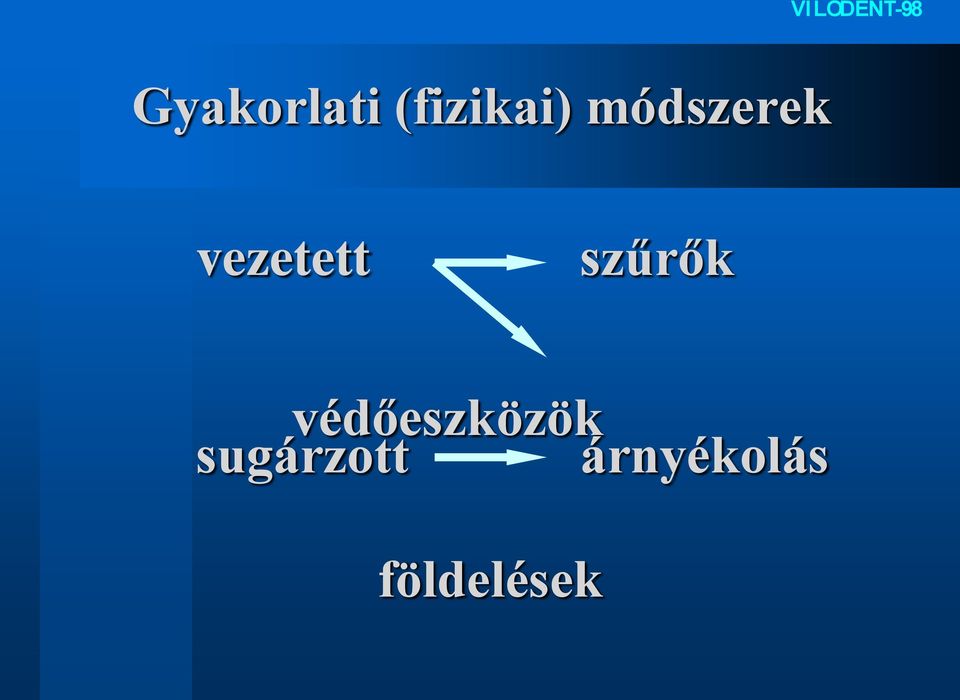

12 Gyakorlati (fizikai) módszerek vezetett szűrők védőeszközök sugárzott árnyékolás földelések

13 Gyakori hibák - Az olcsó megoldás - A sztereotip védelem

14 Az olcsó megoldás - A tenderben nem volt - Már a készülékben van - Ez nem ad ki zavart - Van villámvédelem a házon! vagy a drága??!

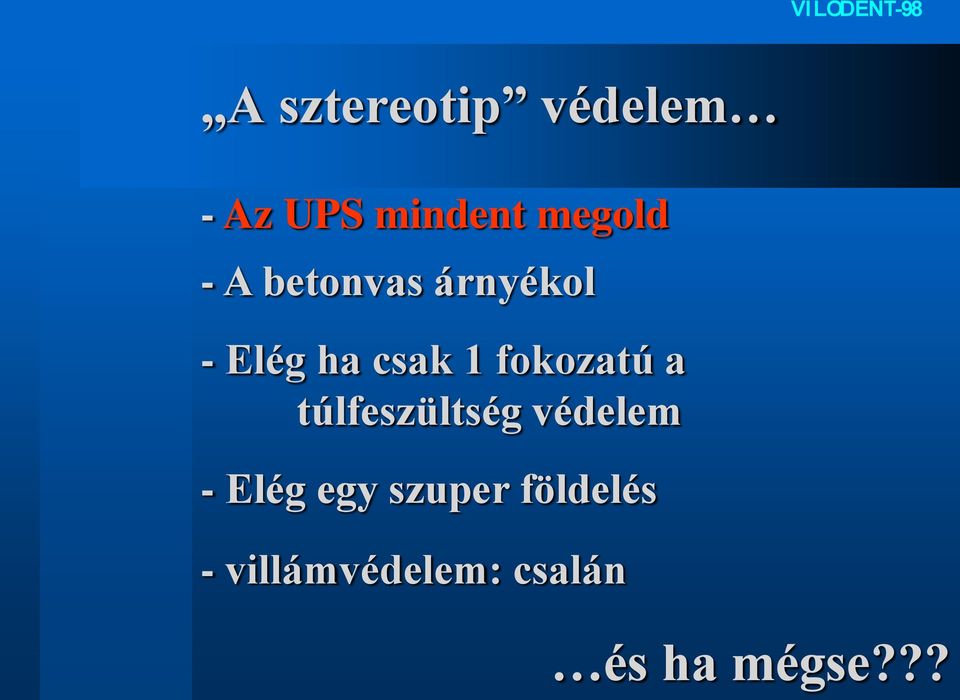

15 A sztereotip védelem - Az UPS mindent megold - A betonvas árnyékol - Elég ha csak 1 fokozatú a túlfeszültség védelem - Elég egy szuper földelés - villámvédelem: csalán és ha mégse???

16 UPS és EMC Harmonikus torzítás Túlfeszültségvédelem ESD

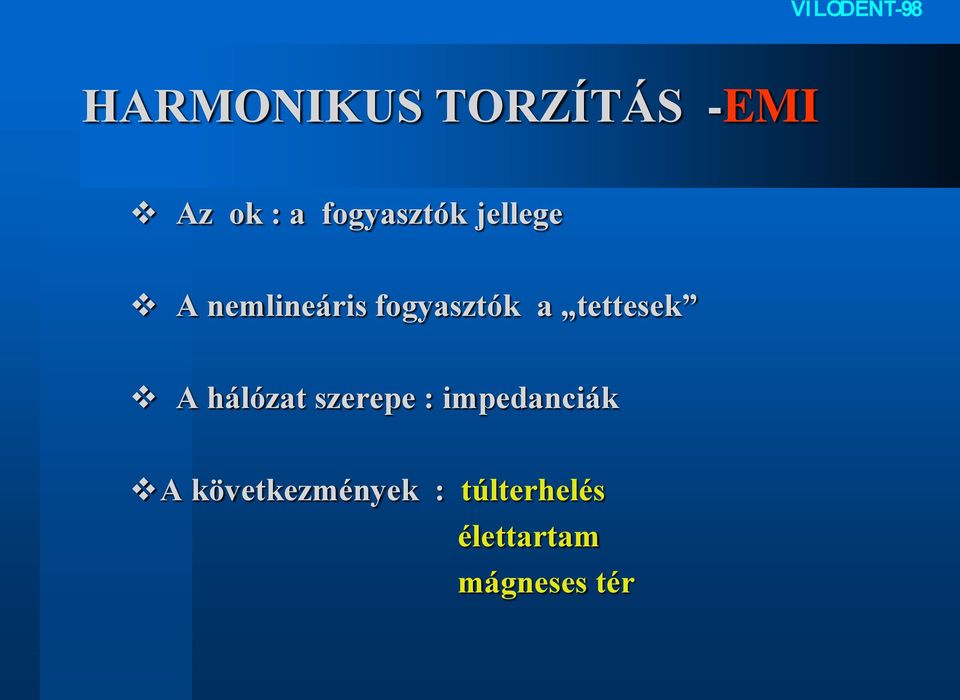

17 HARMONIKUS TORZÍTÁS -EMI Az ok : a fogyasztók jellege A nemlineáris fogyasztók a tettesek A hálózat szerepe : impedanciák A következmények : túlterhelés élettartam mágneses tér

3. harmonikus VILODENT-98 I R 0 150 I R 1 50 I 150

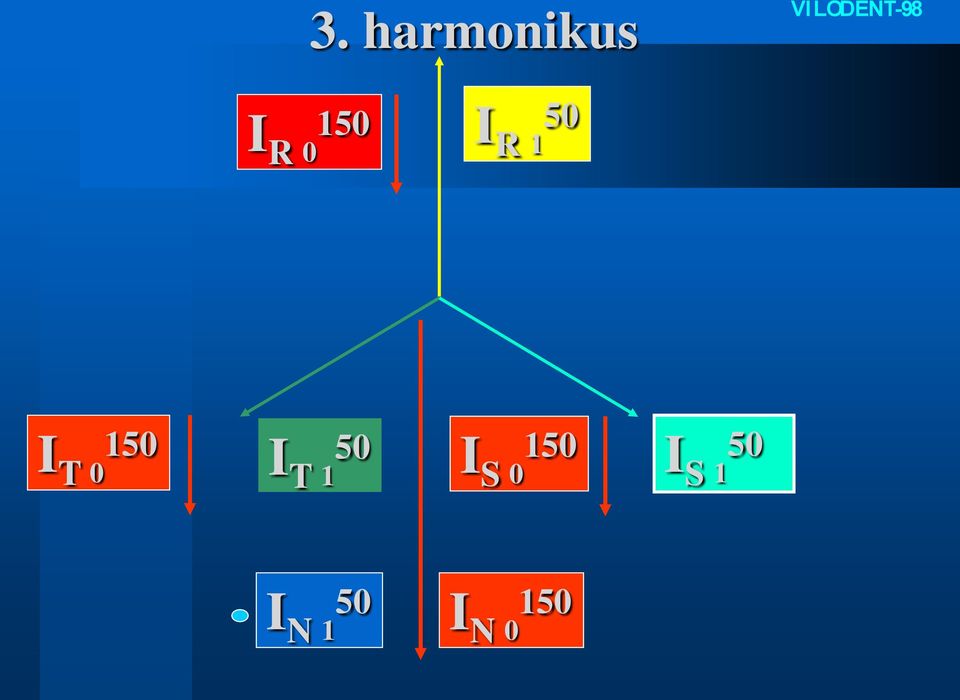

18 3. harmonikus VILODENT-98 I R I R 1 50 I 150 I 50 I 50 T I T 1 S 0 S 1 I N 1 50 I N 0 150

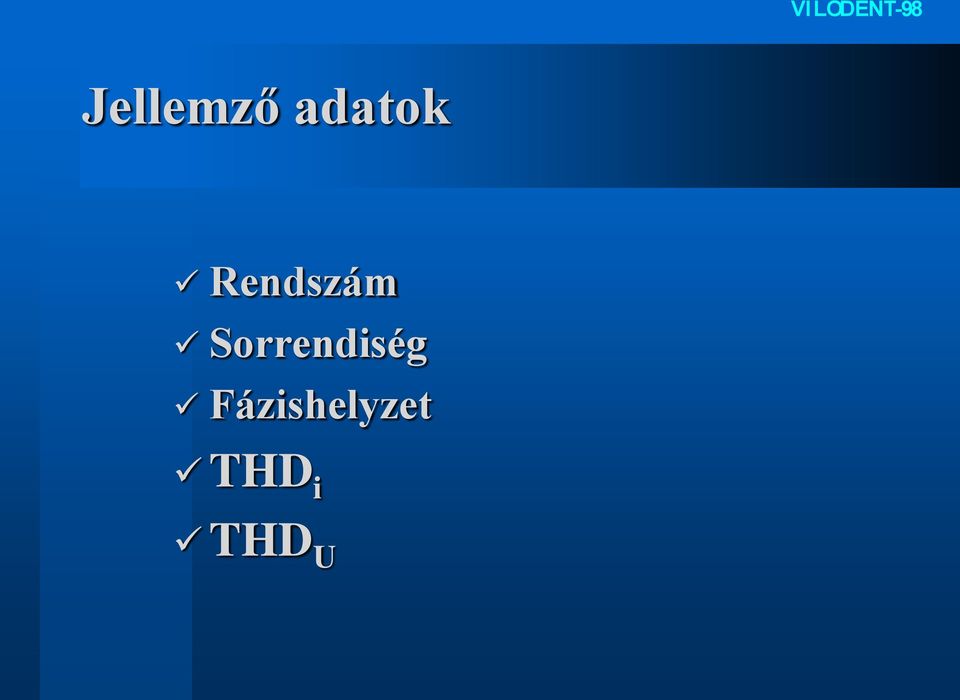

19 Jellemző adatok Rendszám Sorrendiség Fázishelyzet THD i THD U

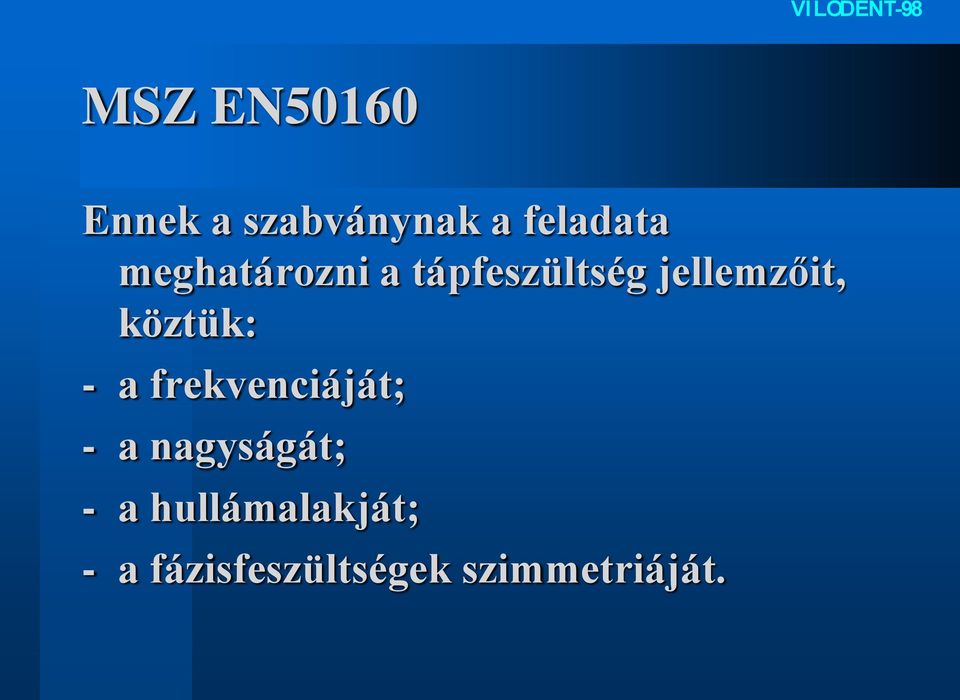

20 MSZ EN50160 Ennek a szabványnak a feladata meghatározni a tápfeszültség jellemzőit, köztük: - a frekvenciáját; - a nagyságát; - a hullámalakját; - a fázisfeszültségek szimmetriáját.

21 Páratlan felharmonikusok 3-nak nem többszöröse Rendsz. h Feszültség (U n ) 3-nak többszöröse Rendsz. h Feszültség (U n ) Páros felharm. Rendsz. h 5 6,0% 3 5% 2 2% 7 5,0% 9 1,5% 4 1% Feszültség (U n ) 11 3,5% 15 0,5% ,5% 13 3,0% 21 0,5% 17 2,0% 19 1,5% 23 1,5% 25 1,5%

22 Együttes jellemzők: Atápfeszültség THD-értéke (beleértve az összes harmonikust a 40-es rendszámig) nem lehet 8%-nál nagyobb. Áramtorzítás???

23 A telepítés (EMC) szempontjai Vezetékrendszer Nyomvonalak Fogyasztói struktúra Immunitás Árnyékolások Zavarforrások

24 EMP - túlfeszültségvédelem Légköri Belső Elektrosztatikus LEMP SEMP ESD NEMP?????????

25 Másodlagos villámvédelem tranziens túlfeszültség védelem LEMP Konduktív csatolás Induktív csatolás Kapacitív csatolás EM csatolás

26 kb villámcsapás történik évente Magyarországon* ABC Company MCT 110 kv Adat 400/230 V TV Telefon Mobil * a Safir villámfigyelő rendszer adatai szerint

27 Vezetéses csatolás 1 Gyártócsarnok 2 Irodaépület Szerver Szerver EDPcomputer i 1 U 1 - néhány 100 kv i 2 U 2 U 2 néhány 10 kv

28 Induktív csatolás a vezetőhurokban indukálódó feszültség max. indukált feszültség û s = k u3 l ( di) dt max. l b s i û s k u = hurok átszámítási tényező di/dt = villámáram meredeksége

29 LEMP elleni védelmi rendszer (LPMS) VILODENT-98 az MSZ EN szerint

30 Villámvédelmi szintek (MSZ EN 62305) Villámvédelmi szint Az áram paraméterei I II III-IV Csúcsérték I (ka) Spec. energia W/R (MJ/ 10 5,6 2,5 Töltés, Q short (C) Áramparaméter T 1 /T 2 (µs/µs) 10/350

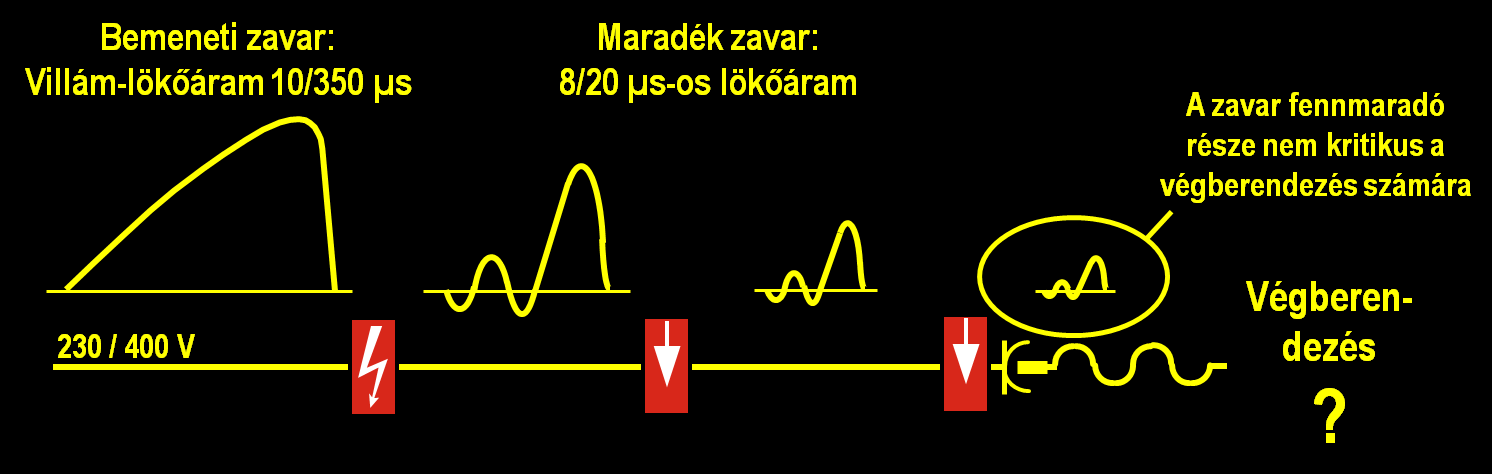

31 A Háromlépcsős túlfeszültség-védelem felépítése Csatoló elem Csatoló elem Villámáramlevezető (1-es típus) Túlfeszültséglevezető (2-es típus) Készülékvédelem (3-as típus)

32 Koordináció folyamata VILODENT-98

33 KÖLTSÉGEK Költség EMC beruházás EMC intézkedések

34 Villamos tervező VILODENT-98 Tűzvéd. tervező V.véd. tervező Inform. tervező Híradás tervező EMC tervező terv terv terv terv Zav.v. terv Rendsz. Rendsz. Rendsz. Rendsz. Zv. Zv. Zv. Zv. ZV. Villamos terv 0,4KV-os rendszer

35 MOTTO VILODENT-98 Kétfajta villamos berendezés van: - Az egyik: amelyik zavarforrásként viselkedik - A másik: amelyikről ezt meg nem tudjuk
