Az MSZ EN villámvédelmi szabványsorozat. 2. rész: Kockázatelemzés (IEC :2006)

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Az MSZ EN 62305 villámvédelmi szabványsorozat. 2. rész: Kockázatelemzés (IEC 62305-2:2006)"

Judit Orbán
9 évvel ezelőtt
Látták:

1 Az MSZ EN villámvédelmi szabványsorozat 2. rész: Kockázatelemzés (IEC :2006)

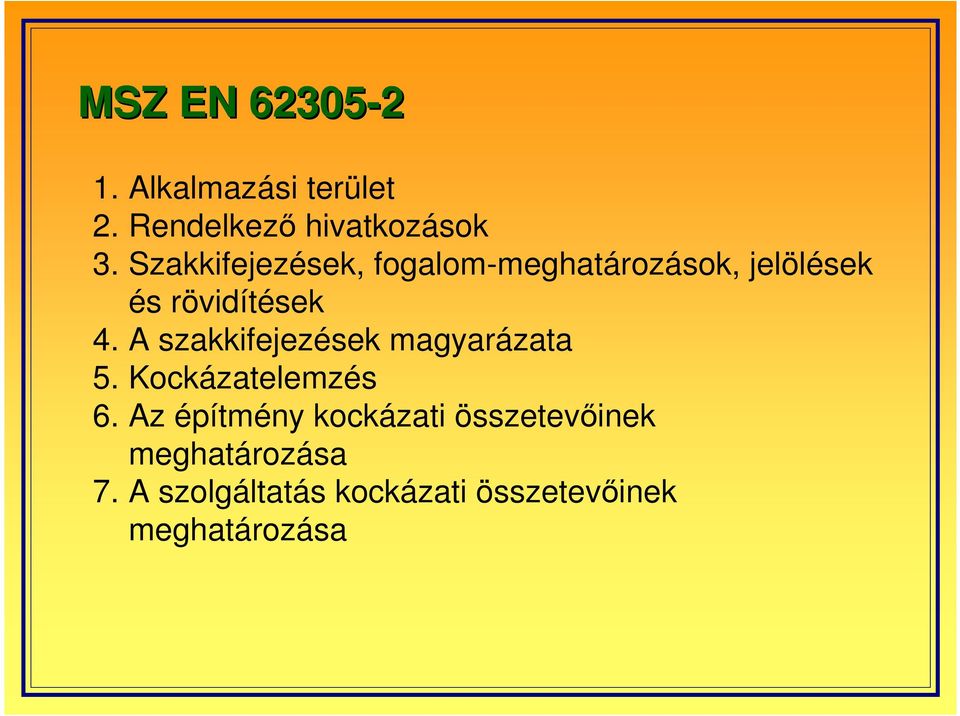

2 MSZ EN Alkalmazási terület 2. Rendelkezı hivatkozások 3. Szakkifejezések, fogalom-meghatározások, jelölések és rövidítések 4. A szakkifejezések magyarázata 5. Kockázatelemzés 6. Az építmény kockázati összetevıinek meghatározása 7. A szolgáltatás kockázati összetevıinek meghatározása

A szakkifejezések magyarázata 5. Kockázatelemzés 6.

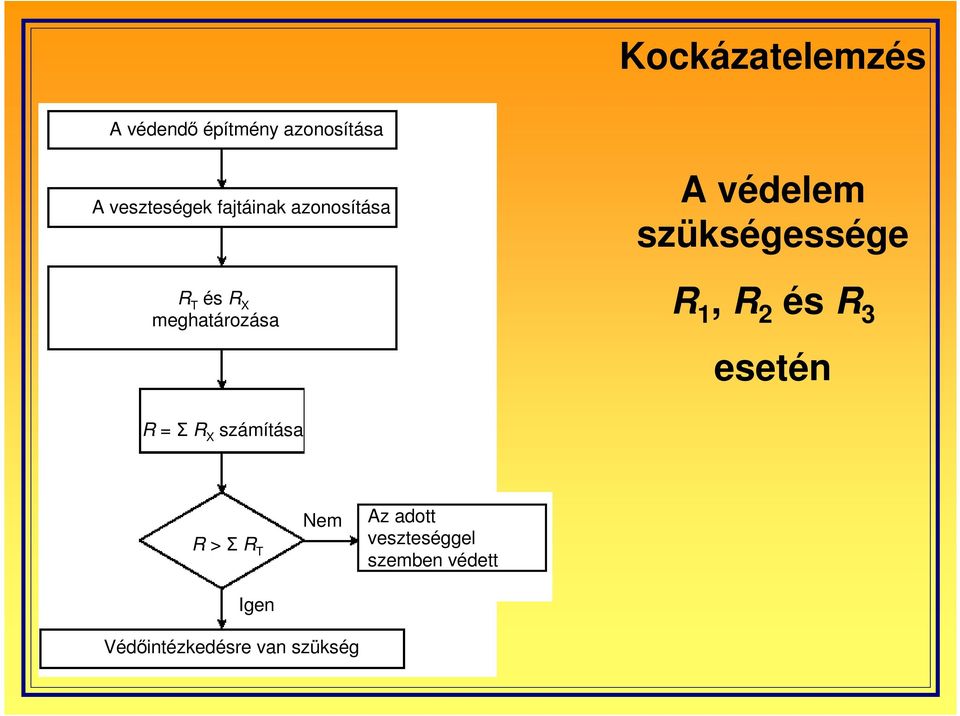

3 Kockázatelemzés A védendı építmény azonosítása A veszteségek fajtáinak azonosítása R T és R X meghatározása A védelem szükségessége R 1, R 2 és R 3 esetén R = Σ R X számítása R >ΣR T Igen Nem Az adott veszteséggel szemben védett Védıintézkedésre van szükség

szükségessége R 1, R 2 és R 3 esetén R = Σ R X számítása R >ΣR T

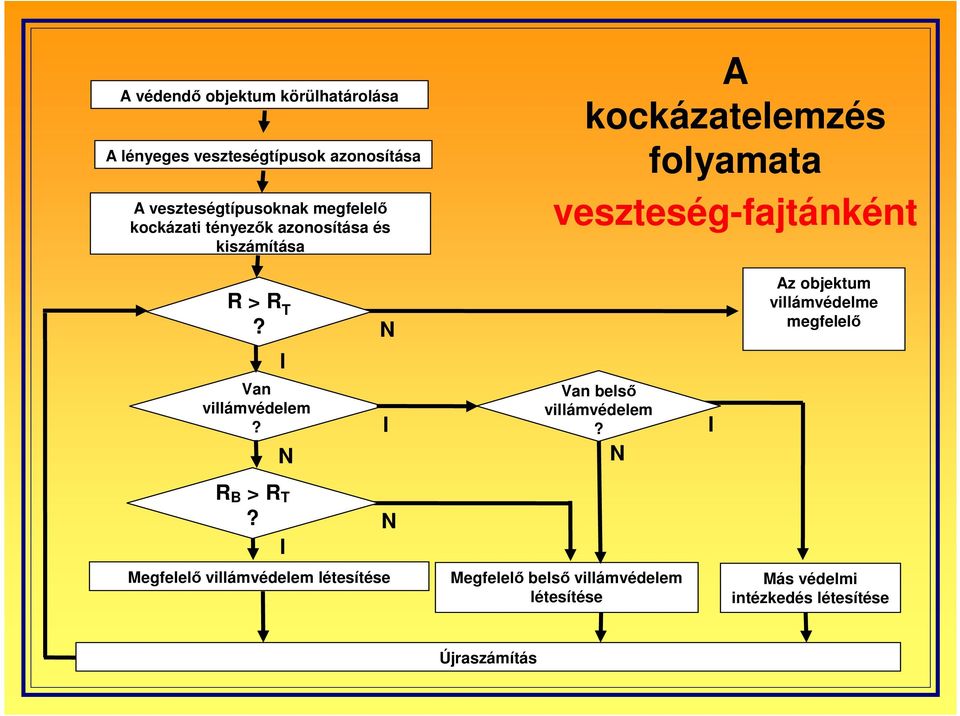

4 A védendı objektum körülhatárolása A lényeges veszteségtípusok azonosítása A veszteségtípusoknak megfelelı kockázati tényezık azonosítása és kiszámítása A kockázatelemzés folyamata veszteség-fajtánként R > R T? I N Az objektum villámvédelme megfelelı Van villámvédelem? N I Van belsı villámvédelem? N I R B > R T? N I Megfelelı villámvédelem létesítése Megfelelı belsı villámvédelem létesítése Más védelmi intézkedés létesítése Újraszámítás

I N Az objektum villámvédelme megfelelı Van villámvédelem? N I Van belsı villámvédelem? N I R B > R T?

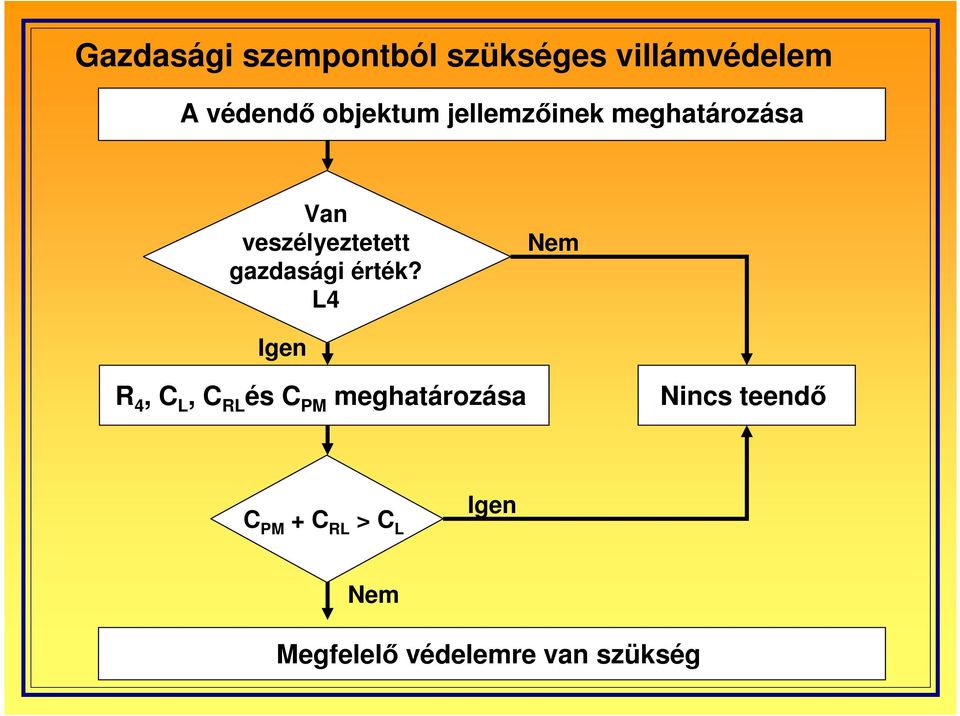

5 Gazdasági szempontból szükséges villámvédelem A védendı objektum jellemzıinek meghatározása Van veszélyeztetett gazdasági érték? L4 Nem Igen R 4, C L, C RL és C PM meghatározása Nincs teendı C PM + C RL > C L Igen Nem Megfelelı védelemre van szükség

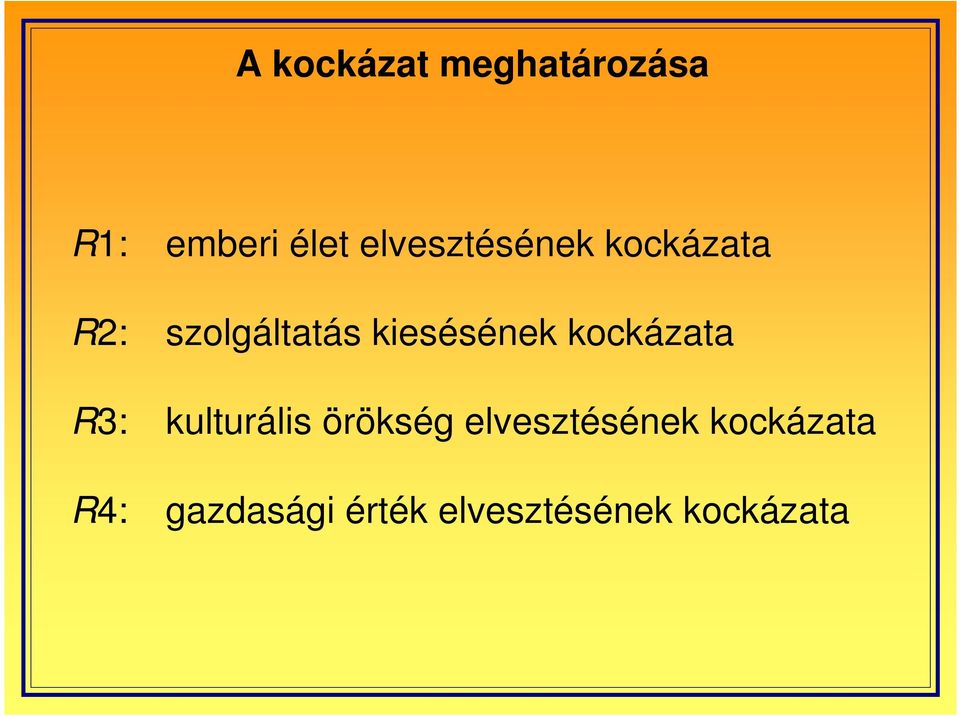

6 A kockázat meghatározása R1: emberi élet elvesztésének kockázata R2: szolgáltatás kiesésének kockázata R3: kulturális örökség elvesztésének kockázata R4: gazdasági érték elvesztésének kockázata

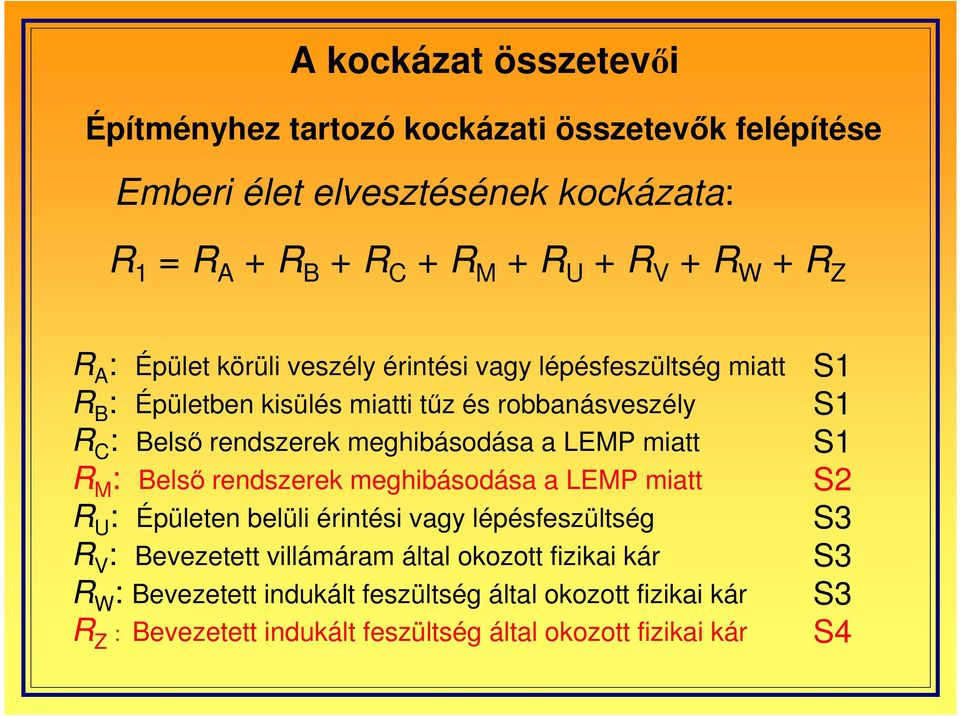

7 A kockázat összetevıi Építményhez tartozó kockázati összetevık felépítése Emberi élet elvesztésének kockázata: R 1 = R A + R B + R C + R M + R U + R V + R W + R Z R A : Épület körüli veszély érintési vagy lépésfeszültség miatt R B : Épületben kisülés miatti tőz és robbanásveszély R C : Belsı rendszerek meghibásodása a LEMP miatt R M : Belsı rendszerek meghibásodása a LEMP miatt R U : Épületen belüli érintési vagy lépésfeszültség R V : Bevezetett villámáram által okozott fizikai kár R W : Bevezetett indukált feszültség által okozott fizikai kár R Z : Bevezetett indukált feszültség által okozott fizikai kár S1 S1 S1 S2 S3 S3 S3 S4

a LEMP miatt R M : Belsı rendszerek meghibásodása a LEMP miatt R U : Épületen belüli érintési vagy lépésfeszültség R V : Bevezetett villámáram által okozott

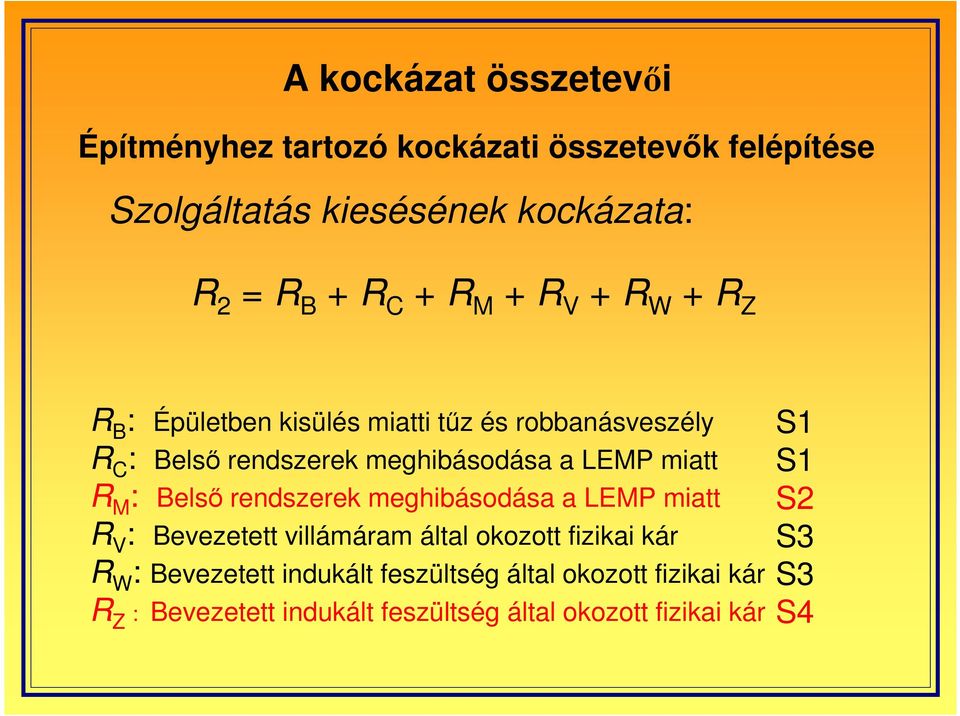

8 A kockázat összetevıi Építményhez tartozó kockázati összetevık felépítése Szolgáltatás kiesésének kockázata: R 2 = R B + R C + R M + R V + R W + R Z R B : Épületben kisülés miatti tőz és robbanásveszély R C : Belsı rendszerek meghibásodása a LEMP miatt R M : Belsı rendszerek meghibásodása a LEMP miatt R V : Bevezetett villámáram által okozott fizikai kár R W : Bevezetett indukált feszültség által okozott fizikai kár R Z : Bevezetett indukált feszültség által okozott fizikai kár S1 S1 S2 S3 S3 S4

miatt R M : Belsı rendszerek meghibásodása a LEMP miatt R V : Bevezetett villámáram által okozott fizikai kár R W :

9 A kockázat összetevıi Építményhez tartozó kockázati összetevık felépítése Kulturális örökség elvesztésének kockázata: R 3 = R B + R V R B : Épületben kisülés miatti tőz és robbanásveszély R V : Bevezetett villámáram által okozott fizikai kár S1 S3

kockázata: R 3 = R B + R V R B : Épületben kisülés miatti tőz

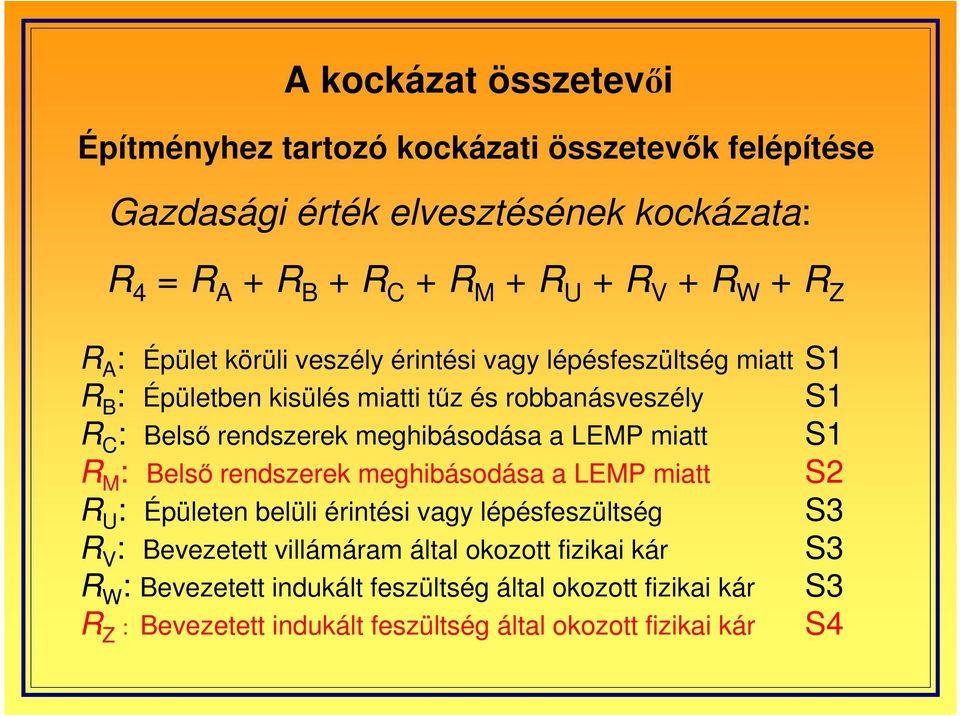

10 A kockázat összetevıi Építményhez tartozó kockázati összetevık felépítése Gazdasági érték elvesztésének kockázata: R 4 = R A + R B + R C + R M + R U + R V + R W + R Z R A : Épület körüli veszély érintési vagy lépésfeszültség miatt R B : Épületben kisülés miatti tőz és robbanásveszély R C : Belsı rendszerek meghibásodása a LEMP miatt R M : Belsı rendszerek meghibásodása a LEMP miatt R U : Épületen belüli érintési vagy lépésfeszültség R V : Bevezetett villámáram által okozott fizikai kár R W : Bevezetett indukált feszültség által okozott fizikai kár R Z : Bevezetett indukált feszültség által okozott fizikai kár S1 S1 S1 S2 S3 S3 S3 S4

meghibásodása a LEMP miatt R M : Belsı rendszerek meghibásodása a LEMP miatt R U : Épületen belüli érintési vagy lépésfeszültség R V : Bevezetett villámáram

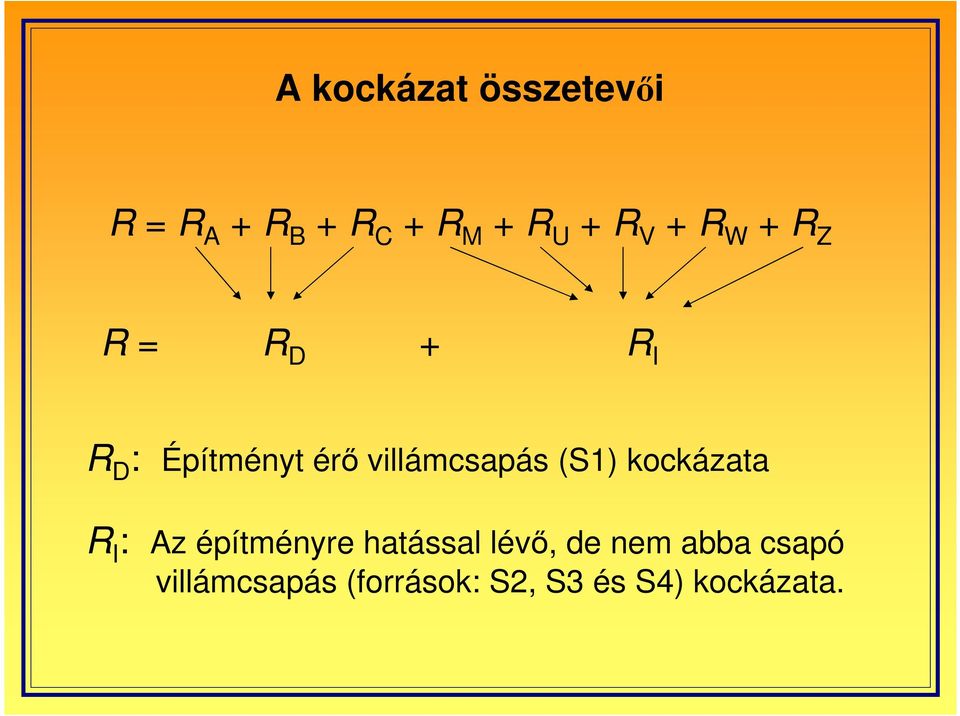

11 A kockázat összetevıi R = R A + R B + R C + R M + R U + R V + R W + R Z R = R D + R I R D : Építményt érı villámcsapás (S1) kockázata R I : Az építményre hatással lévı, de nem abba csapó villámcsapás (források: S2, S3 és S4) kockázata.

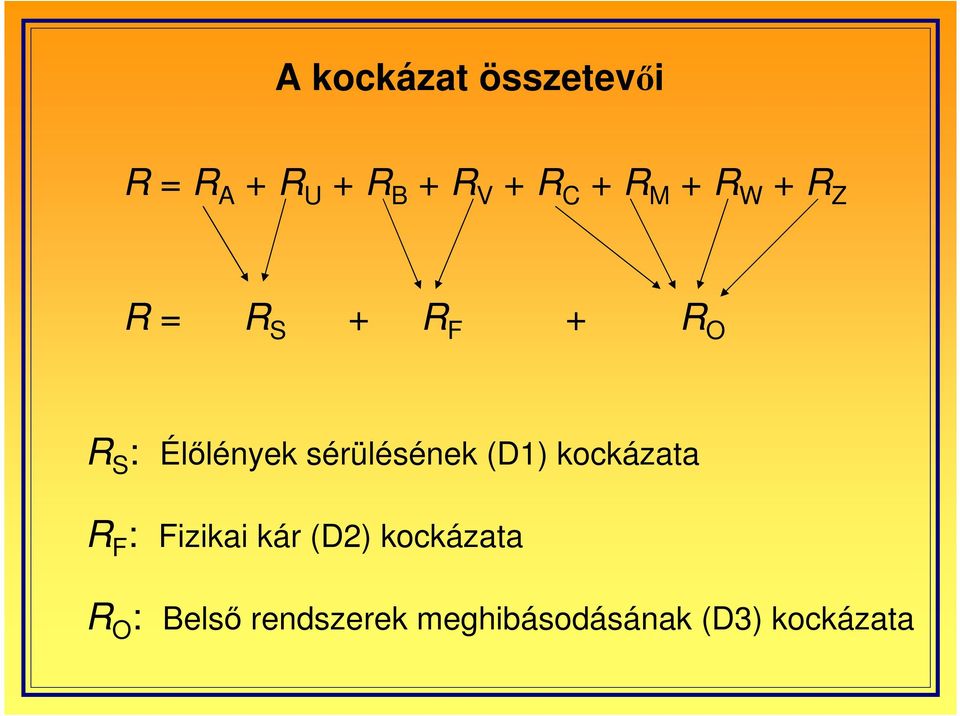

12 A kockázat összetevıi R = R A + R U + R B + R V + R C + R M + R W + R Z R = R S + R F + R O R S : Élılények sérülésének (D1) kockázata R F : Fizikai kár (D2) kockázata R O : Belsı rendszerek meghibásodásának (D3) kockázata

13 Az építményben fellépı kockázat minden egyes kár- és veszteségfajta esetén Kár Veszteség L1 Emberi élet elvesztése L2 Szolgáltatás kiesése L3 Kulturális örökség elvesztése L4 Gazdasági érték elvesztése D1 Élılények sérülése R S R S D2 Fizikai kár R F R F R F R F D3 Belsı rendszerek meghibásodása R O R O R O

Kulturális örökség elvesztése L4 Gazdasági érték elvesztése D1 Élılények

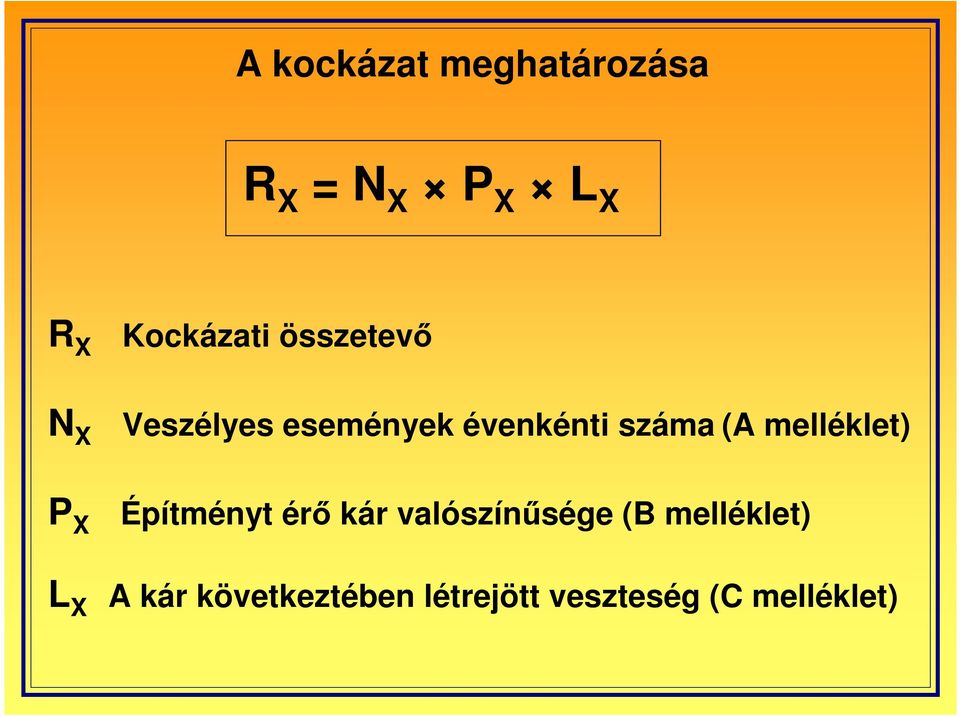

14 A kockázat meghatározása R X = N X P X L X R X Kockázati összetevı N X Veszélyes események évenkénti száma (A melléklet) P X L X Építményt érı kár valószínősége (B melléklet) A kár következtében létrejött veszteség (C melléklet)

melléklet) P X L X Építményt érı kár valószínősége (B

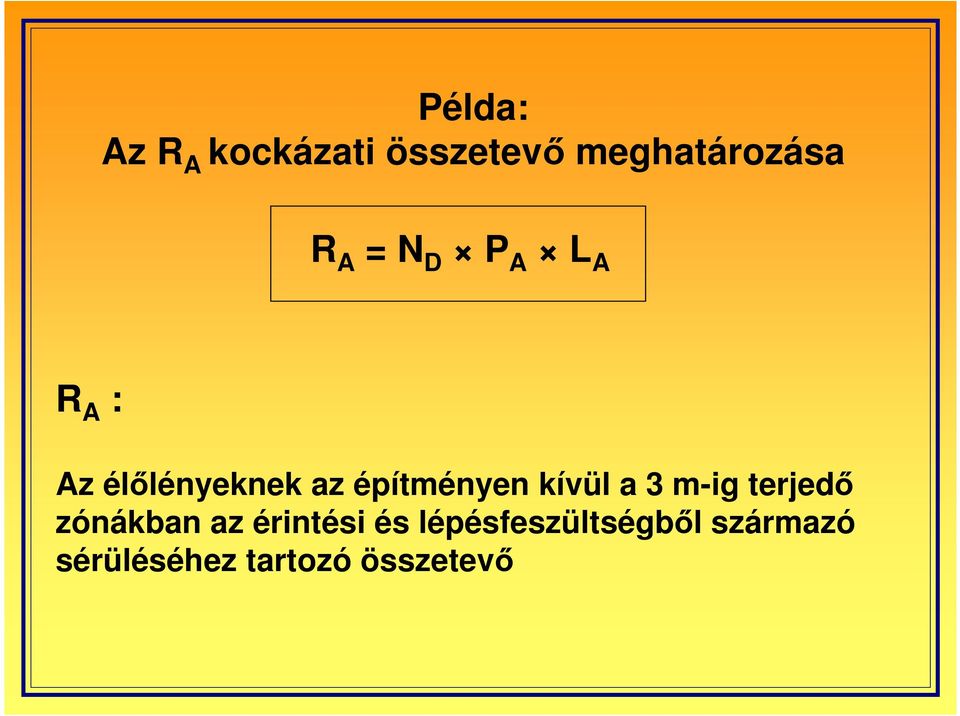

15 Példa: Az R A kockázati összetevı meghatározása R A = N D P A L A R A : Az élılényeknek az építményen kívül a 3 m-ig terjedı zónákban az érintési és lépésfeszültségbıl származó sérüléséhez tartozó összetevı

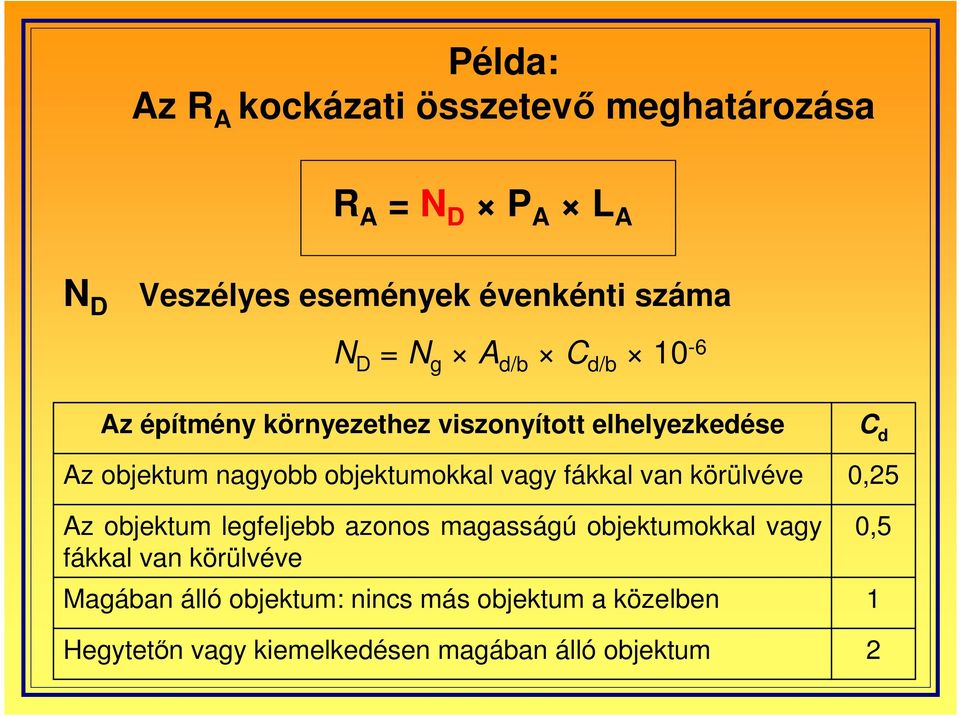

16 Példa: Az R A kockázati összetevı meghatározása R A = N D P A L A N D Veszélyes események évenkénti száma N D = N g A d/b C d/b 10-6 Az építmény környezethez viszonyított elhelyezkedése Az objektum nagyobb objektumokkal vagy fákkal van körülvéve Az objektum legfeljebb azonos magasságú objektumokkal vagy fákkal van körülvéve Magában álló objektum: nincs más objektum a közelben Hegytetın vagy kiemelkedésen magában álló objektum C d 0,25 0,5 1 2

vagy fákkal van körülvéve Az objektum legfeljebb azonos magasságú objektumokkal vagy fákkal van körülvéve

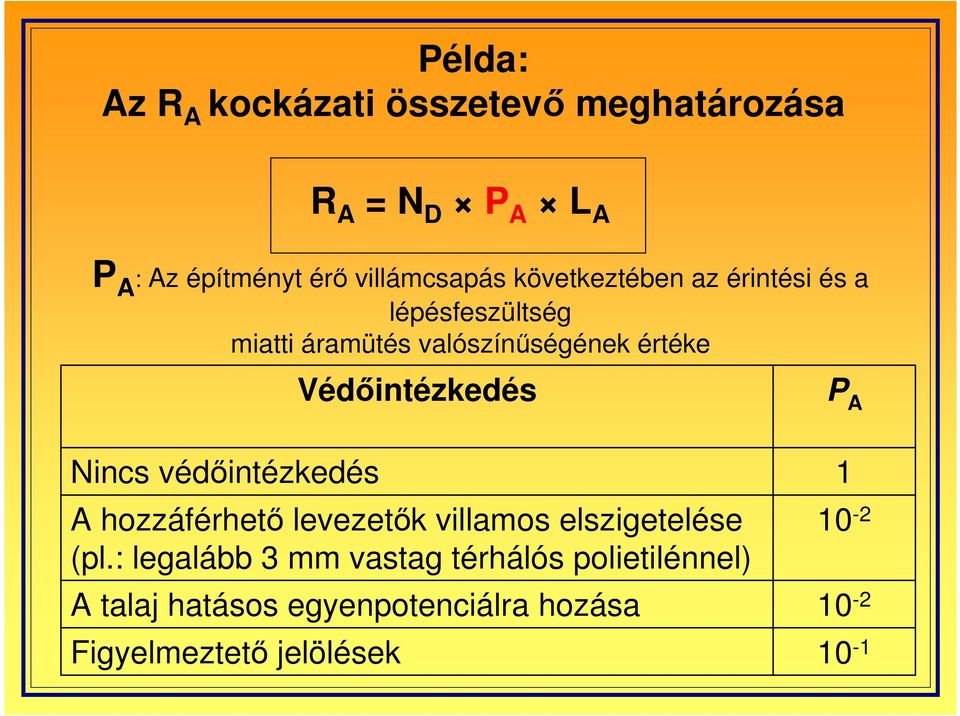

17 Példa: Az R A kockázati összetevı meghatározása R A = N D P A L A P A : Az építményt érı villámcsapás következtében az érintési és a lépésfeszültség miatti áramütés valószínőségének értéke Védıintézkedés P A Nincs védıintézkedés A hozzáférhetı levezetık villamos elszigetelése (pl.: legalább 3 mm vastag térhálós polietilénnel) A talaj hatásos egyenpotenciálra hozása Figyelmeztetı jelölések

P A Nincs védıintézkedés A hozzáférhetı levezetık villamos elszigetelése (pl.

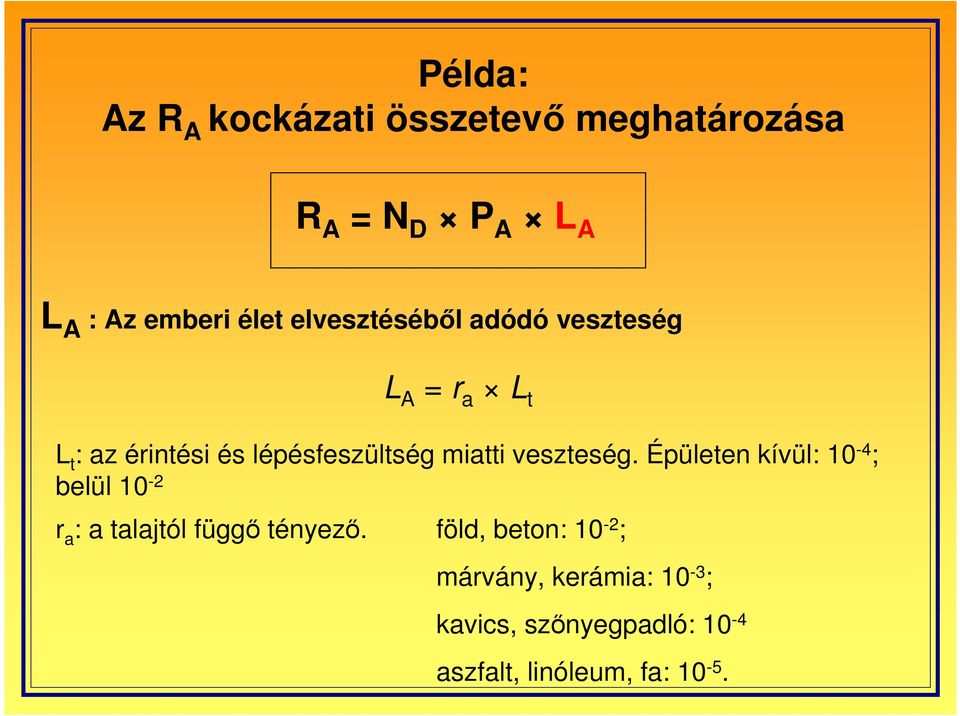

18 Példa: Az R A kockázati összetevı meghatározása R A = N D P A L A L A : Az emberi élet elvesztésébıl adódó veszteség L A = r a L t L t : az érintési és lépésfeszültség miatti veszteség. Épületen kívül: 10-4 ; belül 10-2 r a : a talajtól függı tényezı. föld, beton: 10-2 ; márvány, kerámia: 10-3 ; kavics, szınyegpadló: 10-4 aszfalt, linóleum, fa: 10-5.

veszteség. Épületen kívül: 10-4 ; belül 10-2 r a : a talajtól függı tényezı.

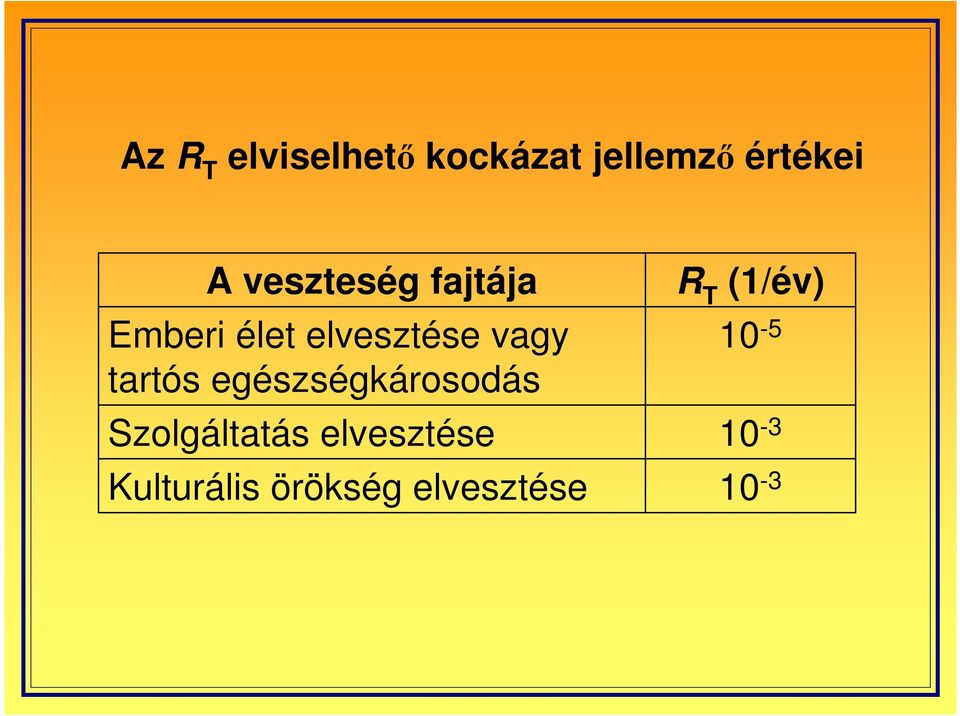

19 Az R T elviselhetı kockázat jellemzı értékei A veszteség fajtája Emberi élet elvesztése vagy tartós egészségkárosodás Szolgáltatás elvesztése Kulturális örökség elvesztése R T (1/év)

tartós egészségkárosodás Szolgáltatás elvesztése

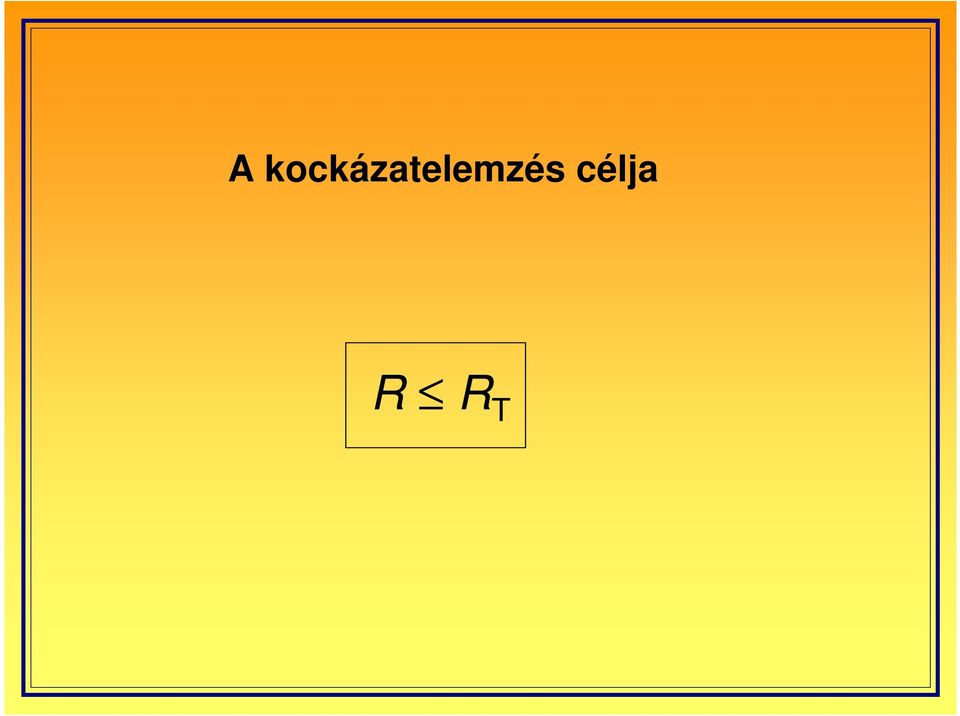

20 A kockázatelemzés célja R R T

21 Köszönjük a figyelmet!
