villámáram által előidézett veszélyes másodlagos kisüléseket a védendő építményben.

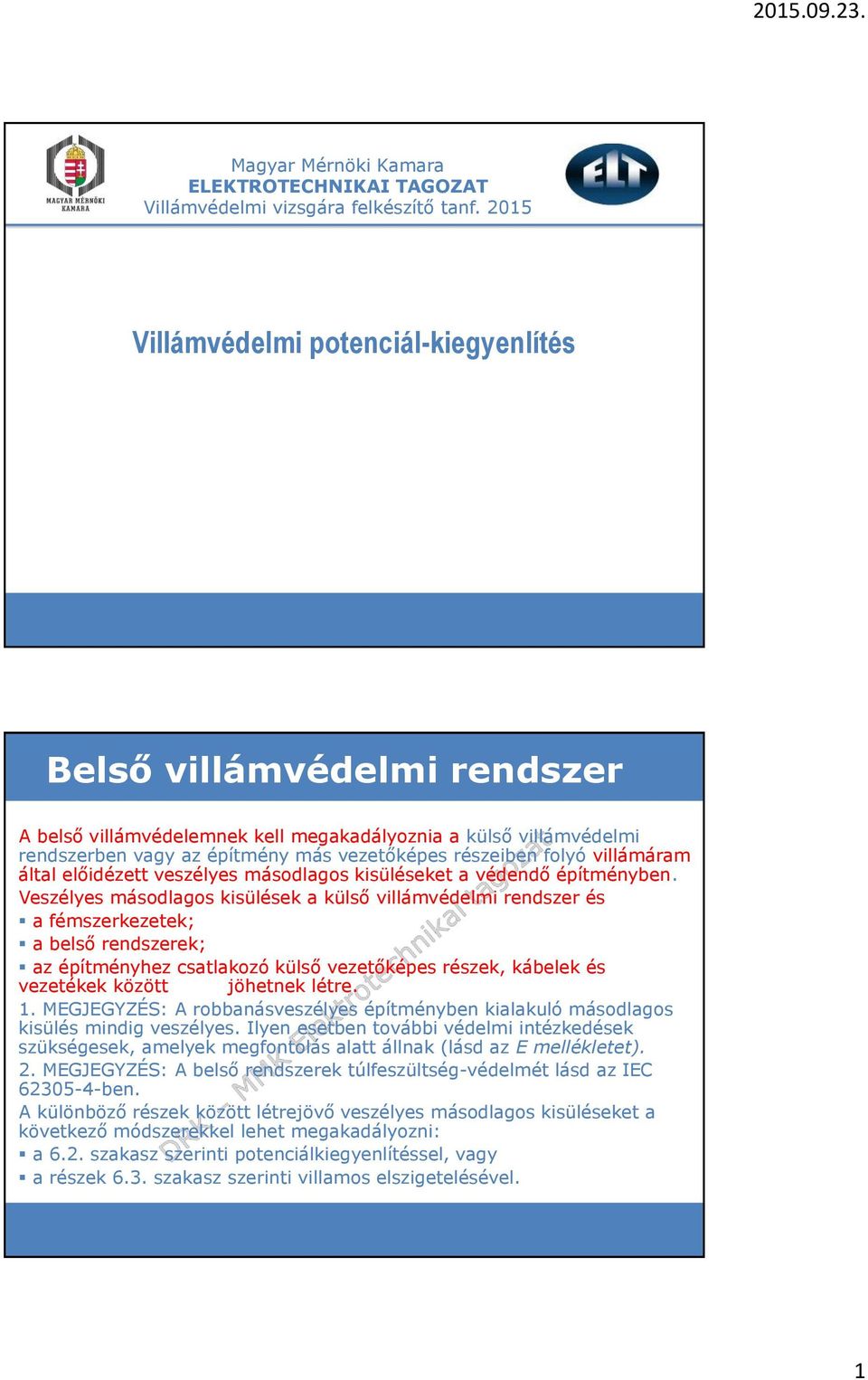

1 Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOAT Villámvédelmi vizsgára felkészítő tanf Villámvédelmi potenciál-kiegyenlítés Belső villámvédelmi rendszer A belső villámvédelemnek kell megakadályoznia a külső villámvédelmi rendszerben vagy az építmény más vezetőképes részeiben folyó villámáram által előidézett veszélyes másodlagos kisüléseket a védendő építményben. Veszélyes másodlagos kisülések a külső villámvédelmi rendszer és a fémszerkezetek; a belső rendszerek; az építményhez csatlakozó külső vezetőképes részek, kábelek és vezetékek között jöhetnek létre. 1. MEGJEGYÉS: A robbanásveszélyes építményben kialakuló másodlagos kisülés mindig veszélyes. Ilyen esetben további védelmi intézkedések szükségesek, amelyek megfontolás alatt állnak (lásd az E mellékletet). 2. MEGJEGYÉS: A belső rendszerek túlfeszültség-védelmét lásd az IEC ben. A különböző részek között létrejövő veszélyes másodlagos kisüléseket a következő módszerekkel lehet megakadályozni: a 6.2. szakasz szerinti potenciálkiegyenlítéssel, vagy a részek 6.3. szakasz szerinti villamos elszigetelésével. 1

2 Belső villámvédelmi rendszer A potenciálkiegyenlítés a villámvédelmi rendszernek a következőkkel való összecsatolását jelenti: szerkezeti fémrészek, fémszerkezetek, belső rendszerek, az építményhez csatlakozó külső vezetőképes részek, kábelek és vezetékek. A belső rendszerek villámvédelmi potenciálkiegyenlítése miatt a villámáram egy része bejuthat ezekbe a rendszerekbe, és ezt figyelembe kell venni. Az összecsatolást a következő eszközökkel lehet megvalósítani: összekötő vezetőkkel, ha a villamos folytonosság természetes összekötéssel nem biztosított, túlfeszültség-védelmi eszközökkel (SPD), ha a vezetők közvetlen összekötése nem lehetséges. Belső villámvédelmi rendszer Elszigetelt külső villámvédelmi rendszer esetén a villámvédelmi potenciálkiegyenlítést csak a talajszinten kell elvégezni. Elszigeteletlen külső villámvédelmi rendszer esetén a villámvédelmi potenciálkiegyenlítést a következő helyeken kell elvégezni: a) az alapozásnál vagy a talajszint közelében. Az összekötő vezetőket az EPH-sínhez kell csatlakoztatni, amelyet úgy kell kialakítani és elhelyezni, hogy ellenőrzés céljából könnyen megközelíthető legyen. Az EPH-sínt a földelőrendszerrel össze kell kötni. Nagy (jellemzően 20 m- nél hosszabb) építmények esetén egynél több EPH-sínt is lehet létesíteni, amelyeket egymással össze kell kötni; b) ha az elszigetelésre vonatkozó követelmények nem teljesülnek (lásd a 6.3. szakaszt). A villámvédelmi potenciálkiegyenlítés összekötései lehetőleg közvetlenek és a lehető legrövidebbek legyenek. MEGJEGYÉS: Ha a villámvédelmi potenciálkiegyenlítéshez az építmény vezetőképes részeit használják, akkor a villámáram egy része bejuthat az építménybe, és ezt ajánlatos figyelembe venni. 2

A belső rendszerek villámvédelmi potenciálkiegyenlítése miatt a villámáram egy része bejuthat ezekbe a rendszerekbe, és ezt figyelembe kell venni.

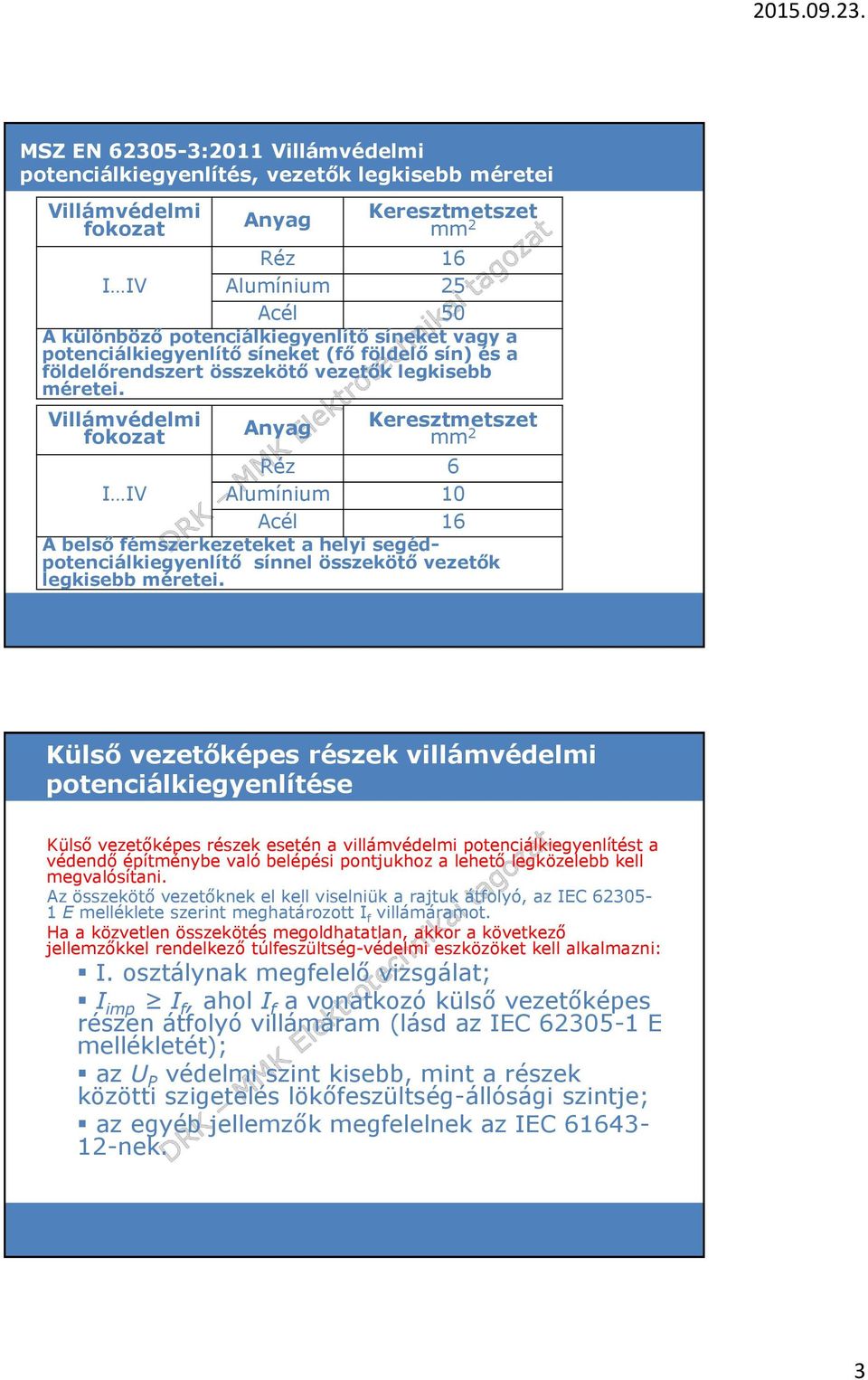

3 MS EN :2011 Villámvédelmi potenciálkiegyenlítés, vezetők legkisebb méretei Villámvédelmi fokozat Anyag Keresztmetszet mm 2 Réz 16 I IV Alumínium 25 Acél 50 A különböző potenciálkiegyenlítő síneket vagy a potenciálkiegyenlítő síneket (fő földelő sín) és a földelőrendszert összekötő vezetők legkisebb méretei. Villámvédelmi fokozat Anyag Keresztmetszet mm 2 Réz 6 I IV Alumínium 10 Acél 16 A belső fémszerkezeteket a helyi segédpotenciálkiegyenlítő sínnel összekötő vezetők legkisebb méretei. Külső vezetőképes részek villámvédelmi potenciálkiegyenlítése Külső vezetőképes részek esetén a villámvédelmi potenciálkiegyenlítést a védendő építménybe való belépési pontjukhoz a lehető legközelebb kell megvalósítani. Az összekötő vezetőknek el kell viselniük a rajtuk átfolyó, az IEC E melléklete szerint meghatározott I f villámáramot. Ha a közvetlen összekötés megoldhatatlan, akkor a következő jellemzőkkel rendelkező túlfeszültség-védelmi eszközöket kell alkalmazni: I. osztálynak megfelelő vizsgálat; I imp I f, ahol I f a vonatkozó külső vezetőképes részen átfolyó villámáram (lásd az IEC E mellékletét); az U P védelmi szint kisebb, mint a részek közötti szigetelés lökőfeszültség-állósági szintje; az egyéb jellemzők megfelelnek az IEC nek. 3

Villámvédelmi fokozat Anyag Keresztmetszet mm 2 Réz 6 I IV Alumínium 10 Acél 16 A belső fémszerkezeteket a helyi segédpotenciálkiegyenlítő sínnel összekötő vezetők legkisebb méretei.

4 A védendő építményhez csatlakozó vezetékek villámvédelmi potenciálkiegyenlítése Az összes vezeték minden egyes vezetője közvetlenül vagy túlfeszültség-védelmi eszközön keresztül legyen összecsatolva. Csak az aktív vezetőket kell túlfeszültség-védelmi eszközön keresztül összecsatolni az EPH sínnel. TN-rendszerekben a PE- és a PEN-vezetőket közvetlenül vagy túlfeszültség-védelmi eszközön keresztül össze kell csatolni az EPH-sínnel. Ha a vezetékek árnyékoltak vagy fém védőcsövekben haladnak, ezeket az árnyékolásokat és védőcsöveket kell összecsatolni; a vezetők villámvédelmi potenciálkiegyenlítésére nincs szükség, ha ezeknek az árnyékolásoknak vagy védőcsöveknek az Sc keresztmetszete nem kisebb, mint a B melléklet szerint meghatározott S cmin legkisebb érték. A kábelárnyékolások és a védőcsövek villámvédelmi potenciálkiegyenlítését az építménybe való belépési pontjukhoz közel kell megvalósítani. Belső rendszerek villámvédelmi potenciálkiegyenlítése Ha a belső rendszerek vezetői árnyékoltak vagy fém védőcsövekben haladnak, elegendő lehet csak ezeknek az árnyékolásoknak és védőcsöveknek a bekötése (lásd a B mellékletet). MEGJEGYÉS: Az árnyékolások és a védőcsövek bekötése nem feltétlenül akadályozza meg a vezetőkhöz csatlakozó berendezéseknek a túlfeszültségek miatti meghibásodását. Az ilyen berendezések védelmét lásd az IEC ben. Ha a belső rendszerek vezetői nem árnyékoltak és nem fém védőcsövekben haladnak, akkor túlfeszültségvédelmi eszközökön keresztül kell őket összecsatolni. TN-rendszerekben a PE- és a PEN-vezetőket a villámvédelmi rendszerrel közvetlenül vagy túlfeszültség-védelmi eszközön keresztül össze kell csatolni. Az összekötő vezetőknek és a túlfeszültség-védelmi eszközöknek a szakasz szerinti jellemzőkkel kell rendelkezniük. 4

TN-rendszerekben a PE- és a PEN-vezetőket közvetlenül vagy túlfeszültség-védelmi eszközön keresztül össze kell csatolni az EPH-sínnel.

5 Külső villámvédelem Normatív követelmény villámáram-levezető (1. típusú túlfeszültség-levezető) alkalmazására Külső villámvédelem van* / követelmény MS EN : Belső villámvédelmi rendszer 6.1 Általános elvek Veszélyes másodlagos kisülések megakadályozása a védendő építményben 6.2 Villámvédelmi potenciálkiegyenlítés Általános elvek SPD Túlfeszültség-levezető Surge Protective Devices *) Létesítményvédelem figyelembe vétele Minden fémes tárgy összekötése közvetlenül vagy energetikai és elektronikus rendszerek esetében SPD-n keresztül Külső vezetőképes részek villámvédelmi potenciálkiegyenlítése Beépítési hely Követelmény az SPD-vel szemben (Villámáram-levezető, 1. típus, kielégítő védelmi szint) / 5399 Villámvédelmi potenciál-kiegyenlítés az épületbe belépő vezetékeken Fő földelő sín - HES Villámvédelmi potenciál-kiegyenlítés LP 0 LP 1 ÁS Víz Gáz Fűtés Katódos védelemmel ellátott üzemanyagcső Betonalap-földelő 5

1 Általános elvek Veszélyes másodlagos kisülések megakadályozása a védendő építményben 6.2

6 Szennyívíz Szennyvíz Gáz Víz Fűtés Meleg víz Hideg víz Potenciálkiegyenlítés fém csővezetékek esetén Villámáramlevezető Fogyasztók / áramkörök Fogyasztásmérő Elektronikus készülékek Antenna rendszerhez Csatlakozó szekrény Áram Gáz Víz HES Kazán Fém kémény Betonalap földelő A funkcionális földelés zöld- sárga színű is lehet! / 2403 Villámvédelmi potenciálkiegyenlítés az energiaellátó rendszerben Fogyasztásmérő Csatlakozó szekrény / S1755 6

Elektronikus készülékek Antenna rendszerhez Csatlakozó szekrény Áram Gáz Víz HES Kazán Fém kémény Betonalap földelő A

Villámvédelmi rendszer Felfogórendszer Biztonsági távolság Villámvédelmi potenciálkiegyenlítés Épület csatlakozószekrény Villámáramlevezető a 230/400 V, 50 Hz kábelen Villámáramlevezető

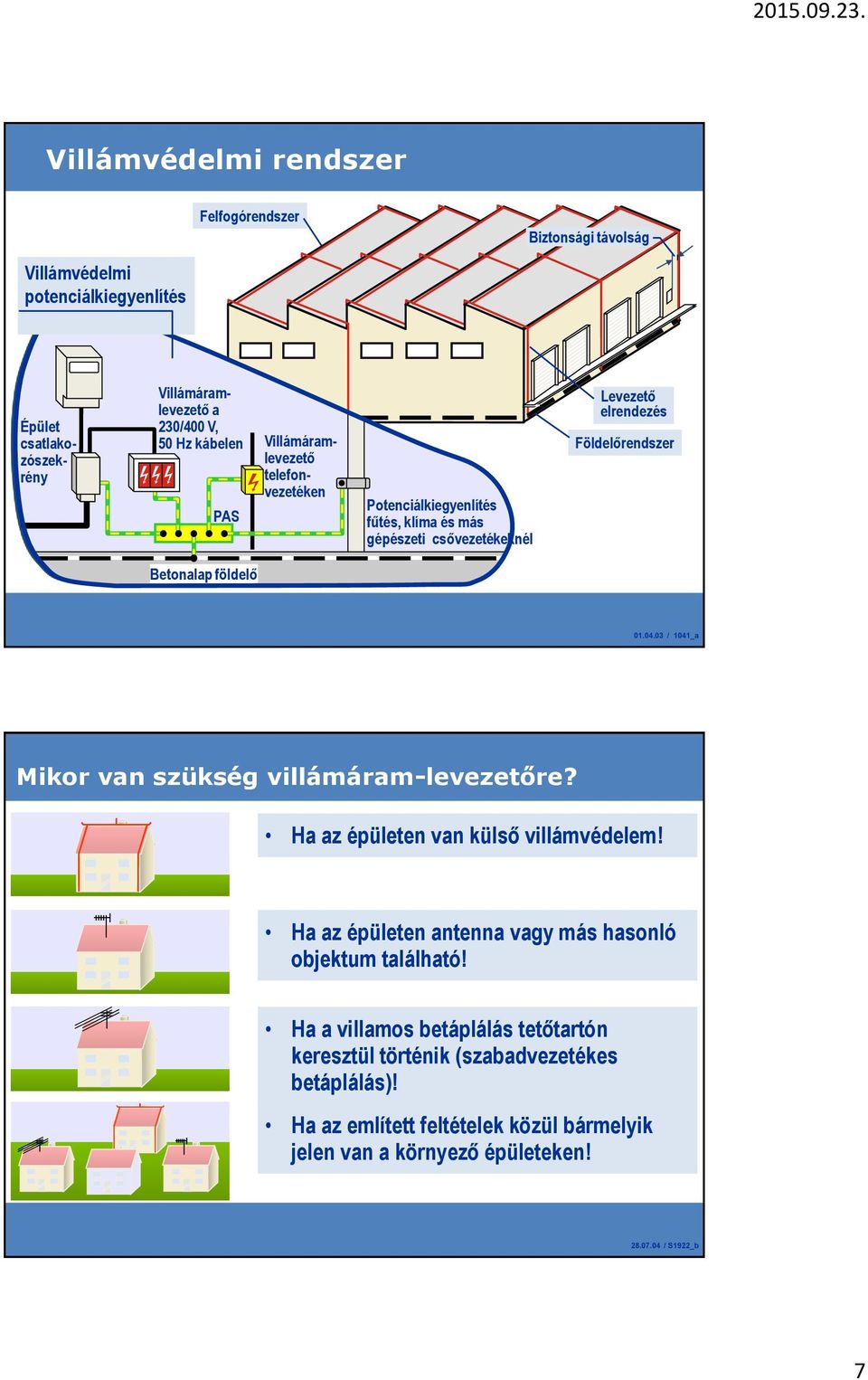

7 Villámvédelmi rendszer Felfogórendszer Biztonsági távolság Villámvédelmi potenciálkiegyenlítés Épület csatlakozószekrény Villámáramlevezető a 230/400 V, 50 Hz kábelen Villámáramlevezető telefonvezetéken PAS Potenciálkiegyenlítés fűtés, klíma és más gépészeti csővezetékeknél Levezető elrendezés Földelőrendszer Betonalap földelő / 1041_a Mikor van szükség villámáram-levezetőre? Ha az épületen van külső villámvédelem! Ha az épületen antenna vagy más hasonló objektum található! Ha a villamos betáplálás tetőtartón keresztül történik (szabadvezetékes betáplálás)! Ha az említett feltételek közül bármelyik jelen van a környező épületeken! / S1922_b 7

04.03 / 1041_a Mikor van szükség villámáram-levezetőre? Ha az épületen van külső villámvédelem! Ha az épületen antenna vagy más hasonló objektum található!
