1 OTSZ Elemzés és módosítási javaslat

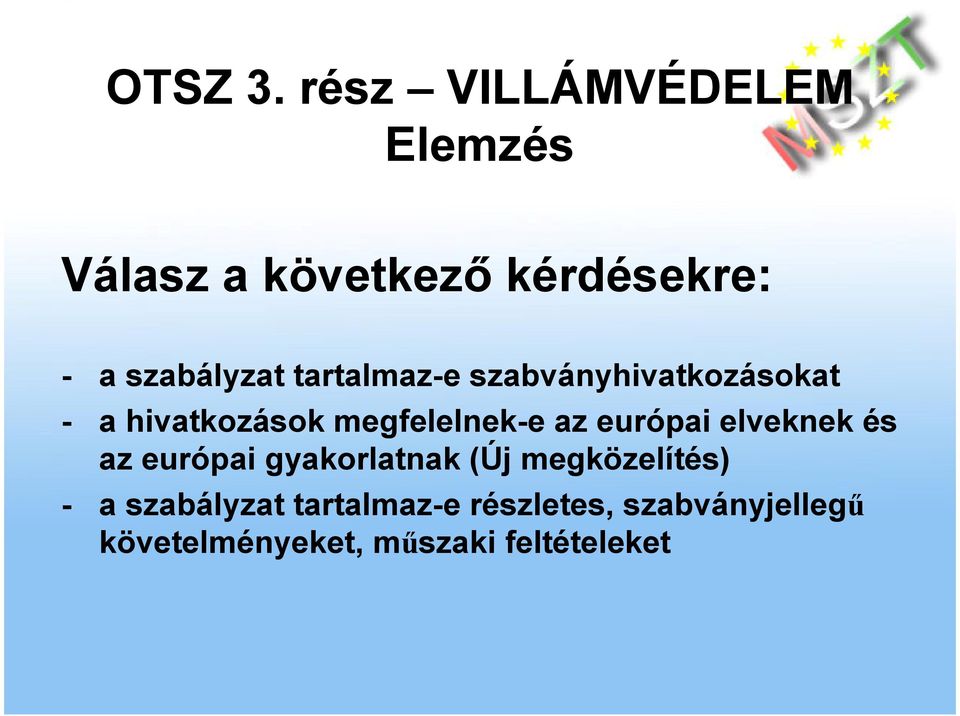

2 OTSZ 3. rész Elemzés Válasz a következı kérdésekre: - a szabályzat tartalmaz-e szabványhivatkozásokat - a hivatkozások megfelelnek-e az európai elveknek és az európai gyakorlatnak (Új megközelítés) - a szabályzat tartalmaz-e részletes, szabványjellegő követelményeket, mőszaki feltételeket

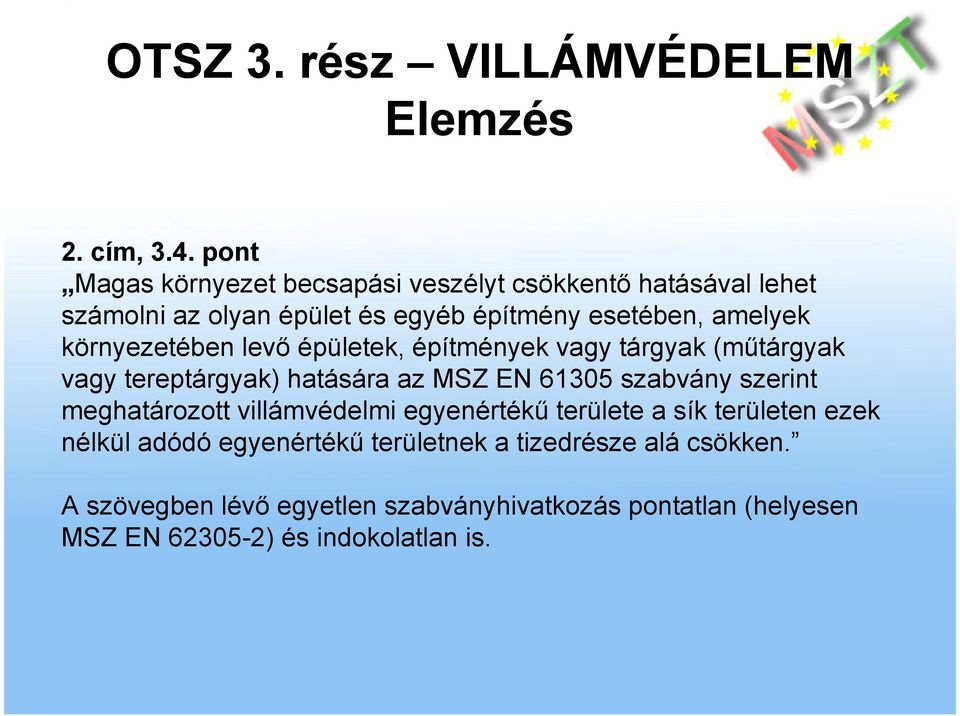

3 OTSZ 3. rész Elemzés 2. cím, 3.4. pont Magas környezet becsapási veszélyt csökkentı hatásával lehet számolni az olyan épület és egyéb építmény esetében, amelyek környezetében levı épületek, építmények vagy tárgyak (mőtárgyak vagy tereptárgyak) hatására az MSZ EN szabvány szerint meghatározott villámvédelmi egyenértékő területe a sík területen ezek nélkül adódó egyenértékő területnek a tizedrésze alá csökken. A szövegben lévı egyetlen szabványhivatkozás pontatlan (helyesen MSZ EN ) és indokolatlan is.

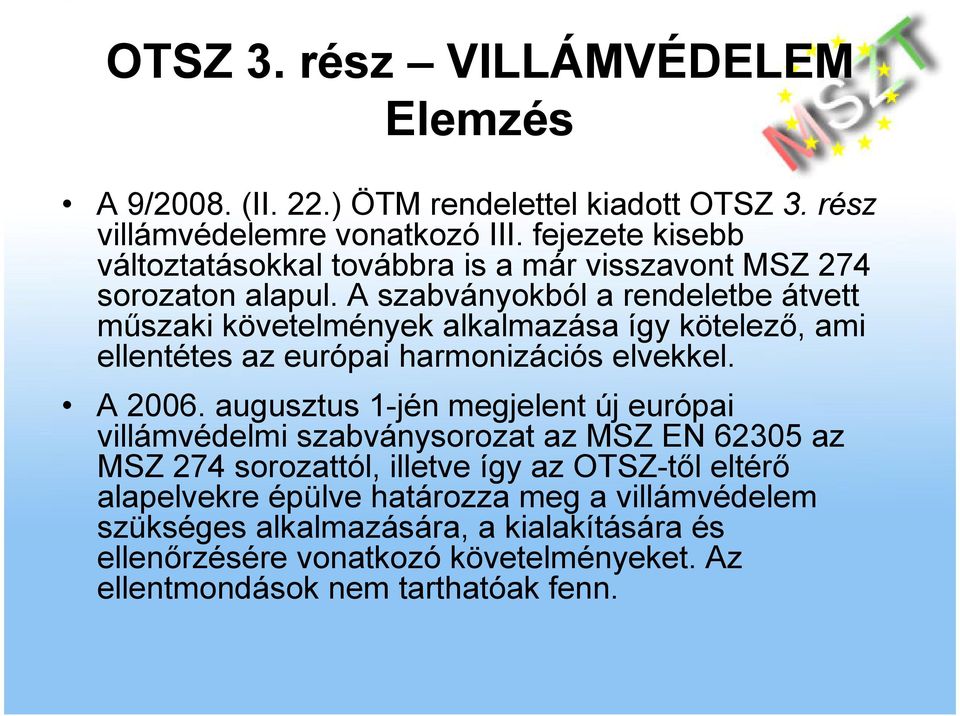

4 OTSZ 3. rész Elemzés A 9/2008. (II. 22.) ÖTM rendelettel kiadott OTSZ 3. rész villámvédelemre vonatkozó III. fejezete kisebb változtatásokkal továbbra is a már visszavont MSZ 274 sorozaton alapul. A szabványokból a rendeletbe átvett mőszaki követelmények alkalmazása így kötelezı, ami ellentétes az európai harmonizációs elvekkel. A augusztus 1-jén megjelent új európai villámvédelmi szabványsorozat az MSZ EN az MSZ 274 sorozattól, illetve így az OTSZ-tıl eltérı alapelvekre épülve határozza meg a villámvédelem szükséges alkalmazására, a kialakítására és ellenırzésére vonatkozó követelményeket. Az ellentmondások nem tarthatóak fenn.

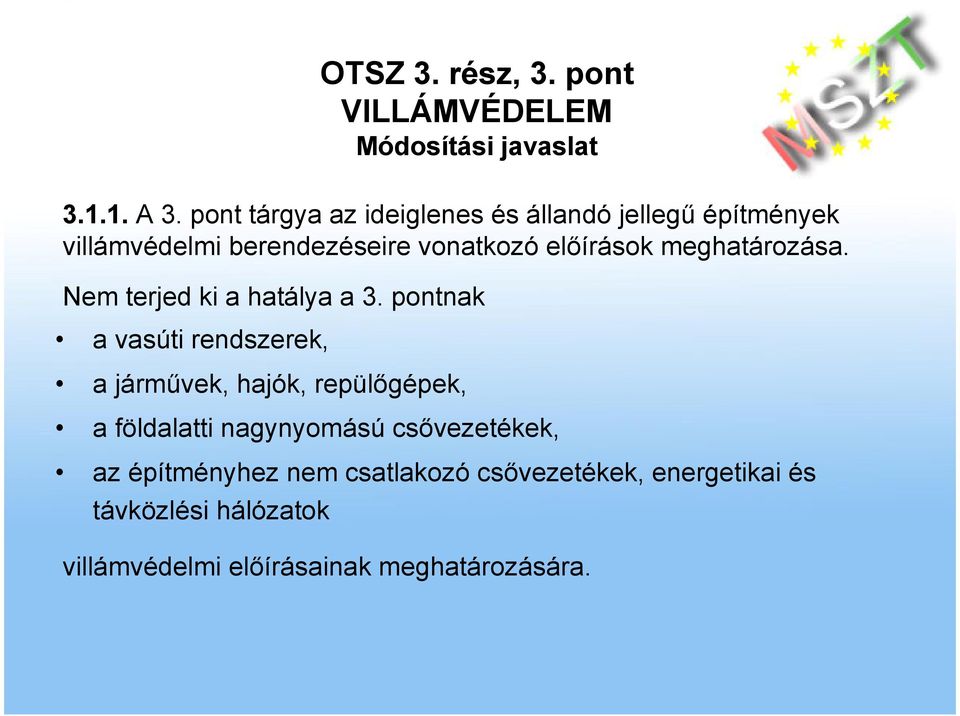

5 A 3. pont tárgya az ideiglenes és állandó jellegő építmények villámvédelmi berendezéseire vonatkozó elıírások meghatározása. Nem terjed ki a hatálya a 3. pontnak a vasúti rendszerek, a jármővek, hajók, repülıgépek, a földalatti nagynyomású csıvezetékek, az építményhez nem csatlakozó csıvezetékek, energetikai és távközlési hálózatok villámvédelmi elıírásainak meghatározására.

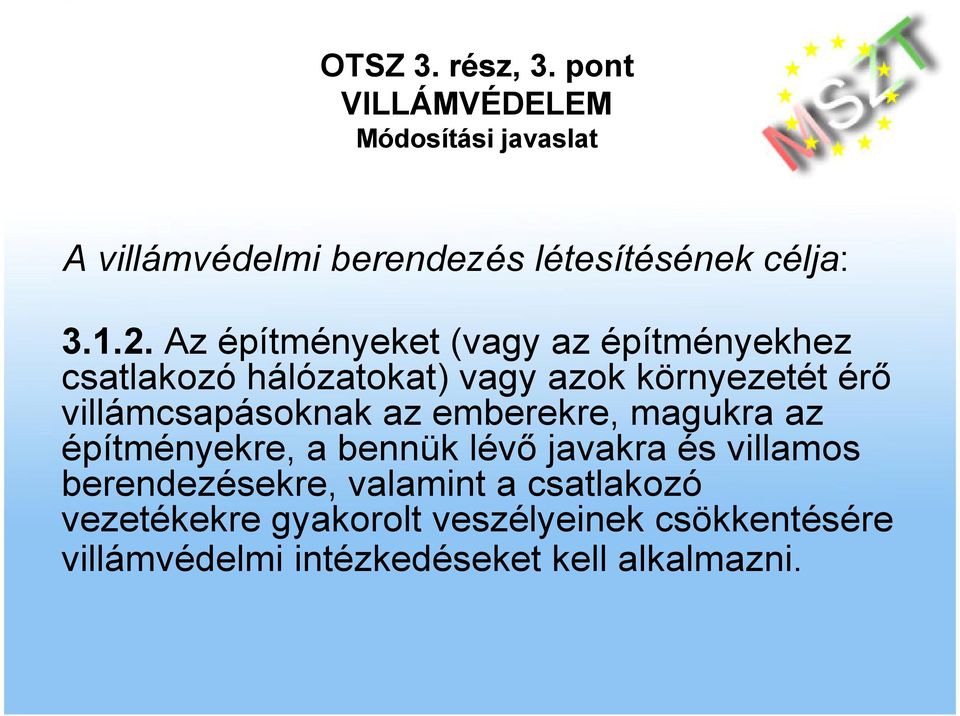

6 A villámvédelmi berendezés létesítésének célja: Az építményeket (vagy az építményekhez csatlakozó hálózatokat) vagy azok környezetét érı villámcsapásoknak az emberekre, magukra az építményekre, a bennük lévı javakra és villamos berendezésekre, valamint a csatlakozó vezetékekre gyakorolt veszélyeinek csökkentésére villámvédelmi intézkedéseket kell alkalmazni.

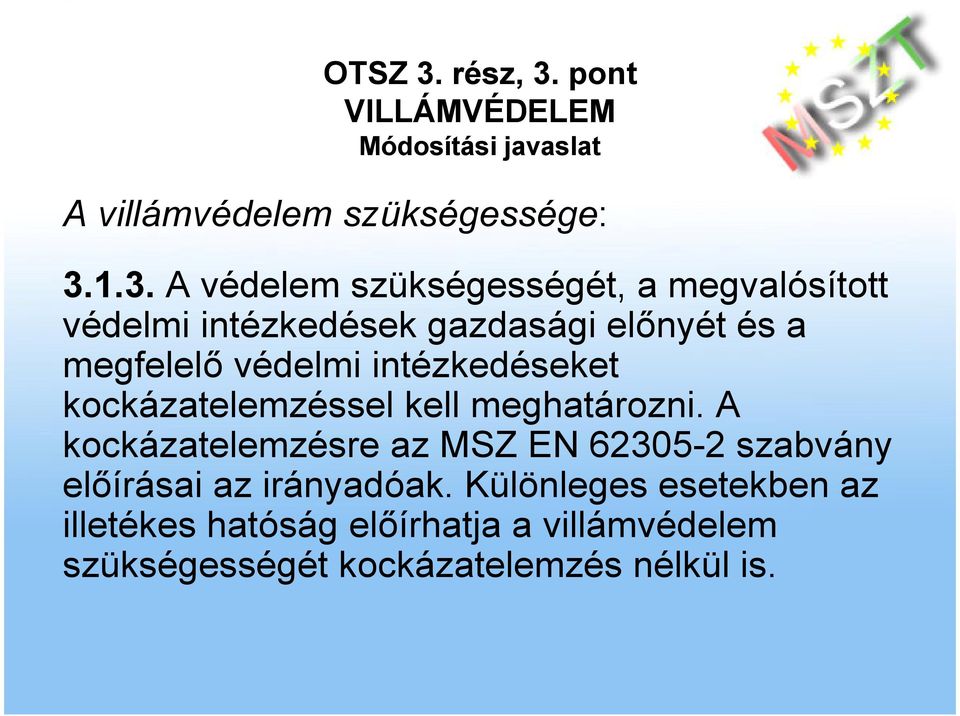

7 A villámvédelem szükségessége: A védelem szükségességét, a megvalósított védelmi intézkedések gazdasági elınyét és a megfelelı védelmi intézkedéseket kockázatelemzéssel kell meghatározni. A kockázatelemzésre az MSZ EN szabvány elıírásai az irányadóak. Különleges esetekben az illetékes hatóság elıírhatja a villámvédelem szükségességét kockázatelemzés nélkül is.

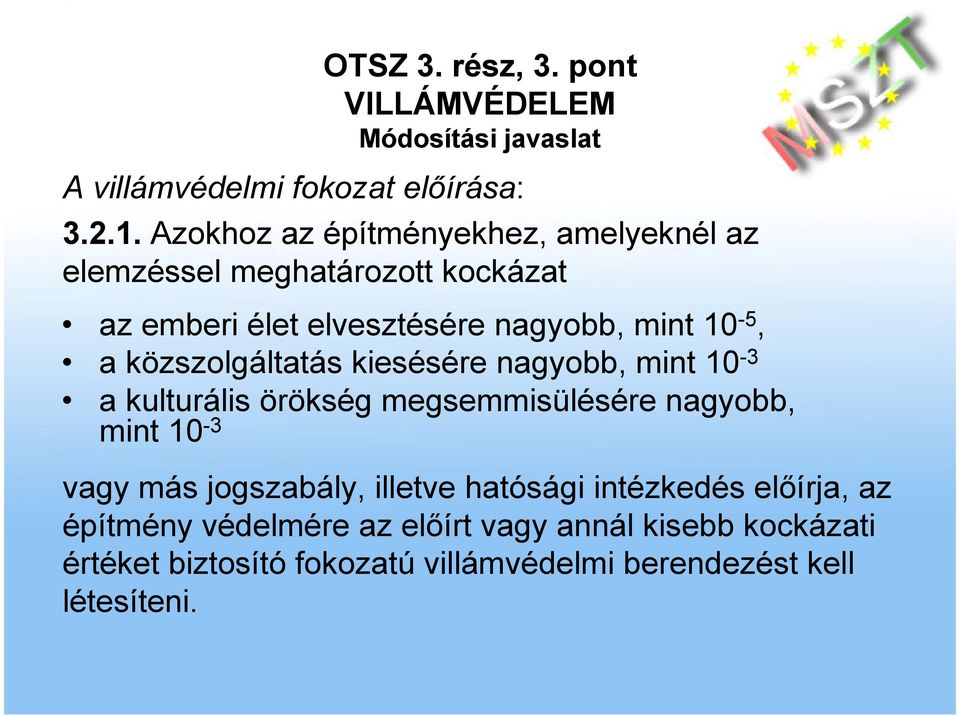

8 A villámvédelmi fokozat elıírása: Azokhoz az építményekhez, amelyeknél az elemzéssel meghatározott kockázat az emberi élet elvesztésére nagyobb, mint 10-5, a közszolgáltatás kiesésére nagyobb, mint 10-3 a kulturális örökség megsemmisülésére nagyobb, mint 10-3 vagy más jogszabály, illetve hatósági intézkedés elıírja, az építmény védelmére az elıírt vagy annál kisebb kockázati értéket biztosító fokozatú villámvédelmi berendezést kell létesíteni.

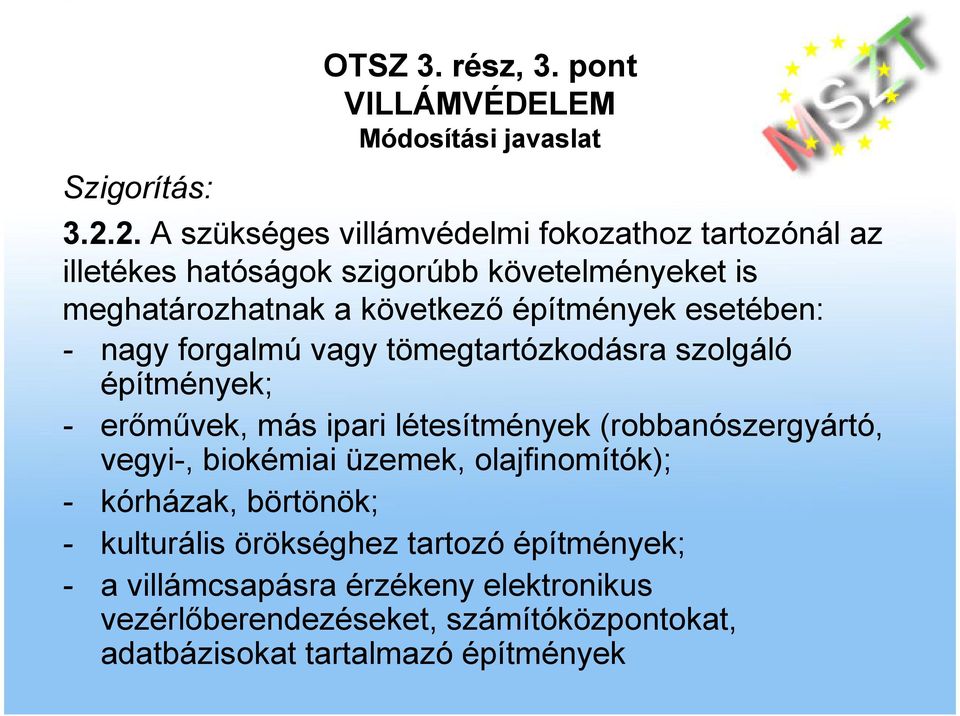

9 Szigorítás: OTSZ 3. rész, 3. pont A szükséges villámvédelmi fokozathoz tartozónál az illetékes hatóságok szigorúbb követelményeket is meghatározhatnak a következı építmények esetében: - nagy forgalmú vagy tömegtartózkodásra szolgáló építmények; - erımővek, más ipari létesítmények (robbanószergyártó, vegyi-, biokémiai üzemek, olajfinomítók); - kórházak, börtönök; - kulturális örökséghez tartozó építmények; - a villámcsapásra érzékeny elektronikus vezérlıberendezéseket, számítóközpontokat, adatbázisokat tartalmazó építmények

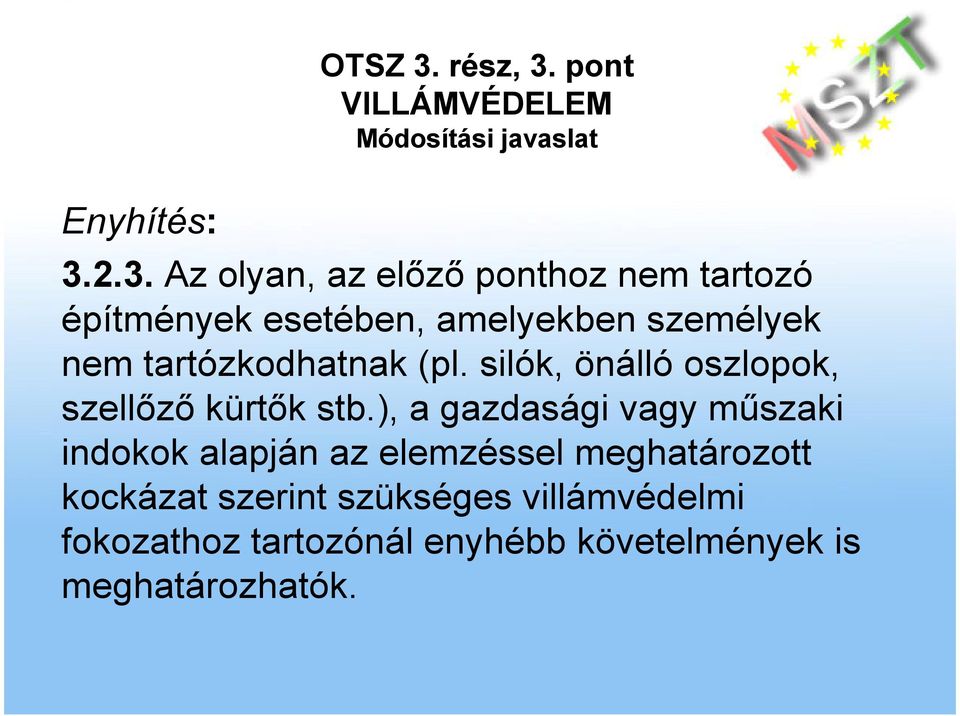

10 Enyhítés: Az olyan, az elızı ponthoz nem tartozó építmények esetében, amelyekben személyek nem tartózkodhatnak (pl. silók, önálló oszlopok, szellızı kürtık stb.), a gazdasági vagy mőszaki indokok alapján az elemzéssel meghatározott kockázat szerint szükséges villámvédelmi fokozathoz tartozónál enyhébb követelmények is meghatározhatók.

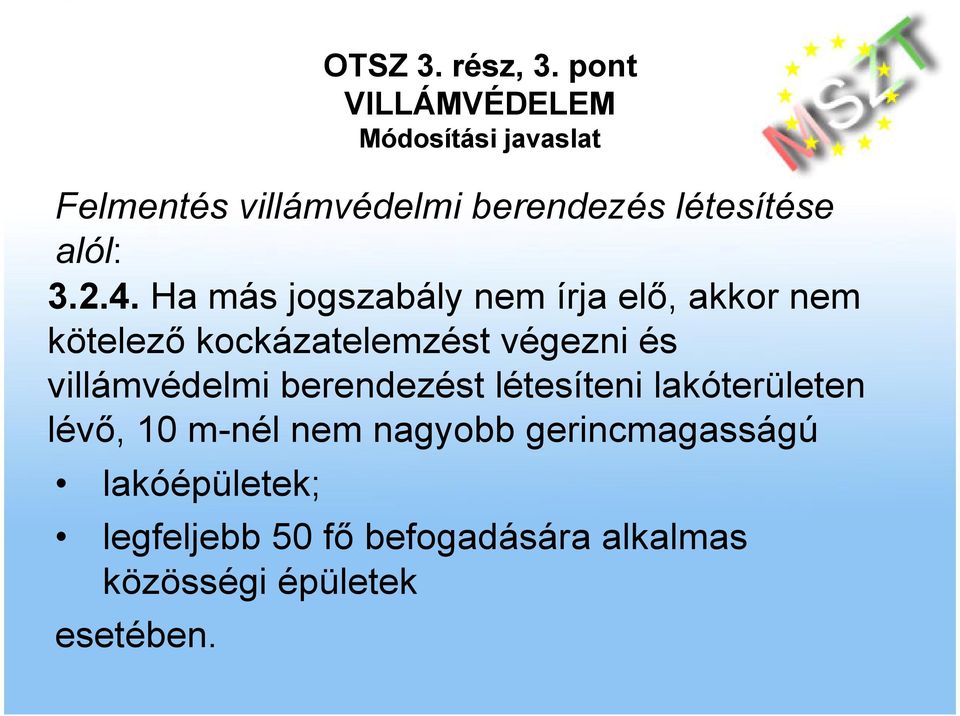

11 lakóépületek; OTSZ 3. rész, 3. pont Felmentés villámvédelmi berendezés létesítése alól: Ha más jogszabály nem írja elı, akkor nem kötelezı kockázatelemzést végezni és villámvédelmi berendezést létesíteni lakóterületen lévı, 10 m-nél nem nagyobb gerincmagasságú legfeljebb 50 fı befogadására alkalmas közösségi épületek esetében.

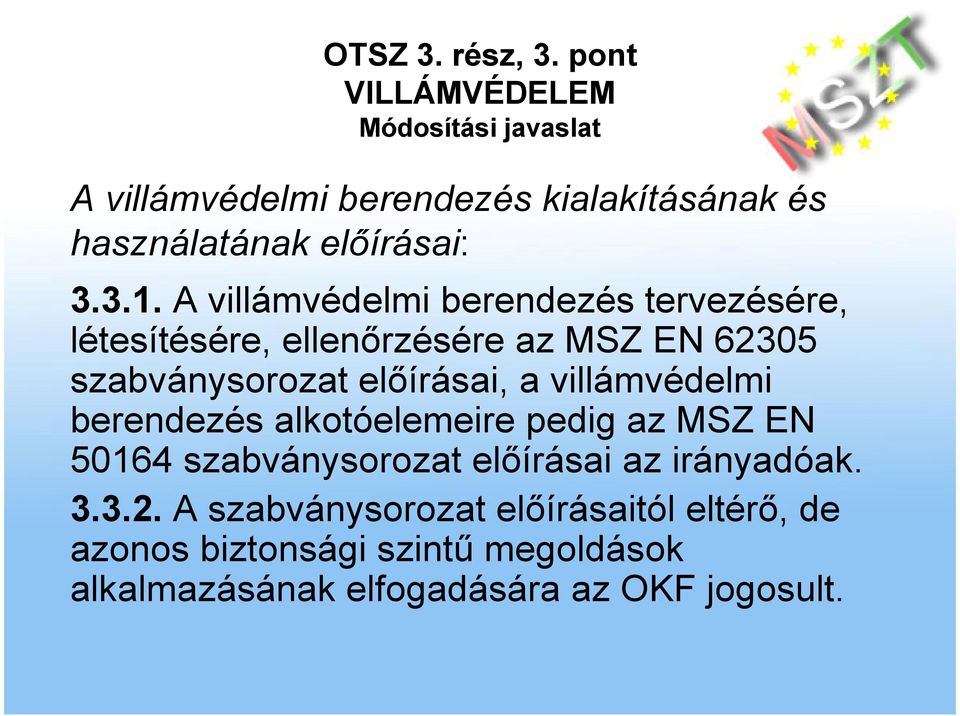

12 A villámvédelmi berendezés kialakításának és használatának elıírásai: A villámvédelmi berendezés tervezésére, létesítésére, ellenırzésére az MSZ EN szabványsorozat elıírásai, a villámvédelmi berendezés alkotóelemeire pedig az MSZ EN szabványsorozat elıírásai az irányadóak A szabványsorozat elıírásaitól eltérı, de azonos biztonsági szintő megoldások alkalmazásának elfogadására az OKF jogosult.

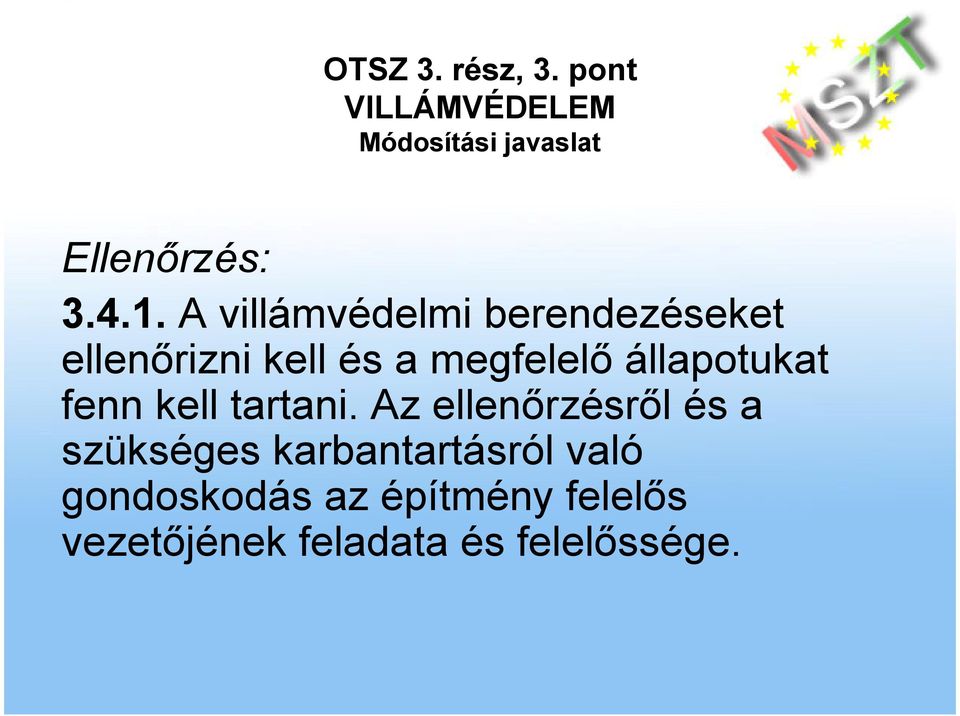

13 Ellenırzés: A villámvédelmi berendezéseket ellenırizni kell és a megfelelı állapotukat fenn kell tartani. Az ellenırzésrıl és a szükséges karbantartásról való gondoskodás az építmény felelıs vezetıjének feladata és felelıssége.

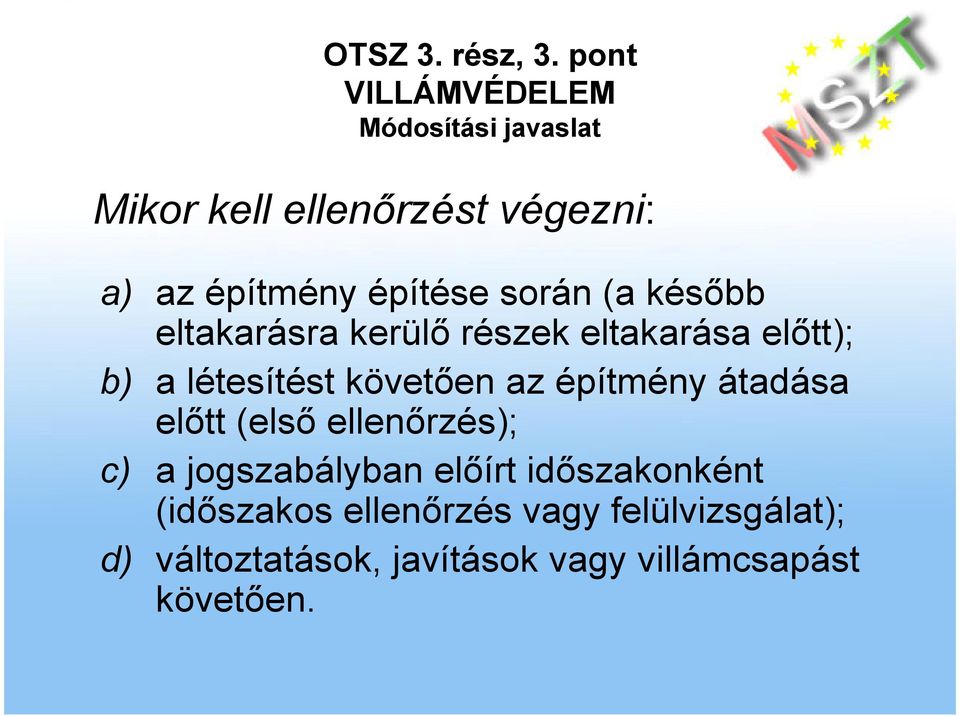

14 Mikor kell ellenırzést végezni: a) az építmény építése során (a késıbb eltakarásra kerülı részek eltakarása elıtt); b) a létesítést követıen az építmény átadása elıtt (elsı ellenırzés); c) a jogszabályban elıírt idıszakonként (idıszakos ellenırzés vagy felülvizsgálat); d) változtatások, javítások vagy villámcsapást követıen.

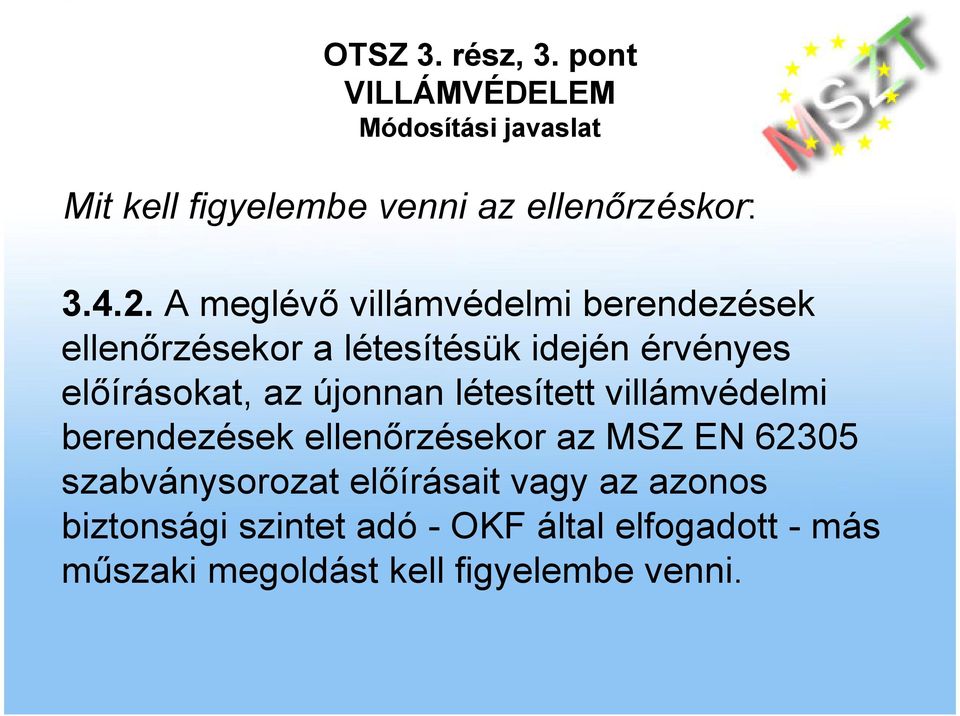

15 Mit kell figyelembe venni az ellenırzéskor: A meglévı villámvédelmi berendezések ellenırzésekor a létesítésük idején érvényes elıírásokat, az újonnan létesített villámvédelmi berendezések ellenırzésekor az MSZ EN szabványsorozat elıírásait vagy az azonos biztonsági szintet adó - OKF által elfogadott - más mőszaki megoldást kell figyelembe venni.

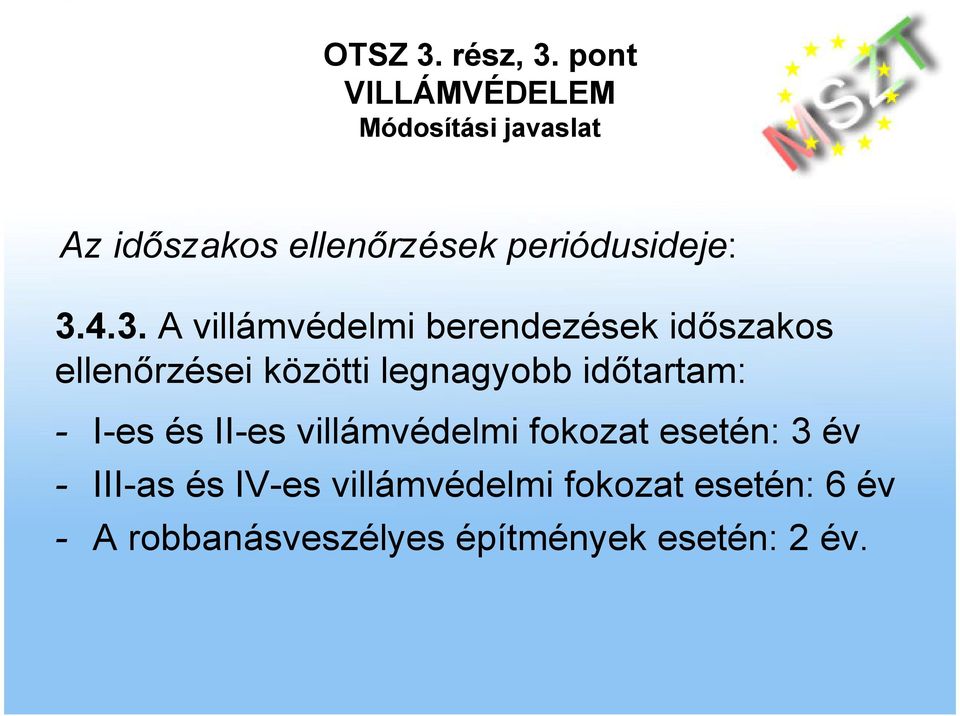

16 Az idıszakos ellenırzések periódusideje: A villámvédelmi berendezések idıszakos ellenırzései közötti legnagyobb idıtartam: - I-es és II-es villámvédelmi fokozat esetén: 3 év - III-as és IV-es villámvédelmi fokozat esetén: 6 év - A robbanásveszélyes építmények esetén: 2 év.

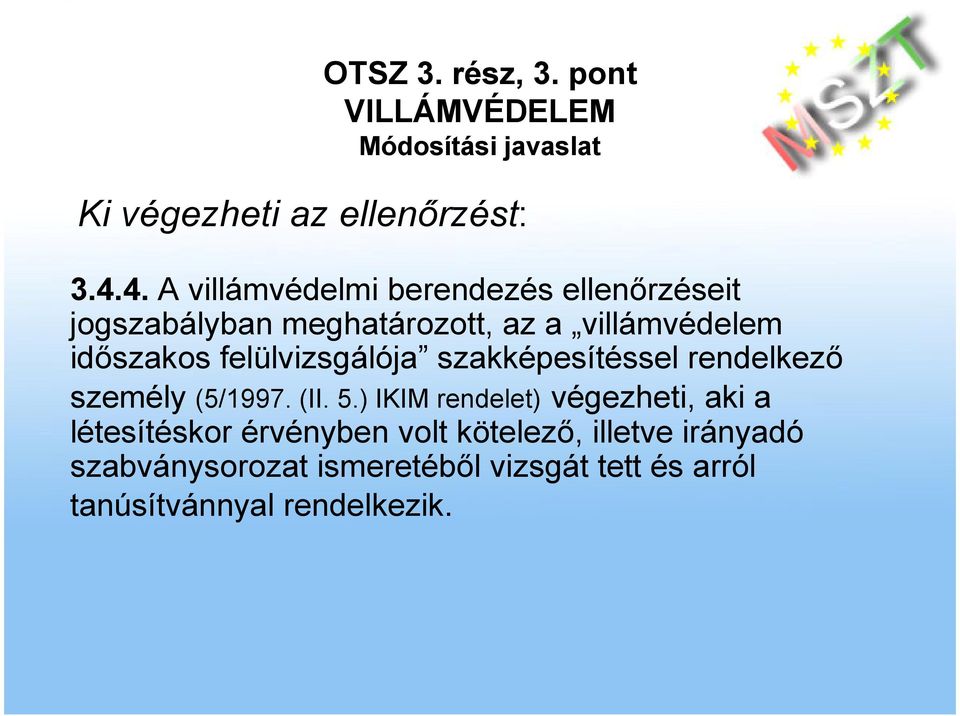

17 Ki végezheti az ellenırzést: A villámvédelmi berendezés ellenırzéseit jogszabályban meghatározott, az a villámvédelem idıszakos felülvizsgálója szakképesítéssel rendelkezı személy (5/1997. (II. 5.) IKIM rendelet) végezheti, aki a létesítéskor érvényben volt kötelezı, illetve irányadó szabványsorozat ismeretébıl vizsgát tett és arról tanúsítvánnyal rendelkezik.

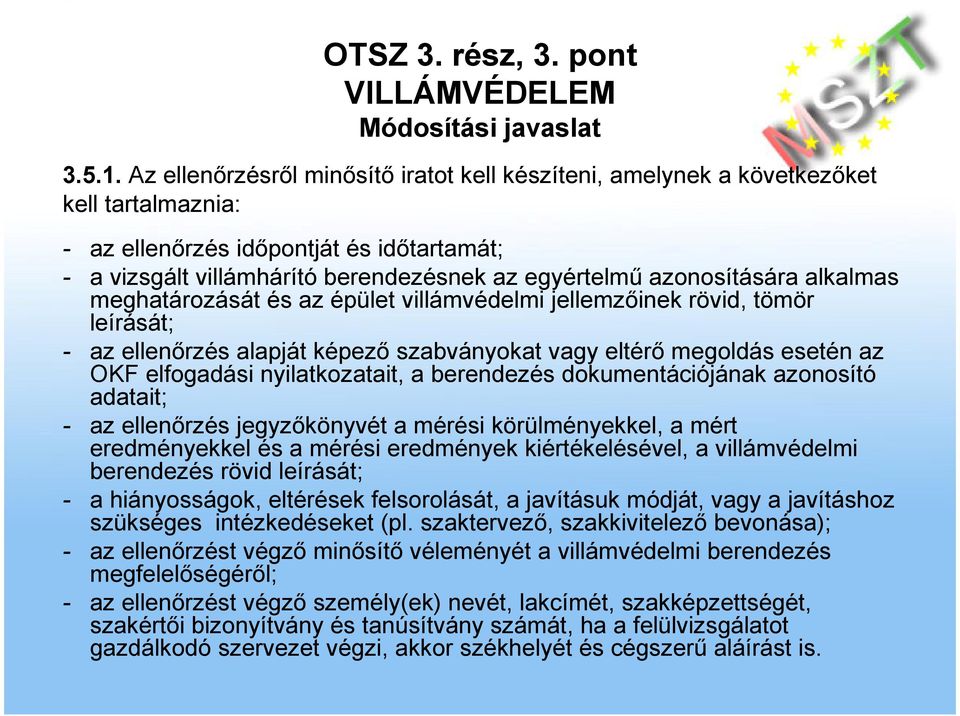

18 Az ellenırzésrıl minısítı iratot kell készíteni, amelynek a következıket kell tartalmaznia: - az ellenırzés idıpontját és idıtartamát; - a vizsgált villámhárító berendezésnek az egyértelmő azonosítására alkalmas meghatározását és az épület villámvédelmi jellemzıinek rövid, tömör leírását; - az ellenırzés alapját képezı szabványokat vagy eltérı megoldás esetén az OKF elfogadási nyilatkozatait, a berendezés dokumentációjának azonosító adatait; - az ellenırzés jegyzıkönyvét a mérési körülményekkel, a mért eredményekkel és a mérési eredmények kiértékelésével, a villámvédelmi berendezés rövid leírását; - a hiányosságok, eltérések felsorolását, a javításuk módját, vagy a javításhoz szükséges intézkedéseket (pl. szaktervezı, szakkivitelezı bevonása); - az ellenırzést végzı minısítı véleményét a villámvédelmi berendezés megfelelıségérıl; - az ellenırzést végzı személy(ek) nevét, lakcímét, szakképzettségét, szakértıi bizonyítvány és tanúsítvány számát, ha a felülvizsgálatot gazdálkodó szervezet végzi, akkor székhelyét és cégszerő aláírást is.

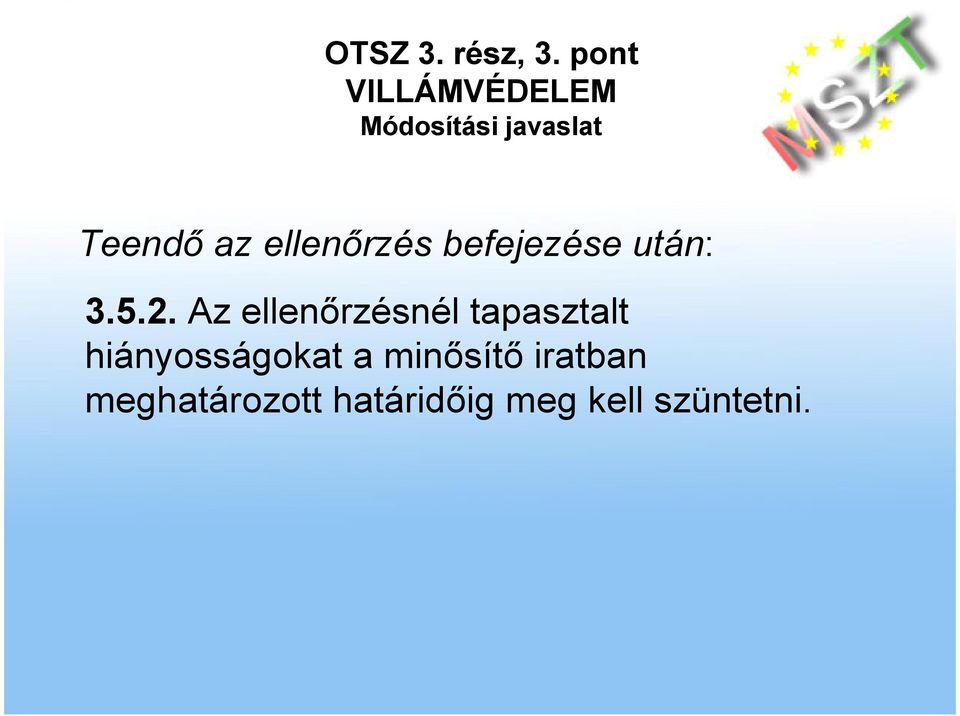

19 Teendı az ellenırzés befejezése után: Az ellenırzésnél tapasztalt hiányosságokat a minısítı iratban meghatározott határidıig meg kell szüntetni.

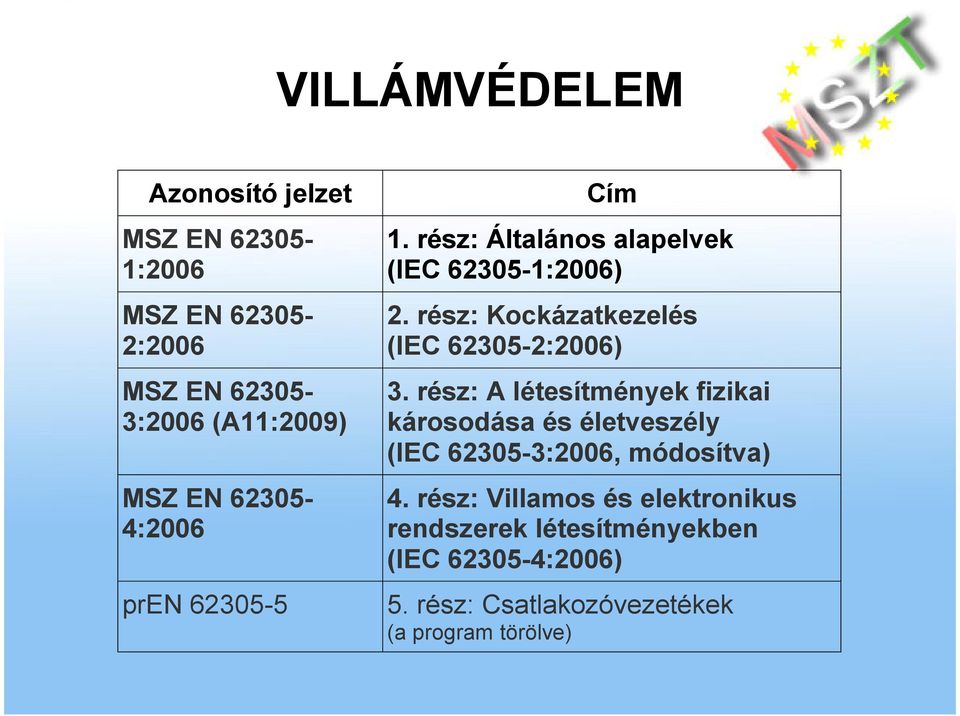

20 Azonosító jelzet MSZ EN :2006 MSZ EN :2006 MSZ EN :2006 (A11:2009) MSZ EN :2006 pren Cím 1. rész: Általános alapelvek (IEC :2006) 2. rész: Kockázatkezelés (IEC :2006) 3. rész: A létesítmények fizikai károsodása és életveszély (IEC :2006, módosítva) 4. rész: Villamos és elektronikus rendszerek létesítményekben (IEC :2006) 5. rész: Csatlakozóvezetékek (a program törölve)

21 Villámvédelmi berendezés elemei Hivatkozási szám Cím MSZ EN : rész: Összekötı elemek követelményei MSZ EN : rész: A vezetık és a földelık követelményei MSZ EN : rész: Összecsatoló szikraközök követelményei MSZ EN : rész: Vezetıtartók követelményei EN EN rész A földelı vizsgálóházára és a földelı tömítésére vonatkozó követelmények 6. rész: Villámcsapás-számlálók MSZ EN : rész: Földelést javító anyagkeverékek követelményei
