Konferencia. robbanásbiztonság-technika haladóknak

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Konferencia. robbanásbiztonság-technika haladóknak"

Bertalan Fábián
8 évvel ezelőtt
Látták:

2 Tartalom o A szabványi háttér jelen állapota, változások o Megoldások, alkalmazások o Túlfeszültség-védelem Mit válasszak? 2

3 A SZABVÁNYI HÁTTÉR JELEN ÁLLAPOTA, VÁLTOZÁSOK 3

4 Az MSZ 274 / OTSZ vonal MSZ 274 2/2002 (I.23.) BM rendelet: OTSZ III. fejezet Villámvédelem 9/2008 (II.22.) ÖTM rendelet: OTSZ III. fejezet Villámvédelem 28/2011 (IX.6.) BM rendelet: OTSZ XIV. fejezet Villámvédelem 4

5 Az MSZ EN szabványsorozat IEC 62305: január EN 62305: február MSZ EN 62305: augusztus MSZ EN magyarul is: vége 2nd edition : MSZ EN , 3, 4:2011 angol nyelven 5

augusztus MSZ EN 62305 magyarul is: 2009.

6 Kronológia 1970-es évek február MSZ 274 OTSZ MSZ EN MSZ EN nd

7 28/2011 (IX.6.) BM rendelet Az új OTSZ XIV. FEJEZET VILLÁMVÉDELEM 218. A villámvédelmi berendezés norma szerinti, ha tervezése, kivitelezése, felülvizsgálata, karbantartása megfelel a vonatkozó műszaki követelménynek, vagy azzal legalább egyenértékű biztonságot nyújt. 7

8 28/2011 (IX.6.) BM rendelet Az új OTSZ XIV. FEJEZET VILLÁMVÉDELEM 219. (1) Új építménynél, valamint a meglévő építmény rendeltetésének megváltozása során a villámcsapások hatásaival szembeni védelmet norma szerinti villámvédelmi berendezéssel kell biztosítani. 8

9 28/2011 (IX.6.) BM rendelet Az új OTSZ XIV. FEJEZET VILLÁMVÉDELEM 221. (2) A villámcsapások hatásával szembeni védelem megfelelő a) ha a villámvédelmi kockázatelemzéssel meghatározott, egy évre vetített kockázat az emberi élet elvesztésére vonatkozóan kisebb, mint 10-5 és a közszolgáltatás kiesésére vonatkozóan kisebb, mint 10-4, 9

kockázatelemzéssel meghatározott, egy évre vetített kockázat az emberi élet

10 28/2011 (IX.6.) BM rendelet Az új OTSZ XIV. FEJEZET VILLÁMVÉDELEM 221. (2) A villámcsapások hatásával szembeni védelem megfelelő b) ha a 11. melléklet 1. táblázatában foglalt építmények villámvédelmi berendezésének védelmi szintje megfelel az ott leírtaknak,... 10

11 28/2011 (IX.6.) BM rendelet Az új OTSZ 11

12 Az MSZ EN szabvány MSZ EN Villámvédelem 1. rész 2. rész 3. rész 4. rész Általános Kockázatkezelés Építmények fizikai Villamos és alapelvek károsodása és életveszély elektronikus rendszerek építményekben 12

13 Kockázatkezelés MSZ EN :20093: Villámvédelmi rendszer (LPS) 4.1 A villámvédelmi rendszer fokozata Kivonat a szabványból: A villámvédelmi rendszer szükséges fokozatát kockázatelemzés alapján kell kiválasztani (lásd az IEC t). 13

14 Kockázatkezelés környezetben robbanásveszélyes építmények (structures with risk of explosion) Szilárd robbanóanyagokat vagy az IEC és az IEC szerint meghatározott robbanásveszélyes zónákat tartalmazó építmények. MEGJEGYZÉS: E szabvány csak a 0-ás zónát vagy szilárd robbanóanyagokat tartalmazó építményeket veszi figyelembe. 14

robbanóanyagokat vagy az IEC 60079-10 és az IEC 61241-10 10 szerint meghatározott

15 MEGOLDÁSOK, ALKALMAZÁSOK 15

16 Csőbilincs környezetben 16

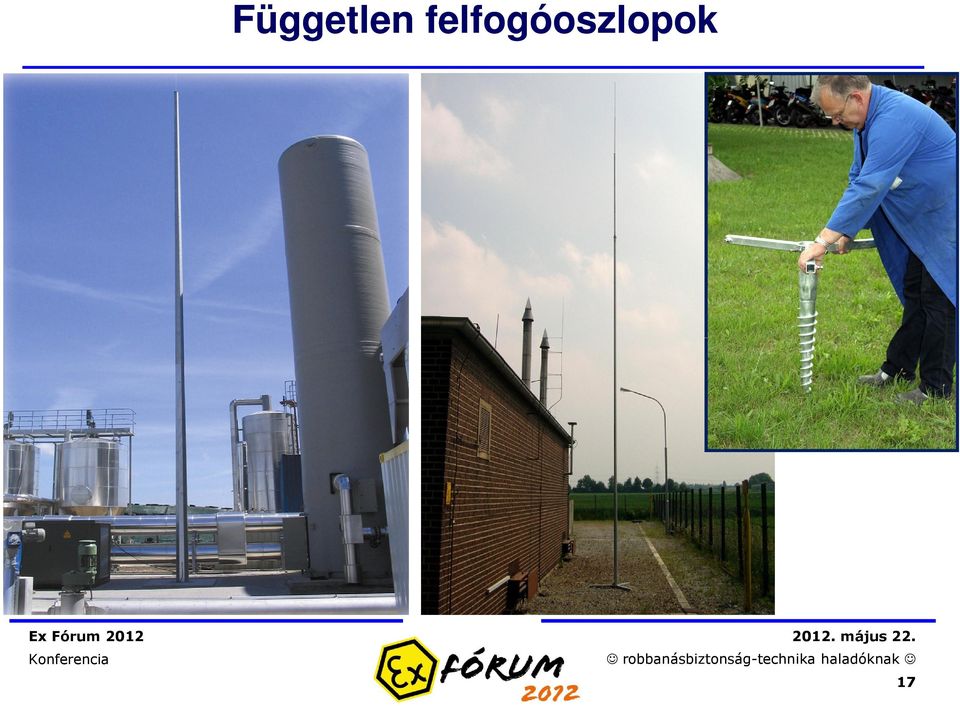

17 Független felfogóoszlopok 17

18 Műszertermek árnyékolása 18

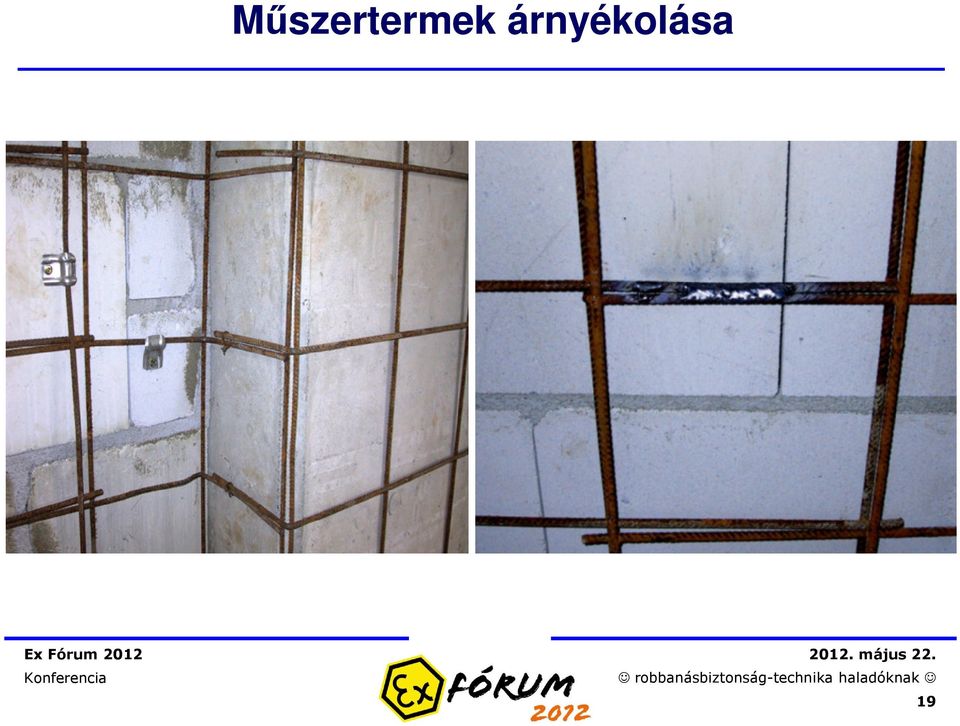

19 Műszertermek árnyékolása 19

20 Kábeltálcák 20

21 Kábeltálcák 21

22 Kábeltálcák 22

23 TÚLFESZÜLTSÉG-VÉDELEM MIT VÁLASSZAK? 23

24 Minek kell megfelelnie egy védőkészüléknek? Villámvédelmi szabvány: MSZ EN sorozat Termék vizsgálati szabvány: MSZ EN MSZ EN Termék alkalmazási szabvány: MSZ EN MSZ EN Műszakilag: A készülék valóban védje készülékeinket 24

25 MSZ EN : Koordinált túlfeszültség-védelem A belső rendszerek lökőhullámokkal szembeni védelme megkövetelheti mind az energetikai vezetékek, mind a jelátviteli vezetékek koordinált túlfeszültség-védelmét is magában foglaló következetes elemzést. Az egynél több (LPZ 1, LPZ 2 és nagyobb) villámvédelmi zónát tartalmazó LEMP elleni védelmi rendszerben a túlfeszültség-védelmi eszköz(öke)t a vezetéken az egyes villámvédelmi zónába való belépésénél kell elhelyezni. 25

26 MSZ EN : Koordinált túlfeszültség-védelem A csak LPZ 1-ből álló LEMP elleni védelmi rendszerben a vezetéken legalább az LPZ 1-be való belépési pontjánál kell túlfeszültség-védelmi eszközt elhelyezni. Mindkét esetben további túlfeszültség-védelmi eszközökre lehet szükség, ha a túlfeszültség-védelmi eszköz helye és a berendezés közötti távolság túl nagy. 26

27 MSZ EN :2006 C.5 A koordináció ellenőrzése Az energetikai koordinációt a következők szerint ajánlatos ellenőrizni: 1) Koordinációs vizsgálat (kivitelező feladata) A koordinációt esetről-esetre esetre lehet kimutatni. 2) Számítás (tervező feladata) Egyszerű esetekben közelítő számítást lehet végezni, de összetett rendszerek számítógépes szimulációt igényelhetnek. 27

28 MSZ EN :2006 C.5 A koordináció ellenőrzése 3) Koordinált túlfeszültség-védelmi eszközcsaládok alkalmazása A túlfeszültség-védelmi eszközök gyártójának kell igazolnia a koordináció teljesülését. (MSZ EN :2011 C.3.4) 28

29 MSZ EN :2006 I LPL II Villámcsapás épületbe 10/350µs [ka] Villámcsapás a vezetékbe 10/350µs [ka] Kisfeszültségű rendszer III + IV Telekommunikációs rendszer 2 2 Villámcsapás az épületbe 100 % Villámcsapás a betápláló vezetékbe EPH 50 % 50 % 29

30 MSZ EN :2006 LPS (LPL) Épületbe becsapó villámáram (10/350) Erősáramú hálózat felé elfolyó villámáram 4 pólusra jutó levezetőképesség Σ L1+L2+L2+N-PE 1 pólusra jutó levezetőképesség L, N-PE (10/350) villámáram Σ L1+L2+L2+N-PE L, N-PE I. 200 ka 100 ka 100 ka 25 ka II. 150 ka 75 ka 75 ka 18,75 ka III-IV. 100 ka 50 ka 50 ka 12,5 ka 30

31 TN-C hálózat L1 L2 L3 PEN L1 L2 L3 PEN 31

32 MSZ EN :200212:2002 Koordinált túlfeszültség-védelem Az energetikailag koordinált túlfeszültség-védelem nem egyenlő a megfelelő védelmi szintű védőkészükékek egymás utáni lépcsős elhelyezésével. Az energetikai koordináció azt jelenti, hogy az egyes védelmi fokozatok egymáshoz képest összehangoltan vezetik le a villámáram-impulzus impulzus energiáját, úgy hogy az egyes fokozatok és a mögöttük lévő villamos berendezések ne terhelődjenek túl. 32

33 Koordináció a gyakorlatban Bemenő zavarjel Villám-lökőáram 10/350 µs Megmaradó-zavarjel Nem kritikus a végkészülék számára 230 / 400 V 230 / 400 V Vezetékhossz max. 5m Vezetékhossz > 5m Vég- készülék? 1. típusú kombilevezető 3. típusú levezető 33

34 MSZ EN :200211:2002 Feszültségre kapcsoló védelmi elem: Feszültségkorlátozó védelmi elem: Szikraköz, vagy gáztöltésű cső Varisztor 34

35 Szikraköz vagy varisztor? Szikraköz és varisztor koordinációs viselkedésének összehasonlítása i [ka] típusú, varisztor alapú SPD 1. típusú, szikraköz alapú SPD Teljes áram A végkészülék varisztoron keresztül folyó áram Az 1. típusú SPD-n (varisztor) keresztül folyó áram i [ka] t [ms] Teljes áram Áramlefutás, csatolási vezetékhossz 10 m Terhelés: 0,1 x l imp (1,25kA; 10/350µs) Impulzus-idő terület lecsökken Hullámtörő funkció Az 1. típusú SPD-n (szikraköz) keresztül folyó áram A végkészülék varisztoron keresztül folyó áram t [ms] 35

36 Hullámtörési tényező szikraköz esetében i [ka] Teljes áram Hullámtörési tényező = A 10/350 A HT A 10/ ,4 % Áram a végkészülék varisztoron keresztül t [ms] 36

37 Hullámtörési tényező szikraköz esetében i [ka] Teljes áram Hullámtörési tényező = A 10/350 A HT A 10/ ,4 % Áram a végkészülék varisztoron keresztül t [ms] 37

38 Hullámtörési tényező varisztor esetében i [ka] Teljes áram Hullámtörési tényező = A 10/350 A HT A 10/ ,2 % Áram a végkészülék varisztoron keresztül t [ms] 38

39 Hullámtörési tényező varisztor esetében i [ka] Teljes áram Hullámtörési tényező = A 10/350 A HT A 10/ ,2 % Áram a végkészülék varisztoron keresztül t [ms] 39

41 Találós kérdés Mi a hiba az alábbi adatlapon? 41

42 Köszönöm figyelmüket! Kusnyár Tibor ROBEX Irányítástechnikai Kft
