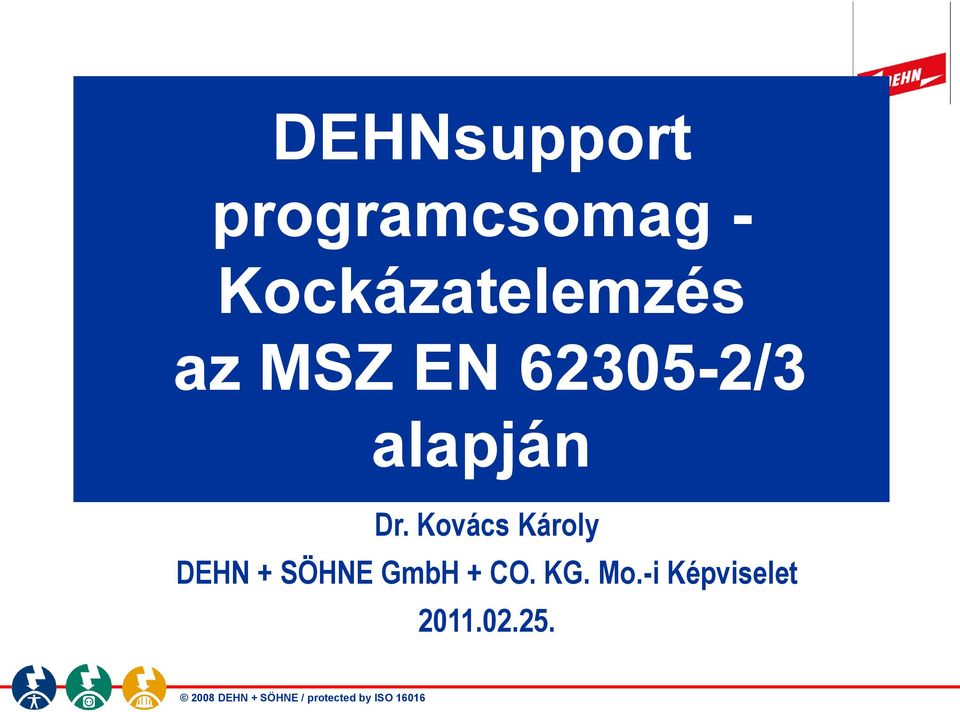

1 DEHNsupport programcsomag - Kockázatelemzés az MSZ EN /3 alapján Dr. Kovács Károly DEHN + SÖHNE GmbH + CO. KG. Mo.-i Képviselet

2 DEHNSupport - Kockázatelemzés az MSZ EN villám- és túlfeszültségvédelmi szabvány szerint DEHNsupport Risiko

3 DEHNSupport - Kockázatelemzés az MSZ EN villám- és túlfeszültségvédelmi szabvány szerint 2011 februárjában elkészült a magyar nyelvi kiegészítés 12 európai nyelv (német, osztrák, angol, olasz, cseh, szlovák, francia, horvát, belga, lengyel, orosz magyar. A program egyedülálló tulajdonsága, hogy a program használata során bármikor nyelvet lehet váltani, anélkül hogy a folyamatban lévő munkamenetből ki kellene lépni. A program tartalmazza az összes felsorolt ország villámvédelmi szabványának úgynevezett nemzeti kiegészítéseit is, amelyek csak az adott országban érvényesek. DEHNsupport Risiko

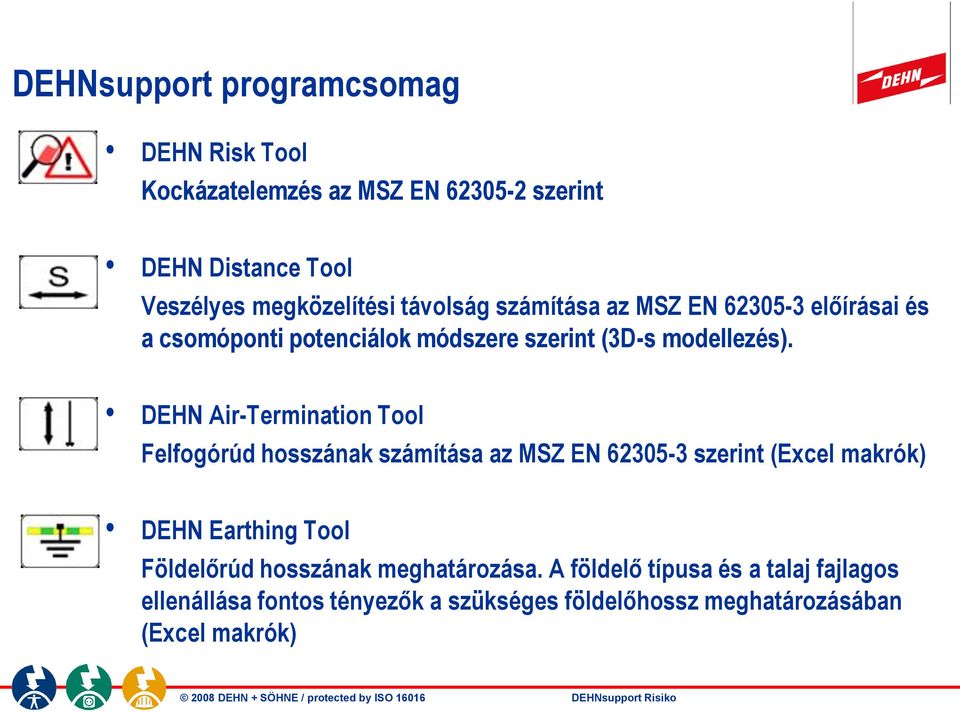

4 DEHNsupport programcsomag DEHN Risk Tool Kockázatelemzés az MSZ EN szerint DEHN Distance Tool Veszélyes megközelítési távolság számítása az MSZ EN előírásai és a csomóponti potenciálok módszere szerint (3D-s modellezés). DEHN Air-Termination Tool Felfogórúd hosszának számítása az MSZ EN szerint (Excel makrók) DEHN Earthing Tool Földelőrúd hosszának meghatározása. A földelő típusa és a talaj fajlagos ellenállása fontos tényezők a szükséges földelőhossz meghatározásában (Excel makrók) DEHNsupport Risiko

5 Szabványok, magyarországi jogi környezet 2002 BM/2002(I.23.) a katasztrófavédelemről szóló rendeletet III. sz. melléklete a villám-, és túlfeszültség-védelem előírásait tartalmazta (MSZ 274 villámvédelmi szabvány 2001 májusában módosított változatával) /2008. (II 22.) ÖTM rendelet, melynek részét képezi a villám-, és túlfeszültség-védelemmel foglakozó országos tűzvédelmi szabályzat (OTSZ) A 9/2008. (II 22.) ÖTM rendelet jelenleg is hatályos és betartása kötelező. (MSZ 274) február 1.-ei hatállyal az MSZ 274 villámvédelmi szabvány visszavonásra került. (az MSZ IEC szabvány is, hiszen ennek előírásai beépültek az MSZ EN szabványba) DEHNsupport Risiko

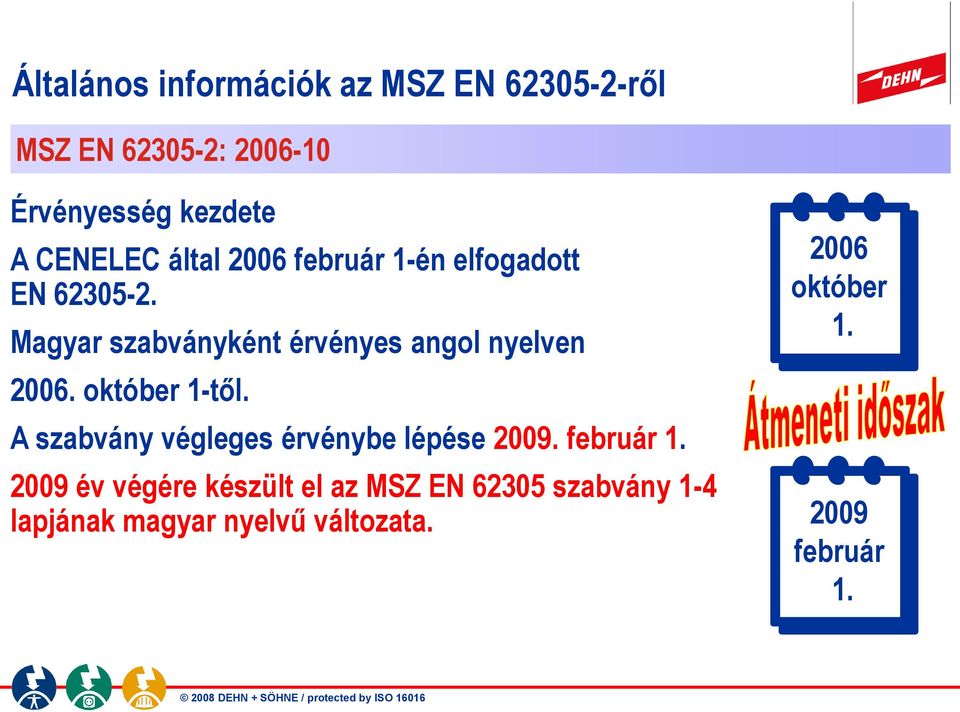

6 Általános információk az MSZ EN ről MSZ EN : Érvényesség kezdete A CENELEC által 2006 február 1-én elfogadott EN Magyar szabványként érvényes angol nyelven október 1-től. A szabvány végleges érvénybe lépése február év végére készült el az MSZ EN szabvány 1-4 lapjának magyar nyelvű változata Oktober október február 1.

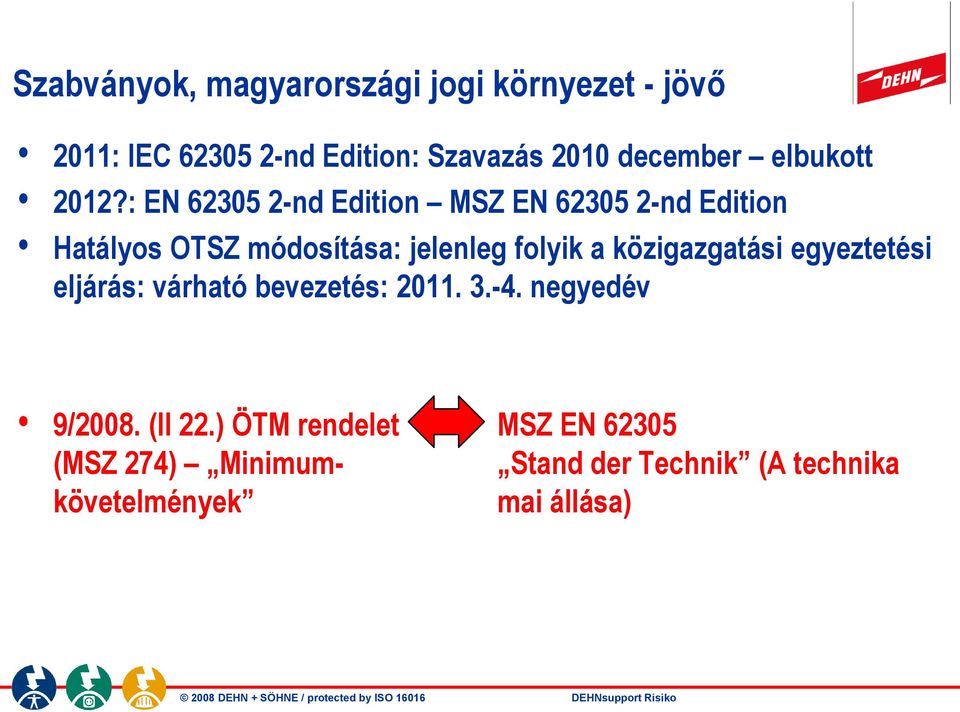

7 Szabványok, magyarországi jogi környezet - jövő 2011: IEC nd Edition: Szavazás 2010 december elbukott 2012?: EN nd Edition MSZ EN nd Edition Hatályos OTSZ módosítása: jelenleg folyik a közigazgatási egyeztetési eljárás: várható bevezetés: negyedév 9/2008. (II 22.) ÖTM rendelet MSZ EN (MSZ 274) Minimum- Stand der Technik (A technika követelmények mai állása) DEHNsupport Risiko

8 Kockázatelemzés MSZ EN 62305: A kockázat összetevői Kockázat

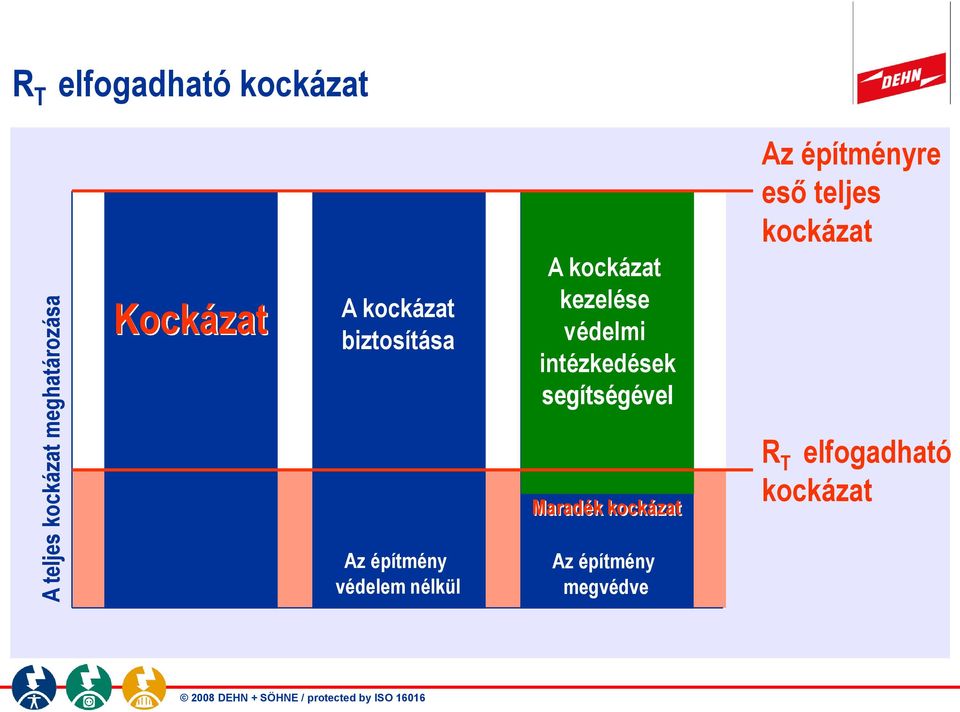

9 A teljes kockázat meghatározása R T elfogadható kockázat Kockázat A kockázat biztosítása A kockázat kezelése védelmi intézkedések segítségével Az építményre eső teljes kockázat Maradék kockázat R T elfogadható kockázat Az építmény védelem nélkül Az építmény megvédve

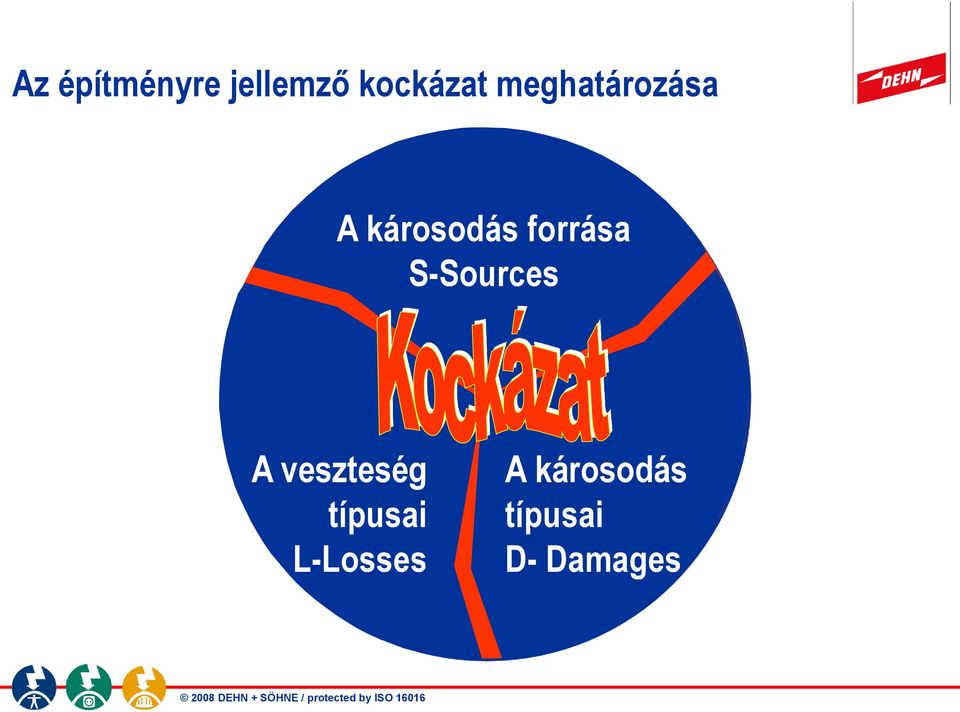

10 Az építményre jellemző kockázat meghatározása A károsodás forrása S-Sources A veszteség típusai L-Losses A károsodás típusai D- Damages

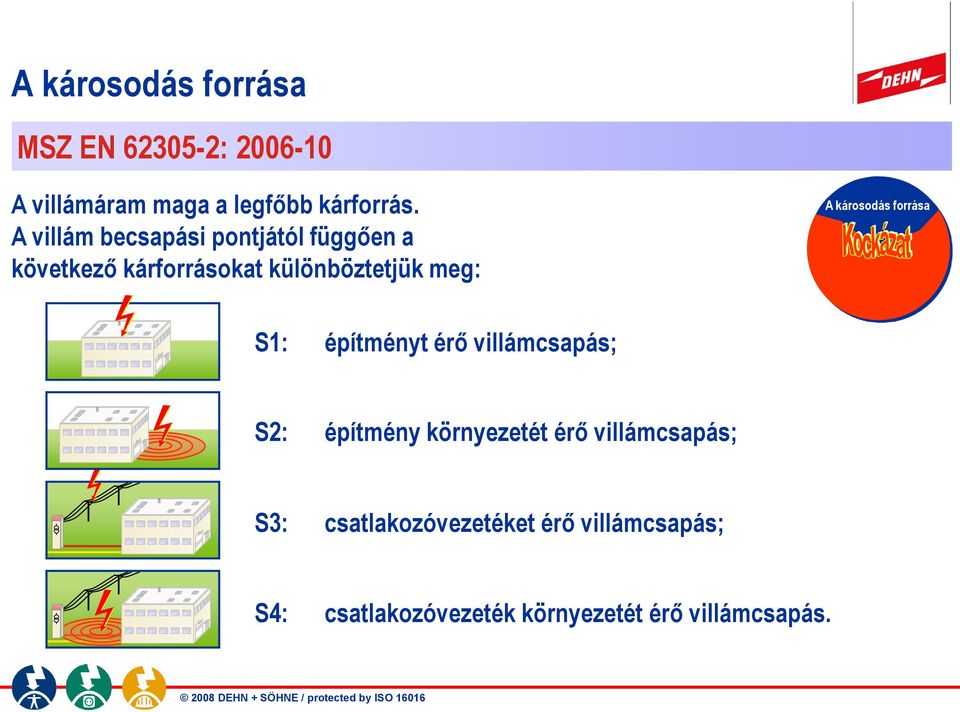

11 A károsodás forrása MSZ EN : A villámáram maga a legfőbb kárforrás. A villám becsapási pontjától függően a következő kárforrásokat különböztetjük meg: A károsodás forrása S1: építményt érő villámcsapás; S2: építmény környezetét érő villámcsapás; S3: csatlakozóvezetéket érő villámcsapás; S4: csatlakozóvezeték környezetét érő villámcsapás.

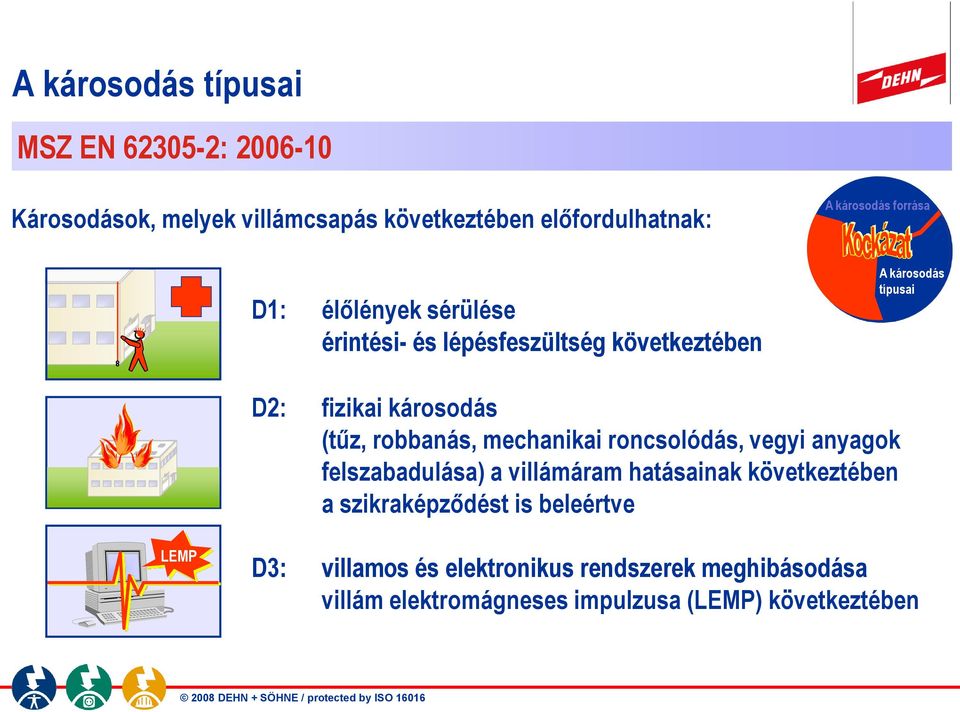

12 A károsodás típusai MSZ EN : Károsodások, melyek villámcsapás következtében előfordulhatnak: A károsodás forrása D1: élőlények sérülése érintési- és lépésfeszültség következtében A károsodás típusai D2: fizikai károsodás (tűz, robbanás, mechanikai roncsolódás, vegyi anyagok felszabadulása) a villámáram hatásainak következtében a szikraképződést is beleértve LEMP D3: villamos és elektronikus rendszerek meghibásodása villám elektromágneses impulzusa (LEMP) következtében

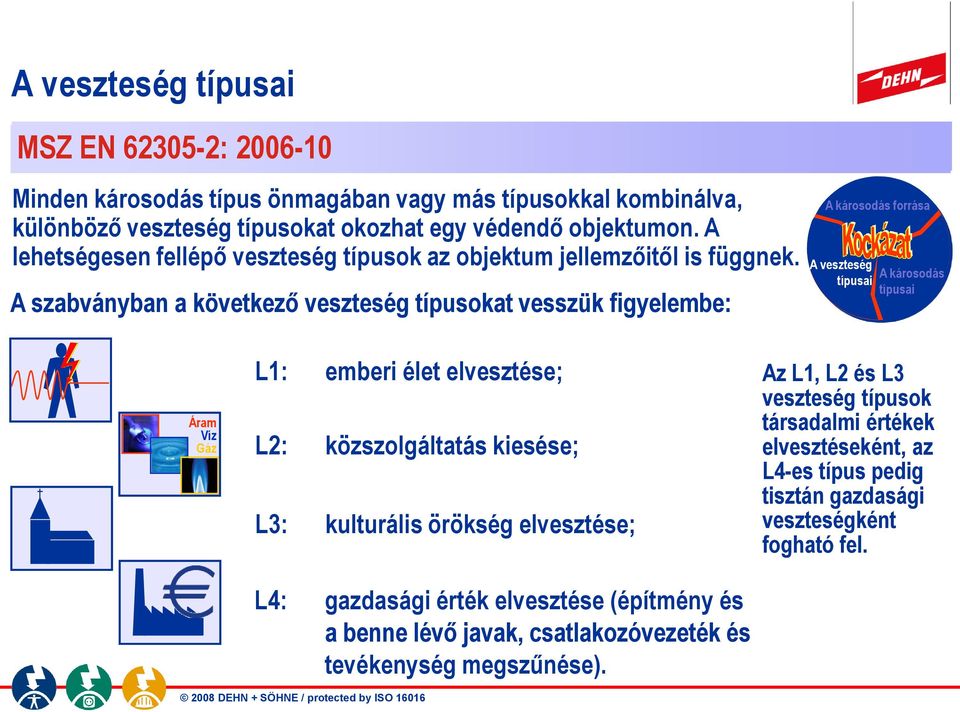

13 A veszteség típusai DIN MSZ EN : (VDE ): Minden károsodás típus önmagában vagy más típusokkal kombinálva, különböző veszteség típusokat okozhat egy védendő objektumon. A lehetségesen fellépő veszteség típusok az objektum jellemzőitől is függnek. A szabványban a következő veszteség típusokat vesszük figyelembe: A károsodás forrása A veszteség típusai A károsodás típusai Áram Víz Gáz L1: emberi élet elvesztése; L2: közszolgáltatás kiesése; L3: kulturális örökség elvesztése; L4: gazdasági érték elvesztése (építmény és a benne lévő javak, csatlakozóvezeték és tevékenység megszűnése). Az L1, L2 és L3 veszteség típusok társadalmi értékek elvesztéseként, az L4-es típus pedig tisztán gazdasági veszteségként fogható fel.

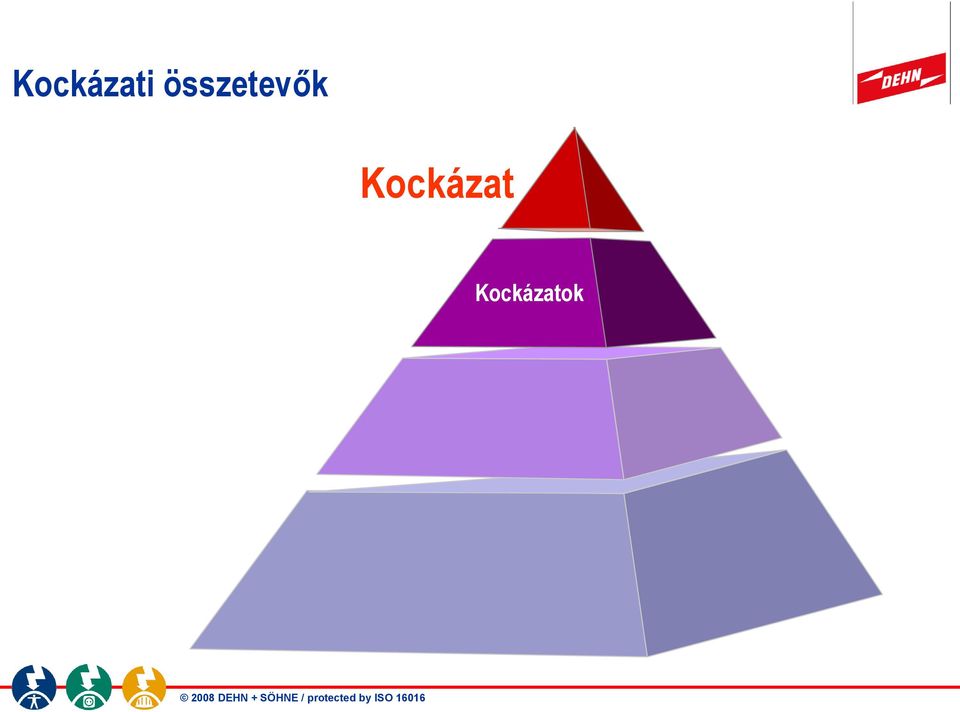

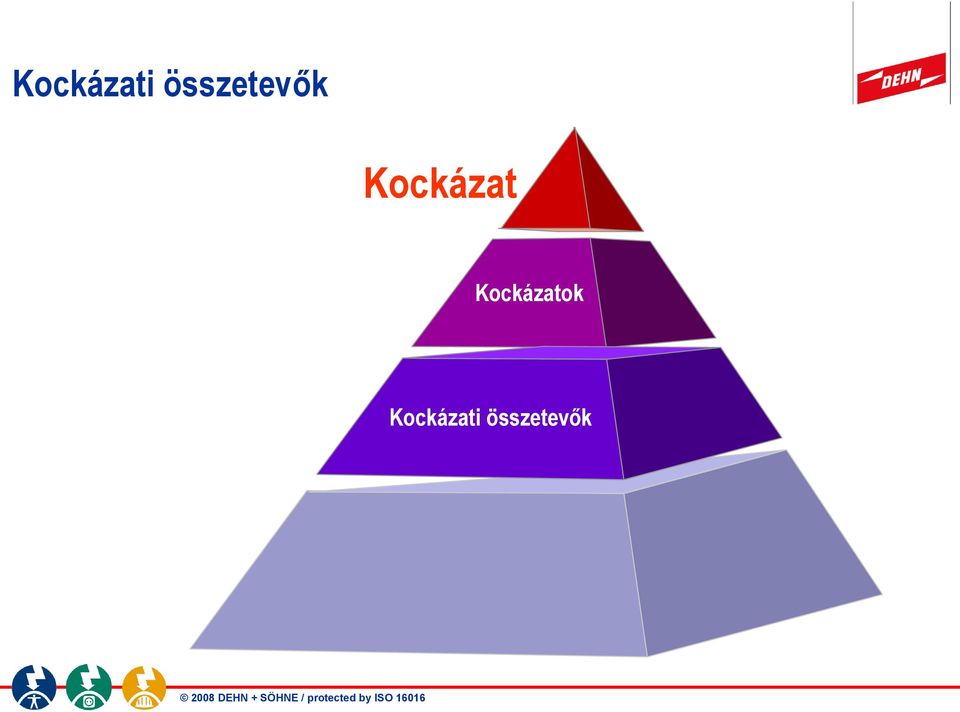

14 Kockázati összetevők Kockázat Kockázatok

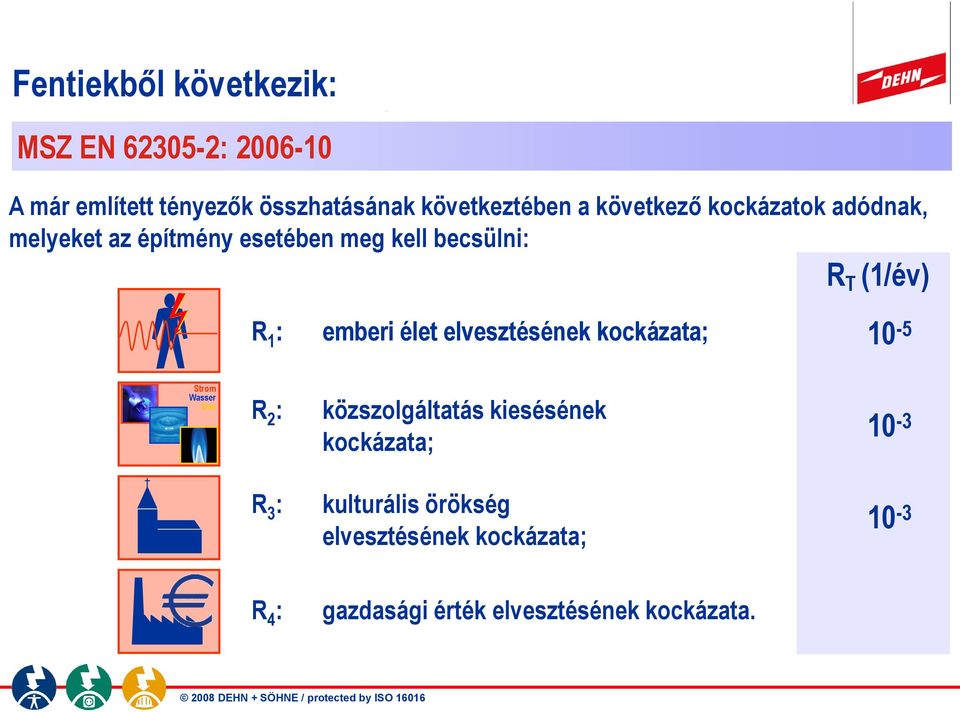

15 Fentiekből következik: MSZ EN : A már említett tényezők összhatásának következtében a következő kockázatok adódnak, melyeket az építmény esetében meg kell becsülni: R T (1/év) R 1 : emberi élet elvesztésének kockázata; 10-5 Strom Wasser Gas R 2 : közszolgáltatás kiesésének kockázata; 10-3 R 3 : kulturális örökség elvesztésének kockázata; 10-3 R 4 : gazdasági érték elvesztésének kockázata.

16 Kockázati összetevők Kockázat Kockázatok Kockázati összetevők

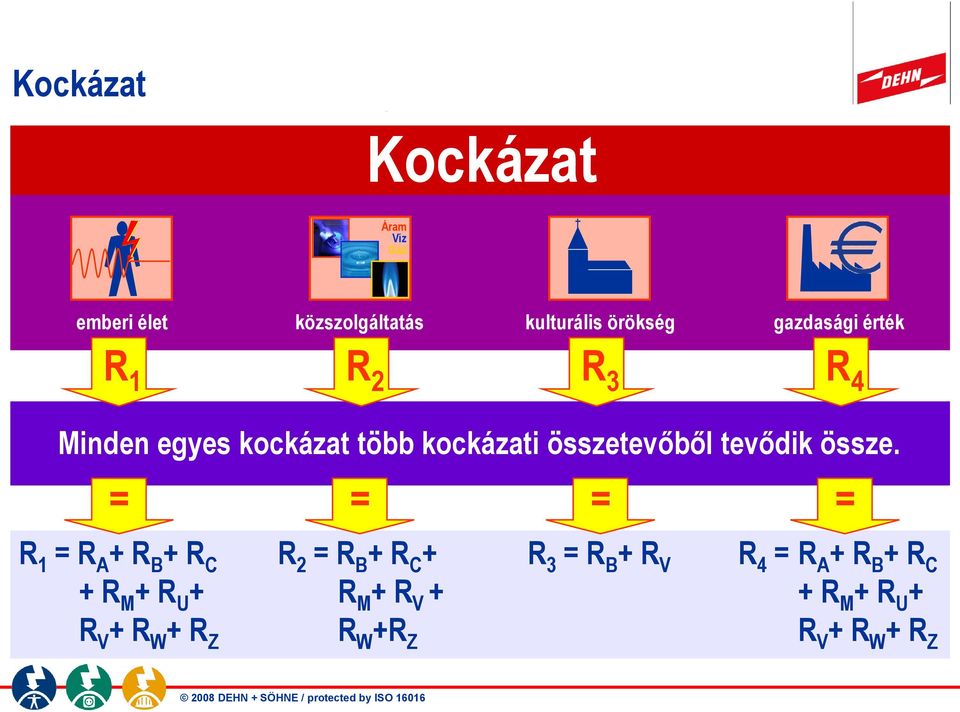

17 Kockázat Kockázat Áram Víz Gáz emberi élet közszolgáltatás kulturális örökség gazdasági érték R 1 R 2 R 3 R 4 Minden egyes kockázat több kockázati összetevőből tevődik össze. = = = = R 1 = R A + R B + R C + R M + R U + R V + R W + R Z R 2 = R B + R C + R M + R V + R W +R Z R 3 = R B + R V R 4 = R A + R B + R C + R M + R U + R V + R W + R Z

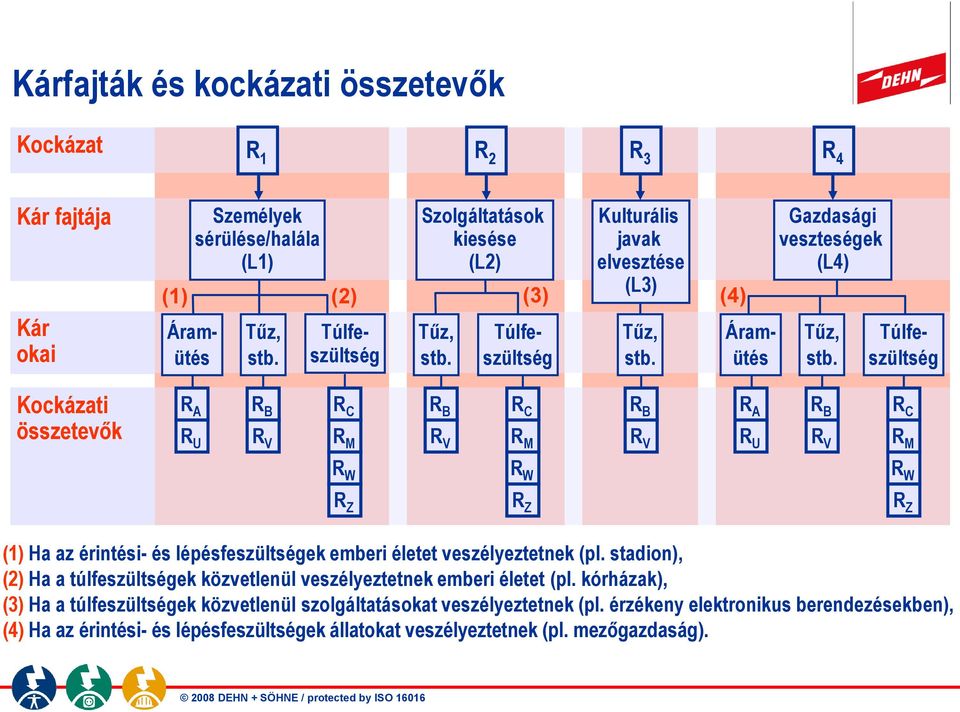

18 Kárfajták és kockázati összetevők Kockázat R 1 R 2 R 3 R 4 Kár fajtája Kár okai Személyek sérülése/halála (L1) Tűz, stb. Szolgáltatások kiesése (L2) Tűz, stb. Kulturális javak elvesztése (L3) (1) (2) (3) (4) Tűz, stb. Gazdasági veszteségek (L4) Tűz, stb. Áramütés Túlfeszültség Túlfeszültség Áramütés Túlfeszültség Kockázati összetevők R A R U R B R V R C R M R B R V R C R M R B R V R A R U R B R V R C R M R W R W R W R Z R Z R Z (1) Ha az érintési- és lépésfeszültségek emberi életet veszélyeztetnek (pl. stadion), (2) Ha a túlfeszültségek közvetlenül veszélyeztetnek emberi életet (pl. kórházak), (3) Ha a túlfeszültségek közvetlenül szolgáltatásokat veszélyeztetnek (pl. érzékeny elektronikus berendezésekben), (4) Ha az érintési- és lépésfeszültségek állatokat veszélyeztetnek (pl. mezőgazdaság).

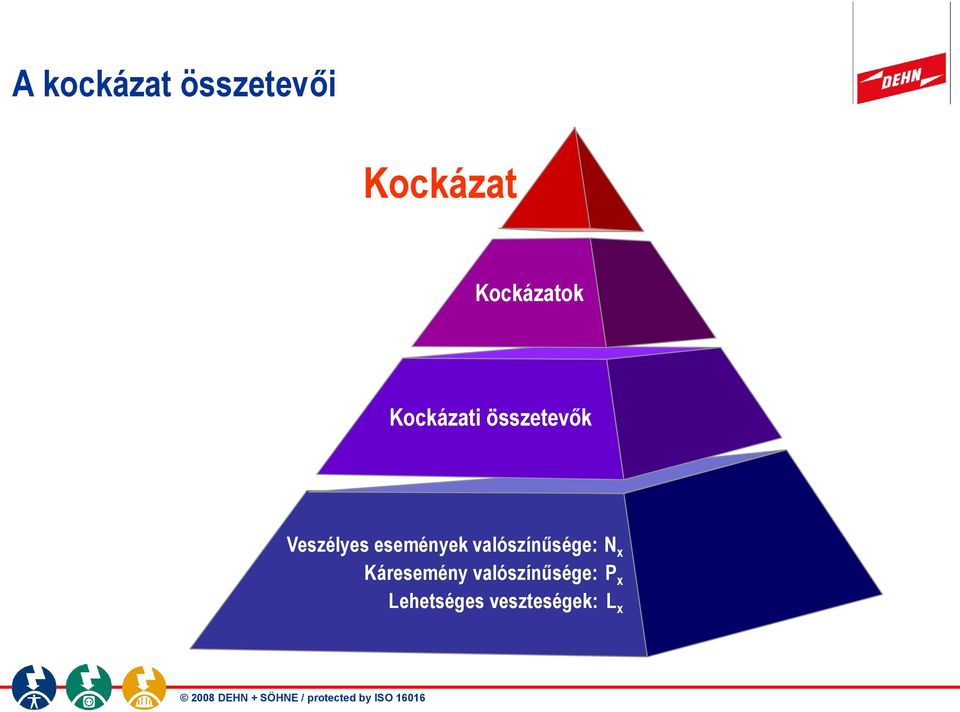

19 A kockázat összetevői Kockázat Kockázatok Kockázati összetevők Veszélyes események valószínűsége: N x Káresemény valószínűsége: P x Lehetséges veszteségek: L x

20 Mintapélda 1. példa Telefon vezeték Erősáramú betáp DEHNsupport Risiko

21 Program bemutatása!

22 Kockázati összetevők MSZ EN :2006 szerint S1 építményt érő villámcsapás S2 építmény környezetét érő villámcsapás R A = élőlény R B = tűz R C = túlfeszültség (LEMP) R M = túlfeszültség (LEMP) LEMP S3 csatlakozóvezetéket érő villámcsapás S4 csatlakozóvezeték környezetét érő villámcsapás R u = élőlény R V = tűz R w = túlfeszültség R z = túlfeszültség Seminar DEHNsupport - Schutzmaßnahmen _ 06/08

23 Tényezők, amelyek az egyes kockázati összetevőket egy építményben befolyásolják/csökkentik Az építmény vagy a belső rendszerek jellemzői Védelmi intézkedések R A R B R C R M R U R V R W R Z Gyűjtőterület X X X X X X X X Talajfelszín fajlagos ellenállása X Padló fajlagos ellenállása X Elkerítés, elszigetelés, figyelmeztető felirat, talaj potenciálkiegyenlítése X X Villámvédelmi rendszer X 1) X X 2) X 2) X 3) X 3) Koordinált túlfeszültség-védelem X X X X Térbeli árnyékolás X X Külső vezetékek árnyékolása X X X X Belső vezetékek árnyékolása X X Alkalmas nyomvonalvezetés X X Potenciálkiegyenlítő hálózat X Tűzvédelmi intézkedések X X Tűzveszély X X Különleges veszély X X Lökőfeszültség-állóság X X X X X X 1) Természetes vagy az egymáshoz 10 m-nél közelebb lévő levezetőket tartalmazó szabványos villámvédelmi rendszer esetén vagy ahol fizikai korlátozások vannak érvényben, az élőlények érintési és lépésfeszültség által okozott sérülésének kockázata elhanyagolható. Irod.: MSZ EN :2006; 5. táblázat 2) Csak rácsszerű külső villámvédelmi rendszer esetén. 3) A potenciálkiegyenlítés miatt. Seminar DEHNsupport - Schutzmaßnahmen _ 06/ / CHB

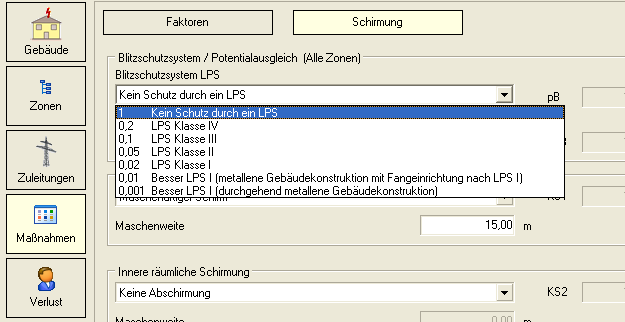

24 Intézkedések az R B összetevő csökkentésére Villámvédelmi osztály, LPS Fizikai károk a villámáram következtében beleértve a szikraképződést; Rizikókomponens R B S1 R B Villámvédelem: jobb mint LPS I Seminar DEHNsupport - Schutzmaßnahmen _ 06/ / S6223

25 Intézkedések az R U, R V összetevők csökkentésére Villámvédelmi potenciálkiegyenlítés Élőlények megsérülése az érintési és lépésfeszültség következtében az építményen belül; Fizikai károk a villámáram következtében beleértve a szikraképződést is; Rizikókomponens R U / R V S3 1. típusú villámáram-levezető Erősáram Információtechnológia R U R V DEHNventil modular DEHNventil ZP BLITZDUCTOR XT DEHNrapid LSA Seminar DEHNsupport - Schutzmaßnahmen _ 06/ / S6225

26 Intézkedések az R C, R M, R W és R Z összetevők csökkentésére Koordinált SPD védelem Belső rendszerek kiesése LEMP és indukált túlfeszültség következtében ; Rizikókomponens: R C, R M, R W,R Z S1 R C S2 LEMP R M 2. és 3. típusú túlfeszültség-levezető Erősáram Információtechnológia S3 S4 R W R Z DEHNguard M TNS DEHNsafe DEHNflex DEHNlink DEHNpatch Seminar DEHNsupport - Schutzmaßnahmen _ 06/ / S6232

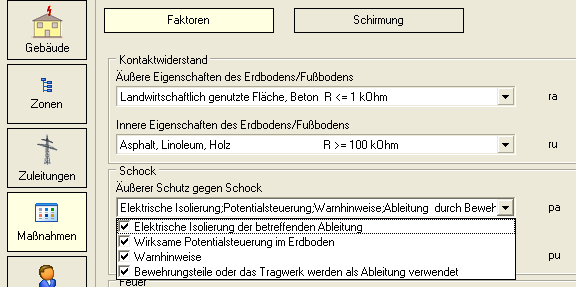

27 Intézkedések az R A, R U összetevők csökkentésére Élőlények megsérülése az érintési- és lépésfeszültség következtében az építményen kívül és belül; Rizikókomponens R A / R U Áramütés Külső védelem áramütés ellen Belső védelem áramütés ellen S1 Elkerítés vagy figyelmeztető tábla EN , Potenciálkiegyenlítés potenciálvezérléssel EN , 8.2 S3 R A Az érintett levezető szigetelése (pl.: CUI-levezető) EN , 8.1 R U Seminar DEHNsupport - Schutzmaßnahmen _ 06/ / S6221

28 Program bemutatása!

29 Köszönöm a figyelemet!
