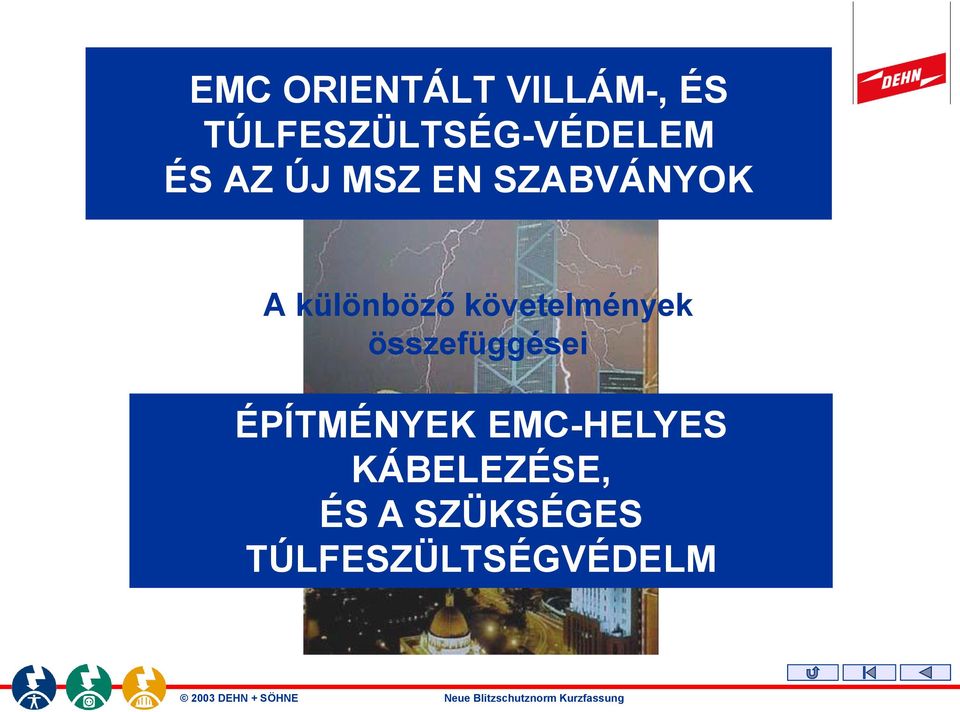

EMC ORIENTÁLT VILLÁM-, ÉS TÚLFESZÜLTSÉG-VÉDELEM ÉS AZ ÚJ MSZ EN SZABVÁNYOK ÉPÍTMÉNYEK EMC-HELYES KÁBELEZÉSE, ÉS A SZÜKSÉGES TÚLFESZÜLTSÉGVÉDELM
|
|
- Áron Szilágyi
- 8 évvel ezelőtt
- Látták:
Átírás
1 EMC ORIENTÁLT VILLÁM-, ÉS TÚLFESZÜLTSÉG-VÉDELEM ÉS AZ ÚJ MSZ EN SZABVÁNYOK A különböző követelmények összefüggései ÉPÍTMÉNYEK EMC-HELYES KÁBELEZÉSE, ÉS A SZÜKSÉGES TÚLFESZÜLTSÉGVÉDELM

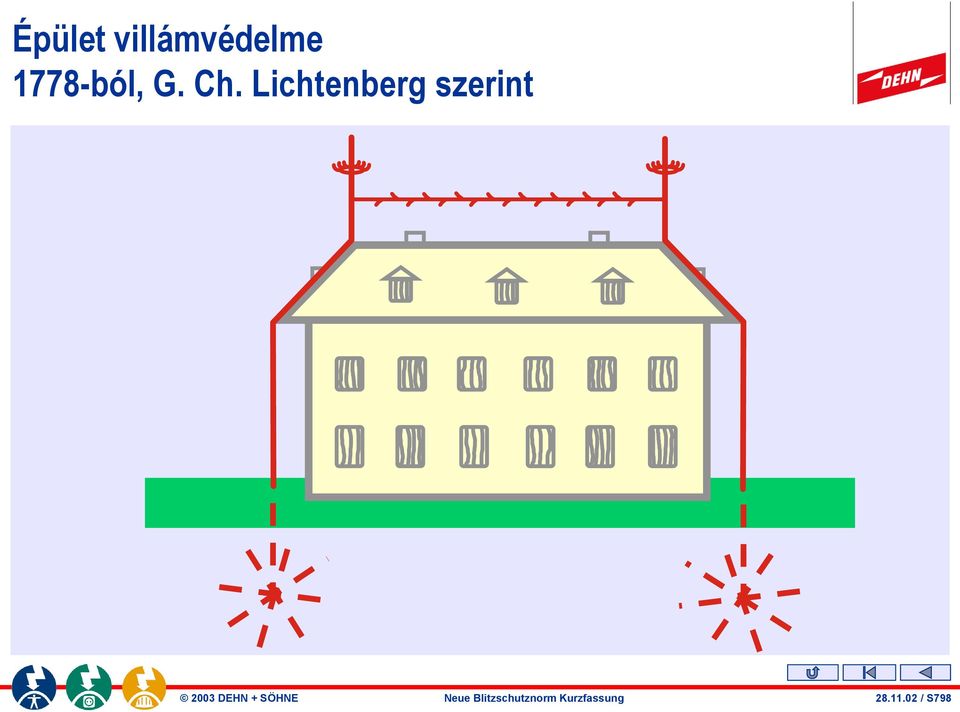

2 Épület villámvédelme 1778-ból, G. Ch. Lichtenberg szerint / S798

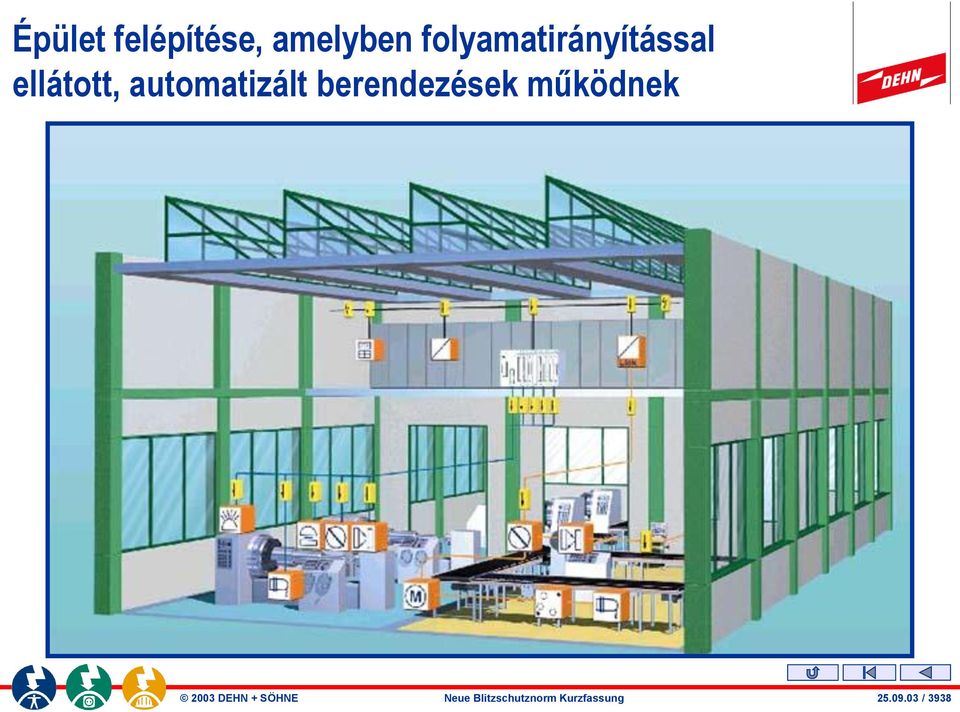

3 Épület felépítése, amelyben folyamatirányítással ellátott, automatizált berendezések működnek / 3938
4 Villamos berendezések villám-, és túlfeszültség-védelme Általános összefüggések és rendelkezések a villám-, és túlfeszültségvédelemhez 2003 DEHN + SÖHNE Yellow / Line Telekommunikation

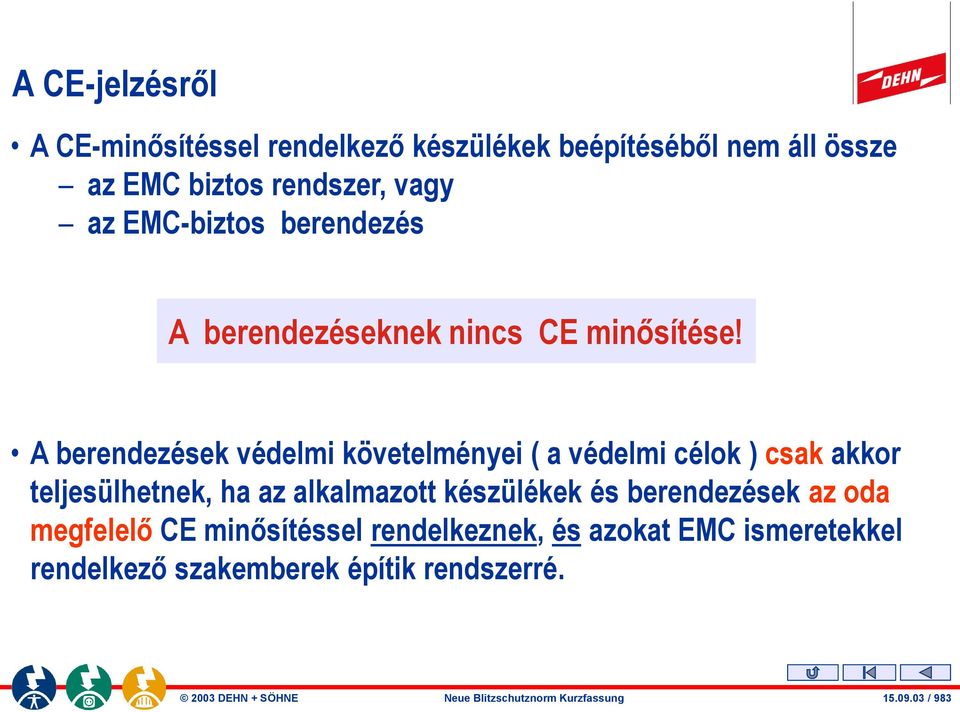

5 A CE-jelzésről A CE-minősítéssel rendelkező készülékek beépítéséből nem áll össze az EMC biztos rendszer, vagy az EMC-biztos berendezés A berendezéseknek nincs CE minősítése! A berendezések védelmi követelményei ( a védelmi célok ) csak akkor teljesülhetnek, ha az alkalmazott készülékek és berendezések az oda megfelelő CE minősítéssel rendelkeznek, és azokat EMC ismeretekkel rendelkező szakemberek építik rendszerré / 983

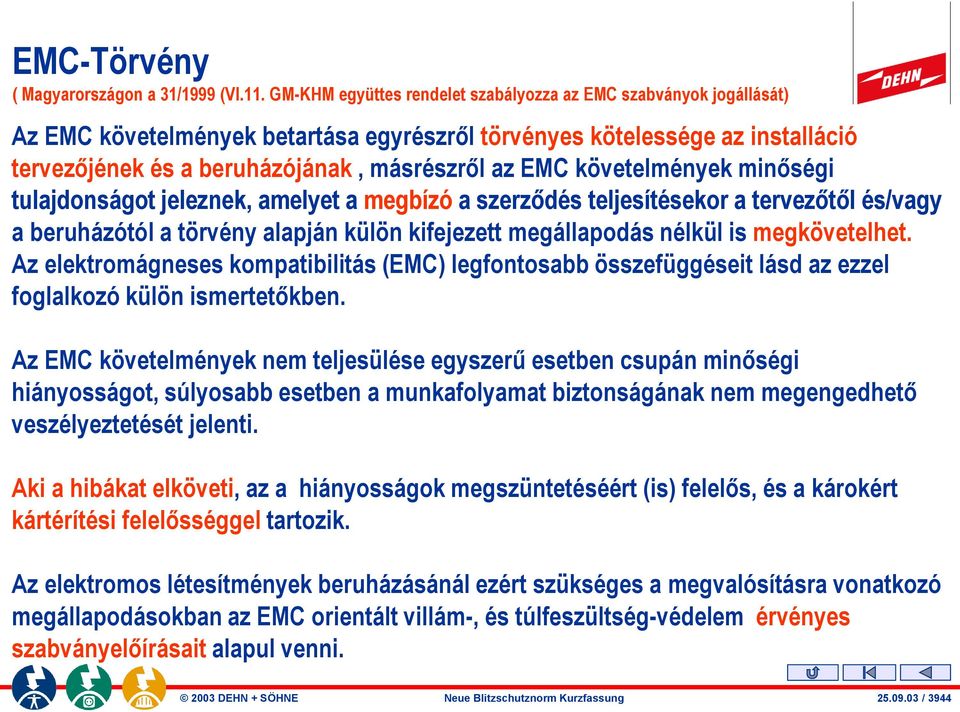

6 EMC-Törvény ( Magyarországon a 31/1999 (VI.11. GM-KHM együttes rendelet szabályozza az EMC szabványok jogállását) Az EMC követelmények betartása egyrészről törvényes kötelessége az installáció tervezőjének és a beruházójának, másrészről az EMC követelmények minőségi tulajdonságot jeleznek, amelyet a megbízó a szerződés teljesítésekor a tervezőtől és/vagy a beruházótól a törvény alapján külön kifejezett megállapodás nélkül is megkövetelhet. Az elektromágneses kompatibilitás (EMC) legfontosabb összefüggéseit lásd az ezzel foglalkozó külön ismertetőkben. Az EMC követelmények nem teljesülése egyszerű esetben csupán minőségi hiányosságot, súlyosabb esetben a munkafolyamat biztonságának nem megengedhető veszélyeztetését jelenti. Aki a hibákat elköveti, az a hiányosságok megszüntetéséért (is) felelős, és a károkért kártérítési felelősséggel tartozik. Az elektromos létesítmények beruházásánál ezért szükséges a megvalósításra vonatkozó megállapodásokban az EMC orientált villám-, és túlfeszültség-védelem érvényes szabványelőírásait alapul venni / 3944

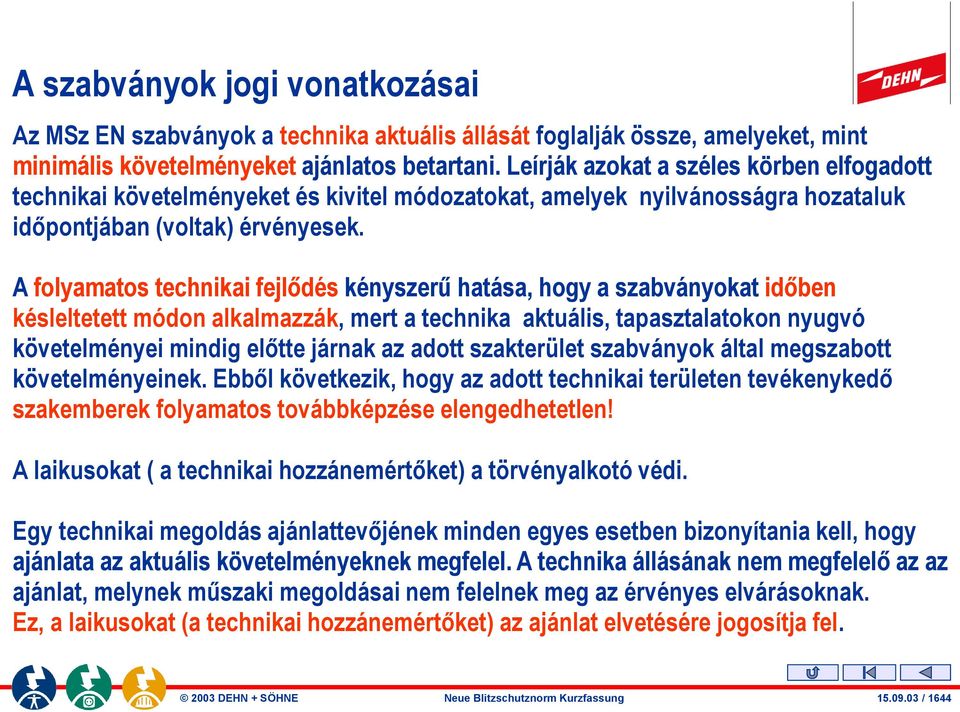

7 A szabványok jogi vonatkozásai Az MSz EN szabványok a technika aktuális állását foglalják össze, amelyeket, mint minimális követelményeket ajánlatos betartani. Leírják azokat a széles körben elfogadott technikai követelményeket és kivitel módozatokat, amelyek nyilvánosságra hozataluk időpontjában (voltak) érvényesek. A folyamatos technikai fejlődés kényszerű hatása, hogy a szabványokat időben késleltetett módon alkalmazzák, mert a technika aktuális, tapasztalatokon nyugvó követelményei mindig előtte járnak az adott szakterület szabványok által megszabott követelményeinek. Ebből következik, hogy az adott technikai területen tevékenykedő szakemberek folyamatos továbbképzése elengedhetetlen! A laikusokat ( a technikai hozzánemértőket) a törvényalkotó védi. Egy technikai megoldás ajánlattevőjének minden egyes esetben bizonyítania kell, hogy ajánlata az aktuális követelményeknek megfelel. A technika állásának nem megfelelő az az ajánlat, melynek műszaki megoldásai nem felelnek meg az érvényes elvárásoknak. Ez, a laikusokat (a technikai hozzánemértőket) az ajánlat elvetésére jogosítja fel / 1644

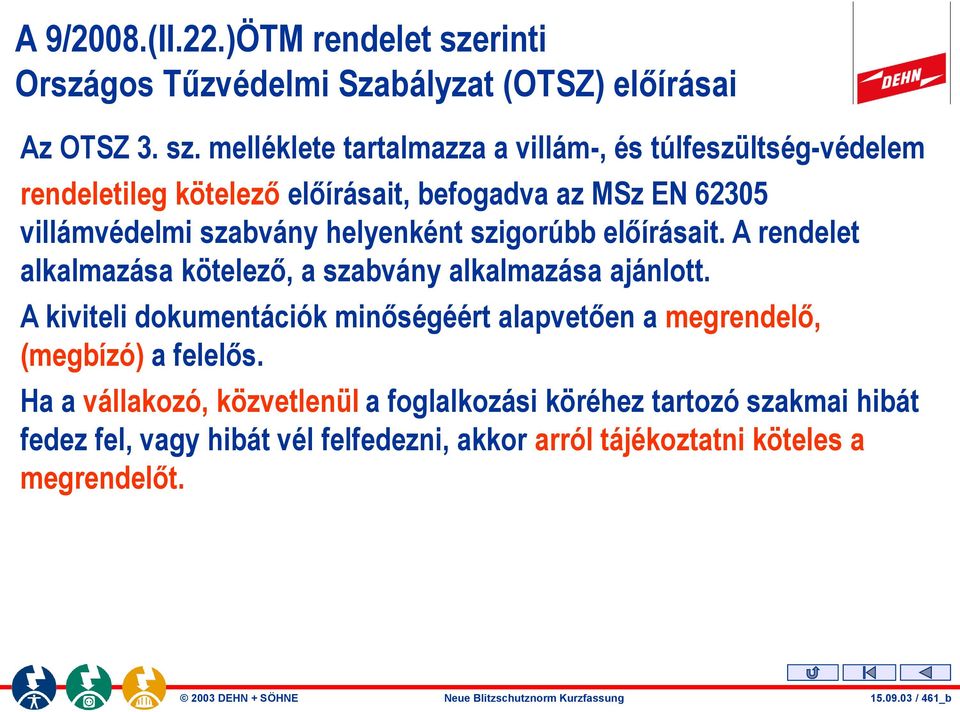

8 A 9/2008.(II.22.)ÖTM rendelet szerinti Országos Tűzvédelmi Szabályzat (OTSZ) előírásai Az OTSZ 3. sz. melléklete tartalmazza a villám-, és túlfeszültség-védelem rendeletileg kötelező előírásait, befogadva az MSz EN villámvédelmi szabvány helyenként szigorúbb előírásait. A rendelet alkalmazása kötelező, a szabvány alkalmazása ajánlott. A kiviteli dokumentációk minőségéért alapvetően a megrendelő, (megbízó) a felelős. Ha a vállakozó, közvetlenül a foglalkozási köréhez tartozó szakmai hibát fedez fel, vagy hibát vél felfedezni, akkor arról tájékoztatni köteles a megrendelőt / 461_b

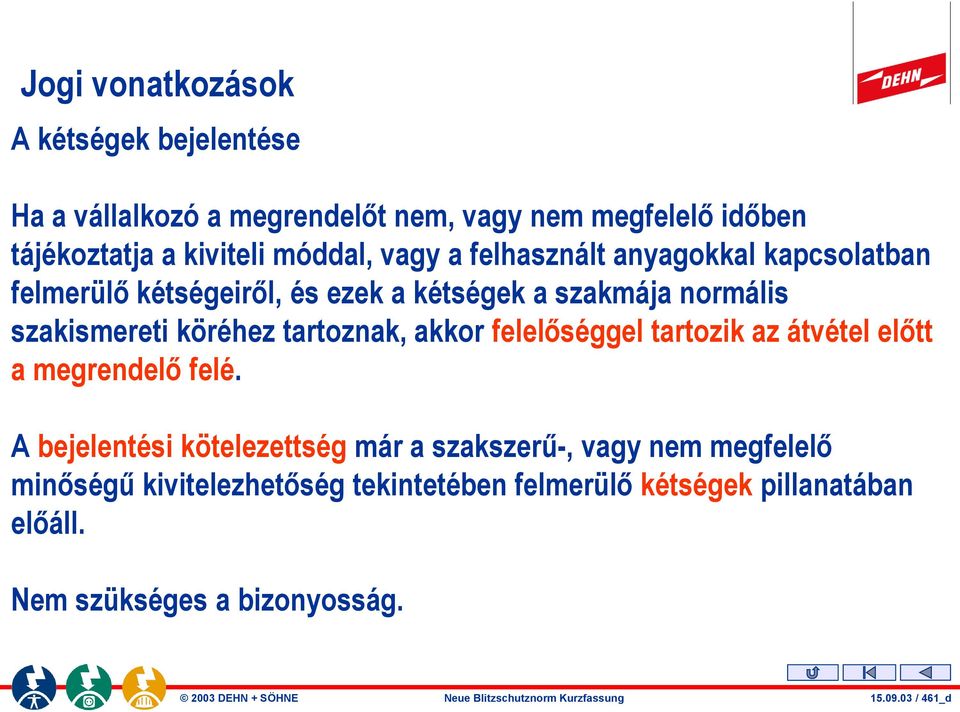

9 Jogi vonatkozások A kétségek bejelentése Ha a vállalkozó a megrendelőt nem, vagy nem megfelelő időben tájékoztatja a kiviteli móddal, vagy a felhasznált anyagokkal kapcsolatban felmerülő kétségeiről, és ezek a kétségek a szakmája normális szakismereti köréhez tartoznak, akkor felelőséggel tartozik az átvétel előtt a megrendelő felé. A bejelentési kötelezettség már a szakszerű-, vagy nem megfelelő minőségű kivitelezhetőség tekintetében felmerülő kétségek pillanatában előáll. Nem szükséges a bizonyosság / 461_d

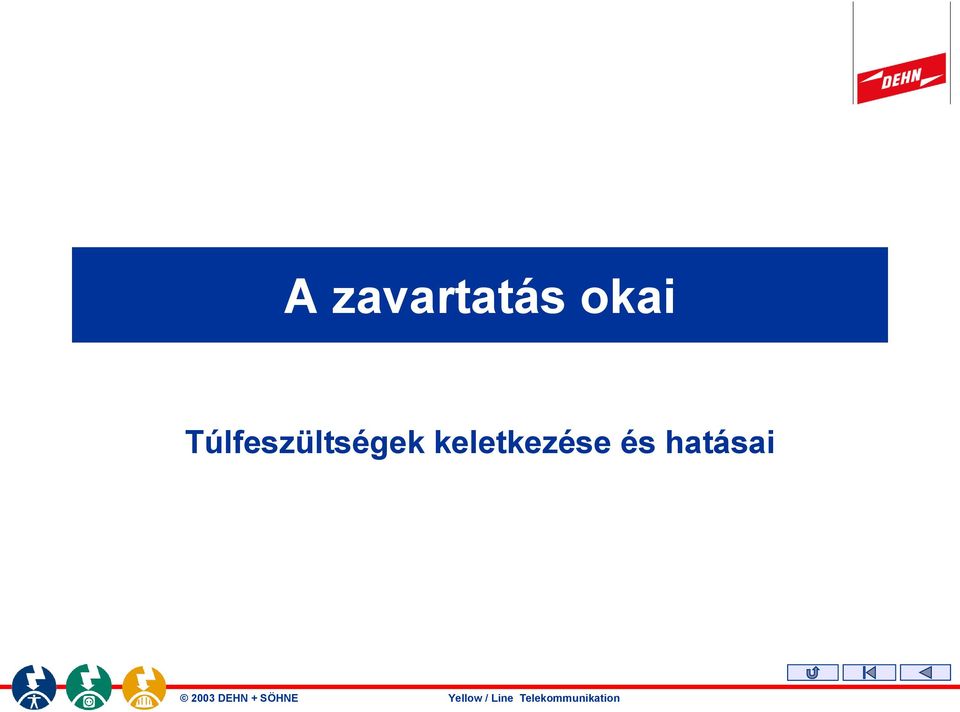

10 A zavartatás okai Túlfeszültségek keletkezése és hatásai 2003 DEHN + SÖHNE Yellow / Line Telekommunikation

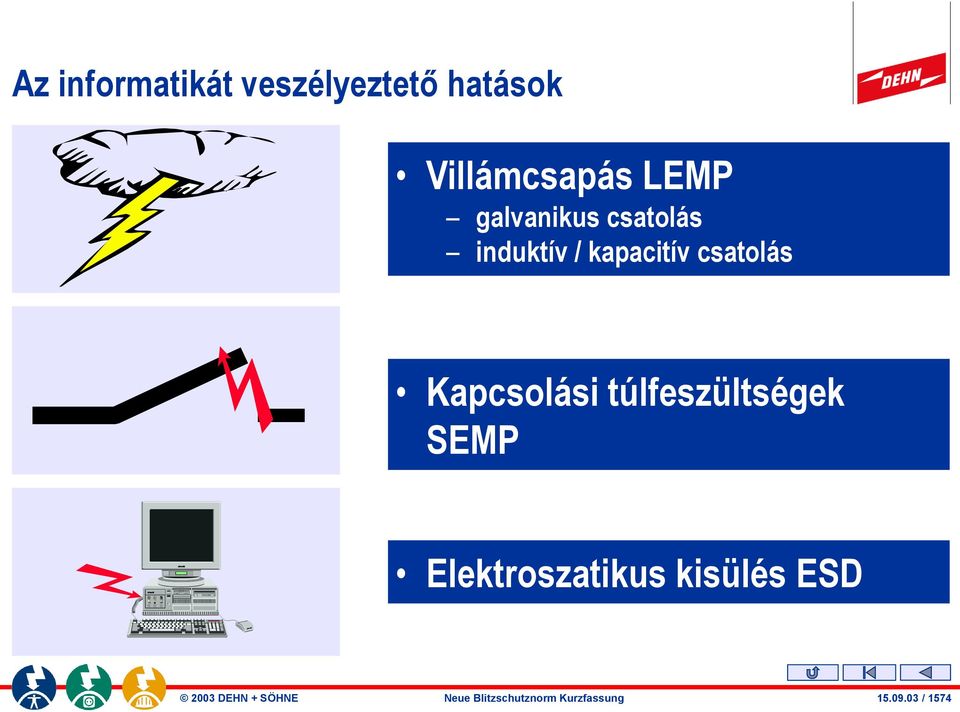

11 Az informatikát veszélyeztető hatások Villámcsapás LEMP galvanikus csatolás induktív / kapacitív csatolás Kapcsolási túlfeszültségek SEMP Elektroszatikus kisülés ESD / 1574

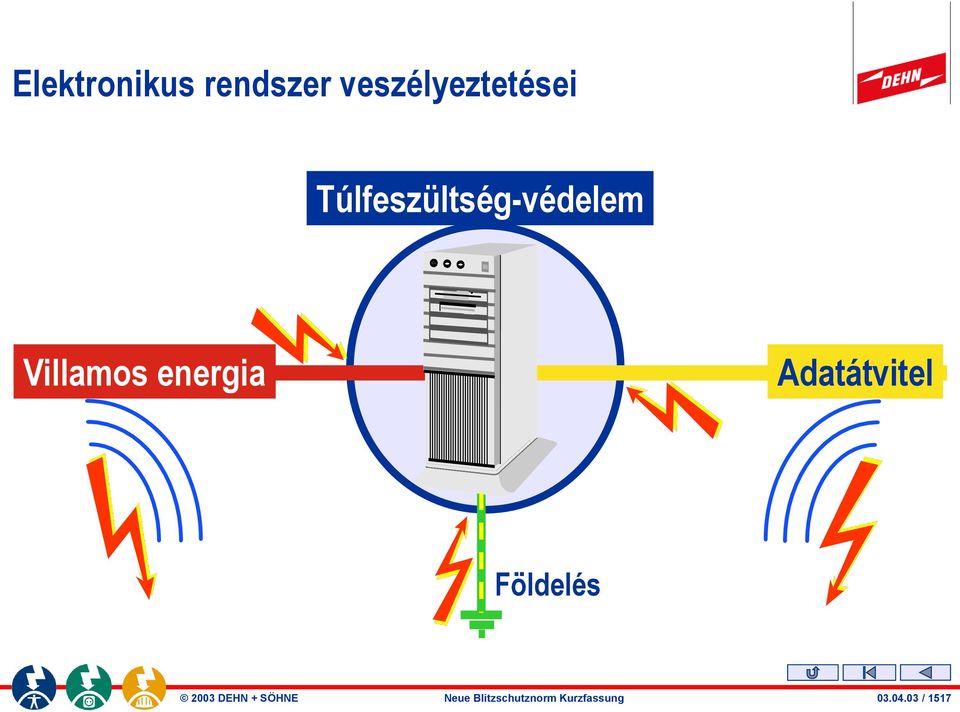

12 Elektronikus rendszer veszélyeztetései Túlfeszültség-védelem Villamos energia Adatátvitel Földelés / 1517

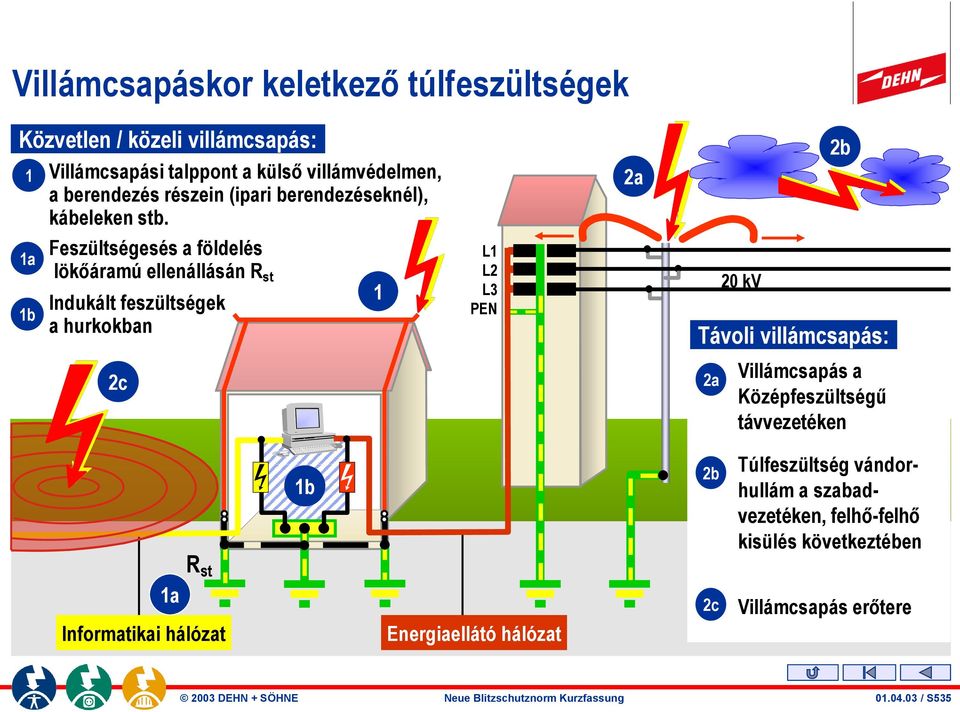

13 Villámcsapáskor keletkező túlfeszültségek Közvetlen / közeli villámcsapás: 1 Villámcsapási talppont a külső villámvédelmen, a berendezés részein (ipari berendezéseknél), kábeleken stb. Feszültségesés a földelés lökőáramú ellenállásán R st Indukált feszültségek 1 a hurkokban 1a 1b L1 L2 L3 PEN 2a 20 kv 2b Távoli villámcsapás: 2c 2a Villámcsapás a Középfeszültségű távvezetéken 1b 2b Túlfeszültség vándorhullám a szabadvezetéken, felhő-felhő kisülés következtében 1a R st Informatikai hálózat Energiaellátó hálózat 2c Villámcsapás erőtere / S535

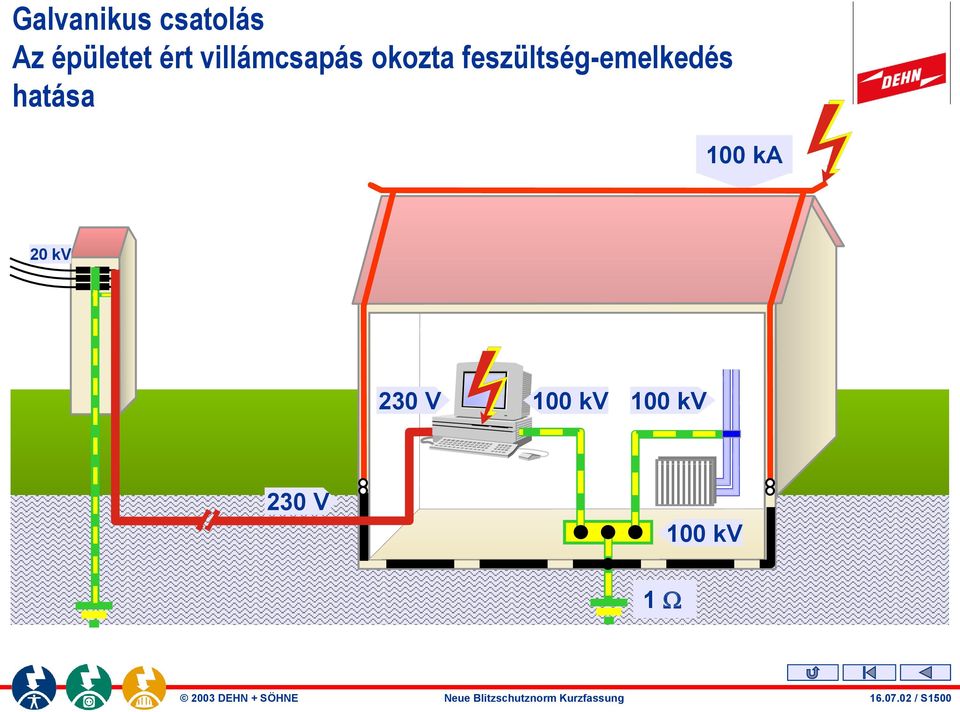

14 Galvanikus csatolás Az épületet ért villámcsapás okozta feszültség-emelkedés hatása 100 ka 20 kv 230 V 100 kv 100 kv 230 V 100 kv Lit.: / S1500

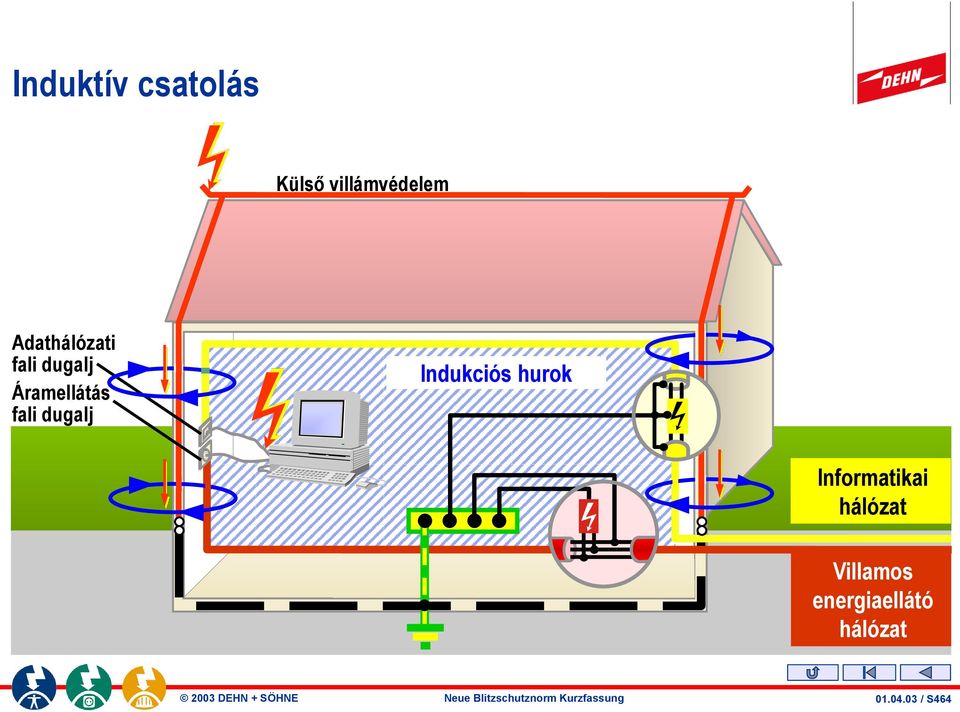

15 Induktív csatolás Külső villámvédelem Adathálózati fali dugalj Áramellátás fali dugalj Indukciós hurok Informatikai hálózat Lit.:... Villamos energiaellátó hálózat / S464

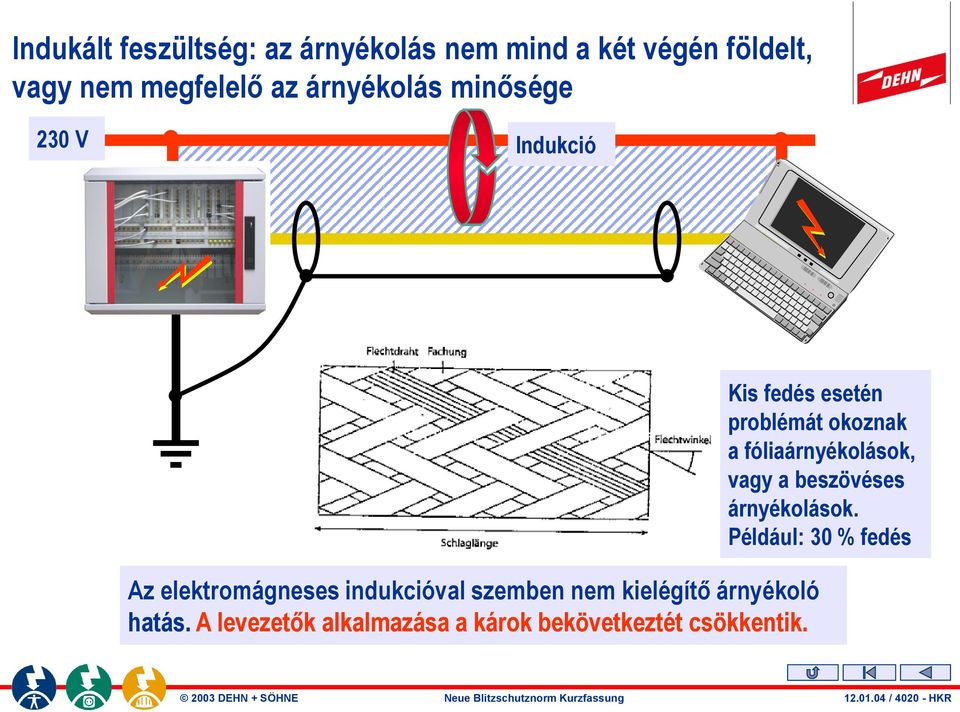

16 Indukált feszültség: az árnyékolás nem mind a két végén földelt, vagy nem megfelelő az árnyékolás minősége 230 V Indukció Az elektromágneses indukcióval szemben nem kielégítő árnyékoló hatás. A levezetők alkalmazása a károk bekövetkeztét csökkentik. Kis fedés esetén problémát okoznak a fóliaárnyékolások, vagy a beszövéses árnyékolások. Például: 30 % fedés / HKR

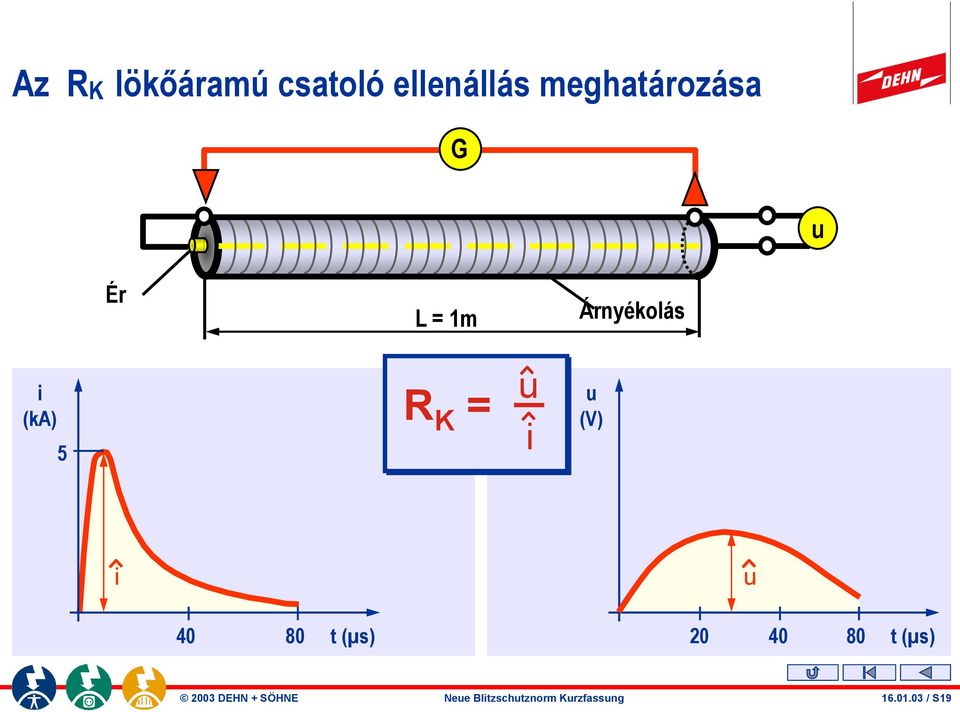

17 Az RK lökőáramú csatoló ellenállás meghatározása G u Ér L = 1m Árnyékolás i (ka) 5 u R K = i u (V) i u t (µs) t (µs) / S19

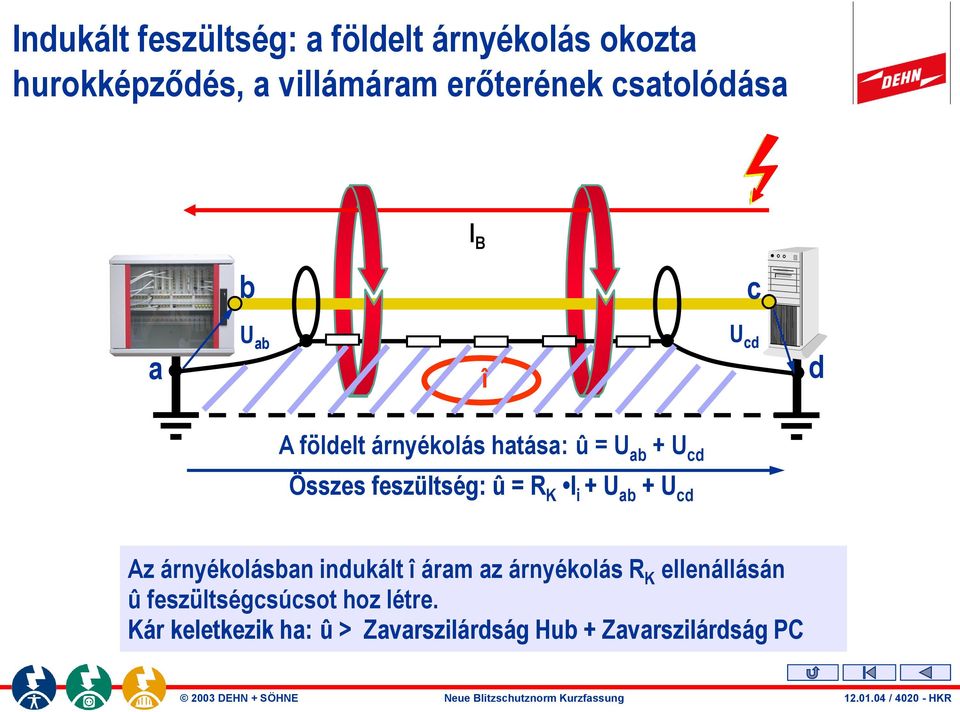

18 Indukált feszültség: a földelt árnyékolás okozta hurokképződés, a villámáram erőterének csatolódása I B b c a U ab î U cd d A földelt árnyékolás hatása: û = U ab + U cd Összes feszültség: û = R K I i + U ab + U cd Az árnyékolásban indukált î áram az árnyékolás R K ellenállásán û feszültségcsúcsot hoz létre. Kár keletkezik ha: û > Zavarszilárdság Hub + Zavarszilárdság PC / HKR
19 Kapacitív csatolás Villámcsatorna Épület 1 Készülék 1 EPH 1 PE 1 csatolt áram Jelvezeték PE 2 Épület 2 Készülék 2 EPH / 180
20 Okok: a kapcsolási műveletek tranzienseket idéznek elő, minden vezetéknek van saját induktivitása és kapacitása, ezek a vezeték mentén egyenletesen oszlanak meg, erősítik a tranziens jelenségeket, a kapcsolatos rezonancia jelenségek különösen nagy, energia-gazdag tranzienseket gerjesztenek
21 További okok: áramátalakítók, hosszú csatlakozó vezetékek okozta kritikus esetek, ezres nagyságrendű tranziens másodpercenként.
22 A kiegyenlítő áramok okozta problémák, például a TNC hálózatban (Üzemi áram a PEN vezetőben), vagy párhuzamos kábelfektetés Last 1 I kiegyenlítő Last 2 Nem ajánlott Kisfeszültségű vezetékek Ajánlott elrend. Segédberendezések Áramellátó és jelkábelek vezetékei (pl.tűzjelző, ajtónyitó) párhuzamos (vegyes) Kisfeszültsaégű vezetékek Telekommunikációs vezetékek Segédberend. Áramérzékeny fektetése (nem ajánlott) vezetékeiések alkalmazások UV 1 helyes UV 2 kábelei Telekom. Az áramellátás zavartüskéi kapacitív úton a jelvezetékekbe csatolódnak. A levezetők alkalmazásával a károk elkerülhetők, de a Áramérzékeny felhasználás jelátvitel állandó zavartatása Fém kábeltálca csak a megfelelő installációval küszöbölhető ki / HKR
23 Károk Számítógép hardver-hiba! Adatvesztés! Okok: tranziensek Mindezek elkerülhetők!

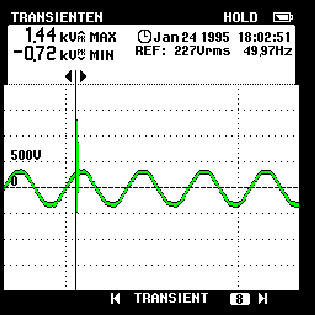

24 Tranziensek fajtái: motorok ki-, és bekapcsolása, érintkezők prellezése okozta tranziens.
25 Tranziensek fajtái: hálózati kapcsolási műveletek okozta tranziensek
26 A túlfeszültség-védelem hatása Túlfeszültség-védelem nélkül Túlfeszültség-védelemmel
27 A túlfeszültségek következményei: - a szigetelés tönkretétele, - készülékek tönkretétele, különösen az elektronikus alkatrészek tönkretétele, - védőberendezések, hibaáram-kapcsolók működtetése (FI/RCD) - a veszélyt-jelző berendezések, mint pld. a tűz-, és betörésjelzők tönkretétele, működésbe léptetése, - a mérő, vezérlő és szabályozó berendezések tönkretétele, hibás működése, - a kommunikációs berendezések, telefon, telefax, TV- és rádiókészülékek tönkretétele, - az elektronikus adatfeldolgozó berendezések, személyi számítógépek tönkretétele, - a tárolt adatok törlése és átíródása / 3946
28 A villámvédelmi zónakoncepció MSZ EN szabvány 2003 DEHN + SÖHNE Yellow / Line Telekommunikation
29 Az MSZ EN 62305:2006 villámvédelmi szabvány felépítése Villámvédelem" MSZ EN MSz EN Általános alapelvek MSz EN Kockázatelemzés MSZ EN Építmények és személyek védelme MSZ EN Építmények villamos, és elektronikus rendszereinek védelme / 877_f
30 A villámvédelmi zónakoncepció A villamos/elektronikus készülékek, berendezések és rendszerek üzembiztos működéséhez nélkülözhetetlen a zónakoncepció elvének alkalmazása. Az így kialakított védelmek mind a galvanikus, mind pedig az induktív és/vagy kapacitív úton terjedő zavarások károsító hatásait ki tudja védeni. A zónakoncepció szerint a védendő objektumot a maga teljességében kell védelmi zónákra felosztani. Az egyes zónákra különböző elektromágneses terhelhetőséget határozunk meg. Az egyes zónákat a különböző elektromágneses feltételek jellemzik. Az egymásba ágyazott zónák hatásos elektromágneses árnyékolást is alkotnak / 3949
31 EMC orientált villámvédelmi zóna-koncepció LEMP LPZ 0 A Felfogó berendezés LPZ 0 B M Levezető Szellőzés Térárnyékolás LEMP Védendő berendezés LPZ 0 A LEMP LPZ 0 B Áramellátó hálózat LPZ 0 C Informatikai hálózat SEMP Betonvasalat Alapföldelő / S659_b
32 EMC orientált Villámvédelmi zóna-koncepció LEMP LPZ 0 A Felfogó berendezés LPZ 0 B M ü Villámvéd.potenciálkiegy. Villámáram levezető Helyi potenciálkiegy. Túlfesz. levezető ü Levezető Szellőzés LPZ 1 Térárnyékolás LPZ 3 ü ü LEMP LEMP Védendő berendezés ü LPZ 2 ü LPZ 0 A LPZ 0 B Áramellátó hálózat Informatikai hálózat ü SEMP ü ü ü LPZ 2 LPZ 1 ü ü Betonvasalat LPZ 0 C Alapföldelő / S659_c
33 Potenciál-kiegyenlítés Az MSZ EN szabvány 2003 DEHN + SÖHNE Yellow / Line Telekommunikation
34 Az MSZ EN 50310:2001 szabvány Magyarországon 2001 óta van hatályban az MSz EN 50310:2001 szabvány Egyenpotenciálú összekötések és földelések alkalmazása informatikai berendezéseket tartalmazó épületekben Ez a szabvány foglalkozik az informatikát tartalmazó épületekben a földelések és a potenciál-kiegyenlítések alkalmazásával, különös tekintettel a biztonságra, működőképességre és az EMC feltételekre. Alkalmazásával a következő célok érhetők el: a) Az elektromos veszélyeztetéssel szemben megfelelő védelem, b) A teljes informatikai berendezés jelátvitele számára megfelelő vonatkoztatási potenciál kialakítása, c) A teljes informatikai berendezés megfelelő elektromágneses kompatibilitása (EMC) / 3952
35 A szabvány alkalmazásához szükséges néhány fontosabb fogalom: Potenciál-kiegyenlítés (BN) [angol: bonding network (BN)] Egymással összekötött fémszerkezetek összessége, amely elektromágneses árnyékolást alkot az elektronikus rendszerek és személyek védelmére, az egyenáramtól a nagyfrekvenciás tartomány alsó határáig. Az elekrtomágneses árnyékolás az elektromágneses energia levezetésére, blokkolására, vagy csillapítására kialakított tetszőleges konstrukciót jelent. Általában a BN összekötés nem jelent egyúttal a földdel való összekötést is, de az e szabvány szerint alkalmazott BN összekötéseknek van a földdel kapcsolata / 3953_a
36 A szabvány alkalmazásához szükséges néhány fontosabb fogalom : Közös potenciálkiegyenlítés (CBN) [angol: common bonding network (CBN)] A telekommunikációs épületeken belül a hatásos potenciálkiegyenlítés és földelés legfontosabb eszköze. A CBN-t a fém alkatelemek összessége alkotja, ahol a fém alkatrészek akaratlagosan, vagy véletlenszerűen vannak összekötve azért, hogy az épület alap-bn-jét létrehozzák. Ide tartoznak a különböző acélszerkezetek, és vasalatok, a fém csővezetékek,az áramellátás fém védőcsövei, a védővezetők, a kábeltálcák, és a potenciálkiegyenlítő vezetők. A CBN mindíg hálószerű felépítésű, és a földelőhálóval össze van kötve / 3953_b
37 A szabvány alkalmazásához szükséges néhány fontosabb fogalom : Hurkolt potenciálkiegyenlítés (MESH-BN) [angol: meshed bonding network (MESH-BN)] A MESH-BN olyan potenciálkiegyenlítés, amelyben az üzemi berendezések keretei, állványai és szekrényei és az egyenáramú áramellátás egyik vezetője mind egymással, mind pedig sok helyen a CBN-nel össze vannak kötve. A MESH-BN kiegészíti a CBN-t / 3953_c
38 A szabvány alkalmazásához szükséges néhány fontosabb fogalom : Rendszer vonatkoztatási potenciál-felület (SRPP) [angol: system reference potential plane (SRPP)] Idealizált esetben az SRPP egy masszív fémfelület, amelyet a gyakorlatban vízszintes, vagy függőleges fémhálós szerkezettel közelítünk, ahol a fémháló hurokmérete a tekintetbe veendő frekvenciatartományhoz illeszkedik. A vízszintes és függőleges hálók összekötésével egy közelítőleges Faraday-kalicka alakítható ki / 3953_d
39 A közös (CBN) potenciálkiegyenlítésre egy egyszerű kivitelezési példa / 3954
40 Az MSZ EN szerinti kommunikációs kábelezés Potenciál-kiegyenlítés Habár az ideális potencálkiegyenlítést a lemez, vagy kis-lyukméretű háló alkotja, a gyakorlat azt mutatja, hogy a legtöbb villamos zavarhoz a kb. 3 m rácsosztású potenciálkiegyenlítés elegendő. Már az ilyen rácsosztású potenciálkiegyenlítést is hálós felépítésűnek lehet tekinteni / 3960_m
41 Az MSZ EN szerinti kommunikációs kábelezés PE IBN MESH IBN helyi MESH-BN (SRPP) Fa struktúra Törzs Csillag (IBN) / 3838_a
42 Az MSZ EN szerinti kommunikációs kábelezés PE Mesh BN Mesh BN IBN helyi Mesh IBN (SRPP) CBN / 3838_b
43 Az áramelosztók követelményei b) TN-C rendszerű áramellátási betáplálás: 1) Csak a PEN vezető van a földelési főcsomóponttal, vagy sínnel (MET) összekötve, 2) a MET-től kezdődően az épület helyiségeiben a nulla (N) vezetőt aktív vezetőként kell kezelni, 3) hozzárendelt védővezetőt (PE) is alkalmazni kell (lásd:verfahren 2); / 3958_v
44 Vezetékek fektetése Fektetési távolságok, árnyékolások 2003 DEHN + SÖHNE Yellow / Line Telekommunikation
45 AZ MSZ EN szerinti kommunikációs kábelezés A szerelés módja Árnyékolatlan áramellátó vezetékek és árnyékolatlan informatikai kábelek Árnyékolatlan áramellátó vezetékek és árnyékolt informatikai kábelek Árnyékolt áramellátó vezetékek és árnyékolatlan informatikai kábelek Árnyékolt áramellátó vezetékek és árnyékolt informatikai kábelek A távolság elválasztó borda nélkül, vagy nem fémes elválasztással 1) 200 mm 50 mm 30 mm 0 mm 1) Elfogadható az az eset, amikor a kábelvezetési rendszer méreteiből adódó elválasztó borda fém anyagának megfelelő csillapítással rendelkezik a nem fémes elválasztó borda. 2) Az árnyékolt informatikai kábelnek az EN szabványsorozat előírásainak meg kell felelni.(magyarországon: MSz EN előírásai) / 3844_a
46 Az MSZ EN szerinti kommunikációs kábelezés A szerelés módja A távolság Alumínium elv. borda Acél elv. borda Árnyékolatlan áramellátó vezetékek 100 mm 50 mm és árnyékolatlan informatikai kábelek Árnyékolatlan áramellátó vezetékek 20 mm 5 mm és árnyékolt informatikai kábelek Árnyékolt áramellátó vezetékek 10 mm 2 mm és árnyékolatlan informatikai kábelek Árnyékolt áramellátó vezetékek 0 mm 0 mm és árnyékolt informatikai kábelek 2) Az árnyékolt informatikai kábelnek az EN szabványsorozat előírásainak meg kell felelni. (Magyarországon: MSz EN előírásai) / 3844_b
47 Kommunikációs kábelezés az MSZ EN szerint Fém kábelfektetési rendszerek A kábelfektetési rendszer hullámellenállását kisebb részben a rendszer fém elemeinek keresztmetszete, nagyobb részben az alakja (sík felület, U-profil, cső stb.) határozza meg. Legelőnyösebbek a zárt formák. (Kerülendők az aszimmetrikus földkapcsolatú megoldások.) Különböző fém kábeltálcák EMC tulajdonságai Nincs EMC tulajdonság Megfelelő Előnyös / 3850
48 Kommunikációs kábelezés az MSZ EN szerint Nem elfogadható Nem ajánlott A legjobb megoldás / 3855
49 Kommunikációs kábelezés az MSZ EN szerint A fém kábelfektetési rendszereknél, vagy az EMC célok elérése érdekében lefektetett összekötő elemeket mindig mindkét végén a helyi földeléssel össze kell kötni. Az 50 m-t meghaladó távolság esetén, közbeeső helyeken kiegészítő földelő csatlakozásokat kell a földelő rendszerrel létesíteni. Minden földelő csatlakozónak a lehető legrövidebbnek kell lennie. A fém kábeltálcák fedeleinek a kábeltálcákra vonatkozó előírásokkal azonos feltételeket kell teljesíteniük. A teljes hosszban sok kontaktussal rendelkező fedeleket előnyös alkalmazni. Ha ilyen nem áll rendelkezésre, akkor a fedeleket legalább a két végén, 10 cm-nél rövidebb (megfelelő keresztmetszetű) összekötő vezetékkel kell a kábeltálcával összekötni (pl. szövött átkötő kábel) / 3960_h
50 Kommunikációs kábelezés az MSZ EN szerint A földelési ponttal minden készüléket a saját védővezetője (PE) köti össze / 3815
51 Kommunikációs kábelezés az MSZ EN szerint zavart kábel I MC Készülék 1 PE nagy potenciálkülönbség jelkábel Készülék 2 PE Készülék 1 PE nagy potenciálkülönbség jelkábel Készülék 2 PE Z Ha a kábel hosszú, nagy impedancia Elektromágneses mező Nagy hurok Nagy együttes impedancia Nagy hurok / 3829_c
52 A védendő berendezések és az EPH csomópont közötti, nagyon különböző hosszúságú PE vezetők hatása EPH I zavar Az EPH ponthoz kapcsolódó potenciálkiegyenlítésen folyó áram (I zavar ) a vezeték hosszával arányos impedancián feszültségesést hoz létre (U zavar -> L * di/dt) / HKR
53 Kommunikációs kábelezés az MSZ EN szerint Új elrendezés a csillag formájú földelő rendszer tökéletesebb földelésére. A biztonság miatt szükséges összekötések A villamos potenciálkülönbségek csökkentése miatt szükséges összekötések / 3830
54 Kommunikációs kábelezés az MSZ EN szerint zavart kábel I MC Készülék 1 PE csekély potenciálkülönbség Készülék 2 PE Készülék 1 PE csekély potenciálkülönbség Jelkábel Készülék 2 PE Z A rövid csatlakozó kábelek estén kicsi a készülékek közös impedanciája Elektromágneses mező A rövid csatlakozókábel csökkenti az érzékeny hurkok felületét Alacsony együttes impedancia Kis hurokméret / 3829_d
55 Kommunikációs kábelezés az MSZ EN szerint Álpadló Az álpadló árnyékoló hatása közvetlen összefüggésben áll annak potenciálkiegyenlítő hatásával. Ha nincs érintkezés az álpadló elemek között (álpadló elemek antisztatikus tömítéssel), vagy az összekötő kapcsok érintkezései nem biztonságosak, (az elpiszkolódás, korrózió, nedvesség stb. vagy a hiányzó összekötő kapcsok miatt ), szükséges a kiegészítő földelő háló létesítése. Ez a földelő háló a fém lábak közötti megbízható összeköttetést hozza létre / 3960_s
56 Kommunikációs kábelezés VDE 0800-Teil ( EN 50310) szerint, álpadlók Álpadló Rugós csatlakozó Fémláb 10 mm² / 3834
57 Túlfeszültség-védelem 2003 DEHN + SÖHNE Yellow / Line Telekommunikation
58 A túlfeszültség-levezetők felépítése és működése Az épületet elhagyó minden be-, és kilépő vezetéket, lehetőség szerint a be-, és kilépési pont közelében, villámáram-levezetőn keresztül a földelő gyűrűvel össze kell kapcsolni. A kívülről csatlakozó kábelek védőkapcsolásait közvetlenül az épületbe való belépésnél kell felszerelni. Az adat-, és buszvezetékeket, azok ereit és árnyékolásait, a kilépési hely közelében durva védőkészüléken kell átvezetni. Feladatuk szerint mind a villamos energiaellátás, mind pedig az informatika védőkészülékei villámáram-levezetők túlfeszültség-levezetők lehetnek. A villámára-levezetőnek zavarmentesen kell a villámáramot, vagy annak jelentős részét levezetni. A villámáram-levezetők általában szikraköz felépítésű védőkészülékek. A túlfeszültség-levezetők a viszonylag kicsi lökőáramok mellett fellépő túlfeszültségek korlátozására szolgálnak. A túlfeszültség-levezetők varisztorokból, és határoló diódákból épülnek fel / 3962
59 Vizsgáló áramok összevetése 100 ka 1 2 Hullámalak µs 10/350 8/20 I (ka) 80 ka i max. ka Q As ,1 60 ka 50 ka 40 ka 1 W/R J/ Szabvány 2, DIN V VDE V , DIN VDE 0432 T.2 20 ka 2 20 µs 200 µs 350 µs 600 µs 800 µs 1000 µs t (µs) / S916_a
60 Példa a villámvédelmi zónakoncepció szerinti elrendezésre LPZ 0 A Közvetlen villámáram (10/350 µs) LPZ 0 B C1 ITE LPZ 3 III LPZ 2 C2 II LPZ 1 D1 I Lit.: /Ed 1/CDV IEC / 3911
61 Impulzus jellegű igénybevételek feszültségkorlátozási tulajdonságainak meghatározásához alkalmazott feszültség-, és áramimpulzusok Kategória A vizsgálati mód A1 A2 Nagyon lassú homlokoldalú impulzus AC Üresjárási fesz. a) 1 kv Homlok-meredekség 0,1 kv/s kv/s Rövidzárási áram 10 A, 0,1 A/µs - 2 A/µs, 1000 µs (Tartós) Vizsgáló impulzus az 5. Táblázat szerint B1 1 kv, 10/ A, 10/ B2 Lassú 1 kv vagy 4 kv, 10/ A vagy 100 A, 5/ homlokoldalú B3 impulzus 1 kv, 100 V/µs 10 A, 25 A vagy 100 A, /1000 C1 C2 Gyors homlokoldalú impulzus 0,5 kv vagy 1 kv, 1,2/50µs 2 kv, 4 kv vagy 10 kv, 1,2/50µs 0,25 ka vagy 0,5 ka, 8/20 1 ka, 2 ka vagy 5 ka, 8/20 10 C3 1 kv, 100 V/µs 10 A, 25 A vagy 100 A, 10/ D1 Nagy energia 1 kv 0,5 ka, 1 ka vagy 2,5 ka, 10/350 2 D2 1 kv 1 ka vagy 2,5 ka, 10/250 5 Irodalom.: IEC Legkisebb impulzusszám Nem használatos (NA) Egyedi ciklus a) Az 1 kv-tól eltérő vizsgáló feszültség is alkalmazható, de elég nagynak kell lennie ahhoz, hogy a vizsgálat során a levezető működjön. b) Az X1 - X2 kapcsoknak csak a követelményekre kell minősítve lenni. 300 Vizsgáló csatlakozó kapcsok X1 - C X2 - C X1 - X2 b) / 3912
62 Energetikailag koordinált levezetőcsalád alkalmazása az EMC orientált villámvédelmi zónakoncepcióban Zavarforrás Átviteli út Zavarnyelő Villámvédelmi zónák (LPZ 0) LPZ 1 LPZ 2 LPZ 3 Szigetelés koordináció 6 kv 4 kv 2,5 kv 1,5 kv 1,5 kv Energiaellátó rendszer Villámáram 10/350 µs Informatikai rendszer Koordinációsmódszer -Kábelhossz -Csatoló fojtó Kábelhossz / csatoló fojtó Levezető család Maradék zavar -Kábelhossz -Csatoló fojtó Maradék zavar 1,5kV Lökőfeszültség állóság Védendő készülék Zavarállóság / 1737
63 Energiaellátás túlfeszültség-védelme 2003 DEHN + SÖHNE Yellow / Line Telekommunikation
64 TN-C-S hálózat koordinált védelme az MSz EN szerint Alelosztó L1 L2 L3 N PE DEHNguard *Az új DEHNventil alkalmazásakor nem szükséges a 15 m-es távolság távolság min. 15m* távolság min. 5m* Főelosztó DEHNventil DEHNbloc DEHNbloc NH DEHNport 63A DEHNsafe NSM-Protector S-Protector SF-Protector SFL-Protector L1 L2 L3 PEN EPH kwh N PE / S638
65 Red / Line DEHNbloc -család Villámáram-levezető 1 sarkú 50 ka (10/350) 3 sarkú 100 ka (10/350) Kombinált csatlakozó kapocs vezeték és áthidaló sín számára Tokozott kúszó-szikraköz - nincs kifúvás, - nem szükséges beépítési távolságot tartani, - nem szükséges speciális tokozat Utánfolyó zárlati áram max.:3 ka eff Nincs szivárgó áram - fogyasztásmérő előtt beépíthető Előtét biztosító 160 A gl/gg / S1356_c
66 Red / Line DEHNguard család Túlfeszültség-levezető DEHNguard DEHNguard T DEHNguard TNC, TNS, TT / 3963
67 Red / Line NSM-Protector Túlfeszültség-levezető D követelmény-osztály Optimális védelmi szint az összes ér között, nagy levezetőképesség Négyféle színben titánfehér, ezüst, antracit, elektrofehér DELTA kapcsoló dizájn Optikai működés- és hibajelzés - a hálózat rendelkezésre-állásának folyamatos jelzése, - a védelem meghibásodása esetén a védett berendezés áramellátása nem szakad meg / S1949
68 Red / Line DEHNventil család B+C kategóriájú túlfeszültség-levezető, amely készülék villámáram-levezetőből és túlfeszültség-levezetőből tevődik össze. DEHNventil DV TNC 255 DEHNventil DV TT 255 DEHNventil DV TNS / 3964
69 Red / Line DEHNventil B+C követelmény-osztályú tokozott villámáram-levezető Beépítési mérete: TNC: 6 TE TNS: 8 TE TT: 8 TE Kettős kapocs: 50 / 35 mm² Előtét biztosító nélkül alkalmazható: 125 A-ig V-bekötéssel 315 A-ig T-bekötéssel Utánfolyó zárlati áram meszakító képesség: 50 ka eff Védelmi szint: 1,5 kv / S2628_a

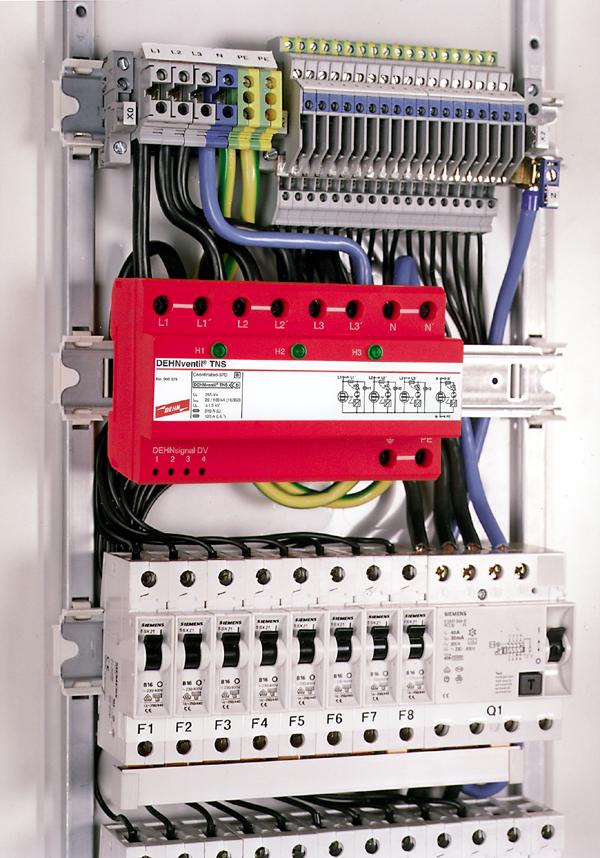

70 DEHNventil Új generáció a hagyományos szerelési megoldás / az új megoldás / 2437_b
71 Telekommunikációs rendszerek túlfeszültség-védelme 2003 DEHN + SÖHNE Yellow / Line Telekommunikation
72 Védelmi fokozatok u u t t Durva védelem Például: szikraköz Csatoló tag Például: ellenállás, induktivitás, vagy kapacitás, illetve szűrőtag Finomvédelem Pl. szupressordióda / 566_b
73 Informatikai túlfeszültség-levezetők alkalmazása a telefontechnikában Az informatikai-, és a villamos energiaellátó vezetékeken keresztül jönnek létre az építmény és a külvilág közötti legfontosabb vezetékes kapcsolatok. Mind az elektronizált gyártó rendszerek, mind az elektronizált irodák számára létfontosságú, hogy ezen vezetékek csatlakozó felületei (építmény-külvilág) mindig megbízhatóan működőképesek legyenek. A szolgáltatás nem megfelelő rendelkezésre állása súlyos helyzetbe hozza a felhasználót. A telefonhálózat-nt (NTBA, NTPM vagy DNAE adathálózati csatlakozó) túlfeszültségek okozta zavarai csak az egyik szegmensét alkotják az imázs-vesztésnek. A védhetőség kérdése nemcsak a hardver védelmére, hanem a hálózat üzemeltetőjének fontos, állandó szolgáltatási készségére is kiterjed / 3965
74 Telekommunikációs vezetékek villámvédelme A telekommunikációs berendezésekre 2001 óta van érvényben az MSZ EN :2001 szabvány, mely az optikai kábelek védelmével foglalkozik, megfelelően az IEC : szabványnak. Az MSZ EN :2001 szabvány a fémvezetőjű telekommunikációs vezetékek villámvédelmét tárgyalja. Ezen szabványok az optikai-, és fém vezetőjű telekommunikációs vezetékek közvetlen és közvetett villámbehatás (légköri kisülések) elleni védelemével foglakoznak. Ebbe a körbe tartoznak a föld-, és légkábeles berendezések / 3961_a
75 Telekommunikációs vezetékek villámvédelme A cél az, hogy az optikai-, vagy fémvezetőjű telekommunikációs vezetéken a kárkockázatot és a károk gyakoriságát elfogadható mértékűre, vagy az alá korlátozzuk. Ehhez a szabványok megadják a lehetséges kárkockázat és kárgyakoriság becslésének módját. Az optikai és fémvezetős telekommunikációs vezetékek villámvédelmi intézkedései a kárkockázat nagyságától és a kárgyakoriságtól függenek / 3961_b
76 Telekommunikációs vezetékek villámvédelme A szabvány leírja azt az eljárást, amellyel eldönthető, hogy egyáltalán szükségesek-e a védőintézkedések. Meghatározza továbbá azokat az intézkedéseket, amelyek szerint a földkábelek, illetve szabadvezetékek csatlakozásánál a vezetékek árnyékolását kezelni, és a túlfeszültségvédő készülékeket alkalmazni kell, továbbá azt, hogy a kábelek villámállóságát hogyan lehet növelni. A függelékben példák szemléltetik a villámvédelmi követelmények alkalmazását, a telekommunikációs vezeték túlfeszültségek, túláramok okozta problémáit és a károk gyakoriságát, valamint a kábelárnyékolás földelési pontjának ellenállását a telekommunikációs vezeték mentén / 3961_c
77 LED ISDN-KNX Gateway hálózat túlfeszültség-védelme Távközlési hálózat üzemeltetője Előfizető Telefon (4) EIB-ISDN S 0 (1) (2) U k0 S 0 S o EIB APL NTBA UV (3) (4) (4) KNX TK-rendszer EPH választható (1) / (2) vagy (3) (4) opcionális / S2824_d
78 Yellow / Line BLITZDUCTOR CT Az informatikai hálózatok univerzális túlfeszültség-védő készüléke Alaplap, a be-, és kimenő kapcsokkal,amelybe a különböző védőbetéteket lehet dugaszolni Szélessége: 12 mm (2/3 TE) Magassága: 58 mm Több, mint ötvenféle kapcsolású dugaszolható betét, amelyek Földelés a rögzítő sínen és/vagy külön kapcson keresztül - Villámáram-levezetők, - Kombi- levezetők, - Túlfeszültség-levezetők Ex i áramkörökhöz (kék színben) Csavar- / Csavaros -csatlakozó 2,5 mm² keresztmetszetig 2003 DEHN + SÖHNE / S1370
79 Kalapsínre szerelt ISDN-KNX Interface túlfeszültségvédelme BLITZDUCTOR VT készülékkel RJ 45-ös csatlakozó szükséges (3) (4) / 3913e
80 Yellow Line NT-Protector Áramellátás és ISDN U K0 csatlakozó felület kombinált túlfeszültség-védelme Névleges áram: 16 A Levezetőkép.: 3 ka (8/20) optikai jelzés, hálózati feszültség és hibajelzés Kimenő csatlakozó TAE/F az NTBA csatlakoztatásához Bemeneti dugasz a TAE/F TAE-csatlakozó aljazathoz Deutsche Telekom AG megengedi a saját szerelést! / S2570
81 Adatátviteli hálózatok túlfeszültség-védelme 2003 DEHN + SÖHNE Yellow / Line Telekommunikation
82 MSz EN Túlfeszültség-védő berendezések 5.12 Villámcsapás elleni védelem Tervezési útmutató A védőintézkedések megválasztásához lásd az IEC/TR iránymutatást Ezt az iránymutatást a villámvédelem védelmi szinjének megválasztásához az ENV szabvánnyal együtt kell alkalmazni. Ha a szint megválasztásra került, megcélozandó az IEC szabványnak megfelelő, villám-igénybevételhez igazított elektromágneses impulzus kivédése. A közvetlen és közvetett villám-veszélyeztetés esetén a villámvédelmi zónakoncepció alkalmazandó! / S1556_d
83 Villámvédelmi zónahatárt átlépő hálózati kapcsolatok (különböző veszélyeztető potenciálok) LPZ 0 A LPZ 0 B LPZ 1 LPZ 0 B LPZ / HKR
84 Villámvédelmi zónahatárt átlépő hálózati kapcsolatok (nagyobb rendelkezésreállás) IT S BOX / Biztonsági tér LPZ 2 LPZ 3 LPZ / HKR
85 Strukturált hálózat Példa Épület Munkaállomás Szt.alelosztó Számítóközpont JY(ST)Y Tel. központ TP-Kábel Tel.központ. alelosztó JY(ST)Y HUB Tel. központ JY(ST)Y Router APL Szerver Sz.központ alelosztó / S2822_a
86 Strukturált hálózat Potenciál-kiegyenlítés Épület Munkaállomás Sz.techn. alelosztó Számítóközpont TP-Kábel HUB JY(ST)Y Tel. központ Tel.központ alelosztó JY(ST)Y EPH Tel. közp. JY(ST)Y Router APL Szerver Sz.központ alelosztó Fő-EPH EPH / S2822_b
87 Strukturált kábelezés Villám-, és túlfeszültség-védelem veszélyeztetés Épület Munkaállomás Szt.alelosztó Számítóközpont TP-Kabel HUB Tel. közp. alelosztó JY(ST)Y Tel. Központ JY(ST)Y EPH Tel. közp. JY(ST)Y Router APL Szerver Sz. közp. alelosztó Fő-EPH EPH / S2822_c
88 Strukturált kábelezés az LPZ zónák, és a villámvédelmi potenciálkiegyenlítés LPZ 0 LPZ 1 Épület Munkaállomás Szám. közp. alelosztó Számítóközpont LPZ 2 TP-Kábel LPZ 2 HUB Tel. közp. alelosztó JY(ST)Y Tel. központ LPZ 2 JY(ST)Y EPH Tel. közp. JY(ST)Y Router APL Szerver Szám. közp. alel. Fő-EPH EPH / S2822_d
89 Strukturált kábelezés Túlfeszültség-védelmi koncepció LPZ 0 LPZ 1 Épület Munkaállomás Szám. közp. alelosztó Számítóközpont LPZ 2 TP-Kábel LPZ 2 JY(ST)Y Tel. központ LPZ 2 Tel. közp. alelosztó JY(ST)Y HUB EPH Tel. közp. JY(ST)Y Router APL LPZ 2 Szám. közp.alel. Szerver Fő-EPH EPH / S2822_e
90 Strukturált kábelezés Számítóközpont túlfeszültség-védelem Épület LPZ 1 Számítóközpont Munkaállomások TP-Kábel LPZ 2 HUB Veszélyeztetés Tel. központ JY(ST)Y ISDN-vezeték JY(ST)Y Router Fő-EPH EPH Szerver Szám. közp. alelosztó Főelosztó / S2822_f

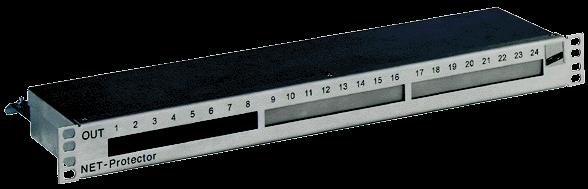

91 NET-Protector 19 túlfeszültségvédő fiók strukturált kábelezéshez, az MSz EN szerinti kivitelben, D osztály, pótlólagos beépítésre is alkalmas kivitel 4 TP-védőkapcsolás = minden LAN-felhasználáshoz beépíthető A telekommunikációhoz kialakított típus Csak egy egységnyi beépítési magasság A fiókba 3 db. túlfeszültség-védelmi modul építhető be, azaz 8, 16 vagy 24 árnyékolt RJ45-csatlakozójú be- / kimenet védhető / S2568_b
92 NET-Protector Beépítési példa: Fast Ethernet / S2881
93 Strukturált kábelezés Telefon központ, túlfeszültség-védelmi koncepció LPZ 1 Tel. központ JY(ST)Y Számítóközp.-hoz APL-hez Főelosztóhoz Fő- EPH-hoz JY(ST)Y Tel. közp. alelosztó EPH helyi LPZ 2 BSZ 2 Telekom.központ / S2822_g
94 Strukturált kábelezés Munkaállomás túlfeszültség-védelmi koncepciója LPZ 1 Munkahely TP-Kábel Számító közp.-hoz Szám. közp. alelosztóhoz LPZ 2 Munkaállomás / S2822_h
95 UGKF RJ45 4TP Árnyékolt RJ 45-ös csatlakozójú túlfeszültség-védő készülék Közvetlenül a védendő berendezés előtti beépítésre Einsatz in Netzwerken der Klasse D Univerzális védőkapcsolás LAN csatlakozó felületekhez Alkalmazható például a Token Ring, Ethernet 10BaseT / 100BaseTX, ATM hálózatokon A hozzá tartozó patchvezetékkel együtt / S1367
96 UGKF RJ45 4TP és S-Protector felhasználási példája: PC-hálózat / S2530
97 VdS (Verband der Sachversicherer) Védelmi intézkedések a német szakbiztosítók szövetsége irányelvei szerint (Hasonló biztosítói irányelvekről Magyarországon nem tudunk!) 2003 DEHN + SÖHNE Yellow / Line Telekommunikation
98 A VdS szerinti védelmi intézkedések (Németországban) A VdS-irányelvek mindíg a nyilvánosságra hozatallal hatályba léptetett, a technika színvonalát tükröző szabályokon alapulnak. A VDE előírások a villamos berendezések üzemének és létesítésének biztonságtechnikai előírásait tartalmazzák, továbbá tartalmazzák az üzemi berendezések minden fajtájának üzemére és létesítésére vonatkozó előírásokat. Járulékosan meghatározzák az ilyen üzemi berendezések méretezési és vizsgálati módszereit, minőségi tulajdonságait, továbbá a berendezések védelménél és karbantartásánál követendő eljárásokat. A VdS-irányelvek és adatlapok összesítik a káresetek tanulságait és az elhárításra vonatkozó ismereteket. Az ajánlások katalógusa hézagmentessé teszi a technikai szabályozást, illetve meghatározza azokat az új ismereteken alapuló veszélyeket, amelyekkel a szabványok, vagy más műszaki intézkedések még nem foglakoznak / 3970_a
99 A VdS szerinti védelmi intézkedések (Németországban) VdS-RL 2031 Villamos berendezések villám-, és túlfeszültség-védelme Ezekben az irányelvekben rámutatnak a villámáramok élőlényeket, villamos berendezéseket és a készülékeket veszélyeztető hatására, a villámok, és a kapcsolási műveletek (a villamos hálózatok, vagy üzemek villamos kapcsolási műveletei) keltette túlfeszültségek, hálózati visszahatások, induktív, vagy kapacitív fogyasztók (pl. villamos motorok, kompenzáló kondenzátorok) ki-be kapcsolása, a tirisztoros vezérlések keltette hatásokra, valamint Az emberéletben és anyagi javakban, a rövididejű túlfeszültségek keltette veszélyek és károk védelmekkel való megelőzésére / 3971_a
100 A VdS szerinti védelmi intézkedések (Németországban) VdS-RL 2031 Villamos berendezések villám-, és túlfeszültség-védelme A villamos energiaellátó hálózatokban alkalamzott villámáram-, és túlfeszültség-levezetők mellett az RL 2031 előirányozza többek között az alábbi, elektronikus alkatrészeket tartalmazó berendezések védőintézkedéseit: Teljesítmény-elektronikai elemeket tartalmazó erősáramú berendezések, Mérő,- vezérlő-, és szabályozó berendezések (MSR) Elektronikus adatfeldolgozó berendezések (EDV) Számítógépes irányítású termelő berendezések Távközlési berendezések Irodai kommunikációs berendezések Adóberendezések TV és rádióvevő berendezések Antennák Orvosi berendezések Veszélyjelző (biztonsági) berendezések Tűzoltó berendezések Mezőgazdasági elektronikus készülékek / 3971_b
101 A VdS szerinti védelmi intézkedések (Németországban) VdS-RL 2349 szerinti zavarszegény villamos szerelés Az RL 2349 irányelvek rámutatnak arra, hogy hogyan lehet megfelelni a villamos berendezésekben az elektromágneses kompatibilitás (EMC) követelményeinek a vezetékhurkok, az induktív csatolások, a zavarforrások kiküszöbölésével és csökkentésével. A szükséges intézkedések: együttesen létesítendő a TN-S villamos áramellátó hálózat, a mindenre kiterjedő potenciálkiegyenlítő rendszer, a fa struktúrájú fő-, felszálló-, és elosztó-vezeték hálózat, a külső hálózat egyenletes,szimmetrikus terhelése, lehetőség szerint I. védelmi osztályú készülékek alkalamazása, fém burkolatú (az EPH rendszerrel összekötött) elosztók alkalmazása, valamint az előzőekben említett intézkedések foganatosítása / 3972_d
102 A VdS szerinti védelmi intézkedések (Németországban) VdS-RL 2080 Hang-, és TV kép-jel átviteli rendszerek kábelhálózata Ezekben az irányelvekben (VdS ) rámutatnak a környezeti hatások (napfény, szél,eső, zivatar) okozta veszélyekre, továbbá a tervezés, kiválasztás, telepítés,és üzemeltetés során követendő szabályokra. A bemutatott intézkedések csökkentik, valamint kiküszöbölik a kábelhálózatokon és a kábelezések elrendezésével okozott károkat. Ezek az irányelvek az alábbi kábelhálózatok építésére és üzemeltetésére vonatkoznak: Kábeltelevíziós berendezésekre (GGA-, BK-berendezések), Közösségi antenna rendszerekre (GA-berendezések,) valamint Egyedi vevőantennák (EA-berendezések) / 3973_a
103 A VdS szerinti védelmi intézkedések (Németországban) VdS-RL 2080 Hang-, és TV kép-jel átviteli rendszerek kábelhálózata potenciálkiegyenlítés, földelés és túlfeszültség-védelem / 3973_c
104 Antenna, szigetelt villámvédelmi felfogóval, DIN V VDE V , HA 4, Bild 32 szerinti kivitelben A B A B Irodalom: Oberösterreichischer Blitzschutz Linz Art.-Nr Art.-Nr DEHN + SÖHNE / S3437_b
105 A VdS szerinti védelmi intézkedések (Németországban) VdS-RL 2095 Tűzjelző berendezések, tervezés, beépítés" Az irányelvek a normatív előírások és a változások mellett, a túlfeszültségek elleni védelmeket is bemutatja. A villámcsapás és a túlfeszültség okozta hatások ellen optimális védelmet jelent a külső és belső villámvédelem együttes alkalmazása. A fenti irányelvekben megkövetelt intézkedések a minimális védelmet irányozzák elő. Mindenfajta tűzjelző berendezéshez a meghibásodás, és az adott esetben jelentkező hibás működésnek elkerüléséhez legalább a potenciálkiegyenlítés szükséges. Ezzel azonban nem akadályozzuk meg a tűzjelző berendezés vezetékeiben a káros túlfeszültségek létrejöttét. További intézkedéseket tesz szükségessé, az az eset, ha a veszélyes mértékű potenciál felléphet / 3974_b
106 A VdS szerinti védelmi intézkedések (Németországban) VdS-RL 2095 Tűzjelző berendezések, tervezés, beépítés" Meghatározott berendezés-részek árnyékolt vezetékekkel való csatlakoztatása A berendezés-részek lehetnek: (test)hangjelzők, kapacitív térerőváltozás-érzékelők, kapcsolóberendezések, jeladók, távadók stb., amelyeknél az árnyékolás és a potenciálkiegyenlítés közötti hurokképződés elkerüléséhez, az előzőekben említett követelményektől eltérve, a következő csatlakoztatási mód alkalmazandó: mivel a berendezés-részek már a potenciálkiegyenlítéssel összeköttetésben lehetnek, a jelzőn (az érzékelőn,vagy jeladón) belül az árnyékolást nem, vagy csak adott esetben lehet csatlakoztatni. Megjegyzés: az eddig ismertetetteknek megfelelően, a vezetékek árnyékolását nem szabad a potenciálkiegyenlítéssel összetéveszteni. Az árnyékolás az árnyékolás, a potenciálkiegyenlítés az potenciálkiegyenlítés! / 3974_j
107 A VdS szerinti védelmi intézkedések (Németországban) VdS-RL 2095 Tűzjelző berendezések, tervezés, beépítés" Túlfeszültség-védő berendezések A túlfeszültség-védelem indokait már áttekintettük. Ha a vizsgálat kérdéseinek bármelyikére az a válasz, hogy igen, akkor a túlfeszültség-védelmet ki kell építeni. A villámkisülések és a villamos hálózatok kapcsolási műveletei a az épületinstalláció vezetékeibe energia-gazdag túlfeszültségek csatolódását eredményezik. Ezen túlfeszültségek épületen belüli szétterjedésének elkerüléséhez fontos, hogy a 230 V~ hálózat épületbe való belépési pontján a megfelelő feszültség-korlátozó védőberendezés beépítésre kerüljön. Ezt a védőberendezést durva védelemnek nevezik. Mivel a durva védelem a túlfeszültséget csak egy maghatározott értékre korlátozza, további védelmek beépítése is szükséges. A középső védelmi fokozat a túlfeszültséget olymértékben csökkenti, hogy azt már a készülékbe integrált finomvédelem képes levezetni / 3974_k
108 VdS-irányelvek a veszélyt-jelző berendezésekhez VdS-RL 2833 Veszélyt jelző berendezések túlfeszültségek elleni védőintézkedései " / 3975

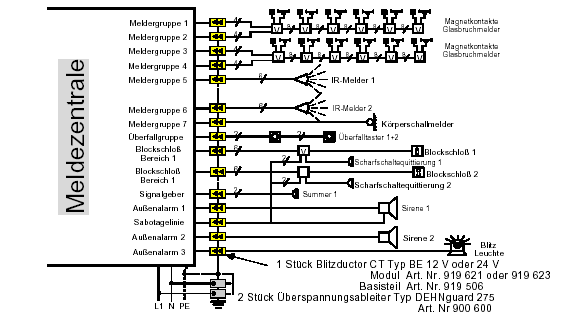

109 VdS-irányelvek szerinti védőintézkedések EMZ egyenáramú jelzőberendezés túlfeszültség-védelme /1345
110 Schutzmaßnahmen nach dem IT-Grundschutzhandbuch des Bundesamtes für Sicherheit in der Informationstechnik (A Szövetségi Információs Hivatal IT-alapvédelmi kézikönyve szerinti védőintézkedések) Az IT-G leírja az alkalmazható standard védelmi intézkedéséket a -stand-alone rendszerekhez, - kommunikációs rendszerekhez, - hálózatosított IT- rendszerekhez A szükséges célt, a kielégítő és előírt IT-biztonság -ot a hatóság, vagy a vállalat vezetése akciótervben írja elő. Ez tartalmazza azokat a szokásos lépéseket, amelyek a folytonos IT-biztonsági eljáráshoz szükségesek. Az IT-alapvédelmi kézikönyv szerinti előírt állapotot a meglévő IT-berendezés állapotával összevetve az IT-biztonsági színvonal vizsgálandó, valamint kiértékelendő. Ennek alapján az IT-biztonság javítása és kiegészítése meghatározható / 3980_a
111 Schutzmaßnahmen nach dem IT-Grundschutzhandbuch des Bundesamtes für Sicherheit in der Informationstechnik (A Szövetségi Információs Hivatal IT-alapvédelmi kézikönyve szerinti védőintézkedések) A következőkben a számítóközpontok környezetében foganatosítandó intézkedéscsomagot mutatjuk be: Infrastruktúra: - M 1.16 (3) A megfelelő telephely kiválasztása (opciók, továbbá kiválasztási lehetőségek) - - M 1.49 (2) Számítóközpont műszaki és szervezési előírásai Áramellátás - M 1.1 (2) A vonatkozó DIN szabványok/vde előírások betartása - M 1.3 (1) Az áramkörök illesztett szétválasztása és biztosítása - M 1.4 (1) Villámvédelmi berendezések - M 1.5 (1) Külső vezetékek galvanikus leválasztása - M 1.25 (1) Túlfeszültség-védelem - M 1.56 (2) Szekunder áramellátás / 3980_b
