1 Túlfeszültség-védelem, túlfeszültség-korlátozó alapismeretei Schneider Electric Oktatóközpont július

2 Részletesen Válassza a legjobb túlfeszültség-korlátozó készüléket. Installáljon túlfeszültség-védelmet. Válassza a legjobb fedővédelmet túlfeszültség-korlátozó készülékhez. Installációs szabályok.

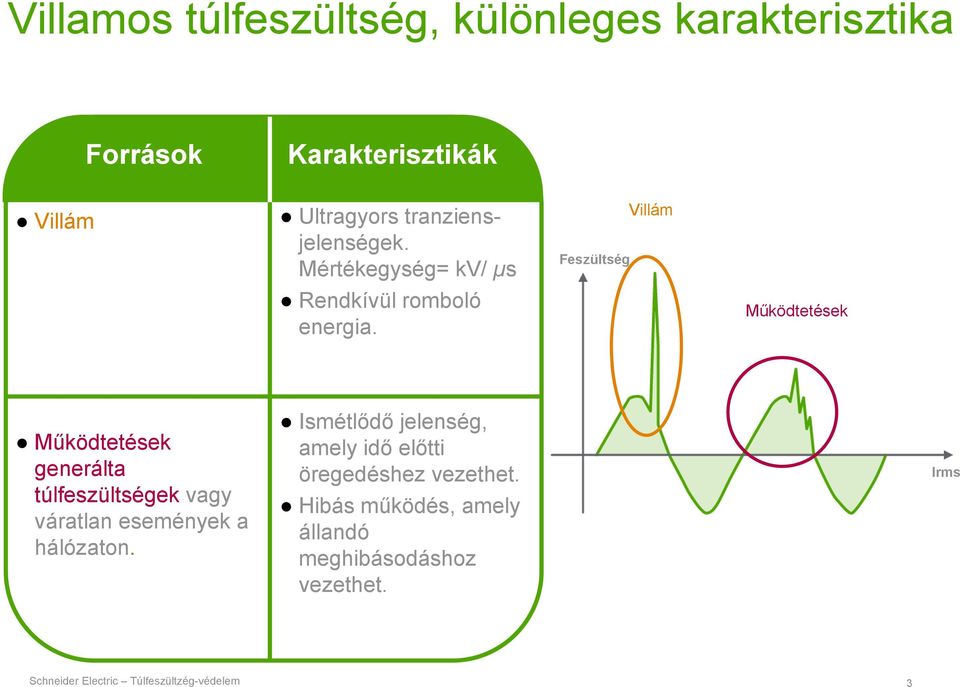

3 Villamos túlfeszültség, különleges karakterisztika Források Karakterisztikák Villám Ultragyors tranziensjelenségek. Mértékegység= kv/ µs Rendkívül romboló energia. Feszültség Villám Működtetések Működtetések generálta túlfeszültségek vagy váratlan események a hálózaton. Ismétlődő jelenség, amely idő előtti öregedéshez vezethet. Hibás működés, amely állandó meghibásodáshoz vezethet. Irms Schneider Electric Túlfeszültzég-védelem 3

Feszültség Villám Működtetések Működtetések generálta túlfeszültségek vagy váratlan események a hálózaton.

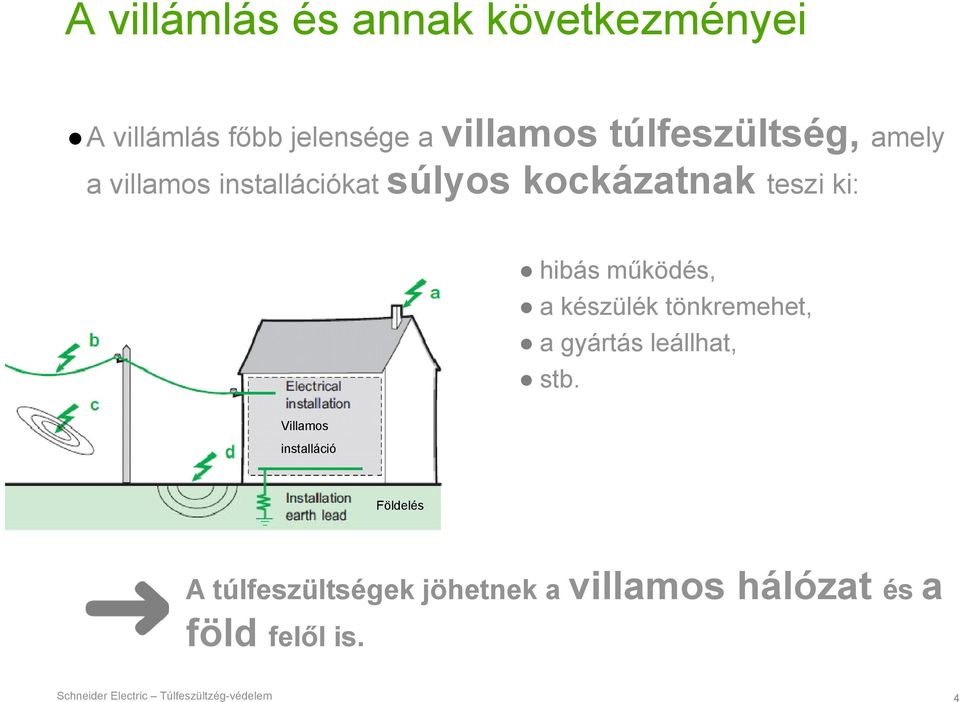

4 A villámlás és annak következményei A villámlás főbb jelensége a villamos túlfeszültség, amely a villamos installációkat súlyos kockázatnak teszi ki: hibás működés, a készülék tönkremehet, a gyártás leállhat, stb. Villamos installáció Földelés A túlfeszültségek jöhetnek a villamos hálózat és a föld felől is. Schneider Electric Túlfeszültzég-védelem 4

működés, a készülék tönkremehet, a gyártás leállhat, stb.

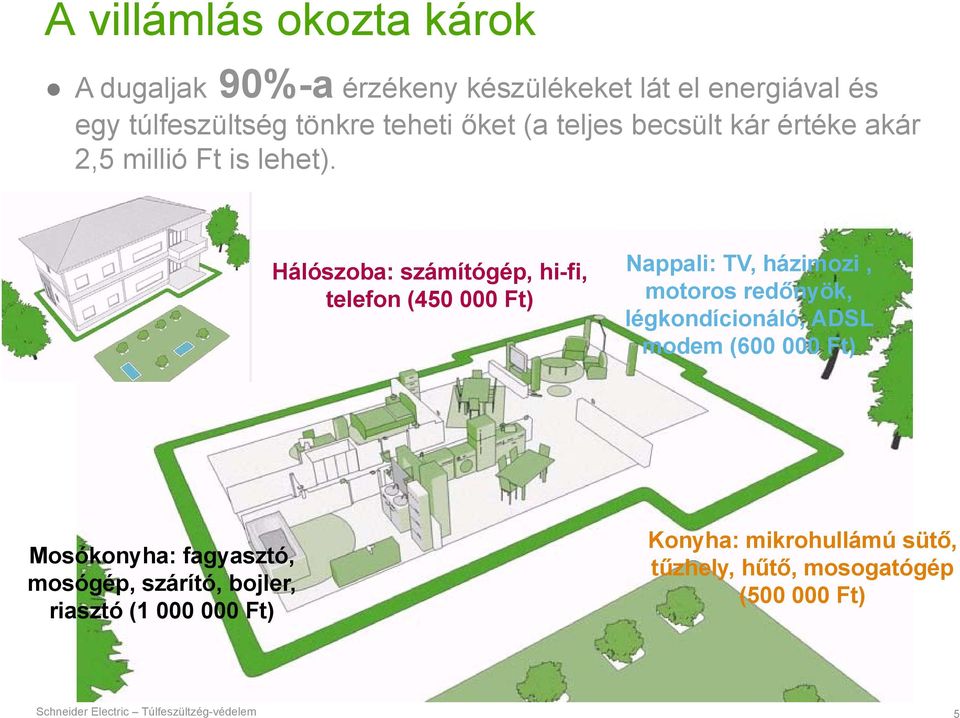

5 A villámlás okozta károk A dugaljak 90%-a érzékeny készülékeket lát el energiával és egy túlfeszültség tönkre teheti őket (a teljes becsült kár értéke akár 2,5 millió Ft is lehet). Hálószoba: számítógép, hi-fi, telefon ( Ft) Nappali: TV, házimozi, motoros redőnyök, légkondícionáló, ADSL modem ( Ft) Mosókonyha: fagyasztó, mosógép, szárító, bojler, riasztó ( Ft) Konyha: mikrohullámú sütő, tűzhely, hűtő, mosogatógép ( Ft) Schneider Electric Túlfeszültzég-védelem 5

Hálószoba: számítógép, hi-fi, telefon (450 000 Ft) Nappali: TV, házimozi, motoros redőnyök, légkondícionáló, ADSL modem

6 Válassza a legjobb védelmet! Schneider Electric Túlfeszültzég-védelem 6

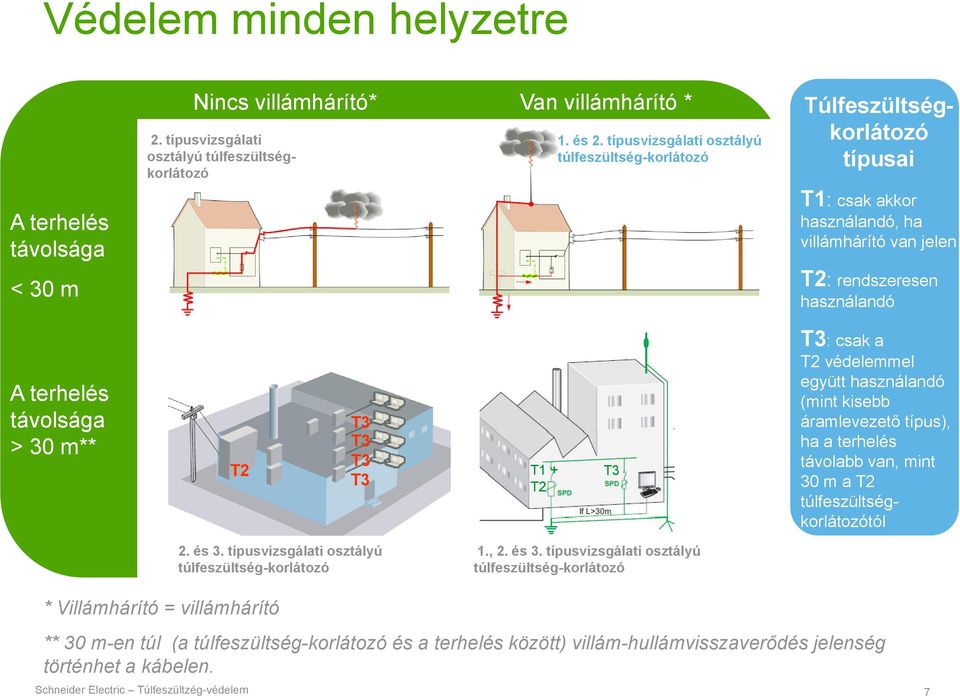

7 Védelem minden helyzetre A terhelés távolsága < 30 m Nincs villámhárító* Van villámhárító * 1. és 2. típusvizsgálati osztályú túlfeszültség-korlátozó 2. típusvizsgálati osztályú túlfeszültségkorlátozó Túlfeszültségkorlátozó típusai T1: csak akkor használandó, ha villámhárító van jelen T2: rendszeresen használandó A terhelés távolsága > 30 m** T2 T3 T3 T3 T3 T1 + T2 T3 T3: csak a T2 védelemmel együtt használandó (mint kisebb áramlevezető típus), ha a terhelés távolabb van, mint 30 m a T2 túlfeszültségkorlátozótól 2. és 3. típusvizsgálati osztályú túlfeszültség-korlátozó 1., 2. és 3. típusvizsgálati osztályú túlfeszültség-korlátozó * Villámhárító = villámhárító ** 30 m-en túl (a túlfeszültség-korlátozó és a terhelés között) villám-hullámvisszaverődés jelenség történhet a kábelen. Schneider Electric Túlfeszültzég-védelem 7

T3 T3 T3 T1 + T2 T3 T3: csak a T2 védelemmel együtt használandó (mint kisebb áramlevezető típus), ha a terhelés távolabb van, mint 30 m a T2 túlfeszültségkorlátozótól 2. és 3.

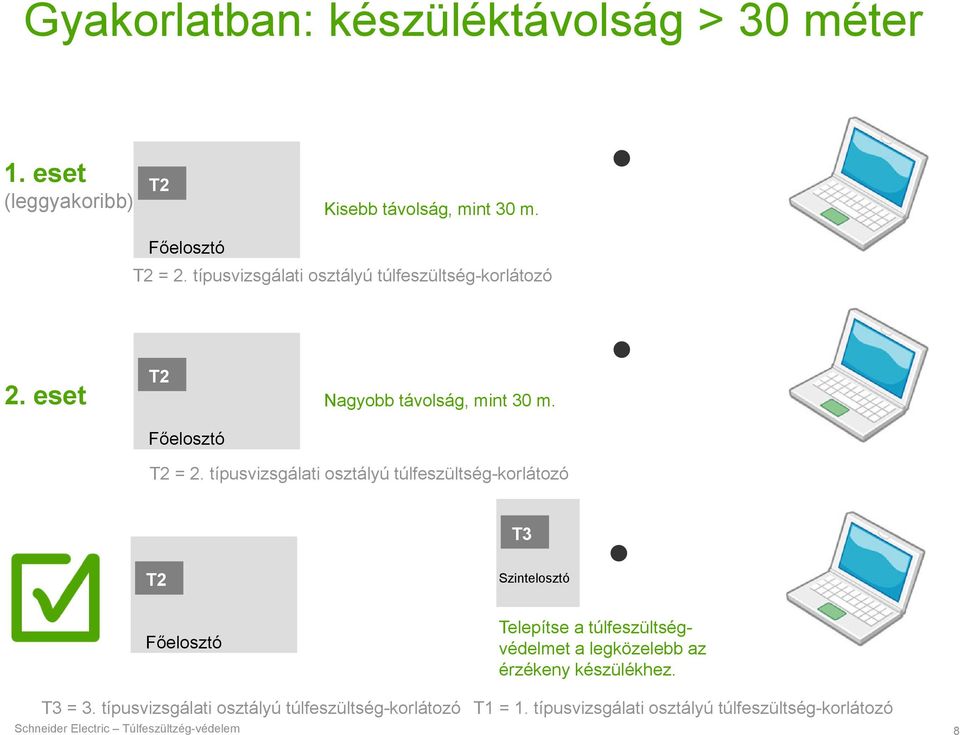

8 Gyakorlatban: készüléktávolság > 30 méter 1. eset (leggyakoribb) T2 Kisebb távolság, mint 30 m. Főelosztó T2 = 2. típusvizsgálati osztályú túlfeszültség-korlátozó 2. eset T2 Főelosztó Nagyobb távolság, mint 30 m. T2 = 2. típusvizsgálati osztályú túlfeszültség-korlátozó T3 T2 Főelosztó Szintelosztó Telepítse a túlfeszültségvédelmet a legközelebb az érzékeny készülékhez. T3 = 3. típusvizsgálati osztályú túlfeszültség-korlátozó T1 = 1. típusvizsgálati osztályú túlfeszültség-korlátozó Schneider Electric Túlfeszültzég-védelem 8

típusvizsgálati osztályú túlfeszültség-korlátozó T3 T2 Főelosztó Szintelosztó Telepítse a túlfeszültségvédelmet a legközelebb az

9 Összefoglalás Schneider Electric Túlfeszültzég-védelem 9

10 Túlfeszültség-korlátozó telepítése Schneider Electric Túlfeszültzég-védelem 10

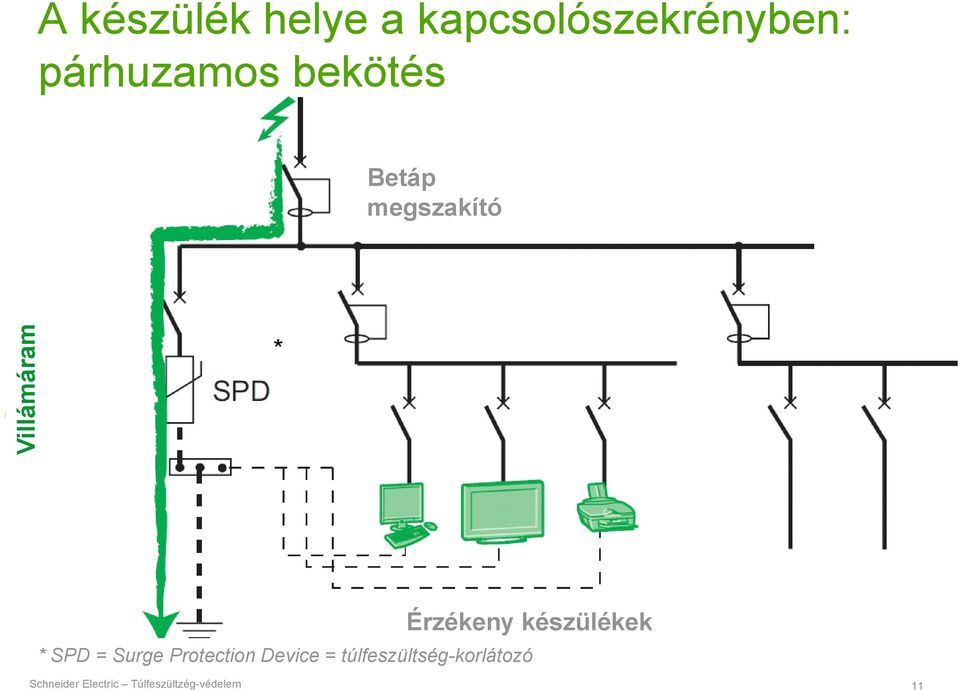

11 A készülék helye a kapcsolószekrényben: párhuzamos bekötés Betáp megszakító Villámáram * Érzékeny készülékek * SPD = Surge Protection Device = túlfeszültség-korlátozó Schneider Electric Túlfeszültzég-védelem 11

12 A túlfeszültség-korlátozó élettartama A túlfeszültség-korlátozó azonos élettartammal rendelkezik, mint a kapcsolószekrény. Az élettartama végén, a túlfeszültség-korlátozóba integrált hővédelem: kiszakaszolja a túlfeszültség-korlátozót az installációból. aktiválja a piros élettartam-vége jelzőt, ezzel jelezve, hogy a túlfeszültség- korlátozót ki kell cserélni. Schneider Electric Túlfeszültzég-védelem 12

Az élettartama végén, a túlfeszültség-korlátozóba integrált hővédelem: kiszakaszolja a

13 A túlfeszültség-korlátozó fedővédelme A túlfeszültség-korlátozó szerepe az, hogy elvezesse a villámáramot a föld felé a lehető legrövidebb időn belül (< 350 mikroszekundum). Azonban a túlfeszültség-korlátozónak nem kell tudnia folyamatos túlfeszültséget kezelnie (fázis/nulla-fordítás vagy nulla-megszakítás). Ebben az esetben zárlati áramok folyhatnak rajta, amely tönkre teheti a készüléket és a kapcsolószekrényt. Következésképp, egy készülékre van szükség, amely megvédi a túlfeszültség-korlátozót a zárlati áramoktól, így biztosítva a villamos installáció biztonságát. A túlfeszültség korlátozót fedővédelemmel kell ellátni, amely lehet egy szakaszolásra képes kismegszakító. SPD Schneider Electric Túlfeszültzég-védelem 13

Ebben az esetben zárlati áramok folyhatnak rajta, amely tönkre teheti a készüléket és a kapcsolószekrényt.

14 Válassza a legjobb fedővédelmet túlfeszültség-korlátozó készülékhez! Schneider Electric Túlfeszültzég-védelem 14

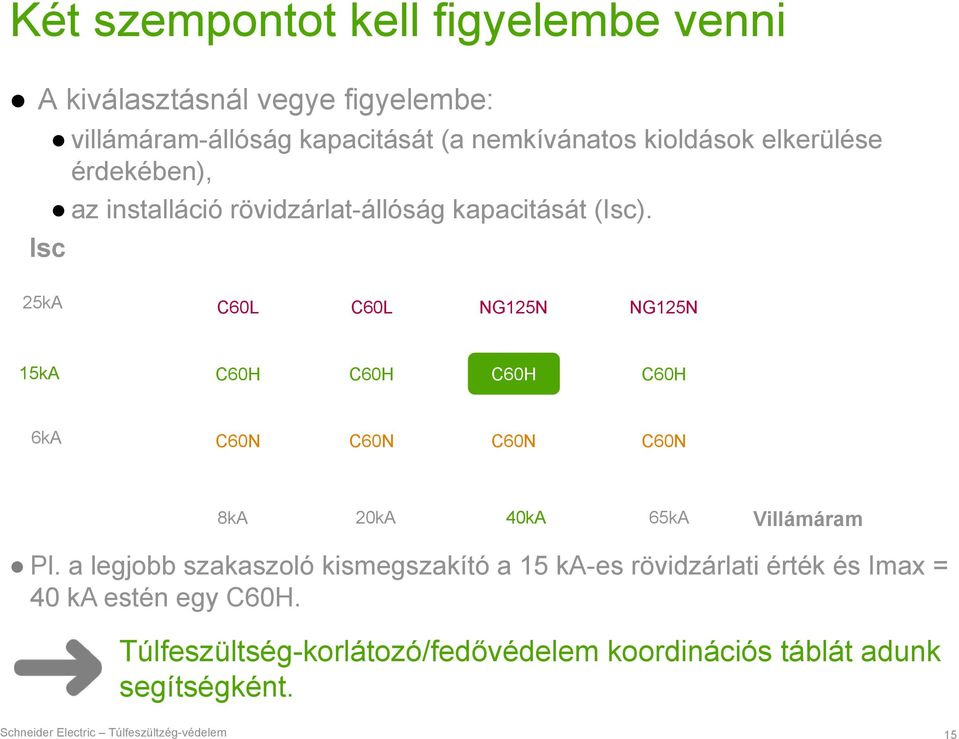

15 Két szempontot kell figyelembe venni A kiválasztásnál vegye figyelembe: villámáram-állóság kapacitását (a nemkívánatos kioldások elkerülése érdekében), az installáció rövidzárlat-állóság kapacitását (Isc). Isc 25kA C60L C60L NG125N NG125N 15kA C60H C60H C60H C60H 6kA C60N C60N C60N C60N 8kA 20kA 40kA 65kA Villámáram Pl. a legjobb szakaszoló kismegszakító a 15 ka-es rövidzárlati érték és Imax = 40 ka estén egy C60H. Túlfeszültség-korlátozó/fedővédelem koordinációs táblát adunk segítségként. Schneider Electric Túlfeszültzég-védelem 15

Isc 25kA C60L C60L NG125N NG125N 15kA C60H C60H C60H C60H 6kA C60N C60N C60N C60N 8kA 20kA 40kA 65kA Villámáram Pl.

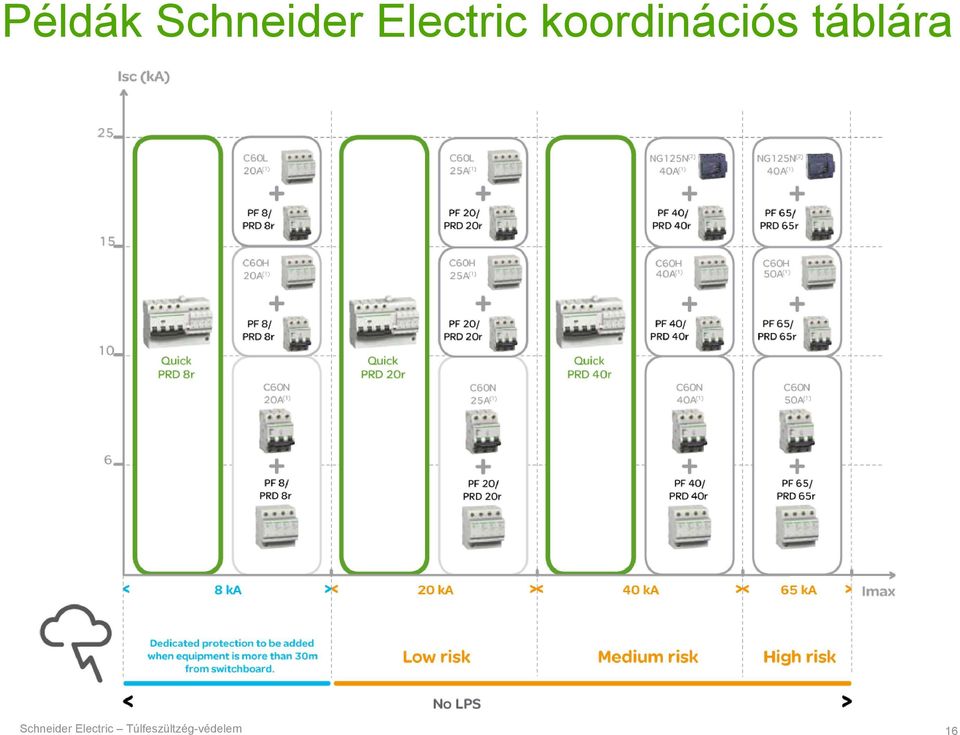

16 Példák Schneider Electric koordinációs táblára Schneider Electric Túlfeszültzég-védelem 16

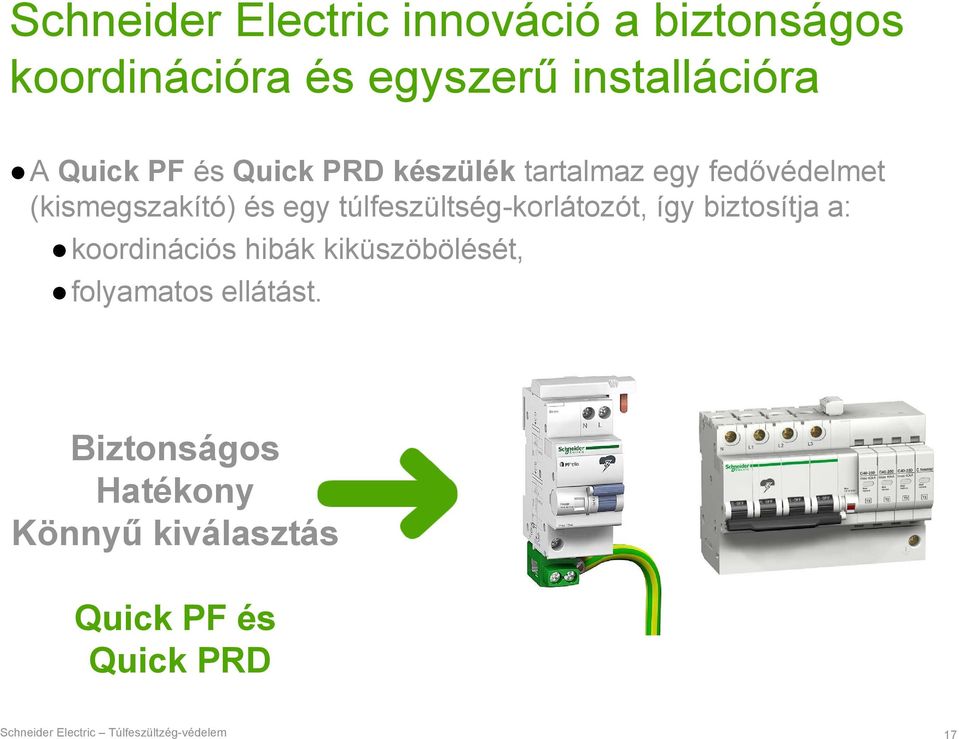

17 Schneider Electric innováció a biztonságos koordinációra és egyszerű installációra A Quick PF és Quick PRD készülék tartalmaz egy fedővédelmet (kismegszakító) és egy túlfeszültség-korlátozót, így biztosítja a: koordinációs hibák kiküszöbölését, folyamatos ellátást. Biztonságos Hatékony Könnyű kiválasztás Quick PF és Quick PRD Schneider Electric Túlfeszültzég-védelem 17

túlfeszültség-korlátozót, így biztosítja a: koordinációs hibák kiküszöbölését, folyamatos

18 Installációs szabályok A túlfeszültség-korlátozó csak akkor képes hatékony védelmet kifejteni, ha megfelelően került felszerelésre! Schneider Electric Túlfeszültzég-védelem 18

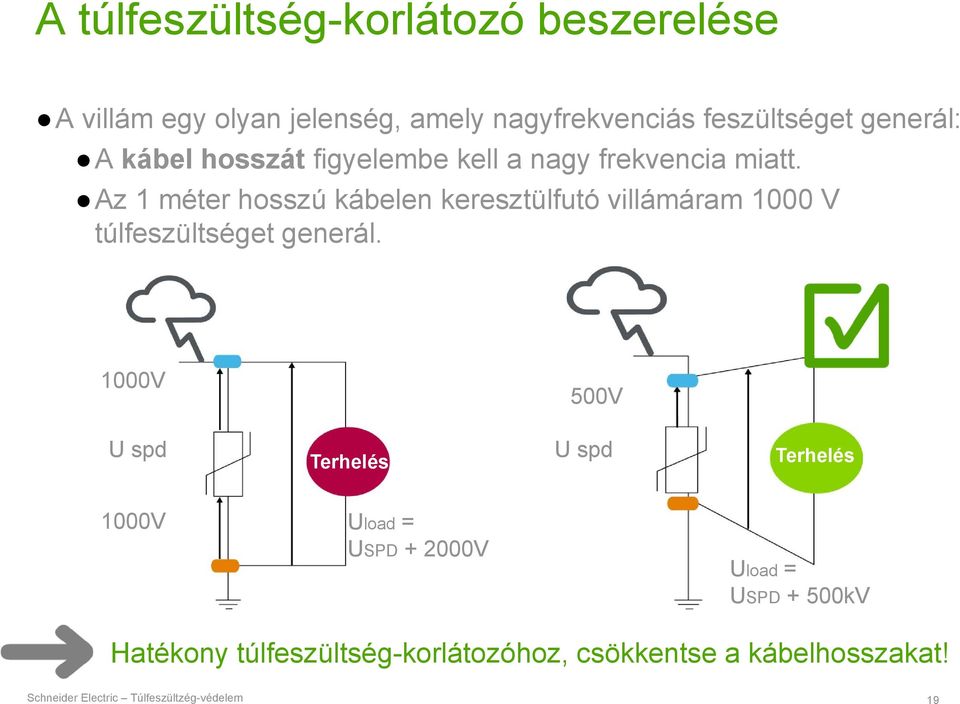

19 A túlfeszültség-korlátozó beszerelése A villám egy olyan jelenség, amely nagyfrekvenciás feszültséget generál: A kábel hosszát figyelembe kell a nagy frekvencia miatt. Az 1 méter hosszú kábelen keresztülfutó villámáram 1000 V túlfeszültséget generál. 1000V 500V U spd Terhelés U spd Terhelés 1000V Uload = USPD V Uload = USPD + 500kV Hatékony túlfeszültség-korlátozóhoz, csökkentse a kábelhosszakat! Schneider Electric Túlfeszültzég-védelem 19

Az 1 méter hosszú kábelen keresztülfutó villámáram 1000 V túlfeszültséget generál.

20 Használjunk köztes földelő csatlakazót a kábelek hosszának csökkentése érdekében L1 L1 L2 L 50 cm L2 L3 L > 50cm Föld gyűjtősín Köztes földelő csatlakozó L3 Föld gyűjtősín Az IEC szabványban kötelezően előírt: L = L1 + L2 + L3 L (kábelhossz) < 50cm, S (kábelkeresztmetszet) < 4 mm² (2. típusvizsgált) és S< 16 mm² (1. típusvizsgált) Schneider Electric Túlfeszültzég-védelem 20

szabványban kötelezően előírt: L = L1 + L2 + L3 L (kábelhossz) < 50cm, S (kábelkeresztmetszet) <

21 Beszerelés műanyag szekrényben (pl. Pragma) L1 ~ 12 cm L2 ~ 0cm L1+L2+L3 < 50 cm L3 ~ 5cm Bejövő fő földelőkábel és gyűjtősín alulról (fő földelő-gyűjtősín és köztes földelőcsatlakozó). Schneider Electric Túlfeszültzég-védelem 21

22 Beszerelés műanyag szerkényben (pl. Pragma) L1 ~ 12 cm L2 ~ 0cm L1+L2+L3 < 50 cm L3 ~ 15 cm Bejövő fő földelőkábel felülről (fő földelő-gyűjtősín). Schneider Electric Túlfeszültzég-védelem 22

23 Beszerelés fémszerkényben (pl. Prisma Plus) Közvetlenül a fém szerkezeten". Használjon megfelelő csatlakozót, hogy a fém szerkezetre köthesse a földkábelt! Ez az installáció csak akkor lehetséges, ha a szekrény megfelel az IEC szabványnak. Schneider Electric Túlfeszültzég-védelem 23

24 Villamos elosztórendszer védelem Emberi védelem Áramkörvédelem Érzékeny készülékek védelme Folyamatos hibák elkerülésére (túláram, túlterhelés, földzárlat) Átmeneti hibák elkerülésére (túlfeszültség, villám) Kisfeszültségű rendszerben, a túlfeszültség-korlátozó elkerülhetetlen a teljes védelem kiépítéséhez. Schneider Electric Túlfeszültzég-védelem 24

25 > Schneider Electric Oktatóközpont A weboldalon válassza ki a Termékek és szolgáltatások majd Szakmai képzések menüpontot. Schneider Electric Túlfeszültzég-védelem 25

26 > Schneider Electric Oktatóközpont Majd válasszon a képzéseink közül. Schneider Electric Túlfeszültzég-védelem 26

27 > Hol található még több információ? Válasszon a Termékek és szolgáltatások alatti menüpontokból - Ipari automatizálás - Villamosenergia-elosztás - Installációs rendszerek Ismerje meg a termékcsaládok adatlapjait -katalógusok, kezelési útmutatók, szoftverek letöltése -videók, animációk Schneider Electric Túlfeszültzég-védelem 27

28 Schneider Electric Oktatóközpont Köszönjük a figyelmet! Schneider Electric Túlfeszültzég-védelem 28
