Altivar 61 fordulatszám-szabályozók

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Altivar 61 fordulatszám-szabályozók"

Átírás

1 Altivar 61 fordulatszám-szabályozók szinkronmotorokhoz és aszinkronmotorokhoz 0,37 (0.5 HP) 45 kw (60 HP)/ V 0,75 (1 HP) 75 kw (100 HP)/ V 2,2 (3 HP) 90 kw (100 HP)/ V Felhasználói kézikönyv

2 Tartalomjegyzék Fontos információk 4 Üzembe helyezés előtt 5 A készülék felszerelésének lépései 6 Előzetes javaslatok 7 A készülékek névleges jellemzői 9 Méretek és súlyok 12 Felszerelési és hőmérsékleti feltételek 13 Szerelés falra szerelhető, vagy földre állítható tokozatba 16 A grafikus kijelzős terminál felszerelése 18 A töltésjelző LED elhelyezkedése 19 Opcionális kártyák telepítése 20 Az EMC lemezek telepítése 22 Kábelezési javaslatok 23 Teljesítmény-sorkapcsok 25 Vezérlőcsatlakozók 27 Opcionális csatlakozók 29 Kapcsolási rajzok 34 Működés IT (szigetelt vagy impedancián keresztül földelt csillagpontú) rendszerben 43 Elektromágneses kompatibilitás, kábelezés 45 3

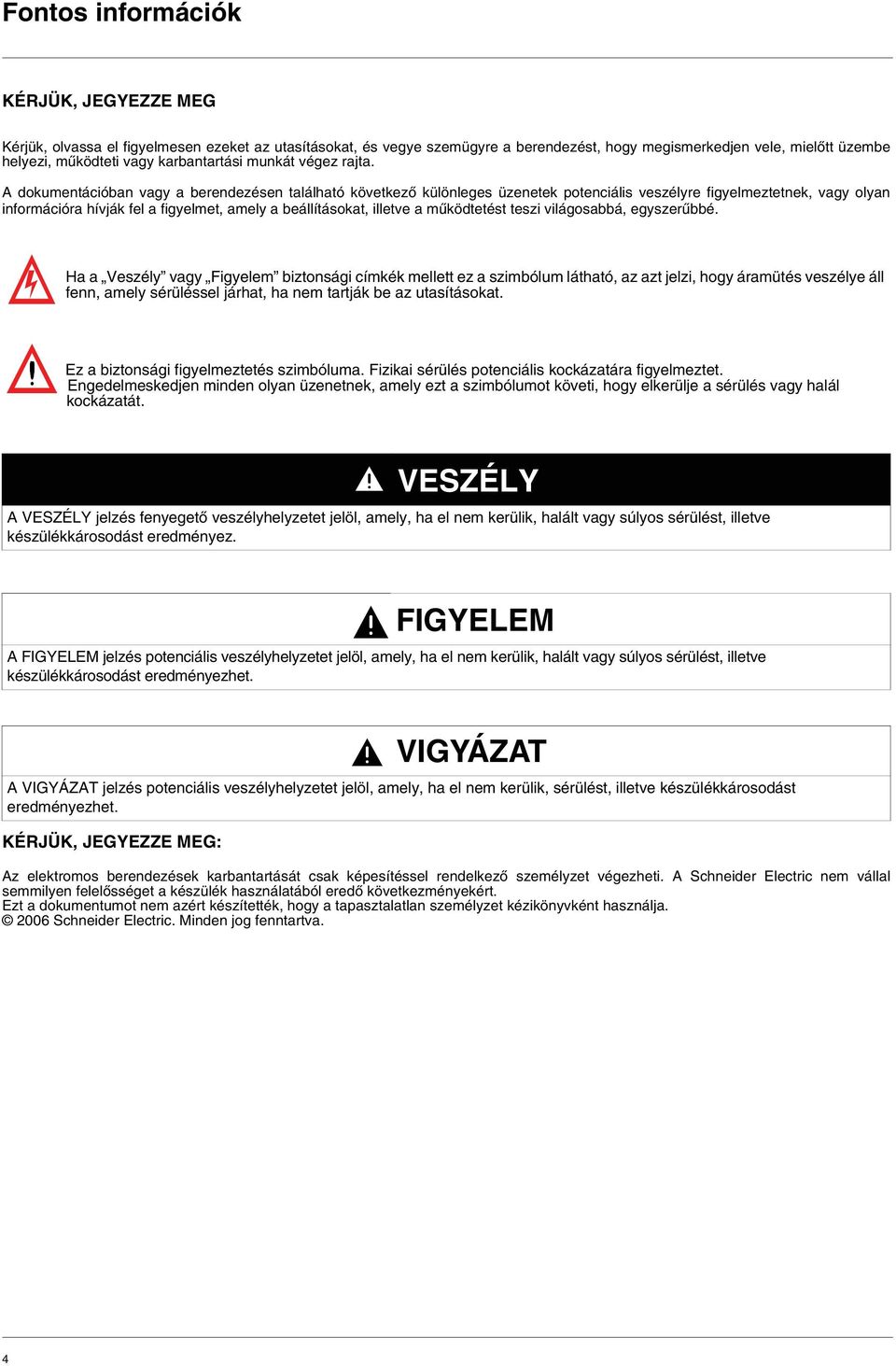

3 Fontos információk KÉRJÜK, JEGYEZZE MEG Kérjük, olvassa el figyelmesen ezeket az utasításokat, és vegye szemügyre a berendezést, hogy megismerkedjen vele, mielőtt üzembe helyezi, működteti vagy karbantartási munkát végez rajta. A dokumentációban vagy a berendezésen található következő különleges üzenetek potenciális veszélyre figyelmeztetnek, vagy olyan információra hívják fel a figyelmet, amely a beállításokat, illetve a működtetést teszi világosabbá, egyszerűbbé. Ha a Veszély vagy Figyelem biztonsági címkék mellett ez a szimbólum látható, az azt jelzi, hogy áramütés veszélye áll fenn, amely sérüléssel járhat, ha nem tartják be az utasításokat. Ez a biztonsági figyelmeztetés szimbóluma. Fizikai sérülés potenciális kockázatára figyelmeztet. Engedelmeskedjen minden olyan üzenetnek, amely ezt a szimbólumot követi, hogy elkerülje a sérülés vagy halál kockázatát. VESZÉLY A VESZÉLY jelzés fenyegető veszélyhelyzetet jelöl, amely, ha el nem kerülik, halált vagy súlyos sérülést, illetve készülékkárosodást eredményez. FIGYELEM A FIGYELEM jelzés potenciális veszélyhelyzetet jelöl, amely, ha el nem kerülik, halált vagy súlyos sérülést, illetve készülékkárosodást eredményezhet. KÉRJÜK, JEGYEZZE MEG: VIGYÁZAT A VIGYÁZAT jelzés potenciális veszélyhelyzetet jelöl, amely, ha el nem kerülik, sérülést, illetve készülékkárosodást eredményezhet. Az elektromos berendezések karbantartását csak képesítéssel rendelkező személyzet végezheti. A Schneider Electric nem vállal semmilyen felelősséget a készülék használatából eredő következményekért. Ezt a dokumentumot nem azért készítették, hogy a tapasztalatlan személyzet kézikönyvként használja Schneider Electric. Minden jog fenntartva. 4

4 Üzembe helyezés előtt Olvassa el, és értelmezze ezeket az utasításokat, mielőtt nekilátna bármilyen műveletnek a készülékkel kapcsolatban. VESZÉLY VESZÉLYES FESZÜLTSÉG Olvassa el, és értelmezze ezt a használati utasítást, mielőtt telepítené, vagy működésbe hozná az Altivar 61 frekvenciaváltót. A telepítést, beállításokat, javítást és karbantartást csak szakképzett személyzet végezze. Ennek a frekvenciaváltónak több része beleértve a nyomtatott áramkörös kártyákat is hálózati feszültséggel működik. NE ÉRJEN HOZZÁ. Csak elektromosan szigetelt szerszámokat használjon. NE ÉRJEN hozzá a feszültség alatt álló szigeteletlen alkatrészekhez vagy csavaros kivezetések csatlakozóihoz. NE ZÁRJA rövidre a PA/+ és PC/- kivezetéseket vagy a DC gyűjtősín kondenzátorait. Szerelje fel és zárja le az összes takarólemezt, mielőtt áram alá helyezné, elindítaná vagy leállítaná a készüléket. A frekvenciaváltó szervizelése előtt - Kapcsoljon ki minden tápellátást. - Helyezzen egy NE KAPCSOLJA BE feliratú táblát a készülék leválasztókapcsolójára. - Rögzítse a leválasztó kapcsolót nyitott helyzetben. Kapcsoljon ki minden tápellátást, beleértve a vezérlő külső tápellátását is, amelyek a szervizelés előtt jelen lehetnek. VÁRJON 15 PERCET, amíg a DC gyűjtősín kondenzátorai kisülnek. Majd kövesse a DC gyűjtősín feszültségmérési eljárását a 19. oldalon leírtak szerint ellenőrizve, hogy az egyenáramú feszültség kevesebb-e 45 V-nál. A készülék LED-jei nem jelzik pontosan, hogy a DC gyűjtősín feszültségmentes. Az elektromos áramütés halált vagy súlyos sérülést eredményez. VIGYÁZAT A KÉSZÜLÉK NEM MEGFELELŐ MŰKÖDÉSE Ha a készülék hosszú ideig nincs bekapcsolva, akkor elektrolitikus kondenzátorainak teljesítőképessége csökken. Ha a készülék huzamosabb időre leállítják, akkor kétévente legalább 5 órára kapcsolja be, hogy helyreállítsa a kondenzátorok teljesítőképességét, majd ellenőrizze a működést. Ajánlatos a készüléket nem közvetlenül a hálózati feszültségre csatlakoztatni. A feszültséget fokozatosan kell növelni, ehhez használjon szabályozható váltakozó áramú forrást. Ezen utasítások be nem tartása a készülék károsodását eredményezheti. 5

5 A készülék felszerelésének lépései TELEPÍTÉS b 1 A készülék átvétele v Ellenőrizze, hogy a címkére nyomtatott rendelési szám megegyezik-e a megrendelésen szereplővel v Csomagolja ki az Altivar készüléket és ellenőrizze, hogy az nem sérült-e meg szállítás közben Az 1-4 lépést csakis kikapcsolt táplálás mellett hajtsa végre. b 2 Ellenőrizze a hálózati feszültséget v Ellenőrizze, hogy a hálózati feszültség kompatibilis-e a készüléken jelzett feszültségtartománnyal (lásd 9. és 10. oldalt) b 3 Szerelje fel a készüléket v A készüléket a dokumentum utasításainak megfelelően szerelje fel v Telepítsen minden belső és külső opciót b 4 Csatlakoztassa a készüléket v Csatlakoztassa a motort, biztosítva azt, hogy a csatlakozásai megfeleljenek a feszültségnek v Csatlakoztassa a hálózati táplálást, miután megbizonyosodott arról, hogy az ki van kapcsolva v Csatlakoztassa a vezérlést v Csatlakoztassa a fordulatszám-alapjelet PROGRAMOZÁS v 5 Kérjük, nézze meg a programozási kézikönyvet 6

6 Előzetes javaslatok Kezelés és tárolás A készüléket a telepítés előtt tárolja a csomagolásban. Biztosítsa az elfogadható környezeti feltételeket. VIGYÁZAT SÉRÜLT CSOMAGOLÁS Ha a csomagolás sérült, veszélyes lehet ahhoz hozzányúlni vagy kinyitni. Ezen műveletek előtt tegyen meg minden lehetséges óvintézkedést. Ennek az utasításnak a be nem tartása halált vagy súlyos sérülést okozhat. VIGYÁZAT SÉRÜLT KÉSZÜLÉK Ne üzemeltessen vagy szereljen fel olyan készüléket, amely sérültnek tűnik. Ennek az utasításnak be nem tartása halált vagy súlyos sérülést eredményezhet. Kezelés telepítés közben 45 max. Az ALTIVAR 61 készülékek az ATV61HD15M3X és ATV61HD18N4-es típusokig emelőberendezés nélkül is kicsomagolhatók és felszerelhetők. A nagyobb készülékeknél és az ATV61HpppY frekvenciaváltóknál emelőt kell használni; éppen ezért ezek emelőfuratokkal vannak ellátva. Az alábbiakban leírt óvintézkedéseket be kell tartani. 7

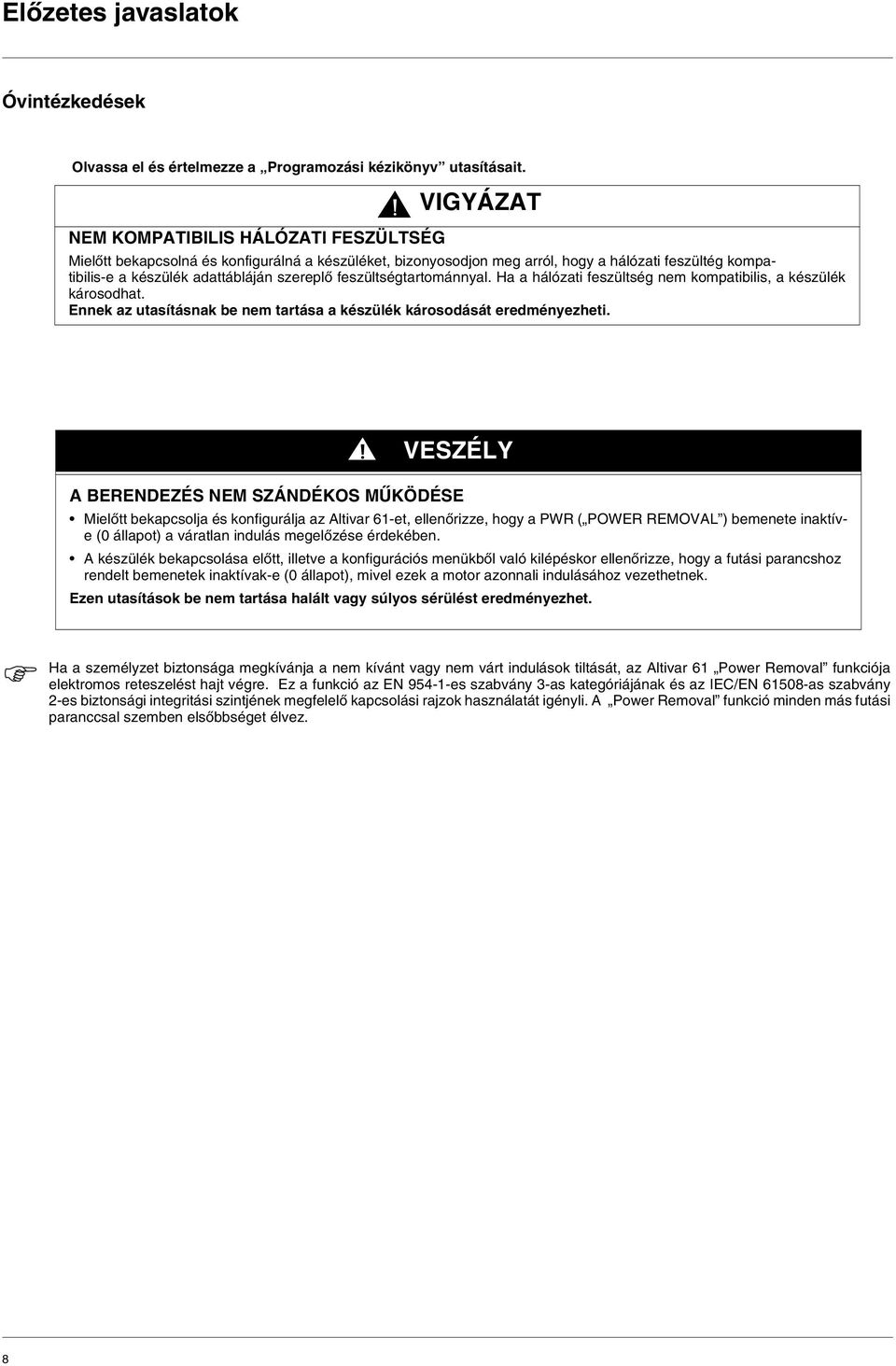

7 Előzetes javaslatok Óvintézkedések Olvassa el és értelmezze a Programozási kézikönyv utasításait. VIGYÁZAT NEM KOMPATIBILIS HÁLÓZATI FESZÜLTSÉG Mielőtt bekapcsolná és konfigurálná a készüléket, bizonyosodjon meg arról, hogy a hálózati feszültég kompatibilis-e a készülék adattábláján szereplő feszültségtartománnyal. Ha a hálózati feszültség nem kompatibilis, a készülék károsodhat. Ennek az utasításnak be nem tartása a készülék károsodását eredményezheti. VESZÉLY A BERENDEZÉS NEM SZÁNDÉKOS MŰKÖDÉSE Mielőtt bekapcsolja és konfigurálja az Altivar 61-et, ellenőrizze, hogy a PWR ( POWER REMOVAL ) bemenete inaktíve (0 állapot) a váratlan indulás megelőzése érdekében. A készülék bekapcsolása előtt, illetve a konfigurációs menükből való kilépéskor ellenőrizze, hogy a futási parancshoz rendelt bemenetek inaktívak-e (0 állapot), mivel ezek a motor azonnali indulásához vezethetnek. Ezen utasítások be nem tartása halált vagy súlyos sérülést eredményezhet. Ha a személyzet biztonsága megkívánja a nem kívánt vagy nem várt indulások tiltását, az Altivar 61 Power Removal funkciója elektromos reteszelést hajt végre. Ez a funkció az EN es szabvány 3-as kategóriájának és az IEC/EN as szabvány 2-es biztonsági integritási szintjének megfelelő kapcsolási rajzok használatát igényli. A Power Removal funkció minden más futási paranccsal szemben elsőbbséget élvez. 8

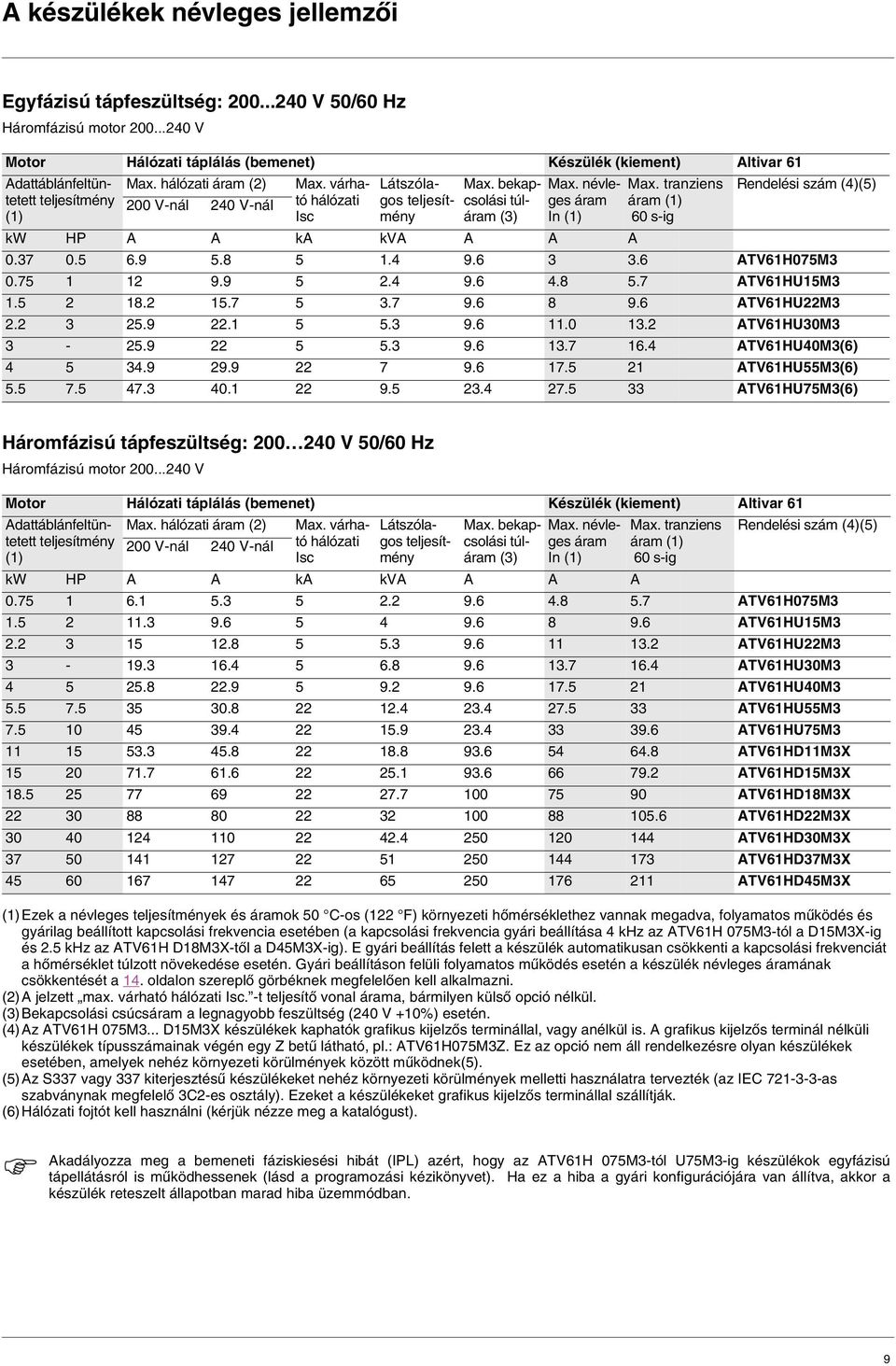

8 A készülékek névleges jellemzői Egyfázisú tápfeszültség: V 50/60 Hz Háromfázisú motor V Motor Hálózati táplálás (bemenet) Készülék (kiement) Altivar 61 Adattáblánfeltüntetett Max. hálózati áram (2) Max. várha- Látszóla- Max. bekap- Max. névle- Max. tranziens Rendelési szám (4)(5) teljesítmény 200 V-nál 240 V-nál tó hálózati gos teljesítcsolási túlges áram áram (1) (1) Isc mény áram (3) In (1) 60 s-ig kw HP A A ka kva A A A ATV61H075M ATV61HU15M ATV61HU22M ATV61HU30M ATV61HU40M3(6) ATV61HU55M3(6) ATV61HU75M3(6) Háromfázisú tápfeszültség: V 50/60 Hz Háromfázisú motor V Motor Hálózati táplálás (bemenet) Készülék (kiement) Altivar 61 Adattáblánfeltüntetett Max. hálózati áram (2) Max. várha- Látszóla- Max. bekap- Max. névle- Max. tranziens Rendelési szám (4)(5) teljesítmény 200 V-nál 240 V-nál tó hálózati gos teljesítcsolási túlges áram áram (1) (1) Isc mény áram (3) In (1) 60 s-ig kw HP A A ka kva A A A ATV61H075M ATV61HU15M ATV61HU22M ATV61HU30M ATV61HU40M ATV61HU55M ATV61HU75M ATV61HD11M3X ATV61HD15M3X ATV61HD18M3X ATV61HD22M3X ATV61HD30M3X ATV61HD37M3X ATV61HD45M3X (1)Ezek a névleges teljesítmények és áramok 50 C-os (122 F) környezeti hőmérséklethez vannak megadva, folyamatos működés és gyárilag beállított kapcsolási frekvencia esetében (a kapcsolási frekvencia gyári beállítása 4 khz az ATV61H 075M3-tól a D15M3X-ig és 2.5 khz az ATV61H D18M3X-től a D45M3X-ig). E gyári beállítás felett a készülék automatikusan csökkenti a kapcsolási frekvenciát a hőmérséklet túlzott növekedése esetén. Gyári beállításon felüli folyamatos működés esetén a készülék névleges áramának csökkentését a 14. oldalon szereplő görbéknek megfelelően kell alkalmazni. (2)A jelzett max. várható hálózati Isc. -t teljesítő vonal árama, bármilyen külső opció nélkül. (3)Bekapcsolási csúcsáram a legnagyobb feszültség (240 V +10%) esetén. (4)Az ATV61H 075M3... D15M3X készülékek kaphatók grafikus kijelzős terminállal, vagy anélkül is. A grafikus kijelzős terminál nélküli készülékek típusszámainak végén egy Z betű látható, pl.: ATV61H075M3Z. Ez az opció nem áll rendelkezésre olyan készülékek esetében, amelyek nehéz környezeti körülmények között működnek(5). (5)Az S337 vagy 337 kiterjesztésű készülékeket nehéz környezeti körülmények melletti használatra tervezték (az IEC as szabványnak megfelelő 3C2-es osztály). Ezeket a készülékeket grafikus kijelzős terminállal szállítják. (6)Hálózati fojtót kell használni (kérjük nézze meg a katalógust). Akadályozza meg a bemeneti fáziskiesési hibát (IPL) azért, hogy az ATV61H 075M3-tól U75M3-ig készülékok egyfázisú tápellátásról is működhessenek (lásd a programozási kézikönyvet). Ha ez a hiba a gyári konfigurációjára van állítva, akkor a készülék reteszelt állapotban marad hiba üzemmódban. 9

9 A készülékek névleges jellemzői Háromfázisú tápfeszültség: V 50/60 Hz Háromfázisú motor: V Motor Hálózati táplálás (bemenet) Készülék (kimenet) Altivar 61 Adattáblánfeltüntetett Max. hálózati áram (2) Max. vár- Látszóla- Max. be- Névleges áram In (1) Max. tran- Rendelési szám teljesít- 380 V-on 480 V-on ható hálógos teljekapcsolási 380 V-on 460 V-on ziens áram (4)(5) mény (1) zati Isc sítmény túláram (3) (1) 60 s-ig kw HP A A ka kva A A A A ATV61H075N ATV61HU15N ATV61HU22N ATV61HU30N ATV61HU40N ATV61HU55N ATV61HU75N ATV61HD11N ATV61HD15N ATV61HD18N ATV61HD22N ATV61HD30N ATV61HD37N ATV61HD45N ATV61HD55N ATV61HD75N4 (1)Ezek a névleges teljesítmények és áramok 50 C-os (122 F) környezeti hőmérséklethez vannak megadva, folyamatos működés és gyárilag beállított kapcsolási frekvencia esetében (a kapcsolási frekvencia gyári beállítása 4 khz az ATV61H 075N4-től a D30N4-ig és 2.5 khz az ATV61H D37N4-től a D75N4 ig). E gyári beállítás felett a készülék automatikusan csökkenti a kapcsolási frekvenciát a hőmérséklet túlzott növekedése esetén. Gyári beállításon felüli folyamatos működés esetén a készülék névleges áramának csökkentését a 14. oldalon szereplő görbéknek megfelelően kell alkalmazni. (2)A jelzett max. várható hálózati Isc. -t teljesítő vonal árama, bármilyen külső opció nélkül. (3)Bekapcsolási csúcsáram a legnagyobb feszültség (480 V +10%) esetén. (4)Az ATV61H 075N4...D15N4 készülékek kaphatók grafikus kijelzős terminállal, vagy anélkül is. A grafikus kijelzős terminál nélküli készülékek típusszámainak végén egy Z betű látható, pl.: ATV61H075N4. Ez az opció nem áll rendelkezésre olyan készülékek esetében, amelyek nehéz környezeti körülmények között működnek(5). (5) Az S337 vagy 337 kiterjesztésű készülékeket nehéz környezeti körülmények melletti használatra tervezték (az IEC as szabványnak megfelelő 3C2-es osztály). Ezeket a készülékeket grafikus kijelzős terminállal szállítják. 10

10 A készülékek névleges jellemzői Háromfázisú tápfeszültség: V 50/60 Hz Háromfázisú motor V Motor Hálózati tápellátás (bemenet) Készülék (kimenet) Altivar 61 Adattáblán feltüntetett Max. hálózati áram (2) Max. Rendelkezésre álló max. Rendelési szám teljesítmény (1) várható hálózati Isc névleges áram In (1) 500 V 575 V 690 V 500 V-on 600 V-on 690 V-on 500 V 575 V 690 V kw HP kw A A A ka A A A ATV61HU30Y ATV61HU40Y ATV61HU55Y ATV61HU75Y ATV61HD11Y ATV61HD15Y ATV61HD18Y ATV61HD22Y ATV61HD30Y ATV61HD37Y ATV61HD45Y ATV61HD55Y ATV61HD75Y ATV61HD90Y (1)Ezek a névleges teljesítmények és áramok 50 C-os környezeti hőmérséklethez vannak megadva, folyamatos működés és gyárilag beállított kapcsolási frekvencia esetében (a kapcsolási frekvencia gyári beállítása 4 khz az ATV61H U30Y D30Y készülékek, és 2,5 khz az ATV61H D37Y D90Y készülékek esetében). E gyári beállítás felett a hajtás automatikusan csökkenti a kapcsolási frekvenciát a hőmérséklet túlzott növekedése esetén. Gyári beállításon felüli folyamatos működés esetén a hajtás névleges áramának csökkentését a 14. oldalon szereplő görbéknek megfelelően kell alkalmazni. (2)A jelzett Max. várható hálózati Isc. -t teljesítő vonal árama, bármilyen külső opció nélkül. Megjegyzés A 60 másodpercig tartó, legnagyobb tranziens áram a legnagyobb In névleges áram 120%-ának felel meg. 11

11 Méretek és súlyok Grafikus kijelzős terminállal Opciós kártya nélkül b 1 opciós kártyával (1) 2 opciós kártyával (1) 4x H h c c1 c2 = G = a ATV61H a mm (in.) b mm (in.) c mm (in.) c1 mm (in.) c2 mm (in.) G mm (in.) H mm (in.) h mm (in.) Ø mm (in.) Csavar Súly kg (lb.) 075M3, U15M3, 075N4, U15N4,U22N4 130 (5.12) 230 (9.05) 175 (6.89) 198 (7.80) 221 (8.70) (4.47) 220 (8.66) 5 (0.20) 5 (0.20) M4 3 (6.61) U22M3, U30M3, U40M3, U30N4, U40N4 155 (6.10) 260 (10.23) 187 (7.36) 210 (8.27) 233 (9.17) 138 (5.43) 249 (9.80) 4 (0.16) 5 (0.20) M4 4 (8.82) U55M3, U55N4, U75N4 175 (6.89) 295 (11.61) 187 (7.36) 210 (8.27) 233 (9.17) 158 (6.22) 283 (11.14) 6 (0.24) 5 (0.20) M4 5.5 (12.13) U75M3, D11N4 210 (8.27) 295 (11.61) 213 (8.39) 236 (9.29) 259 (10.20) 190 (7.48) 283 (11.14) 6 (0.24) 6 (0.24) M5 7 (15.43) D11M3X, D15M3X, D15N4, D18N4 230 (9.05) 400 (15.75) 213 (8.39) 236 (9.29) 259 (10.20) 210 (8.26) 386 (15.20) 8 (0.31) 6 (0.24) M5 9 (19.84) D18M3X, D22M3X, D22N4, U30Y... D30Y 240 (9.45) 420 (16.54) 236 (9.29) 259 (10.20) 282 (11.10) 206 (8.11) 403 (15.87) 11 (0.45) 6 (0.24) M5 30 (66.14) D30N4, D37N4 240 (9.45) 550 (21.65) 266 (10.47) 289 (11.38) 312 (12.28) 206 (8.11) (20.93) 11 (0.45) 6 (0.24) M5 37 (81.57) D30M3X, D37M3X, D45M3X 320 (12.60) 550 (21.65) 266 (10.47) 289 (11.38) 312 (12.28) 280 (11.02) 524 (20.93) 20 (0.79) 9 (0.35) M8 37 (81.57) D45N4, D55N4, D75N4, D37Y... D90Y 320 (12.60) 630 (24.80) 290 (11.42) 313 (12.32) 334 (13.15) 280 (11.02) (23.80) 15 (0.59) 9 (0.35) M8 45 (99.21) Grafikus kijelzős terminál nélkül Opciós kártya nélkül b 1 opciós kártyával (1) 2 opciós kártyával (1) 4 x H h c c1 c2 = G = a A grafikus kijelző nélküli frekvenciaváltók méretei esetében a fenti táblázat c, c1 és c2 oszolpaiban található értékeket 26 mm-rel csökkenteni kell. (1)I/O bővítőkártyák, kommunikációs kártyák vagy Controller Inside programozható kártya használatával. 12

12 Felszerelési és hőmérsékleti feltételek u 100 mm u 3.94 in. A készüléket függőlegesen ±10 -os szögben szerelje fel. Ne helyezze fűtőberendezések közelébe. Hagyjon elegendő helyet, hogy az egység aljától a tetejéig szabadon áramolhasson a hűtést végző levegő. Szabadon hagyott hely a készülék előtt: Legalább 10 mm (0.39 in.) Ha az IP20-as védelem elegendő, ajánlott a készülék tetejét fedő védőborítás eltávolítása az alábbiak szerint. u 100 mm u 3.94 in. A védőborítás eltávolítása ATV61H 075M3 D15M3X és ATV61H 075N4 D18N4 ATV61H D18M3X D45M3X, ATV61H D22N4 D75N4 és ATV61H U30Y D90Y Kétféle felszerelési mód lehetséges: A típusú Szabadon hagyott hely u 50 mm (u 1.97 in.) minden oldalon, felszerelt védőborítással felszerelés u 50 mm u 1.97 in. u 50 mm u 1.97 in. B típusú felszerelés A készülékek egymás mellé szerelve, a védőborítás eltávolítva (a védelmi fokozat IP20-assá válik) 13

13 Felszerelési és hőmérsékleti feltételek Terheléscsökkenési görbék A készülék In áramcsökkenési görbéi a hőmérséklet, kapcsolási frekvencia és a felszerelés típusának függvényében. ATV61H 075M3 D15M3X és ATV61H 075N4 D18N4 I/In In = 100 % 90 % 80 % 70 % 60 % 40 C (104 F) B típusú felszerelés 40 C (104 F) A típusú felszerelés 50 C (122 F) B típusú felszerelés 50 C (122 F) A típusú felszerelés 60 C (140 F) A és B típusú felszerelés 50 % 4 khz 8 khz 12 khz 16 khz Kapcsolási frekvencia ATV61H D22N4 és ATV61H D30N4 (1) I/In In = 100 % 90 % 40 C (104 F) A és B típusú felszerelés 80 % 70 % 50 C (122 F) A és B típusú felszerelés 60 % 50 % 60 C (140 F) A és B típusú felszerelés 4 khz 8 khz 12 khz 16 khz Kapcsolási frekvencia ATV61H D18M3X D45M3X és ATV61H D37N4 D75N4 (1) I/In In = 100 % 90 % 40 C (104 F) A és B típusú felszerelés 80 % 70 % 50 C (122 F) A és B típusú felszerelés 60 % 50 % 60 C (140 F) A és B típusú felszerelés 2,5 khz 4 khz 8 khz 12 khz 16 khz Kapcsolási frekvencia Közbenső hőmérsékletek (pl. 55 C (131 F)) esetén 2 görbe közé kell interpolálni. (1)50 C (122 F) felett, ezeket a frekvenciaváltókat vezérlőkártya hűtőventilátor-készlettel kell ellátni. Kérjük nézze meg katalógusunkat. 14

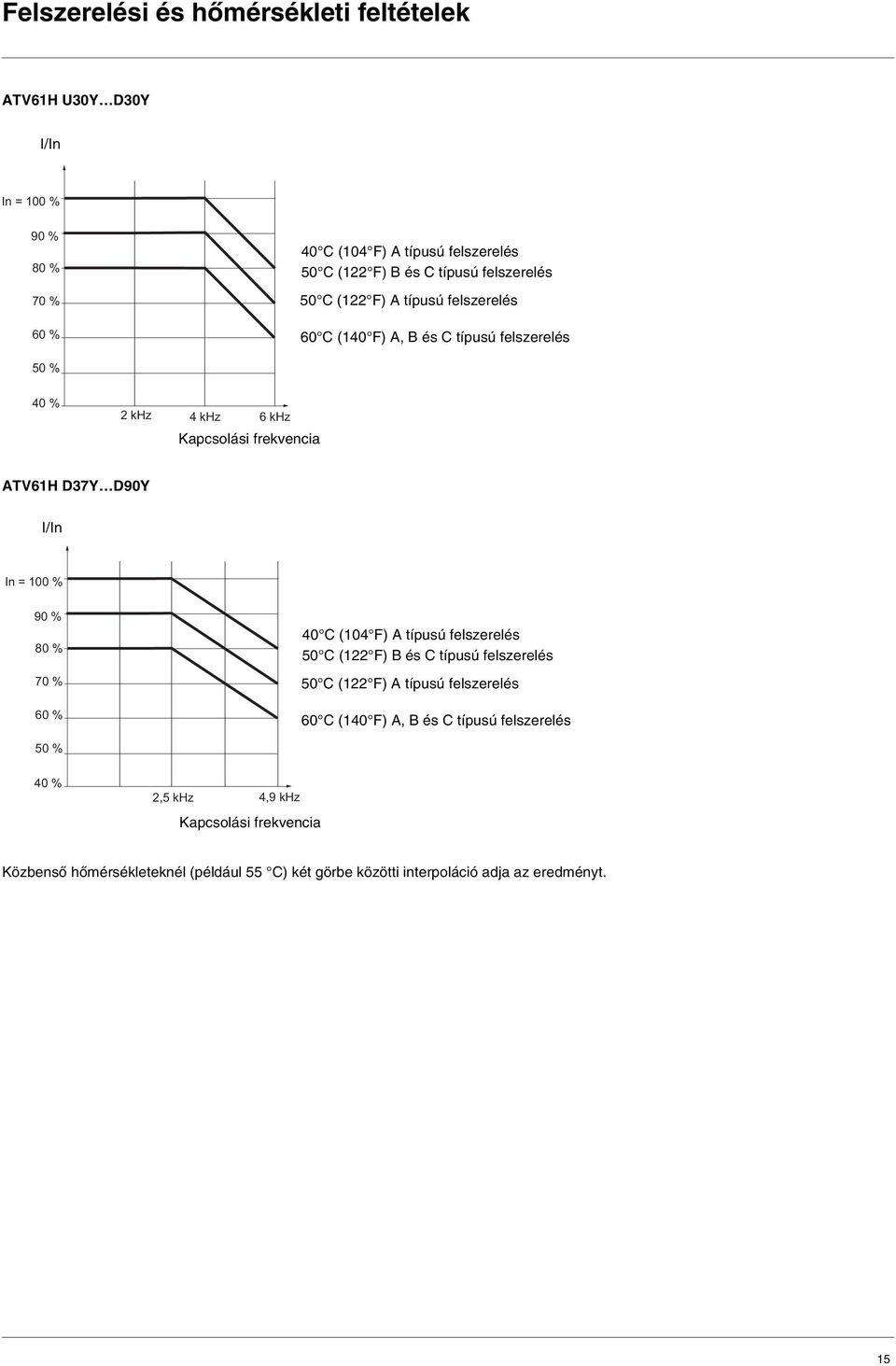

14 Felszerelési és hőmérsékleti feltételek ATV61H U30Y D30Y I/In In = 100 % 90 % 80 % 70 % 40 C (104 F) A típusú felszerelés 50 C (122 F) B és C típusú felszerelés 50 C (122 F) A típusú felszerelés 60 % 60 C (140 F) A, B és C típusú felszerelés 50 % 40 % 2 khz 4 khz 6 khz Kapcsolási frekvencia ATV61H D37Y D90Y I/In In = 100 % 90 % 80 % 70 % 60 % 40 C (104 F) A típusú felszerelés 50 C (122 F) B és C típusú felszerelés 50 C (122 F) A típusú felszerelés 60 C (140 F) A, B és C típusú felszerelés 50 % 40 % 2,5 khz 4,9 khz Kapcsolási frekvencia Közbenső hőmérsékleteknél (például 55 C) két görbe közötti interpoláció adja az eredményt. 15

15 Szerelés falra szerelhető, vagy földre állítható tokozatba Tartsa be az előző oldalon szereplő felszerelési ajánlásokat. Biztosítson megfelelő levegőkeringtetést a készülékben: - Helyezzen el szellőző zsalukat. - Győződjön meg a megfelelő szellőzésről: ha nem megfelelő a szellőzés, helyezzen el szűrővel felszerelt kényszerszellőzést. - Használjon speciális IP54-es szűrőket. Porral és párásodással szemben védett, falra szerelhető vagy földre állítható fémtokozat (a védelmi fokozat IP 54) Bizonyos környezeti feltételek esetén a készülékt porral és nedvességgel szemben védett tokozatban kell elhelyezni: por, korróziót okozó gázok, magas páratartalom a lecsapódás veszélyével és csöpögő víz, spriccelő folyadék stb. A készülék helyi melegedésének elkerülése érdekében helyezzen el egy ventilátort, amely keringteti a levegőt a tokozat belsejében, rendelési szám: VW3 A9 4pp (kérjük nézze meg a katalógust). A készülék tokozatba való beszerelése Felszabaduló hőteljesítmény Ezek a teljesítmény-besorolások gyárilag beállított kapcsolási frekvenciához, névleges terhelés melletti működéshez vannak meghatározva. ATV61H Felszabaduló hőteljesítmény (1) ATV61H Felszabaduló hőteljesítmény (1) (1)Minden egyes opcionális kártya hozzáadásakor adjon 7 W-ot ehhez az értékhez ATV61H Felszabaduló hőteljesítmény (1) W W W 075M N4 44 U30Y 111 U15M3 101 U15N4 64 U40Y 119 U22M3 122 U22N4 87 U55Y 136 U30M3 154 U30N4 114 U75Y 158 U40M3 191 U40N4 144 D11Y 182 U55M3 293 U55N4 178 D15Y 227 U75M3 363 U75N4 217 D18Y 300 D11M3X 566 D11N4 320 D22Y 386 D15M3X 620 D15N4 392 D30Y 463 D18M3X 657 D18N4 486 D37Y 716 D22M3X 766 D22N4 574 D45Y 716 D30M3X 980 D30N4 799 D55Y 911 D37M3X 1154 D37N4 861 D75Y 1087 D45M3X 1366 D45N D90Y 1545 D55N D75N Biztosítsa, hogy a tokozatban a levegőáramlás legalább akkora legyen, mint az alábbi táblázatban az egyes készülékekhez megadott értékek. ATV61H Légszállítás ATV61H Légszállítás m 3 /óra ft 3 /min m 3 /óra ft 3 /min 075M3, U15M3, 075N4, U15N4, U22N U30Y D37Y U22M3, U30M3, U40M3, U30N4, U40N4 U55M3, U55N4, U75N U75M3, D11N D11M3X, D15M3X, D15N4, D18N D18M3X, D22M3X, D22N4, D30N4, D37N4 D30M3X, D37M3X, D45M3X, D45N4, D55N4, D75N D45Y D90Y

16 Szerelés falra szerelhető, vagy földre állítható tokozatba Porral és nedvességgel szemben védett, kívülre szerelt hűtőbordával Ezt a felszerelési módot a tokozatban felszabaduló hőteljesítmény csökkentésére használják úgy, hogy a tápellátást a tokozaton kívül helyezik el. Ez a porral és nedvességgel szemben védő VW3 A (lásd a katalógust) felszerelési készlet alkalmazását igényli. Az ilyen módon felszerelt készülék védelmi fokozata IP54 lesz. A készlet felszereléséhez kérjük, nézze meg a készülékhez mellékelt használati útmutatót. Példa: ATV61HU55N4 A porral és nedvességgel szemben védett tokozatban felszabaduló hőteljesítmény, a hűtőborda kívülre szerelésekor Ezek a teljesítmény-besorolások gyárilag beállított kapcsolási frekvenciához, névleges terhelés melletti működéshez vannak meghatározva. ATV61H Felszabaduló hőteljesítmény (1) ATV61H Felszabaduló hőteljesítmény (1) (1)Minden egyes opcionális kártya hozzáadásakor adjon 7 W-ot ehhez az értékhez ATV61H Felszabaduló hőteljesítmény (1) W W W 075M N4 26 U30Y 71 U15M3 30 U15N4 28 U40Y 71 U22M3 38 U22N4 30 U55Y 73 U30M3 38 U30N4 35 U75Y 75 U40M3 41 U40N4 40 D11Y 77 U55M3 59 U55N4 50 D15Y 81 U75M3 67 U75N4 55 D18Y 87 D11M3X 80 D11N4 65 D22Y 94 D15M3X 84 D15N4 85 D30Y 100 D18M3X 114 D18N4 86 D37Y 120 D22M3X 124 D22N4 110 D45Y 120 D30M3X 144 D30N4 135 D55Y 133 D37M3X 161 D37N4 137 D75Y 144 D45M3X 180 D45N4 165 D90Y 158 D55N4 178 D75N

17 A grafikus kijelzős terminál felszerelése A grafikus kijelzős terminál felszerelése a készülékre A Z betűvel végződő típusszámú frekvenciaváltókat grafikus kijelzős terminál nélkül (VW3 101) szállítjuk. Ez külön megrendelhető. Készülékre való felszerelése az alábbiak szerint történik. A grafikus kijelzős terminál bekapcsolt állapotban is csatlakoztatható a készülékre, illetve lekapcsolható a készülékről. Lekapcsolás előtt a kijelzős terminálon keresztül történő készülékvezérlést le kell tiltani (nézze meg a programozási útmutatót). 18

18 A töltésjelző LED elhelyezkedése Mielőtt dolgozna a készüléken, kapcsolja ki, várjon, amíg a kondenzátor töltését jelző piros LED kialszik, majd mérje meg a DC gyűjtősín feszültségét. A kondenzátor töltését jelző LED elhelyezkedése ATV61H 075M3 D15M3X és ATV61H 075N4 D18N4 ATV61H D18M3 D45M3X, ATV61H D22N4 D75N4 és ATV61H U30Y D90Y A pirosan világító LED a DC gyűjtősín bekapcsolt állapotát jelzi Az egyenfeszültség mérési eljárása VESZÉLY VESZÉLYES FESZÜLTSÉG Olvassa el, és értelmezze az óvintézkedéseket a 5. oldalon, mielőtt hozzákezdene ehhez az eljáráshoz. Ezen utasítás be nem tartása halált vagy súlyos sérülést eredményez. A DC gyűjtősín feszültsége meghaladhatja az 1000 V-ot c. Használjon megfelelő osztályú feszültségérzékelő eszközt az eljárás során. A DC gyűjtősín feszültségének mérése: 1 Kapcsolja le a készüléket a tápellátásról. 2 Várjon 15 percet, hogy a DC gyűjtősín kondenzátorai kisüljenek. 3 Mérje meg a DC gyűjtősín feszültségét a PA/+ és PC/- kivezetések között, így ellenőrizni tudja, hogy, a feszültség 45 V c alatt van-e. Nézze meg a 26. oldalon a tápellátás kivezetéseinek elhelyezését. 4 Ha a DC gyűjtősín kondenzátorai nem sültek ki teljesen, lépjen kapcsolatba a helyi Schneider Electric ügynökséggel (ne javítsa vagy üzemeltesse a készüléket). 19

19 Opcionális kártyák telepítése A kártyák behelyezésére a készülék felszerelt, de még be nem kábelezett állapota az ideális. Ellenőrizze, hogy a kondenzátor töltését jelző piros LED kialudt. Mérje meg a DC gyűjtősín feszültséget a 19. oldalon jelzett folyamatnak megfelelően. Az opcionális kártyák a készülék vezérlő-előlapja alá vannak felszerelve. Ha a készülék rendelkezik grafikus kijelzős terminállal, akkor távolítsa el azt, majd távolítsa el a vezérlő-előlapot is az alábbiak alapján. A vezérlő-előlap eltávolítása Nyomja lefelé a rögzítőt egy csavarhúzó segítségével, oldja ki a vezérlő-előlap bal oldali részét Tegye ugyanezt a jobb oldalon is Fordítsa le a vezérlőelőlapot és távolítsa el Enkóder interfészkártya telepítése A készüléken az enkóder interfészkártyának speciális nyílása van. Ha egy opcionális I/O, kommunikációs vagy egy Controller Inside programozható kártya már telepítve van, akkor távolítsa el, így hozzáférhet az enkóder interfészkártya számára kialakított nyíláshoz. 20

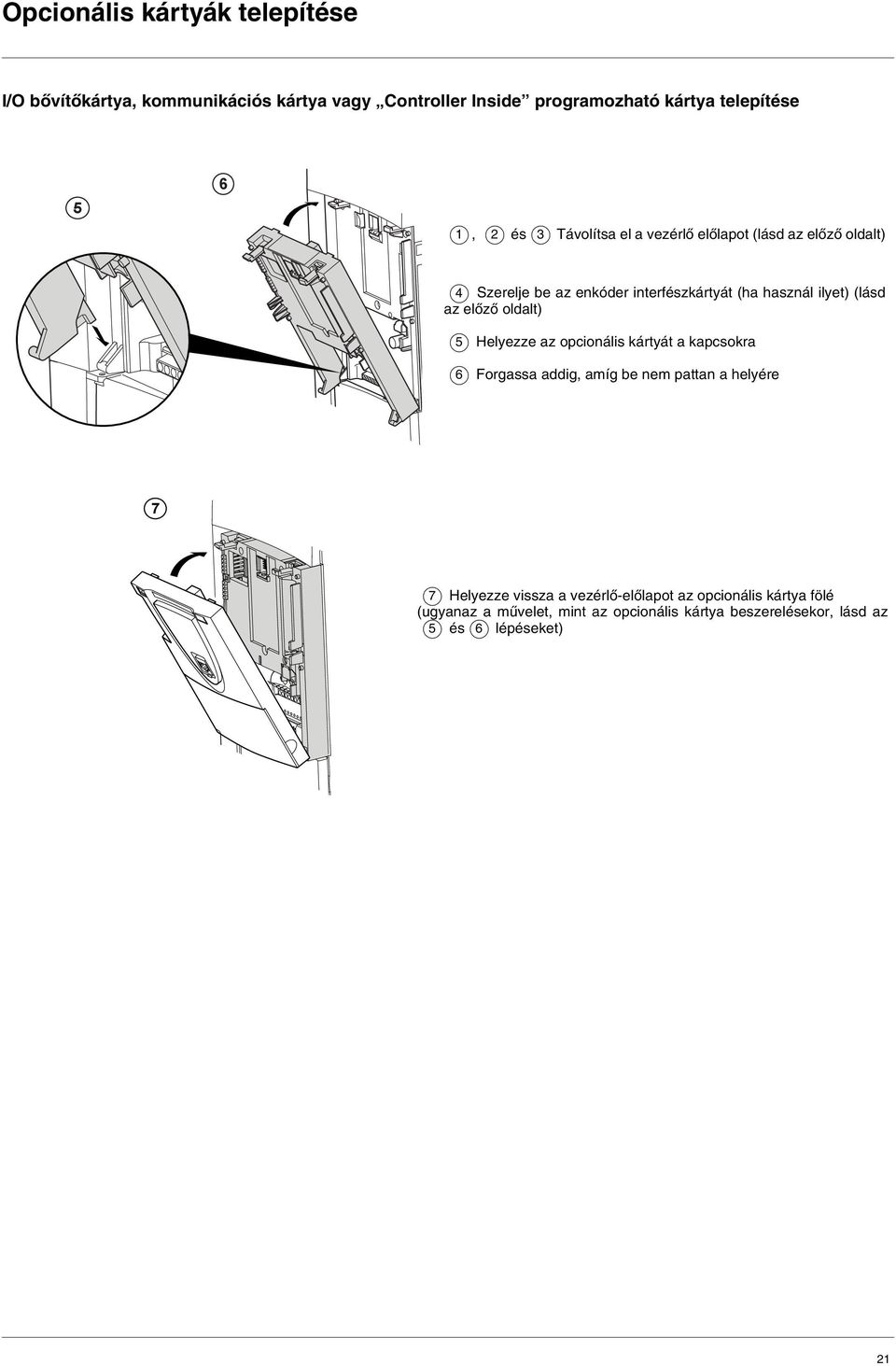

20 Opcionális kártyák telepítése I/O bővítőkártya, kommunikációs kártya vagy Controller Inside programozható kártya telepítése 5 6 1, 2 és 3 Távolítsa el a vezérlő előlapot (lásd az előző oldalt) 4 Szerelje be az enkóder interfészkártyát (ha használ ilyet) (lásd az előző oldalt) 5 6 Helyezze az opcionális kártyát a kapcsokra Forgassa addig, amíg be nem pattan a helyére 7 7 Helyezze vissza a vezérlő-előlapot az opcionális kártya fölé (ugyanaz a művelet, mint az opcionális kártya beszerelésekor, lásd az 5 és 6 lépéseket) 21

21 Az EMC lemezek telepítése ATV61H 075M3 D15M3X és ATV61H 075N4 D18N4 3 ATV61H D18M3X D45M3X, ATV61H D22N4 D75N4 és ATV61H U30Y D90Y Az EMC kapcsok felszerelése EMC lemez a tápellátó kábelek csatlakoztatásához 2 EMC lemez a vezérlőkábelek csatlakoztatásához (csak az ATV61H 075M3 D15M3X és az ATV61H 075N4 D18N4) 3 EMC lemez az I/O opciós kártya kábeleinek csatlakoztatásához (az opcionális kártyákhoz mellékelve) 4 M4-es csavarok (mellékelve) 5 M8-as csavarok (mellékelve) 1 EMC kapcsok elveszíthetetlen csavarokkal (mellékelve),b ATV61H 075M3 U40M3, 075N4 U40N4 U55M3 D15M3X, U55N4 D18N4 D18M3X D45M3X, D22N4 D75N4, U30Y D90Y Δb mm in

22 Kábelezési javaslatok Tápellátás A készüléket védőföldeléshez kell csatlakoztatni. A nagy kúszóáramra (több mint 3,5 ma) vonatkozó jelenlegi szabályozásnak megfelelően használjon legalább 10 mm 2 (AWG 6) védővezetőt vagy két védővezetőt a tápegység vezetékének megfelelő keresztmetszettel. VESZÉLY VESZÉLYES FESZÜLTSÉG Földelje a készüléket a kialakított földcsatlakozási ponton az alábbi ábra alapján. A készülék lapját megfelelően kell földelni a tápellátás bekapcsolása előtt. Ezen utasítások be nem tartása halált vagy súlyos sérülést eredményez. Drive Drive Ellenőrizze, hogy a védőföld ellenállása legfeljebb 1 Ohm-e. Csatlakoztasson több frekvenciaváltót a védőföldhöz az ábra alapján (lásd a bal oldalon). Ne hurkolja a védőföld kábeleit, és ne kösse sorba őket. Drive NEM MEGFELELŐ KÁBELEZÉSI GYAKORLAT FIGYELMEZTETÉS Az ATV61 készülék károsodik, ha a bementi hálózati feszültséget a kimeneti kivezetésekhez csatlakoztatják (U/T1, V/ T2, W/T3). Ellenőrizze a tápellátás csatlakozásait, mielőtt áram alá helyezi az ATV61 készüléket. Ha kicseréli a készüléket, ellenőrizze, hogy az ATV61 összes kábelcsatlakozása megfelel az ebben a kézikönyvben megadott valamennyi kábelezési utasításnak. Ezen utasítások be nem tartása halált vagy súlyos sérülést eredményezhet. Ha a telepítési szabványok megkövetelik a maradékáramú védelmet FI relé alkalmazzon A típusú eszközt az egyfázisú, és B típusút a háromfázisú készülékhez. Válasszon megfelelő modellt, amely tartalmazza: A HF áramszűrést Az időkésleltetést, amely megakadályozza a terhelés rákapcsolásakor a szórt kapacitásból eredő kioldást. Az időkésleltetés nem lehetséges 30 ma-es készülékeknél. Ebben az esetben válasszon olyan eszközöket, melyek nem érzékenyek a véletlen kioldásra, például az S.I. sorozatú zavarvédett FI relék (Merlin Gerin gyártmány). Ha a telepítés több készüléket tartalmaz, alkalmazzon készülékenként egy maradékáramú eszközt. FIGYELMEZTETÉS NEM MEGFELELŐ TÚLÁRAMVÉDELEM A túláramvédő készülékeket megfelelően össze kell hangolni. A kanadai villamosipari szabályzat és a nemzeti villamosipari szabáyzat mellékáramköri védelmet követel meg. Használja a készülék adattábláján javasolt biztosítékokat a feltüntetett névleges rövidzárási áramok eléréséhez. Ne csatlakoztassa a készüléket olyan tápellátáshoz, amelynek rövidzárási kapacitása meghaladja a készülék adattábláján szereplő névleges rövidzárási áramot. Ezen utasítások be nem tartása halált vagy súlyos sérülést eredményezhet. 23

23 Kábelezési javaslatok A berendezésben tartsa elkülönítve a tápkábeleket az alacsony jelszintű áramköröktől (érzékelők, PLC-k, mérőberendezések, videó, telefon). A motorkábel legalább 0,5 m (20 in.) hosszú legyen. Néhány esetben, amikor a motorkábelnek vízbe kell merülnie a készülék földzárlati áram hibaállapotba kerülhet, ezt elkerülendő kiegészítő szűrőt kell alkalmazni. Ne használjon túlfeszültség-levezetőt és fázisjavító kondenzátorokat a frekvenciaváltó kimenetén. VIGYÁZAT! A FÉKEZŐELLENÁLLÁS HELYTELEN HASZNÁLATA Csak a katalógusunkban javasolt fékezőellenállásokat használja. Kapcsolja a hővédő kapcsolót az ellenállásra, így hiba esetén azonnal megszakad a készülék áramellátása (lásd az ellenálláshoz mellékelt kézikönyvet). Ezen utasítások be nem tartása a készülék károsodását eredményezheti. Vezérlés Tartsa távol a vezérlő-áramköröket a teljesítmény-áramköröktől. A vezérlő- és fordulatszám-alapjel áramkörök esetében mm (0.98 és 1.97 in.) csavarású, árnyékolt, csavart kábelek használatát és az árnyékolás mindkét végének földhöz való csatlakoztatását javasoljuk. Vezetékcsatorna használata esetén ne helyezze a motor-, a tápellátó- és a vezérlőkábeleket ugyanabba a vezetékcsatornába. A tápellátás kábeleit tartalmazó fém vezetékcsatornát tartsa legalább 8 cm-re (3 in.) a vezérlőkábeleket tartalmazó fém vezetékcsatornától. A tápellátás kábeleit tartalmazó, nem fémből készült vezetékcsatornát vagy kábelcsatornát tartsa legalább 31 cm-re (12 in.) a vezérlőkábeleket tartalmazó fém vezetékcsatornától. Ha szükséges, hogy a vezérlő- és teljesítménykábelek keresztezzék egymást, bizonyosodjon meg róla, hogy merőlegesen kereszteződnek. A motorkábelek hossza ATV61H 0 m (0 ft) 10 m (32.8 ft) 50 m (164 ft) 100 m (328 ft) 150 m (492 ft) 300 m (984 ft) 1000 m (3280 ft) 075M3 U75M3 075N4 D15N4 Árnyékolt kábel Árnyékolatlan kábel D11M3X D45M3X D18N4 D75N4 Árnyékolt kábel Árnyékolatlan kábel U30Y D90Y Árnyékolt kábel Lásd a katalógusban. dv/dt szűrőkkel szinusz szűrőkkel Kapcsolódó alkatrészek választéka: Kérjük, nézze meg a katalógust. 24

24 Teljesítmény-sorkapcsok Hozzáférés a teljesítmény-sorkapcsokhoz ATV61H 075M3 D15M3X és ATV61H 075N4 D18N4 Nyissa ki a tápellátás hozzáférését fedő lemezt, és távolítsa el az alábbiak szerint. Példa: ATV61HU22M3 ATV61H D18M3X D45M3X, ATV61H D22N4 D75N4 és ATV61H U30Y D90Y A teljesítmény-sorkapcsok eléréséhez távolítsa el az előlapot az alábbiak szerint. Példa: ATV61HD75N4 A teljesítmény-sorkapcsok funkciói és jellemzői Kivezetés t R/L1 S/L2 T/L3 PO PA/+ PB PC/- U/T1 V/T2 W/T3 Funkció Kivezetés a védőföld csatlakoztatásához Tápellátás DC gyűjtősín + pólus Kimenet a fékezőellenálláshoz (+ pólus) Kimenet a fékezőellenálláshoz DC gyűjtősín, - pólus Kimenetek a motorhoz Csak akkor távolítsa el a PO és PA/+ közötti összeköttetést, ha egyenáramú fojtót épített be. A csavarokat mindig erősen meg kell húzni a PO és PA/+ kivezetéseken, mert az összeköttetésen nagy áram folyik. 25

25 Teljesítmény-sorkapcsok Az erősáramú csatlakozók elhelyezkedése ATV61H 075M3, U15M3, U22M3, U30M3, U40M3, 075N4, U15N4, U22N4, U30N4, U40N4 PO PA/+ PB PC/- R/L1 S/L2 T/L3 U/T1 V/T2 W/T3 ATV61H 075M3, U15M3, U22M3, U30M3, U40M3, 075N4, U15N4, U22N4, U30N4, U40N4 Kábelek legnagyobb mérete mm² AWG Nm (lb.in) (12.3) ATV61H U55M3, U75M3, D11M3X, D15M3X, U55N4, U75N4, D11N4, D15N4, D18N4 ATV61H Kábelek legnagyobb mérete mm² AWG Nm (lb.in) U55M3, U55N4, U75N (26.5) U75M3, D11N4 D11M3X, D15M3X, D15N4, D18N (26.5) 5.4 (47.7) R/L1 S/L2 T/L3 PO PA/+ PB PC/- U/T1 V/T2 W/T3 ATV61H D18M3X, D22M3X, D30M3X, D37M3X, D45M3X, D22N4, D30N4, D37N4, D45N4, D55N4, D75N4 ATV61H D18M3X, D22M3X, D22N4, D30N4, D37N4, U30Y D30Y Kábelek legnagyobb mérete mm² AWG Nm (lb.in) 50 1/0 12 (102) R/L1 S/L2 T/L3 U/T1 V/T2 W/T3 PO PA/+ PB PC/- ATV61H D30M3X, D37M3X, D45M3X, D45N4, D55N4, D75N4, D37Y D90Y Kábelek legnagyobb mérete Meghúzónyomaték Meghúzónyomaték Meghúzónyomaték Meghúzónyomaték mm² kcmils Nm (lb.in) (360) 26

26 Vezérlőcsatlakozók Hozzáférés a vezérlőcsatlakozókhoz A vezérlőcsatlakozók eléréréshez nyissa fel a vezérlő előlapját. A csatlakozókártya eltávolítása 1 A készülék vezérlő része bekötésének megkönnyítésére a vezérlő csatlakozókártyája eltávolítható. Csavarja ki a csavart addig, amíg a rugó teljesen kinyúlik A kártyát lefelé csúsztatva távolítsa el 2 VIGYÁZAT NEM MEGFELELŐEN BIZTOSÍTOTT CSATLAKOZÓKÁRTYA A vezérlő csatlakozókártyájának visszahelyezésekor az elveszíthetetlen csavart feltétlenül szükséges szorosanmeghúzni. Ennek az utasításnak be nem tartása anyagi kárt eredményezhet. A vezérlőcsatlakozók elhelyezkedése SW2 SW1 Forrás Külső Fogyasztó Belső Logikai bemenet kapcsolója Gyári beállítás: Forrás R1A R1B R1C R2A R2C +10 AI1+ AI1- COM AI2 COM AO1 LI6 bemeneti kapcsoló Gyári beállítás: LI P24 LI1 LI2 LI3 LI4 LI5 LI6 +24 PWR RJ45 PTC LI RJ45 csatlakozó Legnagyobb kábelméret: 2.5 mm² - AWG 14 Legnagyobb meghúzónyomaték: 0.6 Nm lb.in Megjegyzés: Az ATV61 készüléket a PWR és +24 kivezetések közötti összeköttetéssel szállítjuk. 27

27 Vezérlőcsatlakozók A vezérlő csatlakozóinak funkciói és jellemzői Kivezetés Funkció Elektromos jellemzők R1A R1B R1C R2A R2C Az R1 programozható relé C/O érintkezőjének közös pontja (R1C) Az R2 programozható relé N/O érintkezője Legkisebb kapcsolási képesség: 3 ma 24 V c esetében Legnagyobb kapcsolási képesség ellenállásos terhelésnél: 5 A 250 V a vagy 30 V c esetében Legnagyobb kapcsolási áram induktív terhelésnél (cos ϕ = 0,4 L/R = 7 ms): 2 A 250 V a vagy 30 V c esetében Válaszidő: 7 ms ±0,5 ms Élettartam: művelet a legnagyobb kapcsolt teljesítmény mellett V c tápellátás az 1 10 kω alapjel-potenciométerhez AI1+ AI V c (10,5 V ±0,5 V) max. 10 ma. Al1 analóg differenciálbemenet V c (max. biztonságos feszültség 24 V) Válaszidő: 2 ms ±0,5 ms, 11 bites felbontás + 1 előjelbit Pontosság: ±0,6%, Δθ = 60 C (140 F) esetén, linearitás: a legnagyobb érték ±0,15%-a COM Közös analóg I/O AI2 A szoftver konfigurációtól függően:analóg feszültségbemenet vagy analóg árambemenet vagy Analóg árambemenet analóg bemenet 0 10 V c (max. biztonságos feszültség 24 V), impedancia 30 kω vagy analóg bemenet X - Y ma, X és Y programozható 0 20 ma-ig, impedancia 250 Ω Válaszidő: 2 ms ±0,5 ms 11 bites felbontás, pontosság ±0,6% Δθ = 60 C (140 F) esetén, linearitás: a legnagyobb érték ±0,15%-a COM Közös analóg I/O AO1 A szoftver konfigurációtól függően: Analóg feszültségkimenet vagy analóg áramkimenet vagy logikai kiemenet analóg kimenet V c, min. terhelési impedancia 50 kω vagy analóg kimenet X - Y ma, X és Y programozható 0-20 ma között max. terhelő impedancia 500 Ω 10 bites felbontás, válaszidő: 2 ms ±0,5 ms Pontosság: ±1%, Δθ = 60 C (140 F) esetén, linearitás: a legnagyobb érték ±0,2%-a vagy logikai kiemenet : 0 +1 vagy 0 20 ma. P24 LI1 LI2 LI3 LI4 LI5 Bemenet külső +24 V-hoz c vezérlőtápellátás Közös logikai bemenet és a P24 külső tápellátáshoz +24 V c (min. 19 V, max. 30 V) Teljesítmény: 30 W Programozható logikai bemenetek +24 V c (max. 30 V) impedancia 3,5 kω Reakcióidő: 2 ms ±0,5 ms SW1 kapcsoló 0 állapot 1 állapot Forrás (gyári beállítás) < 5 V c > 11 V c Belső vagy külső > 16 V c < 10 V c fogyasztó LI6 Az SW2 kapcsoló állásától függően: - Programozható logikai bemenet vagy - bemenet a PTC mérőelektródákhoz SW2 LI állásban (gyári beállítás) Ugyanazok a jellemzői, mint az LI1-LI5 logikai bemeneteknek vagy SW2 kapcsoló PTC állásban Kioldási küszöb 3 kω, nullázási küszöb 1,8 kω Rövidzár érzékelési küszöb < 50 Ω +24 Logikai bemenet tápellátása SW1 kapcsoló Source vagy Int Sink állásban +24 V c tápellátás (min. 21 V, max. 27 V), rövidzár és túlterhelés ellen védett Fogyasztók számára elérhető max. áram 200 ma PWR Power Removal biztonsági funkcióbemenete. Amikor a PWR nincs csatlakoztatva a 24V-hoz, a motor nem indítható (az EN es és IEC/EN as funkcionális biztonsági szabványnak megfelelően) SW1 kapcsoló Ext Sink állásban Bemenet külső +24 V-hoz c tápellátás a logikai bemenetekhez 24 V c tápellátás (max. 30 V) Impedancia 1,5 kω 0 állapot, ha < 2 V, 1 állapot, ha > 17 V Reakcióidő: 10 ms 28

28 Opcionális csatlakozók Opcionális logikai I/O kártya csatlakozói (VW3 A3 201) SW3 logikai bemeneti kapcsoló Forrás Gyári beállítás: Forrás SW3 Külső Fogyasztó Belső R3A R3B R3C LI7 LI8 LI9 LI10 TH1+ PTC termisztor Kioldási küszöb 3 kω, nullázási küszöb 1,8 kω TH1- Rövidzár érzékelési küszöb < 50 Ω TH1+ TH1- L01 L02 CLO Legnagyobb kábelméret: 1,5 mm² AWG 16 Legnagyobb meghúzónyomaték: 0,25 Nm 2.21 lb.in A csatlakozók funkciói és jellemzői Kivezetés Funkció Elektromos jellemzők R3A R3B R3C Az R3 programozható relé C/O érintkezőjének közös pontja (R3C) Legkisebb kapcsolási képesség: 3 ma 24 V c esetében Legnagyobb kapcsolási képesség ellenállásos terhelésnél: 5 A 250 V a vagy 30 V c esetében Legnagyobb kapcsolási képesség induktív terhelésen (cos ϕ = 0,4 és L/R = 7 ms): 2 A 250 V a, vagy 30 V c esetében Reakcióidő: 7 ms ±0,5 ms Élettartam: művelet V-os c tápellátás az 1-10 kω-os alapjel-potenciométerhez -10 V c (-10,5 V ± 0,5V) max.10 ma. +24 Logikai bemenet tápellátása SW3 kapcsoló Source vagy Int Sink állásban +24 V c tápellátás (min. 21 V, max. 27 V), rövidzár és túlterhelés ellen védett Fogyasztók számára elérhető max. áram 200 ma (Ez az áram megfelel a vezérlőkártya és az opcionális kártyák teljes fogyasztásának +24 V-on) LI7 LI8 LI9 LI10 SW3 kapcsoló Ext Sink állásban Bemenet külső +24 V-hoz c tápellátás a logikai bemenetekhez Programozható logikai bemenetek +24 V c áramellátás (max. 30 V) impedancia 3,5 kω SW3 kapcsoló 0 állapot 1 állapot Válaszidő 2 ms ± 0,5 ms Forrás (gyári beállítás) < 5 V c > 11 V c Belső vagy külső > 16 V c < 10 V c fogyasztó 0 V 0 V 0 V LO1 LO2 Nyitott kollektoros, programozhatólogikai kimenetek CLO Logikai kimenetek közös pontja 0 V 0 V +24 V c (max. 30 V) Max. áram 200 ma belső tápellátáshoz és 200 ma külső tápellátáshoz Válaszidő: 2 ms ± 0,5 ms 29

29 Opcionális csatlakozók Opcionális logikai I/O kártya csatlakozói (VW3 A3 202) SW4 logikai bemeneti kapcsoló Forrás Fogyasztó Külső Belső Gyári beállítás: Forrás SW4 CLO LO4 LO3 RP TH2- TH2+ Legnagyobb kábelméret: 1.5 mm² - AWG 16 R4A R4B R4C -10 AI3+ AI3- AI4 COM AO2 AO3 +24 LI11 LI12 LI13 LI14 Legnagyobb meghúzónyomaték: 0.25 Nm lb.in A csatlakozók funkciói és jellemzői Kivezetés Funkció Elektromos jellemzők R4A R4B R4C Az R4 programozható relé C/O Legkisebb kapcsolási képesség: 3 ma 24 V c esetében érintkezőjének közös R4C érintkezője Legnagyobb kapcsolási képesség ellenállásos terhelésnél: 5 A 250 V a vagy 30 V c esetében Legnagyobb kapcsolási képesség induktív terhelésen (cos ϕ = 0,4 és L/R = 7 ms): 1,5 A 250 V a vagy 30 V c esetében Válaszidő 10 ms ±1 ms Élettartam: művelet V-os c tápellátás az 1-10 kω-os alapjel-potenciométerhez AI3 + AI3- AI4 Az AI3-as analóg differenciál árambemenet + pólusa Az AI3-as analóg differenciál árambemenet - pólusa A szoftver konfigurációtól függően: analóg árambemenet vagy analóg feszültségbemenet COM Közös analóg I/O 0 V AO2 AO3 A szoftver konfigurációtól függően: analóg feszültségkimenetek vagy analóg áramkimenetek -10 V c (-10,5 V ±0,5V) max. 10 ma. Analóg bemenet X - Y ma, X és Y programozható 0 20 ma között, impedancia 250 Ω Válaszidő: 5 ms ±1 ms 11 bites felbontás +1 előjelbit, pontosság: ±0,6%, Δθ = 60 C (140 F) esetén Linearitás: a legnagyobb érték ±0,15%-a Analóg bemenet V c (max. biztonságos feszültség 24 V),impedancia 30 kω vagy Analóg bemenet X - Y ma, X és Y programozható 0 20 ma-ig, impedancia 250 Ω Válaszidő: 5 ms ±1 ms 11 bites felbontás, pontosság ± 0,6% Δθ = 60 C (140 F) esetén, linearitás: a legnagyobb érték ±0,15%-a 0-1 c vagy -10/+10 V c bipoláris analóg kimenet a szoftver konfigurációtól függően, min. terhelő impedancia 50 kω vagy Analóg áramkimenet X-Y ma, X és Y programozható 0-20 ma között, max. terhelő impedancia 500? 10 bites felbontás Válaszidő: 5 ms ±1 ms, pontosság: ±1%, Δθ = 60 C (140 F) esetén, linearitás ±0,2% 30

30 Opcionális csatlakozók Kivezetés Funkció Elektromos jellemzők +24 Logikai bemenet tápellátása SW4 kapcsoló Source vagy Int Sink állásban +24 V c kimenet (min. 21 V, max. 27 V), rövidzár és túlterhelés ellen védett Fogyasztók számára elérhető max. áram 200 ma (Ez az áram megfelel a vezérlőkártya és az opcionális kártyák teljes fogyasztásának +24 V-on) LI11 LI12 LI13 LI14 SW4 kapcsoló Ext Sink állásban Bemenet külső +24 V-hoz c tápellátás a logikai bemenetekhez Programozható logikai bemenetek +24 V c (max. 30 V) Impedancia 3.5 kω SW4 kapcsoló 0 állapot 1 állapot Válaszidő: 5 ms ± 1 ms Forrás (gyári beállítás) < 5 V c > 11 V c Belső vagy külső > 16 V c < 10 V c fogyasztó Logikai bemenetek közös pontja 0 V TH2 + TH2 - PTC termisztor Kioldási küszöb 3 k?ω, nullázási küszöb 1,8 kω Rövidzár érzékelési küszöb < 50Ω RP Frekvencia bemenet Frekvenciatartomány 0 30 khz Kitöltési ráta: 50% ±10% Max. mintavételezési idő: 5 ms ±1 ms Max. bemeneti feszültség: 30 V, 15 ma Ellenállást kell alkalmazni, ha a feszültség > 5 V (510 Ω 12 V, 910 Ω 15 V, 1,3 kω 24 V esetén) 0 állapot, ha < 1,2 V, 1 állapot, ha > 3,5 V LO3 LO4 Nyitott kollektoros, programozhatólogikai kimenetek CLO Logikai kimenetek közös pontja 0 V 0 V +24 V c (max. 30 V) Max. áram 20 ma belső tápellátáshoz és 200 ma külső tápellátáshoz Válaszidő 5 ms ± 1 ms 31

31 Opcionális csatlakozók Enkóder interfészkártya csatlakozói VW3 A s +Vs B B A A Legnagyobb kábelméret: 1.5 mm² - AWG 16 Legnagyobb meghúzónyomaték: 0.25 Nm lb.in A csatlakozók funkciói és jellemzői Enkóder interfészkártya RS 422 kompatibilis differenciál-kimenetekkel Kivezetés Funkció Elektromos jellemzők +Vs s A, /A B, /B Inkrementális logikai bemenetek VW3 A3 401 VW3 A V c (max. 5.5 V) rövidzár és túlterhelés ellen védett Max. áram 200 ma Max. felbontás: 5000 pont/ford Max. frekvencia: 300 khz 15 V c (max. 16 V) rövidzár és túlterhelés ellen védett Max. áram 175 ma A, /A B, /B Inkrementális logikai bemenetek Max. felbontás: 5000 pont/ford Max. frekvencia: 300 khz Enkódertápellátás Enkóder interfészkártyák nyitott kollektoros kimenetekkel Kivezetés Funkció Elektromos jellemzők VW3 A3 403 VW3 A Vs Enkódertápellátás 12 V c (max. 13 V) rövidzár és túlterhelés ellen 15 V c (max. 16 V) rövidzár és túlterhelés ellen védett védett s Max. áram 175 ma Max. áram 175 ma Enkóder interfészkártyák ellenütemű kimenetekkel Kivezetés Funkció Elektromos jellemzők VW3 A3 405 VW3 A3 406 VW3 A Vs Enkódertápellátás 12 V c (max. 13 V) rövidzár és 15 V c (max. 16 V) rövidzár és 24 V c (min. 20 V, max. 30 V) túlterhelés ellen védett túlterhelés ellen védett rövidzár és túlterhelés ellen s Max. áram 175 ma Max. áram 175 ma védett Max. áram 100 ma A, /A B, /B Inkrementális logikai bemenetek Max. felbontás: 5000 pont/ford Max. frekvencia: 300 khz 32

32 Opcionális csatlakozók Az enkóder kiválasztása Az ATV61 készülékhez 7 enkóder interfészkártya áll rendelkezésre, amelyek három különböző enkódertechnológia használatát teszik lehetővé: Optikai inkrementális enkóder differenciális kimenetekkel, amelyek kompatibilisek az RS422 szabvánnyal Optikai inkrementális enkóder nyitott kollektoros kimenetekkel Optikai inkrementális enkóder ellenütemű kimenetekkel Az enkódernek eleget kell tennie a következő két korlátnak: Az enkóder legnagyobb frekvenciája 300 khz Legnagyobb felbontás 5000 pont/fordulat A két határ figyelembe vételével válassza ki a legnagyobb szabványos felbontást az optimális pontosság eléréséhez. Az enkóder huzalozása Használjon 3 csavart érpáras árnyékolt kábelt mm (0.98 in. és 1.97 in.) közötti csavarodással. Csatlakoztassa az árnyékolást a földhöz mindkét végen. A hálózati feszültségesés korlátozása érdekében a vezetők legkisebb keresztmetszetének meg kell felelnie az alábbi táblázatban foglaltaknak: Az enkóderkábel legnagyobb hossza 10 m 32.8 ft 50 m 164 ft 100 m 328 ft 200 m 656 ft 300 m 984 ft Az enkóder legnagyobb áramfelvétele VW3 A VW3 A A vezetők legkisebb keresztmetszete Az enkóder legnagyobb áramfelvétele A vezetők legkisebb keresztmetszete 100 ma 0.2 mm² AWG ma 0.2 mm² AWG ma 0.2 mm² AWG ma 0.2 mm² AWG ma 0.5 mm² AWG ma 0.5 mm² AWG ma 0.75 mm² AWG ma 0.75 mm² AWG ma 0.75 mm² AWG ma 0.75 mm² AWG ma 1.5 mm² AWG ma 1.5 mm² AWG ma 0.5 mm² AWG ma 1.5 mm² AWG ma 0.75 mm² AWG ma 1.5 mm² AWG 15 33

33 Kapcsolási rajzok A kapcsolási rajzok megfelelnek az EN es szabvány 1-es kategóriájának és az IEC/EN as szabványú SIL1 képességnek a 0-s kategóriájú leállításban, az IEC/EN es szabvánnyal összhangban Egyfázisú tápellátás (ATV61H 075M3 U75M3) Kapcsolási rajz hálózati kontaktorral 2 a - Q2 - T1 - Q3 - S2 - S1 - KM1 A2 - Q2 - KM1 R1A R1C - KM1 (1) (2) R / L1 S / L2 T / L3 R1A R1C R1B R2A R2C PWR +24 U / T1 V / T2 W / T3 P0 PA / + PB PC / - ATV61HpppM3 U1 V1 W1 M 3 a Fékezőellenállás (ha van) Kapcsolási rajz megszakítóval 2 a (1) (2) R / L1 S / L2 T / L3 R1A R1C R1B R2A R2C PWR +24 U / T1 V / T2 W / T3 P0 PA / + PB PC / - ATV61HpppM3 Q1 U1 V1 W1 Fékezőellenállás (ha van) M 3 a (1)Hálózati fojtó, ha alkalmazzák (kötelező az ATV61H U40M3 - U75M3 készülékeknél) (2) Hibarelé-érintkezők a készülék állapotának távjelzésére Akadályozza meg a bemeneti fáziskiesési hibát (IPL), hogy az ATV61H 075M3 - U75M3 készülékek egyfázisú ellátásról is működhessenek (lásd a programozási kézikönyvet). Ha ez a hiba a gyári konfiguráció szerint van beállítva, akkor a készülék hibaüzemmódban reteszelt állapotban marad. Megjegyzés: Helyezzen el interferenciaszűrőket minden induktív áramkörre, amely a készülék közelében van, vagy amely ugyanahhoz az áramkörhöz csatlakozik (relék, kontaktorok, mágnesszelepek stb). Kapcsolódó alkatrészek választéka: Kérjük, nézze meg a katalógust. 34

34 Kapcsolási rajzok A kapcsolási rajzok megfelelnek az EN es szabvány 1-es kategóriájának és az IEC/EN as szabványú SIL1 képességnek a 0-s kategóriájú leállításban, az IEC/EN es szabvánnyal összhangban Háromfázisú tápellátás Kapcsolási rajz hálózati kontaktorral 3 a - Q2 - T1 - Q3 - S2 - S1 - KM1 A2 - Q2 - KM1 R1A R1C - KM1 (1) (2) R / L1 ATV61Hppppp U1 S / L2 V1 U / T1 V / T2 W / T3 T / L3 R1A R1C W1 R1B P0 R2A PA / + R2C PB PWR PC / M 3 a Fékezőellenállás (ha van) Kapcsolási rajz megszakítóval 3 a (1) (2) ATV61Hppppp U / T1 V / T2 W / T3 R / L1 S / L2 T / L3 R1A R1C R1B R2A P0 PA / + PB PWR +24 PC / - U1 V1 R2C Q1 W1 Fékezőellenállás (ha van) M 3 a (1)Hálózati fojtó (ha van) (2) Hibarelé-érintkezők a készülék állapotának távjelzésére Megjegyzés: Helyezzen el interferenciaszűrőket minden induktív áramkörre, amely a készülék közelében van, vagy amely ugyanahhoz az áramkörhöz csatlakozik (relék, kontaktorok, mágnesszelepek stb). Kapcsolódó alkatrészek választéka: Kérjük, nézze meg a katalógust. 35

35 Kapcsolási rajzok A kapcsolási rajzok megfelelnek az EN es szabvány 3-as kategóriájának,és az IEC/EN as szabványú SIL2 képességnek a 0-s kategóriájú leállításban, az IEC/EN es szabvánnyal összhangban Ez a kapcsolási rajz rövid szabadkifutásos leállítási idővel rendelkező gépekhez használható (kis tehetetlenséggel vagy nagy ellenállóforgatónyomatékkal). Amikor leállítási igény érkezik, a motor tápellátása azonnal kikapcsol és az IEC/EN es szabvány 0-ás kategóriájának megfelelően leáll. N(-) L1(+) F1 S1 S2 ESC 3 a Y1 Y XPS AC Logic T K2 48 V, 115 V, 230 V K1 K2 A2 PE K1 Y43 Y44 (1) (2) ATV61Hppppp U1 V1 W1 U / T1 V / T2 W / T3 R / L1 S / L2 P0 PA / + PB T / L3 LI1 LI2 LI6 PWR +24 R1A R1C R1B PC / - M 3 a Fékezőellenállás (ha van) (1)Hálózati fojtó (ha van) (2)A Power Removal bemenethez csatlakozó kábel árnyékolását feltétlenül a földre kell kötni. - Az EN es szabvány 3-as kategóriája megköveteli a kétérintkezős leállító gombot (S1). - Az S1-et a Power Removal biztonsági funkció aktiválására használják. - Az S2-t a Preventa modul kezdeti állapotának beállítására használják bekapcsoláskor vagy vészleállítás után. Az ESC egyéb kezdőfeltételek alkalmazását teszi lehetővé a modul számára. - Egy Preventa modul több ATV61 készülék Power Removal biztonsági funkciójához is alkalmazható. - A Preventa modulon lévő logikai bemenet a készülék biztonságos működésének jelzésére használható. Megjegyzés: A megelőző karbantartás érdekében a Power Removal funkciót évente legalább egyszer aktiválni kell. A készülék tápellátását ki- majd be kell kapcsolni, mielőtt ezt a megelőző karbantartást végrehajtanák. A készülék logikai kimeneti jelei nem tekinthetők biztonsági típusú jelzéseknek. Helyezzen el interferenciaszűrőket minden induktív áramkörre, amely a készülék közelében van, vagy amely ugyanahhoz az áramkörhöz csatlakozik (relék, kontaktorok, mágnesszelepek stb). Kapcsolódó alkatrészek választéka: Kérjük, nézze meg a katalógust. 36
