1 61-es és 62-es Sorozat Modutrol IV Motorok TULAJDONSÁGOK GÉPKÖNYV ALKALMAZÁS A 60-as sorozatú Modutrol IV motorok rugóvisszatérítéses vagy rugóvisszatérítés nélküli, háromvezetékes kétállású vagy arányszabályzós motorok, szelepek vagy zsaluk mozgatásához. A 62-es sorozatú motorok villamosan leválasztott belső potenciométerrel is rendelkeznek, tengelyállás visszajelzésére, mely felhasználható 90-es sorozatú motor vezérlésére, vagy egy külső vezérlési kör kiegyensúlyozására. Közvetlen helyettesítője a már kifutott M644, M944B,E, G,H,J,KR,S és M945B,C,G,K,L,AD motor típusoknak. Olajba merített motor és fogaskerék-áttétel a megbízható és hosszú élettartamú működéshez. Integrált kapocsdoboz IP54 védettséggel. Motor és vezérlés 24 Vac tápfeszültségről működik. Rendelhető gyárilag szerelt, vagy beszerelhető transzformátorral. Standard gyorscsatlakozós sorkapocs csavaros sorkapocs adapter rendelhető. Adapter szerelvény a régi motortípusok tengelymagasságának eléréséhez. 90º-tól 160º-ig állítható elfordulású modellek is rendelhetők. Névleges elfordulási idők: 30 mp. (90º) és 60 mp. (160º). Más időértékek lehetségesek. Alumínium-öntvény ház. Integrált segédkapcsolók gyárilag szerelt, vagy beszerelhető változatban. Integrált rugóvisszatérítésű motortengely (modelltől függően teljesen zárt vagy teljesen nyitott állapotba) tápfeszültség elvételekor. 62-es sorozatú modellek villamosan leválasztott belső potenciométerrel rendelkeznek, a tengelyállás visszajelzésére. 62-es sorozatú modellek lineáris visszejelzéssel rendelkeznek, 90-es sorozatú motorok vezérlésére konfigurálhatók. A rugóvisszatérítéses motorok alapállapotban zárt vagy alapállapotban nyitott szelepalkalmazásokhoz illeszthetők, mind a hajtásoldali, mind a hajtás-ellenoldali tengelyvég felhasználásával. Tartalomjegyzék Alkalmazás 1 Tulajdonságok 1 Műszaki adatok 2 Telepítés 5 Beállítások 8 Működés 11 Motorcsere 12 1

2 MŰSZAKI ADATOK 1. táblázat: Modutrol IV Cikkszámok Honeywell M Modutrol motor 61 Arányszabályozós motor 62 Arányszabályozós motor pozíció visszajelzéssel 6-4 Nm (35 lb-in) rugóvisszatérítés nélkül 7 2,8 Nm (25 lb-in) rugóvisszatérítéses 8,5 Nm (75 lb-in) rugóvisszatérítés nélkül 8 6,7 Nm (60 lb-in) rugóvisszatérítéses 17 Nm (150 lb-in) rugóvisszatérítés nélkül 9-34 Nm (300 lb-in) rugóvisszatérítés nélkül 1 Rugóvisszatérítés nélkül Egy tengelyvég 2 Zárt állapotba visszatérítéses (NC) a 3 Nyitott állapotba visszatérítéses (NO) b 4 Rugóvisszatérítés nélkül Két tengelyvég 5 Zárt állapotba visszatérítéses (NC) a 6 Nyitott állapotba visszatérítéses (NO) b A 0 Segédkapcsoló Fix elfordulás Alapállapotban zárt B 1 Segédkapcsoló C 2 Segédkapcsoló D 0 Segédkapcsoló Állítható elfordulás E 1 Segédkapcsoló F 2 Segédkapcsoló G 0 Segédkapcsoló Fix elfordulás Alapállapotban nyitott H 1 Segédkapcsoló J 2 Segédkapcsoló K 0 Segédkapcsoló Állítható elfordulás L 1 Segédkapcsoló M 2 Segédkapcsoló a Villamosan alaphelyzetben zárt. A tengely a vezérlőjel emelkedésével az óramutató járásával megegyezően forog, a hajtásoldal felől nézve. A motor zárt helyzetbe áll, ha vezérlés nélkül tápfeszültség alá helyezzük. b Villamosan alaphelyzetben nyitott. A tengely a vezérlőjel emelkedésével az óramutató járásával ellentétesen forog, a hajtásoldal felől nézve. A motor nyitott helyzetbe áll, ha vezérlés nélkül tápfeszültség alá helyezzük. 2

3 ADAPTER KÉSZLET FELÜLNÉZETE FELÜLNÉZET HAJTÁSOLDAL KÖTŐ DOBOZ MOTOR HÁZ AZ ÁBRÁN RUGÓVISSZATÉRÍTÉSES MODELL SZEREPEL. HAJTÁS- ELLENOLDAL ADAPTER KÉSZLET HAJTÁSOLDAL BIZONYOS MODELLEK NEM RENDELKEZNEK HÁTSÓ TENGELYVÉGGEL. MINDEN EGYÉB MÉRET MEGEGYEZIK. NAGYNYOMATÉKÚ (6,7 Nm) RUGÓVISSZATÉRÍTÉSES MODELLEK 8-3/4 (222 mm); KIS NYOMATÉKÚ (2,8 Nm) RUGÓVISSZATÉRÍTÉSES MODELLEK 8-1/4 (210 mm); RUGÓVISSZATÉRÍTÉS NÉLKÜLI MODELLEK 7-5/16 (185 mm). NAGYNYOMATÉKÚ (6,7 Nm) RUGÓVISSZATÉRÍTÉSES MODELLEK (AZ ÁBRA SZERINT). KISNYOMATÉKÚ (2,8 Nm) RUGÓVISSZATÉRÍTÉSES MODELLEK. RUGÓVISSZATÉRÍTÉS NÉLKÜLI MODELLEK. 1. ábra: Modutrol IV Motor szerelési méretek inch-ben (mm-ben) 2. táblázat: 61-es és 62-es sorozatú Modutrol motorok teljesítmény felvétele Teljesítmény felvétel Belső transzformátor Rugó visszatérítés nélkül Rugóvisszatérítéses Feszültség 50/60 Hz (VA) (W) (VA) (W) Nem Igen táblázat: Segédkapcsoló adatok Egyes kontaktus adatok a 120 V 240 V Teljes terhelés 7.2 A 3.6 A Rövidzárlati 43.2 A 21.6 A a 40 VA szakaszos üzem, 120/240 Vac az ellentétes kontaktuson. Vezérlő bemenetek: Arányszabályozós háromvezetékes (60-as sorozat): nyitás, tartás, zárás. 62-es sorozatú motorok villamosan leválasztott belső potenciométerrel rendelkeznek, a tengely pozíció visszajelzésére. 3

4 Méretek: lásd 1. ábra. Környezeti hőmérséklet: maximum 66ºC, maximum 25% terhelési tényezőnél, minimum: -40ºC. Elfordulás: fix elfordulás: 90º v. 160º. Állítható elfordulás: 90º 160 º (lásd Elfordulás állítása). Visszajelző potméter (62-es sorozatnál): (söntellenállással 90-es modellek vezérlésére alkalmas) 160º elfordulás: 600 ohm 90º elfordulás: 353 ohm Időzítés és nyomaték: lásd 5. Táblázat. Villamos adatok: lásd 3. Táblázat. Tengely terhelhetőség: Hajtás- vagy hajtásellenoldalon: max. 90,8 kg. Max. kombinált terhelés: 136 kg (két tengelyvégű motorok esetén). Tengely: 3/8 (9,5 mm) négyzetes. Bizonylatok: UL Listed: File No. E4436 CSA Certified: General Listed File No. LR1620 CE Tanúsítvány Tartozékok: JA Belső transzformátor; 24 Vac 50/60 Hz primer, 24 Vac szekunder (villamos leválasztáshoz) EA Belső transzformátor; 120 Vac 50/60 Hz primer, 24 Vac szekunder GA Belső transzformátor; 220 Vac 50/60 Hz primer, 24 Vac szekunder AA Belső transzformátor; 120/208/240 Vac 50/60 Hz primer, 24 Vac szekunder Belső segédkapcsoló készlet utólag beszerelhető. Egy- (220736A) és két segédkapcsolós (220736B) készlet rendelhető A Csavaros sorkapocs adapter a gyorscsatlakozós sorkapocs átalakításához A Végállás nélküli állítható kar, kb. 19 mm-rel rövidebb a 4074ELY tengelykarnál, alsó állásba is forgatható a motor alsó síkjának érintése nélkül, nincs szükség alátétre. 4074ERU Időjárásálló tokozás készlet IP54 védettséget biztosít a nem vízszintesen telepített Modutrol IV motoroknak. 4074EZE CE megfelelőséget biztosító alkatrész készlet 7617ADW Tengelykar kb. 19 mm-rel rövidebb a 7616BR karnál. alsó állásba is forgatható a motor alsó síkjának érintése nélkül, nincs szükség alátétre. ES Robbanásbiztos tokozás. Nem használható Q5001 (vagy egyéb) szelepillesztő szerelvénnyel. Külön rendelhető: O-Z/Gedney Inc. Nelson Enclosures and Controls, (918) or (918) ; O-Z/Gedney, Nelson Enclosures and Controls, P.O. Box Tulsa, OK Honeywell 7617DM összekötő szükséges. Q100 Összekötő V51 pillangó szelepekhez A összekötő adapter szükséges (TRADELINE Modutrol IV motor tartozék). Q181 Segéd potméter szekvenciális vagy egyidejű vezérléshez max. további 4 modulációs (90-es sorozatú) motorhoz. Q5001 Összekötő szerelvény víz- vagy gőz gömbszelephez. Q605 Zsalu illesztő. Tengely kart tartalmaz. Q607 Külső segédkapcsoló a motor pozíciója alapján történő egyéb berendezés vezérléséhez. 4. táblázat: 61-es és 62-es sorozatú Modutrol IV motor időzítések és nyomatékok Névleges nyomaték, lb-in (Nm) b Névleges időzítés a, mp. Üzemi nyomaték Indítási nyomaték c Rugóvisszatérítés Rugóvisszatérítés Rugóvisszatérítéses Rugóvisszatérítéses nélküli nélküli (8.5) (17.0) (2.8) 60 (6.8) 35 (4.0) 50 (5.7) 120 (13.6) 70 (7.9) 150 (17.0) 300 (34.0) (2.8) 300 (34.0) 50 (5.7) 600 (68.0) (17.0) (34.0) a Időzítés minden TRADELINE modellre vonatkozik. Néhány OEM modell ettől eltérő időzítésekkel rendelkezhet. b A kéttengelyvégű motorok nyomaték adatai a tengelynyomatékok összegei (HO nyomaték és HEO nyomaték). c Az indítási nyomaték értéke az esetleges rövid idejű túlterhelések leküzdésére rendelkezésre álló nyomatékmaximum. MEGJEGYZÉS: A nyomatékértékek a standard időkre vonatkoznak (60 mp. / 160 és 30 mp. / 90 kivéve a 34 Nm motorok, melyek 2 / 4 perces futásidővel rendelkeznek). FONTOS Ne használja a Modutrol motorokat folyamatos üzemre indítási terhelésen. 4

5 TELEPÍTÉS Rögzítés Honeywell A motor telepítésekor Olvassa el az alábbi utasításokat. A leírtak be nem tartása kárt okozhat a termékben vagy veszélyes állapotot idézhet elő. 2. Ellenőrizze a megadott értékeket a terméken, hogy biztonságosan illeszthető legyen az alkalmazáshoz. 3. A telepítést végző kioktatott, gyakorlott szerviz technikus legyen. 4. A telepítés befejezése után elenőrizze a termék működését a később leírtak szerint. Áramütés vagy meghibásodás veszélye. Személyi sérülés vagy rövidzárlat veszélye. Kapcsoljon ki minden tápfeszültséget a telepítés megkezdése előtt. Segédkapcsolós motoroknál egynél több lekapcsolás is szükséges lehet. Berendezés károsodásának veszélye. A motor nem javítható károsodást szenvedhet. A motor tengelyét ne forgassa kézzel vagy szerszámmal. A tengely erőltetésével károsodhat a fogaskerék áttétel és a végállások. Berendezés károsodásának veszélye. A motor nem javítható károsodást szenvedhet. A motort mindig vízszintes tengelyállással telepítse. Helytelen motor rögzítés a fogaskerékáttétel kenését befolyásolhatja. Tartsa be az alábbiakat a motor rögzítésénél: A motort mindig vízszintes tengelyállással telepítse. A rögzítő szerelvény ¼ (6.4 mm) furatokkal van ellátva. Rugóvisszatérítés nélküli motorok zárt állásban kerülnek szállításra (hajtásoldal felől nézve óramutató járásával ellentétes végállásban). Rugóvisszatérítéses motorok normál állásban kerülnek leszállításra: - Alapállapotban zárt modellek: a hajtásoldal felől nézve óramutató járásával ellentétes végállásban. - Alapállapotban nyitott modellek: a hajtásoldal felől nézve óramutató járásával ellentétes végállásban. MEGJEGYZÉS: a 2. Ábra grafikusan mutatja a nyitott és zárt állást. FÜGGŐLEGES IRÁNY TELJESEN ZÁRT FÜGGŐLEGES IRÁNY TELJESEN ZÁRT FONTOS A telepítés befejezése után teljeskörű ellenőrzést hajtson végre. Elhelyezés A telepítés helyének megválasztásakor hagyjon elegendő helyet a telepítéshez és javításhoz szükséges műveletekhez (lásd 1. Ábra). Kültéri telepítés esetén gondoskodjon a kábelbevezetés megfelelő tömítéséről, az IP54 védettség megvalósításához. Ha a kültéri telepítés nem vízszintes felületre történik, szükséges a 4074ERU Időjárásálló készlet ráépítése. TELJESEN NYITOTT 90º ELFORDULÁS 2.8, 4, 6.7, 8.4 Nm 160º ELFORDULÁS FÜGGŐLEGES IRÁNY TELJESEN NYITOTT Motor károsodásának veszélye. Agresszív párák vagy savgőzök károsíthatják a fém alkatrészeket. A motort ne telepítse savgőzös vagy egyéb agresszív párás közegbe. Fokozottan sós közegben az alap és a rögzítő csavarok ónozott vagy kadmiumozott bevonattal rendelkezzenek, korrózióálló acél vagy réz nem megfelelő. Az ilyen felületekre való rögzítéshez használja a A Adapter készletet. 90º ELFORDULÁS 17, 34 Nm TELJESEN ZÁRT TELJESEN NYITOTT 2. ábra: Motortengely végállások a hajtásoldal felől 5

6 Adapter készlet A A Adapter készlet a motor és a berendezés között, a motor tengelyt megemeli 19 mm-rel, a korábbi Modutrol motorok tengelymagasságára. A készlet a következő alkalmazásokhoz szükséges: Q607 Külső segédkapcsoló. Zsalu-összekötős alkalmazások az alábbi illesztéseket igénylik: tengelykar elfordítása alsó állásba. motortengely és szelep illesztés megfelelő hossza. Minden szelepillesztés, kivétel: Q5001. MEGJEGYZÉS: Kiváltásoknál adapter használata nélkül szükséges a zsaluillesztések új tengelymagassághoz való emelése. Motor rögzítése az adapter készlettel (lásd 4. ábra): 1. Rögzítse az adaptert a berendezéshez a meglévő vagy standard csavarokkal. 2. A csomagban lévő csavarokkal rögzítse a motort az adapter furataihoz. Szelepillesztős alkalmazások (nem Q5001 készlettel): 1. Rögzítse az adaptert az illesztőhöz. 2. Pozícionálja a motortengelyt az illesztőhöz. 3. Rögzítse a motort az adapterhez. Lásd 5. ábra. Zsalu illesztés A motor nem tartalmazza a tengelykart. A tengelykart a Q605 Összekötő készlet tartalmazza (lásd Tartozékok). Az egyes összekötők részletes telepítési leírásai azok csomagolásában találhatók. Berendezés károsodásának veszélye. Motorelakadás károsíthatja a tengelyt. A telepítéskor ügyeljen arra, hogy a teljes elfordulást ne akadályozza semmilyen alkatrész vagy berendezés. Szelep illesztés A Q100 Illesztő készlethez szükséges a A Adapter készlet minden szelepes alkalmazáshoz. (Kivétel: Q5001 Szelepillesztővel épített alkalmazások (lásd 4. ábra). Csatlakozó doboz Megfelelő kábelbevezetés esetén a kapocsdoboz IP54 védettséggel rendelkezik. A kapocsdoboz tartalmazza a sorkapcsokat, valamint könnyítéseket a kábelbevezetés megvalósításához. A belső transzformátor vagy belső segédkapcsolókhoz szükésges a kapocsdoboz használata. Kábel csatlakozás Honeywell Áramütés vagy meghibásodás veszélye. Személyi sérülés vagy rövidzárlat veszélye. Kapcsoljon ki minden tápfeszültséget a telepítés megkezdése előtt. FONTOS A vezetékezés minden vonatkozó előírásnak, szabályozásnak és törvénynek meg kell feleljen. 1. Győződjön meg a motor adattáblája alapján a helyes tápfeszültség csatlakoztatásáról. 2. Motorok párhuzamos bekötése esetén győződjön meg az összes motor működtetéséhez szükséges elegendő tápenergia meglétéről. 3. A 3. ábra mutatja a motor sorkapcsok elhelyezkedését és kiosztását. 4. A vezetékek bekötési helyének eléréséhez: a. Csavarja ki a kapocsdoboz 4 csavarját. b. Emelje le a fedelet. 5. Az általános bekötést a 6-8. ábra mutatja, a belső segédkapcsolók bekötését a 9. ábra mutatja. MEGJEGYZÉS: A motor forgásiránya változtatható a vezetékek felcserélésével akár a motoron, akár a betáplálás helyénél. A 61-es sorozatú motoroknál a forgásirány a W-B sorkapcsok vezetékeinek felcserélésével valósítható meg. A 62-es sorozatú motoroknál a helyes forgásirány az 1-2 sorkapcsok vezetékeinek felcserélésével, a forgásiránynak megfelelő pozíciójelzés az Y-G sorkapcsok vezetékeinek felcserélésével valósítható meg. ELFORDULÁS ÁLLÍTÓ POTMÉTER ELFORDULÁS ÁLLÍTÓ TÁRCSÁK BELSŐ SEGÉD KAPCSOLÓ BELSŐ SEGÉD TÁRCSA (KÉK) HAJTÁS OLDAL KÜLSŐ SEGÉD TÁRCSA (VÖRÖS) KÜLSŐ SEGÉD KAPCSOLÓ NAGYNYOMATÉKÚ (17, 34 Nm) MODELLEK KÉT SÁRGA ÁLLÍTÓ TÁRCSÁT TARTALMAZNAK. KISNYIMATÉKÚ MODELLEK EGY BARNA BELSŐ ELFORDULÁS ÁLLÍTÓ TÁRCSÁVAL RENDELKEZNEK. AZ ÁBRÁN A 62-ES SOROZATÚ SORKAPOCS VÁLTOZAT LÁTHATÓ. MEGJEGYZÉS: NEM MINDEN MODELL TARTALMAZ MINDEN FUNKCIÓT. 3. ábra: Csatlakozások és beállítások 6

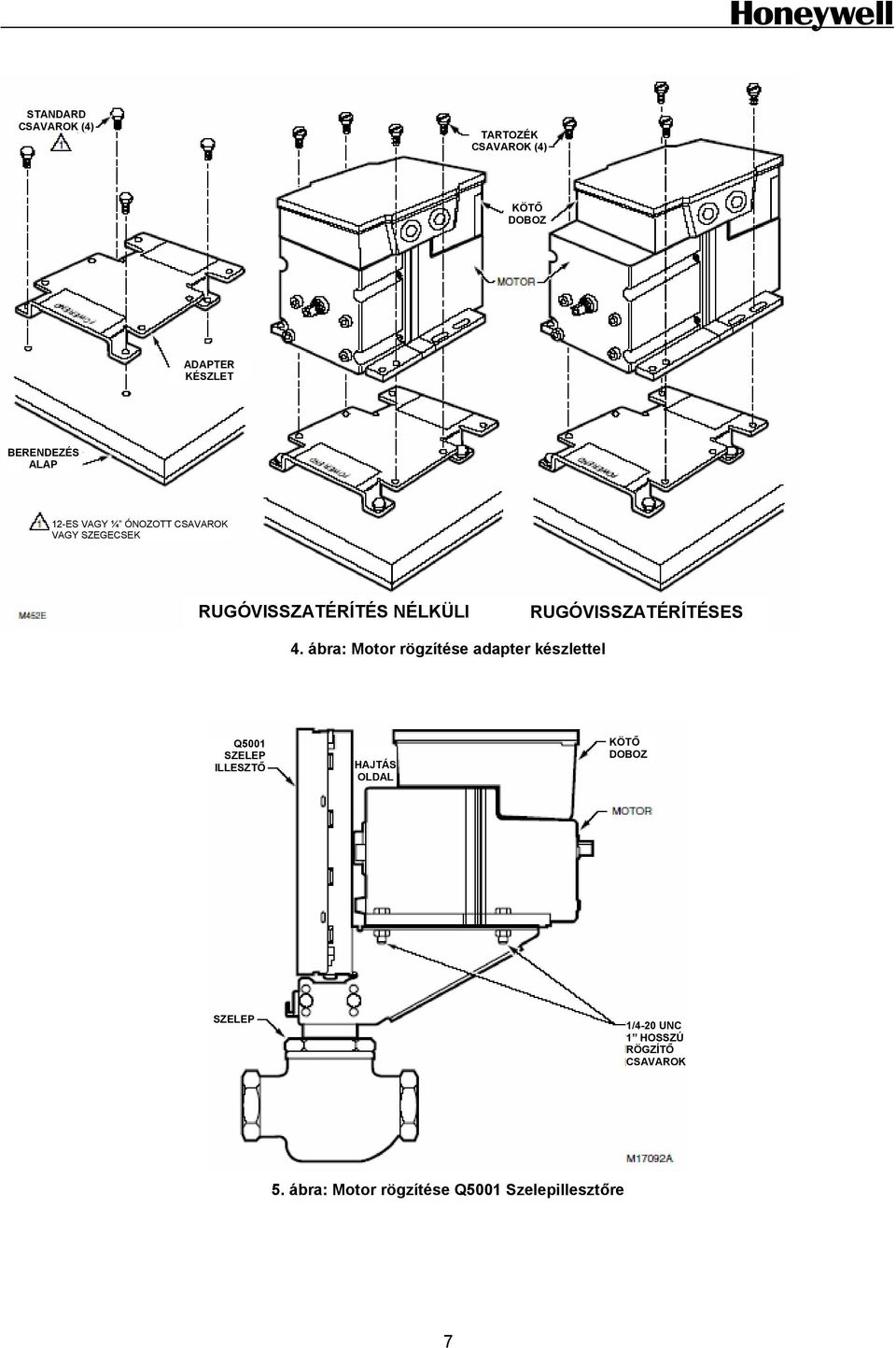

7 STANDARD CSAVAROK (4) TARTOZÉK CSAVAROK (4) KÖTŐ DOBOZ ADAPTER KÉSZLET BERENDEZÉS ALAP 12-ES VAGY ¼ ÓNOZOTT CSAVAROK VAGY SZEGECSEK RUGÓVISSZATÉRÍTÉS NÉLKÜLI RUGÓVISSZATÉRÍTÉSES 4. ábra: Motor rögzítése adapter készlettel Q5001 SZELEP ILLESZTŐ HAJTÁS OLDAL KÖTŐ DOBOZ SZELEP 1/4-20 UNC 1 HOSSZÚ RÖGZÍTŐ CSAVAROK 5. ábra: Motor rögzítése Q5001 Szelepillesztőre 7

8 BEÁLLÍTÁSOK Állítható elfordulás Az állítható elfordulású motorok esetében az elfordulás 90 és 160 között állítható. A mechanikus beállítás (tárcsák) a motortengely nyitott (hajtásoldal felől nézve az óramutató járásával megegyező irányban) és zárt végállását adja meg. Az elektromos beállítás (hangoló potméter) a tengely elfordulásnak megfelelő ellenállásértékét adja meg. A motorok gyárilag 160 -os elfordulásúak. Gondatlan telepítés veszélye. A tárcsák állításakor használt túl nagy erő megrongálhatja azt. A végálláskapcsoló károsításának elkerülésére a tárcsákat csak a csavarhúzó élével álítsa. Berendezés károsodásának veszélye. A motor nem javítható károsodást szenvedhet. Soha ne forgassa a tengelyt kézzel (vagy szerszámmal). A tengely erőltetésével károsodhat a fogaskerék áttétel és a végállások. Elfordulás állítása előtt 1. Távolítsa el a motor fedelét. 2. Bontsa a motor vezérlő kapcsolatát. 3. Belső transzformátoros (hálózati feszültségű) motorok esetén biztosítsa, hogy a tápfeszültség bekötés maradjon, minden egyéb villamos kapcsolatot bontani kell. FONTOS Elfordulás állítása előtt bontsa a tengelykapcsolót. Elfordulás beállítása 90º-ra vagy 160º-ra 1. A hangoló potenciométer beállítása: a. 160 elforduláshoz forgassa el az óramutató járásával megegyező végállásba. b. 90 elforduláshoz forgassa el az óramutató járásával ellentétes végállásba. 2. Forgassa a motort középállásba az alábbiak szerint: a. Belső transzformátoros (hálózati feszültséggel táplált) modelleknél kösse össze az R és 2 sorkapcsokat a motor nyitóirányú (hajtásoldal felől óramutató járásával megegyező), vagy az R és 1 sorkapcsokat záróirányú (óramutató járásával ellentétes) mozgatásához, a középállás eléréséig. b. Belső transzformátor nélküli (kisfeszültségű) modelleknél kösse a 24 Vac tápfeszültséget a 2 és 3 sorkapcsokra a motor nyitóirányú (hajtásoldal felől óramutató járásával megegyezően), vagy az 1 és 3 sorkapcsokra záróirányú (óramutató járásával ellentétes) mozgatásához, a középállás eléréséig. 3. Helyezze a csavarhúzó élét a belső tárcsa egyik hornyába és folytassa az alábbiak szerint: Honeywell a. 90 elforduláshoz: mozgassa el a csavarhúzót az óramutató járásával ellentétes végállásba (hajtásoldal felől nézve). b. 160 elforduláshoz: mozgassa el a csavarhúzót az óramutató járásával megegyező végállásba (hajtásoldal felől nézve). Lásd 10. Ábra. Ismételje a műveletet a tárcsa ütközéséig. MEGJEGYZÉS: Kisnyomatékú motoroknál (max 8,4 Nm), hagyja ki a 4. lépést, és ugorjon az 5. lépéshez. 4. Helyezze a csavarhúzó élét a külső tárcsa egyik hornyába és folytassa az alábbiak szerint: a. 90 elforduláshoz: mozgassa el a csavarhúzót az óramutató járásával megegyező végállásba (hajtásoldal felől nézve). b. 160 elforduláshoz: mozgassa el a csavarhúzót az óramutató járásával ellentétes végállásba (hajtásoldal felől nézve). Lásd 10. Ábra. Ismételje a műveletet a tárcsa ütközéséig. 5. Ellenőrizze a motor forgását a tengelykapcsoló zárása előtt. 6. Csatlakoztassa a vezérlő kábeleket, helyezze vissza a motor fedelet és rögzítse a tengelykapcsolót vagy illesztő szerelvényt. Elfordulás beállítása 90 és 160 között 1. Forgassa el a hangoló potmétert az óramutató járásával megegyező végállásba. 2. Forgassa a motort középállásba az alábbiak szerint: a. Belső transzformátoros (hálózati feszültséggel táplált) modelleknél kösse össze az R és 2 sorkapcsokat a motor nyitóirányú (hajtásoldal felől óramutató járásával megegyező), vagy az R és 1 sorkapcsokat záróirányú (óramutató járásával ellentétes) mozgatásához, a középállás eléréséig. b. Belső transzformátor nélküli (kisfeszültségű) modelleknél, kösse a 24 Vac tápfeszültséget a 2 és 3 sorkapcsokra a motor nyitóirányú (hajtásoldal felől óramutató járásával megegyezően), vagy az 1 és 3 sorkapcsokra záróirányú (óramutató járásával ellentétes) mozgatásához, a középállás eléréséig. 3. Helyezze a csavarhúzó élét a belső tárcsa egyik hornyába és mozgassa az óramutató járásával megegyező végállásba (hajtásoldal felől nézve). Lásd 10. Ábra. Ismételje a műveletet a tárcsa ütközéséig. 4. Állítsa a motort nyitott végállásba az alábbiak szerint: a. Belső transzformátoros (hálózati feszültséggel táplált) modelleknél zárja össze az R és 2 sorkapcsokat a végállás eléréséig. b. Belső transzformátor nélküli (kisfeszültségű) modelleknél, kösse a 24 Vac tápfeszültséget a 2 és 3 sorkapcsokra a végállás eléréséig. MEGJEGYZÉS: A motornak most 90 állásban kell lennie. FONTOS Az 5. lépés végrehajtása közben minden tárcsamozdítás után engedje forogni a motort. 5. Helyezze a csavarhúzó élét a belső tárcsa egyik hornyába és mozgassa lassan óramutató járásával megegyezően (hajtásoldal felől nézve). Ismételje a műveletet a tárcsa nyitott végállásba forgásáig. 8

9 MEGJEGYZÉS: A tárcsa minden kattanása kb. 2 fok elfordulást jelent. FONTOS Ha a motor túlfut a kívánt álláson, ne mozgassa a tárcsát. 6. Ha a motor túlfut a kívánt álláson, állítsa a motort középállásba, forgassa a tárcsát óramutató járásával megegyező végállásba, majd ismételje a lépéseket. MEGJEGYZÉS: A motor középállásba mozgatásához járjon el a 2. pontban leírtak szerint. 7. Ha a motor elérte a kívánt pozíciót, állítsa be a vezérlés végállását is az alábbiak szerint: a. Lassan állítsa a potmétert óramutató járásával ellentétesen, a motortengely megmozdulásáig. a. Forgassa a potmétert 1/8 fordulatot óramutató járásával megegyezően. MEGJEGYZÉS: Ez az utolsó állítás biztosítja a teljes motor forgást a szabályzási tartományban. 8. Ellenőrizze a vezérlés végállás beállítását a W sorkapocs kikötésével ekkor a motor nem mozdulhat. 6. ábra: 61-es sorozat bekötés Visszajelző potenciométer beállítás (csak 62-es sorozatú modellek) Válasszon a négy elérhető söntellenállás közül, és telepítse azt az alkalmazáshoz kívánt visszajelző karakterisztika előállításához. Söntellenállás nélküli ellenállás értékekhez lásd a Műszaki adatok fejezetet. A Lineáris visszajelzés a tengelyállás lineáris indikálását végzi, söntellenállás nélkül. Ebben ez esetben a teljes elfordulás visszajelző ellenállása 600 ohm 160 elfordulású motoroknál, és 355 ohm 90 elfordulású motoroknál. W902 Szabályozó a teljes elforduláshoz 115 ohm értékű visszajelző ellenállást igényel. A megfelelő söntellenállást csatlakoztassa az Y és G sorkapcsok közé (lásd 5. Táblázat és 11. Ábra). 90-es sorozatú motorok követő vezérlésű alkalmazásához 142 ohm értékű teljes elfordulás visszajelző ellenállás szükséges. A megfelelő söntellenállást csatlakoztassa az Y és G sorkapcsok közé (lásd 5. Táblázat és 11. Ábra). BETÁPLÁLÁS. GONDOSKODJON A SZÜKSÉGES MEGSZAKÍTÓ ÉS TÚLTERHELÉS ELLENI VÉDELEMRŐL. A TRANSZFORMÁTOR LEHET KÜLSŐ VAGY BELSŐ. VISSZAJELZŐ POTENCIOMÉTER 7. ábra: 62-es sorozat bekötés Segédkapcsolók A segédkapcsolókat az állítható tárcsák hozzák működésbe. A tárcsák a motor forgási tartományán belül bármely pozícióba állíthatók. A kapcsoló differenciál értéke 1 vagy 10 lehet. Segédkapcsolókkal felszerelt motorok zárt állásban kerülnek szállításra (óramutató járásával ellentétes végállás). A segédtárcsa gyárilag a teljes nyitott állástól 30 -ra kapcsol, 1 differenciállal. Ha a motor zárt állásban van (óramutató járásával ellentétes végállás), a segédkapcsoló bontja az R-B kontaktust. A bekötéshez lásd 9. Ábra (vagy a segédkapcsolók leírását). BETÁPLÁLÁS. GONDOSKODJON A SZÜKSÉGES MEGSZAKÍTÓ ÉS TÚLTERHELÉS ELLENI VÉDELEMRŐL. BEKÖTÉS CSAK RUGÓVISSZATÉRÍTÉSES MOTORKNÁL SZÜKSÉGES: 8. ábra: Bekötés R927C vagy R9107A reléhez TRADELINE motorok segédkapcsoló tárcsákkal kerülnek leszállításra, amelyekhez illeszthető a A,B Belső segédkapcsoló készlet. Telepítés a leírás alapján. 9

10 KÉK VEZETÉK SÁRGA VEZETÉK VÖRÖS VEZETÉK HASZNÁLJON AZ ELŐÍRÁSOKNAK MEGFELELŐ VEZETÉKEKET. A NEM HASZNÁLT VEZETÉK SZAKASZT SZIGETELJE. AZ ÁTFOLYÓ ÁRAM ÉRTÉK NEM LEHET TÖBB? MINT A BIZTONSÁGI BERENDEZÉS NÉVLEGES ÉRTÉKE. KÉTKAPCSOLÓS MOTOROKON A MÁSODIK KAPCSOLÓ KÉK, SÁRGA, ÉS VÖRÖS CSÍKOZÁSÚ FEKETE VEZETÉKKEL RENDELKEZIK. BIZONYOS SEGÉDKAPCSOLÓ SZERELVÉNYEK CSAK VÖRÖS ÉS SÁRGA VEZETÉKET TARTALMAZNAK. BIZONYOS VÁLTOZATOK NEM TARTALMAZNAK SÁRGA VEZETÉKET. 9. ábra: Segédkapcsoló sematikus rajz MOTOR HAJTÁSOLDAL BELSŐ ELFORDULÁS ÁLLÍTÓ TÁRCSA KÜLSŐ ELFORDULÁS ÁLLÍTÓ TÁRCSA SEGÉDKAPCSOLÓ TÁRCSÁK Segédkapcsolók beállítása 1. Távolítsa el a motor fedelét a sorkapcsokhoz és segédtárcsákhoz való hozzáférés érdekében. 2. Csatlakoztassa le a vezérlőt a motorról. 3. Csatlakoztasson egy potenciométert a 7. Ábrán mutatott módon. 4. A potmétert használva állítsa a motort a segédberendezés kívánt kapcsolási pozíciójába os kapcsoló differenciál esetén, győződjön meg a segédkapcsoló R-B kontaktus állapotáról, és forgassa a tárcsát az alábbiak szerint: a. Ha a kontaktus nyitott, forgassa a tárcsát az óramutató járásával megegyezően, amíg az R-B kontaktus zár. b. Ha a kontaktus zárt, forgassa a tárcsát az óramutató járásával ellentétesen, amíg az R-B kontaktus nyit os kapcsoló differenciál esetén: a. Rugóvisszatérítéses modellek: forgassa a tárcsát kb ot, hogy a tárcsa működtesse a kapcsolót. Ekkor győződjön meg a segédkapcsoló R-B kontaktus állapotáról. b. Rugóvisszatérítés nélküli modellek: győződjön meg a segédkapcsoló R-B kontaktusainak állapotáról. 7. Forgassa a tárcsát az alábbiak szerint: a. Ha a kontaktus nyitott, forgassa el a tárcsát az óramtutató járásával ellentétesen, az R-B kontaktus zárásáig. b. Ha a kontaktus zárt, forgassa el a tárcsát az óramtutató járásával megegyezően, az R-B kontaktus nyitásáig. 8. Ellenőrizze a segédkészülékek differenciálját és kapcsolását, a motor mindkét irányba való teljes elfordításával. 9. Távolítsa el a potmétert, csatlakoztassa vissza vezérlőt, és helyezze vissza a motor fedelét. NYOMATÉK TÁRCSA SZÍN NAGY 2 DB SÁRGA KIS 1 DB BARNA KÜLSŐ ÁLLÍTÓTÁRCSA CSAK A NAGYNYOMATÉKÚ MOTOROKON. A CSAVARHÚZÓT CSAK ÓVATOSAN MOZGASSA 1/8 EGYENES ÉLŰ CSAVARHÚZÓ TÁRCSA 10. ábra: Elfordulás állítása rugóvisszatérítés nélküli motor esetén 5. táblázat: Söntellenállás kiválasztása Elfordulás Lineáris visszajelzés W902 Szabályzó a 90-es Motor követő szab. 90 Nincs Zöld (174 ohm) Lila (274 ohm) 160 Nincs Fehér (143 ohm) Vörös (187 ohm) a A W902 Szabályzó kifutott termék, helyettesítője a W964F Szabályzó, amely nem igényel visszejelzést. MEGJEGYZÉS: A differenciál 1 -ról 10 -ra állításával a kapcsolási helyzet megfordul. Pl. 10 differenciál esetén, a kapcsoló R-B kontaktusa zár és az R-W kontaktus nyit, záró irányú forgásnál (óramutató járásával ellentétesen). 1 differenciál esetén, a kapcsoló R-W kontaktusa zár és a R-B kontaktus nyit, záró irányú forgásnál (óramutató járásával ellentétesen). 11. ábra: Sönt ellenállás rögzítése a motor kapcsokra 10

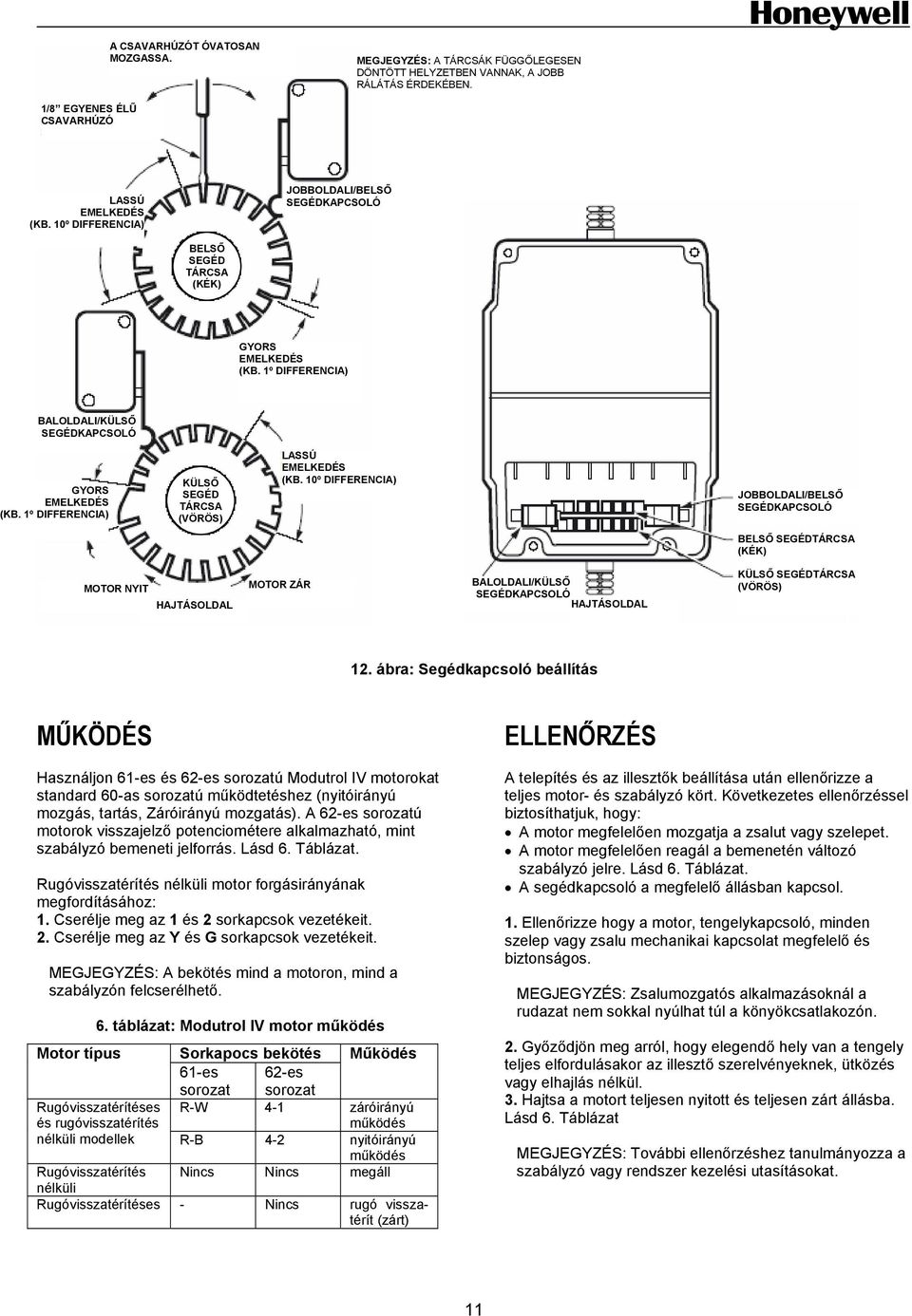

11 1/8 EGYENES ÉLŰ CSAVARHÚZÓ A CSAVARHÚZÓT ÓVATOSAN MOZGASSA. MEGJEGYZÉS: A TÁRCSÁK FÜGGŐLEGESEN DÖNTÖTT HELYZETBEN VANNAK, A JOBB RÁLÁTÁS ÉRDEKÉBEN. Honeywell LASSÚ EMELKEDÉS (KB. 10º DIFFERENCIA) BELSŐ SEGÉD TÁRCSA (KÉK) JOBBOLDALI/BELSŐ SEGÉDKAPCSOLÓ GYORS EMELKEDÉS (KB. 1º DIFFERENCIA) BALOLDALI/KÜLSŐ SEGÉDKAPCSOLÓ GYORS EMELKEDÉS (KB. 1º DIFFERENCIA) KÜLSŐ SEGÉD TÁRCSA (VÖRÖS) LASSÚ EMELKEDÉS (KB. 10º DIFFERENCIA) JOBBOLDALI/BELSŐ SEGÉDKAPCSOLÓ BELSŐ SEGÉDTÁRCSA (KÉK) MOTOR NYIT HAJTÁSOLDAL MOTOR ZÁR BALOLDALI/KÜLSŐ SEGÉDKAPCSOLÓ HAJTÁSOLDAL KÜLSŐ SEGÉDTÁRCSA (VÖRÖS) 12. ábra: Segédkapcsoló beállítás MŰKÖDÉS Használjon 61-es és 62-es sorozatú Modutrol IV motorokat standard 60-as sorozatú működtetéshez (nyitóirányú mozgás, tartás, Záróirányú mozgatás). A 62-es sorozatú motorok visszajelző potenciométere alkalmazható, mint szabályzó bemeneti jelforrás. Lásd 6. Táblázat. Rugóvisszatérítés nélküli motor forgásirányának megfordításához: 1. Cserélje meg az 1 és 2 sorkapcsok vezetékeit. 2. Cserélje meg az Y és G sorkapcsok vezetékeit. MEGJEGYZÉS: A bekötés mind a motoron, mind a szabályzón felcserélhető. 6. táblázat: Modutrol IV motor működés Motor típus Sorkapocs bekötés Működés 61-es sorozat 62-es sorozat Rugóvisszatérítéses és rugóvisszatérítés nélküli modellek R-W R-B záróirányú működés nyitóirányú működés Rugóvisszatérítés Nincs Nincs megáll nélküli Rugóvisszatérítéses - Nincs rugó visszatérít (zárt) ELLENŐRZÉS A telepítés és az illesztők beállítása után ellenőrizze a teljes motor- és szabályzó kört. Következetes ellenőrzéssel biztosíthatjuk, hogy: A motor megfelelően mozgatja a zsalut vagy szelepet. A motor megfelelően reagál a bemenetén változó szabályzó jelre. Lásd 6. Táblázat. A segédkapcsoló a megfelelő állásban kapcsol. 1. Ellenőrizze hogy a motor, tengelykapcsoló, minden szelep vagy zsalu mechanikai kapcsolat megfelelő és biztonságos. MEGJEGYZÉS: Zsalumozgatós alkalmazásoknál a rudazat nem sokkal nyúlhat túl a könyökcsatlakozón. 2. Győződjön meg arról, hogy elegendő hely van a tengely teljes elfordulásakor az illesztő szerelvényeknek, ütközés vagy elhajlás nélkül. 3. Hajtsa a motort teljesen nyitott és teljesen zárt állásba. Lásd 6. Táblázat MEGJEGYZÉS: További ellenőrzéshez tanulmányozza a szabályzó vagy rendszer kezelési utasításokat. 11

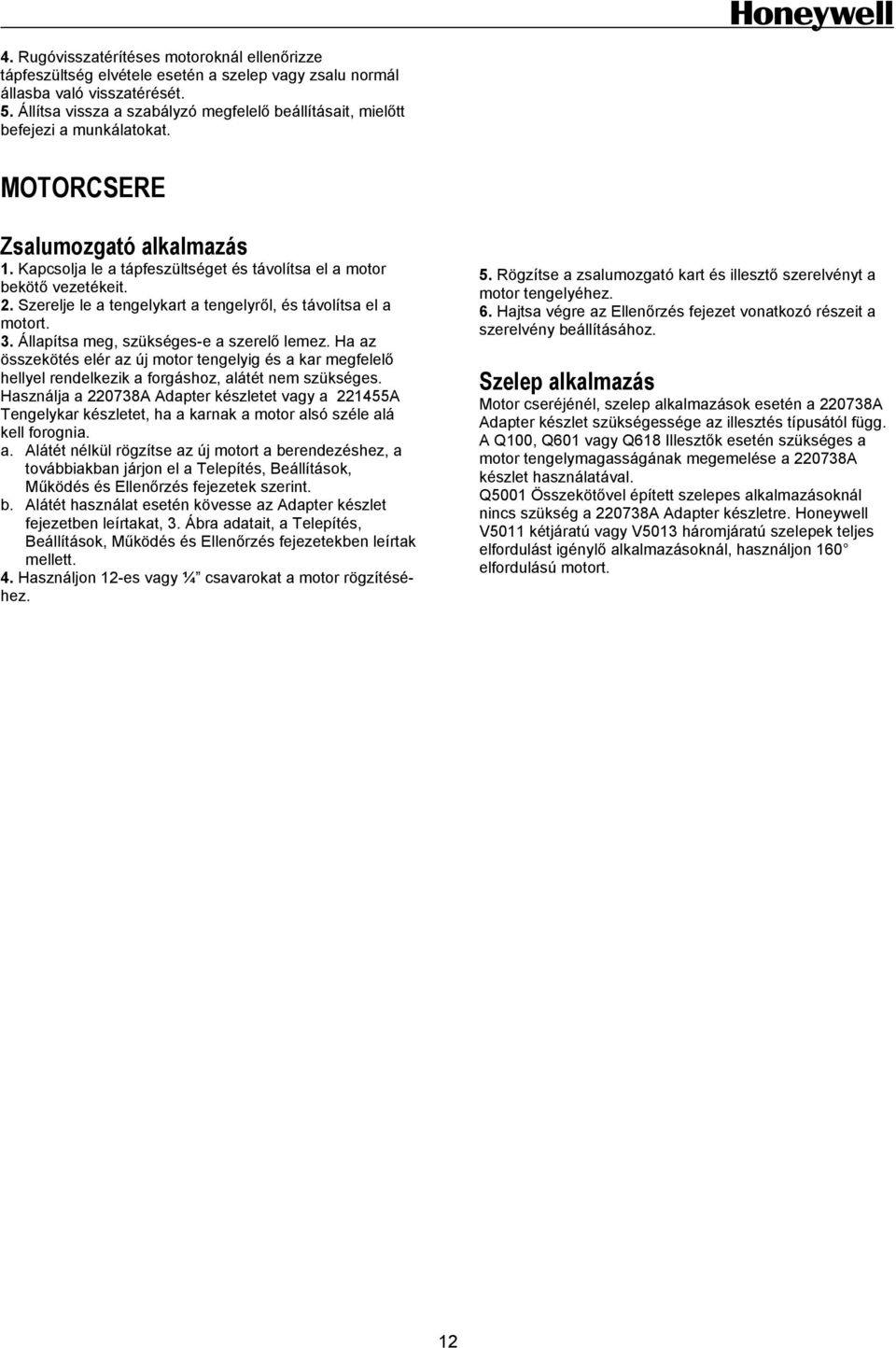

12 4. Rugóvisszatérítéses motoroknál ellenőrizze tápfeszültség elvétele esetén a szelep vagy zsalu normál állasba való visszatérését. 5. Állítsa vissza a szabályzó megfelelő beállításait, mielőtt befejezi a munkálatokat. MOTORCSERE Zsalumozgató alkalmazás 1. Kapcsolja le a tápfeszültséget és távolítsa el a motor bekötő vezetékeit. 2. Szerelje le a tengelykart a tengelyről, és távolítsa el a motort. 3. Állapítsa meg, szükséges-e a szerelő lemez. Ha az összekötés elér az új motor tengelyig és a kar megfelelő hellyel rendelkezik a forgáshoz, alátét nem szükséges. Használja a A Adapter készletet vagy a A Tengelykar készletet, ha a karnak a motor alsó széle alá kell forognia. a. Alátét nélkül rögzítse az új motort a berendezéshez, a továbbiakban járjon el a Telepítés, Beállítások, Működés és Ellenőrzés fejezetek szerint. b. Alátét használat esetén kövesse az Adapter készlet fejezetben leírtakat, 3. Ábra adatait, a Telepítés, Beállítások, Működés és Ellenőrzés fejezetekben leírtak mellett. 4. Használjon 12-es vagy ¼ csavarokat a motor rögzítéséhez. 5. Rögzítse a zsalumozgató kart és illesztő szerelvényt a motor tengelyéhez. 6. Hajtsa végre az Ellenőrzés fejezet vonatkozó részeit a szerelvény beállításához. Szelep alkalmazás Motor cseréjénél, szelep alkalmazások esetén a A Adapter készlet szükségessége az illesztés típusától függ. A Q100, Q601 vagy Q618 Illesztők esetén szükséges a motor tengelymagasságának megemelése a A készlet használatával. Q5001 Összekötővel épített szelepes alkalmazásoknál nincs szükség a A Adapter készletre. Honeywell V5011 kétjáratú vagy V5013 háromjáratú szelepek teljes elfordulást igénylő alkalmazásoknál, használjon 160 elfordulású motort. 12
