1 GE Lighting Felszerelési útmutató Lumination TM LED világítótestek (BL sorozat folyamatos működés opció) MIELŐTT HOZZÁKEZDENE A MUNKÁHOZ, olvassa el figyelmesen az összes tudnivalót! FIGYELMEZTETÉS! ÁRAMÜTÉS VESZÉLYE! A termék ellenőrzése, felszerelése és leszerelése előtt kapcsolja ki a tápellátást. Gondoskodjon az elektromos doboz megfelelő földeléséről. Őrizze meg ezeket az utasításokat! A terméket csak a gyártó által meghatározott módon használja. Ha kérdése adódna, vegye fel a kapcsolatot a gyártóval. Fontos! V 60 Hz legfeljebb 33 méternyi világítótest (több egység) köthető össze egyetlen átmenő vezetékezéssel V 50/60 Hz legfeljebb 64 méternyi világítótest köthető össze egyetlen átmenő vezetékezéssel. A biztonságos szerelés érdekében tekintse meg az elektromos jellemzőket a műszaki adatlapon. A csatlakoztatott szerelvényeken átfolyó meghajtóáram erőssége semmilyen körülmények között sem haladhatja meg a 12 ampert. Az elektromos bekötés kialakítása Villamos követelmények A LED-előtét V váltakozóáramú, 50/60 Hz frekvenciájú tápfeszültséget igényel, és önálló, megfelelően földelt megszakítóval védett áramkörbe kell bekötni. Legalább 600 V, 75 C méretezésű vezetéket használjon. TŰZVESZÉLY! Kövesse az összes IEC-előírást és a helyi szabályozásokat. Csak IEC-jóváhagyással rendelkező bemeneti/kimeneti csatlakozást alkalmazzon. Minimális keresztmetszet: 14 AWG (0,75 mm 2 ). A csomag tartalma Világítótest záróelemek nélkül Univerzális szerelőlemezek (4 darab) M3 12 mm-es csavarok a szerelőlemezre történő rögzítéshez (8 darab) M3 szárnyas anya (8 darab) Mennyezetprofil-csavar mennyezetprofilra és szerelőlemezre történő rögzítéshez (4 darab) M4 16 mm-es konzolcsavar a szerelőlemez rögzítéséhez (2 darab) M4 anya a szerelőlemez rögzítéséhez (2 darab) Elsődleges diffúzor Opcionális, alacsony káprázású diffúzor védőfóliával Összekötő csapok (2 darab) Szükséges szerszámok és alkatrészek A zárófedél felszereléséhez: kereszthornyos csavarhúzó A szerelőlemezek egymáshoz történő rögzítéséhez: 7 mm-es villáskulcs vagy csillagkulcs BL sorozatú, 4 széles záróelemek SKU BL sorozatú, CE folyamatos vezetőkábel (1-10 V) SKU BL sorozatú, CE folyamatos vezetőkábel (DALI) SKU A földelésre vonatkozó utasítások A teljes rendszer földelését és bekötését az IEC, illetve a helyi előírásoknak megfelelően kell kialakítani. imagination at work

2 Bekötési rajzok Opcionálisan felszerelhető elem: 1 10 V-os fényerő-szabályozás vagy DALI-fényerő-szabályozó 1 10 V-os bekötés esetén kövesse az A ábrát, DALI-szabályozó esetén pedig a B ábrát. Fázis (fekete) Nulla (fehér) Földelés (zöld) (1 10) + lila (1 10) szürke Line Neutral Ground TÁPEGYSÉG (1 10 V) DALI DALI/(1 10 V) + Fázis (fekete) Nulla (fehér) Földelés (zöld) DALI 1 lila DALI 2 narancs Line Neutral Ground TÁPEGYSÉG (1 10 V) DALI DALI/(1 10 V) + A Az 1-10 V-os fényerő-szabályozó bekötési rajza B A DALI-szabályozó bekötési rajza

3 Előzetes elektromos csatlakoztatások Fényerő-szabályozó vezeték (opcionális) Váltakozófeszültségű vezeték Fekete Fehér Zöld/sárga Szürke v. narancs Lila Sorkapocs Csak az első egység esetén 1 A váltakozófeszültségű vezeték behelyezéséhez lazítsa meg a tömszelence anyáit. Ha van ilyen opció, akkor a fényerő-szabályozó vezetéket a kisebbik tömszelencébe illessze. A bejövő fázis csatlakozóeleme 2 Csatlakoztassa a váltakozófeszültség fázisát és a fényerő-szabályozó vezetéket a bejövő fázis csatlakozóelemének sorkapcsához: A feketét az L1- hez, a fehéret az N-hez, a zöld/sárgát a földeléshez, a szürkét a D1-hez és a lilát a D2-höz 1 10 V-os fényerőszabályozás esetén, illetve a narancsot a D1-hez és a lilát a D2-höz DALI-fényerő-szabályozás esetén. Megjegyzés: Alkalmazzon BL sorozatú, CE folyamatos vezetőkábelt (1 10 V) SKU vagy BL sorozatú, CE folyamatos vezetőkábelt (DALI) SKU Átmenőbekötés 3 Csatlakoztassa a csatlakozóelemet az átmenővezetékekhez. Nyomja be a vezetékeket a szerelvénybe. 4 Pattintsa be a sorkapcsot a gyárilag felszerelt tartóba. Óvatosan nyomja be a vezetékeket a házba, nehogy a túlzott hajlítás következtében eltörjenek. A világítótest felszerelése A mellékelt univerzális szerelőlemezzel a termék a következő USG típusú profilokkal kompatibilis: DX, DXI, DXT, DXF, DXM DX DXM/ DXT(G) DXM/ DXT(G) DX A (jobb oldali) ábra alapján határozhatja meg az adott profilhoz használható furatokat. DXT(F) DXI DXF DXF DXI DXT(F) Biztonsági csavarfuratok Egy használata szükséges, a többi opcionális.

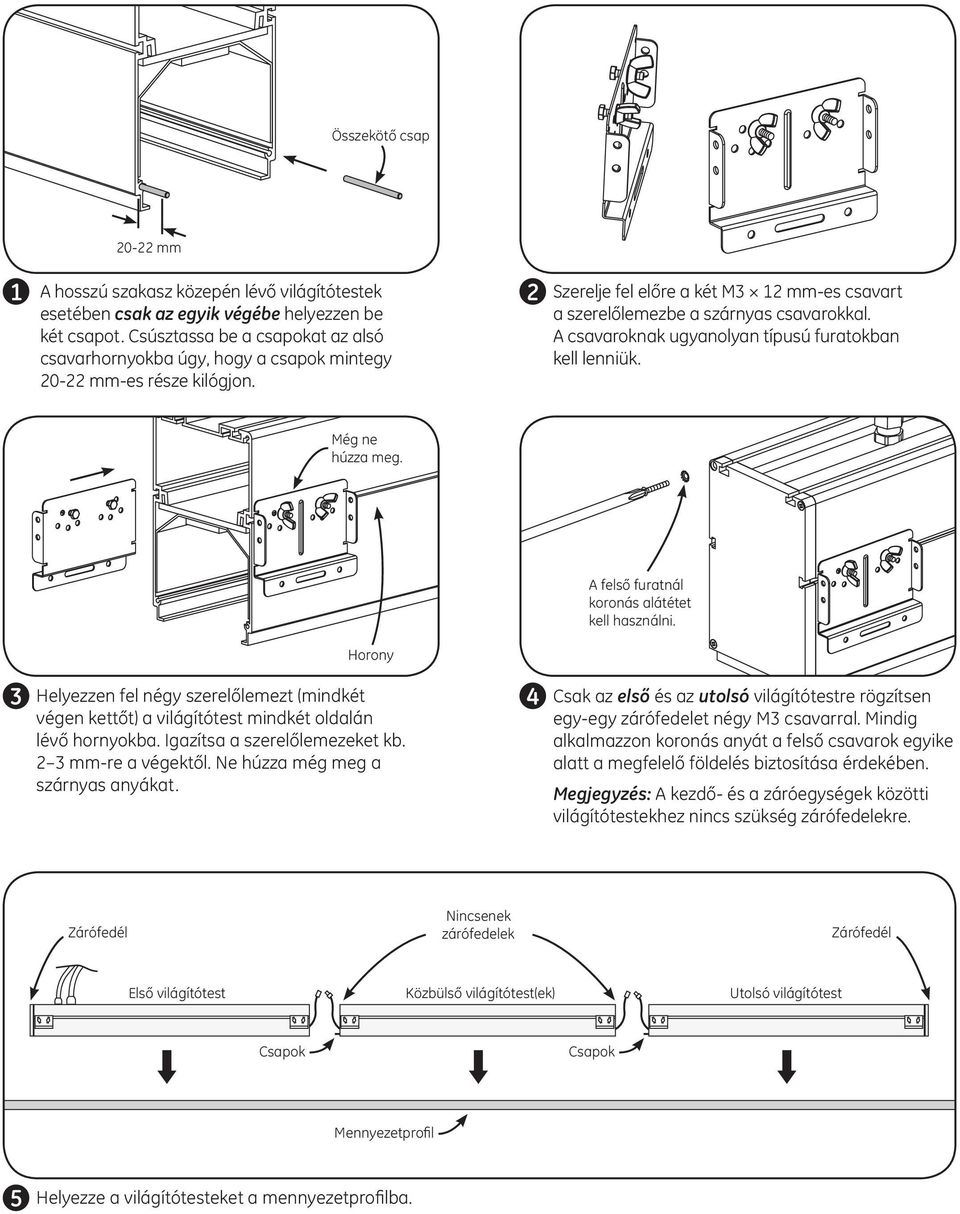

4 Összekötő csap mm 1 A hosszú szakasz közepén lévő világítótestek esetében csak az egyik végébe helyezzen be két csapot. Csúsztassa be a csapokat az alsó csavarhornyokba úgy, hogy a csapok mintegy mm-es része kilógjon. 2 Szerelje fel előre a két M3 12 mm-es csavart a szerelőlemezbe a szárnyas csavarokkal. A csavaroknak ugyanolyan típusú furatokban kell lenniük. Még ne húzza meg. A felső furatnál koronás alátétet kell használni. Horony 3 Helyezzen fel négy szerelőlemezt (mindkét 4 végen kettőt) a világítótest mindkét oldalán lévő hornyokba. Igazítsa a szerelőlemezeket kb. 2 3 mm-re a végektől. Ne húzza még meg a szárnyas anyákat. Csak az első és az utolsó világítótestre rögzítsen egy-egy zárófedelet négy M3 csavarral. Mindig alkalmazzon koronás anyát a felső csavarok egyike alatt a megfelelő földelés biztosítása érdekében. Megjegyzés: A kezdő- és a záróegységek közötti világítótestekhez nincs szükség zárófedelekre. Zárófedél Nincsenek zárófedelek Zárófedél Első világítótest Közbülső világítótest(ek) Utolsó világítótest Csapok Csapok Mennyezetprofil 5 Helyezze a világítótesteket a mennyezetprofilba.

5 Csap 6 Csatlakoztassa egymáshoz a világítótestek közötti vezetékeket. 7 Gondosan igazítsa egymáshoz az egyik világítótest csapjait és a következő világítótest hornyait, nyomja össze őket teljesen úgy, hogy ne csípődjenek be a vezetékek. Megjegyzés: Előfordulhat, hogy ehhez a művelethez gumikalapácsra lesz szüksége. A világítótesteknek csak a felső szélét üsse, az alsót ne. Szerelőlemezenként egy biztonsági csavar használata kötelező, a továbbiak használata opcionális. 8 Kösse össze egymással a szerelőlemezeket M4 hatlapfejű csavarral és anyával. Húzza meg a szárnyas anyákat is. 9 A biztonság növelése érdekében használjon további mennyezetprofil-csavarokat a szerelőlemezek profilhoz történő, tartós rögzítéséhez. A diffúzor felszerelése FIGYELMEZTETÉS! Sérülésveszély! A szerelőlemez nem megfelelő felszerelése sérülést vagy anyagi kárt okozhat.. Felül: Fólia nélküli, elsődleges diffúzor VAGY 1A Elsődleges diffúzor A opció egy diffúzor (elsődleges): Billentse meg és csúsztassa a diffúzorokat a világítótestek alsó részébe. Az utolsó diffúzort le kell vágni (lásd a 2. lépést). Alul: Alacsony káprázású diffúzor felfelé néző, zöld fóliával (távolítsa el behelyezés előtt) 1B B opció két diffúzor (elsődleges és alacsony káprázású): Billentse meg és csúsztassa mindkét diffúzort a világítótestek alsó részébe, ügyelve arra, hogy a zöld védőfóliával ellátott diffúzor kerüljön alulra (először távolítsa el a fóliát). Az utolsó diffúzorokat le kell vágni (lásd a 2. lépést).

6 2 Helyezze a levágandó diffúzort egy tiszta felületre. Helyezzen fedőszalagot a vágási területre. Karcolja be a műanyagot háztartási késsel kb. a műanyag vastagságának feléig. 3 Igazítsa a karcolt részt az asztal széléhez, és pattintsa le óvatosan a műanyag végét. Távolítsa el a szalagot, reszelje meg és tisztítsa meg a műanyag szélét. Végezze el a diffúzor felszerelését az 1. lépésben leírtak szerint. Hibaelhárítás Jelenség A világítótest nem világít. A világítótest halványan világít. A világítótest villog. A világítótest fényereje nem szabályozható. A világítótestek nem gyulladnak ki. Az átmenővezetékeknél lévő világítótestek nem gyulladnak ki. Megoldás Ellenőrizze a bemeneti feszültséget, majd ellenőrizze a tápegység bemeneti/kimeneti csatlakozásait. Ellenőrizze a megszakítót. Ellenőrizze a fényerő-szabályozó vezeték bekötését, és nem megfelelő bekötés esetén kösse be újra. Ha a vezeték sérült, cserélje ki egy ép vezetékkel. Azt is ellenőrizze, hogy a fényerő-szabályozó vezetékek nincsenek-e rövidre zárva. Ellenőrizze, hogy a tápegység hőmérséklete nem haladja-e meg a maximális értéket. Lásd a tápegységen látható tc értéket. Ellenőrizze a fényerő-szabályozó vezeték bekötését. Ellenőrizze, hogy a tápellátás felőli vezetékek színei egyeznek-e azoknak a vezetékeknek a színével, amelyekhez csatlakoztatva vannak. Ellenőrizze, hogy a LED-előtét csatlakozója tökéletesen csatlakozik-e a LED-lámpaegység csatlakozójához. Ellenőrizze, hogy a LED-lámpaegységek csatlakoztatása a két világítótest közötti összekötődobozban valósul-e meg. Ellenőrizze, hogy a sorban az előző szerelvényből érkező átmenővezeték tökéletesen csatlakozik-e a nem világító világítótesthez. GE Lighting gelighting.com A GE Lighting a General Electric Company leányvállalata. A Lumination a GE Lighting Solutions, LLC védjegye. A GE márkanév és logó a General Electric Company védjegyei GE Lighting. Az itt közölt információk bejelentés nélkül megváltozhatnak. Minden érték kiszámított vagy laboratóriumi körülmények között mért jellemző érték IND Magyar
