Programozható vezérlő rendszerek. Elektromágneses kompatibilitás
|
|
- Csenge Balla
- 8 évvel ezelőtt
- Látták:
Átírás
1 Elektromágneses kompatibilitás
2 EMC - a legtöbb alkalmazásban több elektromos készüléknek kell együttműködni - minél kisebb az elektromos alkatrészek méretet annál közelebb kerülnek egymáshoz nő az interferencia veszélye - nem elég a berendezéseket csak megtervezni, a valós világba kell azokat tervezni 2
3 EMC - az EMC egyre nagyobb szerepet tölt be a villamos tervezésnél - a készüléknek el kell viselni az EM zavarokat és maga sem lehet EM zavarforrás 3
4 EMC a zaj - minden zaj ami nem jel - zajok csoportosítása: - intrinsic zaj a fizikai rendszer véletlenszerű fluktuációja (termikus zaj, sötét zaj (elektronok fluktuációja)) - emberi eredetű zaj motorok indulása, kapcsolások,pc,lemp(large EM Pulse) - természeti zajok villámcsapás, napfény, napszél, kozmikus háttérsugárzás 4
5 EMC - tervezés - a berendezésnek immúnisnak kell lennie a EM zavarokkal szemben - az EM emissziót meghatározott értékel belül kell tartani 5

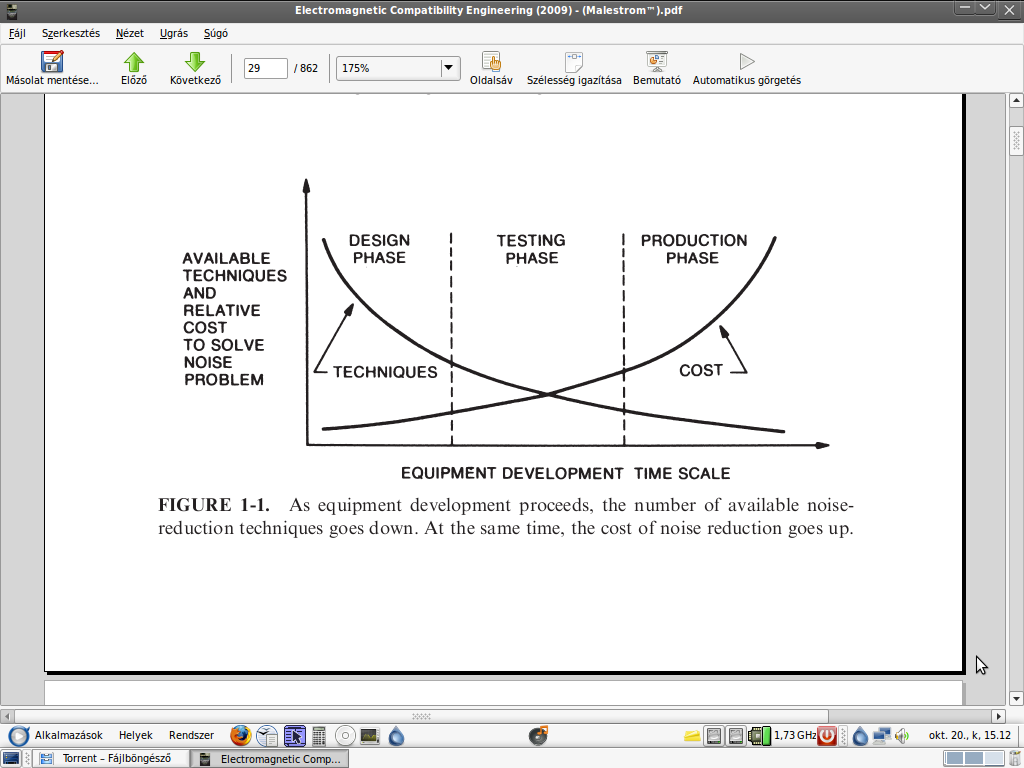

6 EMC - tervezés - kétfajta tervezési elv: - krízis szemlélet: tervezés EMC nélkül, tesztelés, kiegészítés a kényes helyeken a végére drága lesz, problémák a teszetelés során (honnét jön a zaj?) - rendszer szemlélet: már a tervezés során számolnak az EMC-vel és azt tesztelik, hogy jó lett-e? - drágább tervezési ktg. 6
7 EMC - tervezés 7

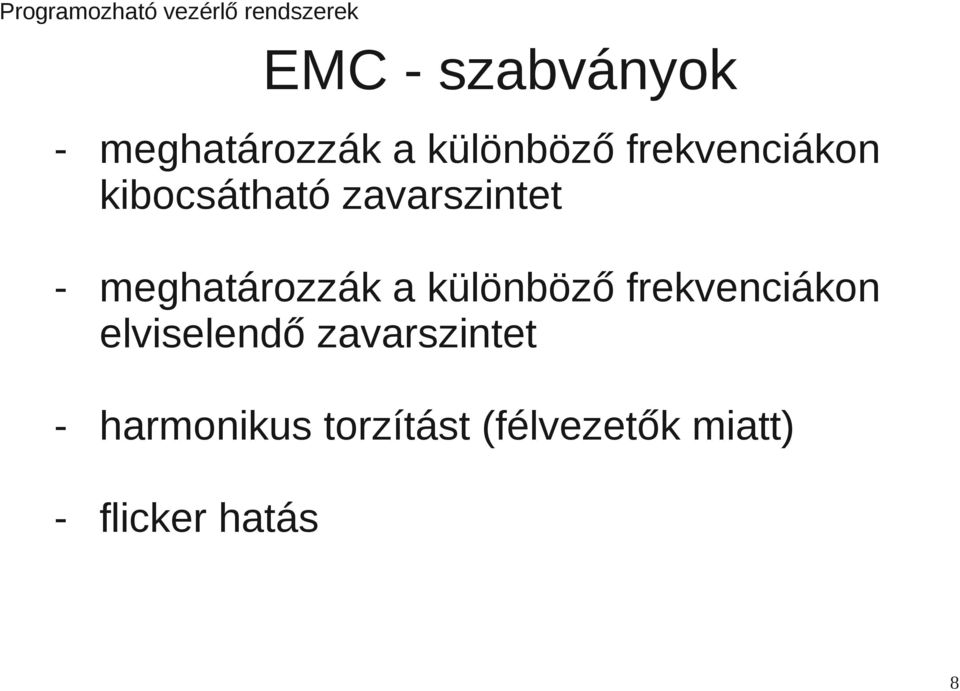

8 EMC - szabványok - meghatározzák a különböző frekvenciákon kibocsátható zavarszintet - meghatározzák a különböző frekvenciákon elviselendő zavarszintet - harmonikus torzítást (félvezetők miatt) - flicker hatás 8
9 EMC 9
10 EMC zaj terjedése - három összetevő: zajforrás csatorna zajvevő - bármelyik eliminálható 10

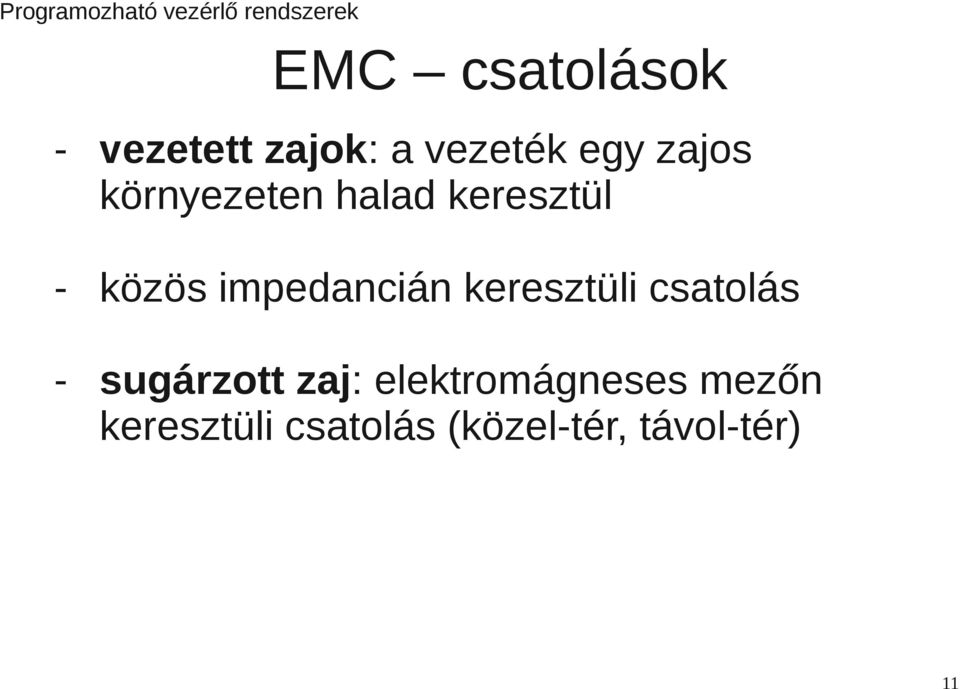

11 EMC csatolások - vezetett zajok: a vezeték egy zajos környezeten halad keresztül - közös impedancián keresztüli csatolás - sugárzott zaj: elektromágneses mezőn keresztüli csatolás (közel-tér, távol-tér) 11
12 EMC csatolások 12
13 EMC kábelezés - a berendezések leghosszabb elektromos részei a kábelek antenna - elektromos(kapacitív), mágneses(induktív) és elektromágneses csatolás kábelek között - közel-tér: elektromos és mágneses - távol-tér: elektromágneses 13

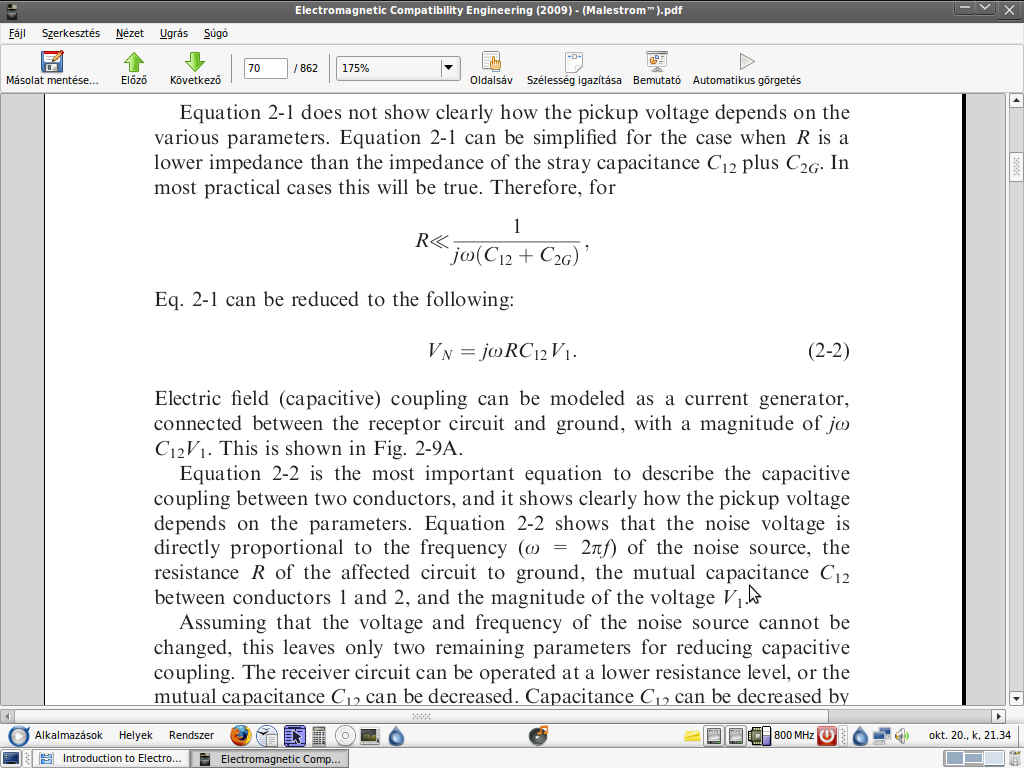

14 EMC kapacitív csatolás 14
15 EMC kapacitív csatolás 15
16 EMC árnyékolás föld nélkül Az árnyékolás nem földelt 2. vezeték ugyanolyan potenciálon van mint az árnyékolás (C2s-en nem esik feszültség) 16
17 EMC árnyékolás földelt Törekedni kell, hogy az árnyékolás minél közelebb legyen a csatlakozási ponthoz! 17
18 EMC induktív csatolás 18
19 EMC induktív csatolás - Indukció (B) a zavarforrás csökkentése pl. csavart érpár, nagyobb távolság a vezetők között - Terület (A) kisebb hurok, csavart érpár - Bezárt szög (Theta) - elhelyezés 19
20 EMC különbség párhuzamosan sorosan 20
21 EMC árnyékolás földelése Ha mindkét végén földeljük akkor kialakulhat áramkör! Ez rossz ha külső zavar van, de... 21
22 EMC árnyékolás földelése egyik végén földelve mindkét végén földelve (koax)...ha az áram az árnyékoláson folyik vissza akkor nincs sugárzott zavar! 22
23 EMC árnyékolás földelése Elegendően nagy frekvencián az árnyékoláson folyik vissza az áram! 23
24 EMC kísérlet 24
25 EMC kísérlet 25
26 EMC kísérlet 26
27 EMC kísérlet 27
28 EMC kísérlet 28
29 EMC szalagkábel 29

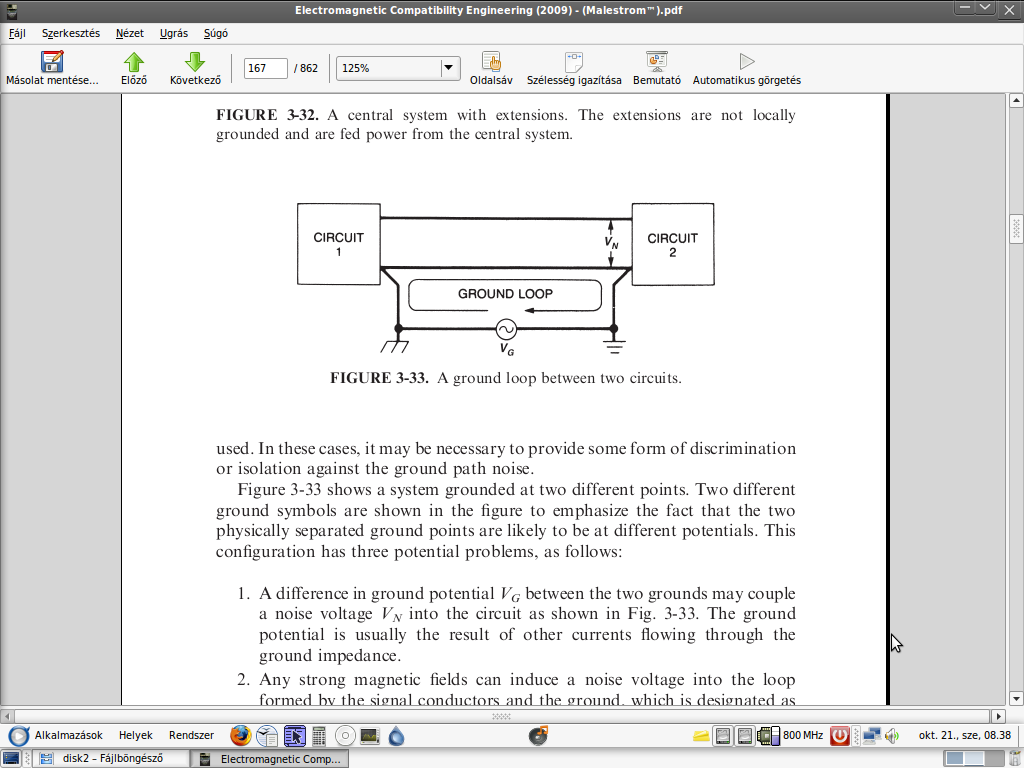

30 EMC föld hurkok - Magyarországi ipari villamos hálózatok általában TN-C-S rendszerűek - Két különálló rendszer összekötése földhurok 30
31 EMC föld hurkok - Védekezés elválasztással - drága, nehéz, frekvenciamenet, DC nincs 31
32 EMC föld hurkok - Védekezés közös módusú fojtás - DC is, nincs áthallás, több jel egy magon 32
33 EMC föld hurkok - Védekezés optikai elválasztás - kicsi, nagy szigetelés 33
