Hexium VIDOC-JANUS Twisted Pair Transmitter Terméklap
|
|
- Regina Ballané
- 8 évvel ezelőtt
- Látták:
Átírás
1 Hexium VIDOC-JANUS Twisted Pair Transmitter Terméklap
2 Hexium Kft. VIDOC-JANUS-TWT 2 1. Általános leírás A TWT (Twisted Pair Transmitter) koaxiális kábelen érkező videojelet fogad, átalakítja differenciális jellé és továbbítja csavart érpáron. Előnyösen alkalmazható olyan helyeken, ahol hosszú kábelen kell továbbítani a videojelet kedvező költségviszonyok mellett. A berendezés impulzusszerű túlfeszültség ellen védett. Az 1. ábra egy tipikus összeállítást mutat. 230V 230V kamera koax koax monitor 1. ábra 2. Bekötés 2.1. CON1 hálózati sorkapocs - Hálózati kábel külső szigetelését kb. 2cm hosszban eltávolítani; - Vezetékek csupaszítása kb. 0,5cm hosszban; - Vezetékek bekötése CON1 sorkapocsba; - A védőföld külön jelölve ( ) KOAX1 koax bemenet - Külső szigetelés eltávolítása kb. 2cm hosszban; - Árnyékolás eltávolítása kb. 1cm hosszban; - Belső szigetelés eltávolítása kb. 0,5cm hosszban; - Kábel leszorítása ill. bekötése KOAX1 sorkapocsba.
3 Hexium Kft. VIDOC-JANUS-TWT CON2 csavart érpárú kimenet - Külső szigetelés eltávolítása kb. 2cm hosszban; - Vezetékek csupaszítása kb. 0,5cm hosszban; - Vezeték rögzítése a +, - jellel ellátott csatlakozási pontba. * Árnyékolt vezeték esetén a földhurok elkerülése végett az árnyékolást csak az egyik végén javasolt bekötni (általában a vevőben). DB1 C2 + C1 U1 C3 C4 C7 LED1 POWER R1 C6 C5 U2 C8 C14 C13 C12 C11 R3 R4 R8 SW1 C10 D3 R6 U3 P1 D2 R5 R7 C15 C16 HEXIUM VIDOC-JANUS TR1 VAR1 D1 R2 D6 C9 JP2 R9 R10 CON2 D5 JP3 D7 G2 Transmitter CON1 KOAX1 JP1 IN 1 G1 D4 + - KOAX OUT TWT 230V AC Twisted-Pair 2.ábra
4 Hexium Kft. VIDOC-JANUS-TWT 4 3. Beállítás Az adó beállítását a vevőben SW1, SW2 0 ill. P1 középállásában célszerű elvégezni. A vevő kimenetére monitort és oszcilloszkópot csatlakoztatva végezzük a beállítást. Az adó oldalon a jelforrás lehet egy ábragenerátor, vagy maga a használandó kamera. Kamera használata esetén olyan témájú képet keressünk, hogy a képtartalomban a fehér szintnek megfelelő jelszint is legyen. Alapbeállításkor (vevőben az SW1, SW2; az adóban SW1 0, a P1 mindkét modulban középállásban van) a monitoron megjelenő kép nagyon elmosódott, és esetleg nem kontrasztos. Egy ilyen képet mutat a 3a ábra. A hozzá tartozó videójel a 3b ábrán látható. 3a.ábra 3b.ábra Az adó optimális beállítása: - SW1 0 állása mellett P1 potméterrel túlvezérlés mentes képet állítunk be. A torzítást főként a fehér részeknél vehetjük észre. Egy túlvezérelt kép és az ahhoz tartozó videójel a 4a, ill. 4b ábrákon látható; 4a.ábra 4b.ábra
5 Hexium Kft. VIDOC-JANUS-TWT 5 - SW1 kódkapcsolóval a legélesebb, legkontúrosabb kép beállítása (5a, 5b ábra); 5a.ábra 5b.ábra - Ha a kép túlkompenzált, akkor az SW1-t kisebb fokozatra kell állítani. Ilyenkor a fehér tartományoknál a kép megtörik, vagy a kép felső része elhajlik. Az oszcilloszkópon látható videójelen a fel-, ill. a lefutóéleknél nagy túllövések tapasztalhatóak. Egy ilyen túlkompenzált esetet mutat a 6a, és a 6b ábra. 6a.ábra 6b.ábra - Túlvezérlés esetén P1 potméterrel korrigálhatunk. Oszcilloszkópon a jel torzulása, vágása jól ellenőrizhető. Oszcilloszkóp hiányában kis tapasztalattal, monitorral is jó beállítás végezhető.

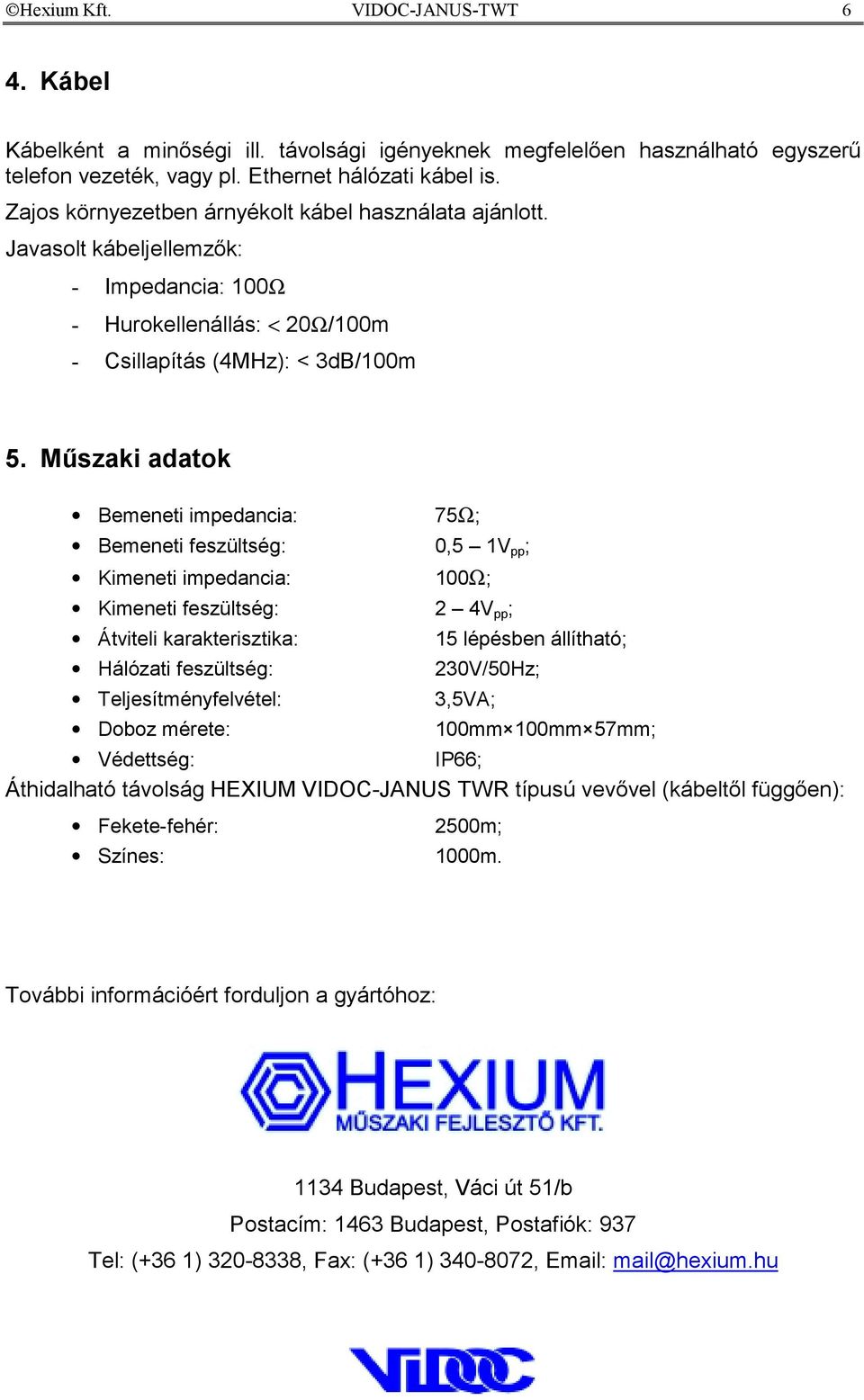

6 Hexium Kft. VIDOC-JANUS-TWT 6 4. Kábel Kábelként a minőségi ill. távolsági igényeknek megfelelően használható egyszerű telefon vezeték, vagy pl. Ethernet hálózati kábel is. Zajos környezetben árnyékolt kábel használata ajánlott. Javasolt kábeljellemzők: - Impedancia: 100Ω - Hurokellenállás: < 20Ω/100m - Csillapítás (4MHz): < 3dB/100m 5. Műszaki adatok Bemeneti impedancia: 75Ω; Bemeneti feszültség: 0,5 1V pp ; Kimeneti impedancia: 100Ω; Kimeneti feszültség: 2 4V pp ; Átviteli karakterisztika: 15 lépésben állítható; Hálózati feszültség: 230V/50Hz; Teljesítményfelvétel: 3,5VA; Doboz mérete: 100mm 100mm 57mm; Védettség: IP66; Áthidalható távolság HEXIUM VIDOC-JANUS TWR típusú vevővel (kábeltől függően): Fekete-fehér: 2500m; Színes: 1000m. További információért forduljon a gyártóhoz: 1134 Budapest, Váci út 51/b Postacím: 1463 Budapest, Postafiók: 937 Tel: (+36 1) , Fax: (+36 1) , mail@hexium.hu
