1 ELECTRONIC-STAR Mikrofon rendszer

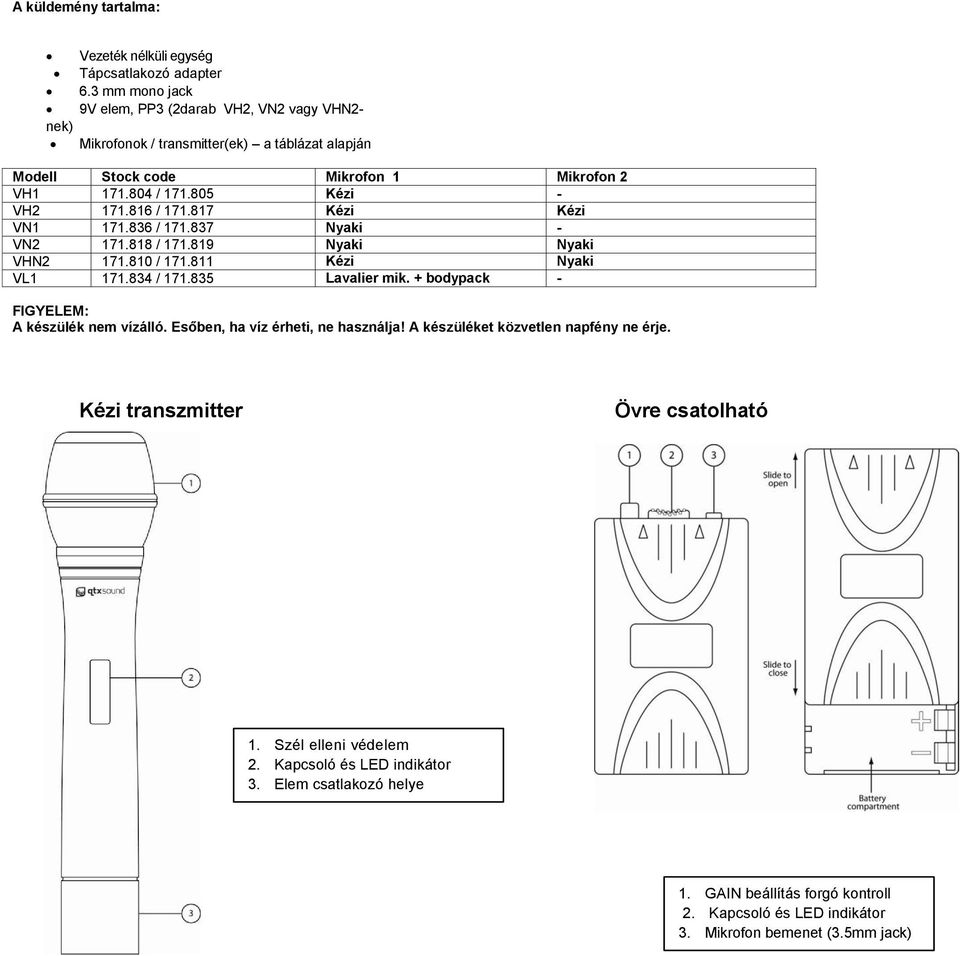

2 A küldemény tartalma: Vezeték nélküli egység csatlakozó adapter 6.3 mm mono jack 9V elem, PP3 (2darab VH2, VN2 vagy VHN2- nek) Mikrofonok / transmitter(ek) a táblázat alapján Modell Stock code Mikrofon 1 Mikrofon 2 VH / Kézi - VH / Kézi Kézi VN / Nyaki - VN / Nyaki Nyaki VHN / Kézi Nyaki VL / Lavalier mik. + bodypack - FIGYELEM: A készülék nem vízálló. Esőben, ha víz érheti, ne használja! A készüléket közvetlen napfény ne érje. Kézi transzmitter Övre csatolható 1. Szél elleni védelem 2. Kapcsoló és LED indikátor 3. Elem csatlakozó helye 1. GAIN beállítás forgó kontroll 2. Kapcsoló és LED indikátor 3. Mikrofon bemenet (3.5mm jack)

805 Kézi - VH2 171.816 / 171.817 Kézi Kézi VN1 171.836 / 171.837 Nyaki - VN2 171.818 / 171.819 Nyaki Nyaki VHN2 171.810 / 171.811 Kézi Nyaki VL1 171.834 / 171.835 Lavalier mik.

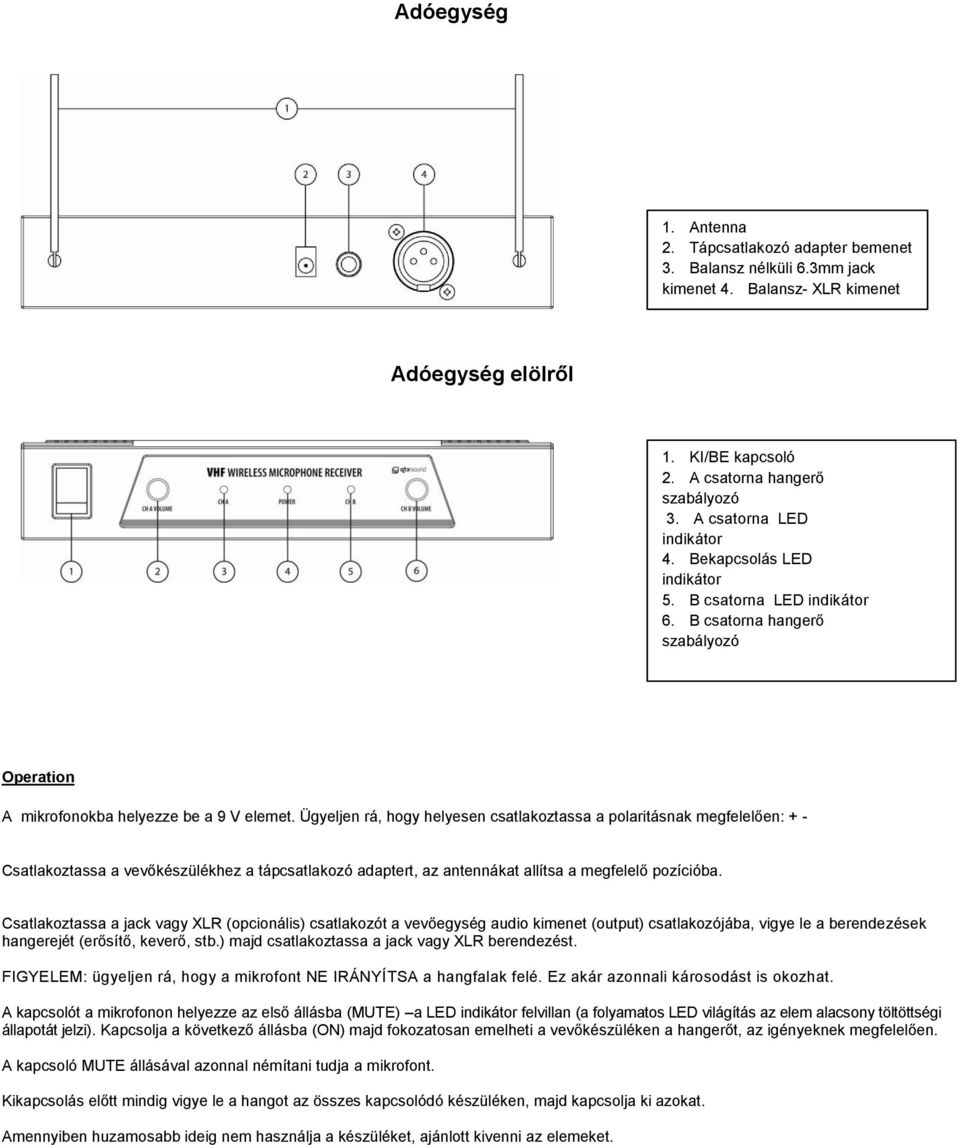

3 Adóegység 1. Antenna 2. csatlakozó adapter bemenet 3. Balansz nélküli 6.3mm jack kimenet 4. Balansz- XLR kimenet Adóegység elölről 1. KI/BE kapcsoló 2. A csatorna hangerő szabályozó 3. A csatorna LED indikátor 4. Bekapcsolás LED indikátor 5. B csatorna LED indikátor 6. B csatorna hangerő szabályozó Operation A mikrofonokba helyezze be a 9 V elemet. Ügyeljen rá, hogy helyesen csatlakoztassa a polaritásnak megfelelően: + - Csatlakoztassa a vevőkészülékhez a tápcsatlakozó adaptert, az antennákat allítsa a megfelelő pozícióba. Csatlakoztassa a jack vagy XLR (opcionális) csatlakozót a vevőegység audio kimenet (output) csatlakozójába, vigye le a berendezések hangerejét (erősítő, keverő, stb.) majd csatlakoztassa a jack vagy XLR berendezést. FIGYELEM: ügyeljen rá, hogy a mikrofont NE IRÁNYÍTSA a hangfalak felé. Ez akár azonnali károsodást is okozhat. A kapcsolót a mikrofonon helyezze az első állásba (MUTE) a LED indikátor felvillan (a folyamatos LED világítás az elem alacsony töltöttségi állapotát jelzi). Kapcsolja a következő állásba (ON) majd fokozatosan emelheti a vevőkészüléken a hangerőt, az igényeknek megfelelően. A kapcsoló MUTE állásával azonnal némítani tudja a mikrofont. Kikapcsolás előtt mindig vigye le a hangot az összes kapcsolódó készüléken, majd kapcsolja ki azokat. Amennyiben huzamosabb ideig nem használja a készüléket, ajánlott kivenni az elemeket.

Ügyeljen rá, hogy helyesen csatlakoztassa a polaritásnak megfelelően: + - Csatlakoztassa a vevőkészülékhez a tápcsatlakozó adaptert, az antennákat allítsa a megfelelő pozícióba.

4 SPECIFIKÁCIÓK VHF MHz Frequencia stabilitás ±0.005% Maximum deviáció ±30kHz Audio frequencia válasz 40Hz 20kHz JEL / ZAJ ráció >85dB Audio dinamikus tartomány >80dB T.H.D. 0.2% Maximális tartomány 50m Üzemelési hőmérséklet -10ºC to +50ºC VEVŐ EGYSÉG Audio kimenetek Kontroll kezelők LED indikátorok 10Vac 250mA XLR (balanced), Jack (unbalanced) Power On/Off, Mic. Volume(s) Power, Signal 43 x 213 x 180mm 340g KÉZI TRANSZMITTER (VH1, VH2, VHN2) Elem Kapcsoló RF emisszió (elemek nélkül) Dinamikus kardoid karakterisztika 9Vdc, PP3 Power / Mute / On <10mW 235 x 44mmØ 176g ÖVRE CSATOLHATÓ TRANSZMITTER (VN1, VN2, VHN2, VL1) Elem 9Vdc, PP3 Kapcsoló Power / Mute / On Kompatibilis mikrofonok , , RF emisszió <10mW Dimensions 105 x 60 x 30mm (elemek nélkül) 77g NYAKI MIKROFON (VN1, VN2, VHN2) Kondenz kardoid karakterisztika 3V phantom öv.-től 140 x 180 x 60mm 25g LAVALIER MIKROFON (VL1) Kondenz kardoid karakterisztika 3V phantom öv.-től 40 x 27 x 20mm 20g FREKVENCIA TÁBLÁZAT Model Verzió Stock code Mic 1 Mic 2 VH1 VH2 VN1 VN2 VHN2 VL EU MHz EU MHz UK 173.8MHz UK 174.5MHz EU MHz MHz EU MHz 201.4MHz UK 173.8MHz 174.8MHz UK 174.1MHz 175.0MHz EU MHz EU MHz UK 173.8MHz UK 174.5MHz EU MHz MHz EU MHz 201.4MHz UK 173.8MHz 174.8MHz UK 174.1MHz 175.0MHz EU MHz MHz EU MHz 201.4MHz UK 173.8MHz 174.8MHz UK 174.1MHz 175.0MHz EU MHz EU MHz UK 173.8MHz UK 174.5MHz -

Volume(s) Power, Signal 43 x 213 x 180mm 340g KÉZI TRANSZMITTER (VH1, VH2, VHN2) Elem Kapcsoló RF emisszió (elemek nélkül) Dinamikus kardoid karakterisztika 9Vdc, PP3 Power / Mute / On <10mW 235 x

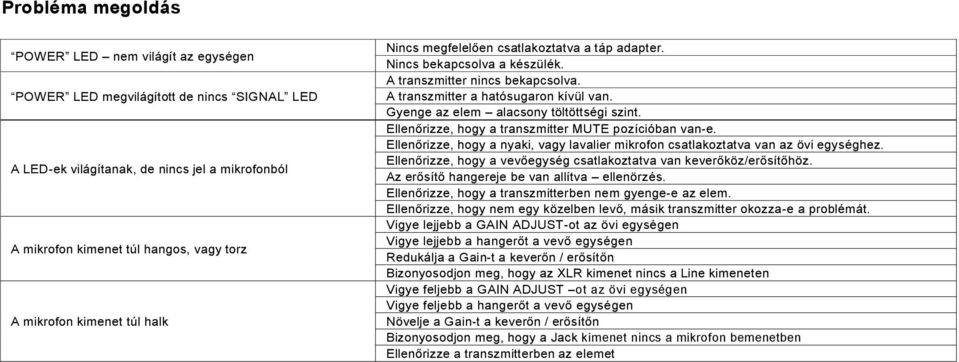

5 Probléma megoldás POWER LED nem világít az egységen POWER LED megvilágított de nincs SIGNAL LED A LED-ek világítanak, de nincs jel a mikrofonból A mikrofon kimenet túl hangos, vagy torz A mikrofon kimenet túl halk Nincs megfelelően csatlakoztatva a táp adapter. Nincs bekapcsolva a készülék. A transzmitter nincs bekapcsolva. A transzmitter a hatósugaron kívül van. Gyenge az elem alacsony töltöttségi szint. Ellenőrizze, hogy a transzmitter MUTE pozícióban van-e. Ellenőrizze, hogy a nyaki, vagy lavalier mikrofon csatlakoztatva van az övi egységhez. Ellenőrizze, hogy a vevőegység csatlakoztatva van keverőköz/erősítőhöz. Az erősítő hangereje be van allítva ellenörzés. Ellenőrizze, hogy a transzmitterben nem gyenge-e az elem. Ellenőrizze, hogy nem egy közelben levő, másik transzmitter okozza-e a problémát. Vigye lejjebb a GAIN ADJUST-ot az övi egységen Vigye lejjebb a hangerőt a vevő egységen Redukálja a Gain-t a keverőn / erősítőn Bizonyosodjon meg, hogy az XLR kimenet nincs a Line kimeneten Vigye feljebb a GAIN ADJUST ot az övi egységen Vigye feljebb a hangerőt a vevő egységen Növelje a Gain-t a keverőn / erősítőn Bizonyosodjon meg, hogy a Jack kimenet nincs a mikrofon bemenetben Ellenőrizze a transzmitterben az elemet

Gyenge az elem alacsony töltöttségi szint. Ellenőrizze, hogy a transzmitter MUTE pozícióban van-e. Ellenőrizze, hogy a nyaki, vagy lavalier mikrofon csatlakoztatva van az övi egységhez.
