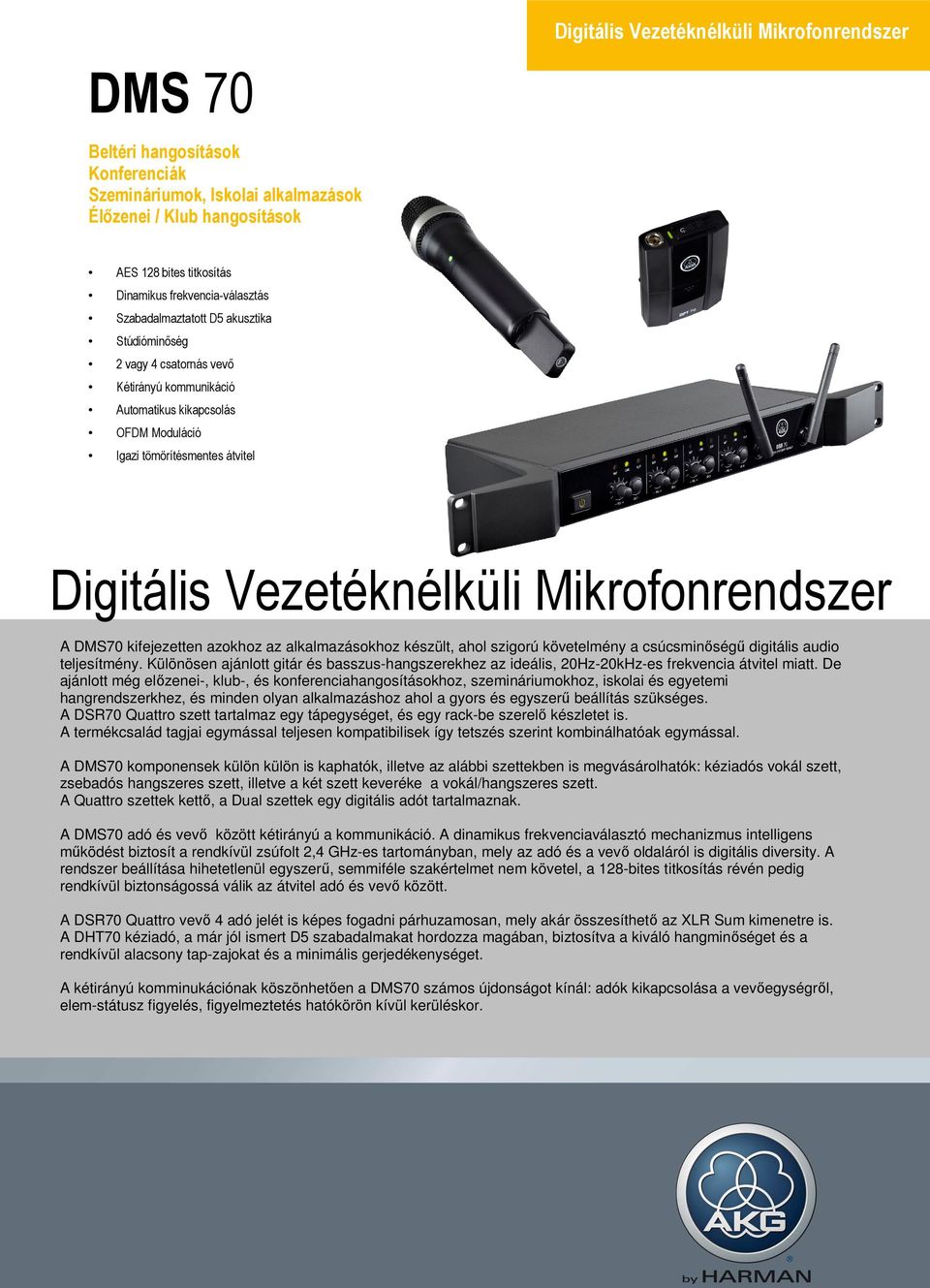

1 DMS 70 Beltéri hangosítások Konferenciák Szemináriumok, Iskolai alkalmazások Élőzenei / Klub hangosítások AES 128 bites titkosítás Dinamikus frekvencia-választás Szabadalmaztatott D5 akusztika Stúdióminőség 2 vagy 4 csatornás vevő Kétirányú kommunikáció Automatikus kikapcsolás OFDM Moduláció Igazi tömörítésmentes átvitel A DMS70 kifejezetten azokhoz az alkalmazásokhoz készült, ahol szigorú követelmény a csúcsminőségű digitális audio teljesítmény. Különösen ajánlott gitár és basszus-hangszerekhez az ideális, 20Hz-20kHz-es frekvencia átvitel miatt. De ajánlott még előzenei-, klub-, és konferenciahangosításokhoz, szemináriumokhoz, iskolai és egyetemi hangrendszerkhez, és minden olyan alkalmazáshoz ahol a gyors és egyszerű beállítás szükséges. A DSR70 Quattro szett tartalmaz egy tápegységet, és egy rack-be szerelő készletet is. A termékcsalád tagjai egymással teljesen kompatibilisek így tetszés szerint kombinálhatóak egymással. A DMS70 komponensek külön külön is kaphatók, illetve az alábbi szettekben is megvásárolhatók: kéziadós vokál szett, zsebadós hangszeres szett, illetve a két szett keveréke a vokál/hangszeres szett. A Quattro szettek kettő, a Dual szettek egy digitális adót tartalmaznak. A DMS70 adó és vevő között kétirányú a kommunikáció. A dinamikus frekvenciaválasztó mechanizmus intelligens működést biztosít a rendkívül zsúfolt 2,4 GHz-es tartományban, mely az adó és a vevő oldaláról is digitális diversity. A rendszer beállítása hihetetlenül egyszerű, semmiféle szakértelmet nem követel, a 128-bites titkosítás révén pedig rendkívül biztonságossá válik az átvitel adó és vevő között. A DSR70 Quattro vevő 4 adó jelét is képes fogadni párhuzamosan, mely akár összesíthető az XLR Sum kimenetre is. A DHT70 kéziadó, a már jól ismert D5 szabadalmakat hordozza magában, biztosítva a kiváló hangminőséget és a rendkívül alacsony tap-zajokat és a minimális gerjedékenységet. A kétirányú komminukációnak köszönhetően a DMS70 számos újdonságot kínál: adók kikapcsolása a vevőegységről, elem-státusz figyelés, figyelmeztetés hatókörön kívül kerüléskor.

követelmény a csúcsminőségű digitális audio teljesítmény. Különösen ajánlott gitár és basszus-hangszerekhez az ideális, 20Hz-20kHz-es frekvencia átvitel miatt.

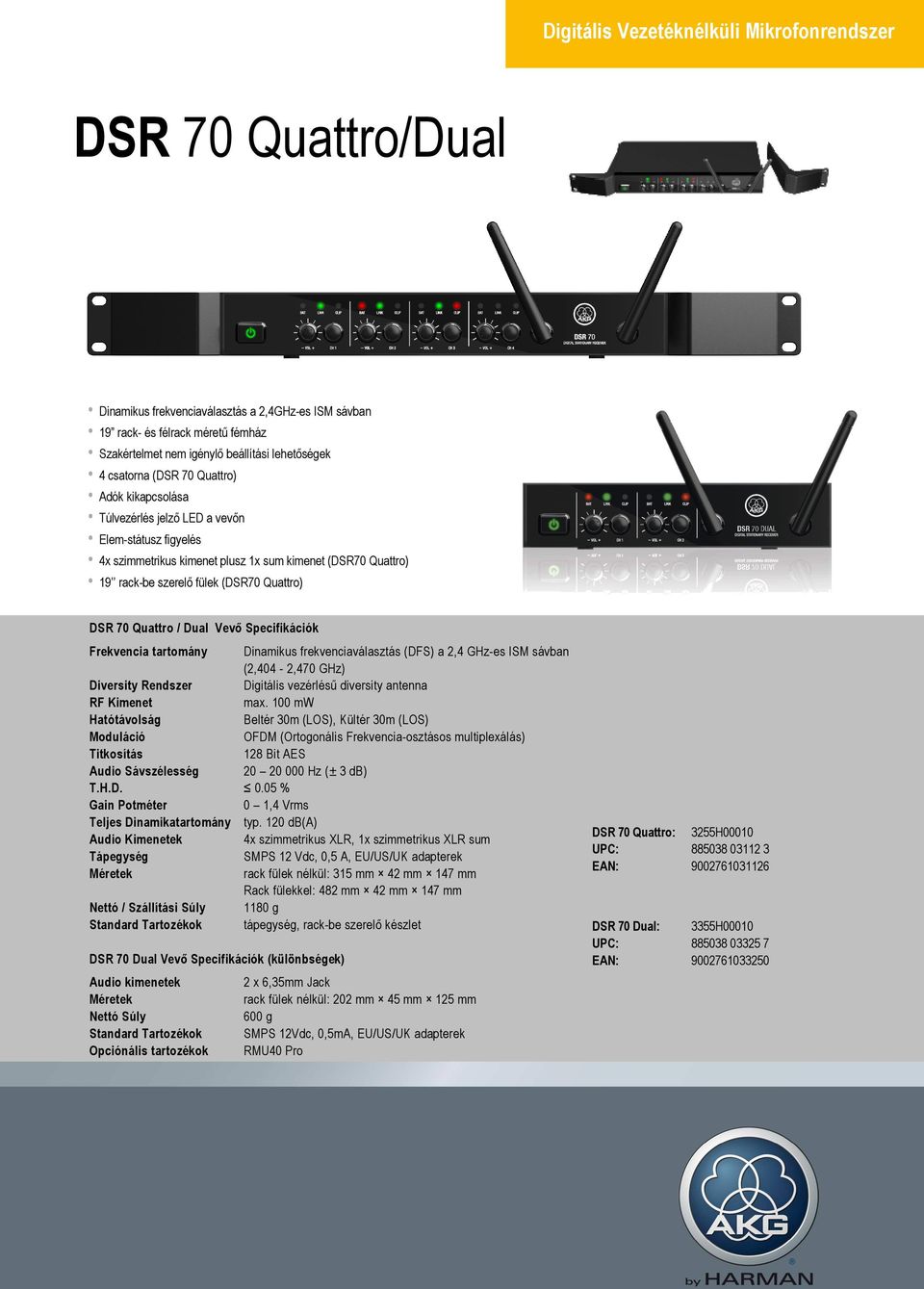

2 DSR 70 Quattro/Dual Dinamikus frekvenciaválasztás a 2,4GHz-es ISM sávban 19 rack- és félrack méretű fémház Szakértelmet nem igénylő beállítási lehetőségek 4 csatorna (DSR 70 Quattro) Adók kikapcsolása Túlvezérlés jelző LED a vevőn Elem-státusz figyelés 4x szimmetrikus kimenet plusz 1x sum kimenet (DSR70 Quattro) 19 rack-be szerelő fülek (DSR70 Quattro) DSR 70 Quattro / Dual Vevő Specifikációk Frekvencia tartomány Dinamikus frekvenciaválasztás (DFS) a 2,4 GHz-es ISM sávban (2,404-2,470 GHz) Diversity Rendszer Digitális vezérlésű diversity antenna RF Kimenet max. 100 mw Hatótávolság Beltér 30m (LOS), Kültér 30m (LOS) Moduláció OFDM (Ortogonális Frekvencia-osztásos multiplexálás) Titkosítás 128 Bit AES Audio Sávszélesség Hz (± 3 db) T.H.D % Gain Potméter 0 1,4 Vrms Teljes Dinamikatartomány typ. 120 db(a) Audio Kimenetek 4x szimmetrikus XLR, 1x szimmetrikus XLR sum Tápegység SMPS 12 Vdc, 0,5 A, EU/US/UK adapterek rack fülek nélkül: 315 mm 42 mm 147 mm Rack fülekkel: 482 mm 42 mm 147 mm Nettó / Szállítási Súly 1180 g Standard Tartozékok tápegység, rack-be szerelő készlet DSR 70 Dual Vevő Specifikációk (különbségek) Audio kimenetek Nettó Súly Standard Tartozékok Opciónális tartozékok 2 x 6,35mm Jack rack fülek nélkül: 202 mm 45 mm 125 mm 600 g SMPS 12Vdc, 0,5mA, EU/US/UK adapterek RMU40 Pro DSR 70 Quattro: 3255H DSR 70 Dual: 3355H

Specifikációk Frekvencia tartomány Dinamikus frekvenciaválasztás (DFS) a 2,4 GHz-es ISM sávban (2,404-2,470 GHz) Diversity Rendszer Digitális vezérlésű diversity antenna RF Kimenet max.

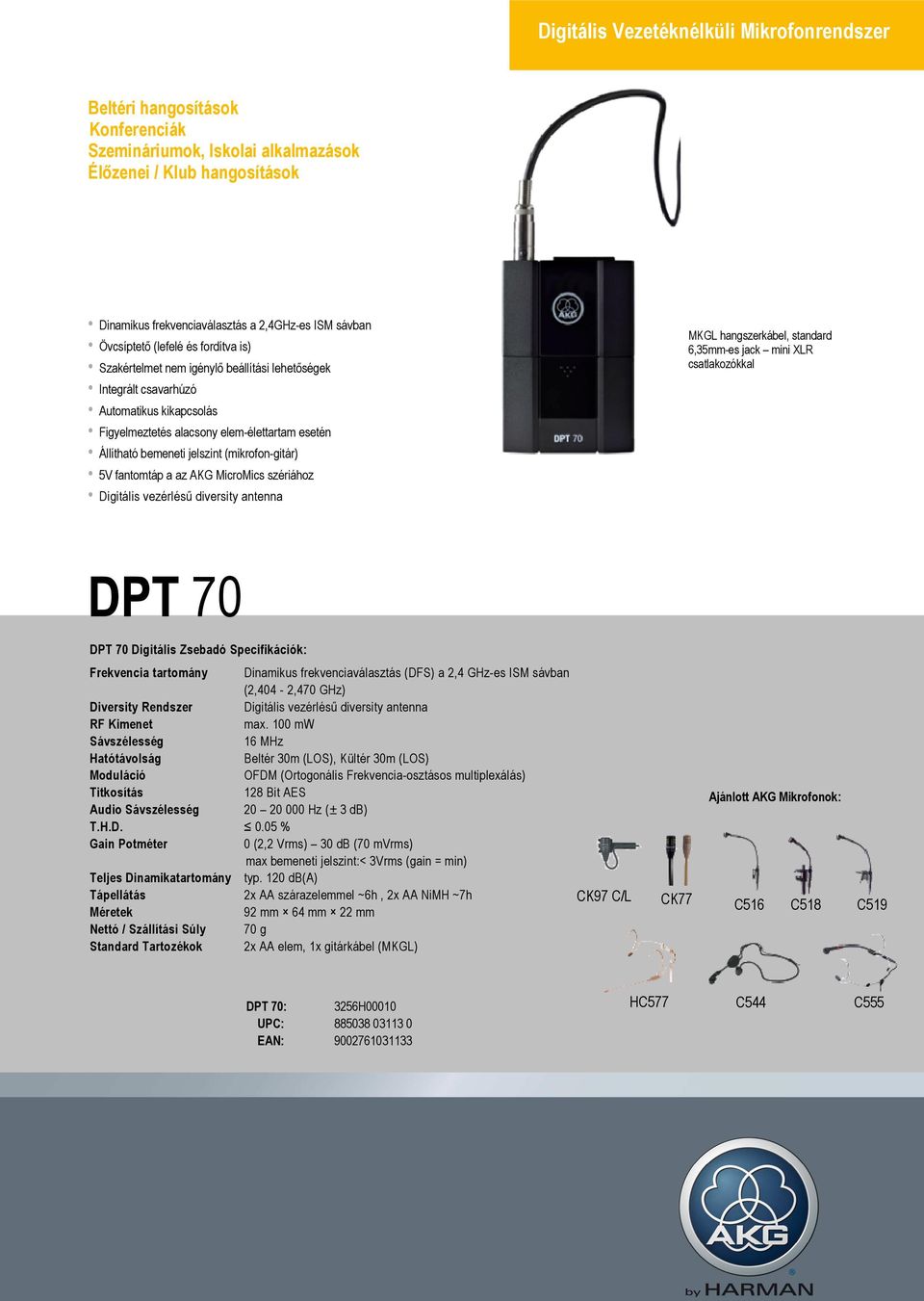

3 Beltéri hangosítások Konferenciák Szemináriumok, Iskolai alkalmazások Élőzenei / Klub hangosítások Dinamikus frekvenciaválasztás a 2,4GHz-es ISM sávban Övcsíptető (lefelé és fordítva is) Szakértelmet nem igénylő beállítási lehetőségek Integrált csavarhúzó Automatikus kikapcsolás Figyelmeztetés alacsony elem-élettartam esetén Állítható bemeneti jelszint (mikrofon-gitár) 5V fantomtáp a az AKG MicroMics szériához Digitális vezérlésű diversity antenna MKGL hangszerkábel, standard 6,35mm-es jack mini XLR csatlakozókkal DPT 70 DPT 70 Digitális Zsebadó Specifikációk: Frekvencia tartomány Dinamikus frekvenciaválasztás (DFS) a 2,4 GHz-es ISM sávban (2,404-2,470 GHz) Diversity Rendszer Digitális vezérlésű diversity antenna RF Kimenet max. 100 mw Sávszélesség 16 MHz Hatótávolság Beltér 30m (LOS), Kültér 30m (LOS) Moduláció OFDM (Ortogonális Frekvencia-osztásos multiplexálás) Titkosítás 128 Bit AES Audio Sávszélesség Hz (± 3 db) T.H.D % Gain Potméter 0 (2,2 Vrms) 30 db (70 mvrms) max bemeneti jelszint:< 3Vrms (gain = min) Teljes Dinamikatartomány typ. 120 db(a) Tápellátás 2x AA szárazelemmel ~6h, 2x AA NiMH ~7h CK97 C/L 92 mm 64 mm 22 mm Nettó / Szállítási Súly 70 g Standard Tartozékok 2x AA elem, 1x gitárkábel (MKGL) Ajánlott AKG Mikrofonok: CK77 C516 C518 C519 DPT 70: 3256H tó HC577 C544 C555

MicroMics szériához Digitális vezérlésű diversity antenna MKGL hangszerkábel, standard 6,35mm-es jack mini XLR csatlakozókkal DPT 70 DPT 70 Digitális Zsebadó Specifikációk: Frekvencia tartomány

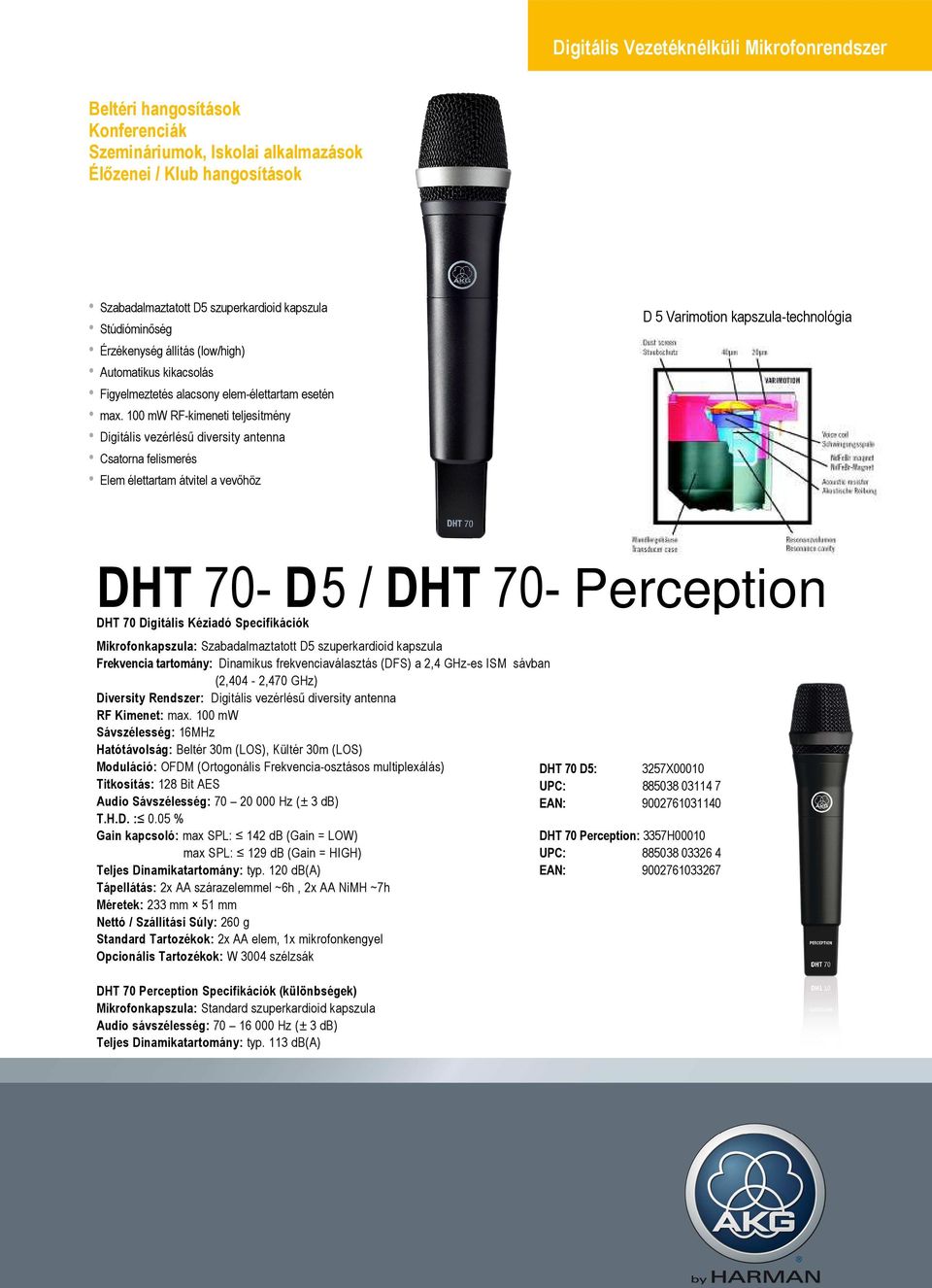

4 Beltéri hangosítások Konferenciák Szemináriumok, Iskolai alkalmazások Élőzenei / Klub hangosítások Szabadalmaztatott D5 szuperkardioid kapszula Stúdióminőség D 5 Varimotion kapszula-technológia Érzékenység állítás (low/high) Automatikus kikacsolás Figyelmeztetés alacsony elem-élettartam esetén max. 100 mw RF-kimeneti teljesítmény Digitális vezérlésű diversity antenna Csatorna felismerés Elem élettartam átvitel a vevőhöz DHT 70- D 5 / DHT 70- Perception DHT 70 Digitális Kéziadó Specifikációk Mikrofonkapszula: Szabadalmaztatott D5 szuperkardioid kapszula Frekvencia tartomány: Dinamikus frekvenciaválasztás (DFS) a 2,4 GHz-es ISM sávban (2,404-2,470 GHz) Diversity Rendszer: Digitális vezérlésű diversity antenna RF Kimenet: max. 100 mw Sávszélesség: 16MHz Hatótávolság: Beltér 30m (LOS), Kültér 30m (LOS) Moduláció: OFDM (Ortogonális Frekvencia-osztásos multiplexálás) DHT 70 D5: 3257X00010 Titkosítás: 128 Bit AES Audio Sávszélesség: Hz (± 3 db) T.H.D. : 0.05 % Gain kapcsoló: max SPL: 142 db (Gain = LOW) DHT 70 Perception: 3357H00010 max SPL: 129 db (Gain = HIGH) Teljes Dinamikatartomány: typ. 120 db(a) Tápellátás: 2x AA szárazelemmel ~6h, 2x AA NiMH ~7h : 233 mm 51 mm Nettó / Szállítási Súly: 260 g Standard Tartozékok: 2x AA elem, 1x mikrofonkengyel Opcionális Tartozékok: W 3004 szélzsák DHT 70 Perception Specifikációk (különbségek) Mikrofonkapszula: Standard szuperkardioid kapszula Audio sávszélesség: Hz (± 3 db) Teljes Dinamikatartomány: typ. 113 db(a)

100 mw RF-kimeneti teljesítmény Digitális vezérlésű diversity antenna Csatorna felismerés Elem élettartam átvitel a vevőhöz DHT 70- D 5 / DHT 70- Perception DHT 70 Digitális Kéziadó Specifikációk

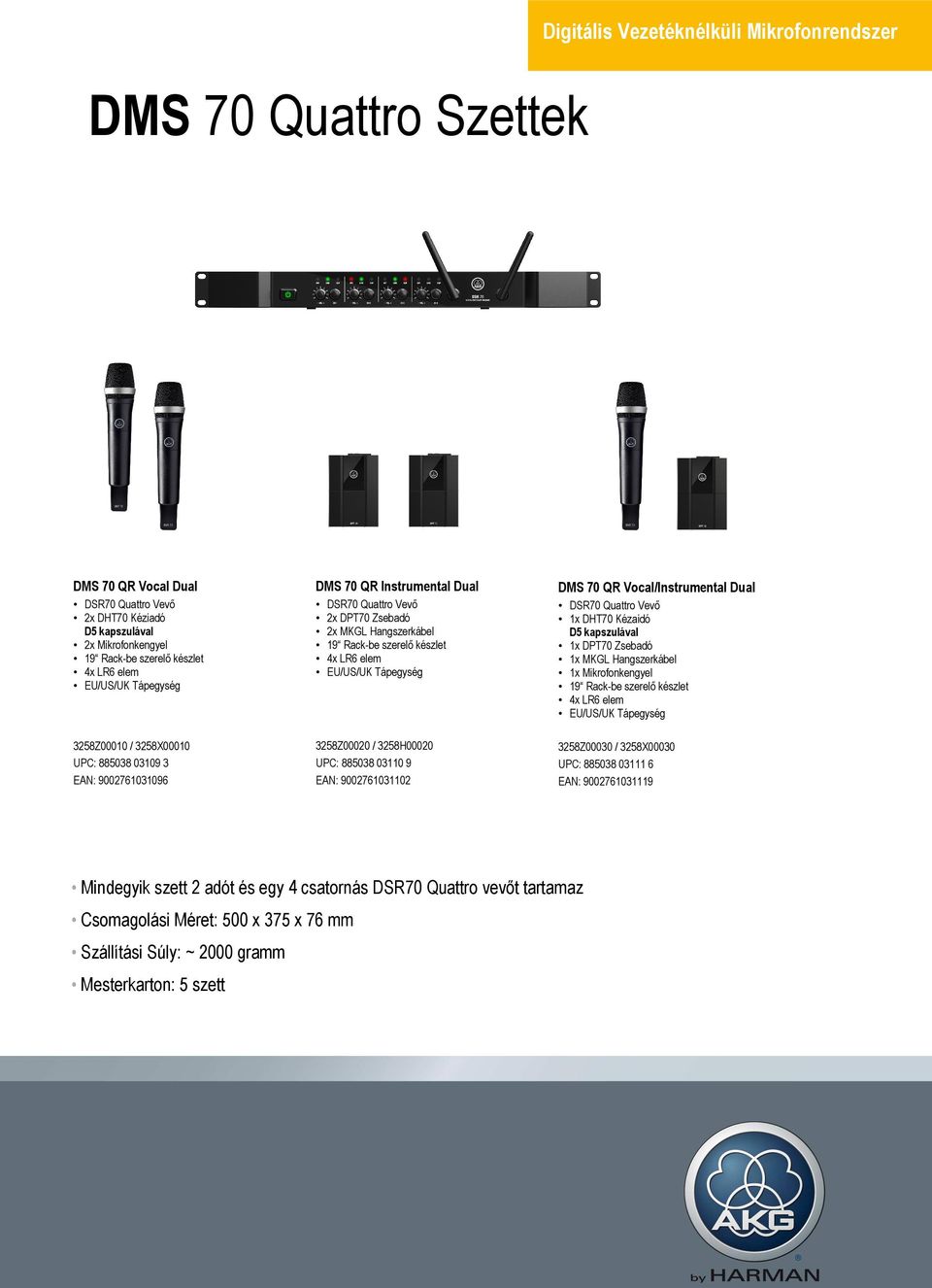

5 DMS 70 Quattro Szettek DMS 70 QR Vocal Dual DMS 70 QR Instrumental Dual DSR70 Quattro Vevő 2x DHT70 Kéziadó D5 kapszulával 2x Mikrofonkengyel 19 Rack-be szerelő készlet 4x LR6 elem EU/US/UK Tápegység 3258Z00010 / 3258X Z00020 / 3258H DSR70 Quattro Vevő 2x DPT70 Zsebadó 2x MKGL Hangszerkábel 19 Rack-be szerelő készlet 4x LR6 elem EU/US/UK Tápegység DMS 70 QR Vocal/Instrumental Dual DSR70 Quattro Vevő 1x DHT70 Kézaidó D5 kapszulával 1x DPT70 Zsebadó 1x MKGL Hangszerkábel 1x Mikrofonkengyel 19 Rack-be szerelő készlet 4x LR6 elem EU/US/UK Tápegység 3258Z00030 / 3258X Mindegyik szett 2 adót és egy 4 csatornás DSR70 Quattro vevőt tartamaz Csomagolási Méret: 500 x 375 x 76 mm Szállítási Súly: ~ 2000 gramm Mesterkarton: 5 szett

elem EU/US/UK Tápegység DMS 70 QR Vocal/Instrumental Dual DSR70 Quattro Vevő 1x DHT70 Kézaidó D5 kapszulával 1x DPT70 Zsebadó 1x MKGL Hangszerkábel 1x Mikrofonkengyel 19 Rack-be szerelő készlet 4x

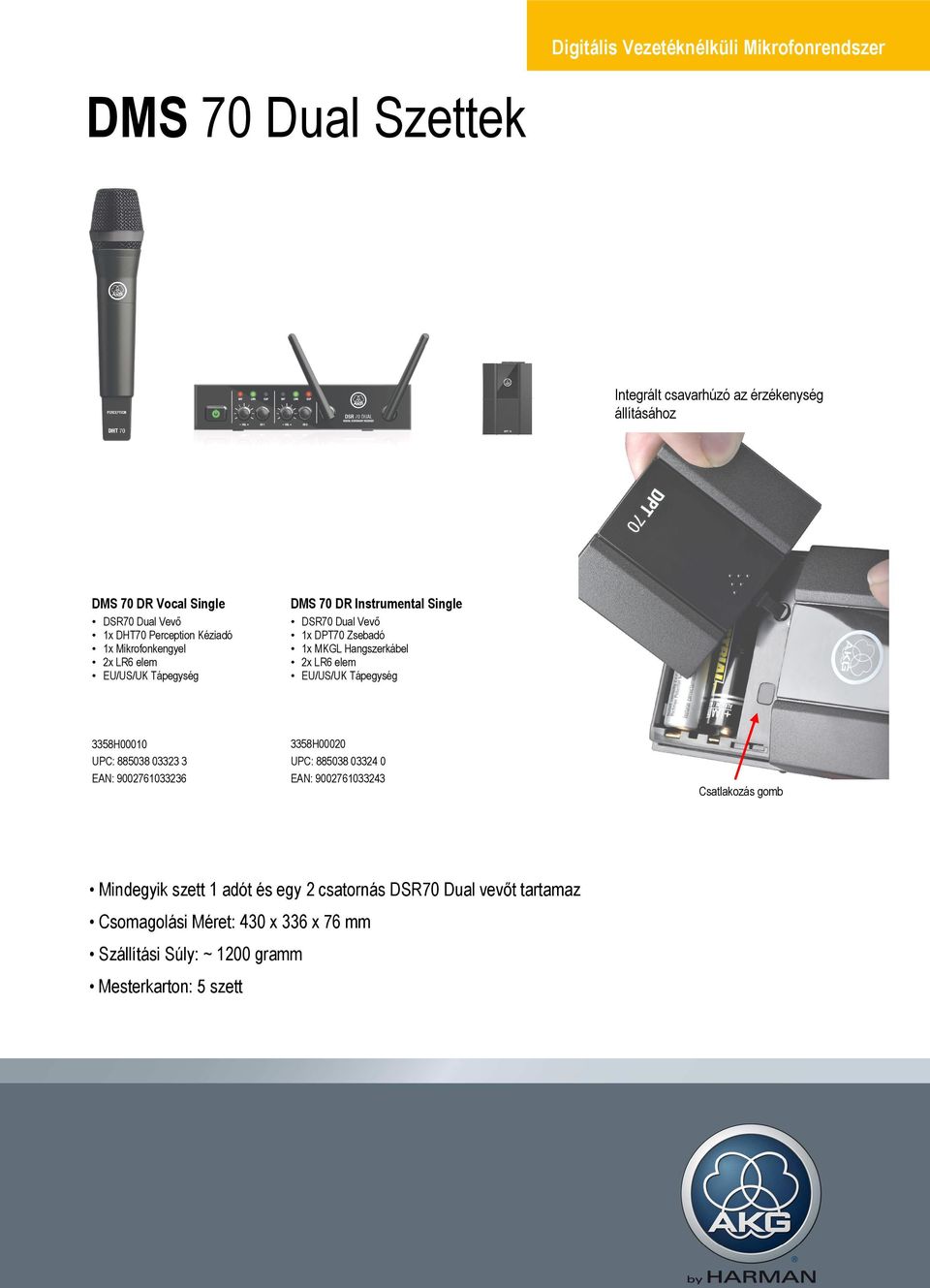

6 DMS 70 Dual Szettek Integrált csavarhúzó az érzékenység állításához DMS 70 DR Vocal Single DSR70 Dual Vevő 1x DHT70 Perception Kéziadó 1x Mikrofonkengyel 2x LR6 elem EU/US/UK Tápegység 3358H DMS 70 DR Instrumental Single DSR70 Dual Vevő 1x DPT70 Zsebadó 1x MKGL Hangszerkábel 2x LR6 elem EU/US/UK Tápegység 3358H Csatlakozás gomb Mindegyik szett 1 adót és egy 2 csatornás DSR70 Dual vevőt tartamaz Csomagolási Méret: 430 x 336 x 76 mm Szállítási Súly: ~ 1200 gramm Mesterkarton: 5 szett

DPT70 Zsebadó 1x MKGL Hangszerkábel 2x LR6 elem EU/US/UK Tápegység 3358H00020 885038 03324 0 9002761033243 Csatlakozás gomb Mindegyik

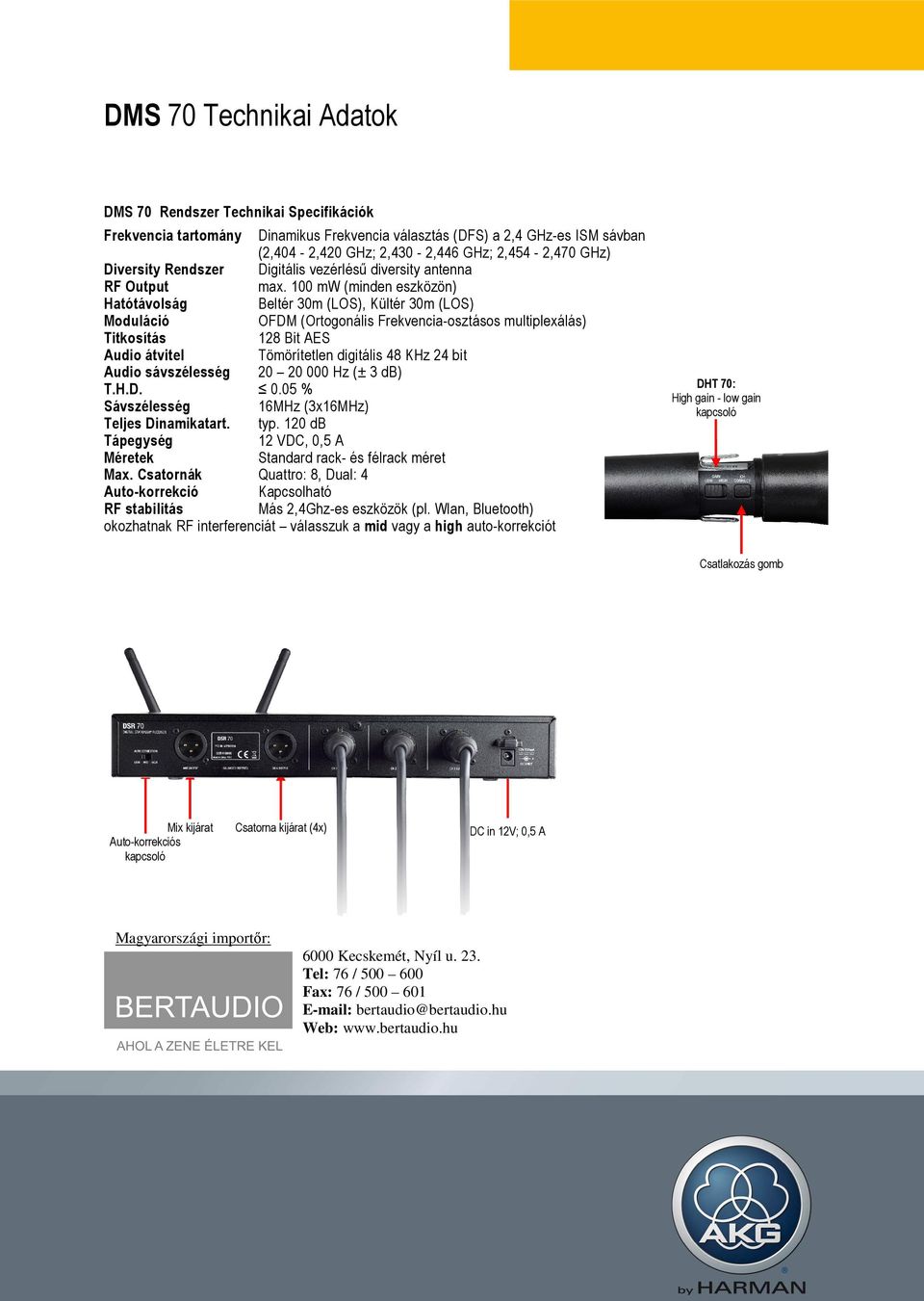

7 DMS 70 Technikai Adatok DMS 70 Rendszer Technikai Specifikációk Frekvencia tartomány Dinamikus Frekvencia választás (DFS) a 2,4 GHz-es ISM sávban (2,404-2,420 GHz; 2,430-2,446 GHz; 2,454-2,470 GHz) Diversity Rendszer Digitális vezérlésű diversity antenna RF Output max. 100 mw (minden eszközön) Hatótávolság Beltér 30m (LOS), Kültér 30m (LOS) Moduláció OFDM (Ortogonális Frekvencia-osztásos multiplexálás) Titkosítás 128 Bit AES Audio átvitel Tömörítetlen digitális 48 KHz 24 bit Audio sávszélesség Hz (± 3 db) T.H.D % Sávszélesség 16MHz (3x16MHz) Teljes Dinamikatart. typ. 120 db Tápegység 12 VDC, 0,5 A Standard rack- és félrack méret Max. Csatornák Quattro: 8, Dual: 4 Auto-korrekció Kapcsolható RF stabilitás Más 2,4Ghz-es eszközök (pl. Wlan, Bluetooth) okozhatnak RF interferenciát válasszuk a mid vagy a high auto-korrekciót DHT 70: High gain - low gain kapcsoló Csatlakozás gomb Mix kijárat Auto-korrekciós kapcsoló Csatorna kijárat (4x) DC in 12V; 0,5 A Magyarországi importőr: 6000 Kecskemét, Nyíl u. 23. Tel: 76 / Fax: 76 / bertaudio@bertaudio.hu Web:

100 mw (minden eszközön) Hatótávolság Beltér 30m (LOS), Kültér 30m (LOS) Moduláció OFDM (Ortogonális Frekvencia-osztásos multiplexálás) Titkosítás 128 Bit AES Audio átvitel Tömörítetlen digitális 48
