2 H Köszönjük, hogy a MELICONI termékét választotta! AV 100 jelátadó segítségével vezeték nélkül továbbíthatja audio/video készülékeinek (videó lejátszó, DVD, dekóder/sat, videokamera) jelét egy második (távoli), akár egy másik szobában elhelyezett TV készüléke felé. A CSOMAG TARTALMA 1 audio/video jeladó SCART átmenő kábellel és IR jelátadó 1 audio/video vevő SCART kábellel 2 adapter: bemenet 230V ~ 50Hz, kimenet 9 VDC 300mA 1 használati utasítás MEGJEGYZÉS: Az AV 100 csak SCART csatlakozóval rendelkező készülékkel használható! Ne használja nedves helyen, vagy víz közelében! Ne tegye ki hőhatásnak! Ne takarja le! Csak gyári adapterrel használja! Az adaptert csak 230 V~ 50Hz hálózathoz csatlakoztassa! Ne nyissa fel a készüléket! Csak beltéri használatra! Kapcsolja ki a jelátadó készüléket, ha huzamosabb ideig nem használja! Az AV 100 egy adóból és egy vevőből áll, melyeket a fő illetve a távoli TV készülékekhez kell csatlakoztatni. A két készülék megkülönböztetésében a rajtuk található TRANSMITTER (ADÓ) és RECIVER (VEVŐ) címkék segítenek. Minden csatlakozásnak SCART csatlakozásnak kell lenni. Ahhoz, hogy a távoli TV-n, minden audio/video készülékének jelét foghassa, amelyek a fő TVhez vannak csatlakoztatva, csatlakoztassa a készülékeket az 1. képen látható módon. Az AV 100 annak a készüléknek a jelét fogja továbbítani, amelyik be van kapcsolva. Ehhez a többi készüléknek készenléti helyzetben kell lennie. MEGJEGYZÉS: Amennyiben a fő TV két SCART csatlakozóval rendelkezik, úgy akár nézheti az egyik készülék jelét a fő TV-n és elküldheti egy másik készülék jelét a távoli TV-re. Ehhez csatlakoztassa az egyik készüléket az AV 100 átmenő SCART kábeléhez, a másikat közvetlenül a fő TV-hez.

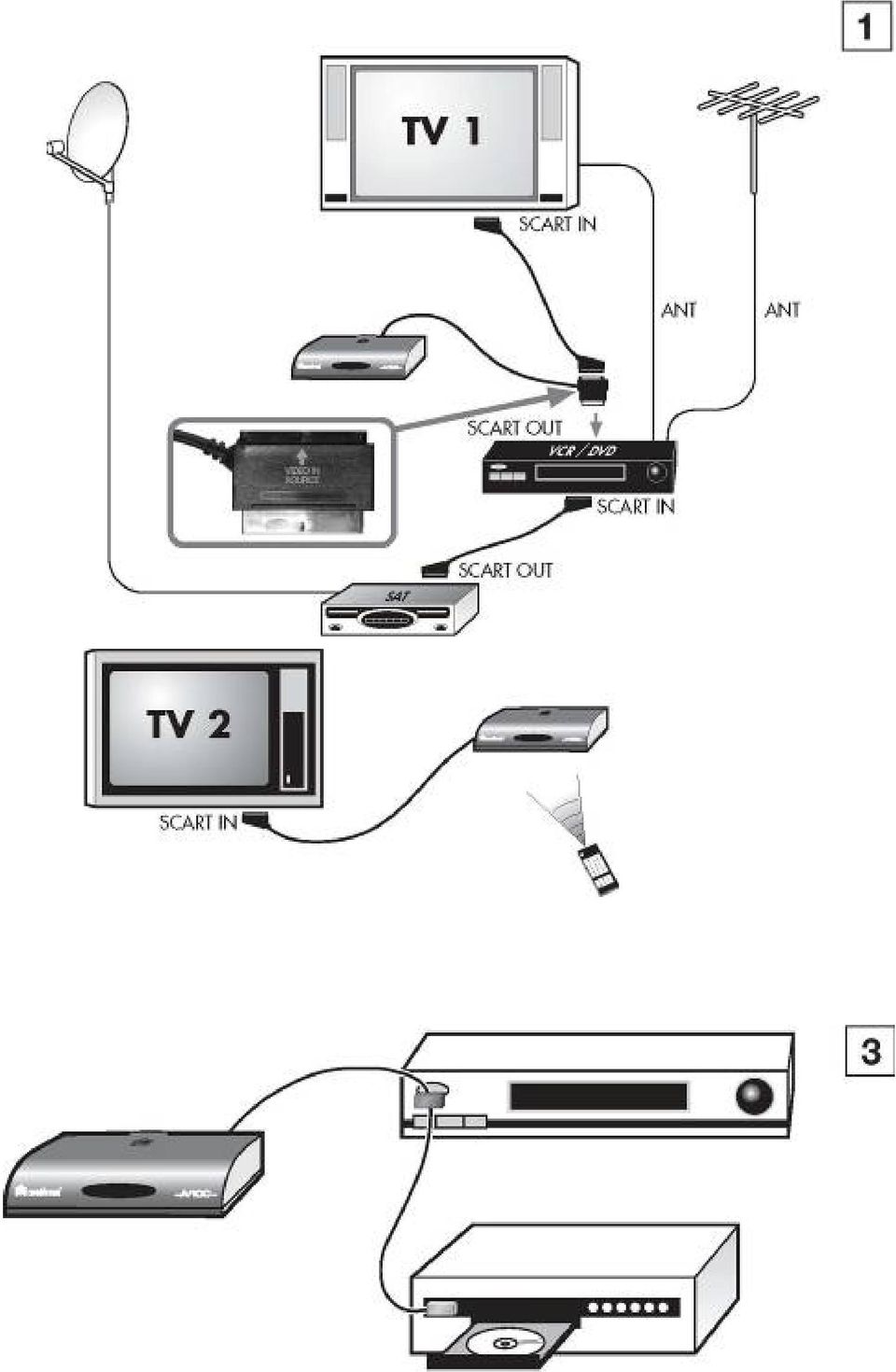

3 Az AV 100 átmenő SCART csatlakozóval van ellátva. A helyes telepítéshez ezt a kábelt csatlakoztassa a fő TV-hez kapcsolt készülékéhez az 1. ábra szerint. Az adó egység telepítése: fő TV 1 Amennyiben már csatlakoztatva van, úgy húzza ki a SCART kábelt az audio/video készülékből és dugja be a helyére az AV 100 átmenő SCART csatlakozóját, majd ebbe csatlakoztassa a SCART kábelt ami a fő Tv-hez vezet. 2 Állítsa az adó csatorna választó gombját a 4 választható csatorna valamelyikére. Fontos: a vevőt ugyanezen csatornára kell majd állítani! 3 Csatlakoztassa a táp-adaptert az adó megfelelő aljzatába. 4 Dugja be az adaptert egy könnyen hozzáférhető 230 V-os aljzatba. 5 Helyezze el az adót a TV közelében, úgy hogy a sötét üvegszerű műanyag része abba az irányba nézzen, ahonnan a TV-t fogja nézni. 6 Kapcsolja be az adót és ellenőrizze, hogy a piros jelzőfény világít e. 7 Kapcsolja be a csatlakoztatott audio/video készülékek valamelyikét, állítsa lejátszásra, majd állítsa a fő TV-t az AV csatornára és ellenőrizze, hogy látja e a képet a TV készüléken. A vevő egység telepítése: távoli TV 1 Ellenőrizze, hogy a csatorna választó beállítása egyezik e az adóéval! 2 Helyezze el a vevőt a TV közelében, úgy hogy a sötét üvegszerű műanyag része abba az irányba nézzen, ahonnan a TV-t fogja nézni. 3 Csatlakoztassa a vevő SCARC csatlakozóját a TV SCART aljzatához! 2. ábra 4 Csatlakoztassa a táp-adaptert a vevő megfelelő aljzatába. 5 Dugja be az adaptert egy könnyen hozzáférhető 230 V-os aljzatba. 6 Kapcsolja be az adót és ellenőrizze, hogy a piros jelzőfény világít e. 7 Kapcsolja be a TV-t és állítsa az AV bemenetre. Ezen állapotban már látnia kell a fő tévére kapcsolt és lejátszásra állított audio/video készülék képét a távoli TV-n is. Ha nem látható a kép, akkor próbálja meg a vevőt áthelyezni, oda, ahol a legjobb vétel érhető el. Ezt követően telepítse a távirányító (IR) jelátadót ahogy az a következő fejezetben le van írva. A távirányító jelátadó segítségével távirányíthatja a fő TV-hez csatlakoztatott audio/video készülékeit a távoli szobából is az eredeti vagy a Meliconi univerzális távirányítóit használva. Például, könnyedén megállíthatja, vagy újra elindíthatja egy videó lejátszását. A vevő egység fogja a távirányító jelét, melye az adó felé továbbít. Az adóhoz csatlakoztatott távirányító jelátadó továbbítja a jelet a fő TV-hez csatlakoztatott készülékekhez.

csatlakoztassa a SCART kábelt ami a fő Tv-hez vezet. 2 Állítsa az adó csatorna választó gombját a 4 választható csatorna valamelyikére. Fontos: a vevőt ugyanezen csatornára kell majd állítani!

4 Ehhez szükséges: 1. A távirányító jelátadókat fordítsa a vezérelni kívánt audio/video berendezés átlátszó részével szemben, ahol az infravörös vevő része található. 3. ábra 2. Ellenőrizze, hogy a megfelelően tudja e irányítani a készülékét a távoli szobából. A távirányítót irányítsa mindig az AV 100 vevő részének irányába. 3. Amennyiben nem tudja irányítani a készüléke, úgy próbálja meg a távirányító jelátadót egy másik pozícióba állítani. Miután megtalálta a megfelelő pozíciót, rögzítse a jelátadót a rajta található kétoldalas ragasztóval. 4. Amennyiben több készüléke is van, ismételje meg a fenti lépéseket a második jeladóval is. MEGJEGYZÉS: az infravörös jelátadót elhelyezheti akár 5-10 centiméterre is a készüléktől, nem feltétlen kell arra ráragasztani. Ez megkönnyítheti a megfelelő pozíció beállítását. A fő TV-n nem látszik az adó átmenő SCART kábelére csatlakoztatott készülék képe Ellenőrizze, hogy megfelelően van e csatlakoztatva a kábel. Állítsa a TV-t az AV csatornára. Nincs kép a távoli TV-n Ellenőrizze, hogy mind az adó, mind a vevő be legyen kapcsolva. Ellenőrizze, hogy minden megfelelően lett e csatlakoztatva. Ellenőrizze, hogy bekapcsolta e a készüléket, amelynek az adását szeretné nézni. Állítsa a távoli TV-t az AV csatornára. Mind, az adót, mind a vevőt állítsa azonos csatornára. A kép és hangminőség gyenge a távoli TV-n Keressen jobb vételi pozíciót a vevő mozgatásával. Váltson csatornát a az adón és a vevőn. Keressen jobb vételi pozíciót az adó mozgatásával. Nem tudja vezérelni a fő TV-re kapcsot készüléket a távoli TV helységéből Ellenőrizze, hogy a megfelelő távirányítót használja e. Ellenőrizze, hogy nem tette e túl közel az adót más audio/video eszközhöz. Ellenőrizze, hogy nincs e valamilyen akadály a vevő és a távirányító között, illetve, hogy a kettő nincs e 7 méternél messzebb egymástól Ellenőrizze, hogy a távirányító jelátadó megfelelően van e elhelyezve. Ellenőrizze, hogy nem használ e másik vezeték nélküli berendezést ami interferenciát kelt. Sztereó hanghatáshoz a használt készülékeknek rendelkeznie kell ezzel a funkcióval. A kép és hangminőséget befolyásolhatják mikrohullámú sütők, más vezeték nélküli készülékek (bluetooth, vezeték nélküli LAN) vagy elektromágneses sugárzás. Esetlegesen az adó és a vevő közé került nagyobb fém tárgyak is blokkolhatják a jelet. FIGYELEM! Az AV 100 által küldött jel falon és más akadályokon keresztül is terjed kb. 30 m távolságig. Ebből kifolyólag bárki, aki ezen a távolságon belül AV 100-at használ láthatja az ön által nézett műsort, amennyiben egyazon csatornát használnak (és fordítva). Ebben az esetben válasszon másik csatornát.

Amennyiben nem tudja irányítani a készüléke, úgy próbálja meg a távirányító jelátadót egy másik pozícióba állítani.

5 Amennyiben készülékeit szeretné egy távirányítóval irányítani, úgy a Meliconi széles választékban kínál univerzális távirányítókat, amelyekkel irányíthatja DVD-jét, videó lejátszóját, beltéri egységét stb., bármilyen márkájú legyen is az. Amennyiben az AV 100-at huzamosan nem használja, úgy kapcsolja azt ki. ÁLTALÁNOS - Hálózati feszültség: 230 V ~ 50 Hz - Fogyasztás: 30 ma egységenként - Beltéri hatótávolság: 30 m (a falak vastagsága és egyéb körülmények befolyásolhatják) - Max. hatótávolság: 100 m AUDIO/VIDEO ÁTVITEL - Frekvencia tartomány: MHz - Sugárzási teljesítmény: < 10 mw - Moduláció: FM - Támogatott rendszerek: PAL / NTSC / SECAM - Csatornák száma: 4 - Beépített antennákkal rendelkezik TÁVIRÁNYÍTÓ JELÁTVITEL - Átviteli frekvencia: MHz - Sugárzási teljesítmény: < 10 mw - Moduláció: ASK - Max. vételi távolság: 7 m - IR kábel: IS ADÓ EGYSÉG - SCART bemenet: sztereó hang / CVBS videó - SCART kimenet: sztereó hang / CVBS videó VEVŐ EGYSÉG - SCART kimenet: sztereó hang / CVBS videó Amennyiben kérdése lenne az AV 100 használatával kapcsolatban: - Olvassa el a használati utasítást figyelmesen, ebben csaknem minden probléma megoldása megtalálható. - Látogassa meg weboldalunkat a címen, itt gyorsan és könnyen tájékozódhat. GARANCIA: 2 ÉV A készülék felnyitása, nem rendeltetésszerű használata a garancia elvesztését vonja maga után. Bélyegző: Vásárlás dátuma: AV 100 gyártási száma:

ÁLTALÁNOS - Hálózati feszültség: 230 V ~ 50 Hz - Fogyasztás: 30 ma egységenként - Beltéri hatótávolság: 30 m (a falak vastagsága és egyéb körülmények befolyásolhatják) - Max.
