1 Digitális interfészek Digitrack USB AD/DA konverter Működési leírás: A készülék képes a feltüntetett mintavételi frekvenciák mindegyikén a bemenetére csatlakoztatott analóg, vagy digitális jelet a számítógép felé továbbítani. Ezen kívül a számítógépből érkező jeleket analóg, és digitális jellé konvertálja. Mivel az USB port tápfeszültséget ad ki magából, a készüléknek semmilyen egyéb tápellátásra nincs szüksége. A fejhallgató kimenet hangereje igény szerint szabályozható, mert azon minden átmenő hang megjelenik. Csatlakozók: Analóg bemenet: 2 x RCA Analóg kimenet: 2 x RCA, 3.5 Jack (mini) Digitális bemenet: RCA - S/PDIF, USB Digitális kimenet: RCA - S/PDIF, USB Sávszélesség: 2OHz-20kHz Mintavételi frekvencia - DA: 32 / 44.1 / 48 khz -AD: 8/ 11.25/ 16/22.05/32/44.1 /48 khz Kijelzők: Analóg be- kimenet aktivitását jelző LED USB kapcsolat meglétét jelző LED Méretek: 25(ma) x 100(szé) x 60(mé) mm Súly: 90 g Ingyenes fl'~ szállítás az egész országban! tel.:

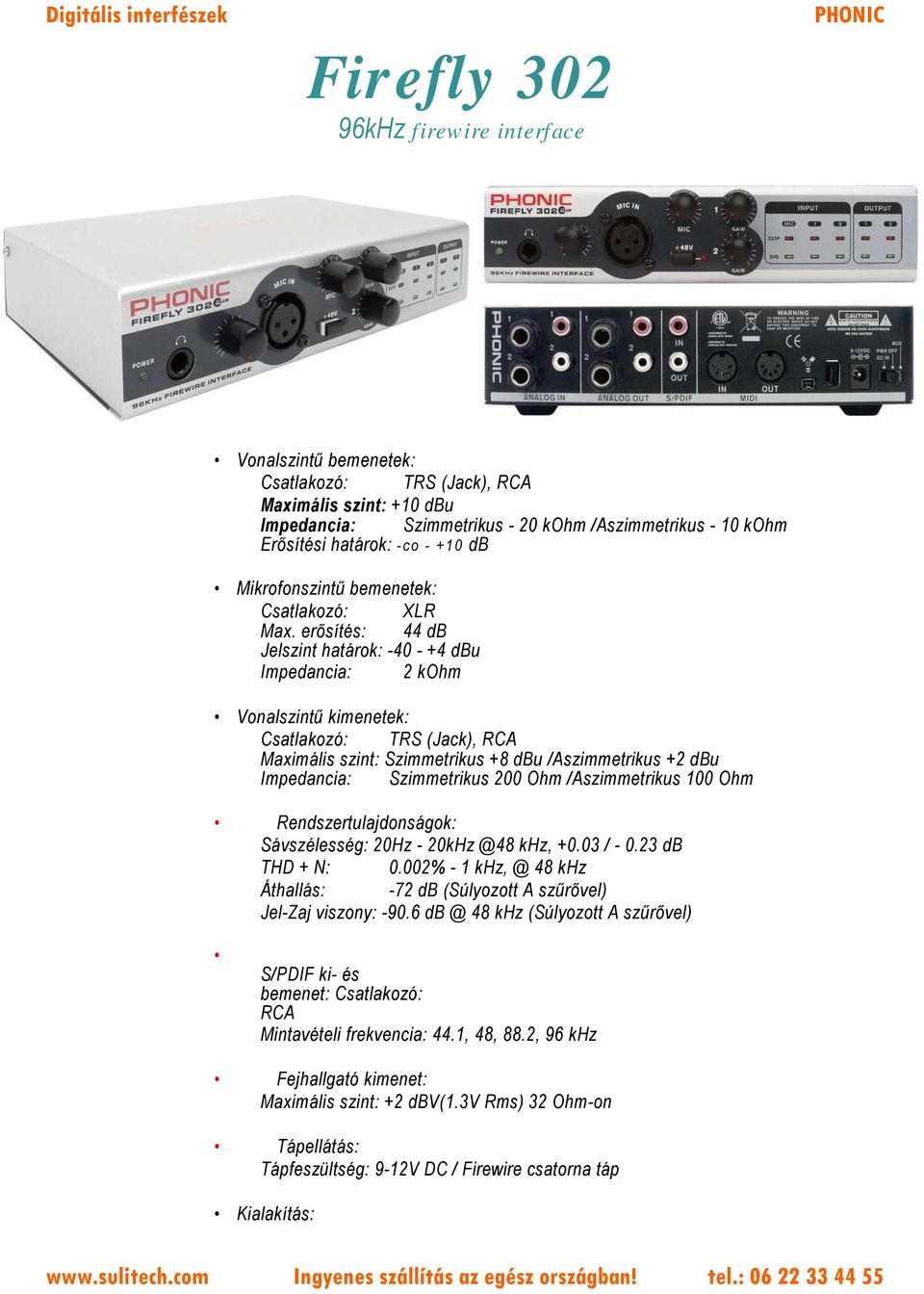

2 Digitális interfészek Firefly kHz firewire interface Vonalszintű bemenetek: Csatlakozó: TRS (Jack), RCA Maximális szint: +10 dbu Impedancia: Szimmetrikus - 20 kohm /Aszimmetrikus - 10 kohm Erősítési határok: -co db Mikrofonszintű bemenetek: Csatlakozó: XLR Max. erősítés: 44 db Jelszint határok: dbu Impedancia: 2 kohm Vonalszintű kimenetek: Csatlakozó: TRS (Jack), RCA Maximális szint: Szimmetrikus +8 dbu /Aszimmetrikus +2 dbu Impedancia: Szimmetrikus 200 Ohm /Aszimmetrikus 100 Ohm Rendszertulajdonságok: Sávszélesség: 20Hz - khz, / db THD + N: 0.002% khz Áthallás: -72 db (Súlyozott A szűrővel) Jel-Zaj viszony: khz (Súlyozott A szűrővel) S/PDIF ki- és bemenet: Csatlakozó: RCA Mintavételi frekvencia: 44.1, 48, 88.2, 96 khz Fejhallgató kimenet: Maximális szint: +2 dbv(1.3v Rms) 32 Ohm-on Tápellátás: Tápfeszültség: 9-12V DC / Firewire csatorna táp Kialakítás:

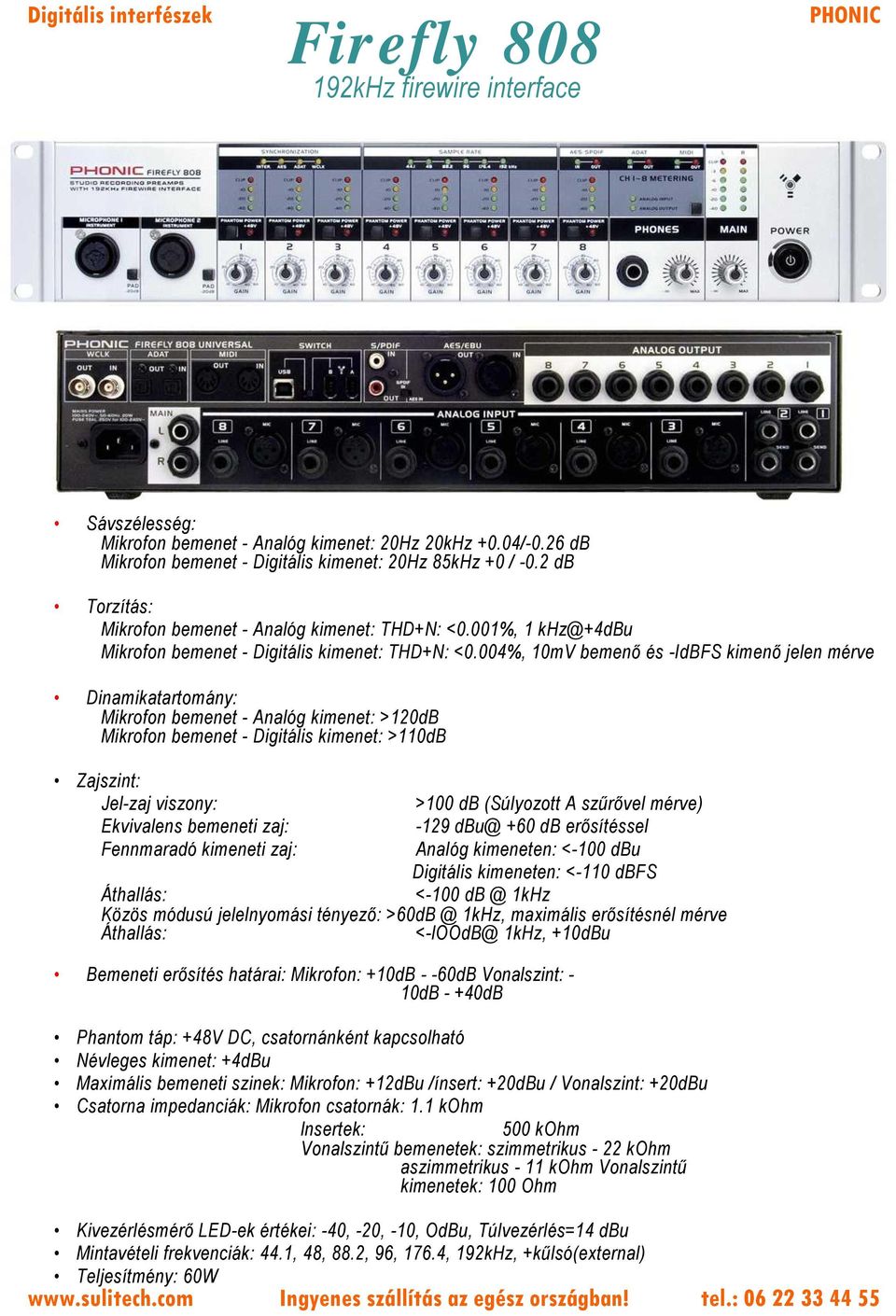

3 Digitális interfészek Firefly kHz firewire interface Sávszélesség: Mikrofon bemenet - Analóg kimenet: 20Hz 20kHz +0.04/-0.26 db Mikrofon bemenet - Digitális kimenet: 20Hz 85kHz +0 / -0.2 db Torzítás: Mikrofon bemenet - Analóg kimenet: THD+N: <0.001%, 1 khz@+4dbu Mikrofon bemenet - Digitális kimenet: THD+N: <0.004%, 10mV bemenő és -IdBFS kimenő jelen mérve Dinamikatartomány: Mikrofon bemenet - Analóg kimenet: >120dB Mikrofon bemenet - Digitális kimenet: >110dB Zajszint: Jel-zaj viszony: >100 db (Súlyozott A szűrővel mérve) Ekvivalens bemeneti zaj: -129 dbu@ +60 db erősítéssel Fennmaradó kimeneti zaj: Analóg kimeneten: <-100 dbu Digitális kimeneten: <-110 dbfs Áthallás: <-100 1kHz Közös módusú jelelnyomási tényező: 1kHz, maximális erősítésnél mérve Áthallás: <-loodb@ 1kHz, +10dBu Bemeneti erősítés határai: Mikrofon: +10dB - -60dB Vonalszint: - 10dB - +40dB Phantom táp: +48V DC, csatornánként kapcsolható Névleges kimenet: +4dBu Maximális bemeneti szinek: Mikrofon: +12dBu /ínsert: +20dBu / Vonalszint: +20dBu Csatorna impedanciák: Mikrofon csatornák: 1.1 kohm lnsertek: 500 kohm Vonalszintű bemenetek: szimmetrikus - 22 kohm aszimmetrikus - 11 kohm Vonalszintű kimenetek: 100 Ohm Kivezérlésmérő LED-ek értékei: -40, -20, -10, OdBu, Túlvezérlés=14 dbu Mintavételi frekvenciák: 44.1, 48, 88.2, 96, 176.4, 192kHz, +kűlsó(external) Teljesítmény: 60W

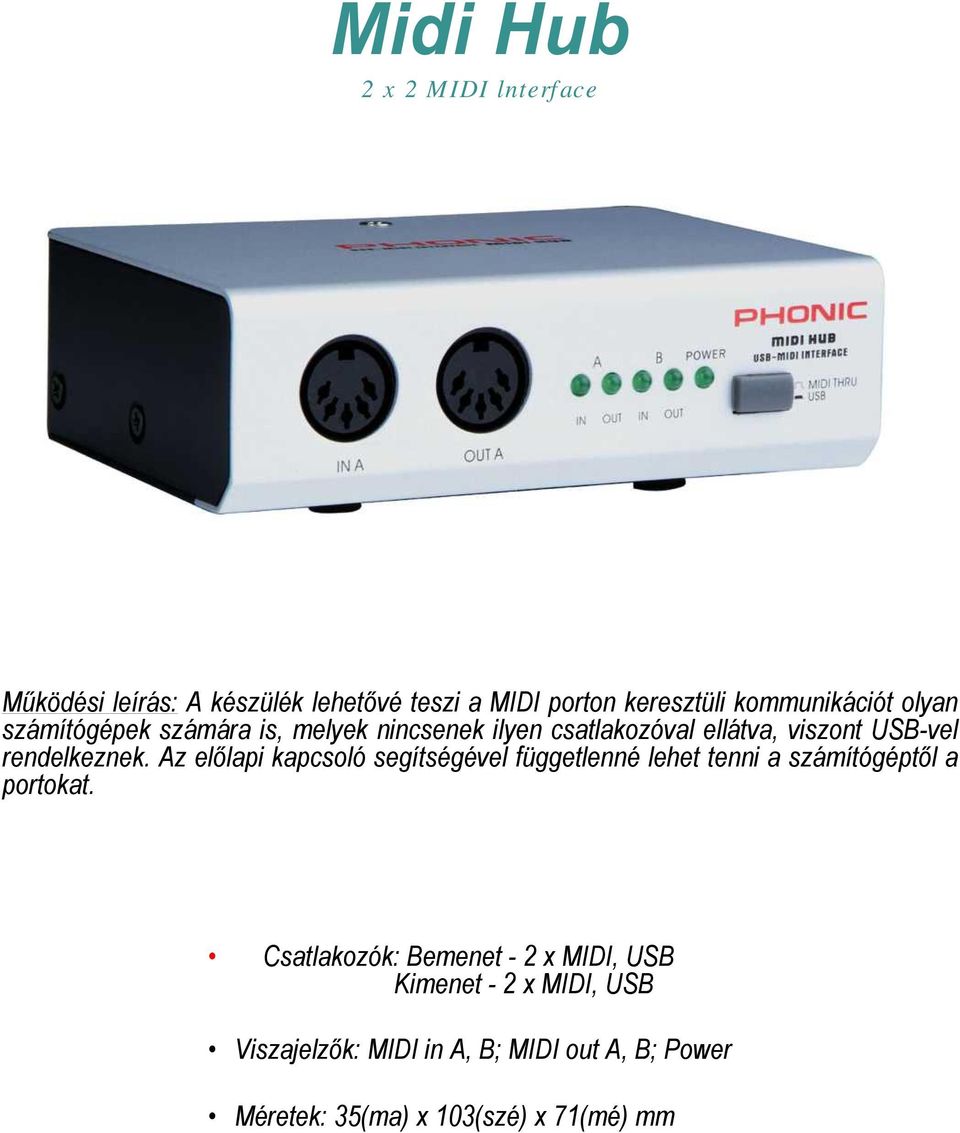

4 Digitális interfészek Midi Hub 2 x 2 MIDI lnterface Működési leírás: A készülék lehetővé teszi a MIDI porton keresztüli kommunikációt olyan számítógépek számára is, melyek nincsenek ilyen csatlakozóval ellátva, viszont USB-vel rendelkeznek. Az előlapi kapcsoló segítségével függetlenné lehet tenni a számítógéptől a portokat. Csatlakozók: Bemenet - 2 x MIDI, USB Kimenet - 2 x MIDI, USB Viszajelzők: MIDI in A, B; MIDI out A, B; Power Méretek: 35(ma) x 103(szé) x 71(mé) mm Súly: 0.4 kg

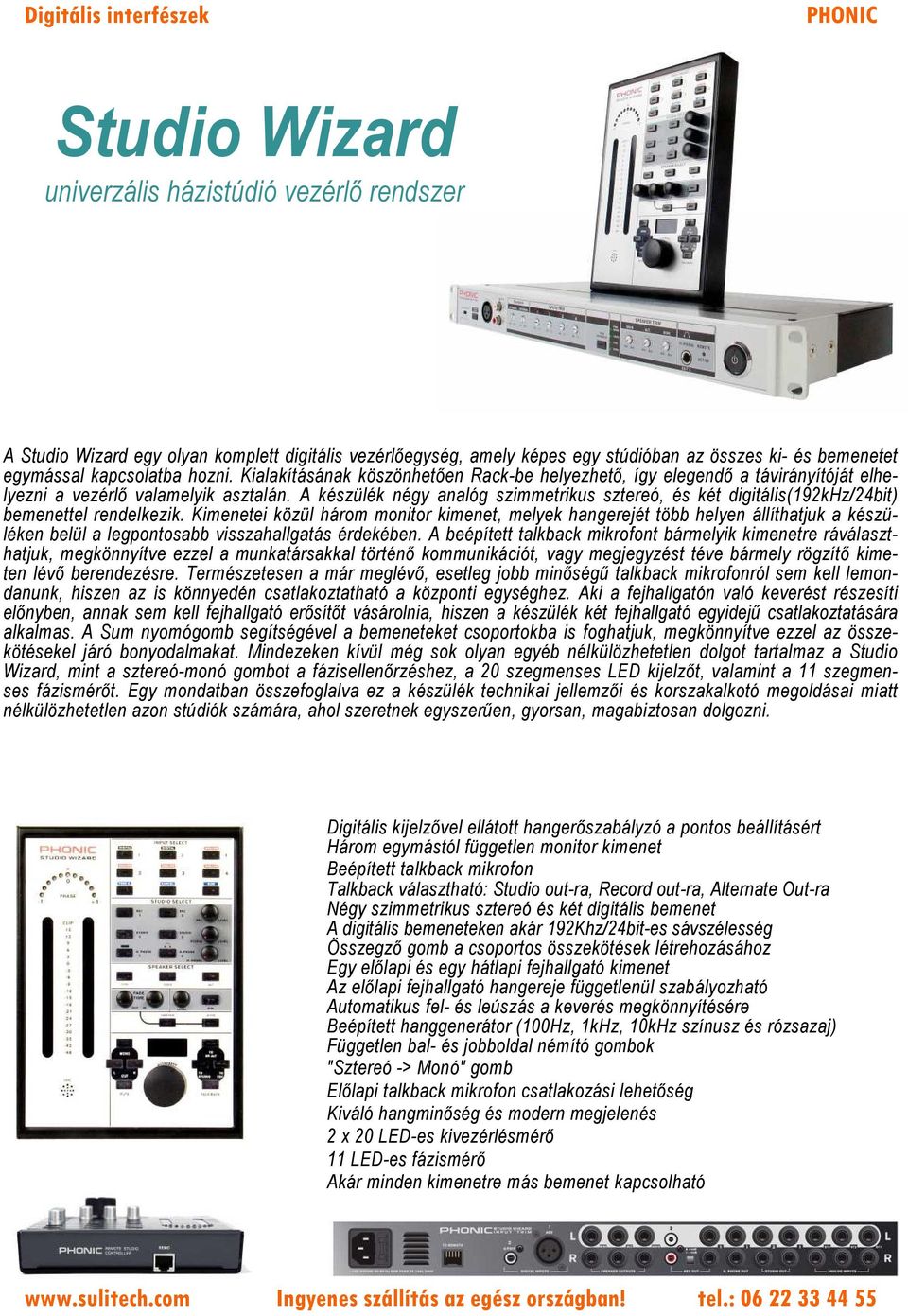

5 Digitális interfészek Studio Wizard univerzális házistúdió vezérlő rendszer A Studio Wizard egy olyan komplett digitális vezérlőegység, amely képes egy stúdióban az összes ki- és bemenetet egymással kapcsolatba hozni. Kialakításának köszönhetően Rack-be helyezhető, így elegendő a távirányítóját elhelyezni a vezérlő valamelyik asztalán. A készülék négy analóg szimmetrikus sztereó, és két digitális(192khz/24bit) bemenettel rendelkezik. Kimenetei közül három monitor kimenet, melyek hangerejét több helyen állíthatjuk a készüléken belül a legpontosabb visszahallgatás érdekében. A beépített talkback mikrofont bármelyik kimenetre ráválaszthatjuk, megkönnyítve ezzel a munkatársakkal történő kommunikációt, vagy megjegyzést téve bármely rögzítő kimeten lévő berendezésre. Természetesen a már meglévő, esetleg jobb minőségű talkback mikrofonról sem kell lemondanunk, hiszen az is könnyedén csatlakoztatható a központi egységhez. Aki a fejhallgatón való keverést részesíti előnyben, annak sem kell fejhallgató erősítőt vásárolnia, hiszen a készülék két fejhallgató egyidejű csatlakoztatására alkalmas. A Sum nyomógomb segítségével a bemeneteket csoportokba is foghatjuk, megkönnyítve ezzel az összekötésekel járó bonyodalmakat. Mindezeken kívül még sok olyan egyéb nélkülözhetetlen dolgot tartalmaz a Studio Wizard, mint a sztereó-monó gombot a fázisellenőrzéshez, a 20 szegmenses LED kijelzőt, valamint a 11 szegmenses fázismérőt. Egy mondatban összefoglalva ez a készülék technikai jellemzői és korszakalkotó megoldásai miatt nélkülözhetetlen azon stúdiók számára, ahol szeretnek egyszerűen, gyorsan, magabiztosan dolgozni. Digitális kijelzővel ellátott hangerőszabályzó a pontos beállításért Három egymástól független monitor kimenet Beépített talkback mikrofon Talkback választható: Studio out-ra, Record out-ra, Alternate Out-ra Négy szimmetrikus sztereó és két digitális bemenet A digitális bemeneteken akár 192Khz/24bit-es sávszélesség Összegző gomb a csoportos összekötések létrehozásához Egy előlapi és egy hátlapi fejhallgató kimenet Az előlapi fejhallgató hangereje függetlenül szabályozható Automatikus fel- és leúszás a keverés megkönnyítésére Beépített hanggenerátor (100Hz, 1kHz, 10kHz színusz és rózsazaj) Független bal- és jobboldal némító gombok "Sztereó -> Monó" gomb Előlapi talkback mikrofon csatlakozási lehetőség Kiváló hangminőség és modern megjelenés 2 x 20 LED-es kivezérlésmérő 11 LED-es fázismérő Akár minden kimenetre más bemenet kapcsolható

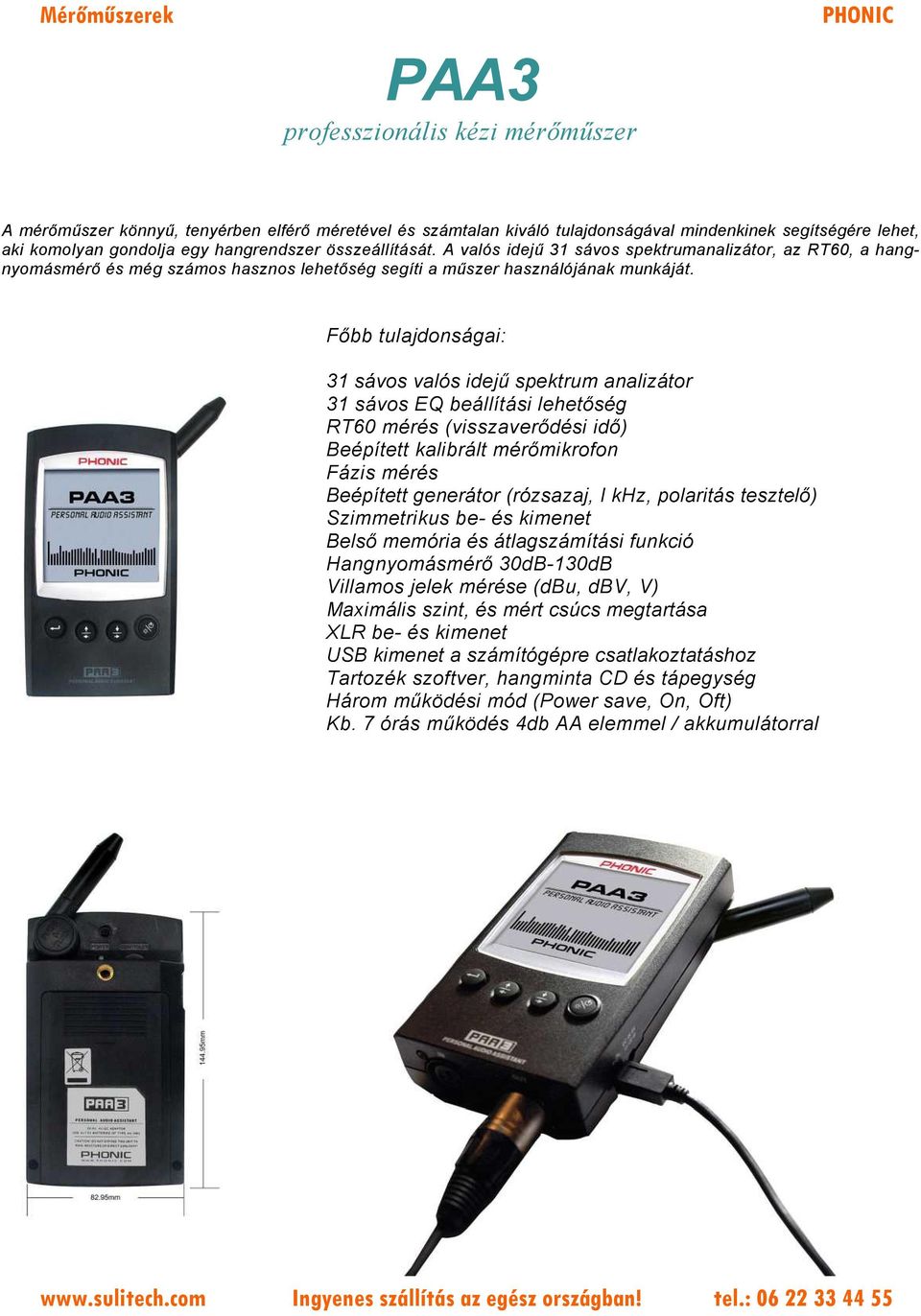

6 Mérőműszerek PAA3 professzionális kézi mérőműszer A mérőműszer könnyű, tenyérben elférő méretével és számtalan kiváló tulajdonságával mindenkinek segítségére lehet, aki komolyan gondolja egy hangrendszer összeállítását. A valós idejű 31 sávos spektrumanalizátor, az RT60, a hangnyomásmérő és még számos hasznos lehetőség segíti a műszer használójának munkáját. Főbb tulajdonságai: 31 sávos valós idejű spektrum analizátor 31 sávos EQ beállítási lehetőség RT60 mérés (visszaverődési idő) Beépített kalibrált mérőmikrofon Fázis mérés Beépített generátor (rózsazaj, I khz, polaritás tesztelő) Szimmetrikus be- és kimenet Belső memória és átlagszámítási funkció Hangnyomásmérő 30dB-130dB Villamos jelek mérése (dbu, dbv, V) Maximális szint, és mért csúcs megtartása XLR be- és kimenet USB kimenet a számítógépre csatlakoztatáshoz Tartozék szoftver, hangminta CD és tápegység Három működési mód (Power save, On, Oft) Kb. 7 órás működés 4db AA elemmel / akkumulátorral

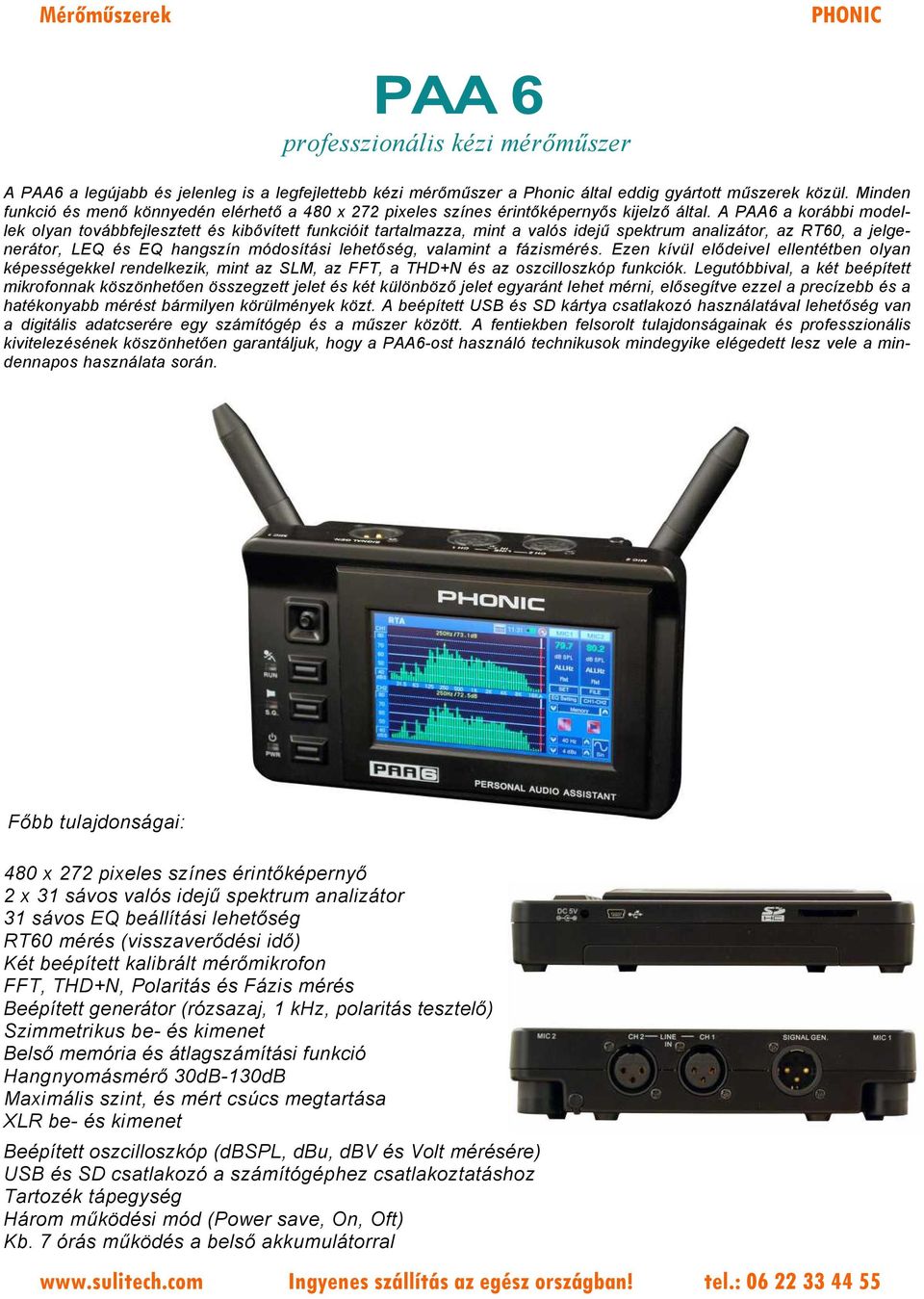

7 Mérőműszerek PAA 6 professzionális kézi mérőműszer A PAA6 a legújabb és jelenleg is a legfejlettebb kézi mérőműszer a Phonic által eddig gyártott műszerek közül. Minden funkció és menő könnyedén elérhető a 480 x 272 pixeles színes érintőképernyős kijelző által. A PAA6 a korábbi modellek olyan továbbfejlesztett és kibővített funkcióit tartalmazza, mint a valós idejű spektrum analizátor, az RT60, a jelgenerátor, LEQ és EQ hangszín módosítási lehetőség, valamint a fázismérés. Ezen kívül elődeivel ellentétben olyan képességekkel rendelkezik, mint az SLM, az FFT, a THD+N és az oszcilloszkóp funkciók. Legutóbbival, a két beépített mikrofonnak köszönhetően összegzett jelet és két különböző jelet egyaránt lehet mérni, elősegítve ezzel a precízebb és a hatékonyabb mérést bármilyen körülmények közt. A beépített USB és SD kártya csatlakozó használatával lehetőség van a digitális adatcserére egy számítógép és a műszer között. A fentiekben felsorolt tulajdonságainak és professzionális kivitelezésének köszönhetően garantáljuk, hogy a PAA6-ost használó technikusok mindegyike elégedett lesz vele a mindennapos használata során. Főbb tulajdonságai: 480 x 272 pixeles színes érintőképernyő 2 x 31 sávos valós idejű spektrum analizátor 31 sávos EQ beállítási lehetőség RT60 mérés (visszaverődési idő) Két beépített kalibrált mérőmikrofon FFT, THD+N, Polaritás és Fázis mérés Beépített generátor (rózsazaj, 1 khz, polaritás tesztelő) Szimmetrikus be- és kimenet Belső memória és átlagszámítási funkció Hangnyomásmérő 30dB-130dB Maximális szint, és mért csúcs megtartása XLR be- és kimenet Beépített oszcilloszkóp (dbspl, dbu, dbv és Volt mérésére) USB és SD csatlakozó a számítógéphez csatlakoztatáshoz Tartozék tápegység Három működési mód (Power save, On, Oft) Kb. 7 órás működés a belső akkumulátorral

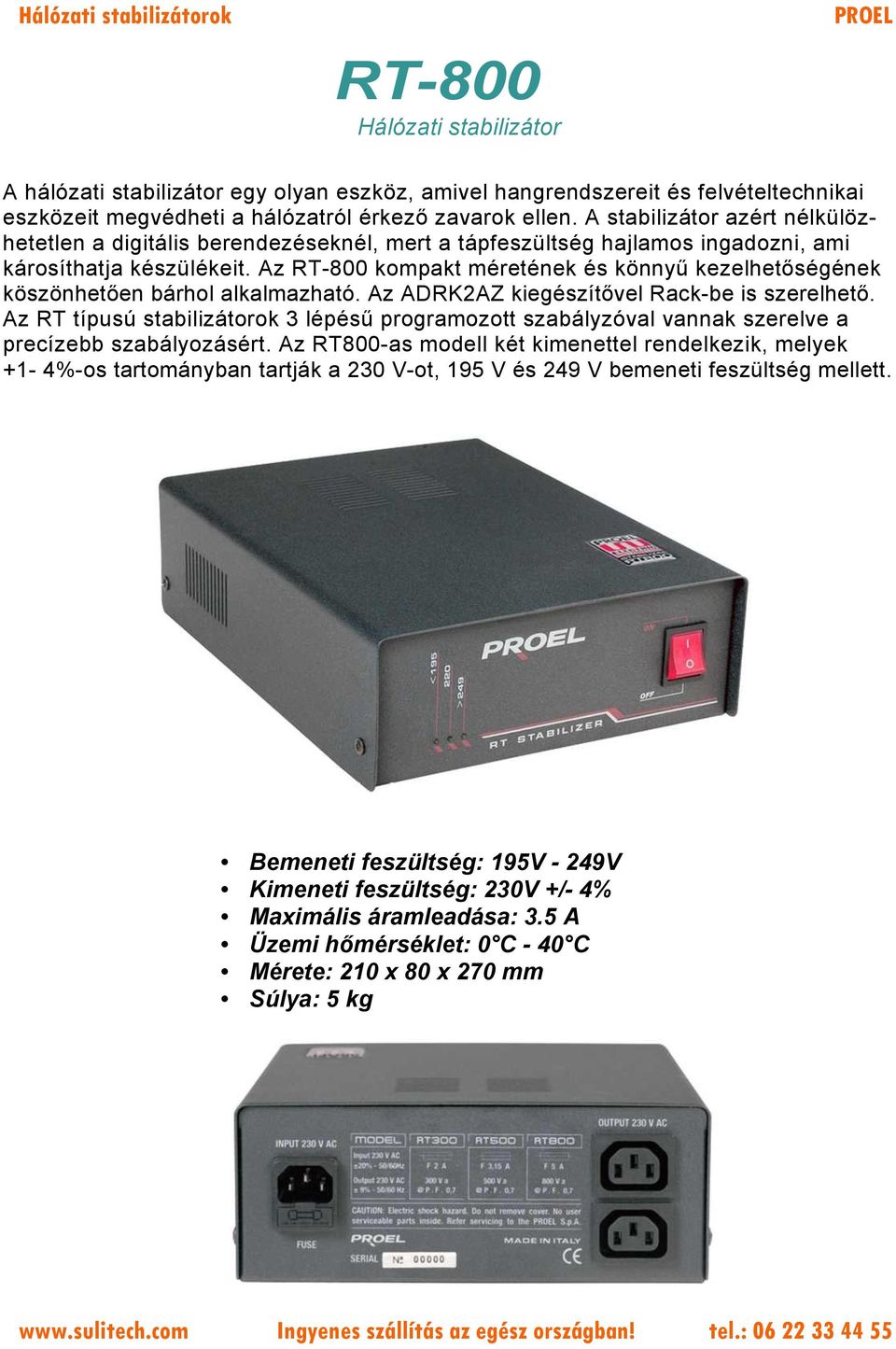

8 Hálózati stabilizátorok RT-800 Hálózati stabilizátor PROEL A hálózati stabilizátor egy olyan eszköz, amivel hangrendszereit és felvételtechnikai eszközeit megvédheti a hálózatról érkező zavarok ellen. A stabilizátor azért nélkülözhetetlen a digitális berendezéseknél, mert a tápfeszültség hajlamos ingadozni, ami károsíthatja készülékeit. Az RT-800 kompakt méretének és könnyű kezelhetőségének köszönhetően bárhol alkalmazható. Az ADRK2AZ kiegészítővel Rack-be is szerelhető. Az RT típusú stabilizátorok 3 lépésű programozott szabályzóval vannak szerelve a precízebb szabályozásért. Az RT800-as modell két kimenettel rendelkezik, melyek +1-4%-os tartományban tartják a 230 V-ot, 195 V és 249 V bemeneti feszültség mellett. Bemeneti feszültség: 195V - 249V Kimeneti feszültség: 230V +/- 4% Maximális áramleadása: 3.5 A Üzemi hőmérséklet: 0 C - 40 C Mérete: 210 x 80 x 270 mm Súlya: 5 kg

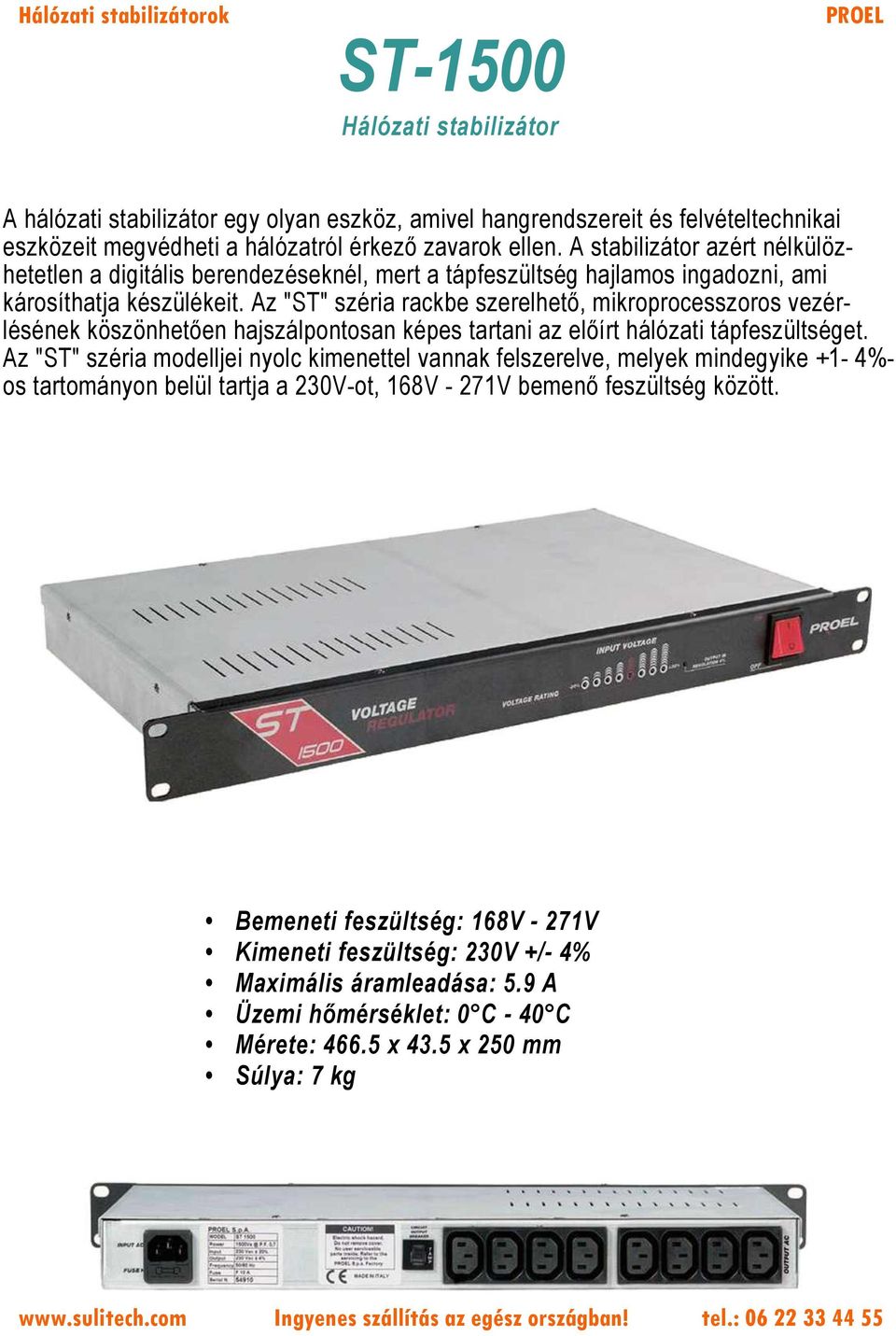

9 Hálózati stabilizátorok ST-1500 Hálózati stabilizátor PROEL A hálózati stabilizátor egy olyan eszköz, amivel hangrendszereit és felvételtechnikai eszközeit megvédheti a hálózatról érkező zavarok ellen. A stabilizátor azért nélkülözhetetlen a digitális berendezéseknél, mert a tápfeszültség hajlamos ingadozni, ami károsíthatja készülékeit. Az "ST" széria rackbe szerelhető, mikroprocesszoros vezérlésének köszönhetően hajszálpontosan képes tartani az előírt hálózati tápfeszültséget. Az "ST" széria modelljei nyolc kimenettel vannak felszerelve, melyek mindegyike +1-4%- os tartományon belül tartja a 230V-ot, 168V - 271V bemenő feszültség között. Bemeneti feszültség: 168V - 271V Kimeneti feszültség: 230V +/- 4% Maximális áramleadása: 5.9 A Üzemi hőmérséklet: 0 C - 40 C Mérete: x 43.5 x 250 mm Súlya: 7 kg

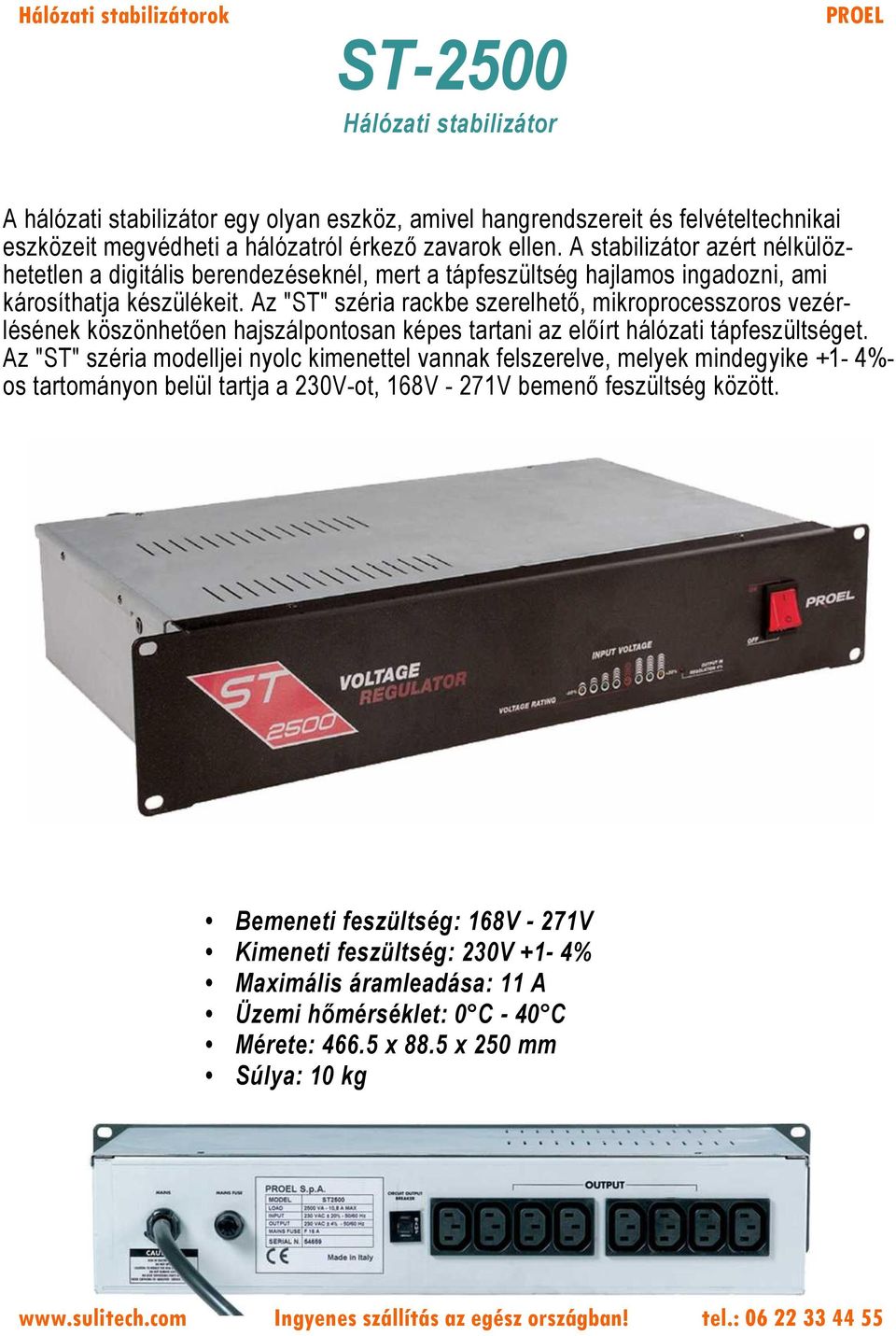

10 Hálózati stabilizátorok ST-2500 Hálózati stabilizátor PROEL A hálózati stabilizátor egy olyan eszköz, amivel hangrendszereit és felvételtechnikai eszközeit megvédheti a hálózatról érkező zavarok ellen. A stabilizátor azért nélkülözhetetlen a digitális berendezéseknél, mert a tápfeszültség hajlamos ingadozni, ami károsíthatja készülékeit. Az "ST" széria rackbe szerelhető, mikroprocesszoros vezérlésének köszönhetően hajszálpontosan képes tartani az előírt hálózati tápfeszültséget. Az "ST" széria modelljei nyolc kimenettel vannak felszerelve, melyek mindegyike +1-4%- os tartományon belül tartja a 230V-ot, 168V - 271V bemenő feszültség között. Bemeneti feszültség: 168V - 271V Kimeneti feszültség: 230V +1-4% Maximális áramleadása: 11 A Üzemi hőmérséklet: 0 C - 40 C Mérete: x 88.5 x 250 mm Súlya: 10 kg

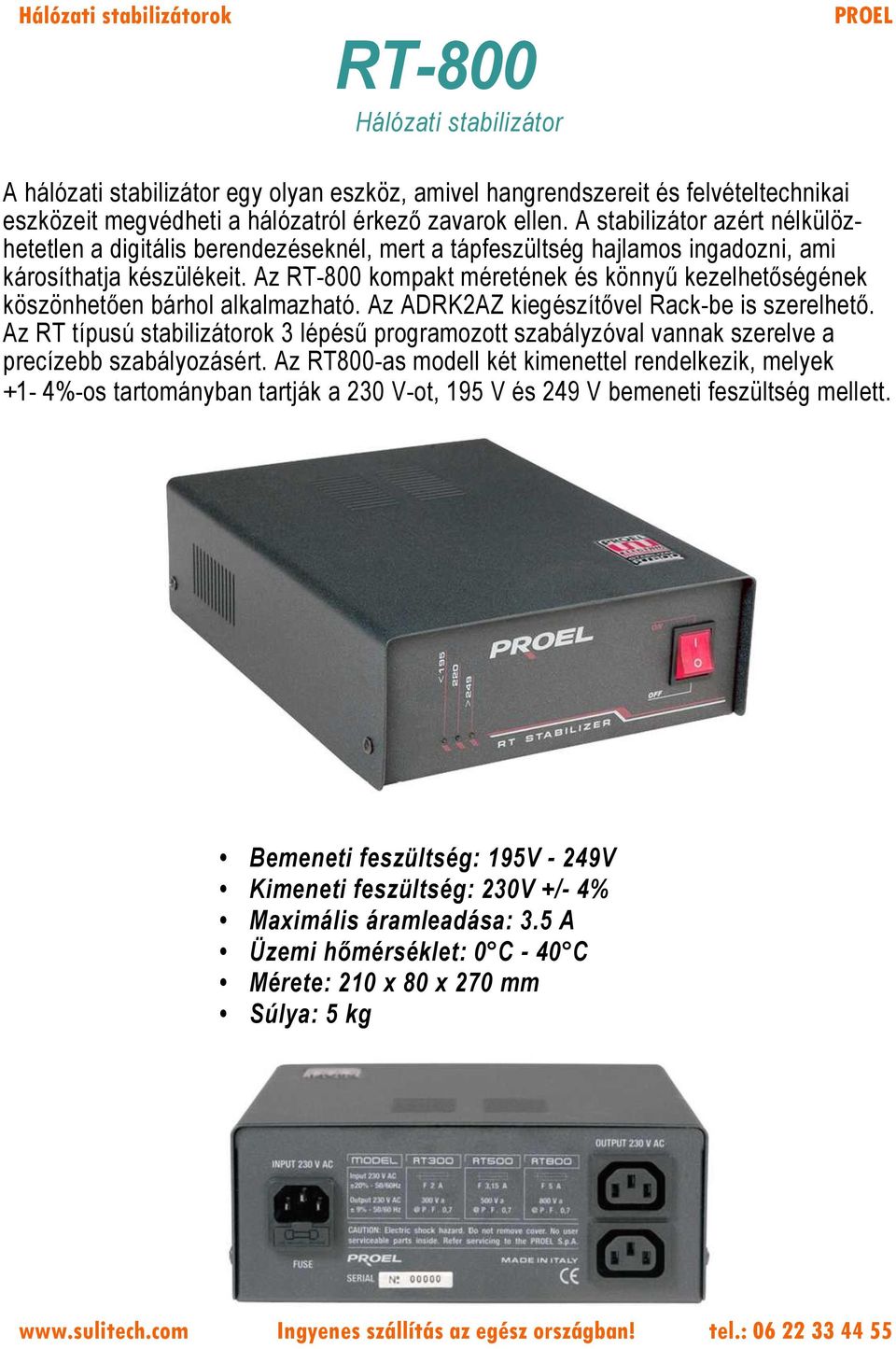

11 Hálózati stabilizátorok RT-800 Hálózati stabilizátor PROEL A hálózati stabilizátor egy olyan eszköz, amivel hangrendszereit és felvételtechnikai eszközeit megvédheti a hálózatról érkező zavarok ellen. A stabilizátor azért nélkülözhetetlen a digitális berendezéseknél, mert a tápfeszültség hajlamos ingadozni, ami károsíthatja készülékeit. Az RT-800 kompakt méretének és könnyű kezelhetőségének köszönhetően bárhol alkalmazható. Az ADRK2AZ kiegészítővel Rack-be is szerelhető. Az RT típusú stabilizátorok 3 lépésű programozott szabályzóval vannak szerelve a precízebb szabályozásért. Az RT800-as modell két kimenettel rendelkezik, melyek +1-4%-os tartományban tartják a 230 V-ot, 195 V és 249 V bemeneti feszültség mellett. Bemeneti feszültség: 195V - 249V Kimeneti feszültség: 230V +/- 4% Maximális áramleadása: 3.5 A Üzemi hőmérséklet: 0 C - 40 C Mérete: 210 x 80 x 270 mm Súlya: 5 kg
