1 NARVAL ACOUSTICS Professional audio & Communication Matrix 16 kommunikációs rendszer ismertetése Általános ismertetés A kommunikációs rendszer alapja egy 16x16-os analóg mátrix, ami azon túl, hogy tartalmazza az egész rendszer tápegységét, és elektronikusan szimmetrikus ki, és bemenetekkel rendelkezik - így alkalmassá téve közvetlen csatlakozásra akár négyvezetékes eszközökhöz is -, a végkészülékekről bitvezérlések hozhatók létre, vagy rendelhetők hozzá különböző hívásokhoz. A csatlakozás csillagpontosan készülékenként egy FTP kábellel történik, kilenc pólusú D-SUB csatlakozóval ellátva, amely kábelen a tápellátás mellett a kommunikáció is végbemegy. A rendszer működése A rendszer installálása után a különböző készülékek között egy-, illetve kétirányú kapcsolatot tesz lehetővé, akár egyszerre többet is ( konferenciafívás ). A készüléken lévő gombok segítségével lehet pillanatnyi egyirányú kapcsolatot, állandó egyirányú kapcsolatot, és állandó kétirányú(telefon szerű) kapcsolatot lehet létrehozni, valamint használható egy speciális funkció, ami dallammal figyelmeztet - amennyiben szükségesnek tartjuk - a túloldali készülék felhasználóját. A kommunikációs berendezés állomásai készülhetnek gáztömör, és csepp, illetve gőzálló kivitelben, valamint rack-be szerelhető, és asztali formában is. A hang jelátvitel analóg elven, az FTP szál érpárjain keresztül bonyolódik, a CAN-buszonz érkező vezérlési utasításokat (pl.: híváskezdeményezés, bontás, stb.) a rendszer központja hajtja végre, és így kapcsolódnak egymáshoz a különböző állomások. A kiépítés csillagpontos, tehát a készülékek csak a központon keresztül kommunikálnak. A rápellátás is a rendzerkábelen érkezik az állomásokhoz, ezzel is növelve az üzemiztonágot és könnyíve az installálást. A rendszer főbb elemei: Matrix 16 rack-es vagy asztali kivitelű állomás (központi állomás) Az asztlai állomás minden eszköz egyenkénti hívása mellett képes arra is, hogy csoportokat képezve több készülékkel is kommunikáljon - egyszerre akár az összes készülék felé is lehet hívást eszközölni. Híváskezdeményezési funkciók: A kezdeményezett hívásokat minden esetben a gomb fölötti zöld led jelzi 1

2 -Pillanatnyi, vagy rövid hívásokhoz alkalmazható a készülék úgy, hogy folyamatosan nyomva tartjuk a kiszemelt állomáshoz tartozó gombot, így ott addig hallható a hangunk, amíg a gombot nyomva tartjuk. -Állandó egyirányú hívás használathoz a gombot egyszer röviden kell megnyomni, ekkor a készülék adás módba kapcsol (zöld led jelzi), és addig úgy is marad, amíg a gombot röviden újra le nem nyomjuk. Ez a funkció hosszabb vagy folyamatos használat esetén hasznos, ilyenkor ugyanis nem kell a gombot lenyomva tartani. A speciális dallam jelzési funkciót ebben az üzemmódban aktiválhatjuk, mégpedig, ha hívás közben (zöld led világít) hosszú gombnyomást eszközölünk. Az hívottnál a jelződallam a gombnyomás idejéig hallható. A kapcsolat bontása rövid gombnyomással érhető el ( a gomb fölötti zöld led kialszik) -Kétirányú kapcsolat, amikor mindkét készülék mikrofonja be van kapcsolva a hangszórókkal együtt. Ilyenkor a rendszer mintegy telefonként üzemel. A funkció elérése dupla rövid kattintás a kívánt állomás gombjára (zöld és piros led világít). A kapcsolat bontása rövid gombnyomással érhető el ( a gomb fölötti zöld és piros led kialszik) Ugyan a funkció kifogástalanul működik, használatát kevésbé javasoljuk, mivel a gerjedés elkerülése végett a hangerő automatikusan lecsökken 10 devobellel. A tapasztalatok azt mutatják, hogy az egyirányú működés a legtöbb esetben elegendő. A G1-G3 három előre beállított csoporthívó gomb, melyek működése azonos a normál hívógombokéval. A G4 jelölésű,úgynevezett visszahívó gomb, ami például akkor kap szerepet, amikor egy utasítás hallatán nem tudjuk, hogy éppen ki szólt hozzánk. Ekkor a visszahívó gomb megnyomásával automatikusan azzal vesszük fel a kapcsolatot, aki legutóbb szólt hozzánk A beérkező hívásokat fényjelzés kíséri, és a hívó állomás gombja feletti piros led világít. Emellett hangjelzés indítására (és fogadására) is alkalmas, ami állandó kapcsolat (egy, vagy kétirányú) esetén a hívott állomás gombjának megnyomásával és nyomva tartásával kapcsolható be, ami addig működik, amíg a gombot nyomva tartjuk. A készülék rendelkezik fényerőszabályzott kislámpa csatlakozással, valamint külön hangerőszabályzással a hangszóróhoz és a headsethez is (gégecsöves, vagy headset mikrofon). Matrix 6 rack-es vagy asztali kivitelű állomás (központi állomás) Funkciói teljesen azonosak a Matrix 16 állomáséval, azzal a kivétellel, hogy csak 5 előzetesen beállított állomást képes hívni. Hívásfogadásra mindenhonnan alkalmas. Visszahívó gombja segítségével bármely pontra válaszolhat, ahonnan korábban keresték, még akkor is, ha a hívó nem szerepel az 5-ös listán. Igény szerint 6 hívásiránnyal visszahívás funkció nélkül is rendelhető. A pillanatnyi, vagy rövid hívás, állandó egyirányú hívás és kétirányú kapcsolat funkciók használata is azonos a Matrix 16 készülékkel. A készülék rendelkezik fényerőszabályzott kislámpa csatlakozással, valamint külön hangerőszabályzással a hangszóróhoz és a headsethez is (gégecsöves, vagy headset mikrofon). 2

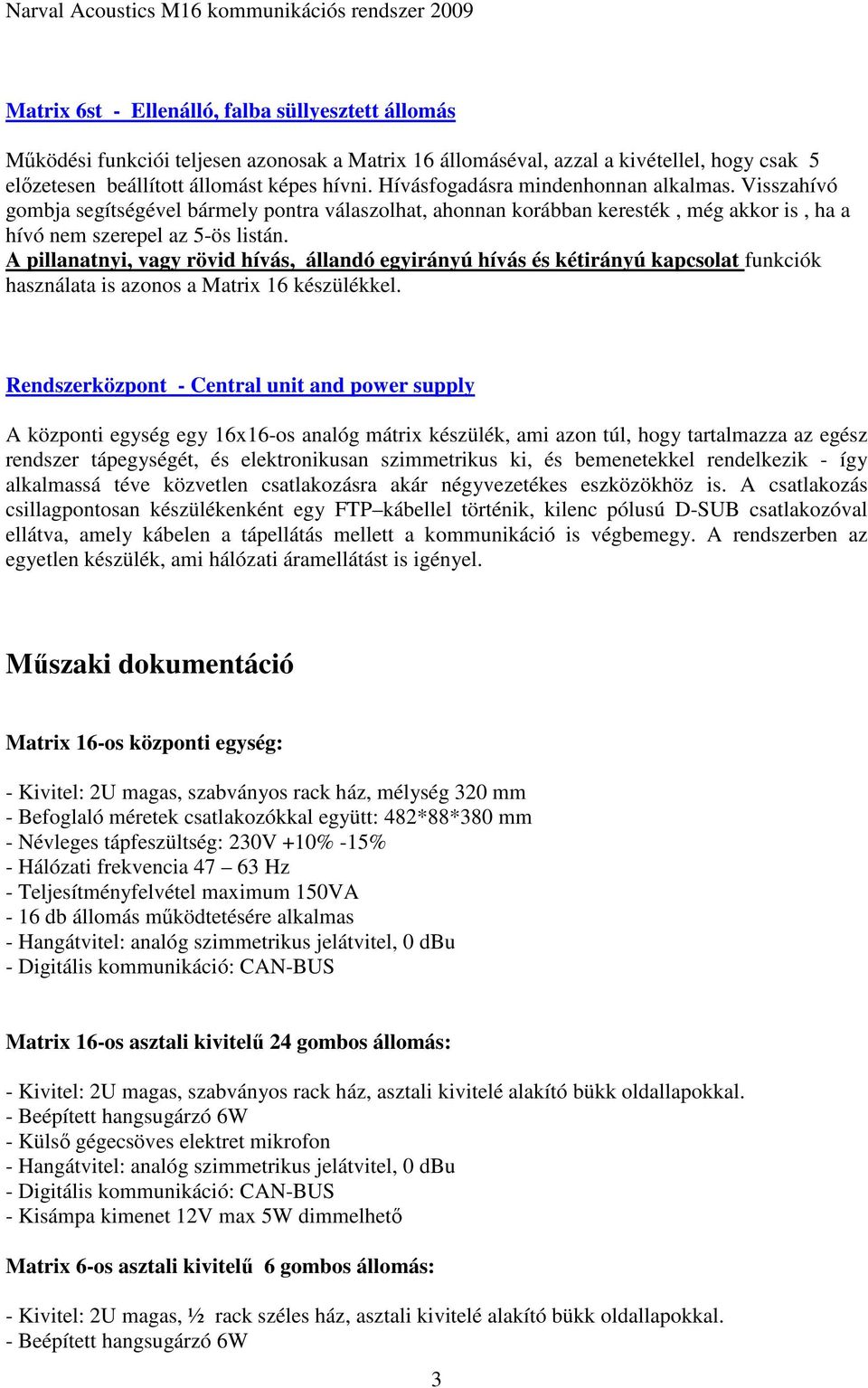

3 Matrix 6st - Ellenálló, falba süllyesztett állomás Működési funkciói teljesen azonosak a Matrix 16 állomáséval, azzal a kivétellel, hogy csak 5 előzetesen beállított állomást képes hívni. Hívásfogadásra mindenhonnan alkalmas. Visszahívó gombja segítségével bármely pontra válaszolhat, ahonnan korábban keresték, még akkor is, ha a hívó nem szerepel az 5-ös listán. A pillanatnyi, vagy rövid hívás, állandó egyirányú hívás és kétirányú kapcsolat funkciók használata is azonos a Matrix 16 készülékkel. Rendszerközpont - Central unit and power supply A központi egység egy 16x16-os analóg mátrix készülék, ami azon túl, hogy tartalmazza az egész rendszer tápegységét, és elektronikusan szimmetrikus ki, és bemenetekkel rendelkezik - így alkalmassá téve közvetlen csatlakozásra akár négyvezetékes eszközökhöz is. A csatlakozás csillagpontosan készülékenként egy FTP kábellel történik, kilenc pólusú D-SUB csatlakozóval ellátva, amely kábelen a tápellátás mellett a kommunikáció is végbemegy. A rendszerben az egyetlen készülék, ami hálózati áramellátást is igényel. Műszaki dokumentáció Matrix 16-os központi egység: - Kivitel: 2U magas, szabványos rack ház, mélység 320 mm - Befoglaló méretek csatlakozókkal együtt: 482*88*380 mm - Névleges tápfeszültség: 230V +10% -15% - Hálózati frekvencia Hz - Teljesítményfelvétel maximum 150VA - 16 db állomás működtetésére alkalmas Matrix 16-os asztali kivitelű 24 gombos állomás: - Kivitel: 2U magas, szabványos rack ház, asztali kivitelé alakító bükk oldallapokkal. - Beépített hangsugárzó 6W - Külső gégecsöves elektret mikrofon - Kisámpa kimenet 12V max 5W dimmelhető Matrix 6-os asztali kivitelű 6 gombos állomás: - Kivitel: 2U magas, ½ rack széles ház, asztali kivitelé alakító bükk oldallapokkal. - Beépített hangsugárzó 6W 3

4 - Külső gégecsöves elektret mikrofon - Kisámpa kimenet 12V max 5W dimmelhető Matrix 6-st ellenálló, falba süllyeszthető kivitelű állomás - Kivitel: inox előlap frontméret 125*250 mm - Beépítési méret (mélység): 104*224*46 mm - Kimenő hangteljesítmény hangsugárzónként 4 W - Beépített mikrofon - Gőz, és cseppálló - Enyhe savas, és lúgos hatásnak ellenáll Falba süllyeszthető hangsugárzó (Penton RCS 5/TCOAX) M6-st-hez - 5 collos koaxiális hangszóró - Érzékenység 91dB/1W/1m - páraálló - Enyhe savas, és lúgos hatásnak ellenáll - Front/beépítés: 189/160 mm A központi egységen található 9 pólusú D sub csatlakozók lábkiosztása: D sub Árnyékolás Érpár egyik fele Érpár másik fele Vonalkim. 1:analog GND 2:out+ 3:out- Vonalbem. (1:analog GND) 4:in+ 5:in- Busz (1:analog GND) 6:can1 7:can2 Tápfesz. (analóggnd független) 8:pw+42V 9:pw- 4

5 Installálás - Matrix 6st állomás hívásirányainak beállítása 5
