1 UEP 01/1 Unicontact Embedded PSTN modem Kezelési és karbantartási útmutató Dok. No. UEP M 2007/08

2 TARTALOMJEGYZÉK UEP 01/ Ismertető, biztonsági előírások... 2 Műszaki leírás... 3 Felépítése... 3 Mechanikus méretek... 4 Elvi felépítése... 5 Tápegység... 6 Műszaki adatai... 6 Bemeneti és kimeneti adatok... 6 Interfészek, modem... 6 Általános adatok... 7 Környezeti adatok... 7 Telepítési utasítás... 8 A készülék használata A készülék karbantartása... 9 Hibajelzések:... 9 Tartozékok... 9 Az UEP 01/1 készülék alkalmas RS232 soros port-tal vagy áramhurok interfész-szel ellátott elektronikus fogyasztásmérők adatainak kiolvasására, ezeket az adatokat a távbeszélő hálózaton adatként továbbítja a megrendelő részére. A modem az elektronikus energiamérő típusának felismerését követően transzparens, az adatcsomagokat sértetlenül továbbítja. Ismertető, biztonsági előírások Az IEC 1107 és a DLMS szabványoknak felel meg a működését tekintve, az EK: 93/68/EEC direktívákra vonatkozóan harmonizál: EN :2006, EN :2007, EN 55022:2006, EN :2006, EN 55024:1998+A1+A2, ETSI EN , ACA TS001 / AS3260. Az UEP 01/1 typ. készülék ismertetőjében közölt információk megfelelnek a Fogyasztóvédelmi-, valamint a Egészség és Munkabiztonsági Törvény előírásainak.

3 Az UEP 01/1 készülékkel végzett munka, annak eredménye úgy felel meg az elvárásoknak, hogy a munkát végző személy semmilyen egészségkárosodásnak nincs kitéve. A munka végzésénél az alábbiakra hívjuk fel a figyelmet: Az UEP 01/1 készüléket csak erre kiképzett szakember helyezheti üzembe! A készülék II. EV osztályhoz tartozik kettős szigetelésű, a telepítésénél nincs lehetőség és TILOS a védőföld vezeték bekötése! Készüléket csak a gyártó által, tartozékként adott kábelekkel szabad üzembe helyezni. Jóllehet, a készülék rendelkezik az RS232 kommunikációs porthoz tartozó SUB-D9-es csatlakozóval, de ennek a 9-es lábán +27 V jelenik meg. Ha erre más készüléket csatlakoztatunk, pl. PC-t, annak soros portja biztosan tönkremegy. Üzemben lévő készülék házát kinyitni, abban munkát végezni nem szabad. A kábeleket a Telepítési utasítás szerint kell csatlakoztatni. Az UEP 01/1 készülék védettsége IP-40, ami csak az 1mm, vagy annál kisebb átmérőjű, szilárd test, valamint a freccsenő víz bejutása ellen ad védelmet. Csak olyan környezetben használható, ami ennek megfelel, azaz kültéri alkalmazásokhoz csak külön védőburkolattal használható. A készülék nem tartalmaz cserélhető biztosítékot. Az esetleges üzemzavar esetén forduljon cégünk javító szolgálatához, mert a készülék csak műszeres háttérrel javítható. Az UEP 01/1 készülék 0 és 50 Cº között működik. Kültéri használat során olyan színű védőburkolatot kell alkalmazni, és olyan helyre kell szerelni a készüléket, hogy a dobozban lévő maximális hőmérséklet a +50Cº-ot ne érje el és fagypont alá nem süllyedhet. - A munka során fokozottan ügyeljük az érintésvédelemre! Műszaki leírás Felépítése A készülék egy egységként, egy dobozban foglal helyet. A doboz két azonos alakú, méretű részének egyikében az elektronika, a másik részében a tápegység foglal helyet, a két fél részt lengőkábel köt össze. A két dobozfedelet két csavar rögzíti egymáshoz, ezzel bontható a készülék. A tipikus rögzítése sínes jellegű, ezért a doboz alsó, tápegységet is tartalmazó részére sínkapcsot szereltünk. A doboz anyaga hőre lágyuló, puha műanyag.

4 Kivezetett csatlakozói: 1. Telefon csatlakozás (RJ 11) 2. Soros port csatlakozó (SUB-D9 aljzat) 3. Hálózati csatlakozó aljzat (borotva csatlakozó) Mechanikus méretek Az adatátvitel állapotait kijelző LED-sor az előlapra került. A PWR feliratú LED a bekapcsolást folyamatosan világít. CL LED abban az esetben világít, ha áramhurok interfész kimenetű energiamérőhöz csatlakoztatjuk a készüléküket, folyamatosan világít. Az RI csengetés visszajelzése, a DCD a kapcsolat felvétel állapotát indikálja. Az OK LED a belső szoftver futását villogással jelzi, a második funkciója, a sikertelen mérőfelismerés esetén kétszeres frekvenciával villog.

5 Elvi felépítése Működését tekintve a készülék 3 részre bontható: 1. Modem (vezetékes telefonhoz) 2. A modemhez illesztő áramköri egységek, 3. Tápegység. A modem az átviteltechnikában használatos, szabványos egység, az adatokat a telefonhálózat számára értelmezhetővé teszi, vele kommunikál. Bemenete az adatátvitelhez szükséges soros port, kimenete a vezetékes telefonhálózati csatlakozó aljzat. A modem kimenetei TTL 5V logikai kimenetek, a készülék, pedig az RS 232 szabvány logikai szintjeivel csatlakozik az elektromos energiamérőkhöz. A kettő közötti szintillesztést a beépített áramkörök végzik el. A készülék CL bemenetről (áramhurok) is működik. Ennek feszültségigénye 27V és áramgenerátor jellegű áramforrás. A CL interface a szintillesztést is végez 5V-ra, a modem logikai feszültségszintjére. A hálózati tápegység a készülék tápellátását végzi: 5V / 1A. A bemeneti V feszültségtartományban biztosítja a készülék tápellátását.

6 Tápegység Felépítése szerint kapcsolóüzemű tápegység, IC- vezérelt, a szokásos építőelemekből készült. Kivezetett, a felhasználó által is cserélhető biztosítékot nem tartalmaz. A kimenete rövidzár védett, a kimenetén a max. terhelőáram 1A. A túlfeszültség levezetését bemeneti varisztor biztosítja, a karakterisztika 1mA s pontja 820V-nál van, a max. határoló feszültsége 1500 V (25A). Műszaki adatai Bemeneti és kimeneti adatok Bemenet: Hálózati feszültség: V eff. Áramfelvétel : 0.25A max. Teljesítményfelvétel: 12-18VA Kimenet: CL kimenet: +24V 12 20mA ( typ: 15mA ) Interfészek, modem Soros interfész: Kimenő feszültség / Névleges: Kimenő feszültség / Minimum: Kimenő impedancia: +/ 9V +/ 5V 100 Ohm

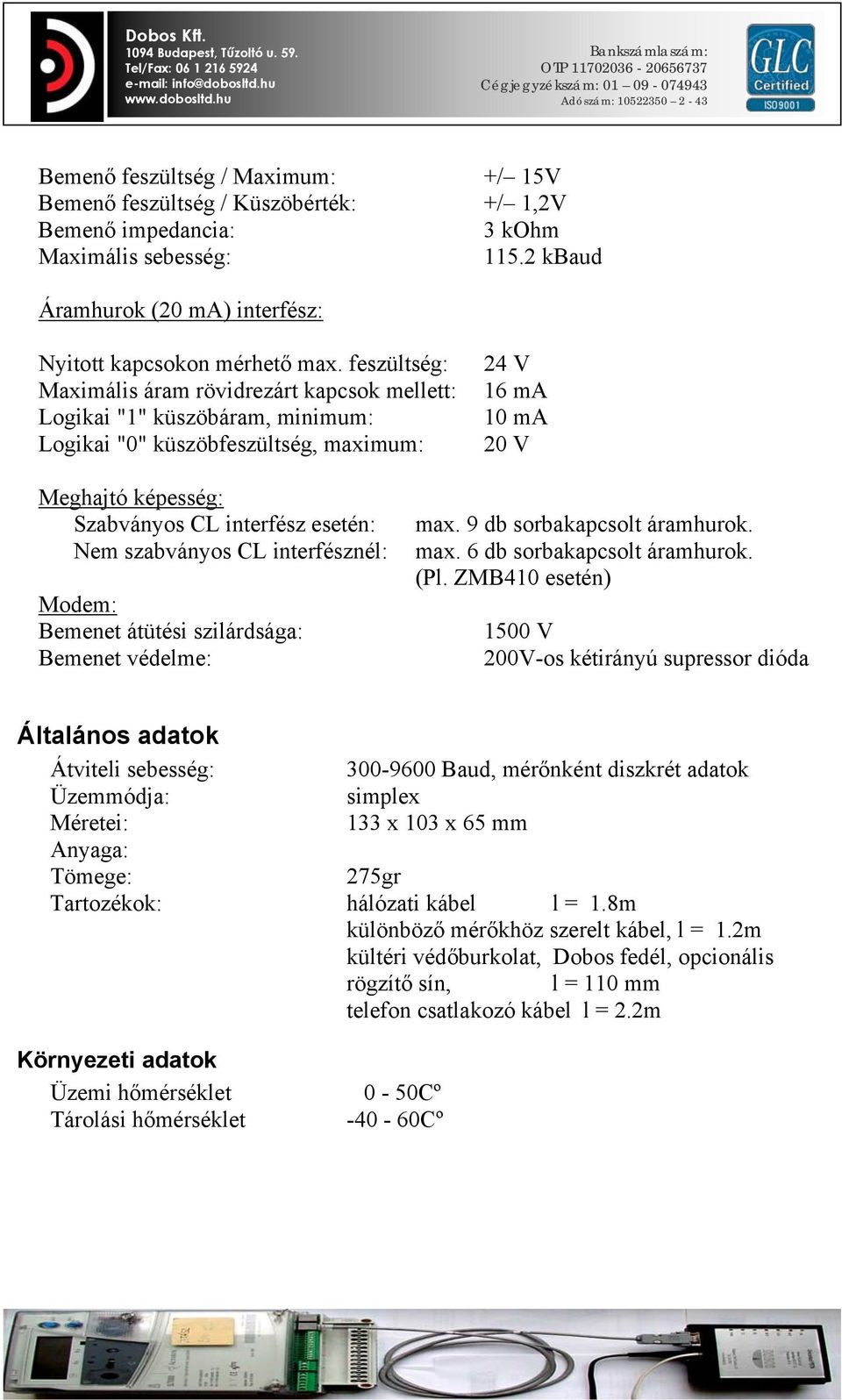

7 Bemenő feszültség / Maximum: +/ 15V Bemenő feszültség / Küszöbérték: +/ 1,2V Bemenő impedancia: 3 kohm Maximális sebesség: kbaud Áramhurok (20 ma) interfész: Nyitott kapcsokon mérhető max. feszültség: Maximális áram rövidrezárt kapcsok mellett: Logikai "1" küszöbáram, minimum: Logikai "0" küszöbfeszültség, maximum: 24 V 16 ma 10 ma 20 V Meghajtó képesség: Szabványos CL interfész esetén: Nem szabványos CL interfésznél: Modem: Bemenet átütési szilárdsága: Bemenet védelme: max. 9 db sorbakapcsolt áramhurok. max. 6 db sorbakapcsolt áramhurok. (Pl. ZMB410 esetén) 1500 V 200V-os kétirányú supressor dióda Általános adatok Átviteli sebesség: Baud, mérőnként diszkrét adatok Üzemmódja: simplex Méretei: 133 x 103 x 65 mm Anyaga: Tömege: 275gr Tartozékok: hálózati kábel l = 1.8m különböző mérőkhöz szerelt kábel, l = 1.2m kültéri védőburkolat, Dobos fedél, opcionális rögzítő sín, l = 110 mm telefon csatlakozó kábel l = 2.2m Környezeti adatok Üzemi hőmérséklet 0-50Cº Tárolási hőmérséklet Cº

8 Telepítési utasítás 1. Olyan helyre telepítsük, ahol az üzemi hőmérséklet +50 Cº fölé és a környezeti viszonyok az IP 40-es klimaállósági kulcsszámnak megfelelnek. 2. A tartó sínt a rögzítendő készülék helyére felerősítjük. 3. A kábeleket a szerelési szabályoknak megfelelően elrendezzük, bujtatjuk. 4. A felszerelt sínre pattintjuk az UEP 01/1 készüléket. Kábeleit csatlakoztatjuk. 5. Bekapcsoljuk a hálózati feszültséget. Az indítás után készülék előlapján a PWR feliratú LED folyamatosan világít. Ez csak annyi jelent, hogy a készülék a hálózatra van kapcsolva. Ha a mérőkábel CL kivitelű, (ZMB typ. mérő), a CL feliratú, zöld színű LED is folyamatosan világít. Az OK feliratú, sárga LED villog, jelentése: a beágyazott szoftver elindult, kezdetét vette a mérőfelismerés ciklusa sec után a DCD feliratú LED folyamatosan világít, a beágyazott szoftver elkezdi a mérőfelismerés folyamatot. Ha megtalálta, kiválasztotta a mérőnek megfelelő protokollt és a kommunikációs sebességet, lekérdezi a mérő azonosító adatait, majd a DCD LED kialszik. 7. A mérőazonosítás befejezése után a DCD feliratú LED kialszik. Ezzel az UEP 6/1 lekérdező modem üzemkész. A készülék használata. A telepített UEP 6/1 lekérdező modemmel való energiamérő lekérdezéshez egy cél szoftverre van szükségünk. Erre a célra ajánljuk cégünk UNICOM nevű szoftverét, de más gyártők által használt szoftverrel is működik. Mindezt a modem transzparens adatátvitele teszi lehetővé. A készülék folyamatosan készenléti üzemmódban van, bármikor hívható, hogy az energiamérő adatait továbbítsa a felhasználó részére.

9 A fenti képen látható módon kábelezett készülék megszólítása a bekötött vonal telefonszámának hívásával történik, ezt a behívó számítógépnek kell megadni. A modemek kapcsolatfelvétele után elindul az adatfolyam. Az adatátvitel végén a behívó program bontja a vonalat, az UEP 6/1 modem újra vételkész állapotba kerül. Figyelem! Megszakadt adatátvitel esetén egyes energiamérők az adatokat folyamatosan, tovább küldik, így az azonnali újrahívás esetén a kapcsolat felépítése sikertelen lesz. Várni kell az adatküldési ciklus befejezéséig, csak utána lehetséges az ismételt adatátvitel. A készülék karbantartása A UEP 6/1 készülék rendeltetésszerű használata esetén nem igényel rendszeres karbantartást. Az esetleges portalanítást száraz porecsettel végezzük. Hibajelzések: Ha a mérő azonosítása elmarad, pl. hibás kábel csatlakoztatása miatt, az Ok feliratú, sárga színű LED 2 Hz-el villog, egyébként ez a frekvencia 1 Hz. A hiba elhárítása után a újra kell indítani az UEG 6/1 készüléket, hogy a mérőazonosítást sikerrel elvégezze. Ha az adatok letöltése során a kapcsolat megszakad, feltehetően hibás adatátvitel miatt. Ha az áramhurokkal működő mérőkábelt csatlakoztatjuk, a CL feliratú, zöld színű LED-nek az előlapon folyamatosan világítania kell. Hibaelhárításkor ellenőrizzük a bekötés helyességét, a polaritást! Tartozékok A készülékkel az alábbi mérőkhöz szállítunk mérőkábeleket: No\ Mérő Mérő neve Interface typ. Mérőkábel felirat Kommunikáció 1 Alhpa RS-232 RS Soros 2 Indigo RS-232 Indigo Soros 3 Mets RS-232 RS Soros 4 SL7000 RS-232 SL7000 DLMS 5 Spectra RS-232 RS Soros 6 ZMB CL ZMB Soros 7 ZMD RS-232 ZMD DLMS 8 ZMG CL ZMG Soros

10 A telepítéshez szükséges anyagok:: 1. Hálózati kábel 1db 2. Dobos fedél 1db 3. Rögzítő sín 1db 4. Mérőkábel 5. Telefon csatlakozó kábel 2.2 m Dobos Kft Dok. No. UEP M
