1 Biztonságtechnikai Vállalkozás Tel./Fax: Villamos fogyasztói berendezések felülvizsgálata a 28 / (IX. 06.) B rendelettel kiadott OTSZ, az SZ HD és az SZ szabványok alapján. RAKTÁR Budapest, űszer utca augusztus 14.

2 FELÜLVIZSGÁLATI SZAKÉRTŐI INŐSÍTŐ IRAT egbízó : Élelmiszer Bt Budapest, űszer utca 1. egbízás tárgya: Raktár villamos berendezéseinek időszakos villamos tűzvédelmi szabványossági felülvizsgálata a 28/2011. (IX. 06.) B rendelettel kiadott OTSZ szerint A vizsgálat helye: Raktár Budapest, űszer utca 1. Vizsgálat időtartama: augusztus 14. A megbízó helyszíni képviselője: ügyvezető A vizsgálatot végezték: Felülvizsgáló 16/2012/117 eng. sz. A jelentést összeállította: villamos felülvizsgáló Ez a dokumentáció 21 számozott oldalt tartalmaz Budapest, augusztus 14. 2

3 Tartalom 1. inősítő irat 2. inősítési alapadok 3. A vizsgálat eredményének összefoglalása 4. Részletes felülvizsgálati jegyzőkönyv 5. ellékletek (részletes hibajegyzék, rajzok, helyiségek tűzveszélyességi osztályba sorolása, mérési jegyzőkönyvek) 3

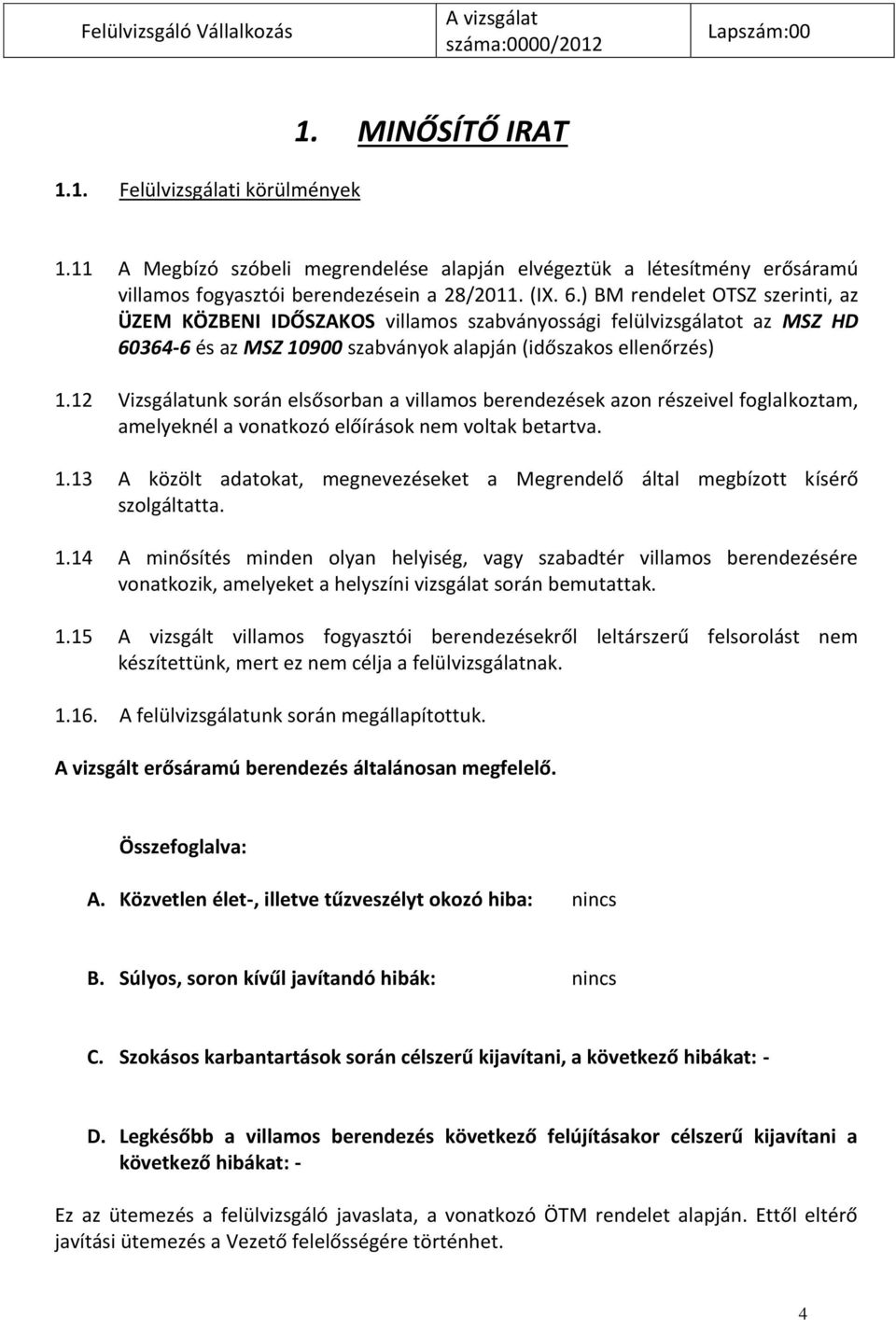

4 Felülvizsgáló Vállalkozás A vizsgálat száma:0000/2012 Lapszám:00 1. INŐSÍTŐ IRAT 1.1. Felülvizsgálati körülmények 1.11 A egbízó szóbeli megrendelése alapján elvégeztük a létesítmény erősáramú villamos fogyasztói berendezésein a 28/2011. (IX. 6.) B rendelet OTSZ szerinti, az ÜZE KÖZBENI IDŐSZAKOS villamos szabványossági felülvizsgálatot az SZ HD és az SZ szabványok alapján (időszakos ellenőrzés) 1.12 Vizsgálatunk során elsősorban a villamos berendezések azon részeivel foglalkoztam, amelyeknél a vonatkozó előírások nem voltak betartva A közölt adatokat, megnevezéseket a egrendelő által megbízott kísérő szolgáltatta A minősítés minden olyan helyiség, vagy szabadtér villamos berendezésére vonatkozik, amelyeket a helyszíni vizsgálat során bemutattak A vizsgált villamos fogyasztói berendezésekről leltárszerű felsorolást nem készítettünk, mert ez nem célja a felülvizsgálatnak A felülvizsgálatunk során megállapítottuk. A vizsgált erősáramú berendezés általánosan megfelelő. Összefoglalva: A. Közvetlen élet-, illetve tűzveszélyt okozó hiba: nincs B. Súlyos, soron kívűl javítandó hibák: nincs C. Szokásos karbantartások során célszerű kijavítani, a következő hibákat: - D. Legkésőbb a villamos berendezés következő felújításakor célszerű kijavítani a következő hibákat: - Ez az ütemezés a felülvizsgáló javaslata, a vonatkozó ÖT rendelet alapján. Ettől eltérő javítási ütemezés a Vezető felelősségére történhet. 4

5 A vizsgált villamos berendezések szabványosak, EGFELELŐEK. Jelen minősítést az ellenőrzésünkről készült dokumentációk további fejezetei és mellékletei alapozzák meg. A villamos berendezés következő időszakos ellenőrzése (villamos tűzvédelmi felülvizsgálata: C, D, E osztályú helyiségekben 6 év múlva, augusztus 14.-én esedékes. 5

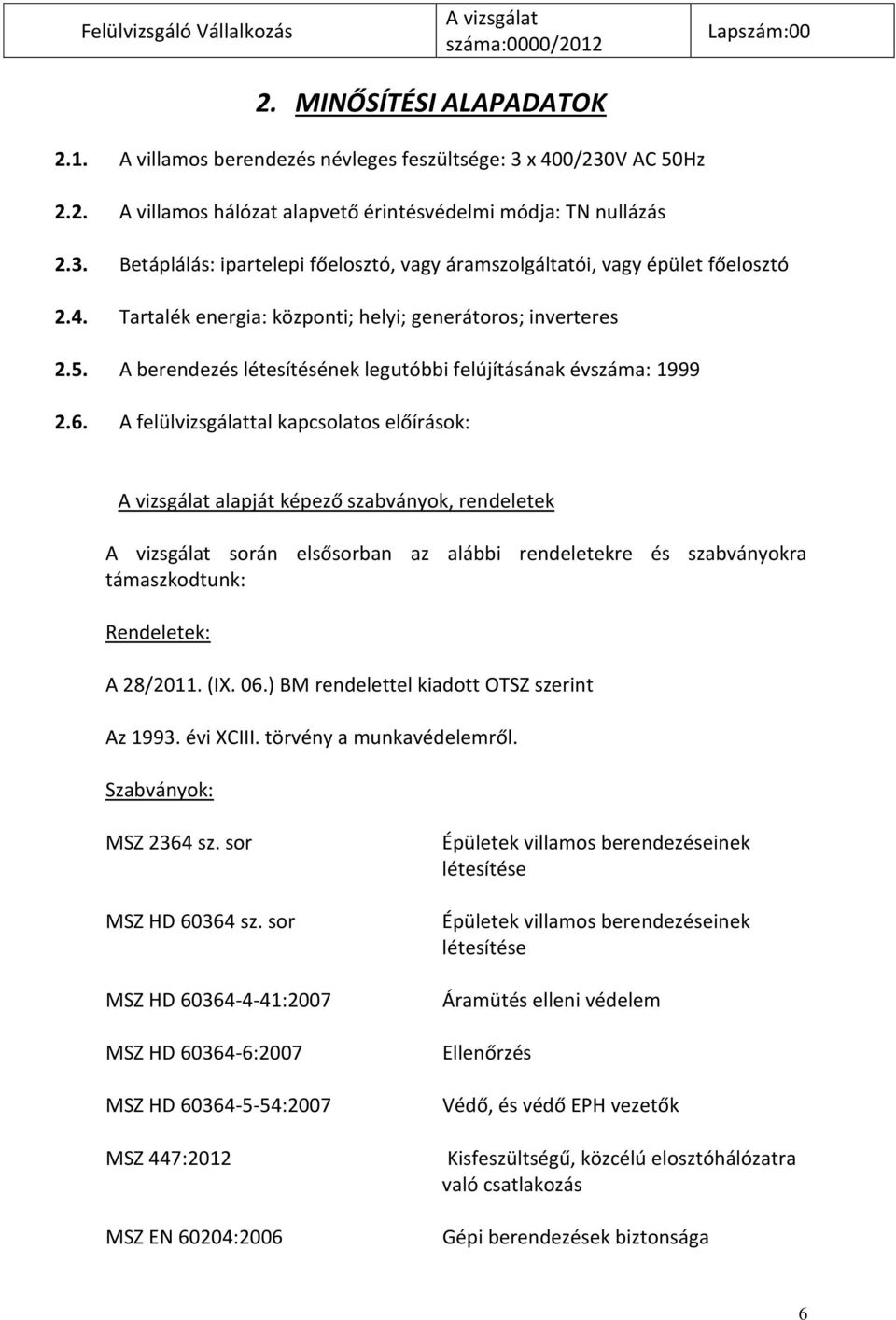

6 Felülvizsgáló Vállalkozás A vizsgálat száma:0000/2012 Lapszám:00 2. INŐSÍTÉSI ALAPADATOK 2.1. A villamos berendezés névleges feszültsége: 3 x 400/230V AC 50Hz 2.2. A villamos hálózat alapvető érintésvédelmi módja: TN nullázás 2.3. Betáplálás: ipartelepi főelosztó, vagy áramszolgáltatói, vagy épület főelosztó 2.4. Tartalék energia: központi; helyi; generátoros; inverteres 2.5. A berendezés létesítésének legutóbbi felújításának évszáma: A felülvizsgálattal kapcsolatos előírások: A vizsgálat alapját képező szabványok, rendeletek A vizsgálat során elsősorban az alábbi rendeletekre és szabványokra támaszkodtunk: Rendeletek: A 28/2011. (IX. 06.) B rendelettel kiadott OTSZ szerint Az évi XCIII. törvény a munkavédelemről. Szabványok: SZ 2364 sz. sor SZ HD sz. sor SZ HD :2007 SZ HD :2007 SZ HD :2007 SZ 447:2012 SZ EN 60204:2006 Épületek villamos berendezéseinek létesítése Épületek villamos berendezéseinek létesítése Áramütés elleni védelem Ellenőrzés Védő, és védő EPH vezetők Kisfeszültségű, közcélú elosztóhálózatra való csatlakozás Gépi berendezések biztonsága 6

7 SZ 1585:2012 Villamos berendezések üzemeltetése SZ Villamos berendezések szigetelési ellenállásának mérése SZ EN :2003 Robbanásveszélyes közegek besorolása SZ EN :1999 Villamos berendezések létesítése robbanásveszélyes térségekben SZ EN :2008 Villamos berendezések felülvizsgálata és karbantartása 2.7. Rendelkezésünkre bocsátott dokumentációk Tűzveszélyességi besorolás A megrendelő a besorolást elkészíttette és bemutatta a augusztus 8. keltű minősítő iratot, melynek aláírója: Felülvizsgáló engedély száma: KBT felülvizsgáló részéről történt. A fenti besorolás szerint a raktár 60 m 2, és D mérsékelten tűzveszélyes tűzveszélyességi osztályba tartozik. A vizsgált raktár tűzveszélyességi besorolása: ''D'' mérsékelten tűzveszélyes Előző villamos tűzvédelmi felülvizsgálat A 28/2011. (IX. 06.) B rendelettel kiadott OTSZ szerint előírt ciklusidő D mérsékelten tűzveszélyes osztály esetében: 6 év Felülvizsgálat esedékes: augusztus 14. Nem állt rendelkezésünkre dokumentáció Érintésvédelmi felülvizsgálat: A 14/2004 (IV.19.) F rendelet 5/A szakaszában előirt ciklusidő 3 év Felülvizsgálat esedékes: augusztus 14. Nem állt rendelkezésünkre dokumentáció. 7

8 2.74. Előző villámvédelmi felülvizsgálat Az SZ 274/4 - ben előirt ciklusidő 9 év Felülvizsgálat esedékes: augusztus 14. Nem állt rendelkezésünkre dokumentáció Egyvonalas kapcsolási rajzok A vizsgált területhez tartozó egyvonalas elvi kapcsolási rajzokat elkészítették, és bemutatták. A vizsgált területhez tartozó villamos berendezések bekötési rajzait elkészítették, és bemutatták. 8

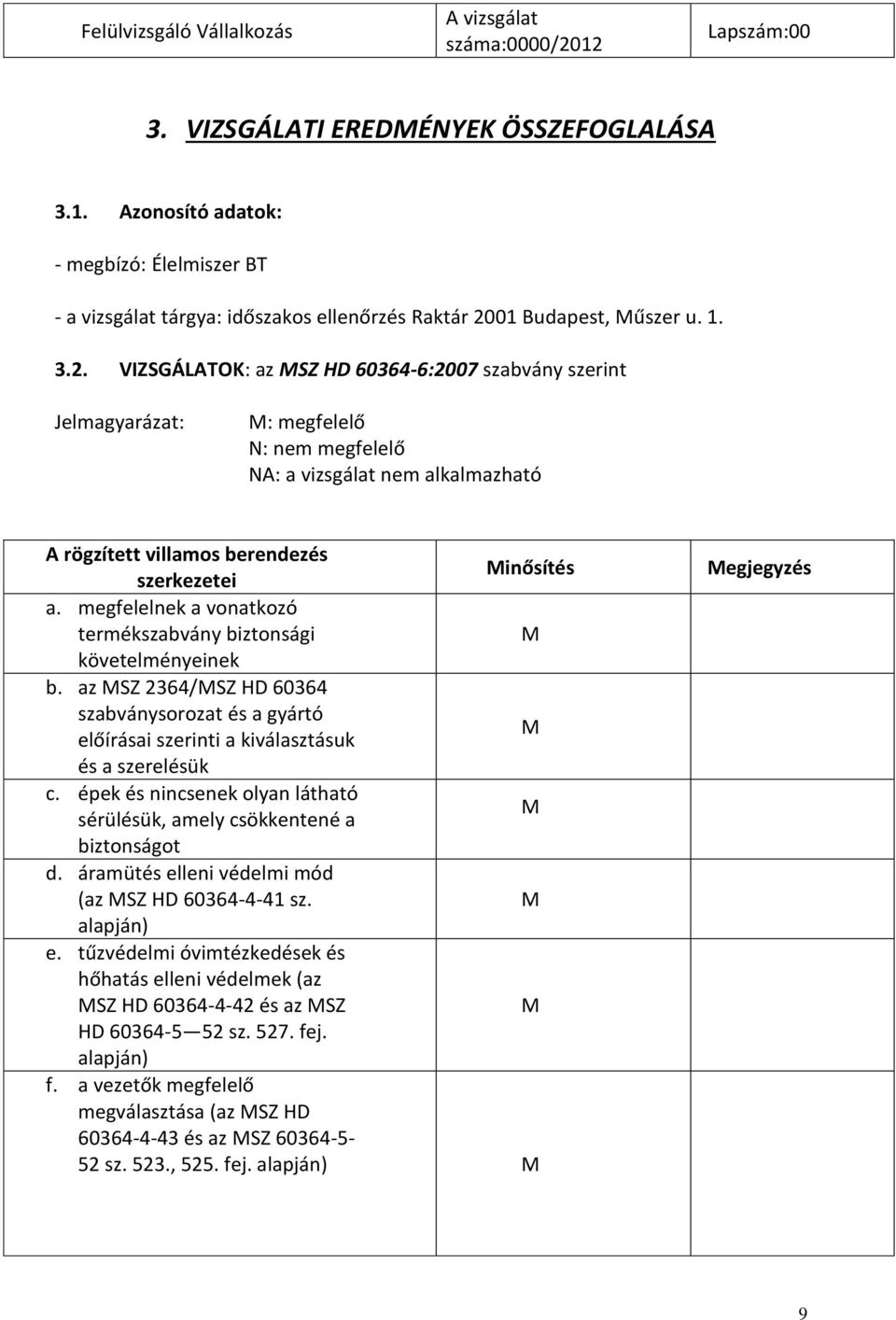

9 Felülvizsgáló Vállalkozás A vizsgálat száma:0000/2012 Lapszám:00 3. VIZSGÁLATI EREDÉNYEK ÖSSZEFOGLALÁSA 3.1. Azonosító adatok: - megbízó: Élelmiszer BT - a vizsgálat tárgya: időszakos ellenőrzés Raktár 2001 Budapest, űszer u VIZSGÁLATOK: az SZ HD :2007 szabvány szerint Jelmagyarázat: : megfelelő N: nem megfelelő : a vizsgálat nem alkalmazható A rögzített villamos berendezés inősítés szerkezetei a. megfelelnek a vonatkozó termékszabvány biztonsági követelményeinek b. az SZ 2364/SZ HD szabványsorozat és a gyártó előírásai szerinti a kiválasztásuk és a szerelésük c. épek és nincsenek olyan látható sérülésük, amely csökkentené a biztonságot d. áramütés elleni védelmi mód (az SZ HD sz. alapján) e. tűzvédelmi óvimtézkedések és hőhatás elleni védelmek (az SZ HD és az SZ HD sz fej. alapján) f. a vezetők megfelelő megválasztása (az SZ HD és az SZ sz. 523., 525. fej. alapján) egjegyzés 9

10 g. védelmi és ellenőrző eszközök kiválasztása beállítása (az SZ és az SZ sz. alapján) h. leválasztó és kapcsoló eszközök megléte és elhelyezése (az SZ sz. alapján) i. a villamos szerkezetek és védelmi módok kiválasztása (az SZ HD sz fej. és az SZ sz fejezete alapján) j. a nullavezető és a védővezető pontos megjelölése (az SZ HD sz fejezete alapján) k. egypólusú kapcsoló eszközök a fázisvezetőben ( az SZ sz. 465 fejezete alapján) l. kapcsolási rajzok és figyelmeztető feliratok megléte (az SZ HD sz fejezete alapján) m. áramkörtök, készülékek, csatlakozó- és sorozatkapcsok jelölése (az SZ sz fejezete alapján) n. a vezetők csatlakozásainak megfelelősége ( az SZ sz fejezete alapján) o. a védővezetők és EPH-vezetők megléte és megfelelősége ( az SZ HD sz. alapján) p. a szerkezetek könnyen azonosíthatók és a karbantartáshoz jól hozzáférhetők (az SZ HD sz. 513., és 514. fejezete alapján) 10

11 2. VIZSGÁLATI EREDÉNYEK ÖSSZEFOGLALÁSA űszeres vizsgálatok (az SZ HD szabvány alapján Felülvizsgáló Vállalkozás A vizsgálat száma:0000/2012 Lapszám:00 a. a vezetők folytonossága ( szakasz alapján b. a villamos berendezés szigetelési ellenállása ( szakasz alapján) c. SELV és PELV védelmi módok ( szakasz alapján) d. villamos elválasztás védelmi mód ( szakasz alapján) e. a padlózat és a fal ellenállása / impedanciája ( szakasz alapján) f. a tápforrás önműködő lekapcsolása ( szakasz alapján) g. a kiegészítő védelmek ellenőrzése ( szakasz alapján) h. a polaritás ellenőrzése ( szakasz alapján) i. a fázis sorrend ellenőrzése ( szakasz alapján) j. üzemszerű funkciók és működés ellenőrzése ( szakasz alapján) k. a feszültségesés ellenőrzése ( szakasz alapján) inősítés egjegyzés A vizsgálatok és mérések részletes eredményeit a dokumentációnk további részei és a mellékletek tartalmazzák! egjegyzések, észrevételek: A vizsgálati eredmények összefoglalásának rövid írásos kiegészítése, kifogások, javaslatok, magyarázatok stb. pl: lásd a mellékelt ÉVÉ jegyzőköny dokumentációk Budapest, augusztus 14. felülvizsgáló 11

12 Felülvizsgáló Vállalkozás A vizsgálat száma:0000/2012 Lapszám:00 4. Az OTSZ létesítési előírásainak ellenőrzése 4.1. Azonosító adatok: - megbízó: Élelmiszer BT. - a vizsgálat tárgya: időszakos ellenőrzés Raktár 2001 Budapest, űszer u VIZSGÁLATOK: az 28/2011.(IX.6.) B rendelet alapján Jelmagyarázat: : megfelelő N: nem megfelelő : a vizsgálat nem alkalmazható Szemrevételezéses ellenőrzés inősítés egjegyzés a. beépített tűzjelző és tűzoltó berendezések (2. rész: par.) b. a kisfeszültségű erős áramú villamos berendezések felülvizsgálata megtörtént-e, rendszeres-e, tűzveszélyességi besorolás helyes-e (3. rész par.) c. A villamosenergia-fejlesztő, - átalakító, és -elosztó berendezések tűzvédelme (3. SZ rész: par.) d. Van_e villámvédelem? A norma szerinti villámvédelem SZ EN tervezése, kivitelezése, felülvizsgálata és karbantartása (3. rész: par.) e. A nem norma szerinti villámvédelem tervezése, kivitelezése, felülvizsgálata, karbantartása. ( 3. rész: par.) SZ

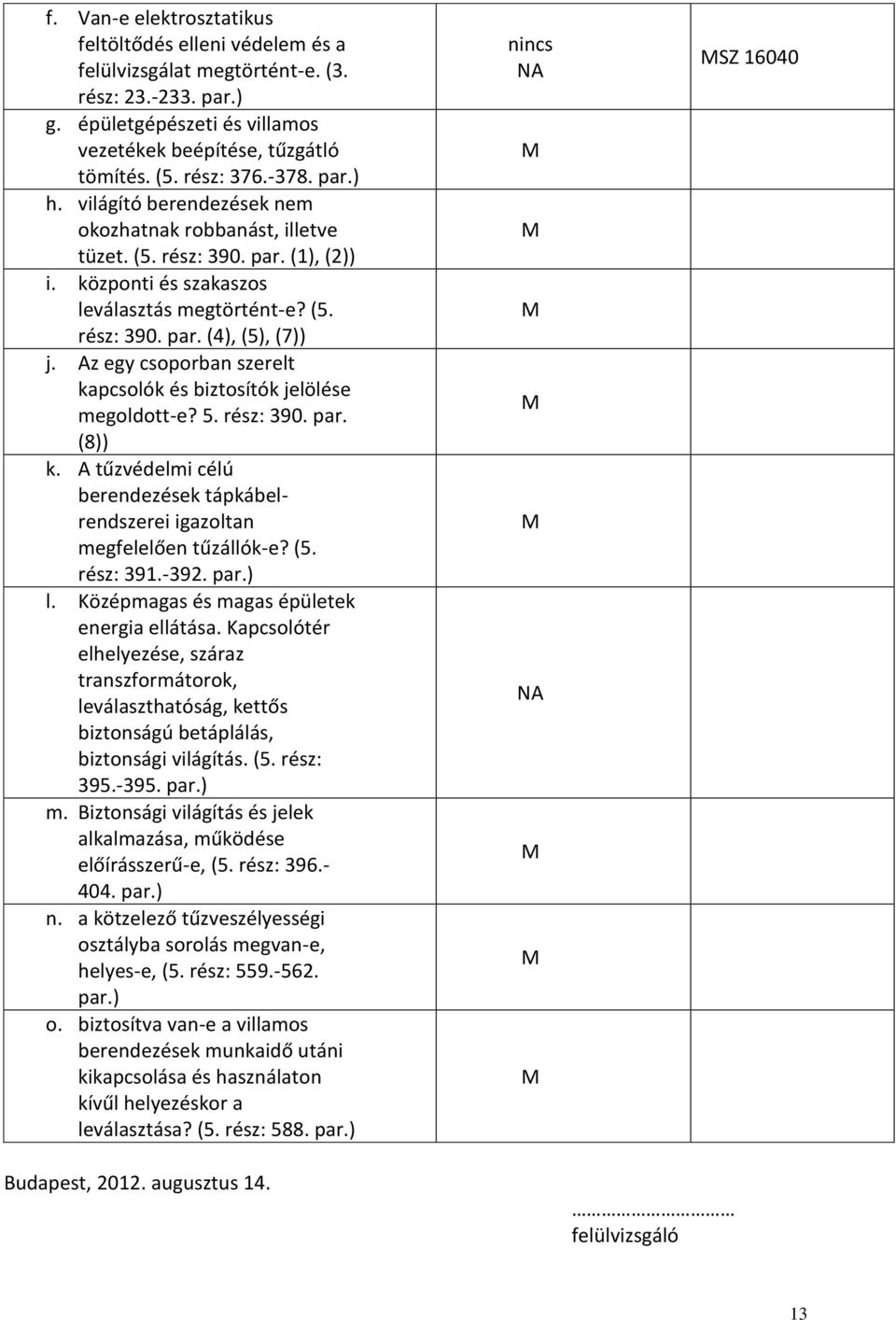

13 f. Van-e elektrosztatikus feltöltődés elleni védelem és a felülvizsgálat megtörtént-e. (3. rész: par.) g. épületgépészeti és villamos vezetékek beépítése, tűzgátló tömítés. (5. rész: par.) h. világító berendezések nem okozhatnak robbanást, illetve tüzet. (5. rész: 390. par. (1), (2)) i. központi és szakaszos leválasztás megtörtént-e? (5. rész: 390. par. (4), (5), (7)) j. Az egy csoporban szerelt kapcsolók és biztosítók jelölése megoldott-e? 5. rész: 390. par. (8)) k. A tűzvédelmi célú berendezések tápkábelrendszerei igazoltan megfelelően tűzállók-e? (5. rész: par.) l. Középmagas és magas épületek energia ellátása. Kapcsolótér elhelyezése, száraz transzformátorok, leválaszthatóság, kettős biztonságú betáplálás, biztonsági világítás. (5. rész: par.) m. Biztonsági világítás és jelek alkalmazása, működése előírásszerű-e, (5. rész: par.) n. a kötzelező tűzveszélyességi osztályba sorolás megvan-e, helyes-e, (5. rész: par.) o. biztosítva van-e a villamos berendezések munkaidő utáni kikapcsolása és használaton kívűl helyezéskor a leválasztása? (5. rész: 588. par.) Budapest, augusztus 14. nincs felülvizsgáló SZ

14 Felülvizsgáló Vállalkozás A vizsgálat száma:0000/2012 Lapszám:00 5. Védelmek 5.1. Balesetvédelem: 5.2. Túláramvédelem: - A vizsgált raktár villamosenergia-ellátása az áramszolgáltató 0,4 kv-os közüzemi hálózatáról történik. Csatlakozó feszültség: 3 x 400/230V 50 Hz kisfeszültségű hálózat, közvetlenül földelt. - A raktár villamos berendezéseinek túláramvédelmét az SZ 2364 szabv. vonatkozó szakasza, valamint az OTSZ szerint vizsgáltuk. - A villamos berendezéseket zárlat ellen minden esetben kiválasztóan, azaz szelektíven védeni kell. A leágazásokban alkalmazott C, B típusú kismegszakítók zárlati szilárdság szempontjából megfelelnek. - A helyiség világítása B 13 A, a dugaszolóaljzatok C 16 A kismegszakítókkal védettek. A túláramvédelem megfelelő Érintésvédelem: - Az érintésvédelem felülvizsgálatára nem kaptunk megbízást Villámvédelem: - Az érintésvédelem felülvizsgálatára nem kaptunk megbízást Túlfeszültség-védelem:.. 14

15 5.6. Feszültségcsökkenés elleni védelem: - Ellenőriztük és megállapítottuk, hogy a világítási berendezés el van látva az SZ 1600/1-86. szabvány szakasza szerinti feszültségcsökkenés elleni védelemmel. - Azokat a berendezéseket,-- melyeknél a feszültség kimaradása majd az ezt követő váratlan visszatérése és a berendezések hirtelen újraindulása balesetet vagy kárt okozhat -- el kell látni feszültségcsökkenés elleni védelemmel. Kialakítása megfelelő egjegyzések észrevételek: További hibák: A védelmek átfogó, rendeltetésszerű értékelése: A védelmek jelenlegi állapota kevés kivétellel- nem biztosítja a vonatkozó szabványok által megkövetelt biztonsági szintet, ezért javasoljuk a leírt hibákat, hiányosságokat minél előbb kijavítani, ill. megszüntetni. Budapest, augusztus 14. felülvizsgáló 15

16 Felülvizsgáló Vállalkozás A vizsgálat száma:0000/2012 Lapszám:00 6. Áramkörök leírása helyiségenként A helyiségekben tapasztalt hiányosságok / hibajegyzék / - Az OTSZ és az SZ szabvány szerinti vizsgálati eljárást alkalmazva ellenőriztük a balesetvédelem, a védettség, a villamos gépek és fogyasztóberendezések, a világítási berendezések, kapcsolók, kapcsolókészülékek, csatlakozók, lámpafoglalatok, biztosítók, elosztó-berendezések állapotát, szerelését, a vezetékek kiválasztását és színjelölését valamint állapotát, elhelyezését, csatlakoztatását; továbbá a védőcsövek és tartozékaik megfelelőségét. inden megnevezést a helyszínen tartózkodó helyi karbantartó villanyszerelő tájékoztatása alapján szerepeltettünk. -A helyiségekben a vizsgálatot a bejárat irányából balról-jobbra haladva végeztük Raktár ''D'' mérsékelten tűzveszélyes jellege: száraz - Vizsgálatunk során ellenőriztük a helyiségben levő villamos berendezések megfelelőségét a terv dokumentáció, és a tanúsítványok alapján. - A fenti dokumentációk szerint a helyiségben levő villamos berendezések a vonatkozó előírásoknak megfelelnek. - Az összes megtekinthető villamos berendezésen elvégeztük a részletes, közeli, és szemrevételezéses vizsgálatot. Vizsgálatunk eredménye megfelelő. - egvizsgáltuk az alkalmazott kábelek megfelelőségét, elhelyezését, rögzítését, és a berendezésekbe való csatlakozásoknál a tömítettségét. Vizsgálatunk eredménye megfelelő. Budapest, augusztus 14. felülvizsgáló 16

17 Felülvizsgáló Vállalkozás A vizsgálat száma:0000/2012 Lapszám: melléklet Érintésvédelmi mérések egbízónk szóbeli tájékoztatása szerint az érintésvédelem felülvizsgálatát elvégezték. Az érintésvédelem szabványossági felülvizsgálatának elvégzésére megbízásunk nem volt. Villámvédelmi mérések egbízónk szóbeli tájékoztatása szerint a villámvédelem felülvizsgálatát elvégezték. A villámvédelem felülvizsgálatára megbízásunk nem volt. Szigetelési ellenállás mérése A szükséges szigetelési ellenállásméréseknél XS-1000 típusú, gy. számú, ohm méréshatárú, 2012-ben hitelesített (Hitelesítő: gyártó) szigetelésvizsgáló műszert használtunk. A hálózat szigetelési ellenállás mérését az SZ sz. szabvány szerint a kisfeszültségű hálózaton 1000 V-l, a törpefeszültségű hálózaton 250 V-l ohm méréshatár megválasztásával végeztük el. Vizsgálatunk szerint a hálózat szigetelési ellenállása megfelelő. A hálózat szigetelési ellenállásának vizsgálata, a következő oldalon levő vizsgálati lapon található. 17

18 VIZSGÁLATI LAP Szigetelési ellenállásméréshez (SZ ) Sorszám ért vezetők A mérés helye, és a mért hálózat megnevezése ért ellenáll. (ohm) egeng. ellenáll. (ohm) Kiértékelés Emelet, akkutöltő pódium UV21-EN jelű elosztó Világítási áramkör 1. Fesz. alatti vezetőkvédővezető 100 0,2 egfelelő Emelet, akkutöltő pódium CC-10/2 jelű elosztó Kalorifer áramkör 2. Fesz. alatti vezetőkvédővezető 100 0,2 egfelelő Emelet, technikai helyiség CC-09 jelű elosztó Elszívó áramkör 3. Fesz. alatti vezetőkvédővezető 100 0,2 egfelelő Emelet, technikai helyiség CC-09 jelű elosztó Elszívó zsalu áramkör 4. Fesz. alatti vezetőkvédővezető 100 0,2 egfelelő 18

19 7.0. ÖSSZEFOGLALÓ INŐSÍTŐ IRAT A vizsgálat eredményét összefoglalva megállapítjuk, hogy az Élelmiszer Bt. raktára villamos berendezései a vonatkozó hatósági és szabvány előírásoknak megfelelnek. indezek alapján a raktár villamos berendezései további üzemeltetésre megfelelőnek minősülnek. A következő felülvizsgálat időpontja augusztus. 14. Budapest, augusztus felülvizsgáló 19
