1 Igénybejelentéstől bekapcsolásig Háztartási méretű kiserőművek közcélú villamos hálózatra kapcsolásának lépései az EDF DÉMÁSZ Hálózati Elosztó Kft. ellátási területén Budapest, X. 27. Rabi Zoltán

kapcsolásának lépései az EDF DÉMÁSZ Hálózati

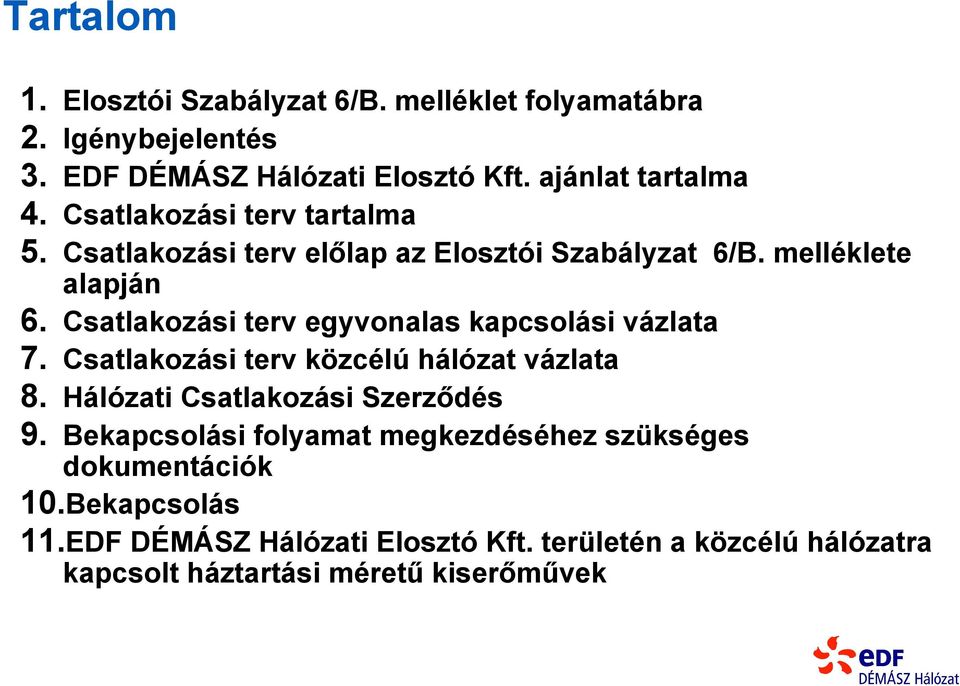

2 Tartalom Elosztói Szabályzat 6/B. melléklet folyamatábra Igénybejelentés EDF DÉMÁSZ Hálózati Elosztó Kft. ajánlat tartalma Csatlakozási terv tartalma Csatlakozási terv előlap az Elosztói Szabályzat 6/B. melléklete alapján 6. Csatlakozási terv egyvonalas kapcsolási vázlata 7. Csatlakozási terv közcélú hálózat vázlata 8. Hálózati Csatlakozási Szerződés 9. Bekapcsolási folyamat megkezdéséhez szükséges dokumentációk 10.Bekapcsolás 11.EDF DÉMÁSZ Hálózati Elosztó Kft. területén a közcélú hálózatra kapcsolt háztartási méretű kiserőművek

Csatlakozási terv egyvonalas kapcsolási vázlata 7. Csatlakozási terv közcélú hálózat vázlata 8. Hálózati Csatlakozási Szerződés 9.

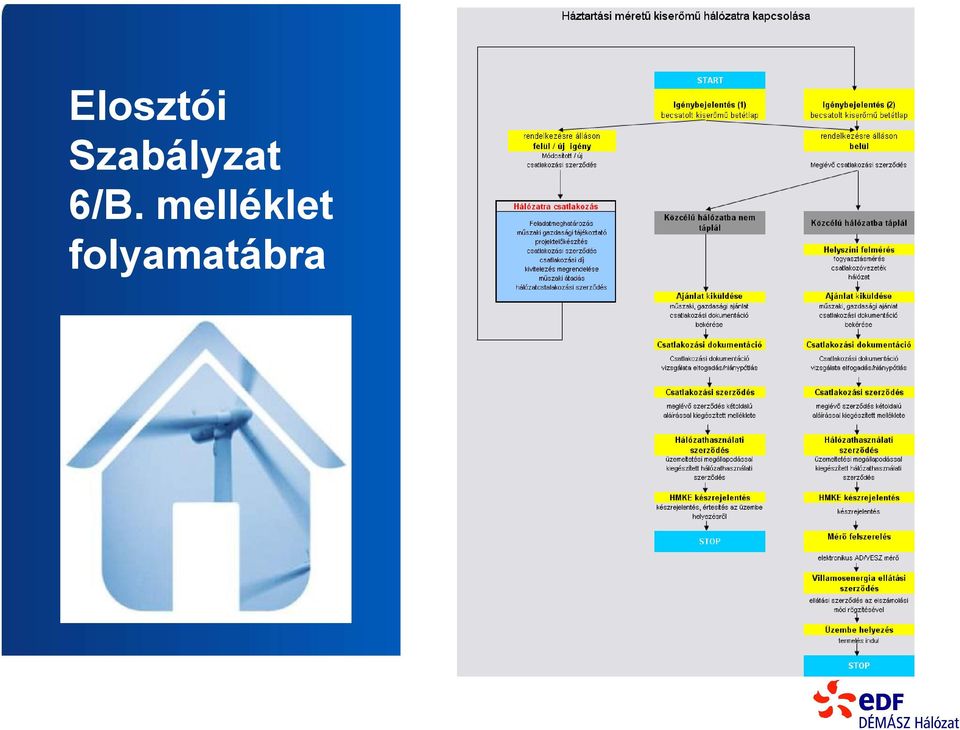

3 Elosztói Szabályzat 6/B. melléklet folyamatábra

A közcélú hálózatra csatlakozáshoz szükséges feltételeket írásos

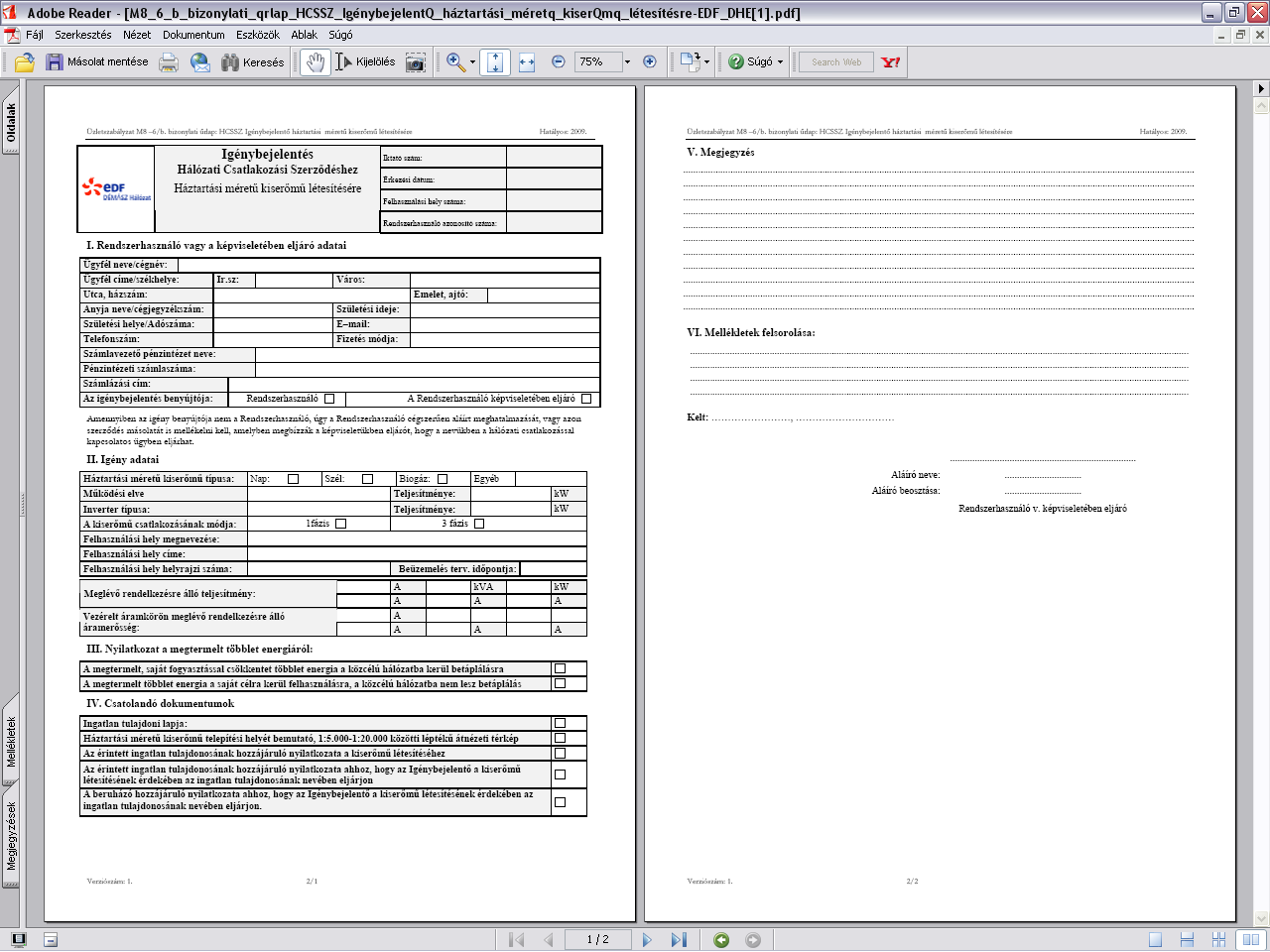

4 Igénybejelentés Az EDF DÉMÁSZ Hálózati Elosztó Kft. minden kiserőműves igényt egyedi igényként kezel. A közcélú hálózatra csatlakozáshoz szükséges feltételeket írásos igénybejelentés alapján egyedileg kell megvizsgálni. A kért dokumentumokat is mellékelni kell az igénybejelentéshez.

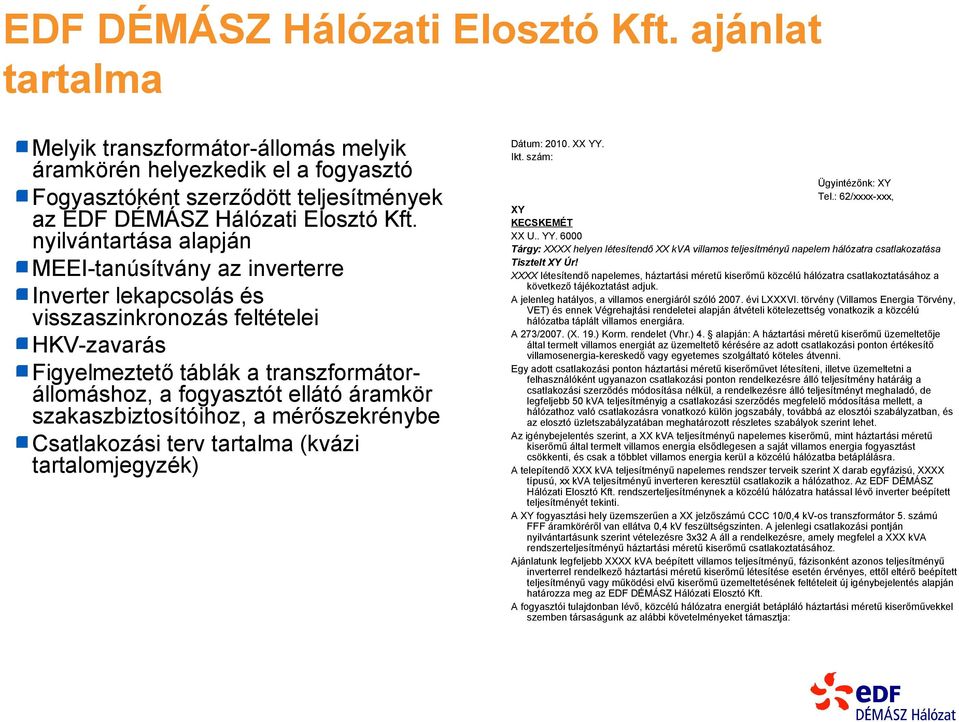

5 EDF DÉMÁSZ Hálózati Elosztó Kft. ajánlat tartalma Melyik transzformátor-állomás melyik áramkörén helyezkedik el a fogyasztó Fogyasztóként szerződött teljesítmények az EDF DÉMÁSZ Hálózati Elosztó Kft. nyilvántartása alapján MEEI-tanúsítvány az inverterre Inverter lekapcsolás és visszaszinkronozás feltételei HKV-zavarás Figyelmeztető táblák a transzformátorállomáshoz, a fogyasztót ellátó áramkör szakaszbiztosítóihoz, a mérőszekrénybe Csatlakozási terv tartalma (kvázi tartalomjegyzék) Dátum: XX YY. Ikt. szám: Ügyintézőnk: XY Tel.: 62/xxxx-xxx, XY KECSKEMÉT XX U.. YY Tárgy: XXXX helyen létesítendő XX kva villamos teljesítményű napelem hálózatra csatlakozatása Tisztelt XY Úr! XXXX létesítendő napelemes, háztartási méretű kiserőmű közcélú hálózatra csatlakoztatásához a következő tájékoztatást adjuk. A jelenleg hatályos, a villamos energiáról szóló évi LXXXVI. törvény (Villamos Energia Törvény, VET) és ennek Végrehajtási rendeletei alapján átvételi kötelezettség vonatkozik a közcélú hálózatba táplált villamos energiára. A 273/2007. (X. 19.) Korm. rendelet (Vhr.) 4. alapján: A háztartási méretű kiserőmű üzemeltetője által termelt villamos energiát az üzemeltető kérésére az adott csatlakozási ponton értékesítő villamosenergia-kereskedő vagy egyetemes szolgáltató köteles átvenni. Egy adott csatlakozási ponton háztartási méretű kiserőművet létesíteni, illetve üzemeltetni a felhasználóként ugyanazon csatlakozási ponton rendelkezésre álló teljesítmény határáig a csatlakozási szerződés módosítása nélkül, a rendelkezésre álló teljesítményt meghaladó, de legfeljebb 50 kva teljesítményig a csatlakozási szerződés megfelelő módosítása mellett, a hálózathoz való csatlakozásra vonatkozó külön jogszabály, továbbá az elosztói szabályzatban, és az elosztó üzletszabályzatában meghatározott részletes szabályok szerint lehet. Az igénybejelentés szerint, a XX kva teljesítményű napelemes kiserőmű, mint háztartási méretű kiserőmű által termelt villamos energia elsődlegesen a saját villamos energia fogyasztást csökkenti, és csak a többlet villamos energia kerül a közcélú hálózatba betáplálásra. A telepítendő XXX kva teljesítményű napelemes rendszer terveik szerint X darab egyfázisú, XXXX típusú, xx kva teljesítményű inverteren keresztül csatlakozik a hálózathoz. Az EDF DÉMÁSZ Hálózati Elosztó Kft. rendszerteljesítménynek a közcélú hálózatra hatással lévő inverter beépített teljesítményét tekinti. A XY fogyasztási hely üzemszerűen a XX jelzőszámú CCC 10/0,4 kv-os transzformátor 5. számú FFF áramköréről van ellátva 0,4 kv feszültségszinten. A jelenlegi csatlakozási pontján nyilvántartásunk szerint vételezésre 3x32 A áll a rendelkezésre, amely megfelel a XXX kva rendszerteljesítményű háztartási méretű kiserőmű csatlakoztatásához. Ajánlatunk legfeljebb XXXX kva beépített villamos teljesítményű, fázisonként azonos teljesítményű inverterrel rendelkező háztartási méretű kiserőmű létesítése esetén érvényes, ettől eltérő beépített teljesítményű vagy működési elvű kiserőmű üzemeltetésének feltételeit új igénybejelentés alapján határozza meg az EDF DÉMÁSZ Hálózati Elosztó Kft. A fogyasztói tulajdonban lévő, közcélú hálózatra energiát betápláló háztartási méretű kiserőművekkel szemben társaságunk az alábbi követelményeket támasztja:

szakaszbiztosítóihoz, a mérőszekrénybe Csatlakozási terv tartalma (kvázi tartalomjegyzék) Dátum: 2010. XX YY.

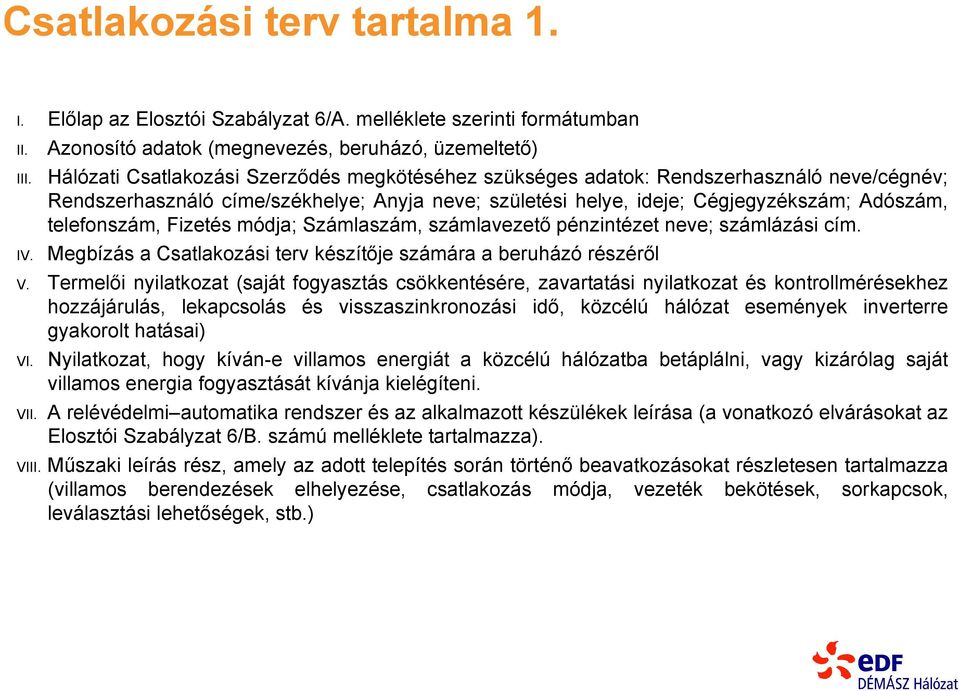

6 Csatlakozási terv tartalma 1. I. II. III. IV. V. VI. VII. VIII. Előlap az Elosztói Szabályzat 6/A. melléklete szerinti formátumban Azonosító adatok (megnevezés, beruházó, üzemeltető) Hálózati Csatlakozási Szerződés megkötéséhez szükséges adatok: Rendszerhasználó neve/cégnév; Rendszerhasználó címe/székhelye; Anyja neve; születési helye, ideje; Cégjegyzékszám; Adószám, telefonszám, Fizetés módja; Számlaszám, számlavezető pénzintézet neve; számlázási cím. Megbízás a Csatlakozási terv készítője számára a beruházó részéről Termelői nyilatkozat (saját fogyasztás csökkentésére, zavartatási nyilatkozat és kontrollmérésekhez hozzájárulás, lekapcsolás és visszaszinkronozási idő, közcélú hálózat események inverterre gyakorolt hatásai) Nyilatkozat, hogy kíván-e villamos energiát a közcélú hálózatba betáplálni, vagy kizárólag saját villamos energia fogyasztását kívánja kielégíteni. A relévédelmi automatika rendszer és az alkalmazott készülékek leírása (a vonatkozó elvárásokat az Elosztói Szabályzat 6/B. számú melléklete tartalmazza). Műszaki leírás rész, amely az adott telepítés során történő beavatkozásokat részletesen tartalmazza (villamos berendezések elhelyezése, csatlakozás módja, vezeték bekötések, sorkapcsok, leválasztási lehetőségek, stb.)

címe/székhelye; Anyja neve; születési helye, ideje; Cégjegyzékszám; Adószám, telefonszám, Fizetés módja; Számlaszám, számlavezető pénzintézet neve; számlázási cím.

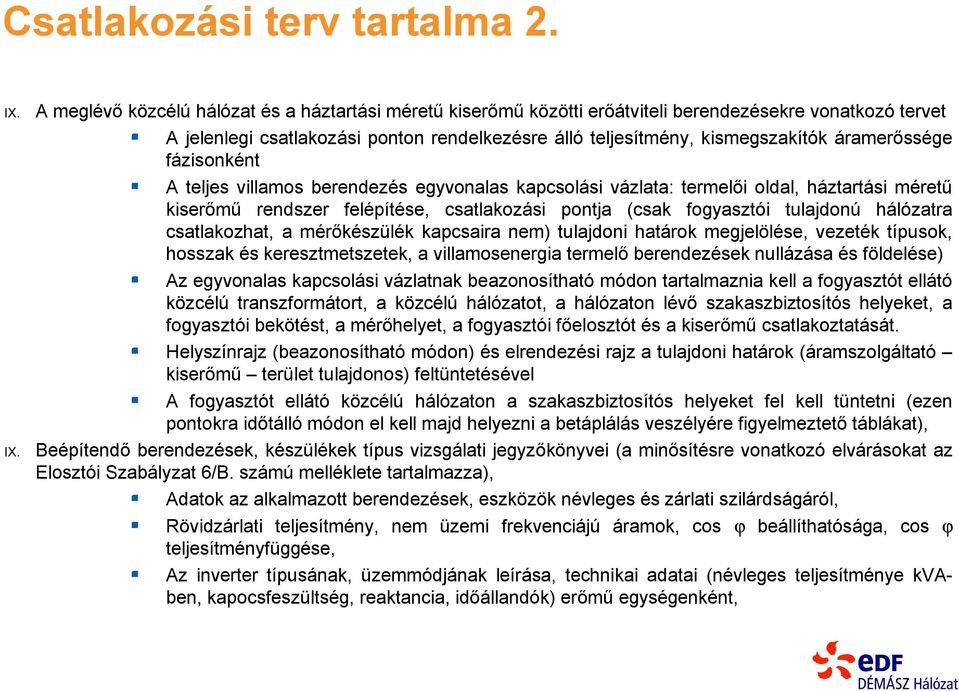

7 Csatlakozási terv tartalma 2. IX. IX. A meglévő közcélú hálózat és a háztartási méretű kiserőmű közötti erőátviteli berendezésekre vonatkozó tervet A jelenlegi csatlakozási ponton rendelkezésre álló teljesítmény, kismegszakítók áramerőssége fázisonként A teljes villamos berendezés egyvonalas kapcsolási vázlata: termelői oldal, háztartási méretű kiserőmű rendszer felépítése, csatlakozási pontja (csak fogyasztói tulajdonú hálózatra csatlakozhat, a mérőkészülék kapcsaira nem) tulajdoni határok megjelölése, vezeték típusok, hosszak és keresztmetszetek, a villamosenergia termelő berendezések nullázása és földelése) Az egyvonalas kapcsolási vázlatnak beazonosítható módon tartalmaznia kell a fogyasztót ellátó közcélú transzformátort, a közcélú hálózatot, a hálózaton lévő szakaszbiztosítós helyeket, a fogyasztói bekötést, a mérőhelyet, a fogyasztói főelosztót és a kiserőmű csatlakoztatását. Helyszínrajz (beazonosítható módon) és elrendezési rajz a tulajdoni határok (áramszolgáltató kiserőmű terület tulajdonos) feltüntetésével A fogyasztót ellátó közcélú hálózaton a szakaszbiztosítós helyeket fel kell tüntetni (ezen pontokra időtálló módon el kell majd helyezni a betáplálás veszélyére figyelmeztető táblákat), Beépítendő berendezések, készülékek típus vizsgálati jegyzőkönyvei (a minősítésre vonatkozó elvárásokat az Elosztói Szabályzat 6/B. számú melléklete tartalmazza), Adatok az alkalmazott berendezések, eszközök névleges és zárlati szilárdságáról, Rövidzárlati teljesítmény, nem üzemi frekvenciájú áramok, cos ϕ beállíthatósága, cos ϕ teljesítményfüggése, Az inverter típusának, üzemmódjának leírása, technikai adatai (névleges teljesítménye kvaben, kapocsfeszültség, reaktancia, időállandók) erőmű egységenként,

áramerőssége fázisonként A teljes villamos berendezés egyvonalas kapcsolási vázlata: termelői oldal, háztartási méretű kiserőmű rendszer felépítése, csatlakozási pontja (csak fogyasztói tulajdonú

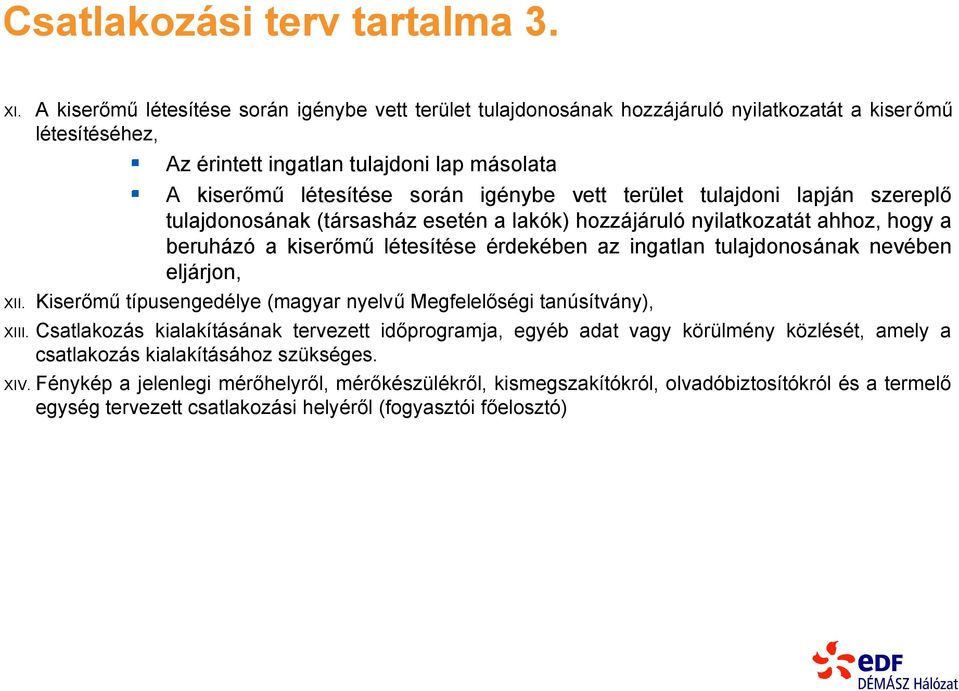

8 Csatlakozási terv tartalma 3. XI. A kiserőmű létesítése során igénybe vett terület tulajdonosának hozzájáruló nyilatkozatát a kiserőmű létesítéséhez, Az érintett ingatlan tulajdoni lap másolata A kiserőmű létesítése során igénybe vett terület tulajdoni lapján szereplő tulajdonosának (társasház esetén a lakók) hozzájáruló nyilatkozatát ahhoz, hogy a beruházó a kiserőmű létesítése érdekében az ingatlan tulajdonosának nevében eljárjon, Kiserőmű típusengedélye (magyar nyelvű Megfelelőségi tanúsítvány), XIII. Csatlakozás kialakításának tervezett időprogramja, egyéb adat vagy körülmény közlését, amely a csatlakozás kialakításához szükséges. XIV. Fénykép a jelenlegi mérőhelyről, mérőkészülékről, kismegszakítókról, olvadóbiztosítókról és a termelő egység tervezett csatlakozási helyéről (fogyasztói főelosztó) XII.

vett terület tulajdoni lapján szereplő tulajdonosának (társasház esetén a lakók) hozzájáruló nyilatkozatát ahhoz, hogy a beruházó a kiserőmű létesítése érdekében az ingatlan tulajdonosának nevében

9 Csatlakozási terv előlap az Elosztói Szabályzat 6/B. melléklete alapján

10 Csatlakozási terv egyvonalas kapcsolási vázlata 1.

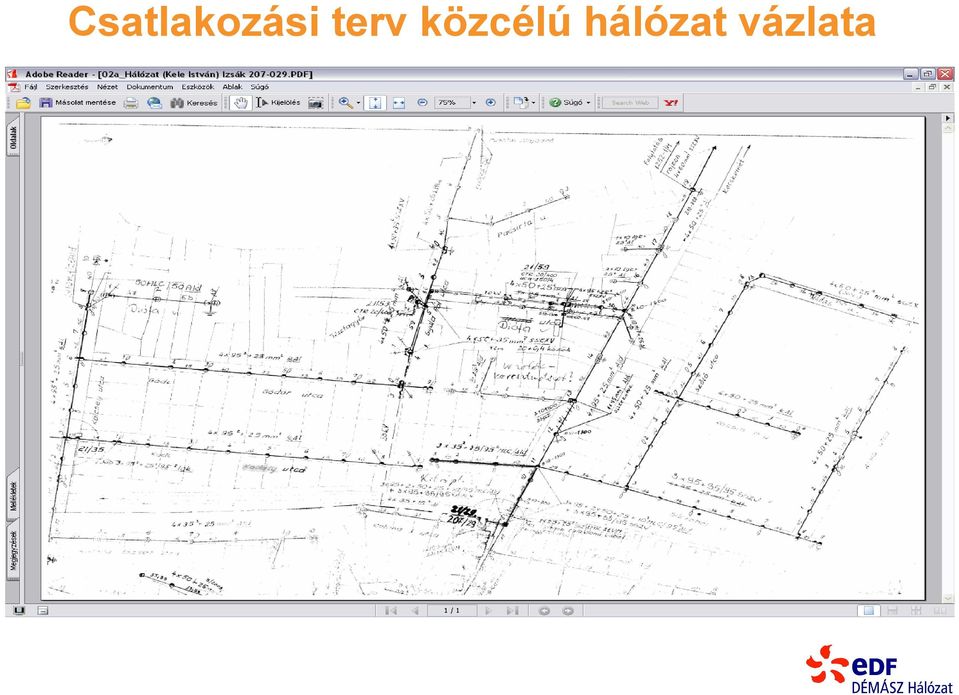

11 Csatlakozási terv közcélú hálózat vázlata

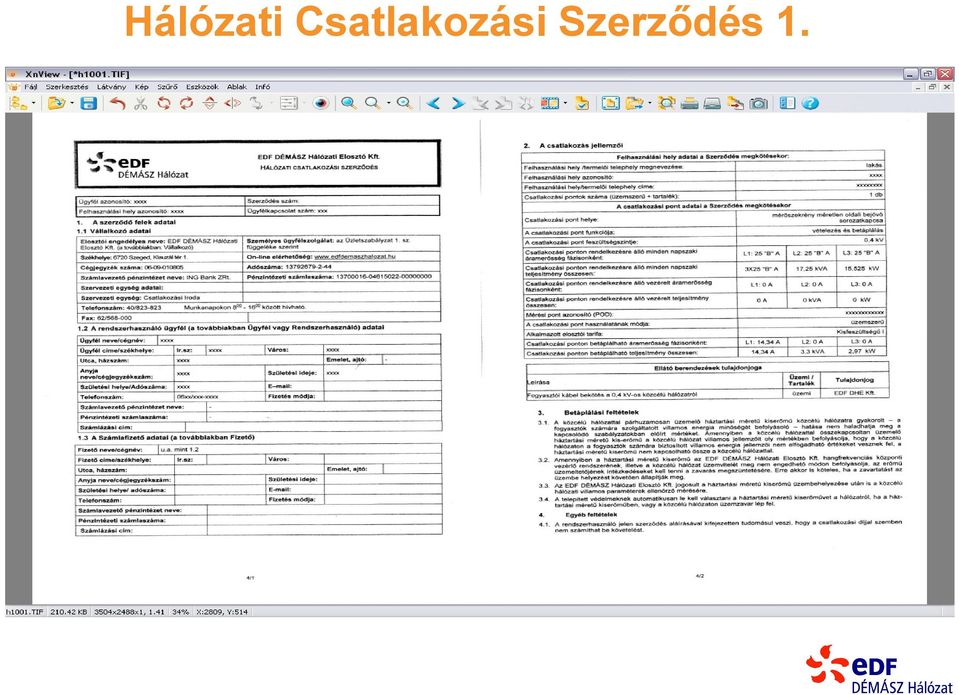

12 Hálózati Csatlakozási Szerződés 1.

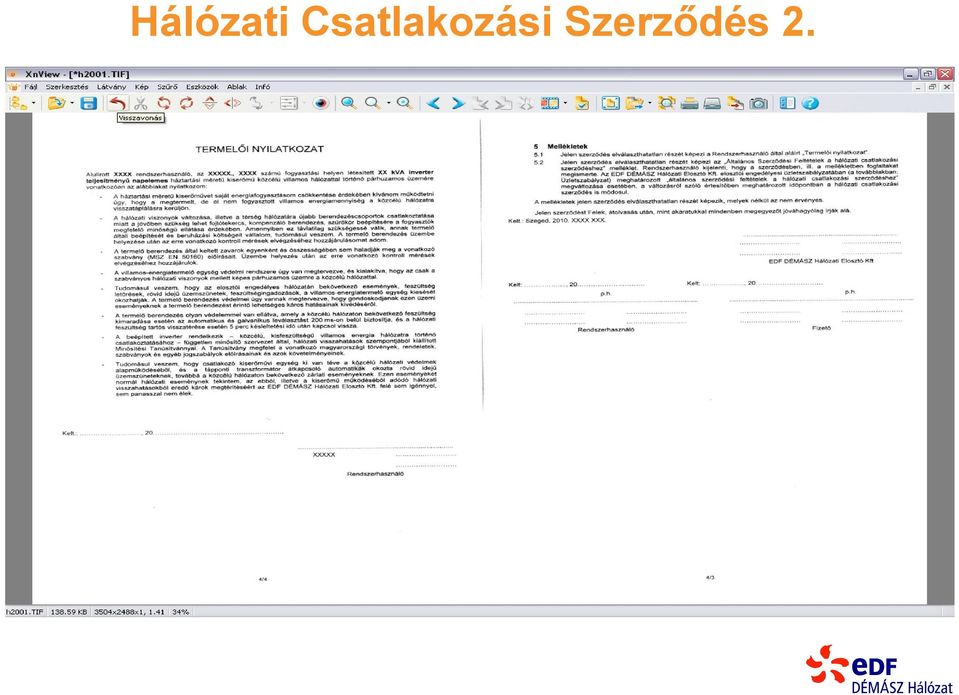

13 Hálózati Csatlakozási Szerződés 2.

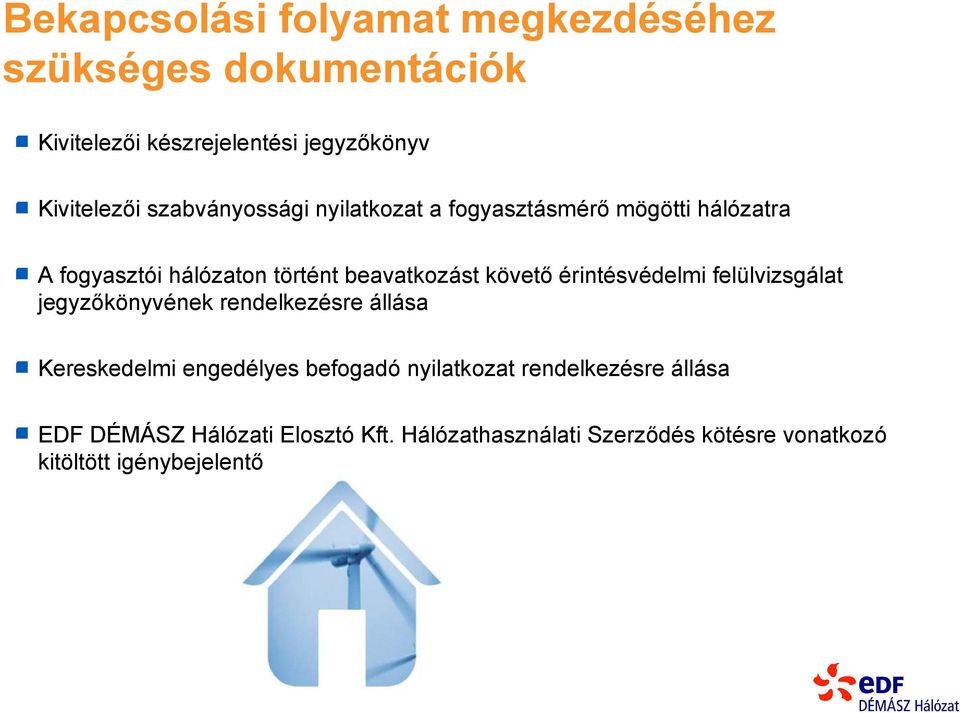

14 Bekapcsolási folyamat megkezdéséhez szükséges dokumentációk Kivitelezői készrejelentési jegyzőkönyv Kivitelezői szabványossági nyilatkozat a fogyasztásmérő mögötti hálózatra A fogyasztói hálózaton történt beavatkozást követő érintésvédelmi felülvizsgálat jegyzőkönyvének rendelkezésre állása Kereskedelmi engedélyes befogadó nyilatkozat rendelkezésre állása EDF DÉMÁSZ Hálózati Elosztó Kft. Hálózathasználati Szerződés kötésre vonatkozó kitöltött igénybejelentő

érintésvédelmi felülvizsgálat jegyzőkönyvének rendelkezésre állása Kereskedelmi engedélyes befogadó nyilatkozat

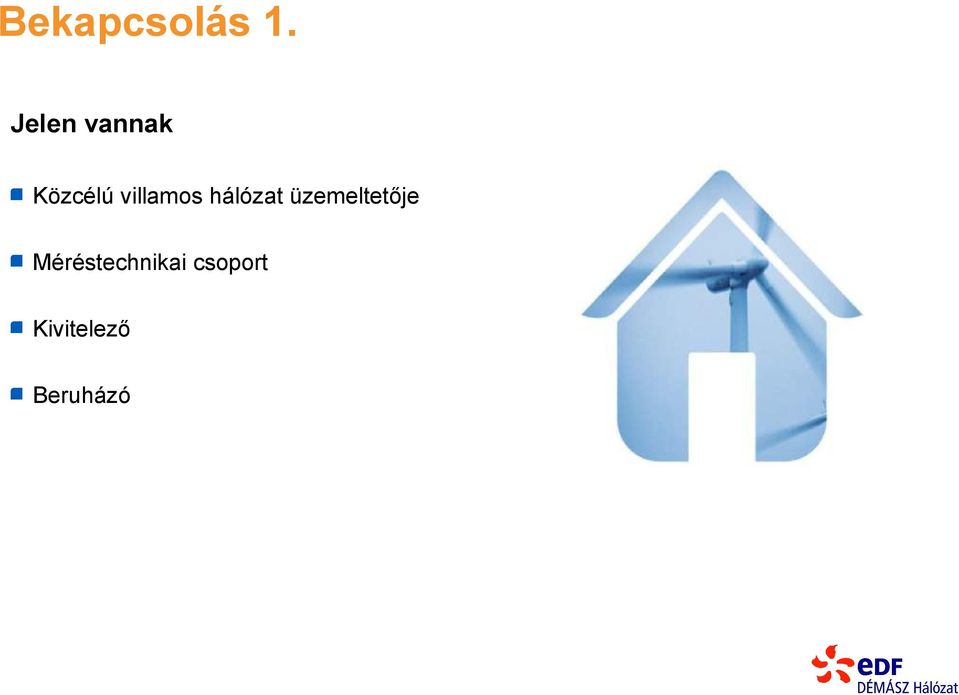

15 Bekapcsolás 1. Jelen vannak Közcélú villamos hálózat üzemeltetője Méréstechnikai csoport Kivitelező Beruházó

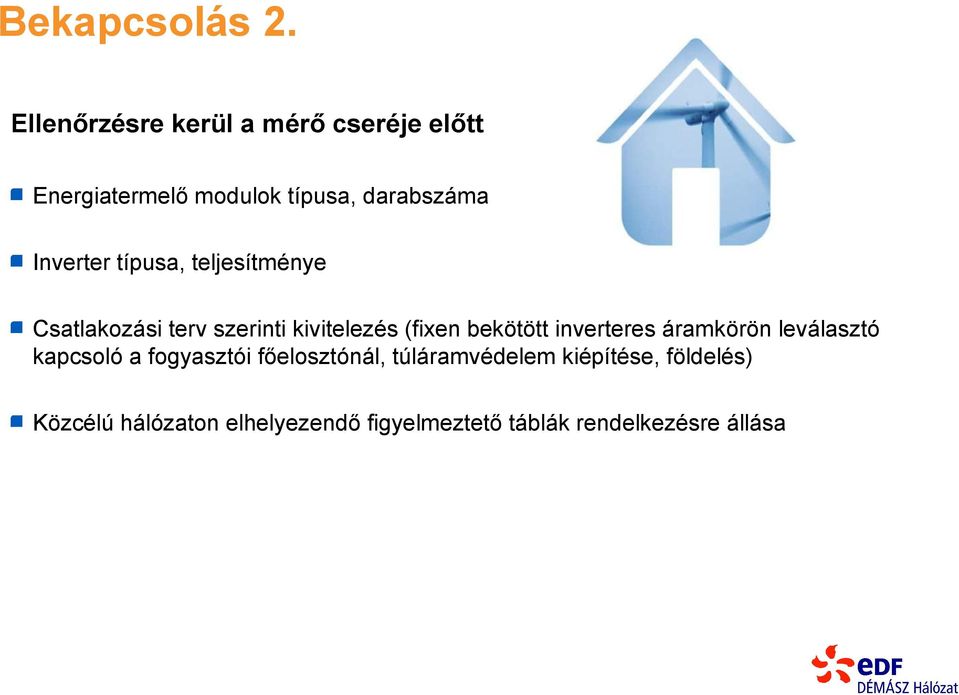

16 Bekapcsolás 2. Ellenőrzésre kerül a mérő cseréje előtt Energiatermelő modulok típusa, darabszáma Inverter típusa, teljesítménye Csatlakozási terv szerinti kivitelezés (fixen bekötött inverteres áramkörön leválasztó kapcsoló a fogyasztói főelosztónál, túláramvédelem kiépítése, földelés) Közcélú hálózaton elhelyezendő figyelmeztető táblák rendelkezésre állása

Inverter típusa, teljesítménye Csatlakozási terv szerinti kivitelezés (fixen bekötött

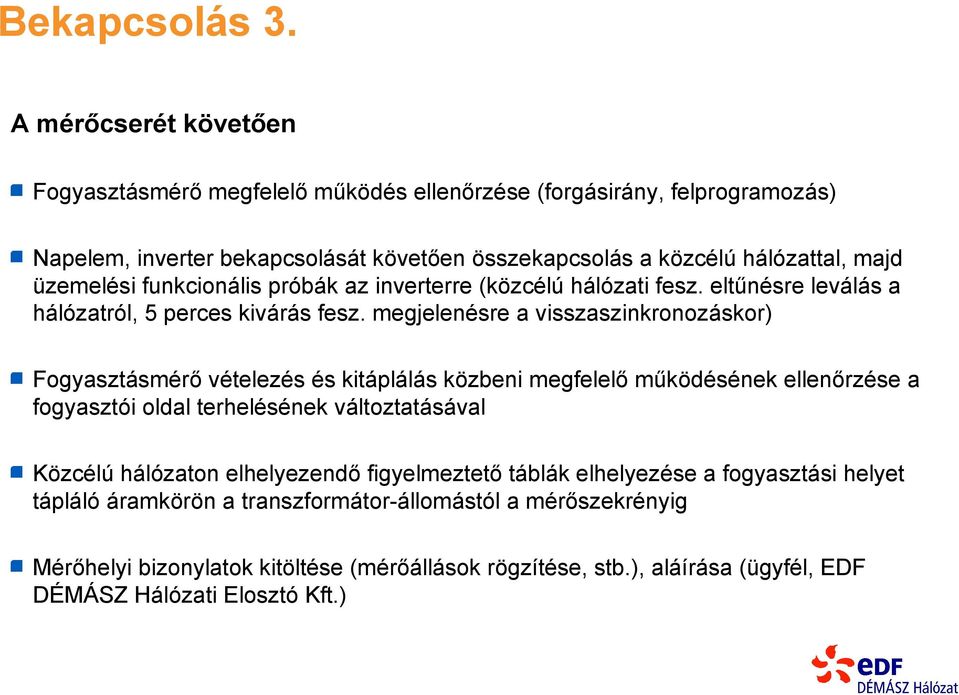

17 Bekapcsolás 3. A mérőcserét követően Fogyasztásmérő megfelelő működés ellenőrzése (forgásirány, felprogramozás) Napelem, inverter bekapcsolását követően összekapcsolás a közcélú hálózattal, majd üzemelési funkcionális próbák az inverterre (közcélú hálózati fesz. eltűnésre leválás a hálózatról, 5 perces kivárás fesz. megjelenésre a visszaszinkronozáskor) Fogyasztásmérő vételezés és kitáplálás közbeni megfelelő működésének ellenőrzése a fogyasztói oldal terhelésének változtatásával Közcélú hálózaton elhelyezendő figyelmeztető táblák elhelyezése a fogyasztási helyet tápláló áramkörön a transzformátor-állomástól a mérőszekrényig Mérőhelyi bizonylatok kitöltése (mérőállások rögzítése, stb.), aláírása (ügyfél, EDF DÉMÁSZ Hálózati Elosztó Kft.)

üzemelési funkcionális próbák az inverterre (közcélú hálózati fesz. eltűnésre leválás a hálózatról, 5 perces kivárás fesz.
