1 2011 Az intézmény neve: fenntartott Eszterházy Károly Főiskola Gyakorló Általános Iskola, Középiskola és Alapfokú Művészetoktatási Intézmény OM azonosító: Székhely: 3300 Eger, Eszterházy tér 1. Feladat ellátási helyek: 3300 Eger, Bartók Béla tér 4. technikai kód: Eger, Barkóczy út 5. technikai kód: 003 Projektünk csak a Bartók Béla téri feladat ellátási helyet érinti.

2 Hőtechnika Korszerűsítés

3 HŐTECHNIKA A pályázat tárgyát képező épület Eger, Bartók Béla tér 4. alatt működő Eszterházy Károly Főiskola Gyakorló Általános Iskola, Középiskola és Alapfokú Művészetoktatási Intézmény telephelyén található. Az építész terveken D jelű épületként szerepel. Az iskola telephelyén lévő épületek közül a D jelű épület energetikai korszerűsítése még nem történt meg. Az épület külső határoló szerkezetei nem felelnek meg a 7/2006 TNM rendeletben előírt követelmény értéknek. A homlokzati falak, valamint a tető utólagos hőszigetelésével és a külső nyílászárók cseréjével az épület passzív hő védelmének a javításával 52,2%-al csökkenthető a fosszilis energia felhasználás. Az épület fűtése az A jelű épület pince szintjén található központi kazánházból történik. Az épület fűtése a többi fűtési körtől elkülönült alapvezetéken keresztül történik, saját központi időjárás követő szabályozással rendelkező önálló fűtőkörről.

4 A fűtést 2db 15 éves 150kW teljesítményű Ivar kazán biztosítja. A 15 éves, jelenleg működő Ivar kazánok elhasználódtak, üzemi hatásfokuk alacsony. Az energia felhasználás további jelentős 30%-os csökkentése érhető el az épület fűtési rendszerének a korszerűsítésével. A korszerűsítés során az elhasználódott kazánok helyett 2db 100kw teljesítményű kondenzációs kazán kerül felszerelésre. A kazánok fűtési köréhez tartozó berendezések is korszerűsítésre kerülnek. A korszerűsítésre kerülő berendezések: szivattyúk, szelepek, szabályzók. Az épületben található radiátorok szelepei elhasználódtak funkciójukat nem tudják ellátni, a tömszelencéknél folynak. A korszerűsítés során lecserélésre kerülnek és helyettük jó minőségű termosztatikus szelepek kerülnek felszerelésre a visszatérő elzáró szelepekkel együtt. A termosztatikus szelepekkel további 6,7%-os fosszilis energia megtakarítást lehet elérni az épületre vonatkozóan. Az épület nyílászárói kelet nyugati tájolású homlokzaton helyezkednek el így a napsugárzás, valamint a hely-

5 ségekben tartózkodók belső hő nyeresége is a fűtőkör szabályozása alá kerül. Az épület fajlagos energia felhasználási költsége magas. A magas energia felhasználási költségek csökkentésére van szükség, hogy az intézmény működése hosszú távon fenntartható legyen a költségek és az üvegházhatású gázok kibocsátásának a csökkentése révén.

6 Az Eszterházy Károly Főiskola (EKF) Észak-Magyarország egyik meghatározó, két és fél évszázados múltjára méltán büszke felsőoktatási intézménye. Az állami felsőoktatás Egerben 1949-ben kezdődött. Napjainkban a főiskola közel 10 ezer főt megközelítő hallgatói létszámmal, és közel 600 fős oktatói karral valamint egy kiváló gyakorlóiskolával rendelkező intézménnyé vált. Eszterházy Károly Főiskola Gyakorló Általános Iskola, Középiskola és Alapfokú Művészetoktatási Intézmény sajátságos helyzetben van, hiszen 2005-ben két jól működő, nagy hagyományokkal rendelkező iskola összevonásából alakult. Az intézmény típusa: Többcélú intézmény, összetett iskola. Fenntartó: Eszterházy Károly Főiskola. A fenntartó - Eszterházy Károly Főiskola - a szűkös költségvetési gazdálkodás miatt beruházási forrásokat, a fejlesztéshez csak nagyon korlátozott mértékben tud előteremteni. Az intézmény a bevételeit a működési költségek fedezésére fordítja, fejlesztésre nem tud előirányzatot biztosítani. A működési költségek csökkentésének a -feladat ellátás csökkentése nélkül- az energia költségek csökkentése a leghatékonyabb módja. A pályázat támogatása nélkül a beruházás megvalósítására fedezet hiány miatt nincs lehetőség.

7

8

9 A kiinduló helyzet és a projekt helyszíne.

10 Az intézmény Eger, Bartók Béla tér 4.sz. alatt található telephelyen, hat összeépített épületrészből álló épületegyüttes. A létesítmény A-B-C épületei a hatvanas évek elején épültek, amelyet a nyolcvanas évek elején bővítettek a D-E jelű épületszárnnyal.

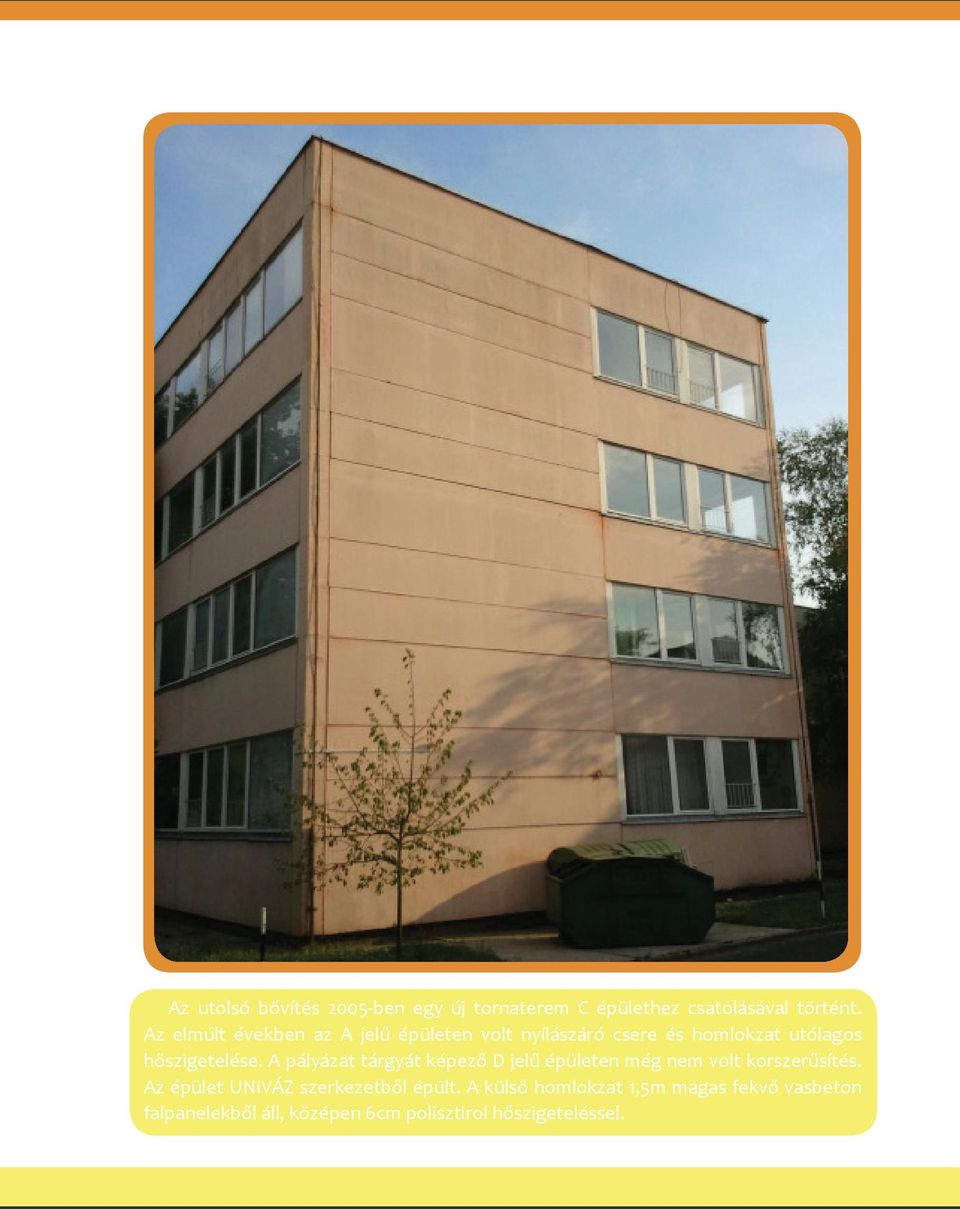

11 Az utolsó bővítés 2005-ben egy új tornaterem C épülethez csatolásával történt. Az elmúlt években az A jelű épületen volt nyílászáró csere és homlokzat utólagos hőszigetelése. A pályázat tárgyát képező D jelű épületen még nem volt korszerűsítés. Az épület UNIVÁZ szerkezetből épült. A külső homlokzat 1,5m magas fekvő vasbeton falpanelekből áll, középen 6cm polisztirol hőszigeteléssel.

12 A tetőszinti térelhatárolás lapos tetős kialakítású, bitumenes lemezszigeteléssel. A lapos tető 5cm polisztirol hő szigeteléssel ellátott vasbeton födém. Beépítet szalagablakos külső nyílászárók műanyagszerkezetek, rossz hőszigetelési paraméterekkel. Az épület hő vesztesége a falpanelek és a nyílászárók gyenge hő szigetelési tulajdonságai miatt magas. Az épület tartószerkezeti szempontból megfelelő, repedések, mozgásra, szerkezeti károsodásra utaló nyomok nincsenek. Az utólagos hőszigetelés és nyílászáró csere nem okoz a szerkezetben károsodást. A szalagablakos kialakítás a szükségesnél nagyobb üvegfelületet eredményez a tantermekben. A nagy üvegezet felület télen nagy hő veszteséget, nyáron pedig túlmelegedést okoz. Az épület fűtése az A jelű épület pince szintjén található központi kazánházból történik. Az épület fűtése a többi fűtési körtől elkülönült alapvezetéken keresztül történik, saját központi időjárás követő szabályozással rendelkező önálló fűtőkörről. A fűtést 2db 15 éves 150kW teljesítményű Ivar kazán biztosítja.

13 A 15 éves, jelenleg működő Ivar kazánok elhasználódtak, üzemi hatásfokuk alacsony. A tantermekben és egyéb helységekben dunaújvárosi lemez radiátorok vannak felszerelve, a helységek hőigényét a radiátorok teljesítménye 30%-al meghaladja.

14

15 Általános tapasztalat hogy a tantermekben működő radiátorok közül egy le van zárva és még így is túl vannak fűtve a helységek. A radiátorokon lévő szelepek nem működnek mozgatás hatására a tömszelencék folynak.
