1 PSI védőcső véglezáró gumiharang

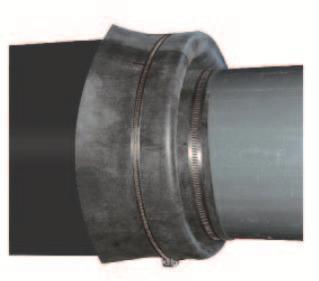

2 PSI Gumiharang Általános információ Termékszállító csővezetékeket /pl. gazvezeték, vízvezeték, szennyvízvezeték stb./ autópálya, főközlekedési utak, vasút kereszteződéseknél gyakran védőcsövekbe helyezik el. A gumiharangok feladata, hogy megakadályozza szennyeződés és nedvesség bejutását a gyűrűs térbe. PSI gyártmányú /SER CO21 Kft. által forgalmazott/ véglezáró gumiharangokkal újonnan lefektetett vagy a már üzemelő csővezetékek lezárása megoldható. Leírás /műszaki adatok KT típusú gumiharang /csak újonnan fektetett csővezetékekre használható/ A KT típusú gumiharang előnye, hogy 5 típus a DN100 és DN600 közötti mérettartományt lefedi, így a raktározási költségek csekélyek. Minden típus két védőcső mérettel rendelkezik. A termékkel szállított saválló bilincsek valamennyi méretre alkalmasak. EPDM Falvastagság: 3-4 mm Shore keménység: 60±5 Szállítócső méret: 10mm-508mm /pontos méret az árlistán látható/ Védőcső méret: 110mm-610mm /pontos méret az árlistán látható/ Szállítócső fektetéskor excentricitás kiegyenlítés igen Extra méret: nincs DU típusú gumiharang /csak újonnan fektetett csővezetékekre használható/ A DU típusú gumiharangot mindig a védőcső/szállítócső méretnek megfelelő méretben szállítjuk. Helyszíni szereléskor a méreten nem lehet változtatni. EPDM Vastagság: 5-6 mm Shore keménység: 50±5 Szállítócső méret: 20mm-762mm /pontos méret az árlistán látható/ Védőcső méret: 90mm-965mm /pontos méret az árlistán látható/ Szállítócső fektetéskor excentricitás kiegyenlítés igen Extra méret: nincs KG/KO típusú gumiharang /KG csak újonnan fektetett csővezetékekre, KO a már lefektetett csővezetékekre is használható/ A KG/KO típusú harangok kúpos formájúak Mivel egyedi gyártmányúak, így szállítócső/védőcső méret különböző kombinációra.szállítjuk.a harangok a helyszínen méretre szabhatók. neoprén kaucsuk Anyag külön rendelésre lehet szilikon /csak KG típusnál/ és NBR Falvastagság: 2-3 mm Shore keménység: 60±5 Szállítócső méret: 32mm-1320mm /pontos méret az árlistán látható/ Védőcső méret: 48,3mm-2000mm /pontos méret az árlistán látható/ Szállítócső fektetéskor excentricitás kiegyenlítés kb. 500mm, külön rendelés esetén nagyobb is lehet Extra méret: külön rendelésre

3 HA típusú gumiharang /csak újonnan fektetett csővezetékekre használható/ rottolin Falvastagság: 2-3 mm Shore keménység: 50±5 Szállítócső méret: 25mm-50mm /pontos méret az árlistán látható/ Védőcső méret: 50mm-90mm /pontos méret az árlistán látható/ Szállítócső fektetéskor excentricitás kiegyenlítés nem Extra méret: nincs STM típusú gumiharang /csak újonnan fektetett csővezetékekre használható/ Az STM típusú harangokat különleges igényekhez gyártjuk. Majd minden csőméretre szállítjuk. Extrém excentricitás vagy több kábel védőcsövön történő átvezetés esetén használhatók. Ezeket a harangokat erősített kivitelben is gyártjuk /STMV/, ha nagy mechanikus igénybevétel. rottolin Falvastagság: STM kb. 6-8mm, STMV kb. 9-11mm Shore keménység: 50±5 Szállítócső méret: 50mm-1200mm /pontos méret az árlistán látható/ Védőcső méret: 200mm-1600mm /pontos méret az árlistán látható/ Szállítócső fektetéskor excentricitás kiegyenlítés igen Extra méret: lehetséges

4 PSI Gumiharang FW Általános információ FW típusú gumiharang /csak újonnan fektetett csővezetékekre használható/ Az FW típusú harangok speciális fejlesztésűek, a védőcső és a szállítócső között nyomásálló tömítést biztosít. A harangokat minőségi rottolin anyagból gyártják és a kb. 9-11mm falvastagságnak köszönhetően forma stabil és 0,5 bar nyomásig tömör. A harang rugalmassága lehetővé teszi a szállítócső és védőcső hosszanti és sugárirányú mozgását. A tömörség biztosítása érdekében a gyűrűs tér nem lehet 70 mm-nél nagyobb. A gallérok alá tartósan rugalmas ragasztóanyagot spriccelünk és minden esetben a harangot két-két bilinccsel rögzítjük a csövekhez. A ragasztóanyag bespriccelése előtt a harangot le kell takarni. Metszet saválló bilincs, speciális tömítő ragasztó Lezáró harang FW típus saválló bilincs, speciális tömítő ragasztó Védőcső Szállítócső rottolin Falvastagság: 9-11 mm Szín: piros Shore keménység: kb. 50 o Szakító szilárdság: 11 N/mm2 Szakadó nyúlás: 400 % Maximális üzemi hőmérséklet: 55 o C

5 KT típusú gumiharang 1.A harangot feszesen a haszoncsőre húzzuk, addig amíg a cső egyértelműen a harangba kitüremkedik. 2. Egy éles késsel a harangot a szállítócsőnél levágjuk. Ezután a harangot a haszoncsövön át a védőcsőig húzzuk /a harang kb. 10%-ot tágul/ 3. A harang gallérját ráhúzzuk a védőcsőre /a harang kb. 10%-ot tágul/ és a harangot a nagyobbik bilinccsel rögzítjük a védőcsőhöz. 4. A harang kúpos részét betoljuk a gyűrűs térbe és a másik bilinccsel rögzítjük a szállító csövön. 5. Ha a kisebb gallért használjuk fel, akkor a nagyobb gallér le is vágható.

6 DU, STM típusú gumiharang - A harang kisebbik nyílását ráhúzzuk a szállítócsőre - A nagyobbik nyílást ráhúzzuk a védőcsőre, ameddig csak lehet - A DU és STM típusoknál a beépítési hosszt a forma meghatározza - A saválló bilincset mindkét csőre rátesszük - A bilincs szabad végét legalább 50 mm-re a feszítőzár szabad négyszögletű nyílásába fűzzük, aztán visszahajlítjuk. A visszahajlított végnek a körbefutó bilincs alatt kell feküdni - A feszítőzárat egy csavarhúzóval amennyire csak lehet, megszorítjuk.

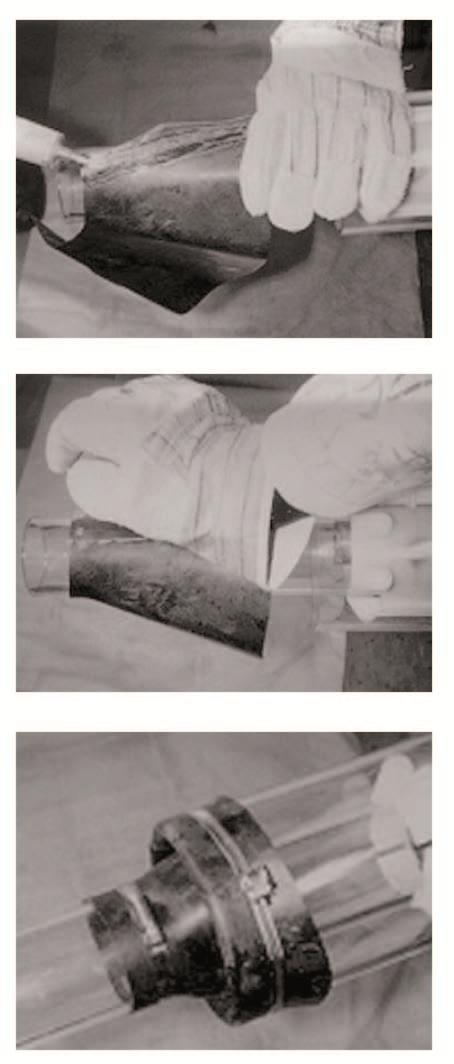

7 KG/KO típusú gumiharang KO harang 1. A ragasztás előtt a ragasztandó felületet meg kell tisztítani és szárítani. 2. A KO harangot felhelyezzük a szállító csőre és a termékkel szállított ragasztót az alábbiak szerint használjuk fel.: A ragasztandó felületet mindkét oldalát a ragasztóval vékonyan bekenjük és kb percig hagyjuk száradni. A száradás után a ragasztóval újból vékonyan bekenjük a felületeket és hagyjuk újra száradni. Azután nagy nyomással a varratot összenyomjuk. KG/KO harang 3. A harang nagyobb nyílású végét a védőcsőre húzzuk, addig amíg feszesen nem fekszik a csövön, azután a harangot begyűrjük a gyűrűs térbe és a harangvégeket a bilinccsel rögzítjük. KG/KO harang Ha a harang szállítócső felöli oldala túl kicsi, akkor egy darabot a helyszínen egy ollóval levágunk /20mm levágása 13mm-20mm átmérő növekedést eredményez/. Arra ügyeljünk, hogy a harang szállítócső felüli vége 2-5%-al kisebb legyen, mint a cső külső átmérője, azért, hogy gyűrődésmentesen felfeküdjön a csőre.

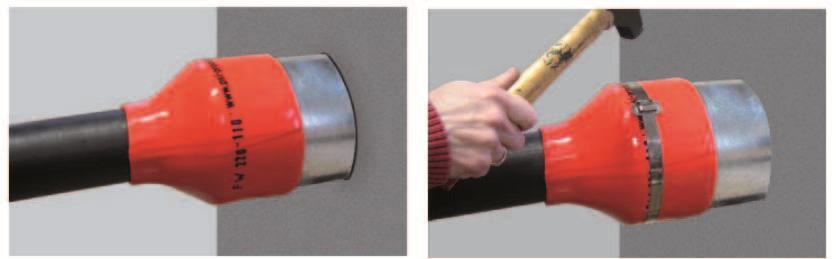

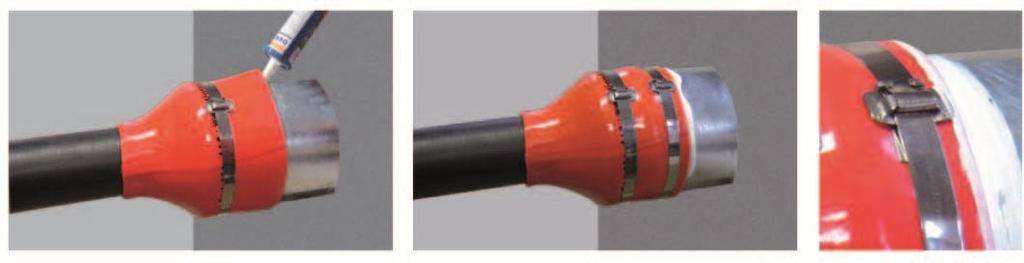

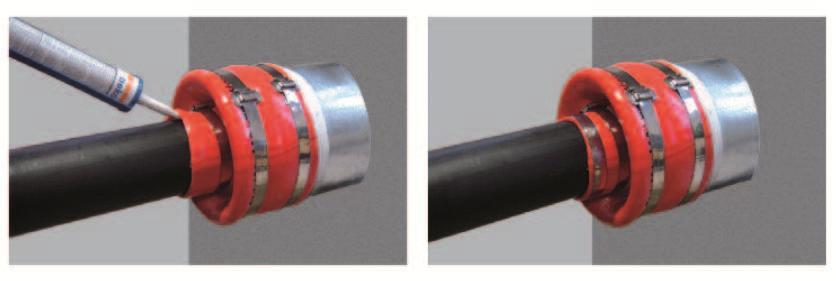

8 FW típusú gumiharang Védőcső 1. A harangot ráhúzzuk a védőcsőre és a szállítócsőre 2. Az első bilincset kb. 15 mm-el a védőcső végétől felszereljük 3 A termékkel szállított tömítő ragasztóval körkörösen a harang alá spriccelünk.. Azután felszereljük a második bilincset. Szükség esetén a kipréselődő ragasztót letöröljük Szállítócső 4 A tágulási iránynak megfelelően a harangot rásimítjuk a csőre /a ábra/ vagy S formában /b ábra/ begyűrjük a gyűrűs térbe. Azután felszereljük az első bilincset kb. 15mm-el a hátsó vég előtt. 5. A tömítő ragasztót a védőcsőnél alkalmazott módon a harang alá spricceljük és a második bilincset is felszereljük. 6. Végül a harangot egy rugalmas ruhával betekerjük

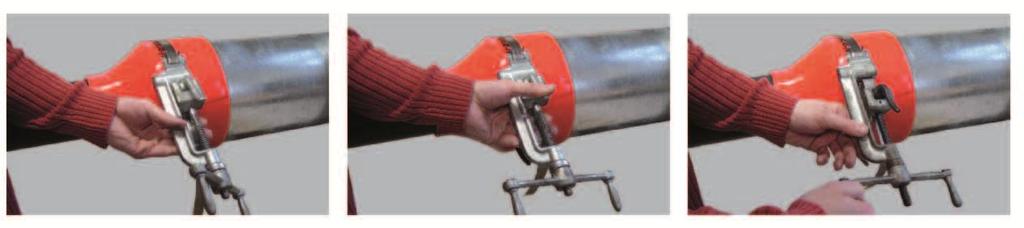

9 PSI saválló 19mm es bilincs 1. A záró bilincset rátoljuk a szalagra, ügyelve arra, hogy a szalag hegye a szalag vége felé mutasson. A szalagot kb. 3-4 cm hosszan visszahajlítjuk, majd egy kalapáccsal összeütjük. Miután a szalag a harang köré felfekszik, a szalagot betoljuk a záró bilincsbe. 2. A feszítő szerszámba oldalról befűzzük a szalagot., a feszítő szerszámot előtoljuk a bilincsig, a feszítő karral a szalagot meghúzzuk. 3. Ha elértük a maximális feszítést, akkor a szorító kurblit egy félfordulattal visszatekerjük. 4. A szalag végét levágjuk a feszítő szerszámnál. A levágott véget egy kalapáccsal a bilincsre rögzítjük. Végül a bilincs minkét csúcsát behajtjuk
