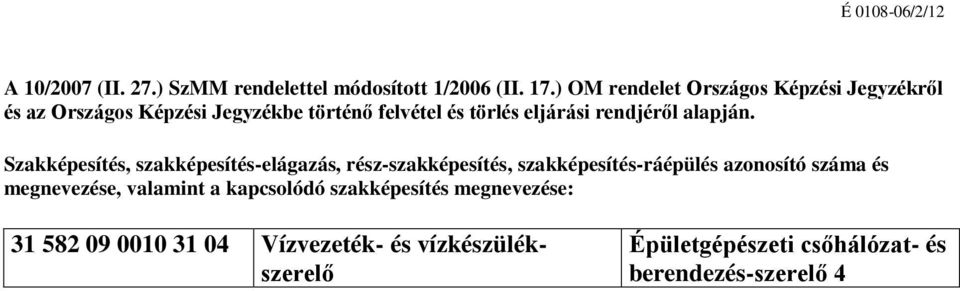

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Vízvezeték- és vízkészülékszerelő Épületgépészeti csőhálózat- és berendezés-szerelő 4

2 1) Feladat Összesen: 9 pont Tegye sorrendbe a következőket! Ágyazatkészítés 5 Dúcolás: hagyományos, kis- és nagytáblás, dúckosaras stb. 3 Munkaterület-előkészítés: kitűzés, növényzet eltávolítása, burkolatborítás, humuszleszedés 1 Eredeti talajhelyzetnek megfelelő helyreállítás: tereprendezés, humuszvisszatöltés, burkolat-helyreállítás 9 Ellenőrzés: nyomás- vagy víztartási próba 7 Földkiemelés 4 Csőfektetés, kapcsolás 6 Földvisszatöltés, tömörítés, dúcolásbontás 8 Víztelenítés: nyíltvíztartás, talajvízszint-süllyesztés, 2 2) Feladat Összesen: 6 pont Az alábbi rajzon hiányoznak a megnevezések. Írja be a táblázat megfelelő rovatába a csővéglezárások pontos nevét! Sorszám Megnevezés a. Egyszerű síkfenék b. Mélydomborítású síkfenék c. Hornyos síkfenék É 2/5

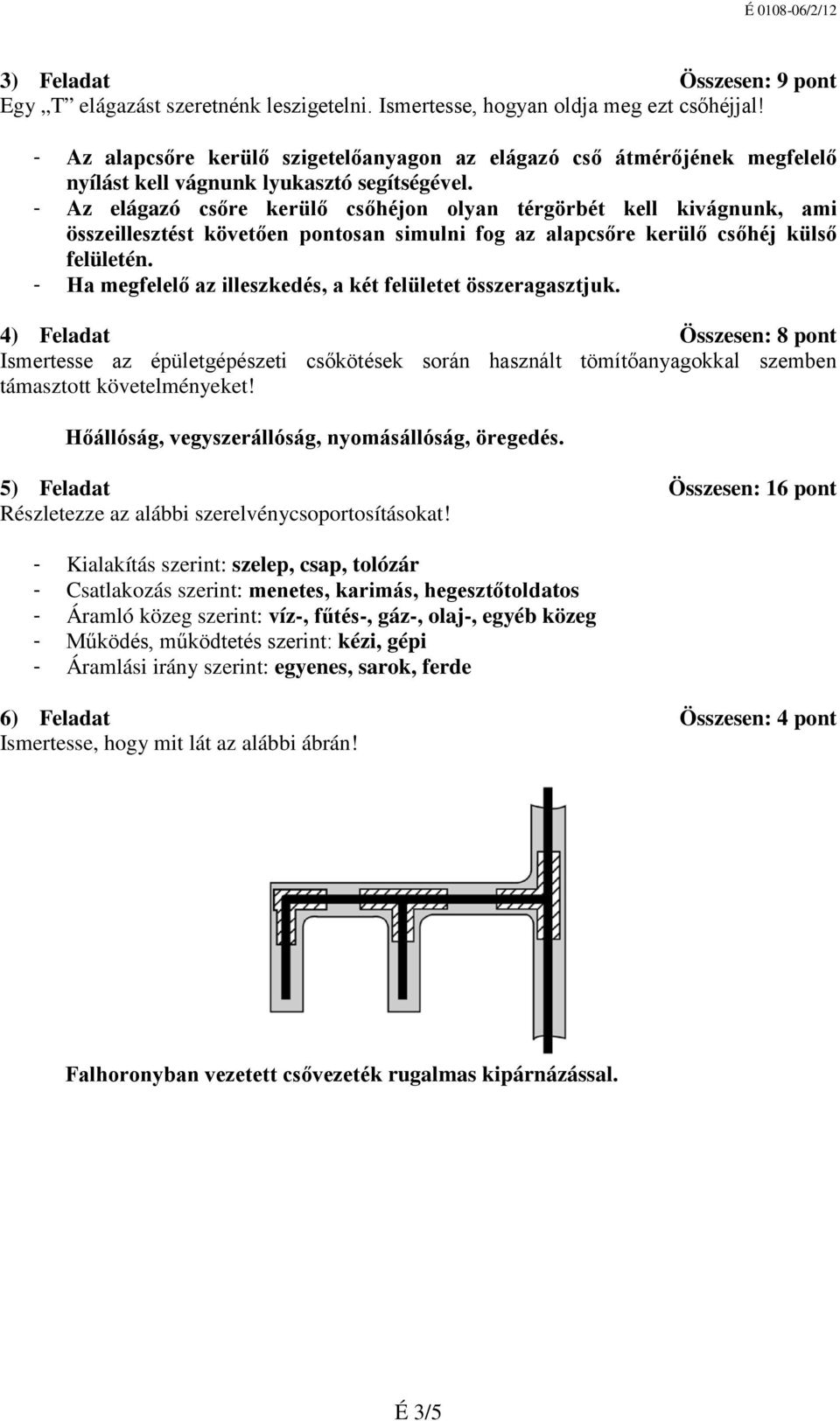

3 3) Feladat Összesen: 9 pont Egy T elágazást szeretnénk leszigetelni. Ismertesse, hogyan oldja meg ezt csőhéjjal! - Az alapcsőre kerülő szigetelőanyagon az elágazó cső átmérőjének megfelelő nyílást kell vágnunk lyukasztó segítségével. - Az elágazó csőre kerülő csőhéjon olyan térgörbét kell kivágnunk, ami összeillesztést követően pontosan simulni fog az alapcsőre kerülő csőhéj külső felületén. - Ha megfelelő az illeszkedés, a két felületet összeragasztjuk. 4) Feladat Összesen: 8 pont Ismertesse az épületgépészeti csőkötések során használt tömítőanyagokkal szemben támasztott követelményeket! Hőállóság, vegyszerállóság, nyomásállóság, öregedés. 5) Feladat Összesen: 16 pont Részletezze az alábbi szerelvénycsoportosításokat! - Kialakítás szerint: szelep, csap, tolózár - Csatlakozás szerint: menetes, karimás, hegesztőtoldatos - Áramló közeg szerint: víz-, fűtés-, gáz-, olaj-, egyéb közeg - Működés, működtetés szerint: kézi, gépi - Áramlási irány szerint: egyenes, sarok, ferde 6) Feladat Összesen: 4 pont Ismertesse, hogy mit lát az alábbi ábrán! Falhoronyban vezetett csővezeték rugalmas kipárnázással. É 3/5

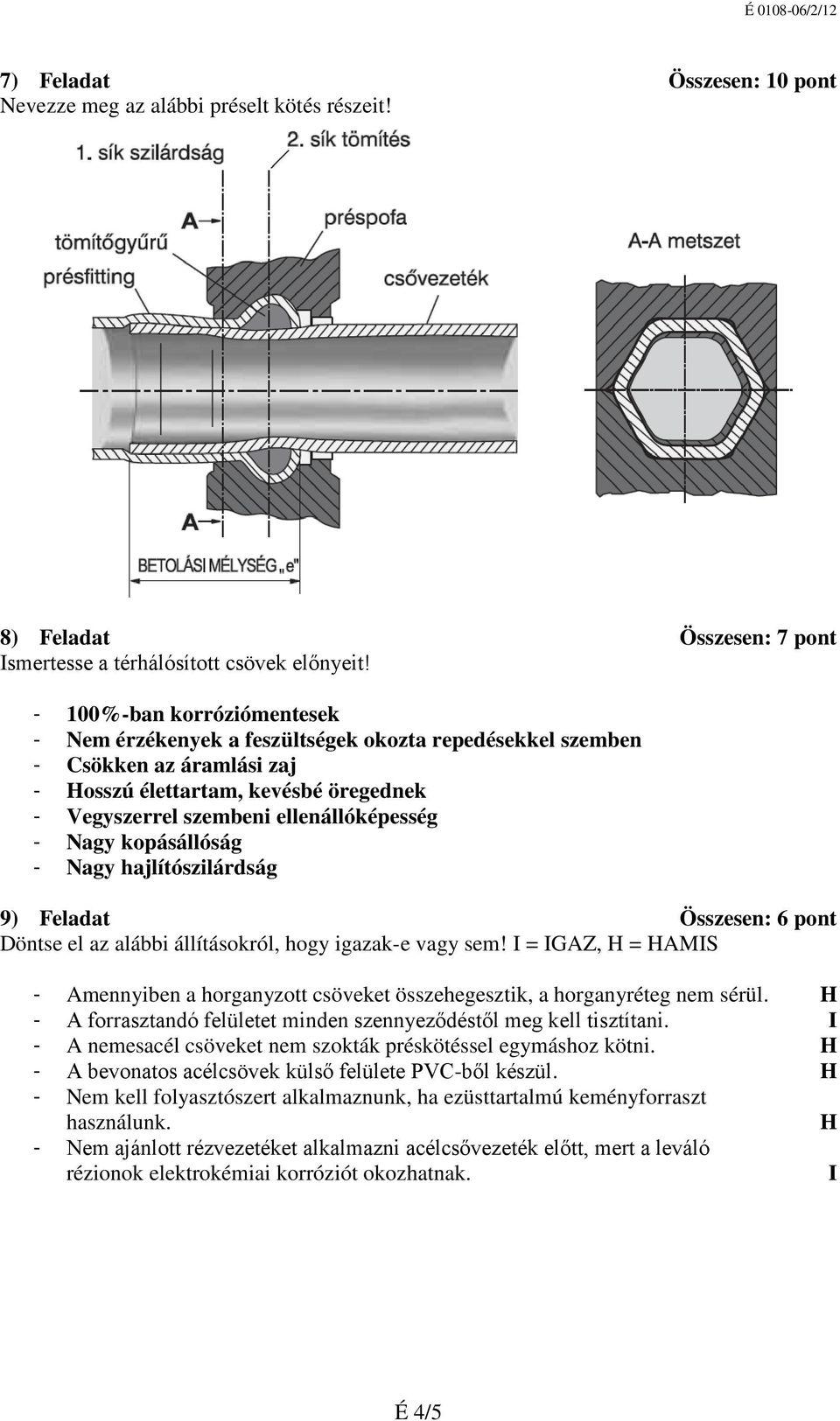

4 7) Feladat Összesen: 10 pont Nevezze meg az alábbi préselt kötés részeit! 8) Feladat Összesen: 7 pont Ismertesse a térhálósított csövek előnyeit! - 100%-ban korróziómentesek - Nem érzékenyek a feszültségek okozta repedésekkel szemben - Csökken az áramlási zaj - Hosszú élettartam, kevésbé öregednek - Vegyszerrel szembeni ellenállóképesség - Nagy kopásállóság - Nagy hajlítószilárdság 9) Feladat Összesen: 6 pont Döntse el az alábbi állításokról, hogy igazak-e vagy sem! I = IGAZ, H = HAMIS - Amennyiben a horganyzott csöveket összehegesztik, a horganyréteg nem sérül. H - A forrasztandó felületet minden szennyeződéstől meg kell tisztítani. I - A nemesacél csöveket nem szokták préskötéssel egymáshoz kötni. H - A bevonatos acélcsövek külső felülete PVC-ből készül. H - Nem kell folyasztószert alkalmaznunk, ha ezüsttartalmú keményforraszt használunk. H - Nem ajánlott rézvezetéket alkalmazni acélcsővezeték előtt, mert a leváló rézionok elektrokémiai korróziót okozhatnak. I É 4/5

5 10) Feladat Összesen: 9 pont Jellemezze az alábbi szigetelőanyagokat! Polisztirol: Az épületgépészetben csőhéjakat készítenek belőle, vagy a rögzítő elemeket burkolják vele. Bazaltgyapot: Vulkánikus kőzetből, a bazaltkőböl készül C-os kemencében 8-10 µm átmérőjű szálakká alakítják egy speciális fúvó eljárással. Üveggyapot: Egy centrifuga segítségével a felhevített üvegből apró furatokon keresztül 4-6 µm átmérőjű üvegszálat hoznak létre. Ezekhez az üvegszálakhoz kötőanyagként vizes műgyanta permetét adagolják, ami a szálakat körülöleli. 11) Feladat Összesen: 16 pont Egészítse ki az alábbi mondatokat! A tapasztalati érték azt mutatja, hogy 100 C hőmérséklet-különbség hatására az 1 méter hosszúságú acélcső 1 mm-t nyúlik meg. Vakolat alatti szereléskor fontos követelmény, hogy az irányváltozásoknál, leágazásoknál a csővezetéket minimum 10 mm vastag rugalmas anyaggal párnázzuk ki. A rézcső hőtágulása közel a másfélszerese az acélénak. Arra kell ügyelni, hogy a csőmegfogás helye (falon kívüli szereléskor) irányváltozásoktól, falátvezetéstől minimum 1 m-re legyen. A legnagyobb hőtágulású a műanyag cső, mely 5-15-szor nagyobb mértékű hosszváltozást ér el, mint a fent említett acélcső. Lágy műanyag csöveket soha ne szereljünk szabadon, ezeket inkább falsík alatt védőcsőben szereljük, mert ez elegendő a hőtágulás felvételére. Falsík alatti szereléskor elegendő a vakolat, mert ez megakadályozza a hosszváltozást. A kemény műanyagokat lehet szabadon is szerelni, de ennek sokkal nagyobb a hőtágulása. Ennél a csőfajtánál mind az L, mind az U alakú vezetékkialakítást is előszeretettel alkalmazzák. Az ötrétegű műanyagcsövek használata javasolt leginkább a hőtágulás figyelembevétele miatt, mert ennél a csőtípusnál az alumíniumréteg a nagymértékű megnyúlást megakadályozza. A megoldókulcstól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 17%. É 5/5
