1 ÜVEG FIZIKAI TULAJDONSÁGAI, ÜVEGTERMÉKEK Erdélyi Tamás egyetemi tanársegéd BME Építészmérnöki é kar Szilárdságtani és Tartószerkezeti Tanszék február 28.

2 Tematika alkal om nap (Cs) (Cs) (Cs) (Cs) (Cs) Az üveg fizikai tulajdonságai. Üvegtermékek Az üvegépítés története. Jellemző szerkezettípusok Üveggyártás és megmunkálás Megépült példák üvegszerkezetekre Teherhordó üvegszerkezetek számítása, számpéldák

3 Az üveg fizikai tulajdonságai Sürüség 2500 kg/m 3 Mikroszilárdság* N/mm 2 Töröfeszültség nyomásra N/mm 2 Töröfeszültség húzásra N/mm 2 Rugalmassági modulus N/mm 2 Nyírási rugalmassági modulus N/mm 2 Poisson szám 0,25 Kúszási tényezö 0,5-1 % Hőtágulási együttható 8-9 x /K Hővezetési tényező Lágyulási hőmérséklet Olvadáspont Olvadáspont 1 W/mK C o

Nyírási rugalmassági modulus 28 000-30 000 N/mm 2 Poisson szám 0,25 Kúszási tényezö 0,5-1 % Hőtágulási

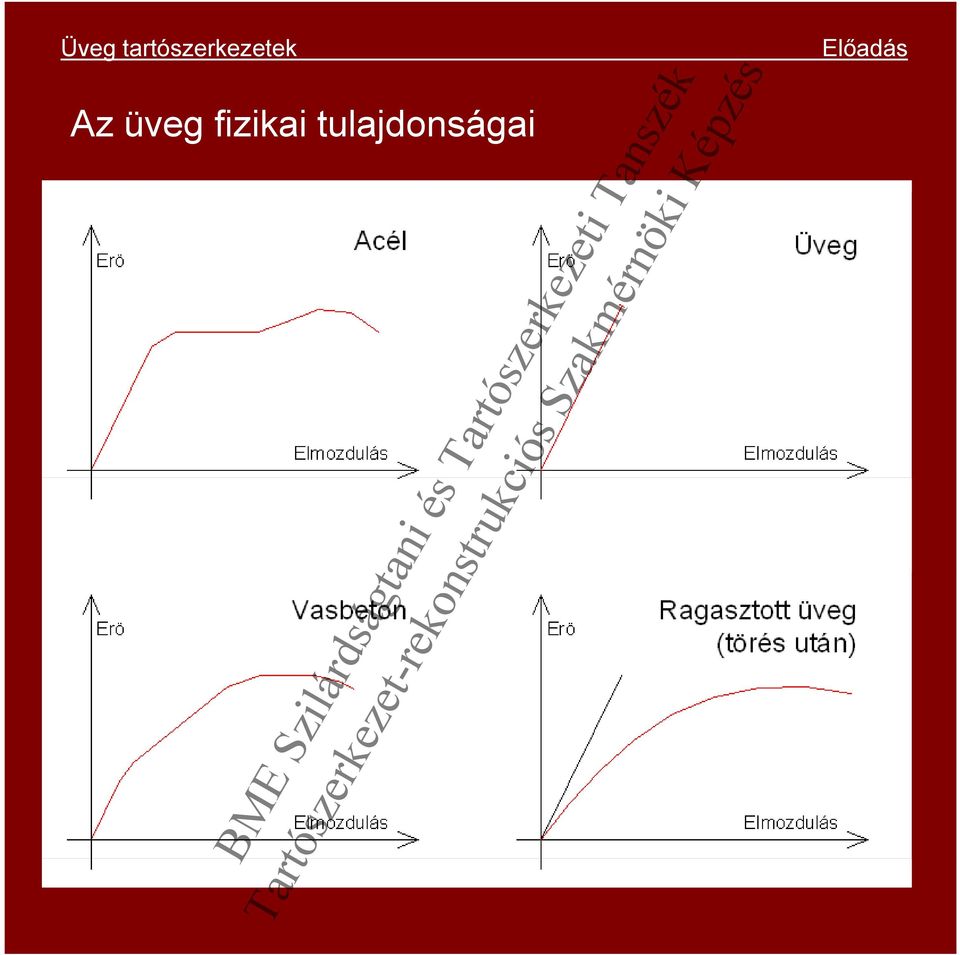

4 Az üveg fizikai tulajdonságai

5 Képlékeny Rugalma as F F F F F F F F

7 A hibák hatása a szilárdságra

8 Terhelés időtartamának hatása

9 Üvegfajták Síküv vegek Öntött üvegek (1688.) - Ornamensüveg -Drótüveg Húzott üveg (1904.) Floatüveg (1959.) Profilüveg gerendák, üvegtéglák Boroszilikát üveg

10 Az üveg szilárdítása zilárdí ítása Üveg s Hő őhatás ssal Edzett üveg =szekurit=feszített üveg=esg=egyrétegű biztonsági üveg Félig edzett üveg =részben edzett üveg = =hőerősített üveg=tvg Kémiai úton edzett üveg

üveg=esg=egyrétegű biztonsági üveg Félig edzett üveg

11 Üvegfajták Üvegfajta Szabvány Vastagság Szokásos Megjegyzés (mm) max. méret Floatüveg MSZ EN (25) 320x600 Sík felület Húzott üveg MSZ EN 2-12 Kissé hullámos felület Öntött üveg Boroszilikát üveg Edzett (feszített) üveg (ESG, szekurit) MSZ EN x450 Egyenetlen felület, minta MSZ-EN (25) Pereme mindig csiszolt, edzés bélyeggel jelölve Hőerősített MSZ-EN Egyelőre üveg (részben feszített üveg, TVG) 1863 Magyarországon nem terjedt el

üveg Boroszilikát üveg Edzett (feszített) üveg (ESG, szekurit) MSZ EN 3-10 250x450 Egyenetlen felület, 572-55 minta

12 Üvegfajták Üveg típusa k (U)-érték (W/m 2 K) g- érték τ-érték (%) (%) Egyrétegű g üveg 5, Egyszeres légrétegű, levegővel 2, töltött Egyszeres légrétegű, levegővel 1, töltött, low-e bevon. Egyszeres légrétegű, argonnal 1, töltött, low-e bevon. Egyszeres légrétegű, kriptonnal 1, töltött, low-e bevon. Kétszeres légrétegű, levegővel 2, töltött

töltött, low-e bevon. Egyszeres légrétegű, argonnal 1,3 58 76 töltött, low-e bevon.

13 Az üveg szilárdítása σ nyomó σ húzó σ nyomó σ nyomó σ húzó σ húzó σ nyomó Hőkezelésből Teherből Eredő feszültség

14 Az üveg szilárdítása σ nyomó σ húzó σ nyomó Hőkezelésből

15 Az üveg tervezési szilárdsága f Floatüveg, öntött üveg f = k gd ; mod γ f gk ; k m A Edzett és félig edzett üveg f f f = + k γ γ k V m A bk ; gk ; gk ; gd ; mod

16 Az üveg tervezési szilárdsága f f f f = bk ; gk ; + k gk ; gd ; mod Az üveg szilárdsága γ γ k V m A Jel Üvegtípus Felület Szilárdság N/mm 2 f g;k floatüveg 45 f bk b;k sima 120 edzett üveg ornamens 90 félig edzett üveg zománcozott 75 sima 70 ornamens 55 zománcozott 45 vegyi úton erősített 150

g;k floatüveg 45 f bk b;k sima 120 edzett üveg ornamens 90 félig edzett

17 Az üveg tervezési szilárdsága f Üvegtípus f f f = + k γ γ k V m A bk ; gk ; gk ; gd ; mod Üvegszilárdság biztonsági tényezői Hőkezlés nélkül γ m Edzett, félig edzett Floatüveg 18 1,8 23 2,3 Ornamensüveg, csiszolt drótüveg Drótüveg (csiszolatlan) 3,2 γ V 2,3 3,0

Hőkezlés nélkül γ m Edzett, félig edzett Floatüveg 18 1,8 23 2,3

18 Az üveg tervezési szilárdsága f f f f = + k γ γ k V m A bk ; gk ; gk ; gd ; mod Mérettényező k A =A 0,04 Tábla mérete m 2 k A 02 0, ,93 0,5 0, , ,00 2,0 1, , ,07 10,0 1,10 20, ,13

Tábla mérete m 2 k A 02 0,2 093 0,93 0,5 0,97 10 1,0

19 Az üveg tervezési szilárdsága f f f f = + k γ γ k V m A bk ; gk ; gk ; gd ; mod Időtényező k mod Teher tartóssága Teher k mod Rövid idejű Szél 0,72 Hó Közepes idejű Klimatikus hatás 036 0,36 Állandó Önsúly Magassági hatás 0,27

20 Üveg ragasztása Fóliás ragasztás -PVB polivinil-butirál fóliával - EVA etil-vinil-acetát fóliával Gyantás ragasztás Gyártónként eltérő minőségű gyantával

21 Törésképek Floatüveg Edzett üveg

22 Törés utáni teherbírás Drótüveg cm fesztávig hagyományos szerkezet Ragasztott biztonsági üveg min. két réteg üveg ragasztva mechanikai védelem Pl. acél háló az üvegezés alá feszítve

23 Köszönöm a figyelmet
